Одного не большого, но важного этапа строительства просто не избежать. Необходимо провести электричество в баню, сделать внутри помещения грамотную проводку в соответствии с установленными правилами и произвести монтаж точек: розеток, выключателей и осветительных приборов, согласно схемы. Об этом и о том, как выполняется проводка в бане и парилке своими руками, вы узнаете из этой статьи.

Как подключить баню к электричеству от дома?

Баня строится отдельно от дома и подключается к щиту отдельным кабелем, через свой автомат и УЗО. Чаще всего кабель с питанием прокладывается под землёй, что имеет некоторые преимущества перед созданием воздушной линии.

• Преимущество номер один заключается в том, что такой вид прокладки обеспечивает сохранность кабеля и исключает его обрыв при порывистом или шквальном ветре.
• Преимущество номер два — состоит в том, что незаметность кабеля не портит внешний эстетический вид окружающего ландшафта. Распределительный щит чаще всего устанавливается у входя в помещение, с наружной стороны, но так же возможна установка внутри помещения. К этому щиту подключены электрические розетки и осветительные приборы.

Если в планах есть установка дополнительного электрооборудования — электрической печи (хотя кто будет ставить в каркасном варианте или срубе электро печь?), парогенератора, электрического отопления, то общей мощности должна соответствовать не только проводка в бане и парилке, но и сам основной силовой кабель.

Отдельно стоящую баню можно подключить кабелем СИП или алюминиевыми проводами без изоляции, которые натягиваются между двумя строениями. Лучше выбрать СИП кабель, чтобы не тянуть над участком провода без изоляции. Система СИП имеет собственную систему крепления к фасадам и несущую стальную жилу, что дает возможность натягивать кабель.

Если метраж от точки подключения линии более 25 метров, требуется установка промежуточного столба. Кабель СИП имеет алюминиевые провода и его нельзя вводить в деревянную баню. Для ввода в баню на фасаде устанавливается силовой автомат или рубильник, после которого подключается кабель с медными проводами и с помощью металлической гильзы вводится в помещение.

Подземная прокладка электрического кабеля

Этот способ подключения бани потребует проведение значительного объема земляных работ при откопке траншеи глубиной от 0.8 до 1,2 метра, от точки подключения до бани. Кабель для подземной прокладки можно уложить непосредственно в землю или использовать пластиковую гильзу из трубы, для лучшего сбережения кабеля от повреждения.

В этих целях лучше использовать продукцию с изоляцией сделанной из сшитого полиэтилена марки СПЭ, который имеет гарантию около 25 лет. Кабель можно подключить к двум щитам снизу, через фундамент по внутренней стене с его укладкой в металлической трубе. Такой вид подключения предназначен для сохранности кабеля от возможных повреждений механического характера и соблюдения требований ПУЭ.

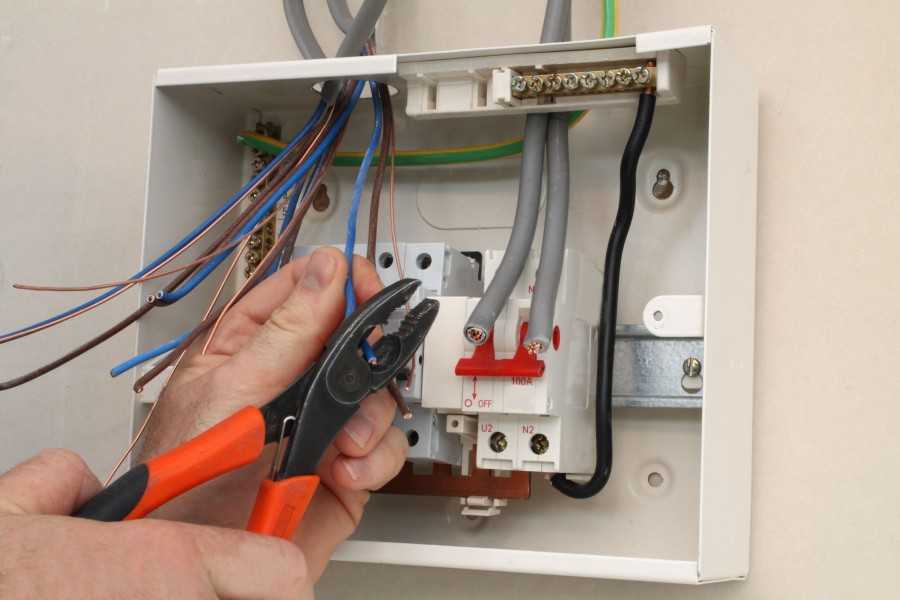

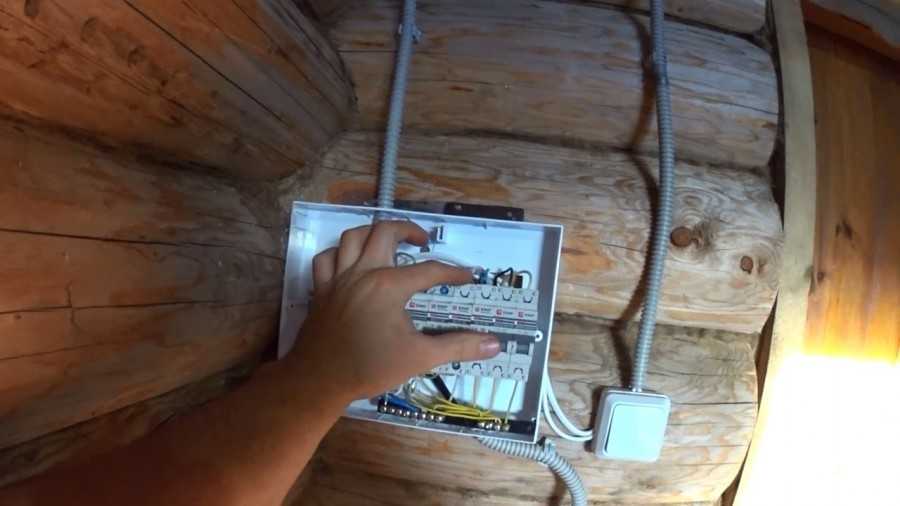

Монтаж распределительного щитка

Размеры внутреннего щита обусловлены количеством используемых АВ и УЗО, которые будут устанавливаться. Щит размещается на высоте от 1,5 до 2 м от пола рядом с входом в баню, чтобы включать его при входе. На вводе обязательно устанавливается УЗО на всю электропроводку и вводной автомат, который должен иметь меньший ток срабатывания, чем автомат в доме, который защищает отходящую линию. Если в доме установлен автомат в 25 А, в бане на вводе возможна установка автомата в 20 А. УЗО на вводе защищает всю электропроводку бани и предназначено для защиты бани от пожара и защиты людей от возможного поражения электротоком при его утечке.

Электрика в бане: правила, схема проводки

Далее рассмотрим два основных вопроса возникающих при монтаже электрики в бане. Сначала, для примера рассмотрим, самую простую рабочую схему монтажа проводки в предбаннике, с подробным описанием всего процесса. Далее важные практические советы по теме: проводка в бане своими руками.

Правильная схема проводки в бане и её поэтапный монтаж

Если вы ищите информацию в которой будет указано где и сколько розеток, выключателей, светильников вам устанавливать, то это не совсем правильный подход к решению вопроса.

Начинайте плясать от того какими приборами вы будете пользоваться и где они будут расположены. Определите места для выключателей, светильников и приступайте к созданию своей схемы проводки в бане . Функциональное размещение электрики это когда при входе в помещение выключатель находится сам собой, включение телевизора не связано с перестановкой мебели, а использование розетки не предполагает принятие горизонтального положения. Далее поэтапные действия:

Шаг первый: Рисуем схему проводки

Приступаем с простой рабочей электрической схемы для предбанника. Минимальный набор точек состоит из:

• Выключателя (1 шт.);
• Электро розеток (2 шт.);
• Светильника (1 шт.);
• Распределительной коробки (1 шт.);
• Автоматического выключателя (1 шт.).

Самая простая монтажная схема проводки для предбанника, с учётом расстояний и мест установки
На фото: Обозначение автоматического выключателя на схеме
На фото: Обозначение электрических ламп на схеме
На фото: Обозначение выключателя на схеме
На фото: Обозначение розеток на схеме
На фото: Расклад всех узлов и точек

Шаг второй: Устанавливаем кабель каналы (пеналы) или гофру (трубки) для проводки

Все провода, в случае открытой электропроводки, должны быть защищены пластмассовыми пеналами или гофрированными шлангами . И это действительно важно!

Хочу привести вам реальный пример из жизни. В городской квартире дети играли в мяч в коридоре. Мяч ударился об стену, по которой спускался изолированный провод от светильника и провод превратился в бикфордов шнур. Белая, светящая точка начала движение, пожирая изоляцию. Я выключил светильник, но поздно, процесс уже пошёл. Хорошо, что на пути огонька не попалась паутинка или «пыльный кролик» и огонёк не успел спрятаться в деревянном плинтусе и сам процесс был контролирован взрослыми, а иначе бы пожара не избежать.

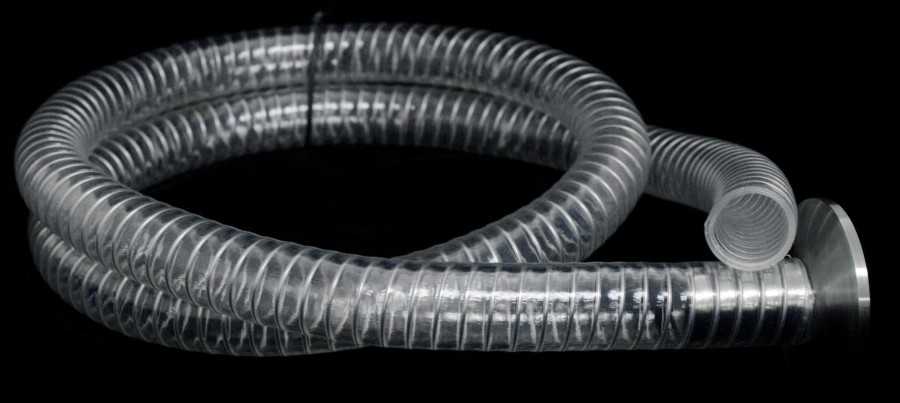

Если вы выбрали гофру, то вся проводка пропускается в ней заранее с помощью внутренней проволочки. Планируя и рассчитывая объём материала берите его с небольшим (5-10%) запасом. Если остановились на кабель каналах — пеналах (а этот вариант я предпочитаю больше), то прокладку провода можно проводить непосредственно при соединении проводки. При выборе пеналов ориентируйтесь на габариты проводки. Брать маленький объём нельзя потому что провод не поместится, а больший, чем нужно, просто нет смысла.

На фото: различные по размеру кабель каналы для проводки
На фото: проводка проложенная к выключателю в кабель канале

Шаг третий: Укладываем провода в кабель каналы

Начав монтаж проводки в бане вы конечно должны быть обеспечены соответствующими проводами и кабелями. Но как же выбрать провод из нужного материала с нужным сечение? Имея на руках профессиональный проект вопросов не возникнет, но как его решить, если схема и сама проводка сделаны самостоятельно?

Несколько простых правил помогут справиться с этой задачей:

1. Не приобретаем алюминиевые провода. Почему? Повышенная ломкость, не возможность прямой скрутки с медью, меньшая пропускная способность при равном сечении;
2. Используем многожильные провода: стандартно двух или трёхжильные, при планировании устройства заземления;
3. Для точек питания бытовой техники от распределительной коробки используйте провод с сечением от 1,5 мм 2;
4. Для светильников на мощностью от 0,1 до 2 кВт достаточно провода с сечением даже 0.5 мм 2;
5. Приобретая провод следуйте приоритетам по убыванию: материал, сечение, изоляция, цена.

Таблица

соотношения сечения многожильного медного провода для использования в сети с напряжением 220В к мощности нагрузки

Сечение провода в мм	Мощность в кВт	Ток в А
0,5	2,4	11
0,75	3,3	15
1	3,7	17
1,5	5	23
2	5,7	26

Шаг четвёртый: Соединяем проводку согласно монтажной схемы

И так, схема есть, кабель каналы установлены, проводка разведена, осталось соединить заранее приобретенные розетки, выключатели и светильники в одну рабочую цепь. В процессе соединения рекомендую использовать два способа: колодочный и метод скрутки. Вообще некоторые насчитывают 5, семь или даже 7! таких способов, но те что я предлагаю — самые простые, надёжные и не дорогие.

Подготовка и монтаж соединения в колодке

Первым делом необходимо удалить часть изоляции провода, который будет крепиться к клемме. Как только её не удаляют! Зубы и острый нож это не очень хороший вариант. Про зубы понятно, а вот при использовании ножа, существует вероятность повреждения проводящей части провода. Возможно использование нагрева подходящим прибором, а ещё лучше приобрести автоматический стриппер — специальный инструмент для снятия изоляции.

Инструменты для удаления изоляции провода

Нужно отмерить где-то 3 см от начала провода и расплавить (или откусить с помощью стриппера) часть изоляции. Вытягиваем проводящую часть оставляя 1 см и далее, закручивая провод, получаем идеальную скрутку. После закручивания отрезаем лишнее кусачками и производим опайку проводящей части.

Подготовка провода к монтажу в колодке

После этого закручиваем оголённую проводящую часть для соединения в колодке и вставив её под шайбу в гнезда колодки затягиваем винт. Карболитовые клеммные колодки монтируются согласно ГОСТ 17557-88. Монтаж проводов сечением до 1.5 мм в таких колодках не абсолютно вызывает каких-либо трудностей.

Монтаж провода в колодке и установка в распределительной коробке

Подготовка и монтаж соединения скруткой

Можно смонтировать соединения путём скрутки проводов. Такой вариант более дешевый, но не на много, так что выбор за Вами. Хотя после монтажа методом скрутки всё будет спрятано в распределительную коробку и на эстетической стороне вопроса выбранный вариант ни как не скажется. А по поводу надёжности и эффективности скрутки, как способа соединения, можно сказать следующее.

В настоящий момент этот способ соединения немного недолюбливают, предполагая, что он устарел морально и чем то ущерблен, тем более строительный рынок предлагает нам множество доступных, современных и технологичных решений. Но факт остаётся фактом: скрутка — один из самых надёжных видов монтажа по одной простой причине. При качественном соединении площадь соприкосновения соединяемых элементов больше, сем при использовании других вариантов! А это в свою очередь обеспечивает уверенность в том, что перегрева места соединения не произойдёт, что делает такой выбор более безопасным и надёжным.

Как сделать качественную скрутку?

• Удаляем часть изоляционного покрытия проводов;
• Делаем из каждого провода своеобразный веер;
• Совмещаем полученные веера в одной плоскости;
• Производим ручную скрутку проводов;
• Производим добавочную скрутку с помощью пассатижей;
• Паяем полученную скрутку;
• Удаляем окончание полученной скрутки с помощью кусачек;
• Изолируем соединение изолентой либо термоусадочной трубкой.

Как сделать качественную скрутку

Всё на этом виртуальный монтаж проводки в бане по выбранной схеме закончен. Но однако, что бы не обмануть ожидания отдельных читателей выкладываю рабочую проверенную схему проводки в бане . Каждый, на её основе может сделать свою, подходящую именно ему конструкцию, убрав или добавив нужные элементы.

Электрика в бане: важные практические советы

В заключении дам несколько простых, но важных практических советов касательно организации электрики в бане. Не значительных моментов, которые относятся к электрике НЕ БЫВАЕТ!

• Силовые розетки подключаются к щиту кабелем сечением 2,5 марки ВВГ или NYM 3х2,5, освещение и выключатель подключаются тем же кабелем с сечением проводов 1,5 кв.мм.
• Все проходы через стены выполняются в металлической гильзе;
• Кабель прокладывается на высоте 10 см от потолка, на этом же расстоянии устанавливаются распределительные коробки ;
• Выключатели и распределительные коробки устанавливаются со стороны относительно сухих помещений;
• Розетки в парилке не устанавливаются, в ванной или моечной можно ставить розетки со степенью защиты IP44, для защиты которых в щите устанавливается отдельное УЗО и автомат;
• Светильники подключаются к распределительной коробке кабелем 3х1,5 и при прокладке кабеля под деревянной отделкой парилки или мойки, должны быть внутри металлической трубы;
• Чтобы не заниматься прокладкой кабеля в трубе, светильники в парилке можно установить в углах, а подключить их сверху через чердак, чтобы уменьшить длину кабеля, который проходит под вагонкой, а кабель предварительно пропустить в медную трубу, которую легче монтировать и гнуть;
• Не пытайтесь спрятать проводку под деревянным плинтусом, расположить провода у самого пола вместе розетками и удлинителями. А вдруг нечаянно уроните ведро с водой, вот будут фейерверки! Возможно, дополнительно надо поставить УЗО. Помните о детях, домашних животных, начните беспокоиться заранее;
• Не соединяйте скруткой вместе алюминиевый и медный провод . Это ненадёжное соединение, оно со временем окислиться и нужного контакта не будет, а при большом токе будет еще и нагрев, а там и до пожара недалеко. Не делайте такое соединение даже на время, потом забудете, а всё временное становится постоянным. Используйте контактные разъёмы.
• Для большей безопасности, после каждого ввода электропроводов, будь то баня, хозяйственная постройка или дом, желательно ставить отдельный автоматический предохранитель . Это облегчит в дальнейшем поиск неисправности, обеспечит лучшую защиту, а в случае короткого замыкания она сработает быстрее;
• Если проводка однофазная , то желательно, через свой автоматический предохранитель развести отдельно провода для розеток и через другой – провода для освещения. Не останетесь в полной темноте, опять же, легче потом самому найти причину неисправности. Если электрическая сеть – трёхфазная, то каждую фазу необходимо равномерно загрузить потребителями. Например – одну фазу пустить на розетки, вторую на освещение, третью – на хозяйственные нужды: насос, нагреватель воды, освещение бытовки и т. д. Перегрузка в случае одновременного включения электроприборов – исключена.

Три слова о разъёмах и и почему я их не люблю?

По поводу разъёмов – отдельная тема, я лично боюсь их использовать, эта болезнь осталась от эксплуатации машины Волги. Когда я включал ближний свет, из под торпеды валил дым, это заставляло меня вернуться с дачи до темноты, помню даже приходилось превышать скорость, чтобы не загореться. Приняли закон – ездить с включенными фарами, решил, что обложили по полной, не выдержал, снял торпеду, зачистил контактное соединение на переключателе и запаял. У знакомого — торпеда на девятке сгорела полностью, сам он еле успел выскочить из машины, повезло! Если используются медные провода, то лучше их скрутить, пропаять, обмотать изоляционной лентой. Если Вы уверены в качестве соединительных контактов, то с ними проще.

По какой цепи поставить переключатель освещения?

Недавно сделал для себя важное открытие. Никогда не задумывался по какой цепи поставить переключатель освещения, — по фазной или по нулевой? Вы сами то знаете? Сначала думал, что по нулевому проводу безопасней, не затрясёт, если переключатель сломается. Оказалось, что по фазному – безопасней . Если в люстре застрял патрон от лампочки, а сама колба осталась в руках, — гасим свет и плоскогубцами на стремянке, не опасаясь, что затрясёт, спокойно выворачиваем патрон. Если подойти в обратном порядке, то в случае тряски – падать со стремянки, оттолкнувшись от люстры, крайне не удобно, чем сползать по стене с выключателем.

Про лампы и диммеры в бане

И еще про лампы. Сейчас все постепенно отказываются от ламп накаливания и переходят к энергосберегающим и это правильно, такие лампы позволяю сэкономить электричество, дольше служат и слабо нагреваются. Однако, нужно учитывать, что некоторые представленные на рынке устройства управления освещением, в частности диммеры (регуляторы интенсивности освещения) и выключатели с диодной подсветкой к таким лампам не подходят.

Что касается диммеров, нужно использовать специальные модели для энергосберегающих ламп , диммеры для обычных ламп с энергосберегающими не работают из-за особенности устройства последних. Выключатели с диодной подсветкой могут вызывать мерцание ламп при выключенном освещении, что опять же обуславливается отличиями в конструкции обычных и энергосберегающих ламп. Если у вас мерцает лампа при выключенном свете, то возможно всему виной именно выключатель. Нужно либо отключить диод подсветки в выключателе, либо использовать специальный выключатель, думаю, что такие должны существовать.

На этом статья закончена … Понятно, что кому-то покажется излишним количество букв, текста и изложенной информации, для кого-то, наоборот чего-то не хватит. Однако целью этой статьи не была задача сделать из вас готового профессионального электрика. Целью было дать понимание всего процесса организации электрики в бане своими руками, а так же обратить внимание на отдельные важные моменты её монтажа. Надеюсь это получилось и информация вам пригодится…

Баня - символ гигиены и здоровья. И хотя в каждом доме оборудована ванная комната, любителей банных процедур не становится меньше. Постройка и оснащение бани - процесс творческий и ответственный. Необходимы знания особенностей установки освещения в условиях повышенной влажности и температуры. Поэтому приступать к самостоятельной проводке электричества в бане нужно после внимательного ознакомления с правилами и нормами пожарной безопасности.

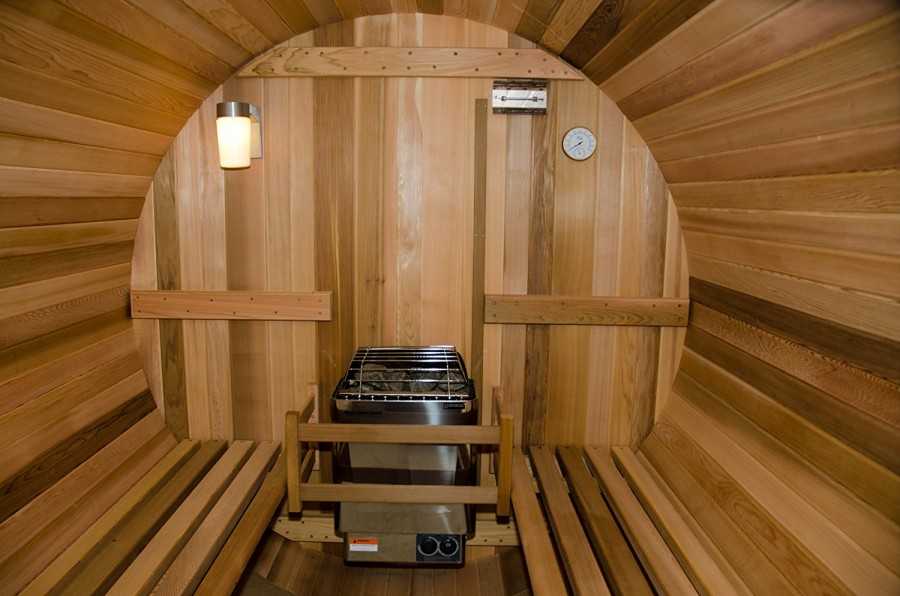

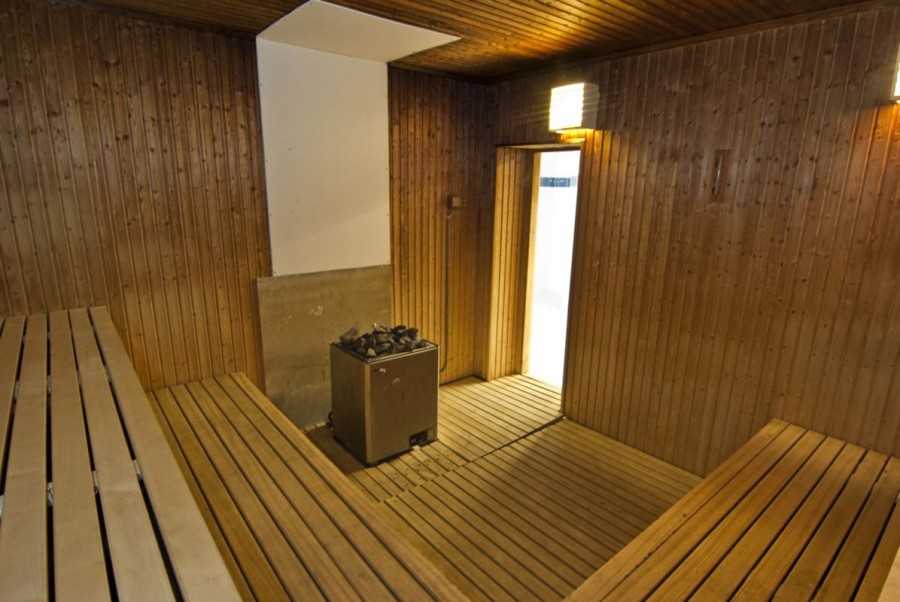

Устройство освещения в бане, электрическая схема проводки

Электричество и влага - понятия несовместимые. Чтобы освещение работало исправно, необходимо максимально защитить его от испарений. Вода - отличный проводник электрического тока, поэтому важно позаботиться о надлежащей изоляции электропроводки.

Стандартная схема электропроводки в бане включает в себя:

Необходимо помнить, что при неблагоприятных условиях во влажной среде бани и повышении вероятности возникновения короткого замыкания эксплуатация электроприборов допускается только при наличии системы заземления.

Если вместо дровяной печи в парилке используется электрический парогенератор, прокладывается дополнительная силовая линия, подающая напряжение на устройство. Расчёт площади сечения проводника производится в соответствии с техническими характеристиками, указанными в руководстве по эксплуатации парогенератора.

При подключении парогенератора необходимо соблюдать рекомендации изготовителя

Баня подключается от распределительного щитка из дома и собственного счётчика не имеет. Прокладка кабеля производится двумя способами - по воздуху или под землёй. Воздушная линия требует меньших затрат и времени. Зато подземная проводка отличается надёжностью и независимостью от атмосферных явлений.

Знание внутреннего устройства системы электрификации помогает понять важность правильного подключения всех проводов

Важно произвести точный расчёт параметров вводного проводника. Он должен выдерживать суммарную мощность потребителей всего банного оборудования без нагревания. Подбирайте кабель с запасом мощности в 25–30%, чтобы он справлялся, когда в бане будут добавляться новые потребители электроэнергии (чайник, телевизор, компьютер) или изменяться освещение.

На сегодняшний день использование алюминиевых проводников в жилищно-бытовом хозяйстве запрещено. Нормативные документы предписывают прокладку линий электропроводки только с использованием медных кабелей. Алюминиевые провода применяются только для прокладки воздушных линий, так как удельная масса медного провода намного больше.

Чертежи и расчёты проводки в бане

Начинаем с изображения плана всех банных помещений и расположения в них розеток, выключателей, осветительных ламп. Распределительный щит традиционно размещается возле входной двери. От него кабели разносят ток по комнатам. Чертежи составляйте в едином масштабе, чтобы правильно сориентироваться по длине и площади сечения кабелей.

Предварительный эскиз расположения светильников и розеток в бане рисуется от руки, чтобы не упустить ни одной предполагаемой точки электропитания

При домашней сети, оборудованной заземлением, дополнительных работ не потребуется. Но если в баню проходит двужильный кабель с фазой и нолём, необходимо установить шину заземления. Это займёт немного времени и средств, но станет гарантией пожарной и личной безопасности пользователей.

Контрольные измерения сопротивления заземления производятся служащим специализированной организации, сдающим объект в эксплуатацию

В землю на глубину метр - полтора вбивается металлический штырь (или 2–3 шт.), и при помощи железной полосы «земля» выводится на распределительный щит. Для частной бани небольших размеров такого заземления достаточно. Если же речь идёт о большом сооружении общественного пользования, то расчёт и установка заземления производятся специализированными организациями, имеющими профильную лицензию.

Заземлению в бане подлежат:

• осветительные приборы;
• розетки, расположенные в непосредственной близости от водяных кранов;
• электрические котлы, бойлеры;
• полотенцесушители;
• ванны (чугунные, стальные и даже акриловые);
• умывальники;
• душевые кабинки.

Заземление - необходимый элемент системы безопасности при внезапных нарушениях в электрической сети

При монтаже проводки используйте только трёхжильные соединительные кабели, а также розетки и выключатели, рассчитанные на заземление.

При разработке схемы подключения банной электроаппаратуры придерживайтесь главных правил:

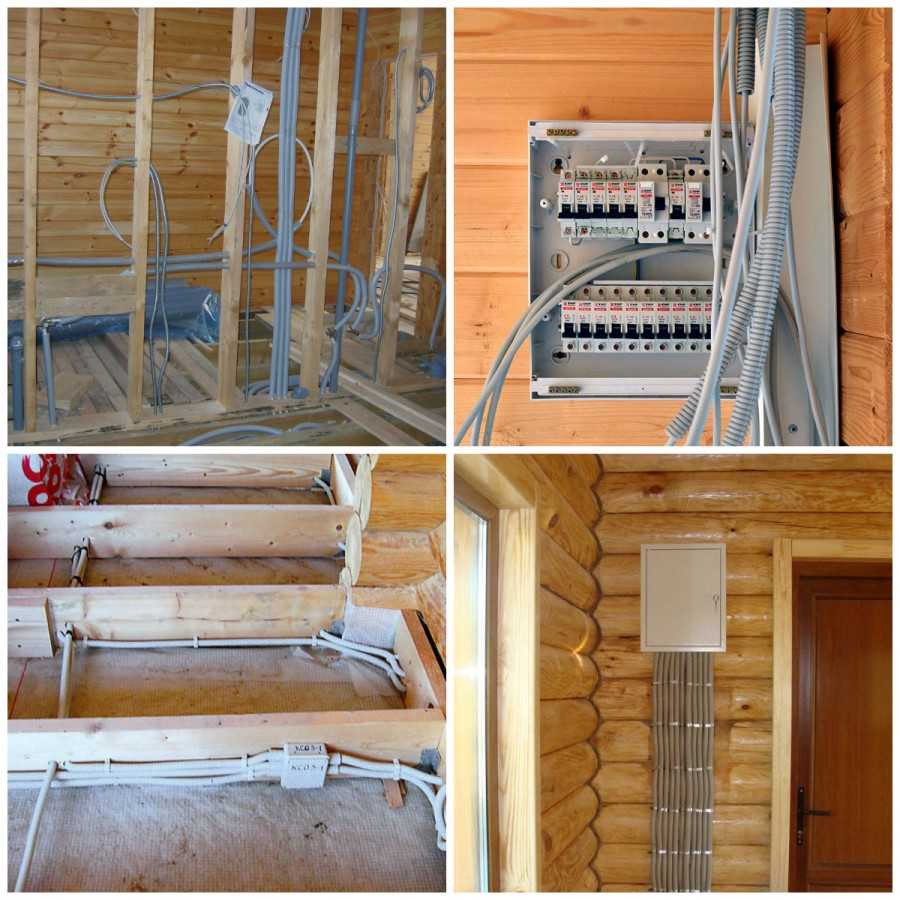

В бане проводку делают наружную или скрытую. Скрытая монтируется на стадии строительства: перед тем, как устанавливается внутренняя обшивка бани. Провода обязательно укладываются в металлический рукав. При закреплении гофры к стенам помещения, учитывайте, что внутри рукава образовывается конденсат. Поэтому соблюдайте угол установки, заранее проделав отверстия в определённых местах для выхода воды и пара.

Наружная проводка монтируется проще: кабели защищаются гофрированной трубкой повышенной термостойкости.

Как правильно подобрать материалы

Список основных материалов, необходимых для прокладки проводки в бане:

• кабели и проводники;
• осветительные приборы;
• розетки, выключатели, распределительные коробки;
• соединительные материалы;
• автоматические выключатели, устройство защитного отключения тока (УЗО).

Рассмотрим подробно каждый пункт:

1. Кабели и проводники служат для передачи тока от распределительного щитка к потребителю. Для бани используют провода с двойной изоляцией, устойчивой к высоким температурам. Расчёт сечения проводника помогут сделать специальные таблицы, в которых отображены рекомендуемые изготовителем нагрузки на проводник. На практике используют провода сечением 1,5 мм 2 для освещения и 2,5 мм 2 для розеток. Изоляция выбирается в соответствии с уровнем защиты в конкретном помещении. Вводный кабель подбирается исходя из совокупной мощности всех потребителей внутри бани с запасом в 30–50%.
2. Для бани советуют применять обыкновенные лампы накаливания малой мощности. Энергосберегающие лампы пригодны для освещения всех помещений, кроме парной, так как у каждой такой лампы в цоколе расположена «умная» электроника, не рассчитанная на эксплуатацию при повышенной влажности и температуре.

   Оптическое волокно способно функционировать при высокой температуре в парилке

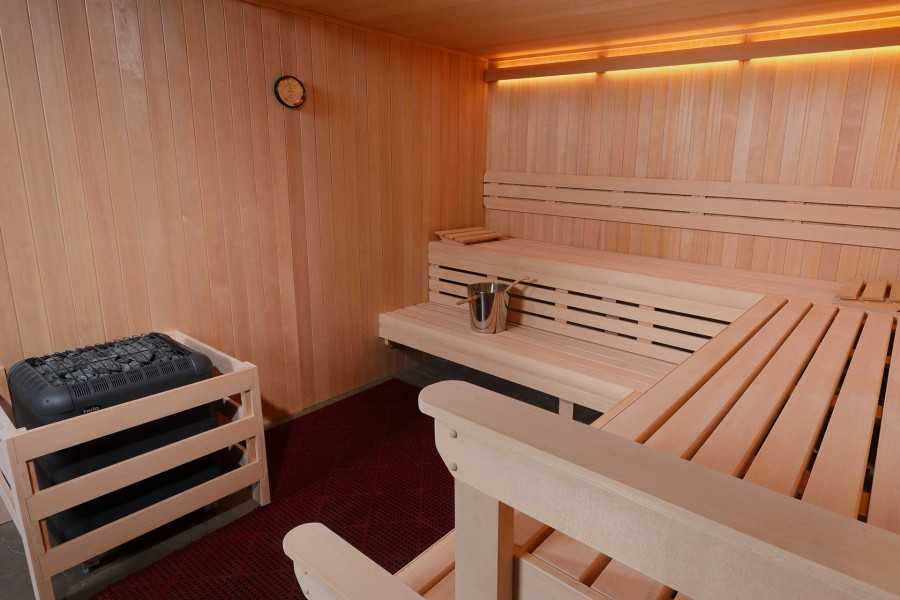

   Часто используют светодиодные ленты для оформления парилки. Цена их выше, но при этом повышается и уровень комфорта, и безопасность (светодиоды работают от «безопасного» напряжения в 12 или 36 вольт).

   Подсветка при помощи светодиодных лент создаёт уют и делает пребывание в парилке комфортным

   Самый дорогой вариант - оптоволоконные светильники. Производителем заявлена температура в 200 о С, при которой лампы работают без ущерба. Единственный недостаток - высокая цена.

3. К распределительным коробкам, выключателям и розеткам предъявляют повышенные требования по влагостойкости. Степень защищённости отображают индексом IP и отмечают его на корпусе изделия. Для бани подходят выключатели и розетки с индексом IP от 35 до 65 (чем значение выше, тем дороже изделие).
4. К соединительным материалам относятся колодки, клеммники, скрутки. Они осуществляют связь между проводниками в распределительных коробках и являются альтернативой распайки проводов. Качество паяных жил выше, но клеммники удобнее при монтаже: скорость соединения кабелей увеличивается. Специалисты рекомендуют соблюдать цветовую и буквенную маркировку токопроводящих жил, соединяя провода одного цвета и назначения. Синий - ноль, коричневый - фаза, жёлто-зелёный - земля. Правильное подключение полезно во время ремонта, когда по цветам сразу определяют все составляющие элементы цепи.
5. Защитная аппаратура монтируется на распределительном щите. Главная задача - правильно подобрать номинальные характеристики прибора. Расчёт производится по формуле P = I х U, где Р - мощность, I - сила тока, U - напряжение сети. Чтобы узнать номинальное значение тока срабатывания автомата, необходимо разделить суммарную мощность всех приборов на напряжение, которое составляет 230 В (I = P / U). Это и будет искомое номинальное значение автоматического выключателя. При подборе УЗО обращают внимание на показатель дифференциальных токов, который в данном случае - чем меньше, тем лучше.

   Рабочие параметры УЗО для удобства нанесены в виде пиктограммы на корпусе устройства

Таблица: выбор сечения кабеля

Сечение кабеля проложенного открыто		Однофазное включения 220В		Трёхфазное включения 3×220В/380		Сечение кабеля проложенного в трубе
AL	CU		кВт	Длительно допустимый ток А при нагреве кабеля до 60 о С	кВт	CU	AL
	0,5	10	2,2
	0,75	13	2,8
	1	15	3,3	12	8	1,5	2,5
2,5	1,5	20	4,4	18	12	2,5	4
4	2,5	30	6,6	27	18	4	6
6	4	40	8,8	35	23	6	10
10	6	50	11	45	30	10	16
16	10	75	16,5	65	43	16	25
25	16	100	22	85	56	25	35
35	25	125		105	69	35	50
50	35	150		125	83	50	70
70	50	180		150	100	70	95

Эта таблица, расшифровывающая сокращения отечественных производителей кабелей, поможет выбрать нужный вид изоляции.

Таблица: уровни защиты от влаги в международном индексе IP

Уровень	Защита от	Описание
0	-	защита отсутствует
1	вертикальные капли	вертикально капающая вода не должна нарушать работу устройства
2	вертикальные капли под углом до 15 о	вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15 о
3	падающие брызги	защита от дождя - брызги падают вертикально или под углом до 60 о к вертикали
4	брызги	защита от брызг, падающих в любом направлении
5	струи	защита от водяных струй с любого направления
6	морские волны	защита от морских волн или сильных водяных струй - попавшая внутрь корпуса вода не должна нарушать работу устройства
7	кратковременное погружение на глубину до 1 м	при кратковременном погружении вода не попадает в количествах, нарушающих работу устройства - постоянная работа в погружённом режиме не предполагается
8	длительное погружение на глубину более 1 м	полная водонепроницаемость - устройство может работать в погружённом режиме

Правильно подобранная электрофурнитура защитит проводку в бане от короткого замыкания.

Таблица: маркировка кабелей

Проводник	Буквенно-цифровая идентификация	Цветовая идентификация
		Цвет	Код цвета по ГОСТ 28763
Электрическая цепь переменного тока
фазный проводник однофазной цепи	L	коричневый	BN
фазный проводник 1 трёхфазной цепи	L1
фазный проводник 2 трёхфазной цепи	L2	чёрный	BK
фазный проводник 3 трёхфазной цепи	L3	серый	GY
заземлённый фазный проводник однофазной цепи	LE	синий	BU
заземлённые фазные проводники трёхфазной цепи	LE1, LE2, LE3
нейтральный проводник	N
Защитные проводники и проводники, совмещающие функции защитных проводников
защитный проводник	PE	зелёно-жёлтый	GNYE
PEN-проводник	PEN	синий	BU
защитный проводник уравнивания потенциалов	PB	зелёно-жёлтый	GNYE

Буквенная и цветовая маркировка силовых кабелей позволит сориентироваться в подключении проводки во время монтажа.

Видео: поэтапное прокладывание электропроводки в бане и соединение проводов

Инструменты для монтажа проводки

Если проводка в бане планируется наружная, то никаких специальных инструментов не понадобится. Нужны:

• электромонтажные отвёртки;
• плоскогубцы;
• изолента;
• дрель, оснащённая насадками для шурупов;
• строительная рулетка с гидравлическим уровнем или лазерным нивелиром.

При помощи лазерного нивелира проводится разметка для установки электроприборов

Если монтируется скрытая проводка, то подготовьте:

• перфоратор и набор коронок для высверливания установочных отверстий под подрозетники;
• шпатели;
• шпаклёвочные принадлежности - вёдра, шлифовальный брусок, миксер, алебастр и т. д.

Для установки подрозетников в каменной стене применяется перфоратор

Пошаговая инструкция: делаем электропроводку своими руками

Комплекс работ делится на три части. Порядок не имеет решающего значения, однако опытные монтажники всегда начинают разводку кабелей с распаечных коробок и заканчивают установкой осветительных приборов.

Установка осветительных приборов

В зависимости от проекта освещения установку приборов делают в несколько этапов.

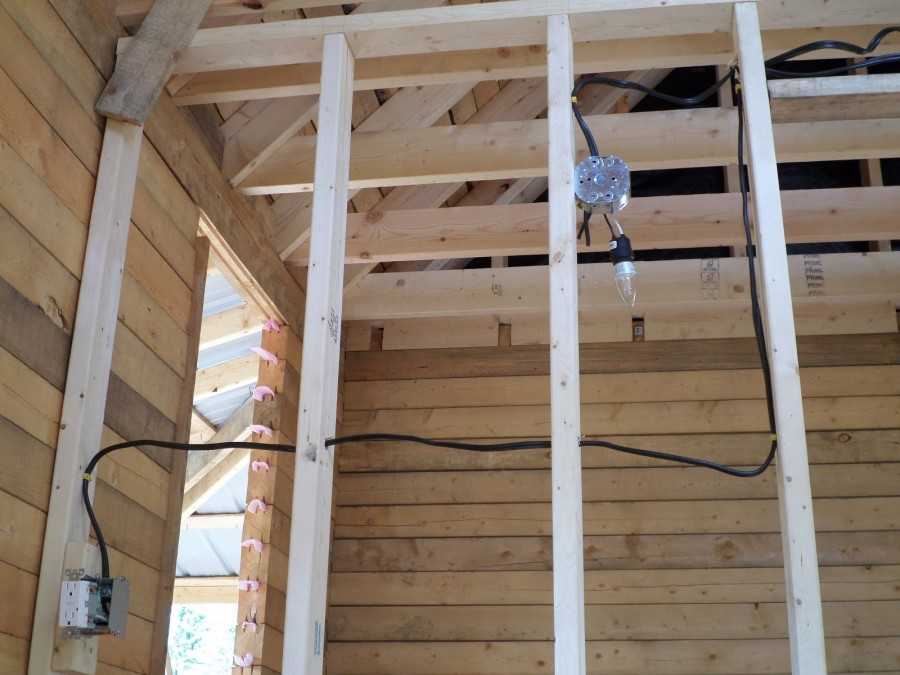

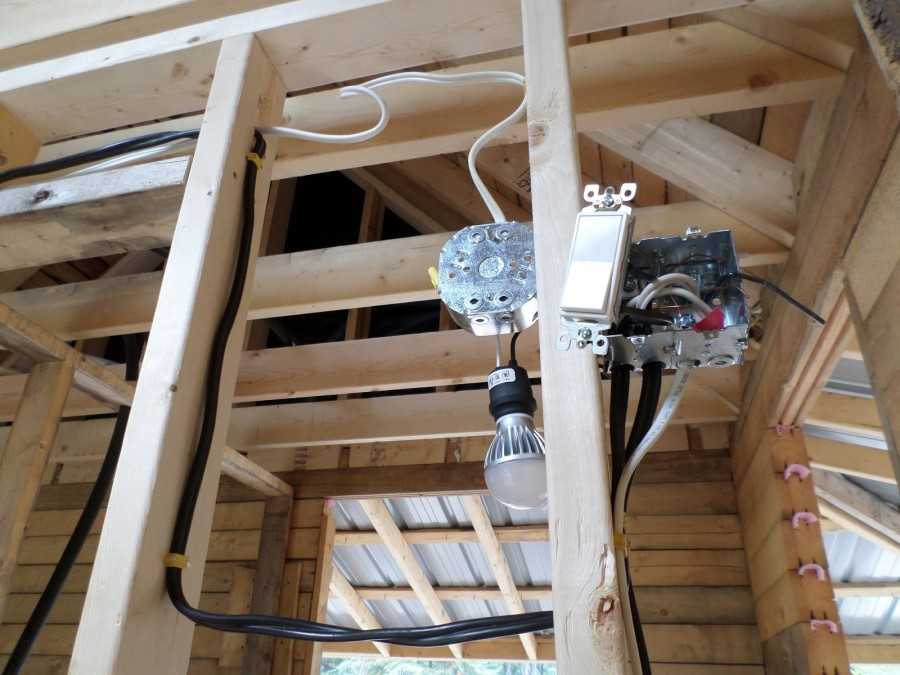

1. Прокладываются проводники от намеченных точек освещения к распределительному щиту: определяется точное местонахождение всех точек установки ламп, выключателей и розеток (по чертежу). Разводка кабелей производится до финишной отделки помещения. Рассчитывается место будущего светильника и закрепляется в непосредственной близости от него трёхжильный проводник, заключённый в гофрированный рукав так, чтобы впоследствии длины кабеля хватило для подключения лампы. Крепится кабель за обрешётку или каркасный брус специальными клипсами. Рекомендуется придерживаться правила при прокладке проводов: проводить их в 15–20 см от линии стены. В дальнейшем такая система пригодится во время ремонта - не нужно будет вскрывать весь потолок, чтобы найти места крепления провода. Желательно также составить схему уже уложенных кабелей.

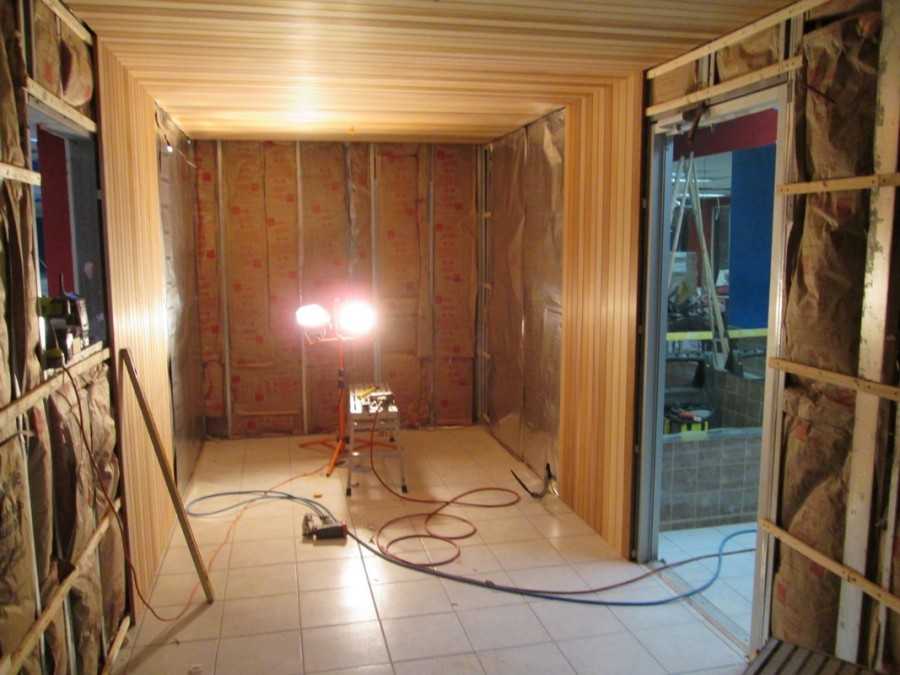

   Провода прокладываются по потолку и стенам до установки финишной отделки

2. Перед началом отделочных работ - обшивкой потолка и стен - необходимо протестировать работоспособность проводки при помощи тестера и лампы, закреплённой на небольшом куске провода. Если всё исправно работает, концы кабелей тщательно изолируются диэлектрической лентой, а автоматы на распределительном щите переводятся вручную в отключённое положение.

   Тестер - прибор для определения параметров электропроводки, помогает определить разрыв электроцепи при прокладке проводов

3. После обшивки поверхности потолка и стен в них вырезаются отверстия для установки приборов освещения. При этом важно соблюсти максимальную точность и соответствие чертежам. Неправильно вырезанное отверстие в деревянном покрытии исправить и перенести в другое место уже невозможно.

   Пример установки розетки в бане, используя металлический подрозетник: провода заводятся в стену, изолируются и закрываются розеткой

4. Накладные светильники монтируются в два этапа: крепится монтажная пластина, и провода соединяются в клеммниках, соблюдая цветовую маркировку. Далее винтами фиксируется наружный плафон осветителя.
5. Врезные лампы устанавливаются в петлю провода, заранее приготовленную до обшивки плоскости. Кабель разрезается, а образовавшиеся концы заводятся в клеммы патрона лампы.
6. Отдельная часть работы - монтаж осветительных приборов, питающихся от 12 В. Понижающий трансформатор размещается за облицовочной панелью и соединяется с питающим кабелем. Только после этого к сети подключается осветительная лампа.

   Схема правильной установки светодиодной ленты в бане поможет исключить ошибку соединения проводов

7. Перед вкручиванием ламп проводится проверка работоспособности сети и наличие напряжения. После этого светильник окончательно фиксируется.

Важно помнить о том, что все электромонтажные работы производятся только при выключенном автомате. Подача напряжения допускается лишь на небольшие промежутки времени для проверки. Во время соединения проводов на щиток необходимо повесить табличку с надписью «Не включать. Идут монтажные работы».

Видео: как монтировать оптоволоконное освещение в парилке

Монтаж выключателей и розеток

Розетки в бане монтируют на высоте не менее 0,5 м от уровня пола и не ближе 60 см от источников воды.

Если проводка скрытая, в намеченных местах устанавливаются подрозетники. Во время фиксации внутрь него заводятся силовые кабели, проложенные заранее в штробах. В кирпичных, блоковых и бетонных стенах посадочное место для подрозетника сверлится перфоратором. Последовательность действий:

1. В стене вырубается отверстие необходимого размера, через отверстия в корпусе подрозетника выводятся провода.
2. Подрозетник фиксируется алебастром или гипсом. Время высыхания - до 30 минут.
3. Зачищаются концы токонесущих жил на 0,5–1,5 см, изолируются и скручиваются в жгут.
4. После завершения облицовочных работ в подрозетник вводится колодка устройства и подключаются провода.
5. Монтируется крышка розетки (или выключателя).

Керамическую колодку в подрозетнике фиксируют двумя способами:

• при помощи раздвижного механизма с распорными лапками;
• при помощи шурупов, вставляющихся в пазы подрозетника и прокручивающихся вместе с колодкой.

Если проводка в предбаннике наружная, монтаж производится без установки подрозетников. В местах расположения выключателей и розеток предварительно устанавливают диэлектрические прокладки. Кабели упаковывают в кабель-каналы или гофрированные трубы-рукава.

При установке выключателей важно расположить управляющие клавиши в соответствии с принятыми стандартами. Выключение света должно осуществляться нажатием на нижнюю часть кнопки.

Монтаж распределительных коробок

В распаечных (распределительных) коробках соединяются силовые провода. Их устанавливают в верхней части стены. Крышка крепится на пластиковых защёлках или резьбой. При сборке уделите внимание резиновому уплотнительному кольцу: оно герметизирует внутреннее пространство, защищая от влаги и пыли.

От правильности и надёжности соединения проводов в распределительной коробке зависит подача электричества к осветительным приборам

При скрытой проводке углубление в стене делается такого размера, чтобы на поверхности оставалась лишь крышка распределительной коробки. При наружной - корпус крепится к стене дюбель-гвоздями или шурупами. Гофрированные рукава погружаются внутрь коробки минимум на 2,5–3 см через специальные отверстия, которые нужно освободить от пластмассовых перегородок.

Порядок установки распаечной коробки следующий:

1. Внутрь коробки заводятся все нужные провода.
2. При помощи клеммников, колодок или колпачков производится их соединение. Запасные линии и оголённые провода изолируются.
3. Всё аккуратно укладывается внутрь коробки: важно, чтобы контакты остались надёжно соединёнными.
4. Крышка закрывается до упора, чтобы резиновый уплотнитель не имел свободного люфта и не пропускал воздух.

Видео: технология электромонтажа бани - скрытая проводка и розетки

Представления о безопасности у людей разные, поэтому в каждой конкретной ситуации полезно обратиться к общепризнанным источникам, коими считаются «Правила Установки Электроприборов» (ПУЭ, глава 7.1), «Свод Нормативов и Правил» (СНиП 2.08.01–89) и «Государственный Стандарт» (ГОСТ 50571. 11–96). Изложенные в них монтажные нормы электрификации уберегут баню от пожара, а её владельцев - от ожогов, травматизма и других неприятностей.

Вы построили баню и решили обзавестись электропроводкой, поскольку необходимо напряжение для освещения и различных приборов, но вы не знаете, как ее сделать? Не отчаивайтесь постепенно разберемся в этом вопросе. Главное, помните, что в этом помещении особенные условия из-за близости воды, наличия пара и высокой температуры.

Чтобы электропроводка в бане соответствовала нормам безопасности необходимо проработать план монтажных работ, подобрать, подходящие инструменты, материалы.

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Выбранный вариант отмечается на схеме, чтобы со временем не забыть где был ввод и от куда велись провода, на какой высоте и какой вид кабеля использовался.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

• Необходимо правильно установить распределительный щиток;
• Вся разводка идет от распределительного щитка;
• Подключаются осветительные приборы;
• Монтируются необходимые розетки.
• Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

• Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
• Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
• Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

• Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
• Если строение создано из дерева потребуется открытый тип проводки кабеля;
• Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
• Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
• Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
• Жилы различных проводов можно соединять с помощью пайки либо сварки;
• Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Фото проводки в бане

Правильный монтаж электропроводки в сауне считается ключевой мерой безопасности. Для проведения коммуникаций во влажное помещение необходимо соблюдать требования ПУЭ и госстандартов. Ниже идет речь о том, как правильно провести электропроводку в бане своими руками.

Общий вид электропроводки в сауне, выполненной своими руками

Если решили самостоятельно сделать все работы, то необходимо ознакомиться с техническим и практическим минимумом для качественного результата. Электропроводка в бане своими руками сэкономит приличную сумму денег.

Требования к работам и КПП

• на сауну прокладывается отдельная линия от главного щитка;
• путь к конечным точкам (светильникам) выполняется минимальным;
• проводка прокладывается открыто (с соответствующими мерами защиты);
• на вводе в обязательном порядке устанавливают УЗО или дифавтомат;
• запрещена установка розеток и бытовых выключателей непосредственно в парилке;
• линии запрещено прокладывать над нагревательным оборудованием;
• класс светильников, розеток и выключателей не ниже IP54;
• на линии должна быть выполнена молниезащита и заземление ;
• нельзя использовать металлическую изоляцию для КПП (кабельно-проводниковой продукции);
• соединение проводов выполняют в распаячных коробках клеммным способом;
• для организации электропроводок используют медные кабели, не распространяющие горение типа ВВГ-нг.

Способы прокладки

Для парилок, как и для обычных объектов электроснабжения, могут быть использованы два вида прокладок кабелей: воздушная и подземная. Первый, более простой, используется повсеместно из-за отсутствия необходимости проведения земляных работ.

По типу электроснабжения выделяют однофазные и трехфазные ввода в сауны и парные.

Способ наименее затратный. Если прибор учета и щиток расположен на опоре или на ограждении, то провод КПП повторяет трассу ввода в здание. Перед вводом в предбанник во внешнюю стену здания устанавливается сквозная втулка и автоматический выключатель, при необходимости в распаячной коробке выполнятся переход СИПа в кабель и снижение сечения.

Пример воздушного ввода в сауну

Прокладка кабеля под землей

Способ дорогостоящий и требует большего времени на строительно-монтажные работы. Главным преимуществом прокладки под землей является полное скрытие трассы электроснабжения – такая прокладка не испортит внешний вид участка.

Для работ используют кабели бронированные, с медными жилами. Именно они обладают наибольшим сроком использования и превосходными техническими характеристиками.

Однофазные подключения 220 В полностью покроют потребности стандартного дома. В среднем на общие нужды для бани потребляется 10 кВт, что составляет 45 А с учетом установки отдельной печи и освещения.

Трехфазные проводки используют для подключения объектов большой мощности в крупных коттеджах с множеством дополнительных электроприборов. Если нагревательный прибор трехфазный, то сеть в парилку должна быть выполнена пятипроводным кабелем или четырехпроводным с присоединением к общему контуру здания.

Такой способ имеет ряд преимуществ:

• постоянный доступ для осмотра и ремонта;
• использование КПП меньшего сечения;
• возможность применения в пожароопасных и влажных помещениях.

Общий вид открытой электропроводки

Требования к электроприборам

Требования предъявляются к распределительному щитку, розеткам и бытовым выключателям, светильникам и кабелю.

Кабельно-проводниковая продукция (КПП)

Согласно СНИПам и ПУЭ для влажных помещений применяются термостойкие проводники. Кабель должен быть термостойким и нечувствительным к влажности. Кабельные линии прокладывают строго по горизонтали и вертикали. Диагональные участки запрещены для исключения в будущем аварийных ситуаций связанных с пробоями изоляции.

Особенности:

• Проводка выполнятся открыто.
• Гофротрубы выбирают из самозатухающих пластиков.
• Крепление труб выполнятся пластиковыми скобами по всей длине линии с частотой 0,7 м.

От вводно-учетного устройства линия прокладывается к распределительному щитку (с дифавтоматами и УЗО), который является центром управления коммуникаций в бане. Установка допустима в сухом помещении (например, раздевалке). Оборудование должно быть хорошо освещено, а также обладать устойчивостью к механическим воздействиям. После щитка для организации осветительной сети применяют понижающие трансформаторы, которые позволяют получить напряжение 12 В.

Пример установки электрического щитка в комнате отдыха своими руками

Требования к месту установки щитка:

• открытый доступ;
• хорошая освещенность (как правило, место установки выбирают у окна);
• отсутствие излишка влаги в помещении;
• на электропечь устанавливается отдельный автомат.

В комнате отдыха и раздевалке применяются те же осветительные приборы, что и в жилых комнатах. В парилке и предбаннике к ним предъявляют особые требования:

• Запрещена установка потолочных светильников – в процессе эксплуатации они подвержены особо тяжелым нагрузкам пара, в также накапливают конденсат, что может привести к короткому замыканию.
• Установка ламп предпочтительна на уровне ног либо на высоте 1,6 м.
• Класс защиты светильников должен быть не ниже IP
• Предпочтительно использование светодиодных ламп – с большой прочностью и устойчивостью к высоким температурам.

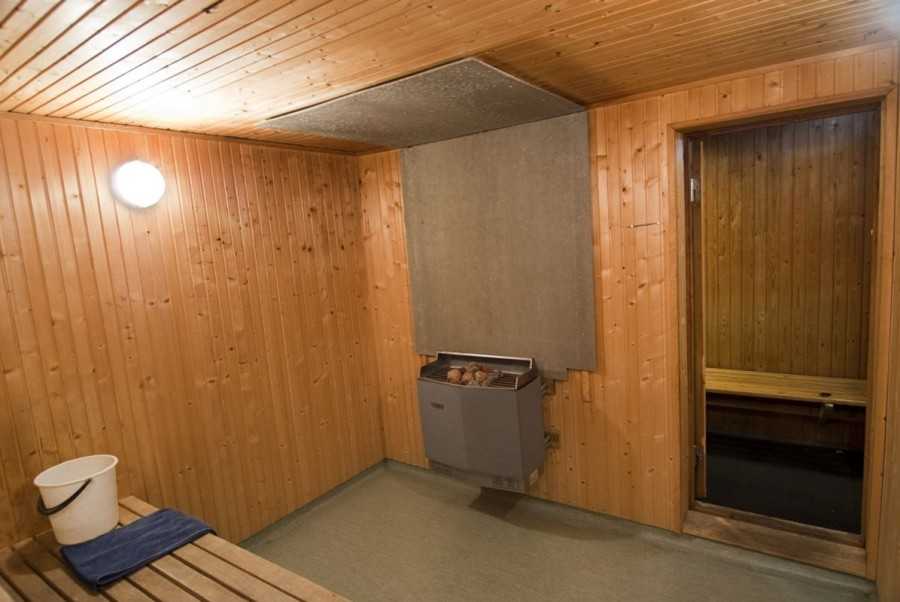

Пример установки светильника в бане

Розетки, бытовые выключатели, распаячные коробки

Устанавливаются в предбанниках и комнатах отдыха. В парилках установка любых приборов, кроме светильников, запрещена.

Особенности:

• На каждый элемент устанавливается одна распаячная коробка.
• Все элементы устанавливаются на высоте 160 см.
• Розетки выполняют на уровне до 80 см от пола.

Монтаж

Этапы работ:

• Разводка электросети от щитка к отдельным точкам.
• Установка распределительного щитка. Выполняется согласно нормам и требованиям ПУЭ и соответствующих ГОСТов. Модульный шкаф должен быть приобретен с учетом установки дополнительного оборудования (реле, дополнительного УЗО и дифавтомата), т.е. планка должна содержать 3-4 пустые ячейки.
• Устройство ввода в здание. Может быть выполнено открытым и закрытым способом. Выбор последующего оборудования и КПП не зависит от внешнего электроснабжения.
• Выбор оборудования и КПП. Кабели выбирают исходя из общей нагрузки. Для примера, на общую нагрузку 6 кВт вполне достаточно будет КПП 3 мм 2 . Для внутренних сетей используют медные кабели ВВГ-нг (не распространяющие горение) и медные провода с резиновой водонепроницаемой оболочкой (АПВ, ППВ, ПРН, ПРКА, РКГМ и др.). По правилам безопасности КПП необходимо провести в гофротрубки и кабель-каналы, стойкие к огню – гибкие ПВХ и др. Трубы должны быть снабжены зондом (проволокой) – для возможности затягивания кабелей в полости.
• Расчет мощности электроприборов, освещения. На этом этапе необходимо оценить суммарное потребление электроэнергии в бане. Для этого считают предварительную мощность электроприборов и складывают с общей нагрузкой на освещение. К тому же, линия должна выдерживать резерв в 3 кВ к общей мощности (для перспективы установки более нового или более мощного электрооборудования).
• Отдельные ответвления электропроводки выполняются исключительно цельными кусками кабелей. Выбор трассы направлен на снижение соединений проводников.
• Для подключения электроприборов в парной подвод осуществляется через сквозные изолированные отверстия, выполненные в непосредственной близости от них.
• Заземление должно быть выполнено ко всем элементам электросети.
• Каналы от отверстий и труб заделываются влагоизолирующими мастиками или битумом во избежание попадания и накопления конденсата внутри полостей.
• Светильники должны быть выполнены из стекла и керамики, не содержать открытых металлических элементов.

Установка розетки своими руками

При выполнении всех работ следует придерживаться инструкции. Это поможет избежать негативных последствий и быстрого выхода из строя сети внутреннего электроснабжения бани.

Практическая часть содержит несколько этапов:

• создание схемы электроснабжения с указанием точного месторасположения магистральных линий, ответвлений, установки выключателей, розеток, щитка и светильников;
• приобретение выбранного оборудования и КПП;
• организация внешнего электроснабжения;
• установка распределительного щитка внутри помещения;
• прокладка кабельно-проводниковой продукции;
• установка электрооборудования;
• соединение отдельных элементов в единую систему;
• проверка заземления и исправности электропроводки;
• замеры контуров сопротивлений и мероприятия по корректировке параметров (установка дополнительных электродов в контур заземления);
• проверка УЗО и дифавтоматов (кнопка ТЕСТ);
• проверка вводного автомата.

При успешном проведении последней стадии работ, электропроводка в бане считается выполненной.

Электромонтаж. Видео

Наглядно монтаж проводки в бане покажет видео, представленное ниже.

• изоляция материалов для парилок и саун должна быть термостойкой;
• для магистральных участков линии используют КПП с сечением не менее 16 м²;
• розетки и бытовые выключатели устанавливаются на металлические пластины;
• под участки линий подкладывается изолирующий огнеупорный материал типа асбеста;
• трубы выбирают гибкие гофрированные из самозатухающего ПВХ-пластика;
• обработка древесины выполняется антисептиком для улучшения влагоотталкивающих свойств.

Перед началом работы составьте схему электропроводки в бане, на которой покажите размещение во всех помещениях розеток, выключателей, светильников и другого электрооборудования. Укажите на схеме мощность каждого прибора.

Для определения сечения проводов можно ориентироваться на такую информацию:

• Если в бане будут установлены только светильники, проводка должна выдерживать 2 кВт. Можно использовать кабель 1,5 мм 2 (3x1,5 мм).
• Если планируется установить в помещении стиральную машину, бойлер, плойку, фен, расчетная мощность - 5 кВт плюс 20% запаса. Подойдет кабель ВВНнг-LS сечением 3x4 (4 мм 2) или медный кабель 3x2,5, который выдерживает 5 кВт.
• Электрическая печь для парилки потребляет 10-20 кВт. Для определения сечения проводов питания мощных аппаратов воспользуйтесь справочными таблицами, где указаны мощности электроприборов и соизмеримые им сечения кабелей.
• Если вы решили протянуть электропроводку в бане своими руками, покажите электрическую схему бани и свои расчеты сечений электропроводов толковому электрику.

Провода для электрических печей для бани

Должны выдерживать до 170 градусов. Подойдут одиночные провода для экстремальных условий ПРКА, ПМТК, ПРКС ИЛИ РКГМ. Допускается размещать монтажную коробку перед парилкой, к ней можно протянуть провода от щитка типа ВВГ 3x2,5, а от коробки к печи протянуть кабель типа ПМТК.

Монтаж электрического щитка в бане

Электричество в бане подается так же, как и в других помещениях - от электрощитка. В изделие монтируются устройства защитного отключения (УЗО), общий выключатель и отходящие выключатели. УЗО и автоматы должны быть соизмеримы нагрузке на каждый провод.

При монтаже придерживайтесь следующих правил:

• Щиток должен располагаться в сухом месте, защищенном от случайного попадания влаги, например, в предбаннике.
• Устройство фиксируйте к стене на расстоянии не менее 1,4 м от пола.
• Подход к устройству всегда должен оставаться свободным.
• Изделие должно хорошо проветриваться.
• Щиток устанавливайте на хорошо освещенном месте.

Если планируется проводить в помещении однофазную проводку, покупайте трехжильный кабель, который подключается к щитку следующим образом:

1. Фазную жилу подсоедините к верхней клемме входного автомата. Обычно оплетка этой жилы серого цвета, но в старых проводах пластик белый или коричневый. Через распределительные шинки фазная жила перекидывается на автоматы включения.
2. Нулевую жилу (голубого или синего цвета) подсоедините к нулевой колодке.
3. Жилы в клеммах хорошо зажмите, чтобы не было перегрева в местах контакта.
4. Заземление (желто-зеленая оплетка) подсоедините к защитной колодке.
5. Кабели на входе и выходе из щитка установите в гофротрубы.
6. Автоматы выбираются в зависимости от электрооборудования и напряжения в сети. Если общая мощность - 6 кВт, а напряжение - 220 Вт, автомат должен быть 6000/220=27 А, с учетом запаса - 32 А.
7. Отходящие автоматы по группам электроприборов рассчитайте аналогичным способом. Под каждым автоматом сделайте надпись, за какое оборудование он отвечает. Входной аппарат выбирайте в зависимости от общей мощности

Правила закрепления проводов в бане

При монтаже проводки в бане придерживайтесь таких правил:

• Электропроводку в бане из дерева проводите поверх стен по кратчайшему пути к приборам. Под провод установите листовой асбест шириной 10-15 мм и толщиной 3 мм.
• В деревянной бане провода к электроприборам ведите через чердак, не по плинтусам.
• Если стены - кирпичные, провода спрячьте под штукатурку.
• Нельзя размещать провода в трубах ПВХ, а также в металлических трубах. Для проводки воспользуйтесь специальной пластиковой трубкой, она не горит, только плавится.
• Провода размещайте вертикально и горизонтально, без перегибов и перекручивания.
• Рекомендуется делать проводку одним куском, без промежуточных соединений. При необходимости провода подсоединяйте пайкой или сваркой.
• Чтобы протянуть провода через стены, используйте трубки из поливинилхлоридного пластика. В трубку устанавливайте один провод. После окончания монтажа отверстия в стенах заделайте фарфоровыми втулками и воронками.
• При монтаже электропроводки в бане не крепите кабели напротив дверей и на расстоянии ближе 50 см от металлических деталей.
• Нельзя размещать кабели над печью.

Особенности расстановки розеток и выключателей для бани

Запрещено размещать розетки, выключатели и распределительные коробки в сауне и моечной из-за опасности возникновения короткого замыкания. Они устанавливаются в предбаннике или комнате отдыха.

В банях разрешается использовать изделия в брызгозащищенном варианте с защитой не менее IP-44. Приобретайте полностью закрытые электроприборы. Ввод на изделиях должен быть только снизу, с U-образным коленом, чтобы конденсат не попал внутрь механизма.

Используйте розетки с защитными крышками. Устройства крепите на высоте 90 см от пола. Всегда применяйте защитное зануление.

Использование светильников в парилке бани

Особенности применения светильников в бане следующие:

• Во влажных помещениях разрешается использовать двенадцати-вольтовые галогенные лампочки.
• Напряжение 12 В создает понижающий трансформатор, который ставят за пределами парилки. Главное условие - расположите прибор подальше от влаги и пара.
• Используйте в парилке термостойкие провода, например, SILFEX Sif S=0,25-185 мм 2 , одножильный с силиконовой изоляцией.
• Провод в парной крепите на расстоянии не менее 0,8 м от дымохода и печи.
• Плафон светильника выбирайте стеклянный, корпус - металлический. После монтажа обязательно его заземлите.
• В светильниках не допускаются пластиковые элементы, они могут оплавиться.
• Светильники устанавливайте на стенах, ведь под потолком держится высокая температура.
• В парной в целях безопасности не ставят лампы дневного света.
• Светильники покупайте герметичные и влагозащищенные.
• Лучшим вариантом считается полное отсутствие электрического оборудования в парилке. Освещение можно организовать извне, например, поставив стеклянные двери в парилке.

Самый простой способ, как сделать электропроводку в бане безопасной, а освещение - оригинальным, состоит в монтаже точечных светильников в стену возле пола, ведь в этом пространстве всегда будет прохладнее. Освещение получается необычным и таинственным. Провод к точечным светильникам подводят через особые пластиковые трубы.

В предбаннике и комнате отдыха разрешена установка светильников мощностью до 75 Вт и классом защиты не менее IP-44.

Ревизия проводки в бане

В нормальных условиях алюминиевые провода имеют срок годности 15 лет, медные - 20 лет, по истечении срока годности их обязательно меняют. В бане провода находятся в экстремальных условиях, выходят из строя раньше. Ревизию кабелей в бане проводят раз в 4 года, это считается гарантом безопасности.

Видео об особенностях применения электропроводки в бане:

Правильная разводка электропроводки в бане обеспечивает комфортный и безопасный отдых в помещении. Если выполняете работу самостоятельно, тщательно изучите ПУЭ (Правила устройства электроустановок) в той части, которая относится к влажным помещениям.
