Печь «Малютка», показанная на рис. 1, -небольшая, компактная, экономичная и удобная для садового утепленного домика. При желании печь можно сделать выше, заложив между 18-м и 19-м рядами подобные же им ряды. В печи устроены варочная и две сушильные камеры: нижняя и верхняя. Нижняя сушильная камера — закрытая и расположена с правой стороны печи над перекрытием плиты. В кладку ее перекрытия закладывают четыре крючка из толстой проволоки (на них вешают для сушки нити с грибами или фруктами).

На дверке камеры можно установить термометр. В этой сушильной камере долго держится постоянная температура. Дверку камеры крепят на раме из металлических уголков. Вместо дверки можно установить L-образную заслонку. Крючки при необходимости заменяют проволокой П-образной формы или подставкой типа этажерки для противней. Верхняя сушильная камера — открытая, но в ней также можно поставить заслонку. Для этого в перекрытие втесывают металлическую пластину, углубив ее спереди на 1-1,5 см, чтобы заслонку можно было ставить с наклоном. Стенки сушильных камер штукатурить нежелательно, нужно только затереть швы.

Рис. 1а. Печь «Малютка» (вид спереди): а — варочная камера; б — сушильная камера; в — отверстия диаметром 7 мм в дверке сушильной камеры; г — термометр; д — патрубок для самовара

Рис. 1б. Печь «Малютка» (вид сзади)

Конструкция печи простая и при небольших навыках построить ее несложно, но для неопытного мастера она считается сложной. Печь можно сложить под любое твердое топливо, но так как уголь, торф и кизяки выделяют много дыма, то печь из-за забивания газоходов сажей нужно чистить ежегодно.

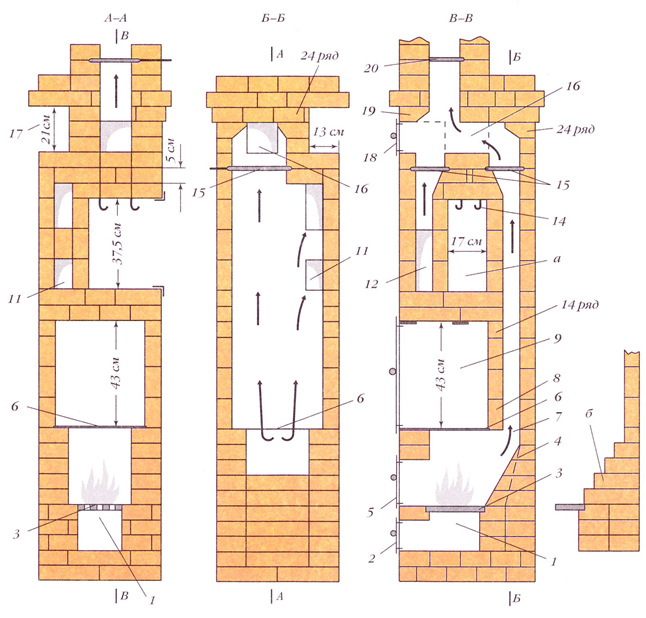

Рис. 1в. Печь «Малютка», Разрезы по А-А, Б-Б и В-В: а - сушильная камера; б — кладка задней стенки лесенкой (с выступами)

Печь кладут на сплошной (монолитный) фундамент. С 3-го ряда выкладывают поддувало 1 с окном, в котором устанавливают дверку 2. 5-м рядом перекрывают окно с дверкой. Сверху 5-го ряда устанавливают колосниковую решетку 3. Перед началом кладки 6-го ряда нужно подумать, как класть заднюю стенку, так как колосниковая решетка может быть короче или длиннее. Стенку можно стесать от решетки или от толщины кирпича 12 см, как показано на разрезе по В-В пунктиром 4 .Можно кладку стенки выполнить лесенкой (см. рис. 1в). Для этого от верхней стенки, идущей на ребро, до колосниковой решетки в четырех рядах нужно сделать одинаковые выступы. В нашем случае каждый выступ — около 4 см. В 6-м ряду устанавливают топочную дверку 5. Выложив в 6-8-м рядах топку, 9-м рядом перекрывают топочную дверку и закрепляют перекрытие 10-м рядом. Теперь нужно перекрыть плитой 6 топку и, чтобы из топки выходили газы, сделать хайло 7, размер которого должен быть в пределах 7-7,2 см. Для этого сначала удобнее сделать заднюю стенку, которую устанавливают на ребро. После этого кладут над топкой плиту так, чтобы она не доходила до задней стенки и расстояние от нее до плиты составляло не менее 11,5-12 см (это необходимо для того, чтобы около задней стенки была возможность сделать хайло 7 и установить перегородку 8, отделяющую хайло 7 и идущий от него газоход от варочной камеры 9). Плиту кладут прямо на раствор без паза. Необходимо отметить, что стандартная плита, имеющая два отверстия, велика для данной печи, поэтому ее укорачивают до нужного размера (обрезают, оставив меньшее отверстие) и кладут над топкой заподлицо с передней стенкой. На 10-м ряду перед варочной камерой устанавливают раму с дверками. Раму закрепляют проволокой или пластинами. Крепежную проволоку разводят под боковые стенки печи. Делают это так: одной рукой проволоку натягивают, другой кладут на нее кирпич боковых стенок и, чтобы не ослабла дверка, загибают проволоку вверх вплотную к положенному кирпичу. Раму в верхней части можно перевязать не с боковыми стенками, а с кладкой перекрытия. В случае соприкосновения уголков рамы с плитой у них отпиливают ту часть, которая касается плиты. Сверху рамы в 15-м ряду делают перекрытие варочной камеры по железным пластинам или уголкам, установленным на 14-м ряду (см. разрез по В-В и общий вид печи). Перед выполнением перекрытия 14-й ряд сначала подгоняют по высоте, то есть стесывают так, чтобы верхний 15-й ряд лег без подтески вровень с боковыми стенками. 16-м рядом закрепляют два предыдущих ряда и скрепляют кладку с задней стенкой, а также устанавливают раму с дверкой для сушильной камеры, рассчитанной на небольшой объем продуктов или трав, и дверку чистки 10. 17-й ряд по всему периметру кладут на ребро. В середину 17-го и 18-го рядов втесывают патрубок для самовара. 18-м рядом перекрывают дверку чистки. Если нужно, то кирпич над дверкой вытесывают. В результате кладки 17-19-го рядов образуется сушильная камера, размер которой ограничен размером газохода, ширина которого должна быть 7-7,2 см. В 18-м ряду перекрывают газоход, за счет чего скрепляется левая стенка печи с сушильной камерой и образуется окно 11 для дополнительного прохода газов и более быстрого нагрева левой стенки и нижней части сушильной камеры. В 19-м ряду еще раз перекрывают газоход, в результате чего образуется окно 12 и небольшой газоход 13 для нагрева передней стенки и сушильной камеры. Сверху перекрытия скрепляют переднюю стенку с сушильной камерой с помощью проволоки не толще 4 мм, загнутой с двух сторон. 20-й ряд кладут по периметру на ребро до сушильной камеры, а перекрытие над сушильной камерой кладут на плашку, делая это так, чтобы размер газоходов у стенок по-прежнему составлял 7-7,2 см. В швы перекрытия закладывают крючки 14 из толстой проволоки (если она очень толстая, то в кирпиче вырубают для нее бороздки-углубления). 21-й ряд кладут на плашку впритык к кладке на ребро, которая была выполнена в 20-м ряду. После этого его выравнивают с верхом кладки — подтесывают. В этом ряду делают стесывание, расширяя газоход от 7-7,2 до 13 см (см. разрез по В-В). Сверху 21 -го ряда устанавливают две задвижки 15, после чего кладут 22-й ряд, который закрепляет задвижки. В 23-м ряду начинают выкладывать в середине печи газоход 16 и в левой стенке еще одну (открытую) сушильную камеру 17. В 23-м и 24-м рядах выкладывают окно чистки и устанавливают дверку чистки 18. В 24-м и 25-м рядах делают вытесывание под размер квадратного газохода 16. После этого внутри газоход по диагонали не уменьшится. 25-м рядом перекрывают заднюю и среднюю части газохода 16, оставляя только отверстие для выхода газов (размер отверстия должен соответствовать размеру газохода трубы). В этот же ряд втесывают уголок или пластину для перекрытия верхней части сушильной камеры.

Рис. 1г. Печь «Малютка». Порядовки (ряды 1-17): а — железные пластины; б — рама дверцы; в — патрубок для самовара

В трехчетвертке 19 , перекрывающей дверку чистки 18, делают стесывание нависающего над газоходом выступа, чтобы он не мешал движению газов, идущих снизу (они будут ударяться о него, что нежелательно). В результате кладки весь 25-й ряд будет иметь напуск карниза вокруг печи, за исключением трехчетвертки 19, которую кладут заподлицо с передней стенкой печи, образуя в карнизе разрыв. В 26-м ряду выше этой трехчетвертки будет навес карниза размером в два напуска (мерка — напуск карниза в 25-м ряду). 26-м рядом перекрывают небольшую сушильную камеру. 27-м рядом закрепляют кладку печи — его кладут заподлицо с ее стенками. С 28-го ряда начинают кладку трубы и сверху этого ряда закладывают задвижку 20.

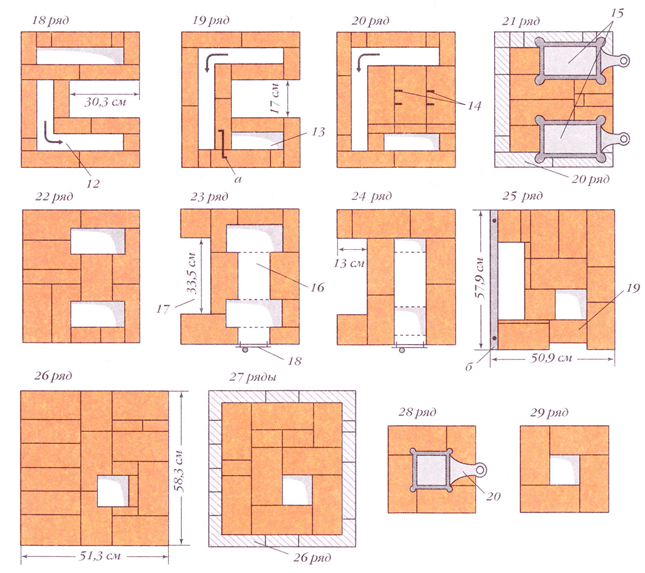

Рис. 1д. Печь «Малютка». Порядовки (ряды 18-29): а — крепежная проволока; б — железный уголок

Печь работает так. В топку закладывают топливо, открывают задвижку 20 в трубе и задвижку 15 над патрубком самовара. В этом положении газы из топки поднимаются вверх, доходя до другой задвижки 15 возле задней стенки. Эта задвижка закрыта, и газы уходят через окна к левой стенке, делают поворот и выше варочной камеры (см. порядовки с 17-го по 20-й ряды) попадают к передней стенке. Так как печь небольшая и газоходы без перегородок, то они служат направляющими для газов, поэтому газы от левой стенки как бы не доходят до верха печи. Но известно, что теплый воздух легче холодного, поэтому со временем он поднимется вверх и нагреет кладку.

Если необходимо уменьшить теплоотдачу печи, то можно использовать летний газоход, который хорошо виден на разрезе по В-В. Он хотя и немного, но все же уменьшит теплоотдачу печи. Для этого нужно открыть задвижку 20 в трубе и задвижку 15 возле задней стенки. Тогда газы пойдут из топки через задвижку 15 в газоход 16 и через задвижку 20 в трубу. Во время работы в этом варианте газы будут нагревать только заднюю стенку печи и одну из стенок нижней и верхней сушильных камер; остальная часть печи будет оставаться холодной.

Для работы самовара нужно открыть в любое время задвижку 20 в трубе и задвижку 15 над патрубком самовара. Газы из самовара пойдут прямо в трубу.

Для кладки печи потребуются (шт.): кирпич красный — 250, плита чугунная 41×39см — 1, дверка топочная 21×25 см — 1, дверка для поддувала 14х 14 см — 1. дверка чистки 14×14 см — 2, задвижка 13×13 см — 1, задвижка с отверстиями 12×23 см — 2, рама с дверкой для варочной камеры 37×43 см — 1, рама для сушильной камеры 17×37,5 см — 1, металлический уголок шириной 4-5 см и длиной 50 см — 2, металлическая пластина длиной 58 см — 1, колосниковая решетка 17×25,5 см — 1, патрубок для самовара — 1.

Печь данного типа представляет собой компактную конструкцию, удобно обустраивающуюся в доме любого типа, начиная от дачного домика — и заканчивая жилым круглогодично.

Малютка создается из экологически чистых материалов, таких как красный керамический кирпич или огнеупорный шамотный кирпич. Прототип Малютки представляет собой модернизированная печка-шведка, благодаря своим конструктивным особенностям, легко поддающаяся модификации; значительно реже встречаются колпаковые прототипы.

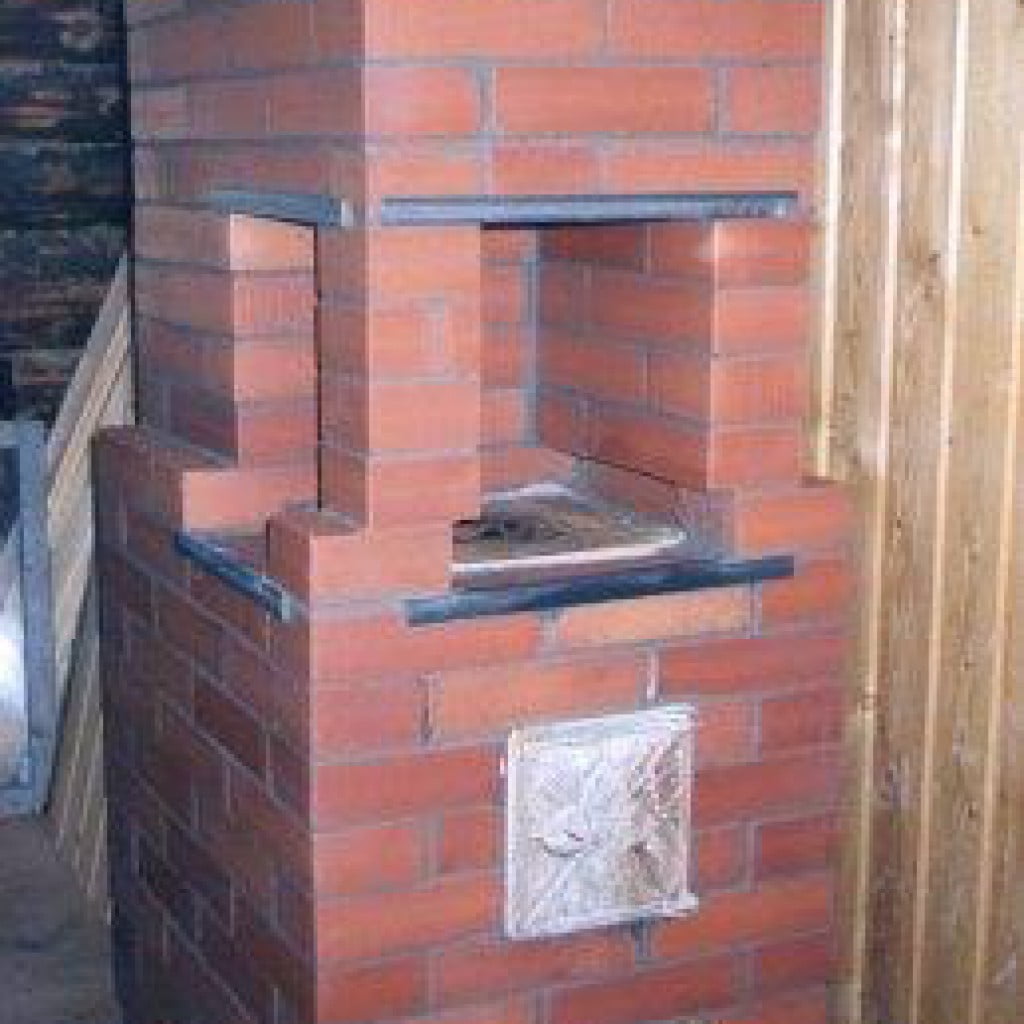

Вот как выглядит печь-малютка

От своего прототипа печь Малютка из кирпича сохраняет исключительно высоту – глубина и ширина являются легко варьирующимися величинами.

Инструменты для строительства печи должны быть готовы до начала строительства

Для создания данной печи вручную, понадобятся следующие инструменты и материалы :

1. 210 красных кирпичей или 76 огнеупорных шамотных;
2. глина обыкновенная или шамотная;
3. песок;
4. двери топочная, поддувная, 2 прочистных, 2 вьюшечных задвижки;
5. рубероид в количестве 2 листов;
6. металлический предтопочный лист.

Теперь можно приступать подробному рассмотрению строительства печи Малютки и её преимуществ.

Плюсы печи такого типа

Малютка, являющаяся, по сути, мини-камином, занимает минимальную для обогревательной печи территорию – всего 0,4 кв. метра. Она имеет простую конструкцию, собрать которую под силу любому новичку, а вместо целой системы обогревательных каналов в ней функционирует топливный колпак.

Печь данного типа не требует под себя мощного дополнительного фундамента , но с лёгкостью способна обогревать комнату площадью до 35 кв. метров. Для достижения этого эффекта в межсезонье её можно топить всего один раз за сутки, а в холодное время года – 2 раза за день.

Печь Малютка экономична и может использовать для своей работы как дрова, так и антрацит, уголь и другие виды начинки.

В случае того, если будущая кирпичная печь Малютка будет топиться исключительно дровами, в её постройке можно использовать красный кирпич, однако под постройку камеры топливника и топки подойдёт только кирпич строительный и огнеупорный.

Печь Малютка своими руками

Перед началом непосредственного возведения печи следует продумать её местоположение – исключается как примыкание к двум внешним стенам здания, так и расположение её в центре помещения – в виду необоснованной тепловой потери и неэффективного распределения нагретого воздуха.

Малютка требует под себя не мощный, но хороший дополнительный фундамент . В случае наличия под полом водонагревательного или электрического отопления, поднимается вся стяжка – в случае отсутствия под полом оных с помощью болгарки с алмазным диском вырезается прямоугольник пола по периметру будущей печи.

Выкапывается яма глубиной 350 мм, обладающая максимально выровненными краями. В неё засыпается песчаная подушка высотой 70 мм, которая после заливки водой оставляется до своего высыхания на несколько суток.

Арматурная обрешётка создается из двенадцати прутьев со 100 – миллиметровым шагом, сваренными в два слоя крест-накрест. Следом создается максимально идентичная ей решётка. Обе они скрепляются арматурными прутьями в местах стыков – и по ним же свариваются.

В процессе изготовлении бетонного раствора только цемент М300 сможет обеспечить оптимально прочный для Малютки фундамент. Залитый фундамент необходимо закончить за 50 мм до уровня пола во избежание возникновения в дальнейшем у нижней части печи прослойки холодного воздуха.

Особенности кладки печи Малютка

Чтобы возвести кладку Малютки собственноручно, помимо кирпича и рубероида понадобятся такие материалы как: полоса стальная, раствор вода-глина-песок, мастерок, уровень и фольга.

Для предотвращения ухода тепла под пол здания, фундамент будущей печи застилается фольгой.

• На наборе 1 и 2 рядов кирпичей после кладки каждого из них уровнем обязательно проводится контроль ровности их расположения. Это требуется ввиду маленькой площади самой печки, а значит, правильного распределения давления на каждый её несущий кирпичный элемент.
• На 3 ряду с лицевой стороны набирается поддувало, имеющего габариты в два раза уже топочных. На 4 ряду в него вставляется окно. Внутренняя поверхность поддувала перекрывается колосником.
• 5 ряд, представляющий круговую кладку, фиксирует все конструктивные элементы и металла.
• 6 ряд формирует топочное окно и топку, на которое на 7 ряду происходит установка двери.
• 8 ряд перекрывает топку стальной полосой, расположенной с фасадной стороны.
• С 9 по 11 ряд набирается круговой кладкой.
• С 12 по 14 ряды задняя стенка поворачивается «на бок», кладка идет на расширение двух маленьких пазов.
• На кладке 15 ряда на задней и боковой стенке формируется вытянутый вертикальный колодец; в центре кладётся главный опорный кирпич, основа будущей колонны. Кладка продолжается и 16 ряд, на котором колонна выкладываются двумя перпендикулярными стальными полосами.
• 17 ряд отделяет все образовавшиеся колодцы друг от друга, получая 4 продолговатых — вдоль стен — и 1 центральный квадратный.
• С 18 – и по 22 ряды представляют собой аналогичную кладку.
• На 23 ряду колодцы образовывают «Г»-образное подобие, в следующем ряду — тоже.
• На 25 ряду боковые колодцы закрываются кирпичом. С 26 по 28 – внешние габариты кладки сравниваются с размером трубы.
• На 29 ряду ставится заслонка, а со следующего ряда происходит формирование и вывод дымоходной трубы.

Таким образом, совершенно несложно выполнить возведение печи малютки своими руками .
Рекомендуем к просмотру видео по кладке печей своими руками:

В загородном доме или на даче печь «малютка» является прекрасной альтернативой для людей, которые не имеют необходимых навыков в печном строительстве, но желают включить подобный агрегат в свой интерьер. Для изготовления конструкции понадобится минимум материалов и соответствующих знаний.

Характерные особенности печки

Преимущества печей Малютка

Печь «кроха» обладает рядом преимуществ, перед другими разновидностями конструкций для обогрева помещения. Неудивительно, что многие пользователи устанавливают именно такой вид каминов в домах. Плюсы в пользу того, чтобы построить печь «малютку» своими руками:

• Маленькая площадь. Именно владельцы маленьких дачных домиков чаще всего выбирают мини печь.
• Простая схема постройки. Даже человек с минимальными навыками строителя может спокойно разобрать чертежи и самостоятельно заложить основу и конструкцию печи.
• Экономичность. Устройство не требует заготовки большого количества дров на зиму, расход материалов на отопление печи сравнительно маленький. Разрешается использовать, кроме древесины, и другие виды топлива, например, уголь.
• Нет необходимости в мощном фундаменте.

Недостатки

Для такой конструкции нужен только термостойкий тип кирпича.

Тем не менее, кроме массы положительных сторон, печь «кроха» имеет и недостатки:

• Недостаточный обогрев. Отопительная печь способна наполнить теплом помещение до 35 квадратных метров.
• Ограниченность материалов. Для закладки устройства подходит только отдельный вид кирпича, устойчивого к высоким температурам.

Отопительно варочная поверхность «малютки» имеет свои прототипы среди других разновидностей конструкций ( и шведка).

Какие материалы используются?

Печь «малышка» выкладывается из особого вида кирпичей, которые устойчивы к высоким температурам. Характеристика материалов:

• Шамотный кирпич. Незаменимая вещь для укладки топочной поверхности печки.
• Рядовой. Не подходит в качестве лицевого материала, но большая часть конструкции выкладывается этим кирпичом, поэтому расход на него максимальный.
• Облицовочный. Подходит для отделки лицевой части камина, присутствует возможность самостоятельно выбрать цвет.

Для постройки понадобится приобрести топочную дверцу.

Для укладки нужно закупить соответствующие элементы печи, без которых конструкция не будет функционировать полноценно. Кроме кирпичей, также в работу включают (приблизительный перечень основных вспомогательных материалов):

• колосниковая решетка;
• топочная дверца;
• задвижка;
• поддувальная дверь;
• плита конфорочная (чугунная);
• раствор из глины.

Как сделать своими руками?

Подготовительный этап стройки

На стадии подготовки необходимо иметь в наличии такие инструменты:

• сварочный аппарат;
• рулетку;
• лопату штыковую;
• болгарку;
• гидроизоляцию;
• прут;
• воду и песок;
• раствор.

После определения места для постройки нужно заложить для нее фундамент.

Первое, с чего начинается подготовительный этап - определение месторасположения будущего камина. Важно грамотно расположить , чтобы исключить потери энергии. Стенки конструкции не располагают вблизи наружных стен помещения, но при этом помещать камин в центр комнаты также не рекомендуется. Не во всех случаях кирпичная печь «малютка» строится одновременно со зданием. Иногда приходится закладывать основу уже на готовые полы. Если в доме используется система «теплых полов», приходится поднимать всю стяжку. После того как место для печи будет подготовлено, выкапывается яма глубиной до 35 см, полностью покрывается гидроизоляцией. Далее прокладывается арматура, и заливается раствор.

Пошаговая инструкция по проведению работ

Кирпич является приоритетным материалом для закладки печей. Маленькая или большая «кроха» печь хоть и имеет простые чертежи постройки, но подробная схема очередности работ пригодится в любом случае. Пошаговая инструкция:

Перед началом порядовки фундамент гидроизолируется рубероидом.

1. Наносится слой гидроизоляции на фундамент. Рекомендуется использовать рубероид.
2. Порядовка начинается с углов, по три ряда на каждый.
3. Измеряется вертикальность и горизонтальность отвеса.
4. Закладка первого ряда (сплошной слой) должна быть идеально точной.
5. Тонкий слой глины наносится на ряд кирпичей и по периметру наставляется три ряда. Одновременно с этим устанавливается дверка. Все делается быстро и аккуратно.
6. В область крепления заводится стальная проволока, концы которой скручиваются и заводятся за порядовку.
7. Видимые дефекты устраняются с использованием болгарки.
8. Устанавливаются колосники.
9. Следующий ряд включает использование шамотного огнеупорного кирпича и установку дверцы для топки, обернутой в асбестовый шнур.
10. Все последующие ряды укладываются плашмя. Порядовка завершается с расчетом, чтобы оставалось место для небольшого смещения назад.
11. Обкладывается уже установленная дверца и ставится плита. Рекомендуется для приготовления пищи покупать именно чугунный вариант.
12. Последний этап заключается в отделке внешних стенок печи. Используется чаще всего в таких случаях побелка. Перед началом работы все стены в доме рекомендуется защитить от загрязнений, так как удалять пятна от побелки проблематично.

Чтобы устройство в конечном счете получилось именно таким, каким представляет его пользователь, нужно уделить время на изучение инструкции.

В последнее время печь в садовом домике – это уже не «новость». Садоводы-любители все чаще и чаще строят их в своих усадьбах, дачах. При этом основное требование к таким – это компактность, от чего наиболее востребованной стала печь малютка. Ну а кроме этого, печь малютка и обогревает, и «варит» кушать, и печет, да еще и строится легко! Построить ее Вы сможете самостоятельно:

Конструкция печи-малютки

Варочно отопительная печь малютка имеет высоту – 1,9 метра, ширину – 0,75 метра, глубину – 0,63 метра. Ее теплоотдача составляет – 1700ккал/за час! Занимает всего 0,47м.кв. Объем печи – 0,90м.куб. Имеет плиту с одной конфоркой, духовку-шкаф и вытяжку. Также, оборудована растопочным ходом, используемым для растопки печи после долгого простоя + для приготовления еды в летнее время (когда обогрев дома не нужен). Через этот ход тепло выходит прямиком в трубу, при этом не прогревая печку.

Есть и духовка у этой печи. Она имеет 2 режима: 1 – когда горячие газы «подходят» к ней, предварительно пройдя через обороты (ходы) в самом теле печи, 2 – когда газы проходят до нее, пройдя через растопочн.ход, тут температура газов более высока.

Материалы для постройки печи

Фундамент печи

Данная печь малютка строится с фундаментом! Он должен заглубляться на 50-70см, а его верхняя часть должна равняться уровню чистого пола. Более простым, да и недорогим фундаментом считается буто-бетонный. Его делают так:

сначала готовится котлован 80х65см, в него вставляется опалубка из досок. Внутренняя сторона опалубки закрывается рубероидом или фанерой, чтобы бетонный раствор не сочился через щели. Далее закладывается слоями бой из кирпичей, бутовый камень, и все это заливается цементным раствором. Раствор готовится в пропорциях 1к3, 1к4. Между печкой и фундаментом прокладывается несколько слоев из рубероида – для гидроизоляции.

Кладка печи малютка

Дачная печь малютка по данному проекту кладется при помощи глино-песчаного раствора. Он готовится в пропорции: две части песка на одну часть глины. Перед приготовлением раствора глина обязательно вымачивается, а песок – просеивается. Раствор между кирпичами ложем определенным слоем – толщиной 5-6мм. Кладку ведем с перевязкой в ½ кирпичика, можно и в ¼. Все углы проверяем отвесами, которые отходят от вбитых в потолок гвоздей.

Каждые шесть рядов кладки, внутренняя сторона печи затирается мокрой тряпкой!

После трубы, в потолке проделывается проем с расчетом и на противопожарную разделку. Между трубой и деревянными перекрытиями должно быть расстояние не менее 250мм. Также не забываем о защите стены за печкой, если она деревянная. Ее можно прикрыть мешковиной, слоем в 2 см, пропитанной раствором из глины, и листом железа сверху. На пол перед самой печью прибиваем лист железа, для защиты от возгорания.

1-28 ряд – кладка.

Стойка ниши печи (труба 3×3 и 2 пластины).

Козырек печной вытяжки пара (из стали 110x930x1).

Каркас ниши печи. Детали соединяем сваркой, на винтах или на заклепках. Каркас закрепляем к стенке печки проволокой, которая прокладывается меж рядами кирпичей кладки.

Духовой шкаф/духовка. Плиту перекрытия изготовляем из печной двух-конфорочной плиты, разрезанной по-полам. Отверстие конфорки, что используется для вытяжки, перекрываем задвижкой. Ее приклепываем к гладкой стороне самой плиты.

Как показала практика, чтобы помещение объемом 30м.куб. с двойным полом, утепленными стенами и двойными оконными рамами нагрелось до температур +20°С (при наружной темпер -20°С), нужно сжечь в печи малютке до 12кг сухих дров. А уже в следующие дни при 2-хразовой топке необходимо сжигать около 5кг дров.

Удобная, красивая и функциональная печь – мечта каждого дачника. Для всех любителей грядок или отдыха на даче была придумана печь Малютка. Достоинства очага-малышки:

• компактный размер;
• оличная теплоотдача (1700 ккал/час );
• низкий расход топлива, можно использовать щепки и дрова низкого качества , что идеально для дачи;
• приготовление еды;
• быстрое возведение своими руками: первую растопку можно делать через пару часов после укладки (но недолго, бумагой или щепками);
• легкий вес, очаг не требует фундамента, но если печь больше минимальных размеров, то лучше все же его сделать фундамент.

Порядовка печи довольно простая и ее легко можно выполнить своими руками. Оптимальные размеры для дачи – высота 1,9 м., ширина 0,75 м., глубина – 0,63 м.

Для расширения возможностей Малышку можно усовершенствовать. Добавить чугунную плиту, вытяжку, духовку. Она станет незаменимой помощницей на даче, тем более печь Малютка очень выгодна и в финансовом плане.

Хитрости эксплуатации:

1. При длительном простое очага в процессе готовки не нужно разогревать печь. Начать приготовление пищи лучше сразу при растопке, тепло будет греть плиту и уходить через трубу. Печь греться не должна.
2. Чтобы пар от блюд не поступал в комнату, при порядовке следует продумать вытяжку.
3. При пользовании духовкой можно предусмотреть два режима – горячий воздух идет через каналы к духовке, или воздух поступает через растопочный ход. Во втором случае температура выше, и есть возможность вывести самоварную дверку.

Формирование отопительного оборудования

Прежде всего, необходимо определится с местом, где будет установлена печь Малютка, а также подготовить точную схему с размерами и порядовкой. Общие принципы печей подходят и очагу-малышке. Установка производится на безопасном расстоянии от стен (примерно 25 см. ), печь не должна стоять на сквозняке, а дымоход не должен касаться потолочных балок. Принципы безопасности должны быть соблюдены в полной мере – стены, потолок и пол изолируются огнестойкими материалами.

Для возведения нам понадобится:

• (полнотелый);
• шамотный кирпич (для топки);
• или цементный М300;
• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Читайте также: Делаем печь для казана

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

Для основательной многофункциональной печи потребуется фундамент , экономнее выйдет бутобетонный. Котлован должен быть не менее 80х65 см. , в него устанавливают опалубку из досок, застилают ее фанерой или рубероидом и заливают бетоном. Далее выкладывается кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг – застелить изоляцией в несколько слоев рубероида.

Для прочности фундамента лучше установить арматурную решетку. Выложить шесть прутов по 50 см. в длину и шесть в ширину. Шаг должен составлять, примерно, 10 см., соединения завариваются электродуговой сваркой. Таких решеток понадобится две.
