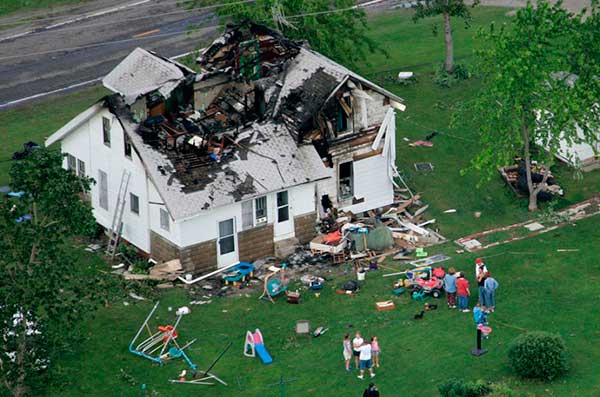

Последствия ударов молнии.

Гром и молния или зачем нужен громоотвод

В средних широтах европейского континента первомайские дни знаменуют собой начало сезона, когда дожди могут сопровождаться грозами. Большинство людей побаивается раскатов грома, вспышек молнии. И не беспочвенно. Статистика неумолимо показывает, что ежегодно в стране от удара молнии погибают десятки человек, еще чаще случаются пожары частных строений по вине грозового разряда и искр.

Громоотвод в частном доме актуален как для владельцев загородных коттеджей, так и для любителей провести время на даче. В силу особенностей электростатики, в последние десятилетия вероятность попадания электрического импульса при грозе немало возросла. Причиной тому обилие в домах электроприборов, электротехники, использующей эфирные каналы для обмена информацией. К тому же, как известно, молния скорее ударит в металлические предметы, если они есть рядом, чем в деревья. В современном жилье немало металлических предметов: металлическая кровля, антенна, защитный конус дымохода и др. Безусловно, в защите от молнии больше нуждаются деревянные постройки, но и при попадании в кирпичный дом, перечисленных фактов будет достаточно, чтобы возник пожар.

Вот несколько факторов, которые способны повлиять на решение – устанавливать или нет громоотвод в частном доме:

• состав почвы;
• высота участка над уровнем моря;
• климатологические характеристики района (частота гроз, влажность воздуха и др.).

Хотя в целом, целесообразность устройства громоотвода в частном доме сомнений не вызывает. При имеющейся возможности, лучше снабдить свое жилье и участок необходимой защитой.

Как устроена защитная система громоотвода?

Громоотвод (молниеотвод) конструктивно состоит из трех частей:

• молниеприемник – высотная металлическая конструкция над домом (стержневой, тросовый или сетчатый вариант);
• опора для молниеприемника, бывает необходима в случаях, если молниеприемник устанавливается не на крыше здания, а отдельно на участке;
• токоотвод (занижение) – проводник от молниеприемника к заземлению;
• заземление – устройство для стока грозового разряда в землю.

Понять, как работает громоотвод, способен любой: молниеприемник из металла, который установлен на участке выше остальных строений и элементов, во время непогоды «вызывает» на себя грозовые разряды электричества и, по токоотводу, посредством контура заземлителя перенаправляет их в толщу грунта. Действие любого громоотвода имеет, ограниченный площадью и высотой, конусообразный характер. На практике его зовут конусом безопасности. Геометрические параметры этой объемной фигуры индивидуальны для каждого рассматриваемого участка и громоотвода.

Известны и допускаются к установке три разновидности конструкций молниеприемников:

• стержневая (штыревая);
• линейная (тросовая);
• сеточная.

Конструкций молниеприемников

Стержневая защита

Стержневая защита - это молниеприемник, выполненный из металлического стержня (трубки, уголка или прямоугольного профиля) и установленный на крыше жилья или на отдельно-стоящей мачте. Подходит для любой крыши с металлическим покрытием. Рис 3.

Линейный (тросовый) молниеотвод

Для невысоких строений с крышей из шифера или дерева рекомендован линейный молниеотвод - натянутый вдоль конька крыши трос сечением не менее 0,5 см, соединенный с заземлением с каждого конца. Крепится он на деревянных опорах на высоте не менее 0,5 м над коньком крыши. Токоотводы проходят в этом случае вдоль стен дома, в защитных трубах. Если опорные мачты расположены верно, то грозовое электричество будет уходить в почву за границы защищаемого участка. Рис 1.

Сеточный молниеприемник

Такая защитная конструкция изготавливается в виде сетки из металлических прутьев и укладывается поверх кровли защищаемого дома. Ее узлы фиксируют с помощью сварки. Закрепляется она на специальных держателях либо укладывается непосредственно на кровлю, если повышение температуры не несет опасности материалу кровли.

Выполняя громоотвод из сетки, токоотводы делают по всему ее периметру. Заземлителем в этом случае является замкнутый горизонтальный контур с усилением в местах присоединения токоотводов. Рис 2.

Громоотвод своими руками

Выбираем место установки

Прежде чем непосредственно подступиться к вопросу – как сделать громоотвод на даче, следует выбрать место для его установки. Одним из вариантов может быть кровля строения. Это просто и не требует высокой опоры, достаточно 3-4 метров. Если на участке есть возвышения, превосходящие высоту крыши (высокое дерево, мачта телевизионной антенны, флюгер, труба дымохода), то разумным и удобным будет разместить молниеприемник именно там, позаботившись о его надежной фиксации. Важно учесть, чтобы дом при этом целиком попадал в защищаемый конус.

Но если по каким-то соображениям названные варианты вам не подходят, то всегда есть возможность установить молниеотвод на мачте в некотором отдалении от жилья. Хотя этот метод более трудоемкий, т.к. необходима высокая крепкая мачта, и имеет нюансы:

• чем дальше от строения, тем выше нужна мачта;
• громоотвод не должен создавать опасность соседям.

Выбор оборудования

Поскольку настоящая статья посвящена тому, как сделать громоотвод в частном доме, то более подробно будет рассмотрен самый универсальный и бюджетный вариант – обустройство стержневого громоотвода на даче. Это в полной мере соответствует требованиям отечественных норм в сфере электробезопасности, в частности пособию к РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений», где говорится о том, что:

«…к III категории отнесены мелкие строения в сельской местности, где чаще всего используются сгораемые конструкции……их молниезащита выполняется упрощенными способами, не требующими значительных материальных затрат».

Все, что может понадобиться для изготовления громоотвода, можно приобрести в обычном магазине строительных товаров. Чтобы соорудить типовой стержневой громоотвод, будут нужны:

• для молниеприемника: стержень из металла – стальной, медный или алюминиевый с сечением соответственно – 50, 70 или 35 квадратных миллиметров.
• для токоотвода: предпочтительнее медный кабель, не менее 16 квадратных миллиметров в поперечнике;
• для мачты: труба из асбоцемента (на 2-4 метра выше дома);
• для заземления штыри из меди;
• крепежные элементы.

Имея все необходимое под рукой, можно приступать к монтажу громоотвода.

Подготовка к монтажу

Выполняя громоотвод своими руками на даче, владелец дачного участка должен понимать, что вопрос надежности и безопасности конструкции полностью ложится на его плечи. А потому, уже на этапе монтажа, он должен позаботиться о безопасности. Что нужно сделать:

• тщательно продумать и подготовить крепления деталей громоотвода. При отсутствии надежной фиксации, все высотные элементы могут быть снесены ветром, а значит может пострадать само строение, припаркованные вблизи авто или иметь место травмы жильцов;
• дымовые каналы, выведенные выше кровли, также нуждаются в установке молниеприемников. Дымоход из керамотрубы или кирпича в процессе эксплуатации неминуемо теряет изоляционные свойства, а значит, может легко перенести заряд молнии в жилье. Нержавеющие и подобные дымоходы нуждаются в заземлении;
• антенны (в том числе спутниковые) необходимо подключать к заземлению, ведь они связаны с электросетью и очень хорошо притягивают молнии.

Инструкция по изготовлению

Монтаж громоотвода

Монтаж громоотвода начинается с выкапывания ямы либо траншеи глубиной от 1-1,5 метров и длинной 3 для прокладки заземлителя. Заземлитель не должен проходить рядом с самим домом (крыльцом, стенами), а также садовыми дорожками.

Если в процессе копания в яме обнаружатся грунтовые воды, то это только плюс: влажная почва – отличный проводник, грозовой разряд будет равномерно стекать в грунт.

Далее, молниеприемник закрепляется на вершине опоры или крыши металлическими хомутами. Следующим шагом будет присоединение к уже имеющейся конструкции кабеля токоотвода, который будет проходить в трубе из асбестоцемента.

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду. Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей.

Важно! Молниеприемник не должен иметь декоративного покрытия (окрашивание), ведь оно способно значительно ухудшить его проводящую функцию!

Расчет конструкции

Для того чтобы смонтировать громоотвод своими руками, нужен нехитрый расчет. Для этого существует формула:

h=(r х +1,63h x)/1,5

В ней h – высота молниеотвода,

h x – высота дома,

r x – радиус основания конуса защиты,

1,63 и 1,5 – расчетные коэффициенты.

То есть, если бы понадобилось защитить дачный участок с радиусом 10 метров, имеющий в своем центре дом высотой 5 метров, на крыше которого устанавливается громоотвод, то, подставив в формулу эти цифры, можно получить результат:

h=(10+1,63×5)/1,5 = 12,1 метра.

При расчете нужно обязательно учесть, что в радиус действия громоотвода должны попадать все постройки на участке, и правильно рассчитать высоту.

Устройство защиты от молнии позволяет обезопасить дом и людей, проживающих в нем от удара молнией.

Абсолютно каждому дому необходима индивидуальная защита от молний, которая будет зависеть от его вида, строительного материала и прочих показателей.

Для того, чтобы защита от молнии была более надежной во время грозы, перед ее установкой следует хорошо изучить механизм появления молнии и принцип ее действия.

Молния — это импульс электрического тока, поражающий деревья, дома, животных и людей. При переходе молнии через предметы она образует тепловую энергию, в результате которой и возникают пожары.

Именно поэтому, для защиты дома от удара молнией, необходимо обеспечить молниеотводную систему.

По своему принципу действия, молниезащита частного дома бывает следующих видов:

1. пассивной;
2. активной.

В первом варианте она более традиционна и популярна . В ее составе есть молниеприемник, специальный токоотвод и система заземления. Цель такой молниезащиты заключается в улавливании молниевых разрядов при помощи молниеприемника, направлению его к заземлению и погашению разряда в земле. При установке этой молниезащиты учтите материал, из которого сделана кровля.

Во втором типе молниезащита дома работает по принципу ионизации воздуха вокруг молниеприемника и перехватом электрических разрядов. Данная молниезащита отличается увеличенным радиусом работы, он составляет примерно 95 м.

И в результате чего, от удара молнией можно защитить не только жилище, но и близко расположенные постройки. Цена данной молниезащиты на много выше пассивной, из-за этого ее популярность очень низкая.

Основные показатели защиты загородного дома

Первым показателем молниезащиты выступает молниеотвод, он состоит из следующих элементов:

1. молниеприемник;
2. токоотвод;
3. заземляющий контур.

Молниеприемник — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.

Такой элемент выполняется из металла, и его установка идет непосредственно . При устройстве молниезащиты для большого частного дома, необходимо позаботиться об установке сразу нескольких приемников.

По своим конструктивным особенностям, молниеприемники можно разделить:

1) Приемники в виде металлического штыря длиной от 20 см до 160 см . Как правило, они монтируются в вертикальном положении, и возвышаются над всей площадью дома. Дымовую трубу используют в качестве места для молниеприемника. Диаметр такого молниеприемника равен как минимум 5 см. Молниеприемник данного типа обеспечивает молниезащиту дома с крышей из металлочерепицы.

2) Приемник в виде троса, выполняется из металла — устанавливается в натянутом положении между двумя деревянными опорами. Используется при проведении работ в устройстве защиты от молний деревянной кровли.

3) Приемники в виде молниезащитной сетки создают самую качественную защиту, потому что покрывают почти всю поверхность крыши. Хороший вариант для . Любой из молниеприемников обязательно должен быть соединен с любым стальным предметом, находящимся на крыше.

Не менее важным показателем системы молниеотвода является отвод тока. Данная часть защиты отвечает за своевременную передачу электрического заряда на заземляющий контур. Этот элемент производится из металлической проволоки с толщиной 0,6 см.

Для качественного соединения молниеприемника с отводом тока применяется сварка. Швы, после сварки должны быть качественными, чтобы под действием атмосферных факторов не разорваться.

Токоотводный элемент располагается на крыше и по стенам переходит на землю.

Чтобы зафиксировать его на поверхности стен, рекомендуется применять скобы. Если есть несколько токоотводов, расстояние между ними должно быть минимум 20 м.

Такие элементы не должны быть изогнутыми, чтобы при передаче электрического заряда не наступило возгорание. Токоотвод должен быть максимально коротким.

Молниезащита в частном доме содержит контур заземления. Это механизм обеспечения качественного контакта между электрическим зарядом и поверхностью земли. В составе этого контура есть компоненты, состоящие из трех соединенных друг с другом электродов, находящихся в земле.

Заземление молниезащиты частного дома и электрических приборов идет с помощью одного контура. Для того, чтобы сделать заземление нужно использовать медный либо стальной предмет. Предварительно вырыть яму, длиной около 300 см, а глубиной около метра.

Интервал между заземлением и стенами дома должен составлять как минимум 100 см. Помимо этого, нужно располагать заземляющий контур вблизи проходных участков, и расстояние между ними должно быть не меньше 500 см.

Способы установки молниевой защиты дома

Можно различить два типа установки проводов для отвода электрического разряда и приема молнии:

1. натяжные детали;
2. конструкция по типу зажимного механизма.

В первом варианте применяют жесткие анкерные механизмы, которые устанавливаются на основные части, и дома, и между ними натягивают троса.

Для их жесткой фиксации устанавливают специальные зажимы. При для оборудования молниеприемников применяют пластиковый кронштейн, способный удерживать их на заданном расстоянии по отношению к крыше.

На плоскую кровлю и лучше устанавливать детали в виде самозабивных зажимов. Если кровля дома покрыта керамической черепицей, тогда могут возникнуть определенные сложности фиксации зажимов. Поэтому рекомендуют применять специальные механизмы, которые обеспечивают надежное крепление и простую установку конструкции.

Винтовые зажимы соединяют элементы молниеприемника и токоотвода. Для их производства используют латунь, медь либо оцинкованную сталь.

Защищаемся от молний дома своими руками

Молниезащиту своими руками сделать вполне реально.

Для выполнения молниезащитной сетки вам потребуется стальная проволока диаметром 0,5 мм. Для крепления проволоки между собой, нужна сварка. При этом все стыки должны быть прочными и надежными.

После изготовления сетку нужно уложить на крышу и соединить с токоотводом и заземляющим контуром. Данную сетку применяют только в том случае, если крыша вашего дома не изготовлена из металла.

Использование молниезащитной проволоки актуально в том случае, если крыша здания не металлическая.

Работа молниеприемника состоит из следующего: нужно установить два изолятора и надеть на них металлический трос. Эту конструкцию расположить на коньковой зоне, выше самого конька на 30 см. Диаметр проволоки должен быть равен шести миллиметрам.

Крепление на крыше

После жесткой фиксации проволоки вокруг одной из труб, сделайте петлю, которая будет соединяться с молниеприемником. Для их соединения воспользуйтесь сваркой.

Для выполнения токоотвода необходима будет такая же проволока. В конечном итоге, у вас должна получиться конструкция в виде защитной зоны, которая обезопасит от молнии любую не металлическую крышу.

Еще один вариант молниеприемника – это приемник в виде штыря.

Форма данного молниеприемника бывает разной: прямоугольной, круглой, овальной, квадратной и прочее. Нужно выбирать очень прочные штыри, способные принять на себя мощную нагрузку от удара молнией.

Материал, из которого изготовлен штырь, не должен поддавался окислению. Ни при каких условиях нельзя окрашивать молниеприемник. Его сечение должно составлять как минимум 1,2 см. При применении трубы пустой изнутри, один ее конец обязательно заваривается.

Основной функцией токоотвода считается передача импульса в землю. Для соединения с молниеприемником применяют сварку. Такой вариант хорошо применяется на металлических крышах.

Защита и заземление дома

Молниезащита дома

Хорошее заземление способно защитить дом от молнии . Для обеспечения правильной работоспособности всей системы молниезащиты нужно придерживаться технологических моментов по устройству заземляющего контура.

Неправильно устроенное заземление дома повредит не только близко расположенные предметы, но и сам дом.

Для качественного обеспечения молниезащиты жилых домов нужно придерживаться следующих рекомендаций:

1) При покупке материалов, обращайте внимание на их качество. Хорошо если заземление будет идти из латунных, медных или алюминиевых предметов. Можно заменить эти предметы обычной сталью, но она со временем может заржаветь и потеряет свойства.

2) При использовании стали заземление нужно периодически проверять или менять, если есть большие участки коррозии.

3) Устанавливайте в землю больше одного металлического стержня. Благодаря этому улучшится качество молниезащиты. Для обустройства молниезащиты в доме, заземляющий контур будет состоять из трех стержней.

4) Длина стержня зависит от глубины промерзания грунта в конкретном регионе. Она должна превышать этот показатель примерно на 25 см.

5) Используйте тонкопроводящие материалы для соединения стержней вместе.

6) Запрещено при соединении штырей накручивать проволоку на их поверхность. Нужно применять обжимные гильзы и сварку. Такой тип соединения особо прочный и надежный.

7) Обустройте токоотводы и заземление в местах, недоступных для детей и домашних животных.

Располагают заземление в месте скапления влаги.

Стандартные советы по уходу за молниезащитой:

Схема защиты от грозы и молний

1) В начале весны проверяйте все элементы молниезащиты на работоспособность.

2) Посмотрите степень ржавчины на поверхностях металлических предметов. Если нужно, замените их.

3) Окрашивайте определенные участки защиты раз в два года, проверяйте соединения, подтягивайте проволоку и зачищайте контакты.

4) Раз в пять лет, вскрывайте заземление и проводите полную проверку и техническое обслуживание.

Сортировка: По умолчанию Название (А - Я) Название (Я - А) Сначала подешевле Сначала подороже Рейтинг (начиная с высокого) Рейтинг (начиная с низкого) Модель (А- Я) Модель (Я - А)

Показать: 25 50 75 100 200

Монтаж молниезащиты частного дома Молниезащита и цена монтажа напрямую зависит от площади дома и типа кровли. Перед началом монтажа конечно же проходит обычный осмотр кровли и определяется место установки молниеприемника и также места установки проводников и креплений для не..

• Проект молниезащиты Проект молниезащиты один из шагов для качественного и правильного выполнения комплекса работ по молниезащите зданий и сооружений. Данный вид документации требует правильного и скурпулезного расчета и оформления для безопасности здания в целом. Конечно, для изг..

• Замер сопротивления контура заземления Замер сопротивления контура заземления одна из составляющих всего комплекса работ по организации системы молниезащиты и заземления. Наша компания проводит замер сопротивления контура заземления в Москве и Московской области с выездом сп..

  Показано с 1 по 3 из 3 (всего 1 страниц)

  • Активный молниеприемник Gromostar 25 (радиус защиты 25 метров)

    Активный молниеприемник Gromostar 25 (радиус защиты 25 метров). Новая технологическая компания Gromostar – Громостар, разрабатывает активные молниеприемники по собственной технологии и имеет значительный успех как на рынке России, так и в Европе. Данный молниеприемник имеет собственный успешный дизайн и зарекомендовал как качественное и проверенное оборудование. Легок в установке и имеет резьбу для установки на мачту М16. Данная компания имеет собственную лаборатория для проведения тестов и также достаточно популярна во всем мире. Вся продукция данной компании Gromostar имеет патенты на всю продукцию и также все сертификаты качества и гарантийные обязательства. Данный вид продукции достаточно широко себя зарекомендовал в области частного и промышленного строительства исходя из-за своей доступной цены и постоянной технической поддержки. Исходя от высоты установки громоотвода Вы сможете достигнуть больших результатов безопасности от повреждения молнией вашего строения. Данная концепция позволяет значительно сэкономить на монтажных работах и значительно ускоряет производство всех работ по установке молниезащиты. В случае необходимости вы сможете оборудовать ваш молниеприемник счетчиком ударов молнии, что дополнительно позволит вам контролировать исправность оборудования. Наши специалисты в кратчайший срок и бесплатно согласно вашему проекту помогут рассчитать и порекомендовать необходимую модель, подходящую к вашему строению и также с удовольствием подберем все необходимые комплектующие для установки всей системы и проведем все необходимые рекомендации по установке. Также обратившись к нам, мы сможем предоставить вам все дополнительное оборудование для качественной работы всего здания или строения. Компания Gromostar оказывает всестороннюю техническую поддержку и помощь всем клиентом, как консультациями, так и дополнительным оборудованием в области безопасности зданий и строений.

    Ниже показаны специальные таблицы для изучения радиуса действия молниеприемника в зависимости от высоты. В любом случае рекомендуем вам обратиться к нашему специалисту за качественной консультацией и правильным выбором соответствующего оборудования.

    Gromostar 25 м ожет поставляться как из стали так из специального сплава меди.

    Технические характеристики

    Зоны защиты активного молниеприемника Громостар 25, для различных категорий защиты и высоты Н
    (в соответствие с нормами EN62305-2 NFC 17-102)

    ΔT [μs]		H 2 м	H 3 м	H 4 м	H 5 м	H 7 м	H 10 м	H 20 м
    25	I	17	25	34	42	43	44	45
    25	II	20	29	40	50	50	52	55
    25	III	23	34	46	58	58	63	65
    25	IV	26	39	50	66	66	69	75


    Данный тип продукта является уникальным и поставляется с оригинальным гарантийным таллоном и также по желанию заказчика может укомплектовываться всей технической документацией по установке. В случае необходимости наши специалисты проведут профессиональный монтаж с выездом на объект и также могут провести замер удельного сопротивления всей системы с оформлением акта работ и гарантийными обязательствами. При необходимости наша компания может укомплектовать весь ваш объект всеми необходимыми дополнительными материалами для всего цикла работ по молниезащите зданий и сооружений.

    Активный молниеприемник SCHIRTEC S-AS (радиус защиты до 30 метров)


    Молниеотвод SCHIRTEC S-AS (радиус защиты до 30 метров) – предназначен для установки зданиях и сооружениях для защиты от удара молнии и прямого попадания в здание. Изготовлен из высококачественной нержавеющей стали и имеет специальную контактную группу для проверки работоспособности. Высокое качество подтверждается сертификатами ISO 9001:2008 и ISO 14001:2004. Данные активный молниепримник может устанавливаться практически на любые строения. Устанавливается на молниеприемной мачте, рекомендуемая высота для установки 5-6 метров. Имеет высокий радиус защиты, может использоваться для нескольких строений одновременно.

    Schirtec – австрийская компания, проводящая исследования, имеет также несколько пунктов изучения систем молниезащиты, отличается использованием специальных сплавов для изготовления систем, очень высокое качество исполнения. Приличный дизайн и системы контроля, счетчики ударов молнии и тестеры. Занимают достаточно большой сегмент рынка в области защиты от молнии в частных строениях. На данном этапе, по нашему мнению, являются наиболее востребованными в сегменте частного строительства на рынке России.




    Активный молниеприемник INDELEC PREVECTRON 3 S40 (радиус защиты до 80 метров)


    Активный молниеприемник INDELEC PREVECTRON 3 S40 (радиус защиты до 80 метров), в зависимости от высоты мачты. Молниеприемник последнего поколения отличается особым качеством и модульной системой изготовления, является одним из лучших мире и имеет полный набор сертификатов всех международных систем, также имеет сертификат РосТехНадзора (сертификат RRS 00-05003). Данный сертификат позволяет использовать данное оборудование на любых объектах с повышенной безопасностью и любым классом защиты, данные типы молниеприемников являются единственными на территории России с таким выданным сертификатом. Особые сплавы, специальный контроль качества, полный контроль за производством делают это продукцию поистине уникальной. Молниеприемник может использоваться как в промышленных системах, так и в частных строениях. Имеет для использования дополнительное оборудование – счетчик разрядов молнии и специальный тестер для проверки. Специалисты компании всегда оказывают техническую поддержку и консультации по установке. Устанавливается на мачту в зависимости от расчета и имеет непосредственное соединение с проводником.




    Prevectron Indelec – компания которую можно со смелостью назвать лидером в разработках систем для молниезащиты зданий и сооружений, Франция, имеет несколько специальных лабораторий по всеми миру и проводит качественные эксперименты в этой области. Разработки данной компании пользуются большим спросом по всему миру. Данные молниеприемники стоят на всех лучших зданиях мира, постоянно проводятся улучшения и данный вид продукта имеет высочайший уровень качества. Новый дизайн, использование самых лучших современных технологий дают этому продукту самую высокую оценку качества.

    Технические характеристики:

    Эффективность - ΔT 40 μс (опережение при срабатывании)

    Стандарт. Отклонение АКТ / ПАС σ σPDA < 0,65 σPTS

    Выдержанный удар молнии - (волна 10/350μс) Iimp 100kA (нормативное испытание)

    Макс. выдержанныж удар - Imax 207 kA (Unicamp)

    Вес нето P 3 кг

    Принцип работы

    Обнаружение нисходящего лидера - Непрерывное измерение элетрического поля (ΔE/Δt)

    Условия развития восходяшего стримера - Optimax®‐ запатентованная технология

    оптимизации условий развития стримера - Пусковой механизм Искрение за счет импульса высокого напряжения

    Внутренняя схема - 3 независимых синхронизированных модулей

    Центральный наконечник - Непрерывная электропроводимость 315 мм² секции – никелированная медь

    Металлический корпус Нерж. сталь 316, эл.магнитное экранирование

    Тестирование на работоспособность - Специальный тестер

    Обслуживание - Заменяемые модули

    Гарантийный срок - 5 лет

    Механические характеристики

    Крепление на мачте - Резьба M20

    Соединение с токоотводом- Специальный соединитель в комплекте

    Упаковка

    Размеры - 438 x 228 x 220 мм

    Аксессуары - в комплекте Соединитель для токоотвода, шестигранный ключ

    Вес - бруто 4,75 кг

    Материал - Подлежит 100% переработке

    Сертификация

    NF C 17 102:2011, приложение C Сертификат Bureau Veritas N°6275241/2/1/3

    Qualifoudre Сертификат Ineris N° N°051166662001

    Одним из последних достижений в этой области, можно считать активную молниезащиту. Она представляет собой систему с использованием активных молниеприемников. Такая защита намного экономичней и не требует особого ухода. При этом здания и сооружения сохраняют свой презентабельный вид, а не превращаются в объект, покрытый множеством проводов.

    Одним из современных представителей систем молниезащиты являеся активный молниеприемник, который имеет ряд преимуществ.

    • Во-первых, он самостоятельно заряжается от окружающего электрического поля, что означает отсутствие необходимости внешнего источника питания.
    • Во-вторых, он имеет достаточно простую конструкцию. Чтобы защитить объект от грозовых разрядов, достаточно установить молниеотвод, а не опутывать здание сетями из проводов. В Москве этот факт особенно важен для сооружений, представляющих архитектурную ценность. К тому же вероятность повреждения молниеотвода снегом или льдом сведена к минимуму, а значит вам не придется платить за постоянный ремонт и обслуживание.
    • В-третьих, активная молниезащита распространяется не только на сам объект, но и на окружающие постройки. Радиус действия зависит от того, какого типа и на какой высоте установлена головка на активный молниеотвод.

    Пассивные молниеприемники один из самых распространенных материалов в обустройстве молниезащиты. Их классификация состоит из высоты и толщины и также некоторых особенностях конструкции

    Молниезащита зданий и сооружений – это важный элемент обеспечения безопасности административных, промышленных и жилых строений. Халатное отношение к данному вопросу может привести не только к серьезной порче имущества, возгораниям, выходу из строя дорогих электроприборов, но и нанести колоссальный вред здоровью человека. Об этом говорит и статистика Министерства по чрезвычайным ситуациям: около 30% пожаров случается из-за попадания в объект грозовых разрядов. Несмотря на это, практика показывает, что многие здания и сооружения в Москве не имеют достаточно надежной защиты от такого серьезного природного явления как молния. Определенная сложность обусловлена тем, что молнию невозможно предугадать или предотвратить. Но это не должно стать причиной бездействия. Современная наука предлагает актуальные решения. На определенном участке молнию можно контролировать с помощью специальной техники, предотвращая разрушительные последствия.

    Следуя нормативным документам, где указаны требования к молниезащите зданий и сооружений, чаще всего проектируются и устанавливаются элементарные молниеприемники и заземления, которые могут в полной мере гарантировать безопасность.

    Проектирование молниезащиты – это серьезная работа, которая должна выполняться специалистами. Существует определенный набор параметров, которые могут повлиять на эффективность. Их и стоит учитывать при проектировании. В первую очередь это высота строений, конструкция кровли, вид строительных материалов и пропускная способность грунтов. Для обеспечения надежной защиты зданий и сооружений проводится анализ этих данных и предлагается оптимальное решение.

    Сегодня существует два типа молниезащиты:

    • Активная молниезащита. Работа таковой обеспечивается активными молниеприемниками, которые способны генерировать высоковольтные импульсы, создавая искусственный лидер. Он захватывает молнию на большом расстоянии от объекта и направляет ее на землю, обеспечивая надежную защиту.
    • Пассивная молниезащита. Это традиционный вид, который предполагает прямое попадание разряда в стержни громоотводов и его безопасное заземление.

    Таким образом молниезащита частного дома всегда обеспечивает защиту и выбор системы всегда остается за вами или лучше за специалистами исходя из экономических условий.

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется , молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

1. Активные;
2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Молния – это природное явление, обладающие большой разрушительной мощью. Электрический заряд, который содержит в себе молния, стремится попасть в наивысшую точку, чаще всего это крыша дома, антенна, дерево. Последствия такого попадания становится пожар, скачок напряжения, в результате чего могут погибнуть люди, повреждается здание, бытовая техника, электроника. Поэтому при строительстве необходимо уделить особое внимание защите дома.

Молниезащита частного дома бывает двух видов – внутренняя и внешняя.

Работа внутренней молниезащиты направлена на защиту техники и проводки дома от перенапряжения. Внешняя защита напрямую отводит заряд молнии в землю.

молниезащита частного дома фото

Строение внешней молниезащиты

Внешняя защита состоит из молниеотвода (громоотвод), токоотвода и заземлителя.

Важно: заземление молниеотвода должно быть отдельным от общего контура заземления дома.

Молниеотвод непосредственно на себя улавливает молнию, это происходит в первую очередь из-за материала из которого его изготавливают, после чего с помощью токоотвода энергия уходит в землю.

В зависимости от принципа действия, система внешней молниезащиты подразделяется на пассивную и активную.

Пассивная система

Чаще всего используют пассивную систему защиты от молний. Из-за простоты конструкции, вы сможете самостоятельно установить ее, не прибегая к помощи специалистов. Но при всем при этом следует учесть несколько нюансов – материал кровли, вид крыши, тип грунта. При установке такой системы следует учитывать затраты на ежегодную эксплуатационную проверку.

Выделяют следующие типы пассивной защиты:

штыревая – молниеотвод устанавливается на кровле и с помощью токоотвода (проволока сечением не менее 6 мм), который крепится к заземлителю, заряд отводится в землю. Система проста по конструкции, чаще всего используется на металлических крышах, недорога, но имеет малую площадь действия.

Важно: молниеотвод для металлических крыш изготавливают из круглой стали и устанавливают на 1,5 – 2 м выше наивысшей точки дома.

тросовая – здесь в качестве молниеотвода используется трос, натянутый между двух подпорок, который соединяется с токоотводом и заземлителем. Такая конструкция предпочтительна для временных сооружений, павильонов, а также для крыш, покрытых шифером.

Важно: трос или проволока натягивается на высоте до 50 см от кровли.

сетчатая – наиболее сложная система по монтажу, используется на крышах, покрытых металлочерепицей, и представляет собой сетку.

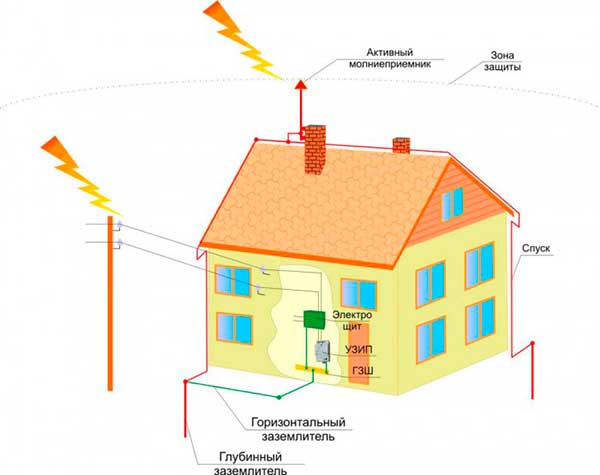

Активная система

Принцип действия активной молниезащиты заключается в том, что молниеприемник ионизирует воздух вокруг себя, тем самым перехватывая заряд молнии. Такая система стоит значительно дороже пассивной, но радиус ее действия около 100 метров, что позволит вам защитить не только дом, но и ближайшие строения. К основным достоинствам можно отнести – компактность, не броскость, автономность работы.

Строение внутренней молниезащиты частного дома

Внутренняя защита дома заключается в установке специального оборудования, которое будет непосредственно подключено к электрощитовой. Ограничители перенапряжения позволят сохранить ваш дом от потерь, не только когда в ваш дом попадет молния, но также от всевозможных скачков напряжения. Также для этих целей используют устройство защиты от импульсных перенапряжений (УЗИП), которые устанавливают на вводе в дом. Принцип их работы заключается в отводе излишнего импульса через заземление.

Схема подключения УЗИП

Заземление частного дома

Заземление дома играет большую роль в защите дома от различных происшествий, в том числе - удар молнии, скачок напряжения в сети из-за аварии. Существует несколько видов заземлений, среди которых выделяют – фундаментальное, глубинное и кольцевое. Перед установкой заземления необходимо произвести расчет с учетом сопротивления грунта, промерзания земли. Заземлительный контур можно сделать самостоятельно, для этого вам понадобится заземлители, изготовленные из меди, или стали, а также металлоконструкция которая будет их соединять между собой. Заземлители с металлосвязью должны создать жесткий контур в виде равностороннего треугольника. В качестве вертикальных заземлителей могут быть использованы равнополочные уголки, арматура или трубы, которые соединяют между собой металлическими полосами. Лучше всего в качестве крепления использовать сварку. Чтобы произвести правильный монтаж заземления, необходимо вырыть траншею от дома, глубиной 0,5 – 0,7 м, которая будет заканчиваться треугольной ямой. Вертикальные заземлители забиваются на одинаковом расстоянии друг от друга, глубиной не менее 2 метров. Они соединяются горизонтальными полосами между собой, длина полос 1,2 м. К одной вершине треугольника присоединяется шина, которая прокладывается к фундаменту дома. С помощью медного провода сечением не менее 6 мм шина соединяется с электрощитом дома.

Заземление для молниезащиты может быть выполнено так же, либо линейным способом. В котором заземлители соединяются между собой на одной линии. Используют не менее трех заземлителей. Минусом такой системы является снижение ее эффективности из-за воздействия электродов друг на друга. Также следует учитывать, что при выходе из строя первого заземлителя, перестает работать вся система.

Молниезащита в частном доме своими руками.

В качестве громоотвода можно использовать металлический штырь, трубу, закрытую сверху или любой конус изготовленный из меди, алюминия или оцинкованной стали. Молниеприемник устанавливают таким образом, чтобы он был на 1,5 м выше наивысшей точки кровли. Закрепить его можно непосредственно к крыше, антенне, дымоходе.

Важно: молниеотвод нельзя красить и изолировать.

Громоотвод соединяют с токоотводом, в качестве которого используется проволока сечением не меньше 6 мм. Для соединения молниеприменика и громоотвода применяют сварку или болтовое соединение. Токоотвод спускают с крыши и направляют к заземлителю в землю. Провод спускают таким образом, чтобы он находился в отдалении от окон и дверей. Токоотвод укрепляется вдоль стены с помощью специальных креплений.

Важно: избегать поворотов токоотвода под острым углом – чревато возникновением искрового заряда.

Крепление провода токоотвода с заземлителем.

Молниезащита требует ежегодного ухода за ней, проверку целостности соединений, креплений, если необходимо проводим зачистку и подтяжку болтов.

Стержневой громоотвод дома:

молниеприемник;

деревянная мачта;

токоотводящий провод;

заземлитель;

место соединения конца токоотвода и заземлителя; 6 - фундамент;

уровень почвы.

Молниезащита частного дома с крышей из металлочерапицы выполняется в виде сетки, которую изготавливают из провода и крепится непосредственно к черепице.

Важно: при установке молниезащиты, крыша должна иметь несгораемую подложку.

Видео
