Молния - один из самых страшных врагов для частного дома. Её разрушительная сила настолько велика, что лишиться крова можно за считаные секунды. Конечно, случай попадания молнии в дом не самая частая причина потери недвижимости. Многим просто повезло иметь жилище рядом с громоотводами, линиями электропередач или высокими вышками. Однако пока существует опасность внезапного и полного уничтожения всего имущества, вряд ли можно жить спокойно.

Многократно увеличивается вероятность попадания молнии в дом, если он расположен на возвышенности или возле водоёмов. В таких случаях выполнение молниезащитного контура при строительных работах обязательно. СНиПом все частные строения классифицируются как здания, имеющие третий класс пожарной безопасности, а значит, подлежат защите от молний в обязательном порядке. Как правило, молниезащита проектируется вместе с домом и устанавливается в процессе его строительства.

Насколько необходима защита от молнии частному дому

Чтобы правильно выстроить молниезащиту , нужно знать природу возникновения молнии. По причине накопления большого электрического заряда в дождевых тучах, происходит импульс огромной силы, иными словами - разряд электрического тока по самой верхней точке на местности.

Сила тока электрического разряда при ударе молнии достигает 100 тысяч ампер, а в некоторых случаях до 200 тысяч ампер. Каждую секунду на планете происходит около двух сотен молний. Даже если учесть, что вероятность попадания её в какой-то конкретный дом не так и велика, все равно лучше заранее обезопасить своё жилище и произвести монтаж конструкции, защищающий дом от удара молнии.

Во время прохождения электрического разряда через материалы дома происходит выделение колоссальной тепловой энергии, что становиться причиной пожаров и разрушений. Как известно, большая часть загородных строений возводится из деревянных материалов, а именно они больше всего подвержены риску быстрого воспламенения.

Исходя из этого, молниезащита дома становится важной и обязательной задачей при его возведении. Более того, независимо от месторасположения жилого строения в городе или за его пределами и типов строительных материалов, применяемых для его возведения, защита от молнии должна быть.

Принципы действия и виды молниезащиты

Молниезащита для частного дома может быть двух типов:

1. Активная.
2. Пассивная.

Традиционно применяют первый вид защиты - пассивный, который состоит из молниеприемника, отвода для тока и заземления. Принцип действия такой защиты очень прост . Молния, ударяя в приёмник, проходит через молниеотвод, который направляет разряд в землю. При проектировке любой системы защиты от молнии нужно учитывать особенности материала, из которого сделана кровля, конструкцию крыши и её особенности.

Активная молниезащита работает по несколько другому принципу. Разряд электрического тока перехватывается молниеприемником, который создаёт вокруг себя ионизированное поле, притягивая молнию. Далее принцип работы идентичен пассивной защите. При этом активный её вид действует в радиусе до ста метров, а пассивный защищает только сам дом.

Активная молниезащита наиболее предпочтительна и именно её устанавливают во многих странах для защиты дома и всей прилегающей территории. Однако она имеет высокую стоимость, что не всегда её установка может быть целесообразной.

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста , её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

Любой молниеотвод имеет три главных составляющих, как показано схеме:

1. Молниеприемник.
2. Токоотвод.
3. Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

• штырь из металла;
• металлический трос;
• металлическая сетка.

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева - оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод - одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления. Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер.

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько , то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии - контур заземления. Его задача - обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Уход за молниезащитой

Каждый год перед началом сезона гроз следует уделять особенное внимание профилактической проверке молниезащиты дома. Все составляющие молниеотвода и места крепления нужно осмотреть, в случае необходимости произвести окраску или ремонт.

Каждые три года нужно проводить капитальный осмотр всей системы. Проверить места соединений токоотвода и контура заземления, контакты зачистить и подтянуть там. Неисправные зажимы - заменить .

Каждые пять лет производится осмотр электродов контура заземления. Для этого их нужно извлечь из земли и внимательно проверить на наличие коррозии. Если по её причине сечение электродов уменьшилось более чем на треть, то их следует заменить.

Владельцу частного дома важно позаботиться о безопасности во время грозы. Сила тока при ударе молнии способна превысить 100 000 А, и ее попадание в постройку опасно для жизни людей и сохранности имущества. Установка в частном доме громоотвода дает возможность отвести в землю мощный электрический разряд, обезопасив строения от разрушения и возгорания. Работы можно выполнить самостоятельно – для этого достаточно подобрать необходимые материалы, провести расчеты, вооружиться лопатой и аппаратом для сварки.

Простейшая схема громоотвода

Принцип работы

Громоотвод в доме не сложно сделать своими руками, его конструкция предельно проста. Принцип его функционирования следующий: молниеприемник, расположенный на высоте, притягивает к себе грозовые электрические разряды в радиусе своего действия и перенаправляет их в землю по токоотводу. Радиус действия зависит от высоты мачты, рекомендуется рассчитать конструкцию таким образом, чтобы одна установка оберегала от попадания молнии все надворные постройки на участке .

Существуют разные варианты устройства громоотвода, но наиболее простым и распространенным типом является стержневая конструкция . Такой громоотвод монтируется на крышу постройки или на отдельно стоящую мачту.

Стержневая конструкция громоотвода

Устройство защитной системы

Конструктивно громоотвод-молниеотвод состоит из следующих элементов :

1. молниеприемник (служит для перехвата грозового разряда);
2. заземлитель (обеспечивает плотный контакт системы с грунтом);
3. токоотвод (служит для соединения молниеприемника с заземлителем, транспортирует грозовой разряд).

Молниеприемник

Планируя создать защитное устройство для частного или дачного дома, подбирают молниеотвод с оптимальными параметрами. Обычно эту функцию выполняет металлический стержень, возвышающийся над наиболее высоким строением на территории участка.

В зависимости от конструктивных особенностей системы защиты, некоторые части дома способны служить частями громоотвода. Речь идет о металлической кровле, ограждениях и водосточной системе из металла.

Стальная молниезащита на мягкой кровле

При этом важно, чтобы металлическая кровля представляла собой цельное покрытие без разрывов. Минимально допустимая толщина листового материала определяется в зависимости от вида металла и для железа равна 4 мм, для меди 5 мм, для алюминия 7 мм. У кровельного покрытия не должно быть внешнего изоляционного слоя – исключение составляет антикоррозийная краска по металлу.

Части системы водостока и ограждения разрешается задействовать в качестве молниеприемника только в случае, если толщина металла превышает показатели для кровли.

Стержень молниеприемника закрепляют таким образом, чтобы он был выше хотя бы на полметра самой высокой точки на территории вокруг дома, включая макушки деревьев .

Токоотвод

Данная часть дачного громоотвода изготавливается из проволоки-катанки или полоски неизолированного металла. Рекомендуемое сечение токоотвода из стали – 50 кв. мм, из меди – 16 кв. мм, из алюминия – 25 кв. мм.

Токоотвод на крыше из металлочерепицы

Токоотвод прокладывается таким образом, чтобы он соединял молниеприемник и заземлитель по кратчайшему расстоянию, в идеале – по прямой.

Допускается монтировать токоотвод как снаружи, так и внутри стены постройки, но во втором случае они должны быть выполнены из негорючего материала. Минимальный зазор между наружным токоотводом и стеной из горючего стройматериала – 10 см. При прокладке следует избегать поворотов токоотвода под острым углом, иначе на этих участках возрастает риск возгорания из-за возникновения искрового разряда.

Заземлитель

Заземлитель монтируется из стальных или медных элементов, причем для стали площадь сечения составляет 80 кв. мм, а для меди – 50 кв. мм. Заземление громоотвода требует подготовки траншеи длиной не менее 3 метров и глубиной от 0,5 метра. По концам траншеи в грунт вбивают по металлическому пруту, и соединяют их между собой, приварив проводник из того же материала.

Траншея для замкнутого заземлителя

К этой конструкции приваривают отвод, ведущий к дому. К отводу подсоединяется токопровод. Места сварки обязательно прокрашивают. Траншею под заземляющий элемент защитной установки обустраивают не ближе 1 метра от стены дома и не ближе 5 метров от дорожек и входной группы дома.

Инструкция по изготовлению

Прежде чем устанавливать систему защиты от молний, нужно подготовить проект, произвести расчеты и подобрать необходимые материалы.

На этапе проектирования рассчитывают оптимальный размер молниеотвода, чтобы установка полностью защищала зону застройки вашего участка. Если речь идет о стержневых молниеотводах, способных защитить частный дом или дачу, они обеспечивают защитную зону в форме конуса с углом наклона в 45-50 градусов.

Расчет высоты расположения молниеприемника ведется по формуле h = (rх+1,63hx)/1,5, при этом :

• h – искомая высота громоотвода стержневого типа;
• rx – радиус защитной зоны на высоте расположения верхней точки дома, который требуется защитить;
• hx – высота защищаемого дома.

Данная схема подходит для вычисления громоотводов, высота которых не превышает 150 м, а этого значения с лихвой хватит на частный дом.

При подборе материала изготовления следует обратить внимание на рекомендуемые величины площади поперечного сечения элементов системы. Значения зависят от уровня электрического сопротивления стали, меди и алюминия. Если ориентироваться на технические характеристики металлов, то лучше выбрать медь. Но стальной профиль значительно дешевле .

Сечение токоотвода заметно меньше, чем у остальных элементов, рекомендуется плавно нарастить его толщину по направлению от молниеприемника к заземлению. Наиболее эффективны в работе системы, все элементы которой выполнены из одного металла.

Необходимо правильно подобрать место для установки громоотвода. Конец молниеприемника должен располагаться выше самой высокой точки на участке, а конус зоны защиты должен закрывать дом и, по возможности, другие постройки во дворе. Дом должен полностью попадать в защитный конус, следовательно, чем дальше от дома смонтирован громоотвод, тем выше он должен располагаться.

Конус зоны защиты от молнии и грозы

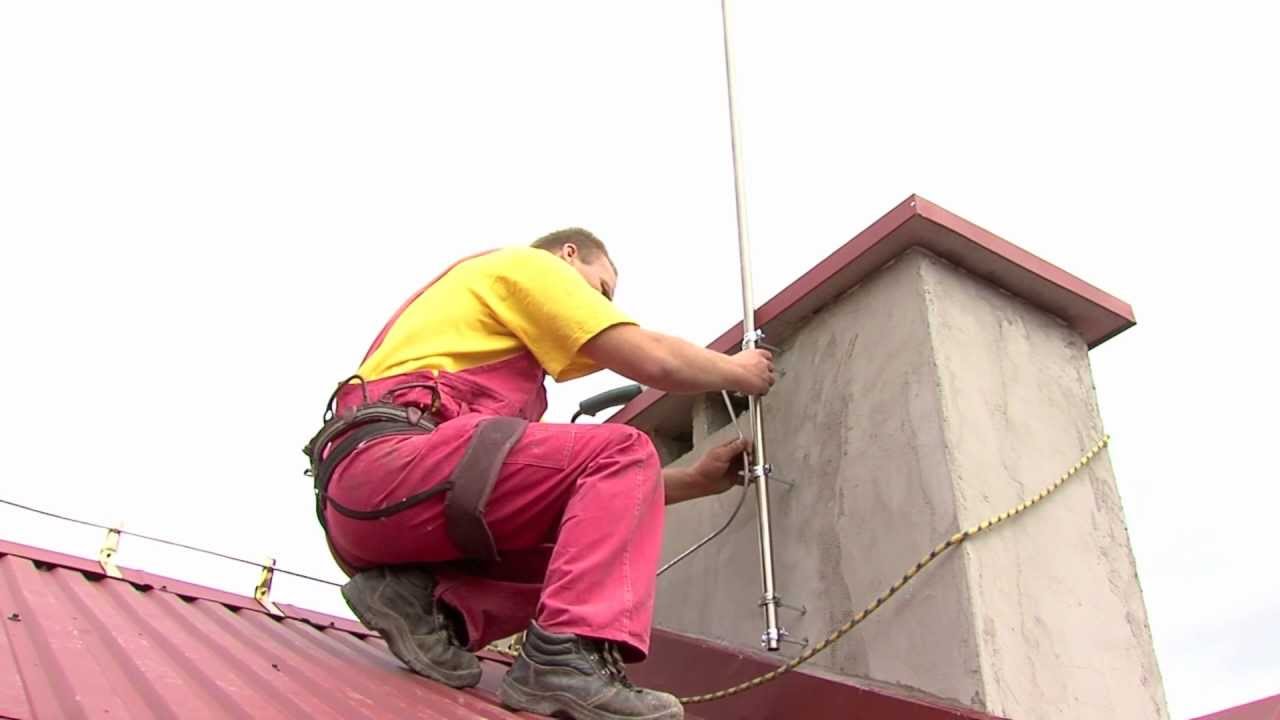

Дешевле и проще всего смонтировать молниеприемник на крыше, в этом случае не требуется установка специальной опоры требуемой высоты . Не стоит крепить вертикальный штырь молниеотвода по центру крыши. Если расположить его вдоль одной из стен, снижается вероятность того, что молния попадет в кровлю.

Продумайте расположение заземлителя. Во время грозы рядом с этим устройством не должны находиться люди, поскольку в землю будут уходить мощные электрические разряды. Создавая проект, соблюдайте регламентированные расстояния от стен дома, его крыльца и дорожек. Свободный доступ к участку с заземлителем перекрывают ограждением, декоративными посадками, садовыми скульптурами. Рекомендуется установить предупреждающий знак.

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения . Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Если для изготовления молниеприемника выбрана полая металлическая труба, ее верхний торец требуется закрыть заглушкой из того же металла и заварить.

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Уход за конструкцией

Смонтированную из металла молниезащиту следует регулярно осматривать для выявления очагов коррозии. Каждую весну, до начала сезона гроз, проверяют контакты защитной системы. При необходимости их зачищают, поскольку из-за плохого контакта может возникнуть размыкание системы, возгорание при попадании грозового разряда.

Коррозия металла контура

Не реже, чем раз в три года, проверяют степень коррозии заземляющего контура, для чего его откапывают и осматривают. Сильно поврежденные коррозией элементы требуется заменить на новые. В противном случае громоотвод в какой-то момент не сможет справиться со своими функциями.

Грамотный расчет и правильный монтаж громоотвода обезопасит ваш дом. Все работы можно выполнить своими силами.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное - отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

• стержневой молниеприемник;
• в виде сетки;
• тросовой молниеприемник;
• покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

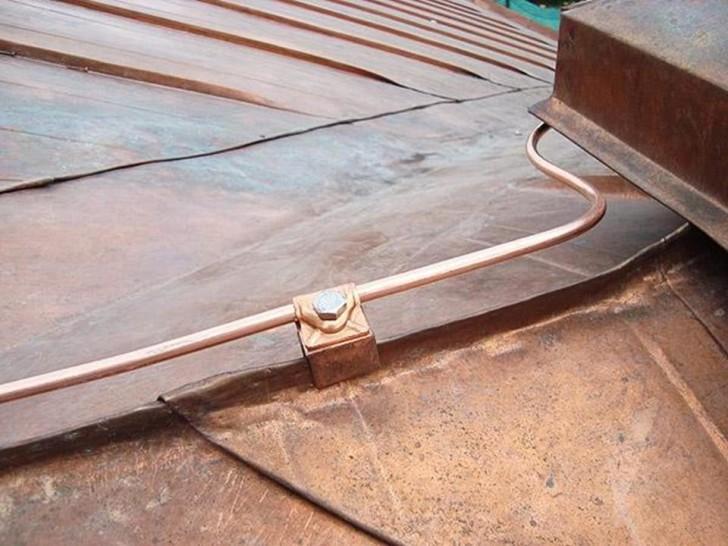

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть - сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

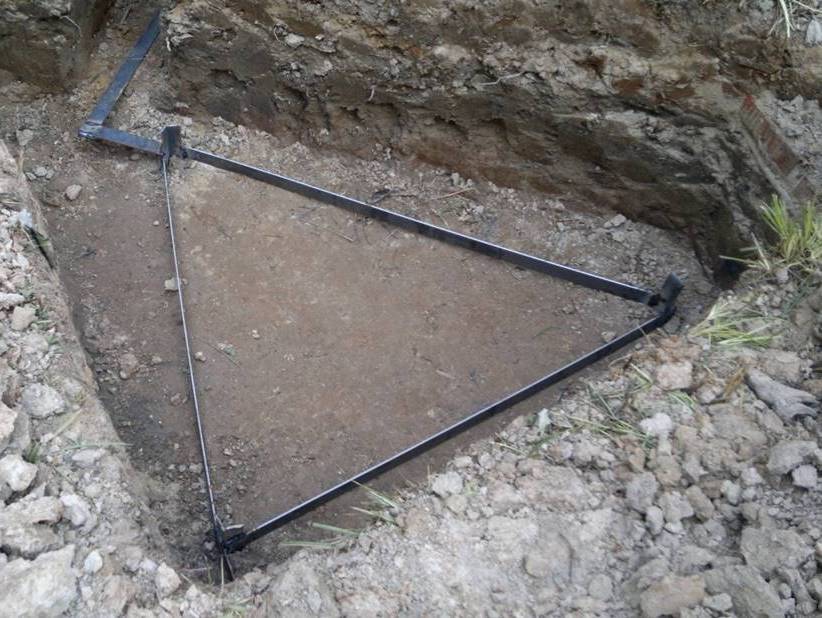

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

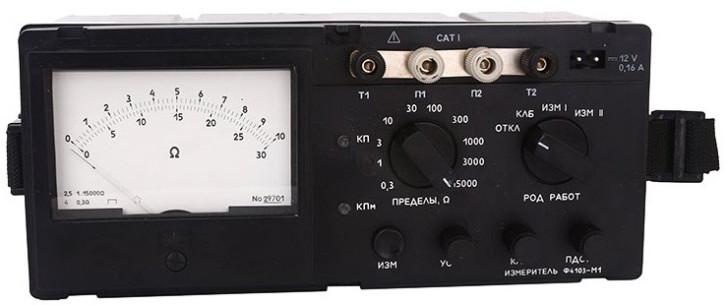

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Соответственно, сооружать не громоотвод, а молниеотвод.

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

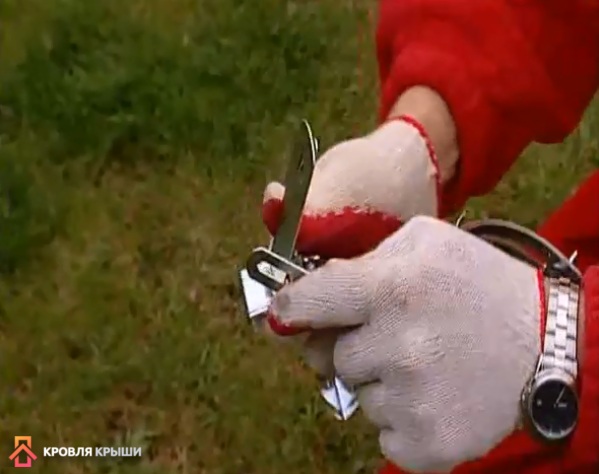

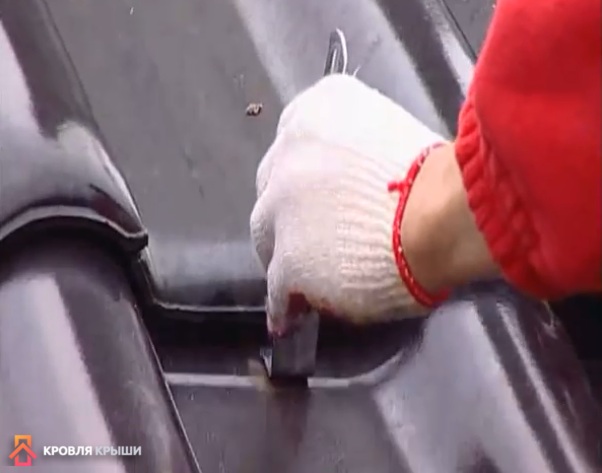

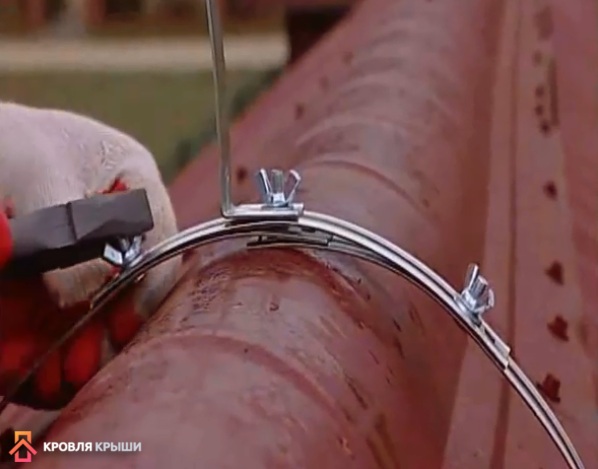

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

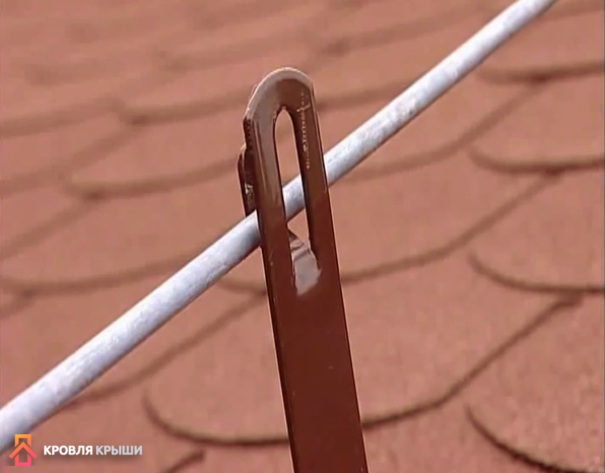

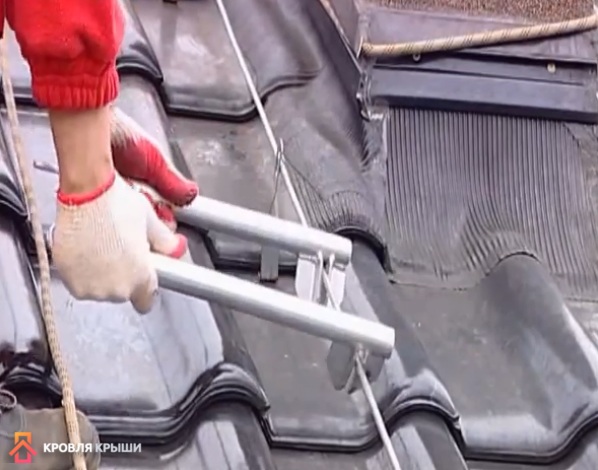

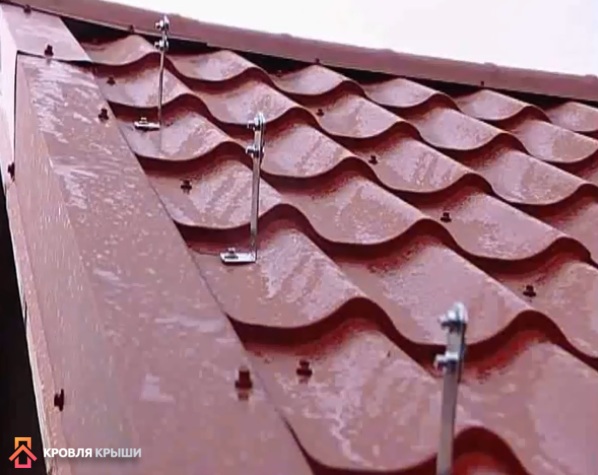

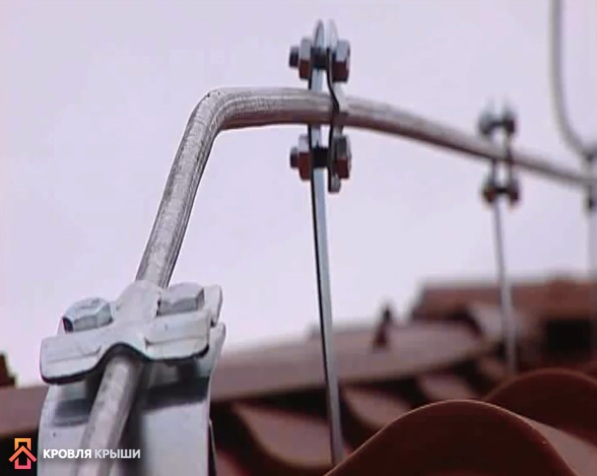

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

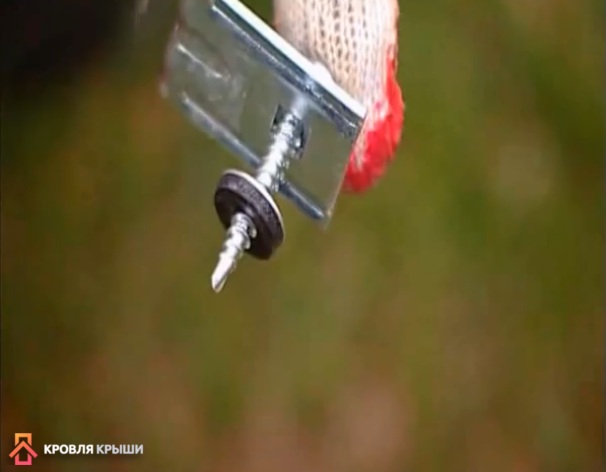

1. Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками.







2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом.









3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза.











4. Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки.









Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Цены на держатели для токоотвода

Держатели для токоотвода

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Установленные на доме токоотводы присоединяется к заземлению.

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Цены на стабилизаторы напряжения

Стабилизаторы напряжения

1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам.

Видео – Монтаж громоотвода

Громоотвод необходим в первую очередь потому, что заряд, накапливаемый в грозовых облаках, способен нанести немало ущерба в случае его попадания в жилые постройки.

Почему опасны молнии? Обычно их мощность составляет 100 000 А, но иногда этот показатель достигает 200 000.

Попадая во что-либо, такой мощный поток энергии вызывает нагрев, который в свою очередь становится причиной пожаров.

Именно поэтому в домах необходима , чтобы не было опасности возникновения возгорания, а заряд отводился в землю.

Конструкция громоотвода

Громоотвод должен состоять из этих элементов:

• молниеприемник (принимает на себя заряд, перехватывая его);
• токоотвод (его функция - направление принятого тока в полость земли);
• заземлитель (позволяет обеспечить соединение дома, прибора и земли).

Система громоотвода должна быть выполнена в соответствии с учетом конструктивных особенностей элементов.

Важно, чтобы металл применялся в производстве всей системы один и тот же.

Молниеприемник для громоотвода своими руками

Приемником послужит стержень, выполненный из стали. Он должен быть выше самой верхней точки дома. Основные особенности:

• сечение 50 мм квадратных;
• проволока катанка должны быть с диаметром восемь мм;
• стержень можно заменить установить медный, но тогда сечение должно составить 35 мм.

Молниеприемником может быть даже водосточная труба, поскольку она состоит из металла.

Также можно остановиться на , кровле, если таковые аналогичным образом произведены из металла.

Схема монтажа будет выглядеть следующим образом:

Громоотвод в доме устанавливается в случае, если кровля произведена из алюминия, железа, меди.

Важно, чтобы материал был целостным, иначе ток не попадет в отводящие элементы.

Также нельзя допускать при обустройстве громоотвода наличие теплоизоляционного материала крыши.

Вообще покрытий быть не должно. Исключение - тонкий слой краски, которая призвана придавать антикоррозийный эффект.

Для соединения всех элементов громоотвода необходимо использовать цельную арматуру.

Если толщина материала крыши превышает установленные значения:

• для алюминия это 7 мм;
• для меди 5 мм;
• для железа 4 мм.

Также, если покрыта теплоизоляционным материалом, в качестве молниеприемника нужно использовать трубу.

Если кровля разделена на несколько отдельных элементов, соединить их можно арматурой.

Токоодвод для громоотвода своими руками

Токоотводом послужит тот же материал, из чего состоят молниеприемник. Помогут сделать расчет сечения следующие показатели:

• алюминий - 25 мм квадратных;
• медь - 16 мм квадратных;
• сталь - 50 мм квадратных.

Непосредственно установка молниезащиты не предполагает токоотвод, который ведет по долгому пути.

Длина должна быть максимально короткой. Также нельзя допускать поворотов и, тем более, острых углов.

В таком случае возрастает вероятность, что на повороте появится искра, которая приведет к возгоранию.

Токоотвод состоит из металлической полосы и проволоки катанки. Он может быть проведен внутри стены, если она не состоит из легко воспламеняемого материала.

Крепление осуществляется металлическими скобами в любом случае. Если стены легко воспламеняемые, токоотвод нужно устанавливать не ближе, чем за 10 сантиметров от них.

Если вы проводите на этапе строительства , проследите, чтобы между проводами и токоотводом было расстояние больше 10 см.

Внимание: изолировать и окрашивать элементы громоотвода нельзя!

Как сделать заземлитель для громоотвода

Заземлители производят из таких материалов:

• медь - сечение 50 мм квадратных;
• сталь - сечение 80 мм квадратных.

Как установить заземлитель?

Очень легко: потребуется создать яму глубиной около 1-2 метра, вставить прутья из стали или меди, сварить их между собой, закрепить и подключить арматурой.

Все элементы проще устанавливать из стали, поскольку она считается в качестве оборудования для громоотводов наиболее надежной.

Чтобы избежать , лучше установить молниеприемник как можно выше.

Отлично, если возле дома есть высокое дерево, на которое и будет установлен элемент системы.

Заземлитель устанавливается не ближе, чем 1 метр от стены дома. Это обусловлено тем, что необходимо достаточно места для распределения отведенной энергии.

В противном случае в доме может возникнуть короткое замыкание, будут перепады напряжения.

Также необходимо помнить, что от дорог и заборов, особенно если они состоят из металла, должно быть не меньше 5 метров до заземлителя.

Почему важно устанавливать молниерпиемник как можно выше? В таком случае он сможет захватывать энергию с молнии под большим углом. Чем ниже приемник - тем хуже осуществляется захват.

Поможет вам найти ответы, на интересующие вас вопросы.
