Общие характеристики электродных котлов

Принцип нагрева теплоносителя между двумя электродами за счет движения заряженных частиц обусловливает простейшую конструкцию этого вида нагревателей. Отрезок полой стальной трубы со вставленным в нее металлическим стержнем – вот и все основные элементы, из которых состоят экономичные электродные котлы отопления. С обеих сторон труба герметично закрыта, а по бокам приварены патрубки для присоединения трубопроводов системы отопления. Ко внутреннему металлическому стержню подключается фаза электрической сети, к корпусу аппарата – ноль. Теплогенераторы мощностью свыше 5 кВт изготавливаются с тремя стержнями для подключения трехфазной сети.

Электродные котлы Галан

Проходящий через электроды и воду переменный ток заставляет ионы солей кальция и магния, содержащихся в воде, менять направление своего движения 50 раз в секунду, в соответствии с частотой 50 Гц. Благодаря этому процесс электролиза становится неполноценным и вещество не переносится от одного электрода к другому, как при постоянном токе. Исходя из сказанного, можно подвести итоги:

• изделие имеет небольшие размеры, это очень удобно при монтаже;
• конструкция аппарата очень простая и не требует постоянного обслуживания;
• электродные котлы для отопления частного дома очень эффективны в работе (КПД 97-99%);
• как показывает практика, при работе с простой водопроводной водой очистку рабочих поверхностей надо производить 1 раз в 3-4 года;
• электроустановка очень надежна в работе, поскольку в ней просто нет деталей, которые могут сломаться или испортиться;
• доступная всем слоям населения стоимость.

Электродные отопительные установки

При выборе электрического источника тепла в частный дом можно воспользоваться таким советом: если при внимательном визуальном осмотре видно, что агрегат сделан добротно, то и работать он будет хорошо и надежно.

Обращайте внимание на качество изготовления изделия в целом: надежность креплений, отсутствие перекосов корпуса и контактов, целостность лакокрасочного покрытия, качество сварных швов. Что касается выбора из множества производителей, предлагающих вам электродный экономичный котел, то это не слишком важный вопрос, поскольку принцип действия для всех электродных аппаратов один и экономичность их абсолютно одинакова.

Другое дело, что перед покупкой понадобится выполнить подбор и расчет электродного котла по необходимой тепловой мощности. При этом за основу можно принять следующее утверждение:

Удельное количество теплоты, потребное на обогрев 1 м2 жилого помещения высотой до 3 м составляет 100 Вт с учетом всех запасов и погрешностей.

Зная общую площадь здания по наружному обмеру, вы легко можете рассчитать необходимую тепловую мощность. По ней следует выбрать электронагреватель из предлагаемого модельного ряда, приняв ближайший по мощности, только в большую сторону.

Если вы планируете в ближайшее время расширять отапливаемую площадь, а следом и отопление частного дома, то можно приобретать электрокотел с двукратным запасом, это абсолютно не отразится на экономичности. Данный факт объясняется тем, что любой электродный отопитель всегда работает на полную мощность, температуру теплоносителя или воздуха в доме регулирует автоматика, которая включает и выключает электроустановку при необходимости. Более мощный агрегат будет меньше времени затрачивать на нагрев теплоносителя и после этого отключаться, в этом вся разница.

Дополнительные факторы

К подбору автоматики с исполнительным устройством надо отнестись очень внимательно. Дело в том, что комнатный регулятор температуры или контроллер управления климатом не может напрямую подавать напряжение на электронагреватель, поскольку в цепи протекает слишком большой ток. Для этого применяются устройства – посредники: реле, пускатели и так далее. При использовании электродных котлов для отопления совместно с электромагнитными пускателями или контакторами будьте готовы к громким щелчкам, раздающимся на весь дом при включениях агрегата. Чтобы этого избежать, лучше выбрать бесшумный блок управления на тиристорах.

Многие производители в техническом паспорте или руководстве по эксплуатации изделия дают рекомендации, в соответствии с которыми надо готовить теплоноситель для электродных котлов. Это очень важный момент, от содержания солей в теплоносителе зависит эффективность работы агрегата. Если их количество невелико, как в дистиллированной воде, то проводимость воды будет очень слабой, а электрическое сопротивление – высоким. Котел попросту не будет функционировать. И наоборот, если вода «пересолена», то процесс идет слишком бурно и возникает частичный перенос вещества, как при электролизе. В результате происходит ускоренный износ и уменьшение рабочей поверхности центрального электрода. На рисунке показан электрод, отработавший 2 года с водопроводной водой (справа) и соленой водой из скважины (слева).

Заключение

В действительности электродные генераторы тепла очень надежны, притом, что имеют низкую стоимость. Но следует учитывать, что в силовой цепи электрокотла часто возникает большой ток, надо применять провода и кабели соответствующего сечения, это вопрос вашей безопасности. Поэтому для монтажа и подключения оборудования стоит привлечь специалиста – электрика.

Иногда ситуация складывается таким образом, что при выборе источника энергии для системы отопления собственного дома наиболее приемлемым, а порой – даже единственно возможным вариантом видится использование электричества. Газовые сети пока что пришли еще не в каждый населенный пункт и не к каждому зданию. Использование твёрдого топлива становится рентабельным лишь в тех регионах, где оно действительно доступно и дешево. По котлы на дизельном топливе – вообще отдельный разговор, так как само по себе такое оборудование стоит очень дорого, и организация правильного и безопасного хранения хотя бы минимального запаса солярки – задача также непростая.

Электричество, надо полагать, есть в каждом загородном доме. Понятно, что многих отпугивает высокий уровень тарифов, но случается, что иного выхода просто не остаётся. Естественным желанием хозяев становится подобрать оборудование с минимальным потреблением энергии и максимальной теплоотдачей. Поэтому столь высокую заинтересованность потребителей в последнее время вызывает электродный котел для отопления частного дома.

На фоне своих «собратьев-конкурентов», то есть электрических котлов иных типов, именно электродные можно назвать самыми неоднозначными по отзывам, по приписываемым им невероятным качествам, которые соседствуют с разгромной критикой. Следует с осторожностью воспринимать эти полярные мнения, так в подобных ситуациях, скорее всего, правда расположилась где-то между крайностями.

Возможно, вас заинтересует информация о том, какой подойдет

Цель данной публикации – помочь несведущему читателю разобраться, что же такое электродный котел, как он устроен. Ну и, конечно, насколько следует обращать внимание на действительные и мнимые достоинства и недостатки. Будет приведен краткий обзор моделей, представленных в продаже, затронуты некоторые вопросы по установке и обслуживанию такого оборудования.

Базовое устройство и принцип действия электродного котла

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

Предупреждение: подобные эксперименты – весьма опасны, и повторять их не следует. Велика вероятность получения электрической травмы или возникновения пожароопасной ситуации от короткого замыкания. В наше время – предостаточно миниатюрных кипятильников заводского производства.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду. Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали. Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае, теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

А вот название «катодный» или «анодный» котел – совершенно не корректное, так как в режиме постоянного напряжения подобная схема попросту неработоспособна.

Как устроен электродный котел отопления?

Простота принципа работы такого котла предопределяет и весьма несложное устройство самого нагревательного прибора. Несмотря на достаточно широкое разнообразие представленных в наше время в продаже моделей, практически все они и внешне схожи между собой, и имеют примерно одинаковую компоновку.

Разница лишь – в некоторых нюансах внешнего исполнения в различных производителей, и в особенностях управляющей аппаратуры (которая, по сути, чаще всего уже котлом не является и приобретается отдельно).

Электронные котлы могут быть предназначены для работы от сети переменного тока 220 В, или от трехфазной – 380 В. Это предопределяет некоторое различие в их конструкции.

Рассмотрим для начала, как устроен однофазный котел.

Он представляет собой металлический корпус цилиндрической формы (поз. 1). Этот отдел служит не только для обеспечения протока теплоносителя – металлические стенки корпуса играют роль одного из электродов. Для этого на корпусе предусматривается клемма подключения «нулевого» провода (поз. 2). На рисунке показано упрощённо, но часто эта клемма расположена скрыто, так как убрана в коммутационный блок котла.

Цилиндрическая часть корпуса с одной стороны заканчивается патрубком для подключения к трубе подачи отопительного контура (поз. 3) – именно отсюда в систему будет поступать разогретый в котле теплоноситель (показано розовой стрелкой). Подача же теплоносителя осуществляется через другой патрубок, расположенный перпендикулярно оси главного цилиндра (поз. 4 и голубая стрелка соответственно).

Ровно по центру главного рабочего цилиндра размещен второй электрод (поз. 5). Естественно, должен соблюдаться необходимый зазор между ним и стенками – именно в этом промежутке и будет происходить быстрый нагрев теплоносителя. С этой стороны рабочий цилиндр заглушен – здесь размещён блок коммутации, включающий и клемму для подсоединен ия фазного провода. (поз. 6).

На рисунке, просто для наглядности, показан своеобразный «макет», котел самодельного изготовления. Естественно, в моделях заводской сборки все это выглядит более аккуратным.

Отличия в трехфазных моделях, по сути, только в конструкции электродов, и в связанном с этим увеличением габаритов всего изделия.

На корпусе котла все равно предусмотрено клеммное подключение, оно предназначено для коммутации провода нуля и заземления. А внутри рабочего цилиндра расположены три электрода (по числу фаз), которые конструктивно размещены на общей диэлектрической колодке на равных расстояниях – по углам равностороннего треугольника.

Электроды являются заменяемой деталью котла – их, в случае выхода из строя, можно заменить на новые.

Безусловно, в той области, где рабочий центральный цилиндр заглушен блоком коммутации, предусмотрена надежная гидро- и электротехническая изоляция. В заводских моделях, чтобы минимизировать вероятность получения обитателями квартиры электротравмы, корпус покрыт специальным изоляционным полиамидным составом.

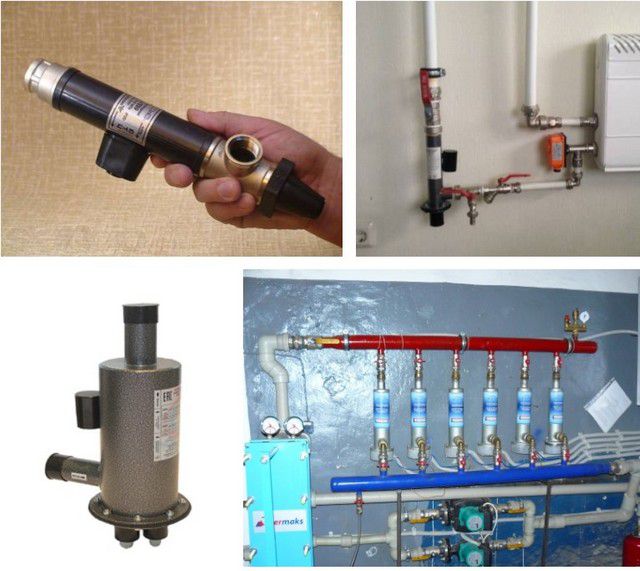

Габариты электродных котлов могут сильно различаться – от миниатюрных нагревателей, которые обслуживают всего один или несколько радиаторов отопления, до мощных установок, способных обеспечить теплом крупное строение. Нередко такие котлы объединяют в своеобразные «батареи» с параллельным подключением, и запускают в работу одновременно или выборочно, по мере появления необходимости в поддержании большей или меньшей мощности обогрева.

По сути, у большинства моделей котлов на самом корпусе больше никаких управляющих или дополнительных устройств и нет. Все функции контроля и управления вынесены в отдельные модули различной степени сложности.

Самый простой набор управляющего оборудования комплектуется термодатчиком, устанавливаемый на трубе подачи и контролирующий степень разогрева теплоносителя. Более точный системы уже имеют два датчика – на входе и выходе в котел. На пульте управления выставляется необходимый уровень нагрева, и автоматика будет подавать питание на электроды, исходя из текущих значений с учетом их гистерезиса (установленного диапазона).

Существуют и гораздо более сложные схемы контроля и управления – они являются «фишкой» некоторых производителей подобного оборудования. В основном они рассчитаны на поддержание комфортных условий при минимально возможных энергозатратах.

Разберемся с преимуществами и недостатками электродного котла

Это, наверное, самый важный вопрос – по ходу изложения уже отмечалось, что подобному оборудованию приписывают массу действительным и надуманных достоинств и недостатков. Поэтому лучше разобраться не спеша – по каждому пункту.

Что утверждают про достоинства ионных котлов?

• Если рассмотреть электрические котлы равной мощности, то по компактности размеров и невысокой массе ионные котлы находятся вне конкуренции.

Это неоспоримое качество – действительно, простота контракции предопределяет и небольшие размеры. Особенно это выражено в сравнении с индукционными моделями, которые «славятся«своей массивностью и немалыми габаритами.

• Электродный котел не требует при установке согласовательных процедур, ему не нужен дымоход и дополнительная приточная вентиляция.

С этим не поспоришь, но такими же достоинствами обладает вообще всё электрическое котельное оборудование, и электродные модели никак в этом плане не выделяются

• Электродным приписывают буквально «сказочные» показатели КПД – якобы потребление ими электроэнергии чуть ли не вдвое ниже, чем у других электрических котлов.

По большому счету, все электрические колы имеют КПД, стремящийся к 100% — нет ни узлов трения, ни механических передач, полностью отсутствует какой-либо отвод продуктов сгорания – вся электрическая энергия переходит в тепловую. Иное дело, что, скажем, котлы, в которых используется резистивный принцип нагрева – более инерционные, то есть им требуется больше времени на выход в номинальный режим, а в электродном «разгон» проходит гораздо бытсрее. Но в дальнейшем вряд ли будут какие-либо преимущества. Ожидать какого-то «притока энергии извне» - просто несерьёзно, так как фундаментальный закон физики о сохранении энергии обмануть невозможно.

• Электродные котлы безопасны с той точки зрения, что в случае вытекания теплоносителя из системы отопления они не приведут к перегреву и перегоранию.

Этот их свойство – совершенно очевидно. Если в рабочем цилиндре нет воды (теплоносителя), то цепь попросту разомкнута, и котёл не может работать в таких условиях в принципе.

• Ионные котлы нечувствительны к перепадам сетевого напряжения.

Это – достаточно спорное, если даже не сказать – несуразное утверждение. Посмотрите на любой нагреватель, работающий по резистивному типу – он также неприхотлив к падениям напряжения, просто снижается его текущая мощность нагрева. С этой точки зрения, электродный котёл мало чем отличается от него. Да и по большому счету стабильное напряжение необходимо не столько нагревателю, сколько блоку контроля и управления и дополнительному оборудованию системы отопления. Так что в условиях нестабильности в местной электросети без установки стабилизатора все равно обойтись сложно.

Точная электроника управления котлами отопления требует стабильного напряжения!

Подробнее о том, как устроен , как его правильно подобрать из предлагаемого в продаже разнообразия – читайте в отдельной публикации нашего портала.

• Нагрев воды в электродном котле настолько стремительный, что сам по себе создается необходимый напор, позволяющий обходиться естественной циркуляцией, без применения насосов.

Это, безусловно, глубокое заблуждение. Действительно, сразу после запуска этот эффект может быть выражен в определённой мере, но когда система выйдет на расчетный режим, разница в плотности теплоносителя на входе и выходе из котла ничем не будет отличаться от систем с иными моделями нагревательных приборов.

Насос в системе, особенно оборудованной электрическим котлом, становится обязательным элементом – такое дополнение делает ее более экономичной и управляемой. А затраты на питание насоса несопоставимы с энергетическими потерями, которые напрасно расходуются на обеспечение перемещения теплоносителя по трубам в системе с естественной циркуляцией. Так что никаких преференций в этом плане электродный насос не создает.

• Компактность электродных котлов позволяет их устанавливать в уже имеющиеся системы отопления в качестве дополнительных источников тепловой энергии.

Да, это практикуется, причем электродный котел, в зависимости от мощности и габаритов модели, может устанавливаться как в котельной, так и непосредственно в жилых помещениях, прямо у радиаторов. Электрический прибор может быть запущен «в помощь» основному, прийти «на замену», когда основному источнику тепла требуется какая-то технологическая или ремонтно-профилактическая пауза. Особо удачным считается применение электрических котлов в связке с другими котлами с их общим подключением к буферным емкостям – это позволяет накапливать энергетический потенциал в период действия ночного льготного тарифа.

Буферная емкость (теплоаккумулятор) – оптимизация системы отопления дома

Аккумулирование тепла, выработанного твердотопливным котлом в период сгорания дровяной закладки, или электрическим – во время действия льготного тарифа – прямой путь к повышению экономичности эксплуатации системы отопления. Как устроена , и как правильно подойти к выбору подобного оборудования – в отдельной публикации портала.

Если применяется смешанная схема с использованием электродного и другого котла, то или общий теплоноситель должен соответствовать именно электродному принципу нагрева, или применяется буферная емкость с дополнительным теплообменником, не допускающим смешивания теплоносителей.

• Малая инертность электродного котла значительно упрощает процесс точной регулировки системы отопления.

Очень спорное утверждение – в комплекте с несложными системами управления это приведет лишь к более частым циклам пуска и остановки, что вовсе не является благом. Кроме того, электролиты имеют свойство изменить свои электротехнические характеристики при нагреве, причем – не линейно. Это делает правильную отладку системы отопления и точное управление ею – не столь уж и простой задачей. Электрические котлы с ТЭНами или индукционные в этом плане выглядят предпочтительнее.

• Эксплуатация электродных котлов не приносит вреда окружающей среде.

Это свойство присуще вообще всем электроустановкам – нет выбросов в атмосферу. А вот,с другой стороны – электродные котлы даже менее «благополучны», недели их «собратья» – вопрос в химическом составе используемого теплоносителя, который часто содержит весьма токсичные вещества. Утилизация таких жидкостей должна проводиться специалистами, по всем правилам, ни в коем случае не допускается слив ни на грунт, ни в систему канализации.

• Электродные котлы славятся невысокой стоимостью.

Опять, казалось бы, бесспорно, так как цена самих нагревателей, действительно, лежит в весьма доступном диапазоне. Но очень часто здесь кроется и «маркетинговая ловушка». Добавьте к стоимости котла цену блока управления, термодатчиков, циркуляционного насоса – и общий итог будет вполне сравним со, скажем, ТЭН-котлом, в компоновке которого все эти узлы уже предусмотрены.

Возможно, вас заинтересует информация о том, насколько эффективен

А без дополнительных устройств мониторинга и управления эксплуатировать электродный котел не просто невыгодно, но и очень опасно: оставить без контроля процесс чрезвычайно быстрого нагрева воды – все равно, что заложить бомбу замеленного действия – рванет рано или поздно обязательно.

Так что при покупке следует ориентироваться не только на широко рекламируемую невысокую стоимость электродных котлов, но и на уровень цен всего необходимого для их эффективной и безопасной эксплуатации аппаратного наполнения.

Действительные и надуманные недостатки электродных котлов

Даже беглый взгляд на приписываемые электродным котлам отрицательные стороны может заранее сформировать предубеждение против такой системы отопления. Однако, так ли все это справедливо? Давайте и здесь разберемся несколько глубже.

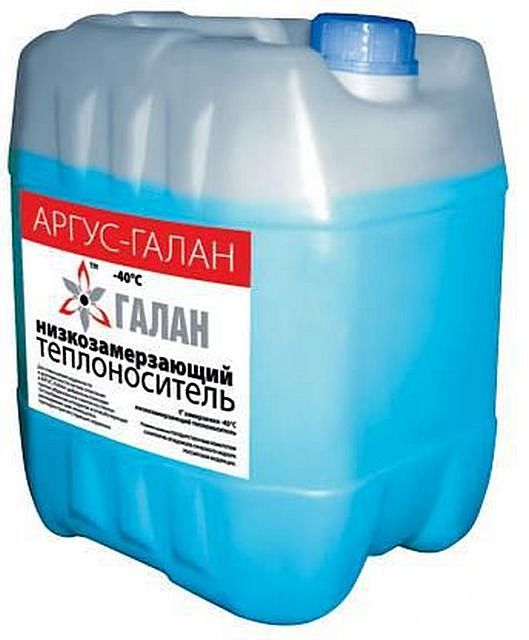

• Теплоноситель всегда должен быть качественным, с правильно подобранным, сбалансированным химическим составом.

Это действительно так, и хлопот такое требование доставляет порой немало. Состав должен давать хорошую ионизацию, обладать достаточной теплоемкостью, широким рабочим диапазоном температур, быть безопасным со всех точек зрения и не вызывать активную химическую коррозию металлических деталей системы. Жидкость не должна иметь и слишком высокого сопротивления, иначе через не и вовсе может не пойти ток. Одним словом – критериев немало.

Неискушённому хозяину подобрать оптимальный состав бывает очень непросто, а залитый «на глазок» состав вполне спососбен, хоть и обеспечивая работу системы в принципе, резко снизить ее эффективность, сведя к минимуму все основные достоинства ионных котлов. Если учесть еще и то, что теплоноситель быстро «стареет» и меняет свои качества, требует регулярной замены, то это, конечно, в совокупности, вызывает массу вопросов к удобству эксплуатации подобной системы.

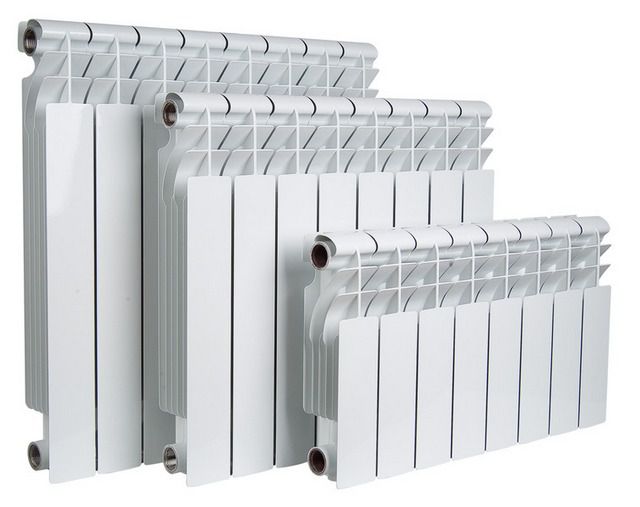

• Использование ионных котлов ограничивает хозяев с выбором радиаторов отопления

Совершенно справедливый упрек. Действительно, чугунные или стальные радиаторы таким системам отопления противопоказаны. Возможные явления коррозии черных металлов способны нарушить химический состав теплоносителя, снизить его электролитические качества. Кроме того, чрезмерно высокая теплоемкость чугуна в сочетании с большим внутренним объемом таких батарей приведет к тому, что электродный котел станет работать практически без пауз, и об экономичности придется забыть.

Оптимальный вариант для таких котлов – это . Подойдут и качественные алюминиевые. А вот недорогие радиаторы из вторичного алюминия (обычно изготавливаемые по технологии экструзии) использовать не рекомендуется – металл будет содержать множество примесей, и это обстоятельство очень быстро нарушит сбалансированный химический состав теплоносителя.

• Еще один недостаток из того же ряда – такие котлы не должны использоваться в системе отопления открытого типа.

Все правильно – свободный доступ атмосферного воздуха к теплоносителю способен, во-первых, резко повысить его коррозионную агрессивность, а во-вторых – разбалансировать необходимый химический состав жидкости.

• Вода из системы отопления не должна использоваться для бытовых или технических нужд.

Непонятно, почему это приписывают только электродным котлам? Хорошему хозяину никогда и не придет в голову отбирать воду из контура отопления, вне зависимости от того, какой в ней установлен котел! Для этого есть другие способы получения горячей воды, например, установка бойлера косвенного нагрева. И электродный котел ничем в этом плане не отличается от других.

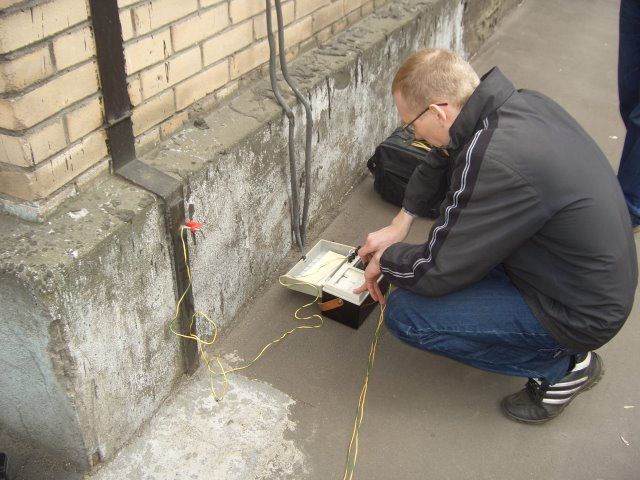

• Схема с использованием электродного котла всегда выдвигает особые требования к надежному заземлению.

Да, это так. Важность велика уже с тех позиций, что корпус электродных котлов сам по себе является одним из электродов, в отличие от всех остальных типов оборудования. Если в других приборах модно ограничиться установкой УЗО, в данном случае такая мера будет неэффективной, также из-за особенностей принципа работы – УЗО будет срабатывать постоянно из-за неизбежных утечек. Значит, для обеспечения безопасности – только надежное заземление.

Однако, справедливости ради, заметим, что качественное заземление необходимо вообще для всех мощных электрических приборов. Так что это не является в прямом смысле слова недостатком ионных котлов, а просто относиться к разряду повышенных требований к обеспечению безопасности их эксплуатации.

• Верхняя граница нагрева теплоносителя в системах с электродными котлами – 75 градусов.

Порог нагрева есть у всех котлов – для того и существуют блоки контроля и управления, чтобы следить за этим. В электродных котлах этот порог обусловлен тем, что при более высоких значениях нагрева начинаются сильные изменения в электролитических характеристиках теплоносителя, что ведет с ненужному перерасходу электроэнергии без сколь-нибудь полезной тепловой отдачи.

Впрочем, для домашних автономных систем отопления такого порога температуры обычно вполне хватает для эффективного обогрева помещений.

• Электроды ионных котлов имеют неположительный срок службы, быстро зарастают, требуют замены.

Очень спорно. Возможно, такой вывод сделали те хозяева, кто использовал некачественный теплоноситель, что привело к быстрому образованию накипи. В нормальных условиях электроды служат немало.

Но даже если и пришел срок замены вышедших из строя комплектующих (а это случается с абсолютно любой электрической техникой), то такую операцию нельзя назвать особо затратной или сложной.

• Установка электродного котла, отладка и запуск системы отопления – достаточно сложные процедуры, требующие привлечения специалистов.

Здесь бы надо разделить понятия. Сам монтаж котла в контур отопления, наоборот – очень прост и понятен. А вот что касается отладки – то, увы, приходится с этим согласиться. Правильно оценить химический состав теплоносителя, общую эффективность функционирования системы, не обладая соответствующими опытом и не располагая необходимым оборудованием – крайне сложно. Значит, следует быть готовым к ежегодному вызову специалистов для профилактических работ пред началом отопительного сезона.

Надеемся, что информация этого раздела публикации поможет взвешенно оценить перспективы установки такого типа котла. Если же, по мнению потенциальных хозяев, преимущества такого принципа нагрева перевешивают имеющиеся недостатки, то можно переходить к выбору из имеющегося в продаже ассортимента. Об этом – в следующем разделе публикации.

Обзор российского рынка электродных котлов

Надо заметить, что несмотря на противоречивость в оценке электродных котлов, популярность их достаточно высока и даже имеет тенденцию к росту. Естественно, производители учитывают это, и представляют на российский рынок немалое количество моделей. Рассмотрим наиболее популярные в наших краях бренды.

Котлы компании «Галан»

Это – московская фирма, которая стала пионером в сфере производства электродного отопительного оборудования. Причем, некоторая информация позволяет говорить о том, что это лидерство по освоению инновационной технологии – не только среди российских компаний, но и в более широком, мировом масштабе.

Первые разработки были запатентованы и запущены в серийное производство еще в начале 1990 годов. Можно с большой долей уверенности утверждать, что и поныне бренд «Галан» остается своеобразным «законодателем мод» в этой области.

Если в интернете задать поисковый запрос по теме «электродный котёл», то почти наверняка первые строчки в перечне полученной информации займут именно изделия «Галан».

Цены на модельный ряд котлов Галан

котлы галан

Современный ассортимент электродных нагревателей для систем отопления представлен тремя линейками продукции. В каждой из них несколько моделей различной мощности.

• Для крупных особняков, для многоквартирных домов или для отопления больших хозяйственных или общественных объектов применяются котлы линейки «Галан-Вулкан». Они работают исключительно от трехфазной сети питания, и представлены моделями мощность. 25, 36 и 50 кВт.
• Линейка средней мощности – «Гейзер». В ней – всего две модели, мощностью 9 и 15 кВт. Подойдёт для большинства средних по величине загородных домов.
• Наконец, наиболее компактные модели – линейка «Очаг», от 2 до 6 кВт. Несмотря на скромные размеры и всего «полкило» веса, за ними заявляются очень серьезные показатели, достаточные для обогрева небольших домов.

Основные параметры	«Вулкан 50»	«Вулкан 25»	«Гейзер 15»	«Гейзер 9»	«Очаг 6»	«Очаг 5»	«Очаг 3»
Потребляемое напряжение, вольт	380	380	380	220 или 380	220	220	220
Отапливаемое помещение, м³	до 1600	до 850	до 550	до 250 / до 340	до 200	до 120
Объем теплоносителя в системе, литров	300-500	150- 300	100- 200	50-100	35-70	30-60	25-50
Потребляемая сила тока, max, A	2×37,9	37.5	22.7	13,7/40	27.3	22.7	13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС	50	25	15	9	6	5	3
Потребленная мощность в кВт, в среднем за сезон(6 месяцев) с 15 октября - по 15 апреля.	до 36000 кВт	до 18000 кВт	до 12000 кВт	до 8000 кВт	до 6000 кВт	до 5000 кВт	до 3000 кВт
Рекомендуемая температура на выходе, ºС	60	60	60	60	60	60	60
Диаметр муфты для подсоединения котла к отопительной системе	32	32	32	32	25	25	25
масса. кг	11.5	6,5	6,5	6,5	0.5	0.5	0.5
диаметр, мм	130	130	130	130	35	35	35
длина, мм	570	460	410	360	335	320	275
Цена в базовой комплектации	25000	16000	15800	15500	12500	12000	11500

Сами электродные котлы «Галан» - это хорошо отработанная и проверенная конструкция, которая выпускается уже давно без особых принципиальных изменений. А вот автоматика к ним – совершенствуется постоянно, пополняясь новыми образцами.

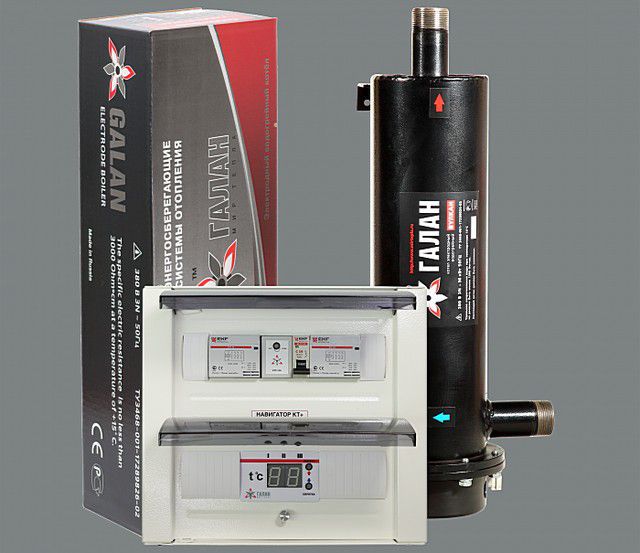

В базовую комплектацию (цены которой указаны в таблице) входит блок управления «Навигатор». При желании можно заменить его на более совершенную модель «Навигатор КТ+», естественно, с соответствующей доплатой.

Возможны и более дорогие, «навороченные» комплектации, включающие цифровые терморегуляторы по подаче и «обратке», модули управления циркуляционными насосами, комнатные выносные комнатные термостаты, отслеживающие температуру воздуха в помещениях, дополнительные устройства обеспечения защиты и безопасности эксплуатации.

Видео: презентационный видеоролик об электродных котлах «Галан»

Котлы электродные марки «ЭОУ»

Под этой аббревиатурой кроется очень простое и красноречивое название – «Энергосберегающая отопительная установка». Продукт российской разработки и производства, популярный в ряде стран ближнего и дальнего зарубежья и имеющий международную сертификацию качества.

Ассортимент котлов «ЭОУ» представлен двумя линейками – моделями, работающими в однофазной сети 220 В, мощностью от 2 до 12 кВт, и рассчитанные на трёхфазное питание 380 В, с мощностью вплоть до 120 кВт. Интересно, что в модельном ряду сохраняются единые внешние размеры приборов – они показаны на иллюстрации ниже.

В таблице ниже приведены характеристики модельного ряда котлов «ЭОУ», рассчитанных на однофазную сеть питания, как наиболее востребованных для отопления небольших и средних по размерам частных домов.

Основные параметры	1/2	1/3	1/4	1/5	1/6	1/7	1/8	1/9	1/10	1/12
Рабочее напряжение, Вольт	~220	~220	~220	~220	~220	~220	~220	~220	~220	~220
Потребляемая мощность. кВт	2	3	4	5	6	7	8	9	10	12
Объём отапливаемого помещения, м³	120	180	240	300	360	420	480	540	600	750
Отапливаемая площадь, м²	40	60	80	100	120	140	160	180	200	250
Потребление электроэнергии в сутки, кВт	2-16	3-24	4-32	5-40	6-48	7-56	8-64	9-72	10-80	12-96
Подъем воды в водяной системе (без насоса), метров вод. ст.	3	4	5	6	7	8	9	10	11	13
Пределы регулировки температуры,	до 95
Число электродов, шт.	один
Вес, не более, кг	3
Цена прибора, без щита управления, руб.	4500	4700	4900	5000	5300	5500	5800	6000	6200	6300
Цена набора комплектующих для монтажа щитка управления, руб.	1410	2000	2000	2000	2000	2000	3200	3200	3200	3200

Производитель заявляет о готовности оборудования к безаварийной эксплуатации в течение 30 лет, причем на первое десятилетие он дает заводскую гарантию.

Возможно, вас заинтересует информация о том, что собой представляет

Электродные (ионные) котлы «Берил»

В заголовок этого подраздела не зря в скобках вынесено слово «ионные» – это как раз тот уже упомянутый выше случай, когда производитель проводит градацию между электродными и ионными приборами своей разработки. В некоторых моделях предусмотрена специальная электронная система оценки количественного и качественного состояния ионной среды теплоносителя с выработкой соответствующих поправок в режим работы оборудования.

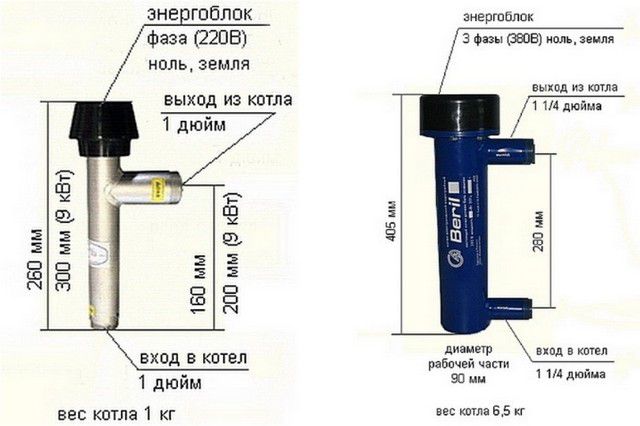

Модельный ряд представлен двумя типоразмерами – соответственно, для однофазной сети питания (мощностью от 2 до 9 кВт), и трехфазной – до 33 кВт. Габариты котлов показаны на иллюстрации ниже:

Можно отметить, что у котлов этого производителей есть одна характерная особенность: «зеркальное», в отличие от других марок, расположение силового блока – он размещен в верхней части, по ходу теплоносителя. Это, кстати, значительно упрощает проведение монтажных и профилактических работ, в том числе и с перекоммутацией проводов или даже заменой электродного блока на новый – все намного доступнее.

Ниже в таблице представлен уровень цен на различные модели котлов «Берил» и на рекомендуемые к нему модули управления.

Наименование котлов, систем управления, других комплектующих:	Цена, руб.
Ионные котлы BERIL с блоком автоматики (ручным изменением мощности с шагом 200 (600) Вт)
	5000
	9000
Блок управления "Евро" к котлам 220В и 380В	15000
Ионные котлы BERIL с блоком автоматики (автоматическое и ручное изменение мощности, шаг 600 Вт)
Котлы 380 В с симисторным блоком, мощностью 6, 9, 12, 15, 25, 33 кВт	20000
Модуль управления ЦСУ (с функцией ПИД режима)	15000
Ионные котлы BERIL с автоматикой (автоматическое или ручное изменение мощности с шагом 2 кВт)
Котел 380 В со встроенным симисторным блоком, мощностью 100 кВт	75000
Котел 380 В со встроенным симисторным блоком, мощностью 130 кВт	100000
Блок управления ЦСУ (с функцией ПИД режима) к котлам мощногстью 100 и 130 кВт	25000
Электродные котлы BERIL и автоматика к ним
Котлы 220 В; мощностью 5, 7, 9 кВт	5000
Котлы 380 В; мощностью 6, 9, 12, 15, 25, 33 кВт	9000
Блок управления ЭЦРТ ГЭКК к котлам 220 и 380 В	9000
Рекомендуемый теплоноситель
Теплоноситель BERIL V.I.P. на основе пропиленгликоля, порог кристаллизации -45 ºС, полиэтиленовая канистра 20 литров	2500

Кстати, в части аппаратуры управления именно эта компания старается задавать тон. На выбор потребителю предлагаются ручные, полуавтоматические и полностью автоматизированные модули управления. Предусмотрена возможность регулировки уровней задействованной мощности с определенным шагом, что обеспечивает более ровную и экономную работу всей системы.

Более современные модули управления ведут мониторинг состояние системы отопления в реальном времени, оснащаются специальными симисторными блоками, устройствами ПИД-реагирования. Такие системы управления способны только оценивать текущие показатели датчиков, но и прогнозировать ситуацию, вырабатывая при этом корректирующие поправки в установленный режим работы котла. В итоге подобные модели дают весьма существенный, оцениваемый в 15-20%, эффект экономии потребления электроэнергии без потери в комфортности создаваемого в помещениях микроклимата.

Электродные котлы – тот редкий, но очень приятный для осознания случай, когда при выборе оптимальной модели нет нужды искать зарубежные образцы – российская техника такого класса уверенно стоит на передовых позициях. Изо всего импортного ассортимента можно упомянуть лишь котлы латвийской компании «STAFOR», которые пользуются спросом у наших потребителей за высокие показатели надежности и безопасности эксплуатации.

Производитель комплектует свои изделия необходимыми блоками управления и контроля собственной разработки. В ассортименте, кроме того, фирменный теплоноситель, предназначенный именно для ионных энергетических установок, а также специальная добавка «STATERM POWER», дающая возможность точно корректировать химический состав теплоносителя для достижения максимальной эффективности работы котла.

Евгений Афанасьев главный редактор

Автор публикации 07.11.2016

Экология потребления.Усадьба:Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам».

Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос тепла нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ , имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

• габаритные размеры: длина 275 мм, 35 мм, вес прибора менее 1 кг.
• мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН , обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм. конструкция электродных котлов

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.

Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

• электродный блок мощностью от 3-50 кВт
• силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
• цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

• предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
• котел монтируют вертикально, не превышая уровень радиаторов
• при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

• расширительный бак
• насос циркуляционный
• группа безопасности
• краны обратки и фильтр грубой очистки
• кран залива теплоносителя
• кран слива теплоносителя из системы
• кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в

Устройство оборудования данной группы простое и мало чем отличается от аналогов с ТЭН. Основная разница – в виде нагревательных элементов. В таких котлах вместо привычной спирали в «колбе» установлен блок электродов, помещенный в теплоизолированный корпус (бак водогрейного котла).

Принцип действия основан на преобразовании кинетической энергии ионов солей, растворенных в жидкости, в тепловую; чем с большей скоростью они перемещаются, тем выше степень ее нагрева. Она зависит не только от постоянной смены полюсов (~U 50 Гц), но и регулирования процесса подаваемым на электроды котла напряжением; изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе отопительной установки. Принципиальное отличие от работы ТЭНового котла в том, что вода является частью электрической схемы; ток проходит через нее.

Что это означает? Эл/сопротивление жидкости напрямую связано с температурой. Поднимая ее, удается достичь более рационального расходования эл/энергии (75 0С – оптимальный режим). А специфика процесса, протекающего в баке котла, исключает теплопотери.

Плюсы электродных моделей

• Большой сортамент. Выбор по способу подключения (1 или 3 фазы) и мощности (в диапазоне 2–50 кВт).
• Проект для установки электродного котла, в отличие от газового оборудования, не требуется.
• Высокий КПД – до 98%.
• Компактность.
• Инертность к перепадам пром/напряжения. Его нестабильность на работе установки не отражается.
• Инерционность электродного котла нулевая. Вся тепловая энергия тратится на повышение температуры воды, а не предварительный разогрев ТЭН.
• Универсальность эксплуатации. В схемах отопления с электродными котлами может использоваться вода или «незамерзайка».
• Надежность. Все устройство – бак + металлические штыри; ломаться нечему.
• Удобство монтажа. Электродному, как и любому иному эл/котлу, не нужен; ограничений по месту установки практически нет.
• Возможность автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.
• Электродные котлы способны работать в каскадных схемах. А это увеличение мощности + резервирование.
• Для обслуживания, замены электродов вызывать специалиста не обязательно.
• Демократичные цены на оборудование.

Минусы

• Требования к режиму. При превышении температуры теплоносителя значения в 75 0С растет энергопотребление. Для отопительных систем с большой протяженностью сложно выбрать котел соответствующей мощности. Причины: лимит поставки эн/ресурса для частного сектора, повышенная нагрузка на линию.
• Чувствительность к качеству жидкости. Как и на ТЭН, на электродах постепенно откладываются солевые образования; необходима регулярная очистка.
• Неуклонное снижение мощности. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как и ТЭН в традиционных моделях.
• Надежное заземление. В квартире организовать сложно, но это обязательное условие монтажа оборудования. Ток в баке проходит сквозь теплоноситель, и, эксплуатируя незаземленный электродный котел, пользователь рискует ощутить удар даже при легком прикосновении к радиатору отопления.
• Одно из условий экономичной эксплуатации – качественная автоматика. А она стоит дорого.

Как недостаток в ряде источников указывается, что электродные котлы подключаются только к сети переменного напряжения; при U= происходит ионизация теплоносителя. У каждого хорошего хозяина имеется резервный агрегат (дизельный или бензиновый), значит, данный минус неактуален.

Примечание. Для повышения эффективности электродного котла нужно грамотно готовить теплоноситель, добиваясь оптимального удельного сопротивления току. Используются вещества, имеющиеся в каждом доме (к примеру, пищевая сода) и дистиллированная вода. Но не все препараты пригодны для этого; некоторые инициируют коррозию металла. Нужно еще и грамотно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Без консультации с профессионалом лучше не практиковать!

Набирающие популярность котлы электродного типа – это конверсионный продукт. В военно-морских силах их устанавливали (и устанавливают до сих пор) на кораблях и подводных лодках. Еще во времена Советского Союза было два завода, которые производили эти .

Один завод на Украине, один в России. Обе страны сегодня выпускают их для населения. Российский электродный котел называется «Галан», украинский «Обрий». Сегодня на рынке появились и другие компании, выпускающие котлы данного типа. К примеру, модели «Ион» и «Луч».

Принцип работы

В основе работы электродного котла лежат чисто физические законы. Теплоноситель в нем нагревается не за счет какого-то нагревательного элемента, а благодаря распаду молекул воды на разнозаряженные ионы.

В емкость, где расположен теплоноситель, устанавливаются два электрода, включается подача электрического тока. Молекулы воды под действием тока частотой 50 Гц (это количество колебаний в секунду) делятся на положительные и отрицательные ионы. Именно во время процесса разделения и получается тепловая энергия. Каждый ион со своим зарядом движется к определенному электроду.

Удивительно то, что нагрев получается моментальным за счет высокого сопротивления воды. Плюс ко всему в такой системе отсутствует процесс электролиза, который способствует образованию накипи на металлических стенках отопительного котла. А значит, электродный котел – это практически вечно работающий агрегат.

Конструкция устройства достаточно проста. Во-первых, это прибор небольших габаритных размеров.

Во-вторых, котел представляет собой трубу, которая просто врезается в систему трубной развязки путем резьбового соединения при помощи американок. В-третьих, электроды вставляются с одного из торцов устройства. Вход теплоносителя производится через боковой патрубок, а выход через свободный торец.

Размеры агрегата зависят от его мощности. К примеру, » однофазный имеет длину 30 см (диаметр 6 см), трехфазный – 40 см. Для небольшого частного дома подойдет первый вариант. Если дом достаточно большой, многоэтажный, то лучше установить трехфазный прибор.

Требования к теплоносителю

К сожалению, простая водопроводная вода не может быть использована в качестве теплоносителя в системе, где установлен электродный котел. Для того чтобы происходила ионизация теплоносителя, необходимо определенное в нем содержание солей.

Поэтому производители рекомендуют в отопительную систему частного дома заливать антифризы или добавлять в воду специальные ингибиторы. Компания «Галан» выпускает специальные растворы под названием «Поток», которые можно добавлять в воду или использовать их как теплоноситель.

Достоинства и недостатки

Как и любой электрический агрегат для отопления частного дома, электродный прибор имеет и свои положительные стороны, и отрицательные.

Плюсы

К положительным можно отнести высокий коэффициент полезного действия – 98% при небольших габаритах. При этом за счет ионизации теплоносителя происходит экономия потребляемой электроэнергии. Если сравнивать, к примеру, с ТЭНовыми отопительными котлами, то электродные потребляют электричества на 40% меньше.

Перепады напряжения – это естественное состояние электрических российских сетей в загородных поселках. Так вот энергосберегающие котлы отопления электродного типа на эти перепады не реагируют. К тому же нет необходимости согласовывать установку и подключение котла с котлонадзором.

Минусы

К отрицательным позициям использования электродного нагревателя можно отнести невозможность его применения в системе отопления, где установлены стальные трубы и чугунные радиаторы. В первом случае есть большая вероятность образования накипи на стенках.

Во втором – большой объем теплоносителя, который электродный котел может и не прогреть. Сюда же добавим заливку антифриза и ингибиторов, а также высокую стоимость электроэнергии.

Характеристики

Чтобы разобраться с характеристиками электродного котла, необходимо рассмотреть отечественные модели прибора «Галан». Компания сегодня предлагает четыре модификации:

• «Очаг»;
• «Стандарт»;
• «Гейзер»;
• «Вулкан».

Для частных домов

Модели «Очаг» и «Стандарт» - это для частных домов. Их мощность 2, 3, 5, 6 кВт. Соответственно с их помощью можно обогревать дома объемом: 80, 120, 180, 200 м³.

Работают эти приборы от сети переменного тока напряжением 220 вольт. Для подключения рекомендуется использовать кабель сечением 4-6 мм².

Для больших строений

«Гейзер» и «Вулкан» можно использовать для отопления больших зданий: жилых и нежилых. Мощность этих приборов: Гейзер – 9, 15 кВт, Вулкан – 25, 36, 50 кВт. Обе модели являются трехфазными аналогами.

Незамерзающие жидкости типа «Тосол», «Арктика» для электродных котлов не предназначаются.

Контроль и управление

Все модели оснащены температурными датчиками и устройствами настройки температурного режима. Электронный блок управления устанавливается рядом с котлом, чаще на стене.

Спорные вопросы

Существует ошибочное мнение, что отопительные приборы электродного типа делятся на катодные и анодные. Все дело в том, что катод и анод могут присутствовать только при воздействии постоянного тока. В электродных котлах используется переменный ток.

Можно было бы назвать электродные агрегаты для отопления, работающие по однофазной схеме, катодными, потому что внутрь котла устанавливаются два трубчатых стержня. На один подается электрический ток, второй является нулевой фазой. При этом движение электрического тока (отрицательно заряженных частиц, то есть электродов) происходит от первого стержня ко второму.

Но более правильным было бы назвать котлы ионными. Все дело в принципе получения тепловой энергии. Об этом выше уже говорилось.

Чем меньше объем теплоносителя в системе отопления частного дома, тем эффективнее работает котел электродного типа. Поэтому рекомендуется использовать для сооружения отопительной системы биметаллические или алюминиевые радиаторы и контурную разводку из полиэтиленовых труб.

Обратите внимание, что под электродный отопительный агрегат лучше всего создавать свое новое отопление. Врезать его в старое, где был использован другой вид отопительного прибора, не стоит.

Теплоизоляция и подключение

Специалисты рекомендуют провести теплоизоляцию всех контуров. Подключение лучше всего проводить отдельным кабелем от распределительного щитка с установкой отдельного автомата. В электрическую схему подключения нельзя устанавливать УЗО (устройство защитного отключения).

Обязательно производится заземление установки, как и в случае с другими моделями электрических отопительных агрегатов.

Повышение эффективности отопления

Если для отопления большого дома не хватает мощности одного котла, то можно установить в единую систему несколько приборов. Соединять их можно между собой параллельно или последовательно.

И последнее. Отопительные котлы этого типа устанавливаются только в закрытую систему, где вмонтирован циркуляционный насос. Последний обеспечивает дополнительное сопротивление теплоносителя, что сказывается на качестве образования тепла.
