Прежде чем выяснить, как собрать люстру самостоятельно, необходимо определиться с её конструктивными особенностями.

Механическая часть осветительного прибора, как правило, не имеет существенных отличий вне зависимости от модели.

Тем не менее, некоторые важные характеристики могут заметно варьироваться, поэтому обязательно должны быть учтены в процессе монтажа и подключения.

Стандартный «классический» вариант потолочной люстры включает в себя полный комплект всех технологических элементов, которые, как правило, представлены несколькими основными функциональными деталями:

• Так называемая потолочная чаша. Такой декоративный элемент необходим для крепления осветительного прибора к потолочной поверхности, и позволяет скрыть все соединения электрических проводов.
• Центральная часть потолочного осветительного прибора предназначена для соединения потолочной чаши осветителя с распределительной чашей, поэтому несет в большинстве случаев чисто декоративную нагрузку.
• Распределительная чаша – основная часть, отвечающая за правильное распределение всего электрического питания на рожки и непосредственную их фиксацию на корпусе люстры.
• Рожки чаще всего отличаются по форме и позволяют определить размеры, а также параметры освещенности люстры, что обусловлено прямой взаимосвязью с количеством источников света.
• Плафоны предназначены для полноценного рассеивания светового потока, а также позволяют максимально эффективно отводить всю тепловую энергию от источников света.

Внешний вид и декоративные характеристики люстры в большинстве случае напрямую зависят от типа, размера и формы плафонов, которые могут быть стеклянными, тканевыми, металлическими или выполняются из любых других материалов неподверженных горению или расплавлению.

Общая схема установки люстры

Стандартная процедура сборки любой потолочной люстры достаточно проста, и выполняется в строгом соответствии с прилагаемой производителем инструкцией.

Как правило, на первом этапе осуществляется сборка верхней части центрального каркаса, а декоративная чаша монтируется на стержень и фиксируется специальной гайкой.

Важно помнить, что плафоны и абажуры, а также любые хрупкие и декоративные элементы потолочного светильника, закрепляются в самую последнюю очередь, что минимизирует риск их поломки.

Крепление рожков

На стадии разобранного корпуса осветительного прибора, к которому предполагается крепить рожки с лампами и плафонами, необходимо внимательно осмотреть внутреннюю часть.

Заводы-изготовители, как правило, реализуют свою продукцию с заведенными двумя проводами: на «фазу» и «ноль».

В этом случае предполагает одномоментное включение или выключение всех ламп, поэтому при необходимости заводится третий электрический провод. С этой целью откручивается не только нижняя декоративная, но и верхняя гайка центрального стержня, после чего удаляются все пластиковые кольцевые уплотнители с торцевой части и провод.

Только после заведения третьего провода вся связка фиксируется пластиковыми кольцевыми уплотнителями с торцов, и рожки закрепляются на корпусе осветительного прибора. Рожки светильника не просто устанавливаются на корпусе люстры, но и надежно закручиваются с внутренней стороны гайкой.

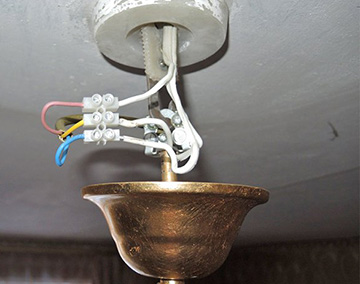

Соединение провода в люстре

Выполнение бытовой разводки производится по проводам «фаза» и «ноль».

При наличии в помещении заземляющего контура электрическая проводка дополняется третьим проводом, который подключается к шине заземления.

Общепринятая цветовая маркировка: жёлтый цвет изоляции – «земля», синий – «ноль» и красный или коричневый – «фаза».

Наиболее простым вариантом является наличие на потолке кабеля с «фазой» и «нулём». Первый провод прерывается на выключателе, а второй – идёт в распределительную коробку. Если рожки с патронами разделяются на несколько групп, то все провода на «ноль» объединяются воедино, а «фазы» разделятся в соответствии с количеством клавиш выключателя.

Когда ломается люстра с пультом, многие владельцы прибора думают, что это чрезвычайно сложное устройство, которое нельзя починить без помощи специалиста. На самом деле может освоить любой желающий.

Какова мощность светодиодной ленты и какие типы лент существуют, читайте .

Схему подключения лампы дневного света вы найдете .

Под одноклавишный выключатель

Наиболее простым для самостоятельного выполнения является подключение потолочной люстры к одноклавишному выключателю. В этом случае на осветительный прибор подходит пара электрических проводов: «фаза» и «ноль». Внутри каждого рожка также присутствуют нулевой и фазный провода.

Подсоединение осуществляется очень просто: «фазы» соединяются между собой, после чего объединяются все нулевые провода. Полученные в результате таких манипуляций группы подсоединяются к основному питающему проводу, расположенному внутри стержня светильника.

Как подключить люстру к одноклавишному выключателю

Как правило, стандартная комплектация потолочной люстры предполагает наличие специальных соединительных колпачков, посредством которых очень легко можно выполнить качественное и надежное подсоединение электрических проводов.

Необходимо только зачистить кончики от изоляции и выполнить скрутку, после чего вращательными движениями наворачиваются колпачки. После укладки соединенных проводов внутрь корпуса люстры, одевается крышка и фиксируется декоративной гайкой.

Некоторые специалисты предпочитают подстраховаться, и с целью получения наиболее надежного и долговечного соединения электрических проводов советуют воспользоваться способом дополнительного припаивания.

При подключении к двухклавишному выключателю

На подготовительной к подключению стадии важно правильно разделить рожки люстры на пару групп. Полную симметрию легче получить при четном количестве рожков, которые делятся на две одинаковые группы, а провода на «ноль» отводятся к третьей группе.

На трёхрожковых и пятирожковых конструкциях потребуется определиться с количеством источников света в каждой группе, например, в соответствии с соотношением 1+2, 2+3 или 1+4.

Подключение к двухклавишному выключателю

Электрические фазные провода подключаются к выделенным группам рожков, после чего выполняется подключение к основному питающему проводу. Важно помнить, что использование двухклавишного выключателя предполагает наличие на входе в потолочный осветительный прибор трехжильного провода. На одну жилу подключаются провода на «ноль», а фазные группы соединяются с двумя отдельными жилами.

На заключительном этапе подключения обязательно осуществляется штатное тестирование работоспособности люстры, и только после этого можно разместить электрические провода внутри корпуса, а также надежно зафиксировать крышку при помощи декоративной гайки.

Заключение

Практически любые модели люстры имеют общие конструктивные элементы, поэтому выполнить грамотное подключение осветительного прибора вполне можно самостоятельно.

Однако нужно учитывать тот факт, что при выборе потолочного светильника очень важно ориентироваться на площадь помещения.

При оформлении и организации освещения различных помещений применяется подвесной потолочный светильник – люстра. Он предназначен создания качественного бестеневого светового потока по всей площади помещения. Размеры люстры, количество источников света, формы могут быть абсолютно разные. При этом главная её задача равномерное насыщение светом всего помещения. Источник света, применяемый в люстре, может быть:

• Лампой накаливания;
• Люминесцентной лампой (чаще всего компактные энергосберегающие лампочки);
• Лампой и светильником на основе светодиода.

В любом случае люстра обладает и декоративными свойствами, они служат украшением любого жилого или нежилого помещения.

Приобретая или заказывая, данный декоративный светильник стоит задуматься, как повесить люстру.

Как установить люстру

При монтаже любой люстры нужно учесть, что это светильник довольно громоздкий и тяжёлый, поэтому стоит позаботиться о механической части вопроса, то есть как повесить люстру и к чему её прикрепить. Ситуация может быть разной, зачастую в квартирах уже имеются довольно крепкие крючки. Однако, не стоит устанавливать прибор надеясь на прочность старого крючка. Поэтому рекомендуется крепить такие многоламповые светильники с помощью дюбелей или анкеров. Количество дюбелей зависит от веса люстры и её крепления. Желательно перед монтажом разобрать её, и убрать все легко бьющиеся, хрупкие элементы.

Подготовительные работы

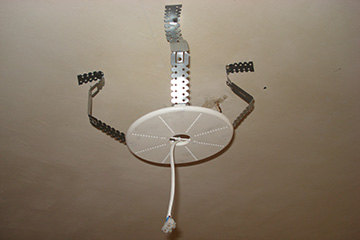

Перед тем как произвести монтаж крепления и установить потолочную люстру нужно обеспечить её питание. Как правильно это сделать? Для этого в осветительной системе, которая может быть выполнена с защитным заземлением и без него, найти: фазу, ноль и защитный заземляющий провод. Зачастую заземляющий провод берётся зелёного цвета, если проводка уже сделана то это может выглядеть так, как показано на рисунке.

Заземляющий провод, служащий для защиты людей от поражения электрическим током, должен быть подключён к металлической части люстры если не имеется болта заземления, установленный заводом изготовителем.

Если проводка делается самостоятельно, то питание люстры должно быть выполнено от автоматического выключателя. Поле чего с помощью индикаторной отвёртки или специального пробника нужно определить фазный провод. Эта процедура выполняется для того чтобы именно фазный провод подключить к выключателю. Если проводка уже существует, то нужно включить напряжение, перед этим развести провода отдельно один от другого, чтобы не было короткого замыкания, и аккуратно найти фазный провод на том месте потолка где будет в будущем находиться новая люстра.

Подключение люстры к выключателю

Подключение и монтаж люстры может осуществляться только при отключенном напряжении питания. Электрический ток опасен для здоровья и жизни человека. Самым простым подключением люстры к источнику электрической энергии считается, монтаж и запуск одноламповой люстры к одноклавишному выключателю. При этом нужно всего лишь найти фазный провод, который подключается к выключателю освещения и подсоединить провода в районе установки светильника. После чего заизолировать места соединения. Стоит также учесть, что нельзя соединять медные и алюминиевые провода, так как они вступят в химическую реакцию и произойдёт окисление, что повлияет на контакт в этом месте. Плохое контактное соединение будет греться и рано или поздно обгорит.

Как подключить к люстре двухклавишный выключатель

Для того чтобы подключить люстру к двойному выключателю, нужно понять и разобраться как он устроен. Двойной выключатель имеет один общий вход, который подсоединяется к фазному проводу, и два отходящих контакта идущих к лампочке или группе ламп. Каждый выключатель с 3 выводами ли с двумя имеет контакт, рассчитанный на определённый ток, который указан и на упаковке выключателя и на самом корпусе.

Как подключить люстру с 2 лампами

Если подключать такой источник света к одноклавишному выключателю, то лампы просто подключаются параллельно, но это, в свою очередь, не очень удобно и не экономно. Для того чтобы подключить люстру к двухклавишному выключателю освещения нужно соединить один провод, идущий от одной лампы, с другим проводом от другой, это и будет нулевой провод, который напрямую подключается к распределительной коробке. Такой способ подключения можно обнаружить если с данного источника освещения уже выведены провода. То есть нужно подключить люстру с тремя проводами. Один из них будет общий нулевой (обозначен голубым цветом на рисунке). Проверить это можно мультиметром или любым омметром. Подключение люстры к двойному выключателю обеспечит эффективное и что немаловажно экономное освещение.

Подключение трехрожковой люстры к двухклавишному выключателю

Подсоединение люстры к потолочному светильнику, который состоит из трёх источников света и имеющих так называемую трёхрожковую конструкцию, к одноклавишному выключателю аналогично, как и в ситуации с двумя лампами. Только стоит участь ток нагрузки, поэтому в зависимости от мощности источников светового потока, нужно подбирать и провод. Кстати, формула вычисления тока простая, нужно всего лишь мощность разделить на напряжение питания. Однако провод стоит брать немного с запасом как по длине, так и по сечению, чтобы он не грелся. Если проводка освещения проводится в обычной квартире то на люстру хватит медного провода 1 мм2, данный провод выдержит эту нагрузку. Трёхрожковую люстру рекомендуется подключать через двухклавишный выключатель. Тем самым можно будет скомпоновать включение лампочек - от одной клавиши загораются две, а от другой одна. Если включены обе клавиши горят все три лампы. Опять же фазные проводники от источников световой энергии подключаются через выключатель.

Как подключить люстру с 5 лампами

Подключение люстры с пятью лампами можно считать аналогично с подключением трёх и четырёх ламповой, всё зависит от количества клавиш выключателя. Если он один то подключение источников освещения происходит параллельно. Если задействован двухклавишный или трёхклавишный выключатель, то стоит разделить лампы на группы. При подключении пятирожковой люстры к двухклавишному выключателю нулевой проводник у всех ламп остается общий. Управление освещением через выключатель происходит подачей фазы на определённую группу.

Стоит также заметить что монтаж от коробки до светильника лучше производить цельными проводниками без скруток, это правило нужно выполнять не только если выполнять подключение пятирожковой люстры к двухклавишному выключателю, но и абсолютно любого светильника. Соединение в разъединительной коробке и подключение в люстре лучше выполнять через так называемые клемники. Зажим проводников в них происходит посредством болтового соединения или же специального механизма с защёлкой.

Как подключить люстру с пультом

Довольно модными и удобными являются люстры с управлением от дистанционного пульта. Такой вид светильника зачастую оснащен светодиодной или же неоновой светоизлучающей аппаратурой. Именно такой свет считается очень экономичным, но он не рассчитан на напряжение 220 вольт. Для этого внутри или отдельно имеется устройство, называемое драйвер и выполняет не только понижающую функцию, но ещё и стабилизацию, защиту от короткого замыкания. Светодиодную люстру с пультом управления на расстоянии отличает наличие изменения освещенности (мощности светильника), изменение спектра освещения (холодный или тёплый оттенок), таймера, и звукового индикатора для поиска пульта.

Подключение люстры с пультом управления необязательно означает, что не нужно ставить выключатель освещения. Но подключение люстры с двухклавишным выключателем в данной ситуации не имеет смысла. Просто в данных многоламповых светильниках имеется специальный контроллер работающий на частоте посылаемого сигнала от ПДУ и регулирующий режимы устройства. На рынке можно встретить и отдельно продающиеся контроллеры с пультами на любой вкус и с множеством функций.

В любом случае подключая и монтируя любой светильник на высоте нужно соблюдать правила безопасности не только с электрооборудованием, но и с лестницами, подставками, чтобы установка потолочной люстры прошла без проблем.

Видео о монтаже и подключении люстры

Многие из нас в ходе ремонта решают сменить не только отделку комнаты, но и светильники, а в связи с этим часто возникает вопрос: как правильно собрать люстру?

Многие из нас в ходе ремонта решают сменить не только отделку комнаты, но и светильники, а в связи с этим часто возникает вопрос: как правильно собрать люстру? В большинстве случаев это несложный процесс, который не требует вызова специалистов, но все же мы считаем, что подробная инструкция по сборке люстры никогда не повредит.

Итак, попробуем осветить весь процесс в деталях. Рассмотрим классическую схему сборки люстры на примере недорогого двухрожкового светильника китайского производства. И отметим, что пользуясь этой инструкцией, вы можете легко собрать и повесить люстру более сложного дизайна, однако если у вас совершенно нет опыта электромонтажных работ, а речь идет о дорогом оборудовании – лучше поручить это специалистам.

Вопрос о том, как собрать люстру, начнем с перечня необходимых инструментов:

• нож для зачистки проводов (строительный),
• мультиметр или отвертка-электротестер,
• несколько обычных отверток или шуроповерт с набором бит,
• гаечный ключ.

Если вам нужно собрать и повесить люстру на бетонном или железобетонном потолке, для монтажа крепежной планки также понадобится дрель и сверло с победитовым наконечником (диаметр 6мм). Монтаж на подвесных гипсокартонных потолках можно провести с помощью саморезов или специального дюбеля-бабочки.

Схема сборки люстры

1. Распакуйте новый светильник и выложите все его детали на стол. Убедитесь, что у вас есть все необходимое для того, чтобы собрать и повесить люстру.

Обязательно прочитайте инструкцию! Помните, конкретно ваш светильник может иметь свои особенности, о которых нужно знать. Отдельно стоит отметить, что русскоязычная инструкция, как собрать люстру, в некотором роде доказывает качество товара.

2. Достаньте из прозрачной упаковки центральный корпус и все остальные детали, кроме плафонов. Хрупкие стеклянные плафоны лучше оставить в упаковке вплоть до окончания сборки люстры – так они будут целее.

3. Сейчас мы будем закреплять рожки. Для начала отверните гайку и снимите защитную крышку с центрального корпуса люстры. Затем вставьте рожок в соответствующее отверстие, установите шайбу-гровер и закрутите гайку. То же самое нужно проделать и со вторым рожком.

5. Гаечным ключом затяните крепежные узлы до упора, но следите за тем, чтобы рожки в это время не сместились. В течение всего процесса сборки люстры контролируйте правильность установки каждой детали перед тем, как затянуть крепежную гайку до конца.

6. Теперь мы будем разбираться с электропроводкой.
Это самый ответственный этап в инструкции по сборке люстры. Допустим, наш светильник имеет 4 плафона, закрепленные на двух рожках. Если вы хотите подсоединить его к выключателю с одним тумблером/кнопкой – можно разделить провода на 2 группы: 4 синего цвета, 4 коричневого цвета.

А если ваша схема сборки люстры подразумевает двойной выключатель, провода разделяют на три группы:

• 1 синий провод + 3 синих провода + 4 коричневых провода – при включении тумблера 1 будет загораться один плафон, при включении тумблера 2 будет загораться три плафона, а при включении обоих тумблеров – все четыре плафона.
• 2 синих провода + 2 синих провода + 4 коричневых провода – каждый тумблер будет зажигать по 2 плафона, а если включить оба тумблера одновременно – загорятся все четыре плафона.

Но помните, наша инструкция по сборке люстры не может охватить все случаи – возможно, в вашем светильнике будут провода других цветов.

7. Зачистите первую группу проводов от изоляции (на 1-2 см), скрутите их между собой, а затем соедините с одним из центральных проводов, используя коннектекер. Если в комплекте нет коннектекеров, перед тем, как собрать люстру, приобретите их в любом строймагазине.

8. Аналогичным образом соедините с другим центральным проводом вторую группу, а затем проделайте то же самое с третьей (если вы будете пользоваться двойным выключателем). Все электромонтажные узлы при сборке люстры выполняются с помощью коннектекеров.

9. Вернемся к защитной крышке, которую мы снимали в самом начале – установите ее на место и зафиксируйте гайкой.

Установите декоративные элементы (если они присутствуют),в нашем варианте люстры – хрусталь.

10. В месте крепления люстры к потолку установите декоративную накладку.

На этом инструкция, как собрать люстру, закончена, и мы перейдем к другому, не менее интересному вопросу – как ее подключить?

Если вам понравилась наша инструкция, нажмите Like

Многие владельцы квартир и домов в ходе ремонта решают сменить не только отделку и дизайн, но и светильники. Сегодня в продаже редко можно встретить люстру, состоящую из одной лампочки и плафона. Производители осветительных приборов предлагают сложнейшие конструкции с затейливым дизайном, очень роскошные и красивые, но вот беда, собрать это чудо дизайнерской мысли порой достаточно трудно. Чаще всего инструкция к коробке с упакованными деталями светильника не прилагается, а поэтому, владельцу сияющей красавицы необходимо самому решить проблему и ответить на вопрос, как собрать люстру. Однако не стоит отчаиваться, так как, несмотря на разнообразие различных видов светильников, принцип сборки и подключения у люстр практически одинаковый. Если вы один раз усвоите схему сборки люстры, то сможете справиться с любым осветительным прибором, независимо от количества рожков, особенностей конструкции и прочих характеристик. Сегодня мы в качестве примера расскажем, как собрать люстру с 3 лампами и 5 лампами, и рассмотрим устройство других светильников.

Общее устройство светильников и люстр

Прежде чем приступать к монтажу осветительных приборов, рассмотрим их устройство. Светильник состоит из следующих деталей:

• Плафон. Элемент выполняет, в первую очередь, защитную роль (закрывает лампу накаливания), а во-вторую — декоративную функцию. Изготавливается плафон из пластика, стекла, металла. Чтобы добраться до внутренностей любого светильника, плафон необходимо снять. В зависимости от способов крепления, плафон может закручиваться, крепиться к корпусу при помощи защелок или болтиков.

Важно! Самое распространенное крепление — пластиковые кольца, которые накручиваются на резьбу патрона.

• Лампа. В осветительных приборах могут использоваться различные виды ламп. Специалисты рекомендуют на кухне и в комнатах использовать энергосберегающие — люминесцентные лампы, а лучше — светодиодные.
• Патрон. Элемент может иметь различную конструкцию. В обычных потолочных светильниках патрон прикручивается к корпусу с помощью 2 болтиков. В некоторых моделях болтики можно сразу открутить, но, в большинстве моделей надо сначала разобрать патрон и извлечь сердцевину.
• Отражатель. В большинстве моделей для дома и квартиры он не применяется. Но очень часто используется в офисных светильниках для потолка и в прожекторах. Отражатель с белой или зеркальной поверхностью служит для создания направленного света.
• Блок питания или пуск-регулирующее устройство. В корпус при необходимости устанавливается блок питания, необходимый для работы светодиодных и люминесцентных ламп. Однако популярные энергосберегающие модели под обычный патрон почти всегда идут со встроенной схемой внутри и просто вкручиваются вместо лампочек накаливания.

Как собрать светильник?

Светильники бывают:

• Подвесными.
• Накладными.
• Встраиваемыми.

Важно! Точечные светильники приобрели большую популярность в последнее время. Они появились вместе с подвесными потолками и решили вопрос экономного и грамотного освещения. Каждый встраиваемый светильник дает немного света, основное его достоинство — мобильность. Устанавливать светильники на потолке можно где угодно, как угодно, в любом количестве.

Светильники идут с отдельно упакованным корпусом и плафоном. Подвесные и накладные светильники устанавливаются достаточно просто:

1. Прикрепите корпус.
2. Подключите прибор к электропитанию.
3. Установите плафон.

С точечными светильниками и люстрами дело обстоит намного сложнее. Ниже мы более подробно остановимся на сборке потолочных точечных светильников и расскажем, как собирать бра и люстры.

Как собрать потолочный светильник?

Установка потолочного светильника возможна в:

• Подвесной потолок.
• Натяжной.
• Гипсокартонный.
• Реечный.

Кроме того, точечные светильники могут иметь различную конструкцию, например, иметь подвижную внешнюю часть, которая позволяет направлять свет в определенную сторону.

Количество встраиваемых точечных светильников определяется в зависимости от особенностей помещения:

• Площадь. Если площадь помещения небольшая (ванная или санузел), то достаточно одного прибора, если комната позволяет, то можно разместить светильники по периметру потолка.
• Планировка.
• Цветовое решение.

• Потолочный встраиваемый светильник для ванной комнаты отличается от других подобных приборов. Он более приспособлен для эксплуатации в условиях повышенной влажности. Светильник не пропускает воду и пар за счет стекла или пластика, расположенного над основной частью прибора. Для светильников, предназначенных для ванных комнат, в целях безопасности используйте лампы, мощность которых не превышает 12-24 Вт. В случае замыкания или других неполадок такие лампы не нанесут вреда здоровью человека.
• При расчете количества светильников для комнаты ориентируйтесь на правило: на 1 кв.м — 1 светильник. Расстояние между приборами должно быть около 30 см, а расстояние до стены примерно 20 см. Места установки приборов планируйте заранее, до монтажа подвесного потолка. К точкам крепления светильников необходимо провести провода, а в случае с натяжным потолком — установить крепежные кольца. Устанавливайте и подключайте точечные светильники в реечный подвесной потолок в конце ремонта.

Важно! Потолочные светильники в ванную комнату устанавливайте вместе с трансформатором. Чтобы определить какой трансформатор нужен, умножьте количество ламп на их мощность. Полученный результат покажет мощность необходимого трансформатора.

Инструменты для работы

Чтобы установить точечный светильник, вам понадобятся следующие инструменты:

• Электрический кабель с хомутами.
• Дрель с длинным сверлом.
• Круглая насадка на дрель для проделывания дыр.
• Плоскогубцы.
• Отвертка.
• Изоляционная лента.
• Распределительная коробка.
• Защитные колпаки для электропроводов.
• Кусачки для удаления изоляции.
• Средства защиты: защитные очки, перчатки.

Пошаговая инструкция:

• Отключите электричество в помещении и убедитесь в том, что комната обесточена.
• Сделайте разметку карандашом мест расположения приборов.
• Наденьте защитные очки и перчатки.
• Вырежьте круглое отверстие необходимого размера в потолке (в отверстие должен поместится корпус прибора), используя дрель и круглую насадку. Отверстие должно быть немного меньше, чем декоративная наружная часть прибора.

Важно! В гипсокартонном потолке отверстия делайте до шпаклевочных и отделочных работ.

• Протяните кабель от источника энергопитания до распределительной коробки. Во избежание дополнительного расширения отверстий, используйте дрель с длинным сверлом.
• Откройте распределительную коробку и подключите кабель таким образом:
  1. С конца кабеля удалите верхний слой изоляции.
  2. Соедините зачищенные провода с проводами коробки.
  3. Скрутите провода следующим образом: черный с черным, белый с белым, “земля” с “землей”.
  4. Скрепите провода плоскогубцами.
  5. Наденьте защитные колпаки на соединенные провода.
• Упакуйте провода в коробку и закройте ее крышкой.
• В отверстие потолка установите базовую часть корпуса прибора (распределительная коробка должна уйти за потолочные панели). Многие конструкции приборов закрепляются с помощью клипс, которые защелкиваются автоматически.
• Монтаж самой лампочки проводите по инструкции производителя. Корпус каждой лампы снабжен крепежным элементом, с помощью которого легко закрепить финальную деталь.
• Подключите электричество и радуйтесь свету.

Важно! В натяжной потолок точечные светильники устанавливаются таким же образом, только отверстия не высверливаются, а вырезаются внутри термоустойчивого кольца с помощью ножа.

Как собрать люстру с 5 лампами?

Весь процесс монтажа мы разобьем на этапы, чтобы вам было легче во всем разобраться.

Подготовительный этап

Перед началом работ приготовьте следующие инструменты:

• Нож для зачистки проводов.
• Отвертка-электротестер.
• Отвертки или шуруповерт с набором бит.
• Гаечный ключ.
• Дрель и сверло с победитовым наконечником (диаметр 6мм) для монтажа крепежной планки на бетонном или железобетонном потолке. На гипсокартонном подвесном потолке монтаж можно провести с помощью саморезов или дюбеля-бабочки.

После того, как вы приготовили необходимые инструменты, действуйте следующим образом:

• Вскройте коробку с осветительным прибором. Делайте это аккуратно, чтобы не повредить детали. Заводская продукция, как правило, поставляется блоками: корпус, плафоны, рожки с плафонами для лампочек, клеммники. Провода должны быть подсоединены ко всем узлам.

Важно! Не забудьте проверить соответствие количества деталей с описанием модели прибора. Проверьте комплектность перед началом монтажа.

• Хрупкие элементы (плафоны, пульт, лампочки и т. д.) отложите в сторону.
• Достаньте остальные детали из упаковки.

Механическая часть сборки люстры

Соберите верхнюю часть центрального корпуса прибора. Действуйте следующим образом:

1. Возьмите декоративную “тарелку”.
2. Установите тарелку на стержень люстры.
3. Закрутите верхнюю гайку.

Закрепите рожки на корпус. В зависимости от модели и конструкции прибора, количество рожков может быть различным. Но технология их крепления остается неизменной. Действуйте следующим образом, чтобы собрать люстру с 5 лампами:

1. Открутите декоративную гайку и снимите защитную крышку с центрального корпуса люстры.
2. Возьмите один из рожков, снимите с него гайку и контр-шайбу.
3. Вставьте рожок в соответствующее отверстие, закрепите снятой гайкой и шайбой.
4. Аналогичным способом установите все рожки.
5. Проверьте симметричность расположения рожков относительно друг друга. При необходимости — подкорректируйте их размещение.
6. Подкрутите крепежные гайки с помощью гаечного ключа.

Электрическая часть — соединяем провода в люстре

Это — самый ответственный этап, когда надо собрать люстру с 5 лампами. Различают два варианта подключения:

• К одинарному выключателю. В этом случае все лампочки будут загораться одновременно.
• К двойному. При пятирожковом светильнике можно запланировать включать отдельно две и три лампочки, но для этого необходимо завести еще один провод, так как изготовитель заводит всего две группы: фаза и ноль.

От типа подсоединения зависит группировка проводов. К одинарному выключателю будет 2 группы, а к двойному — 3 группы. Разделение кабеля осуществляется по цвету. У каждого рожка на выходе имеется 2 провода с изоляцией разного цвета:

• Синие провода — нулевые.
• Коричневые — фазные.

Важно! Сначала необходимо работать с проводами одного цвета, например, “фазой”, а затем — сгруппировать провода другого цвета — “ноль”.

Рассмотрим отдельно подключение к одноклавишному выключателю и к двойному.

Соединение проводов в люстре под одноклавишный выключатель

В данном варианте соединение очень простое, так как к люстре подходит фазный и нулевой провод и в каждом рожке тоже два провода. Поэтому действуйте следующим образом:

1. Зачистите первую группу проводов от изоляции на 1-2 см (фазные).
2. Соедините их между собой.
3. Зачистите и соедините все нулевые провода рожков. У вас должно получиться 2 группы проводов.
4. Соедините группы проводов с главным питающим проводом, используя защитные колпачки. Не рекомендуется скручивать провода без защитных колпачков (коннектера), так как контакты, оставаясь не изолированными, быстро окисляются, в результате — может произойти замыкание.
5. Аналогично соедините вторую группу проводов с другим центральным проводом.
6. Аккуратно уложите провода в корпус.
7. Закройте нижнюю крышку и закрутите декоративную гайку.

Важно! Для надежности место скрутки проводов можно пропаять.

Люстра собрана. Все другие декоративные элементы, плафоны и лампочки пока не ставятся на место, так как сначала необходимо закрепить люстру на потолок и подключить к электропитанию.

Соединение проводов в люстре под двухклавишный выключатель

Сначала необходимо разделить рожки люстры на две группы:

• Если у вас предусмотрено четное количество лампочек, то в этом случае очень просто их разделить, например, нечетные — 1 группа, четные — 2 группа. Естественно, нулевые провода войдут в 3 группу. При таком подключении будет достигнута гармония и симметрия.
• Если у вас пятирожковая люстра, то симметрично разбить провода на две группы не получится. Здесь придется выполнять соединение таким образом, чтобы одной кнопкой включались 3 лампочки, а второй — 2. Если включить обе кнопки одновременно, то загорятся все лампочки. Хотя, варианты могут быть разными.

Итак, переходим к делу:

1. Распределите провода: “нулевые” — в 1 группу, фазные — разделите на два блока, один будет подсоединяться к 1, 3 и 5 рожку, а второй — ко 2 и 4.
2. Зачистите каждую группу проводов от изоляции на 1-2 см.
3. Подключите все группы к главному питающему кабелю. Питающий провод, который заходит в корпус люстры, должен быть обязательно трехжильным. К одной жиле подключаются все нулевые (синие) провода, ко второй — подключаются провода 1 группы, а к третьей — провода 2 группы.
4. Места соединения проводов заизолируйте.
5. Аккуратно уложите все провода в корпус, закройте декоративную нижнюю крышку и закрутите гайку.
6. Плафоны и декоративные элементы установите после подключения люстры.

Важно! Чтобы завести третий провод для двухклавишного выключателя, полностью разберите корпус люстры. Для этого вместе с нижней декоративной гайкой открутите и верхнюю. Найдите центральный стержень, в который с завода заведен двухжильный провод, вытащите уплотнительные пластиковые колечки с торцов и провод. Заведите трехжильный провод (или просто дополнительный провод такого же сечения). Закрепите провода уплотнительными пластиковыми кольцами с торцов.
