Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля , то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина , имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник , имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. . Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.


5. Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник , имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем . Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.





    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик , например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора . Но сначала его нужно немного доработать.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Если взять для ресивера огнетушитель , то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана . Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона . Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы , которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью . С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром . Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт . Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Или мастерской.

Для сборки нам понадобится:

1. Компрессор от холодильника.

Если Вы будете снимать его с холодильника, отрежьте 30 сантиметров медной трубки она в дальнейшем нам понадобится.
2. Ресивер.

Это прочный сосуд для сжатого воздуха. Сделать его можно из пустого баллона от фреона, которым заправляют кондиционеры. Найти его проще всего, обратитесь в любой автосервис, оказывающий услуги заправки автомобильных кондиционеров. Пустые баллоны они выбрасывают.

В качестве ресивера также подойдет красный, 50 литровый баллон от пропана. Приобрести его можно на авито за 500 рублей.

Далее нам понадобятся запчасти от покупного компрессора. Найти их можно в любом крупном строительном магазине, в отделе электроинструмента.

3. Реле давления.
4. Регулятор давления.
5. Переходник rapid.
6. Предохранительный клапан на 10 бар.
7. Манометр от 10 до 12 бар.
8. Влагоотделитель.
9. Четыре маленьких колесика.

10. Мелочевка. Для облегчения поиска деталей, обращаемся в любой магазин сантехники, приобретаем все по списку.

Все детали необходимо будет соединить согласно схеме.

Для надежности и герметичности резьбовых соединений, желательно использовать специальный клей герметик.

Важной деталью нашего компрессора является воздушный фильтр.

Очень удачным решением будет применить бензиновый фильтр от классики.

Также в автомагазине приобретаем вакуумный шланг.

Площадку, на которую будет крепиться компрессор и ресивер выполним из фанеры, либо древесностружечной плиты.

Ресивер закрепим при помощи стальной ленты.

Приступим к сборке.

Просверлим в ресивере три отверстия диаметром 10 мм.

Наждачной бумагой зачистки места для сварки, приварим к отверстиям ниппель.
Прикрепим купленные колесики к фанере.
На получившийся тележки зафиксируем ресивер.
Компрессор от холодильника фиксируется саморезами.
Одеваем на втягивающее отверстие компрессора наш бензиновый фильтр.
Соединение произведем через кусочек вакуумного шланга.

На втягивающий конец компрессора надеваем шланг гибкой подводки.
Шланг следует откусить по месту. Крепление к патрубку производится на червячный хомут.

Теперь собираем узел автоматики.

Вкручиваем в отверстие реле давления, предохранительный клапан, манометр, регулятор давления.
К регулятору давления подсоединяем переходник rapid.

Завершающим этапом соединяем элементы сантехники.

И крепим к ним заранее собранный узел автоматики.

Кусок медной трубки. Ее функция заключается в сбрасывании давления.
После того, как компрессор накачает воздух в ресивер, реле давления открывает клапан, через который сбрасывается давление в системе нагнетания.

Делается для того, чтобы облегчить запуск компрессора, так как под давлением он не запустится.

Крепление трубки осуществляем в самом конце. Для этого необходимо один конец трубки расширить как на рисунке. Сделать это можно при помощи стального шарика и молотка.

И соединить расширенный конец с реле давления.

Второй конец соединим со штуцером через вакуумный шланг.

Наш компрессор готов, но для того чтобы его хватало для работ, выполняемых гараже, был предусмотрен вариант подключения дополнительного ресивера через кислородный шланг.

Для этого, сверх перечисленного, нужно докупить:
Два пропановых баллона на 50 литров.

15 метров кислородного шланга.

Переходник быстросъемный на шланг, для подключения пневмоинструмента.

Тройник для объединения баллонов.

Два шаровых крана на 1/2, 3 штуцера на 1/2, тройник на 1/2, хомуты червячного типа.

Собрав все воедино, получится настоящий, большой компрессор.

Как и любой механизм, такой компрессор наделён плюсами и недостатками.

Плюсы.

Первое - стоимость сборки равна 5500 рублей. Приблизительно в 2 раза дешевле компрессора того же объема.
Второе - шум от работы, ведь шумит он не громче холодильника.

Третье, и пожалуй самое важное, это надежность. Так как надежность советских холодильников не вызывает сомнений, а значит что прослужит очень долго.

Что касается автоматики компрессора, то тут все зависит от вашего выбора. Ведь цена того же реле давления начинается от 500 и заканчивается 3000 рублей.

4. Высокая ремонтопригодность. Ведь, в случае поломки, проблем с запчастями не возникнет.

Теперь про минусы.

Компрессор является универсальным агрегатом, который нашел довольно широкое применение, как на крупном производстве, так и в небольших мастерских. Также его устанавливают на различных автомобилях и специальной технике. Именно поэтому вопрос о том, как создать из зиловского компрессора очень интересует многих мастеров, которые хотят сэкономить на приобретении этого устройства.

Бытовое назначение

Для начала следует сказать о том, что такие изделия не будут отличаться большой производительностью, а их изготовление может потребовать больших затрат. Однако существует масса вариантов применения, которые и заставляют искать материал о том, как изготовить компрессор своими руками из зиловского компрессора.

• Прежде всего, такое устройство отлично подойдет для накачивания шин автомобиля.
• Также подобный агрегат можно будет использовать для работы с некоторыми пневматическими инструментами небольшой мощности.
• Чаще всего эти изделия используют в мастерских для нанесения краски на поверхность. Дело в том, что при наличии объемного ресивера они могут работать довольно долго и создавать необходимое для этого давление.
• Некоторые специалисты используют такие агрегаты в кузнечном деле и на других производствах. Главное, чтобы технические характеристики соответствовали заданным параметрам.

Автомобильный компрессор

Начинающие мастера часто задают вопрос о том, почему именно эту деталь стоит приобретать для того, чтобы создать компрессор своими руками. они считают морально устаревшим автомобилем, а агрегаты, которые на нем установлены, изношенными. Однако сразу стоит отметить, что в нашей стране именно эту деталь найти проще всего, а ее стоимость напрямую зависит от состояния. При этом простота изготовления этого агрегата позволяет производить элементарный ремонт и очень сильно упрощает обслуживание.

Также компрессор своими руками из зиловского компрессора изготовить намного проще, чем использовать для этого другие изделия подобного типа. Для выполнения элементарных задач его даже практически не нужно будет переделывать. Однако если потребуется долговременное использование или большие нагрузки, то нужно будет сделать определенную доработку.

Необходимое оборудование

Чтобы создать компрессор своими руками из зиловского компрессора, необходимо решить вопрос с передачей вращающего момента на сам агрегат. Также понадобиться двигатель определенной мощности и с конкретным количеством оборотов. Поэтому потребуются определенные покупки.

Отдельное внимание при этом нужно уделить ресиверу. Его подбирают в соответствии с поставленными перед изделием задачами. При этом на него устанавливают манометр и предохранительный клапан, которые и будут отвечать за необходимое давление.

Передача вращающего момента

Когда изготавливается компрессор своими руками из зиловского компрессора, необходимо принять очень важное решение о том, как будет передаваться сила с двигателя на сам агрегат. При этом некоторые мастера предпочитают выполнять подключение напрямую, считая, что так они не потеряют количество оборотов и мощность. Однако стоит помнить, что для подобных методов реализации соединений нужно иметь довольно мощный двигатель. Поэтому чаще всего используют

Когда делают компрессор своими руками, зиловский компрессор обычно пытаются соединить с двигателем через редуктор. Так можно получить довольно неплохое усилие при первичном запуске или же при наличии давления в ресивере. Однако стоимость хорошего редуктора довольно высока, и вариант с можно считать самым оптимальным.

Двигатель

Если собираем своими руками, то очень важно правильно подобрать силовой агрегат, который будет максимально приближен к рабочим параметрам устройства. В данном случае обычно смотрят на скорость вращения. Она должна быть не менее 2000 оборотов в минуту, поскольку именно этот параметр позволит создать максимальное давление и даст возможность конструкции работать в щадящем режиме.

К подбору мощности подходят отдельно. Дело в том, что стоимость очень часто напрямую зависит именно от этого параметра. Принято считать, что для подобных компрессоров достаточно мощности в 1 кВт. Однако это оправдывает себя, если агрегат планируют использовать непродолжительное время и без больших нагрузок. Поэтому чаще всего используют более мощные изделия.

Ресивер

Типовой компрессор на базе железа от ЗИЛ 130 стараются обычно сделать компактным и мобильным. Поэтому использовать большие и объемные ресиверы просто не имеет смысла. Также не стоит приобретать эти элементы агрегата отдельно, поскольку их всегда можно создать самостоятельно. Для этого можно использовать практически любую металлическую емкость. При этом лучше всего применять газовые баллоны или старые огнетушители.

Сразу необходимо отметить, что потребуется дальнейшая доработка ресивера. На него нужно будет установить манометр и регулятор давления. Обычно приобретается отдельный узел с редуктором, который и устанавливается на входе в емкость. Также очень важно произвести монтаж клапана обратного давления. Его настраивают под оптимальный режим работы будущего изделия с определенным запасом в 10-15%.

Доработка компрессора

Даже если планируется сделать обычный гаражный компрессор из компрессора ЗИЛ, то сам агрегат необходимо будет немного доработать.

• Прежде всего, стоит создать охлаждение. Дело в том, что такие агрегаты в процессе своей работы сильно перегреваются и в результате этого падает не только производительность, но и срок эксплуатации. Поэтому следует просверлить шатуны, а в нижней крышке устанавливается косая трубка.
• Чтобы контролировать уровень масла, необходимо установить на выход из картера прозрачный фильтр. Также имеет смысл поставить влагоотделитель, который можно изготовить самостоятельно из небольшого огнетушителя.
• Отдельно устанавливают и бачок с маслом. При этом сразу стоит отметить, что он будет использоваться в качестве расширительной емкости и поможет нормализировать давление в системе.

На сегодняшний день существует просто огромное количество всевозможных доработок, которые направлены на то, чтобы увеличить производительность и срок эксплуатации. Все они обычно относятся к и передачи вращающего момента. Однако окончательный выбор всегда зависит напрямую от назначения конечного изделия.

Сборка

Сначала стоит изготовить станину, на которую и будет установлен компрессор своими руками. ЗИЛ 130 имеет определенные посадочные места для данного агрегата, которые необходимо перенести на каркас. Так не придется проделывать дополнительные отверстия в самом компрессоре, и можно будет использовать дополнительную систему амортизации.

Далее на станину монтируют двигатель. При этом фиксация производится в жестком положении, на расстоянии, необходимом для реализации передачи крутящего момента. Ресивер и другие элементы, которые можно присоединить через шланги, можно располагать отдельно. Порой их проще подключить по месту работы, чтобы не утяжелять саму станину.

• Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
• Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
• При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
• Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
• Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
• Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.

Вывод

Собирая компрессор из зиловского своими руками, следует помнить, что данная работа потребует от исполнителя умения в обращении с различным инструментом и соблюдения техники обработки всевозможных деталей. Также стоит помнить, что приобретение определенных агрегатов приведет к затратам, а значит, прежде чем приступать к работ, стоит внимательно оценить все расходы и сопоставить их со своими возможностями. Дело в том, что при интенсивном использовании такого компрессора хватает всего на пару лет.

В некоторых случаях для выполнения различных работ по дому не обойтись без воздушного компрессора. При наличии достаточных навыков, а также некоторых исходных узлов и деталей подобный агрегат можно изготовить самостоятельно.

В каких случаях для домашних дел нужен компрессор?

В первую очередь, он понадобится владельцам индивидуального автотранспорта. Покраска машины, очистка салона и двигателя от грязи и пыли, доведение давления в шинах до требуемого значения – только малый перечень операций, которые сможет выполнить самодельный компрессор. Сфера применения агрегата резко увеличится, если в хозяйстве появятся пневматические инструменты. Например, на даче их применение во многих ситуациях оказывается более выгодным, чем электрических: нет привязки к стационарной линии питания, да и конструкции, основанные на использовании пневматики, зачастую оказываются более надёжными.

Перед тем, как приняться за изготовление домашнего воздушного компрессора, следует составить исходное техническое задание, в котором прояснить следующие требования:

1. какое избыточное давление воздуха потребуется;
2. от чего и каким образом будет производиться привод;
3. из каких составляющих возможно собрать устройство;
4. сколько времени компрессор будет работать безостановочно;
5. каким должен быть минимально приемлемый расход энергоносителя;
6. критичны ли качественные показатели энергоносителя: его влажность и температура.

Для выполнения большинства работ по дому достаточно 4…6 ат, однако следует отметить, что при продолжительном использовании компрессора, его подвижные детали нагреваются, из-за чего данная характеристика со временем может падать на 20…30%. Производительность определяется только техническими характеристиками пневмоинструмента. Минимален расход обычно для дрелей, гайковёртов и дюбельных монтажных пистолетов (до 100…120 л/мин). Вместе с тем для инструмента ударного действия или шлифовальных машин потребуется расход до 350…400 л/мин. При выполнении наружных работ (в частности, покраски), могут потребоваться и более высокие значения производительности, поэтому необходимо предусмотреть запас по данному параметру в 20…30%. Такой же подход необходим и к оценке мощности, потребляемой агрегатом.

Любой компрессор нуждается в ресивере – накопительной ёмкости, которая поддерживает давление воздуха в необходимых для стабильной работы инструмента пределах. С увеличением объёма ёмкости функциональность воздушного компрессора возрастает, хотя и габаритные размеры установки увеличатся. Тем не менее, объём не может быть менее 10 л. Следует учитывать, что для целей покраски длина трубопроводов (а, следовательно, и потери) возрастёт.

Как сделать компрессор, и в какой последовательности производить работы?

Компоненты будущего компрессора

Чтобы сделать компрессор своими руками, потребуются:

Порядок монтажа

Как сделать компрессор? Рекомендуется следующая последовательность подготовки и сборки элементов: входной заборный шланг с патрубком→фильтр предварительной очистки→фильтр окончательной очистки→жёсткая входная трубка к компрессору→компрессор→трубопровод для замены масла→выходной трубопровод на ресивер→тройник→ресивер→реле РД с аварийным предохранительным клапаном→тройник с манометром→регулятор с вентилем→комбинированный выходной фильтр→шланг с самозапирающейся пневматической розеткой.

На начальном этапе предстоит подготовить к монтажу компрессор от холодильника. Его очищают изнутри от грязи и примесей, подвергают покраске, и сливают масло (более, чем вероятно, что за всё время работы подобное не производилось; впрочем, для холодильника и нужды особой в том нет). На компрессоре уже имеется настроенное на его параметры пусковое реле, и менять его не рекомендуется. Запаянное отверстие в нижней части корпуса предназначено для слива масла. Это отверстие аккуратно вскрывают (частицы стружки не должны попасть вовнутрь) после чего при помощи шприца удаляют старое масло, и заполняют полость свежим (подойдёт любое синтетическое или полусинтетическое масло, характеристики которого практически постоянны). Масла необходимо залить на 30…40% больше, учитывая естественную убыль, например, при непрерывной покраске значительных поверхностей.

Следующий этап – подготовка воздушного накопителя. Внутренний объём корпуса огнетушителя необходимо тщательно очистить, используя преобразователь ржавчины. После этого в нижней части корпуса получают резьбовое отверстие, которое заглушают пробкой: она необходима для периодического слива конденсата. К выходному отверстию присоединяют тройник. Возможная проблема – несоответствие резьбы – решается её перенарезанием. К противоположным концам тройника присоединяются предохранительный клапан (его параметры подбираются с учётом потребностей) и второй тройник, также снабжённый манометром. Накопительная ёмкость подлежит обязательной покраске.

Завершается монтаж присоединением к выходному отверстию второго тройника фильтра–масловлагоотделителя. Этот тройник следует оборудовать ручным вентилем и манометром результирующего контроля. Присоединением к последнему выходного шланга процесс сборки будет завершён.

Остаётся только установить все собранные компоненты на раму. Лучше для этих целей использовать алюминиевые уголки или толстолистовую фанеру. Рекомендуется компрессор устанавливать сверху: так облегчается последующее применение агрегата. Во избежание лишнего шума и вибраций всё узлы должны быть жёстко закреплены на раме, за исключением самого компрессора: он должен допускать некоторые колебания. Для этого лучше не демонтировать оставшиеся на нём крепёжные детали, либо, при их отсутствии, предусмотреть монтаж компрессора на пружинных компенсаторах.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 ат.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Работа собранного своими руками агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Уже два года мечтаю приобрести компрессор. Очень полезный прибор для самых разнообразных работ в гараже: подкачка колес, покраска с пистолета, продувка деталей двигателя и прочее прочее. В среднем простенький компрессор стоит 10 тыс рублей, самодельный обошелся в 300 рублей, плюс кучу хлама, который дома завалялся. Старенький компрессор от холодильника, газовый баллон, манометр 10 BAR, уголки и тройники с латуни, заглушки к ним, ниппеля с резьбой от мопедных камер металлические, хомуты, шайбы.

Для изготовления использовал компрессор от холодильника цилиндрической формы установленный горизонтально. Он имеет производительность 10л/мин, это очень мало по сравнению с промышленными, но мне больше и не надо, скажем по 5-10сек спускать воздух под низким давлением 3 Бар, когда в ресивере(о нем дальше расскажу) давление 8-9 Бар.

Для ресивера я беру баллон газовый на 50л. Загодя слил с него весь газолин. Попробовал раскрутить кран, но какие бы способы не применял, кран не поддался.

Так как на кране баллона левая резьба, решил сделать переходник на 3\4 дюйма с правой резьбой. Взял шланг высокого давления и два переходника с 3\4 на 10мм с левой и правой резьбой. Получился такой переходник

Собрал из тройников и уголков простенький разветвитель и сделал пробное включение.

За 45 минут баллон набрал давление почти 9 Бар, при объеме ресивера 50Л это примерно 430Л воздуха

Пару раз набрал, а затем вверх дном спустил баллон, что бы убрать остатки газа и газолина, после принялся за основательную сборку. Положение баллона горизонтальное, сверху наварил крепление компрессора и установил всю разводку с манометром. Закрепил схему на клипсы насаженные на гвозди приваренные сваркой к баллону. Компрессор с схемой соединил шлангом, закрепив на хомуты

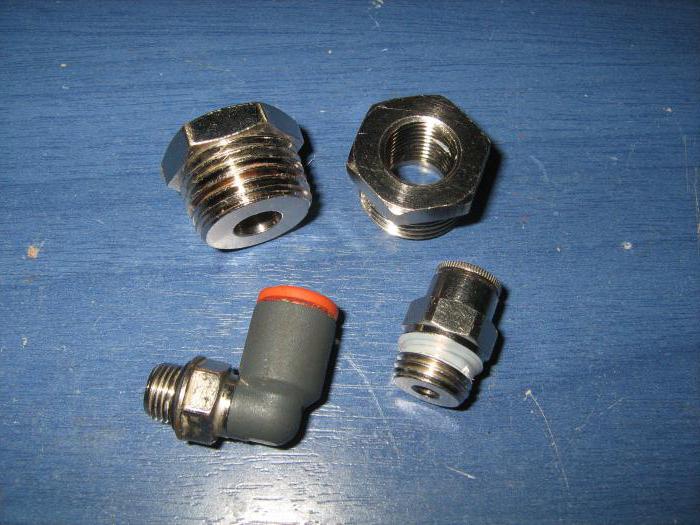

В заглушке просверлил отверстие, в него вставил ниппель и сверху положил резиновую прокладку. Заглушку зажал на кран, к крану подряд два тройника: один отвод на ресивер, другой на манометр. Следом накрутил уголок, к уголку фильтр грубой очистки, к фильтру муфта и такая же заглушка как и с другой стороны.

Фильтр пришлось поставить что бы масло, которое выдавливает компрессор отстаивалось и не попадало в ресивер и трубки.

Осталось дело за малым, приварить ножки и покрасить все в один цвет. Спереди ножка получилась одна, сзади две. Все ножки остатки уголка

Автомат на отключение не ставил, пока нет денег на покупку. Редуктор для регулировки давления по той же причине не поставил. Как будут деньги закончу, а пока хватает и так.

Похожее по теме видео с YouToBe

Красить не буду, лень мне.
С ув. Admin-чек
