Один из самых эффектных дизайнерских приемов — использование световых эффектов. Часто именно свет придает изюминку интерьеру. Потолок из гипсокартона с подсветкой — один из наиболее часто встречающихся вариантов. Хорош он тем, что его при желании можно сделать самостоятельно, своими руками.

Основные отличия конструкции

Подсветка гипсокартонного потолка бывает скрытой и открытой. Открытая — точечные светильники, которые полностью или частично видны. Скрытая потому так и называется, что видно только ее излучение. Потому при монтаже потолка из гипсокартона со скрытой подсветкой короба нижнего уровня делают с полочкой, на которой и размещаются осветительные приборы.

Эта полочка может быть открытой или закрытой и, в зависимости от этого, а от положения источников света изменяется ширина и яркость полосы света на потолке.

Как изменяется поток света в зависимости от формы полочки и расположения источника света

Конструкция короба для подсветки

Чтобы сделать такой короб для подсветки потолка нужны два типа профилей:

В варианте, представленном на фото выше, полочка ни на что не опирается. Жесткости самого ГКЛ хватает на то, чтобы удержать нетяжелую подсветку. В этом случае необходимо учитывать вес осветительных элементов. Самыми тяжелыми являются лампы дневного света, но их в последнее время практически не используют, так как есть другие варианты, которые экономичнее в энергопотреблении и более простые в монтаже (светодиодные ленты, дюралайт).

Есть вторая конструкция. Тут вынос полки опирается на удлиненные поперечины. Если предыдущая конструкция кажется вам ненадежной, можно сделать такой. Только в этом случае потребуется немного больше несущего профиля. На фото — пример организации двухуровневого потока из гипсокартона с подсветкой.

Точно такую же схему можно реализовать и в одноуровневом варианте. Если основной потолок у вас в хорошем состоянии, можно сделать только короб по периметру. Пример собранного каркаса для подсветки ниже. Осталось сделать внутренний бортик, и подшить каркас снизу.

Потолок из гипсокартона с подсветкой далеко не всегда имеет ровные линии. Просто они реализуются проще всего. Но такие же схемы делают и с изогнутыми линиями. Получаются очень красивые подвесные потолки.

Только при больших расстояниях от несущих стен надо несущий профиль дополнительно фиксировать или к потолку, или к профилям предыдущего уровня. Удобнее делать это при помощи подвесов.

Источники света

Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет. С ее помощью можно визуально «приподнять» потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные — люстры.

Подсветку можно сделать с использованием разных источников света, но последнее время применяются три вида:

• Светодиодная
  • ленты;
  • дюралайт.
• Неоновые трубки.

Светодиодные ленты и дюралайт

Это серия последовательно смонтированных светодиодов. Их особенность состоит в том, что питаются они от 12 В или 24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB.

Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.

По типу исполнения светодиодные ленты бывают:

• Обычными. Не имеют защитного покрытия, использоваться могут только в сухих помещениях.
• Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
• Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т.п.

Выбор тут понятен. Подбираете тип ленты в зависимости от условий помещения. , а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.

Сначала о достоинствах:

• Малое энергопотребление. Они очень экономичны. С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется.
• Не греются. Греться может только блок питания, сами светодиоды не нагреваются. Это важно, если потолок деревянный.
• Большой срок службы. Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены).
• Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься.
• Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.

Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие. Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.

Неоновые трубки

Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят.

Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами.

Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо — нажать на кнопку. Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.

Монтаж подсветки потолка по периметру с пошаговыми фото

Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.

Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть — 6 см, в углах сделаны закругления.

Способ выбран первый — ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.

Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.

При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.

По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке). Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель-гвоздь.

Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно выложить по окружности.

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.

С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного). Их длинна небольшая — 9,8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1,2 см толщину ГКЛ, прикручиваемого снизу).

В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек — порядка 40-50 см.

По периметру прикручиваем короткие вертикальные кусочки

Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также устанавливается на саморезы с шагом 10-12 см.

Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.

Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.

Теперь крепим такие куски к профилю. На каждый фрагмент — один саморез, примерно посередине ширины, чтобы не лопнул.

При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Если лазерного уровня нет, используйте водяной и нанесите линию карандашом.

Затем берем кусок несущего профиля длинной 9,8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.

Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.

Готовое закругление «изнутри»

Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.

Следующий шаг в изготовлении потолка из гипсокартона с подсветкой — шпаклевка. Шпаклюется потолок и основной бортик. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.

Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.

Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

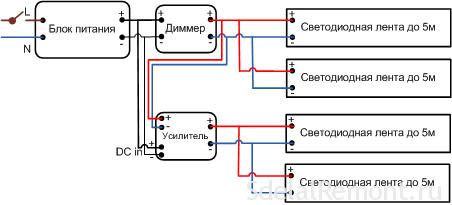

Если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.

Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей — крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5 см, ломаем гипс и крепим.

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус). Похожие приклеены и на стыке короба и стены.

Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.

Еще один вариант можно увидеть в видео формате, но уже с рабочей подсветкой.

Монтаж двухуровневого потока продемонстрирован в следующем видео. Этапы показаны схематично, но сборка первого уровня ясна. Так что может быть полезно.

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно

Подсветка потолка в спальне

Потолок из гипсокартона с подсветкой сочетает в себе красоту и функциональность, потому потратить время на изучение технологии его сооружения определенно стоит. Конечно, процесс монтажа такого потолка нельзя назвать простым, но все же справиться с такой задачей по силам даже новичку – естественно, если этот новичок подойдет к процессу ответственно и начнет работу с изучения теории.

Что необходимо для работы?

Материалы

Гипсокартонный подвесной потолок со встроенными светильниками или светодиодной лентой, расположенной по периметру перекрытия – это достаточно универсальное решение. С одной стороны, при устройстве такой конструкции мы обеспечиваем идеальное выравнивание потолка вне зависимости от изначального состояния потолочной плиты или другой несущей поверхности. С другой – получаем возможность установить регулируемое освещение на большой площади, полностью (или почти полностью) избавляясь от затенённых участков.

Очевидным плюсом этой технологии является достаточно высокая скорость возведения потолка – в отличие от оштукатуривания, нам не придется ждать неделю или более для высыхания нанесенного раствора.

Для устройства подвесного потолка нам будут нужны:

1. Профиль оцинкованный для каркаса (стартовый и потолочный).
2. Подвесы металлические для формирования необходимого зазора между ГКЛ и несущей частью потолка.
3. Гипсокартон (стандартный для большинства помещений, влагостойкий для кухни, ванной, туалета и балкона).
4. Крепеж для профиля и гипсокартона (анкера, саморезы по металлу и ГКЛ).

1. Шпаклевка для гипрока.
2. Лента-серпянка.
3. Перфорированные уголки для маскировки угловых стыков.
4. Грунтовка.
5. Материалы для финишной отделки (интерьерная краска, декоративная штукатурка, обои и т.д.).

Отдельно закупаем материалы для подсветки:

1. Потолочные светильники для скрытого монтажа (под лампу накаливания, галогенную или светодиодную лампу).
2. Провод соединительный ПВС 3×0,75 или ПВС 3×0,5.
3. Кабель-каналы с хомутами для крепления.
4. Светодиодная лента для подсветки.
5. Трансформатор и диммер для светодиодов.
6. Изоляционная лента.

Инструменты

Гипсокартонный потолок с подсветкой можно изготовить, используя не самые сложные инструменты. И все же набор приспособлений, без которых работа будет практически невозможной, получается весьма обширным.

Мой минимум включает:

1. Перфоратор с бурами по бетону/кирпичу.
2. Сверло-коронка для проделывания отверстий под светильники.
3. Шуруповерт с магнитными битками и насадкой для гипсокартона.
4. Ножницы по металлу для резки профиля.
5. Пила для раскроя ГКЛ.
6. Острый нож для работы с гипсокартоном.
7. Рубанок для обработки кромок гипсокартонных листов.
8. Шпатели для выравнивания обшивки.
9. Шлифовальные терки.
10. Кисти для грунтовки и финишной окраски.
11. Инструменты для работы с электрикой – обычные и индикаторные отвёртки, плоскогубцы, острый нож и т.д.

К дополнительным приспособлениям, сильно облегчающим работу, я бы отнес стеллаж или малярные козлы: без них обшивать потолок будет очень сложно.

Технология монтажа

Каркас основного потолка

Делать потолки из гипсокартона с подсветкой можно по-разному, потому здесь я опишу две наиболее распространенных модификации. Проще всего монтируется обычный подвесной потолок, за которым скрываются провода и встроенные светильники.

Собирается такой потолок на горизонтальном каркасе:

1. Для начала нам необходимо разметить помещение. Для этого мы проверяем высоту стен в каждом углу и находим самый низкий угол. От этой точки мы откладываем расстояние, равное зазору нашего будущего потолка – от 50 до 100 и более мм. Чаще всего величина зазора определяется размером встраиваемых светильников.

1. Затем готовим само перекрытие. Поскольку гипсокартонная обшивка отлично скрывает все дефекты от посторонних глаз, я обычно ограничиваются демонтажем крупных фрагментов старой отделки и всех деталей, установленных на потолке (карнизы, кронштейн и т.д.). После этого желательно обработать перекрытие и верхнюю часть стен антисептической грунтовкой – так мы обезопасим себя от грибков, которые могут появиться за обшивкой.
2. Следующий этап – монтаж стартового профиля UD. П-образные детали подрезаем в размер помещения и прикладываем к стенам, после чего сверлим перфоратором отверстия для крепежа. Фиксируем профиль строго по уровню, используя пластиковые дюбели и металлические стопорные шурупы с коническим острием (так называемые дюбели «экспресс-монтажа).

1. Затем непосредственно на потолок наносим разметку с шагом 400 мм. По разметке с таким же отступом крепим потолочные подвесы, фиксируя их анкерами. Боковины подвесов отгибаем вертикально вниз.
2. Теперь монтируем С-образный профиль (СD), который будет служить основой для нашего потолка. Панели профиля обрезаем в размер, после чего заводим края в стартовый профиль и фиксируем саморезами. Пролеты закрепляем на подвесах, тщательно выравнивая по уровню или натянутому шнуру. После фиксации свободные края подвесов загибаем вверх.

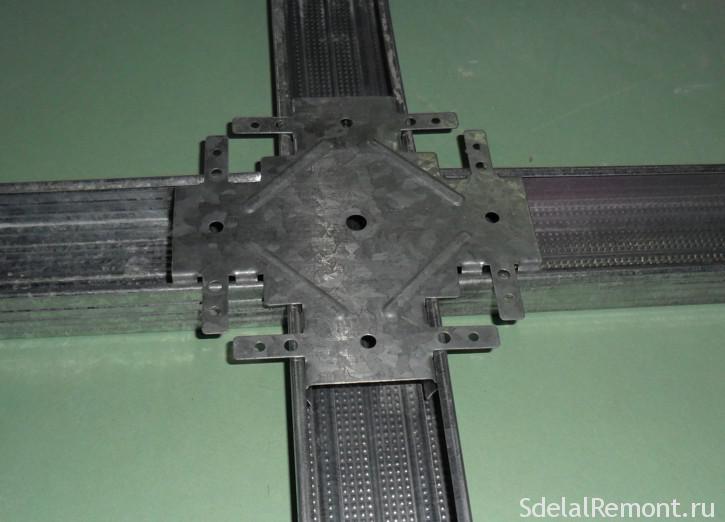

1. Для большей жесткости укладываем поперечные профили: их размещаем перпендикулярно уже установленным, также фиксируя на подвесах и в стартовом профиле на стенах. На пересечениях профилей устанавливаем специальные соединители – крабы.

Если планируется формирование короба по периметру помещения, то для большей жестокости конструкции необходимо установить дополнительный опорный профиль там, где будет проходить граница этого короба. В принципе, можно обойтись и без этого ухищрения, но так будет в разы надежнее.

Короб по периметру

Иногда подсветка монтируется не за основной обшивкой, а в коробе по периметру потолка или на специальной боковой полке (в случае со светодиодной лентой).

Такой короб сооружается тоже довольно просто, но все же хитрости здесь присутствуют:

1. На первом этапе нам нужно определить высоту короба. Как и в случае с базовым потолком, откладываем от верхнего края помещения (будь то перекрытие или обшивка из ГКЛ) нужное расстояние и строго по уровню проводим на стене основную линию.

Если короб монтируется без предварительного формирования первого уровня потолка из ГКЛ, то само перекрытие должно быть идеально ровным. Добиться этого можно с помощью штукатурки с последующей шпатлевкой.

1. Затем отмечаем на потолке ширину будущего короба и также проводим линию.

1. По отметкам устанавливаем стартовые профили UD: на стену или капитальный потолок их крепим анкерами, на гипсокартонную обшивку — саморезами. Здесь нам и пригодится заранее изготовленная закладная из основного потолочного профиля: она обеспечит надежность фиксации.
2. Затем делаем несколько десятков отрезков из профиля CD, длина которых должна быть равна высоте короба – они будут выполнять функцию .

1. Прикрепляем отрезки к верхней стартовой направляющей с шагом примерно в 30 – 40 см. Они должны располагаться строго вертикально.
2. Теперь делаем такое же количество отрезков, но длина их должна быть равна ширине короба.
3. Если делается полка-выступ под светодиодную ленту, то делаем запас по длине, равный ширине этой полки.

1. Один край каждого отрезка заводим в стартовый профиль на стене, второй соединяем с вертикальным импровизированным подвесом. Тщательно выравниваем нижний край полученной конструкции и соединяем все детали саморезами.

Иногда для обеспечения большей жесткости или формирования нужной для фиксации полки плоскости к импровизированным подвесам крепится еще один профиль UD, но в ряде случаев можно обойтись и без него.

Повторяем эти операции для всех подвесов – так мы получим каркас, внутри которого может размещаться подсветка по периметру или светодиодная лента. После монтажа каркаса выполняется прокладка проводки, но об этом этапе работы мы поговорим в соответствующем разделе.

Обшивка и отделка гипсокартона

Теперь нам необходимо разобраться, как крепится гипсокартон к профилю.

Особых сложностей здесь нет, но опять же – все дело в нюансах:

1. Листы гипрока разрезаем на фрагменты нужного нам размера. При подрезке кромку листа, предназначенную для стыковки, обязательно обрабатываем рубанком для получения ровного края. Также желательно снять фаску под углом 450 – это облегчит нам заделку шва.

1. Каждый лист прикладываем к потолку и выравниваем таким образом, чтобы его край приходился на середину потолочного профиля. Фиксируем лист к направляющим с помощью саморезов, закручивая их в шахматном порядке.
2. Для фиксации ГКЛ к потолочному каркасу удобно использовать специальную насадку на шуруповерт: она обеспечивает строгое соблюдение достаточной глубины завинчивания самореза, так что мы будем практически застрахованы от провождения картонного слоя.
3. При обшивке потолка большой площади листы ГКЛ размещаем таким образом, чтобы швы между ними не совпадали. Оптимальный зазор между листами составляет до 4-5 мм – он обеспечивает компенсацию деформаций ГКЛ, благодаря чему потолок при перепадах температуры и влажности не будет вздуваться.

1. Каркас короба обшиваем полосами ГКЛ, вырезанными по размеру: сначала крепим нижнюю плоскость, а затем – боковую обшивку.
2. При формировании полки под светодиодную ленту боковая грань формируется из тонкой полосы гипсокартона, которая крепится к профилю UD, закрепленному на торцах направляющих. В этом случае между верхним краем боковой грани и потолком оставляем зазор, достаточный для прохождения света.

1. Все стыки между листами проклеиваем серпянкой и заполняем шпатлевкой (снятая фаска как раз и обеспечивает хорошую адгезию ГКЛ и шпаклевочной смеси).
2. На углы короба и на стык короба с потолком наклеиваем специальный перфорированный уголок. Заделываем уголок шпатлевкой, тщательно все плоскости.

1. Также шпаклевкой выравниваем все дефекты и повреждения самого гипсокартона.
2. На последнем этапе замазываем шляпки саморезов.

1. После полимеризации шпатлевки затираем поверхность мелким абразивом, а затем выполняем декоративную отделку – окраску, оклейку обоями, нанесение фактурной штукатурки и т.д.

Когда мы делаем потолки с подсветкой, у нас возникает необходимость в формировании отверстий для встроенных ламп. Каждый мастер сам решает, когда это делать лучше всего.

Я же предпочитаю сверлить гипсокартон после шлифовки, но до финишной отделки. Так я гарантированно не испорчу покрашенный или оклеенный обоями потолок – а сами лампы можно будет установить уже после декорирования.

Несколько слов о дугах из профиля и ГКЛ

Иногда при монтаже потолка с подсветкой возникает необходимость в формировании криволинейной поверхности. Следовательно, нам нужно сначала согнуть профиль, потом зафиксировать его на основании, и потом закрепить на каркасе изогнутый гипрок.

Делается это – если знать как – довольно просто:

1. Предназначенную для гибки деталь профиля обрезаем в размер, и переворачиваем таким образом, чтобы плоское основание было внизу, а вертикальные боковины смотрели вверх.
2. Затем берем ножницы по металлу и надрезаем боковины до основания с шагом от 50 до 80 мм (чем меньше радиус, тем меньше шаг).
3. Аккуратно сгибаем профиль по нужной нам конфигурации. Окончательную гибку проводим уже при монтаже, корректируя положение профиля относительно нанесенной на потолок разметки и крепежа.

Работать нужно, естественно, в перчатках!

С гипсокартоном ситуация обстоит несколько сложнее: материал этот достаточно хрупкий, и потому при попытке изогнуть его без предварительной подготовки он практически гарантированно треснет. Впрочем, выход есть:

По надрезам полосу можно изогнуть без риска растрескивания.

Ну, с меньшим риском!

1. Для формирования криволинейных поверхностей приобретаем специальный арочный ГКЛ с уменьшенной толщиной, который гнется не в пример легче.
2. Затем на изнаночной стороне отрезанной полосы ГКЛ через каждые 30 -50 мм делаем надрезы почти ан всю толщину гипсового слоя. Теперь при изгибе изнанка материала просто расходится, а лицевая часть формирует нужную нам дугу.

1. Вторым способом гибки ГКЛ для формирования красивых потолочных обводов является увлажнение материала. Переворачиваем заготовку изнаночной стороной вверх и с помощью валика аккуратно увлажняем лист. Примерно через час (вода как раз впитается) начинаем гнуть полосу прямо на месте крепления, сразу же фиксируя каждый саморез к каркасу.
2. Некоторые специалисты рекомендуют также прокатать изнанку гипсокартона игольчатым валиком. По идее, это должно сработать, но сам я этот метод не применял, потому не рискну рекомендовать его со 100% уверенностью.

В любом случае при гибке ГКЛ нужно действовать предельно аккуратно: даже описанные выше предосторожности не гарантируют, что материал не начнет трескаться при любом неловком движении.

Электрическая часть

Прокладка проводки

Естественно, проектируя потолок из гипсокартона с подсветкой, нужно уделить внимание и электрической части системы.

Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

1. Для начала определяемся, где у нас будут находиться светильники. При использовании стандартных встроенных ламп желательно размещать их не далее, чем в 0,7м от стены и 1,2 – 1,5м друг от друга: так в помещении не останется затененных участков.
2. Места расположения светильников отмечаем на основании (первом уровне подвесного потолка или перекрытии), после чего выполняем разметку трасс, по которым пройдут провода.

1. От распределительной коробки в помещении отводим провода (как я отметил выше, вполне хватит ПВС 3×0,75 или ПВС 3х0,5) в негорючих кабель-каналах. Я обычно использую гофрированный кожух, но можно применять и квадратный короб – цена у него несколько выше, но зато его можно оставлять и на открытых участках, так как выглядит он аккуратно.

1. При проектировании освещения, скрытого в подвесном потолке, я обычно закладываю две ветки, запитанные на отдельные клавиши выключателя. Лампочки должны подключаться к этим веткам поочередно – тогда мы сможем максимально эффективно регулировать интенсивность освещения.
2. Кабель-каналы с проводами протягиваю сквозь каркас потолка (или через каркас для короба по периметру) и фиксирую либо к элементам каркаса, либо непосредственно к перекрытию. Для фиксации использую хомуты, стараясь, чтобы при их затягивании не повреждалась гофра.

1. Напротив места установки каждого светильника оставляю свободную петлю из провода длиной около 40 см. Для экономии времени при подключении ламп можно сразу разрезать провод, зачистить концы и присоединить клеммную колодку.

Если конструкция используемых ламп это предусматривает, то основания светильников закрепляю на потолке и сразу же присоединяю к клеммам провода.

Питающий провод подводится к распределительному щитку. Подключать его стоит только после завершения монтажа светильников – исключительно из соображений безопасности.

Установка светильников

Инструкция по установке ламп встроенного света в подвесную конструкцию из ГКЛ (будь то потолок или отдельный короб) очень проста:

1. Вы выбранных местах с помощью сверла-коронки проделываем отверстия под основание скрытой лампы. Вместо коронки можно использовать «балеринку» или вообще вырезать гнездо ножом. В последнем случае получается не так аккуратно, так что подходит этот метод только для ламп с широким декоративным основанием, которое может перекрыть края отверстия.

1. Затем аккуратно извлекаем из пространства за обшивкой петлю провода или провод с установленной клеммной колодкой. Достать его можно с помощью проволочного крючка.
2. Соединяем провода с контактами лампы. Я, как вы понимаете, предпочитаю крепить все приборы на клеммные колодки, но в принципе, можно и просто скрутить проводники, тщательно заизолировав места контакта.

1. Сводим вместе распорные крепления лампы, вставляем корпус в отверстие и отпускаем распорку. Пружина открывается и прижимается к гипсокартону с изнаночной стороны.

Все! Теперь нам остается только установить защитный колпак или декоративную накладку, маскирующую место крепления.

Вариант со светодиодной лентой

Выбор материала

Открытый короб из гипсокартона с подсветкой на потолке обычно оснащают не отдельными лампами, а светодиодной лентой. Эта лента представляет собой полосу с закрепленными светодиодами, которые необходимо подключать к источнику энергии через специальный блок питания.

Выбирают ленту по таким параметрам:

Параметр	Особенности выбора
Цвет	Здесь есть три варианта: белые – самые простые, дешевые, и потому самые распространённые. Используются для общей подсветки, обладают сравнительно невысоким декоративным потенциалом; одноцветные — зеленые, синие, розовые и т.д. В качестве основного источника освещения не используются практически никогда, потому применять их стоит только для декорирования помещения; многоцветные (RGB) –включают диоды нескольких цветов, благодаря чему мы получаем возможность изменения цвета свечения. Для управления лентой применяется специальный контроллер.
Плотность светодиодов	Этот параметр определяет, сколько светящихся точек будет на одном метре ленты. Наиболее часто встречаются изделия с 30, 60 или 120 диодами. Естественно, чем больше светодиодов на одном метре, тем ярче лента.
Мощность	Определяется размерами используемых диодов. Как правило, мощность обозначается и на упаковке, и на самой ленте: SMD3528 – использует диоды 3,5х2,8 мм, применяется в основном для контурной декоративной подсветки; SMD5050 – работает на светодиодах 5х5 мм, может применяться в качестве источника фонового освещения.
Защищенность	Светодиодные ленты часто выпускают с защитой от влаги. Для потолочной подсветки этот параметр не столь важен, но все же иметь представление о нем необходимо. Степень влагозащищенности обозначается с помощью маркировки: IP20-33 — защиты от влаги нет, есть базовая защита от пыли. Вполне подходит для подсветки в жилых помещениях; IP44-65 – светодиоды защищены силиконовым покрытием, которое предотвращает попадание пыли и влаги на контакты. Можно использовать в кухнях, санузлах и т.д.; IP66-68 — герметичная лента в силиконовом или поливинилхлоридном кожухе. Могут использоваться и на улице, и даже под водой на незначительной глубине.

Кроме самой ленты для монтажа контурной подсветки понадобятся:

1. Блок питания.
2. Контроллер трёхцветного свечения.
3. Диммер – устройство, позволяющее регулировать яркость светодиодов.

Технология монтажа

Подсветка на основе LED-ленты может монтироваться разными способами, но я предпочитаю такой алгоритм:

1. Ленту нарезаю на отрезки длиной до 5 м.
2. Разрезать нужно только по линиям, отмеченным на самой ленте, иначе мы повредим электрическую схему.
3. Аккуратно зачищаю контакты на конце каждого отрезка.

1. Соблюдая полярность, присоединяю провода от блока питания к контактам ленты. Для этого использую либо специальные коннекторы, либо – по старинке – паяльник.
2. Место пайки закрываю термоусадочной изоляционной трубкой.
3. Если есть необходимость, присоединяю к сети диммер и контроллер для цветной подсветки.

1. Ленту укладываю на полку из ГКЛ, закрепленную по периметру потолка. Фиксирую изделие с помощью самоклеящегося слоя на изнаночной стороне, располагая его таким образом, чтобы свет попадал на потолок и отражался в помещение.

1. Контроллер, диммер и блоки питания устанавливаю в отдельном месте, обеспечивая более-менее свободный доступ к этим приборам.

После завершения работы тестирую систему. Если все горит и переключается так, как надо – поздравляю, подсветка готова!

Заключение

Потолок из гипсокартона с подсветкой и красив, и практичен одновременно. Именно поэтому мне так нравятся подобные конструкции: да, для того, чтобы возвести такое перекрытие, придется потрудиться и хорошенько все продумать. Но результат явно стоит затраченных усилий.

Если мой рассказ и примеры, приваленные на изображениях, вас вдохновили – изучайте видео в этой статье, продумывайте конструкцию потолка, а при необходимости – задавайте вопросы в комментариях.

Делая ремонт в собственном доме, часто дело касается потолка, потому как он создает общую картину всего интерьера квартиры. Делает акцент на общем дизайне или скрывает недостатки. Парящий потолок со световыми полосами всегда делает помещение привлекательным, светлым, просторным. Создавая «парящий» потолок над головой следует ознакомиться с техникой монтажа, а также выбрать подсветку, которая и создаёт «эффект парения».

Характеристика парящего потолка

Специально предназначенный короб для светодиодной ленты

В центре потолка обычно вешается как основное освещение. Только в одноуровневом потолке люстра не должна быть громоздкой. Большие красивые люстры вешаются в высоких комнатах с многоуровневыми конструкциями. Но, в основном, при создании «парения» осветительные приборы в центре комнаты отсутствуют.

Эскиз создания потолка со световой линией

Первое, что нужно сделать – начертить эскиз потолка. Следует точно знать, сколько будет уровней, какая будет применяться подсветка? Выбрав световые полосы на потолок, получится один или 2 уровня. Если предусмотрен второй уровень, тогда он будет на порядок меньше первого, допустим, парящий квадрат в центре.

Для одноуровневого потолка на бумаге чертится . Но, с нишей для подсветки. На создаваемом чертеже отмечаются все размеры, точки пересечения профилей, а также места крепежей. В обязательном порядке чертятся листы гипсокартона. Стыки листов имеют большое значение, поскольку в этом месте должна быть поперечная планка из профиля. Все размеры указываются в единице измерения – миллиметры.

Чертеж потолка из гипсокартона

Внимание. Указав единицу – сантиметры, можно сбиться в расчетах, что грозит неправильным монтажом металлического каркаса.

Отдельно, составляется план-схема для электропроводки. Заранее уточняются места вывода проводов для подсоединения светодиодной ленты, розеток, выключателей. А также указывается подсоединение проводки к распределительной коробке.

Электросхема подключения светодиодной ленты

Подготовка имеет значение

Проведенная работа перед монтажом металлического каркаса будет указывать на прочность всей конструкции. Подготовительные работы включают в себя следующие процессы:

1. Помещение, где создаётся парящий потолок со световыми линиями из гипсокартона, освобождается от предметов, мешающих работе (мебель, шторы, люстры).
2. В случае обнаружения трещин, требуется провести армирование и шпаклевание.
3. Вся поверхность потолка покрывается .

Подготовка потолка и монтаж направляющего профиля

Не заделанные трещины на потолке в дальнейшем могут негативно отразиться на гипсокартонной конструкции. Если потолок не покрывается грунтовкой, а дом (квартира на последнем этаже) холодная, возникнет грибок, что так же отрицательно скажется на подвесной гипсокартонной конструкции.

Черчение на черновом потолке

Для занятия по черчению линий для металлических профилей понадобятся инструменты:

• Лазерный уровень. Обычный строительный так же нужен, но построение ровных линий на потолке будет затруднительным.
• Карандаш или цветной мелок. Хорошо, если есть отбивочный шнур. С его помощью легче всего оставлять на плоскости стен и потолка ровные линии для каркаса.
• Метр или рулетка.

Инструменты для разметки парящего потолка

Изначально, в комнате нужно измерить высоту всех углов. При нахождении самой низкой точки делается отметка. От чернового потолка производится отступ вниз на 8 см минимум. В этом же углу на потолке отмечается такая же точка с отступом 8 см. Что это значит? По этим точкам через всё помещение по периметру проводятся линии. Создается разметка для ниши под парящие линии. Чем шире ниша – тем больше линия. Здесь вступает в силу правило – размера комнаты. В помещении малой квадратуры на потолкеширокие световые полосынеактуальны.

Чертеж парящего потолка в 1 уровень

На потолке с шагом 60 см проводятся полосы для потолочного профиля. На данных полосах выставляются точки крепления подвесов – через каждых 50 см. перпендикулярно линиям на потолке отмечаются места крепления поперечных для крепления гипсокартона. Они имеют такой же шаг – 60 см. Должны получиться ячейки 60х60.

Разметка для парящего потолка из гипсокартона готова.

Монтаж гипсокартонного парящего потолка со световыми линиями

Создание парящего потолка со световыми линиями требует внимательности, времени для проверки точности выполнения работы. Вся работа разделена на этапы формирования потолочной конструкции. Первым выступает производство металлического каркаса. Его особенности: правильный выбор крепежей, проверка точности создаваемой плоскости, прочность, жесткость.

Создание каркасной основы для парящего потолка

Вторым этапом является . Здесь есть правила, упущение которых приведет к скорой деформации и трещинам на потолке. Третий этап – установка парящих линий в потолок. Эффект парящего потолка зависит от правильно подобранной подсветки, а также точность её установки.

Парящая линия на потолке из гипсокартона

Четвертым этапом является , грунтование, шпаклевание. На данном этапе главным выступает качество материала и правильность выполняемой работы.

Армирование углов и стыков

Финишный, завершающий весь процесс этап – отделка потолка. Это может быть покраска, оклейка однотонными обоями, декоративная отделка.

Финишная отделка парящего потолка

Крепление профилей для металлического каркас парящего потолка

Является основой для парящего потока. Правильность его выполнения отражается на всем потолке со светодиодными полосами. При создании каркасной основы учитываются такие факторы, как: усадка нового здания, возраст дома (особенно старые частные дома), процент влажности, температурный режим. Если парящий потолок со светодиодной полосой создается в теплой квартире, а многоквартирный дом устойчивый, тогда поперечные в каркасе устанавливаются только в местах стыков ГКЛ. Но, если же здание неустойчивое и подвержено многим внешним факторам, то каркасная основа должна быть капитальной, прочной. Для усиления поперечные устанавливаются с определённым шагом.

Итак, создание металлической обрешетки начинается с установки направляющих профилей. Обозначения: ПНП – потолочный направляющий профиль или UD – европейская маркировка.

Фиксация профиля на потолке

Потолочный профиль крепится дюбель-гвоздями 6/40 к потолку по крайней линии. Шаг крепления таков: от края отступить 15 см. после каждые 25 см. последний дюбель фиксируется также от края профиля на 15 см. ПНП крепится по всему четырехугольнику на потолке.

Далее потребуются вырезанные кусочки из потолочного профиля ПП (он же CD). Длина такого отрезка равна расстоянию начерченной линии от потолка по стене (100 мм). Стойки крепятся маленькими саморезами к направляющему профилю на потолке. Шаг крепления стоек – 30 см. Они создают жесткость, прочность конструкции.

К стойкам фиксируется еще один направляющий профиль в который будут вставляться потолочные профили. По всему потолку по отмеченным точкам на анкер-клины крепятся прямые подвесы. Крепежи вставляются в «ушки» подвесов и забиваются молотком. Для соблюдения ровности и формирования единой плоскости через всю поверхность натягивается нить. Ориентируясь по этой нити, а также при помощи уровня вставляются в направляющие и крепятся к подвесам потолочные профили.

Потолочный профиль вставляется в направляющий
Схематическое изображение создания каркасной основы для потолка

Перемычки создаются из ПП. Они прикрепляются к потолочному профилю крабами. Для жесткости крабы крепятся не только застежками, но и саморезами.

Использование крабов

По окончанию вся металлическая обрешетка проверяется на жесткость, прочность и ровность. Это является важным пунктом, потому как неровный и хлипкий каркас не создаст парящей конструкции.

Готовая металлическая конструкция

Внимание. Проведение проводов среди металлических профилей происходит только в гофрированном рукаве, иначе при соприкосновении провода под напряжением с металлом произойдет замыкание. В месте подсоединения осветительного прибора к электропроводке нити кабелей выставляются на 20 см и изолируются.

Обшивка металлической основы гипсокартонными листами

Для начала следует из гипсокартона вырезать высоту потолочной конструкции. Данные отрезки крепятся к внешней стороне металлической обрешетки. Для этого применимы саморезы размером 3.5*25 мм.

Обшивка ниши под светодиодную ленту гипсократоном

После фиксации вертикальных отрезков ГКЛ обшивается весь потолок гипсокартонными листами. Здесь следует ознакомиться с правилами:

1. Гипсокартонный лист фиксируется только на профиль. Не должно быть провисающих углов.
2. Фиксация самореза проводится с шагом 15 см и от края листа 1 см.
3. Стыки гипсокартонного листа не должны совпадать по горизонтали. Шахматный порядок обшивки создает прочность всей конструкции.
4. Шляпка самореза не должна торчать над поверхностью, но и слишком глубоко также шуруп вкручивать не следует, поскольку это повредит поверхность листа.

При обшивке гипсокартонном металлической обрешетки следует еще раз проверить поверхность при помощи уровня, правила. Не должно быть перепадов в месте стыка ГК-листов.

Оформление ниши для световой линии по периметру созданного потолка своими руками

Поскольку , ниша получается из чернового основания потолка и стены. Светодиодные полосы для потолка создаются в данном методе без профиля-держателя, который производится специально для данного освещения. Потребуется профиль для светодиодной ленты, пластиковые уголки минимального размера, оргстекло.

Ниша для светодиодной подсветки

Для выравнивания поверхности ниши, следует всю внутренность покрыть грунтовочной смесью, а после высыхания нанести ровный слой шпаклевки и оставить сохнуть. Сухая поверхность обрабатывается наждачной бумагой.

По мнению мастеров, в нише следует уложить изоляционный материал. Это может быть фольга или же иной фольгированный материал. Крепится он при помощи ПВА. Это создается для отражения света и изоляции.

По центру , к потолку крепится профиль для LED-ленты. Поскольку лента греется, то профиль, по мнению специалистов, следует крепить не до самого конца ниши. Оставляется 3-5 мм. Выбор светодиодной ленты индивидуален. Видов диодной полосы много: различного количества диодов на 1 метр, цвет, производитель.

Профиль, предназначенный для светодиодной ленты

Фиксация светодиодной ленты и установка стекла

В потолке с парящими линиями светодиодная лента для правильной работы подключается к диммеру. Это следует учитывать при подготовке к монтированию ленты. Светодиоды помещены на особое полотно, с обратной стороны имеющее липкий слой. Этим слоем следует закрепить ленту на профиле. Для подсоединения к диммеру, контроллеру, а также для подключения ленты нужно ознакомиться с правилами установки и эксплуатации.

Схема подключения светодиодной ленты

После подсоединения осветительного элемента, включается напряжение в сети и проверяется правильность установки.

Следующим этапом идет фиксация оргстекла. Для этого нужно действовать по плану:

Конструкция получается разборная. Если требуется ремонт или установка дополнительной подсветки световых полос, тогда одна сторона поднимается, заводится стекло и прикручивается обратно.

Световая полоса на потолке в нише

Зазоры, оставшиеся внизу на стыке пластика и гипсокартона, заделываются шпатлевкой или акриловым герметиком.

Установка светодиодной ленты и отделка потолка

Светодиодная лента клеится на установленный в нише профиль. После чего подсоединяется к электропроводке, диммеру, согласно схеме установки ленты.

Внимание. Не следует ленту клеить до самого конца ниши. Поскольку она нагревается, идет расширение. По концам ниши оставляется зазор хотяб в 5 мм.

Когда LED-лента будет установлена, её следует проверить на правильность подключения. Для этого используется выключатель, а также пульт управления.

Вся поверхность гипсокартонного потолка покрывается грунтовкой. В местах стыков ГКЛ грунтовочная смесь накладывается кисточкой. Все швы покрываются армированной лентой и шпаклевкой «Кнауф Фуген». Этой же смесью закрываются все места крепежей.

Световые полосы в потолке - это дизайнерская задумка необычного потолочного освещения, которая делает всё помещение светлым, ухоженным, необычным.

Из гипсокартона делают разные конструкции, в том числе и потолки. Этот материал дает неограниченные возможности в плане создания всевозможных поверхностей, фигур, ниш и фальш-перегородок. Одной из таких оригинальных конструкций является парящий потолок из гипсокартона с подсветкой. При первом взгляде на потолочную поверхность создается впечатление, что потолок просто подвешен в воздухе, не прикреплен к стенам. Мы расскажем о преимуществах и недостатках таких конструкций, их разновидностях и последовательности монтажа.

Виды парящих потолков

Парящий потолок из гипсокартона с подсветкой на фото смотрится красиво и оригинально. Кажется, что покрытие не зафиксировано жестко, а словно подвешено над полом. На самом деле такой эффект достигается благодаря тому, что лист гипсокартона крепится на скрытом каркасе так, что по периметру остается полка для установки светодиодной подсветки.

Именно скрытая подсветка потолка и особая конструкция яруса создают эффект парения. Светодиодная лента, укладывающаяся по периметру подвесной системы, отбрасывает свет на верхний уровень, в результате чего создается впечатление, что потолок не крепится жестко.

Есть несколько видов парящих потолочных покрытий:

1. Самые простые в изготовлении одноуровневые парящие потолки. Светодиодная подсветка укладывается по периметру помещения в нишу за подвесной системой.
2. Двухуровневые покрытия состоят из основной плоскости покрытия и нижнего яруса, который может иметь любые очертания. Подсветка устанавливается по периметру нижнего уровня.
3. Многоуровневые системы самые сложные в реализации. Здесь могут быть разные варианты установки подсветки и основных источников освещения.

Важно! Эффекта парения подвесного покрытия невозможно добиться без использования подсветки.

Разновидности подсветок

Подсветка потолка из ГКЛ может быть открытой и скрытой:

• в первом случае используются обычные осветительные встроенные приборы, которые устанавливаются в ярусы потолка;
• скрытая подсветка потолка из гипсокартона выполняется в полке одного из ярусов, куда укладывают светодиодную ленту (саму ленту не видно, но свет от нее свободно падает на верхний уровень потолка благодаря открытой полке).

Для устройства подсветки используют следующие осветительные приборы:

1. Светодиодная лента отличается разнообразием расцветок и простотой монтажа. Есть одноцветные и многоцветные ленты. Последние нуждаются в дополнительной установке RGB-контроллера и покупке пульта управления.
2. Неоновые трубки практически не применяются в жилых помещениях, потому что издают характерный шум во время работы.
3. Оптоволоконные нити отличаются экономичностью и внушительным сроком службы. С их помощью на потолке создают разные эффекты, например, «звездного неба».

Также по своему функциональному предназначению подсветка потолка может использоваться в качестве источника основного освещения в помещении. Такой вариант больше подходит спальням, где не нужно делать яркий свет.

Зональная подсветка помогает делить комнату на отдельные функциональные зоны. Она обычно устанавливается в пониженном ярусе над столовой или спальной зоной, барной стойкой, рабочей зоной на кухне или делит гостиную на две части.

Декоративная подсветка создает в помещении определенное настроение. Она не должна быть очень яркой, предназначена для выделения на потолке определенных элементов, подчеркивания очертаний ярусов или создания эффекта парения.

Преимущества и недостатки парящих потолков

Подшивной потолок из гипсокартона имеет следующие достоинства:

1. При включении подсветки помещение кажется визуально выше и просторнее.
2. При устройстве потолка вы можете воплотить самые разные дизайнерские фантазии.
3. Благодаря установке светодиодного освещения вы экономите на электроэнергии.
4. Парящий потолок из гипсокартона с подсветкой можно выполнить собственноручно. Важно точно следовать инструкции, обладать минимальными строительными навыками.
5. Такие конструкции и особое освещение создают в комнате атмосферу уюта и тепла.
6. За подвесными потолками удобно скрывать неровности базовой поверхности, выступающие строительные конструкции и инженерные коммуникации.
7. Кроме светодиодной подсветки, в подвесные системы можно установить встроенные светильники или использования навесное освещение.

К минусам таких потолков стоит отнести некоторые сложности монтажа, которые могут возникнуть у новичков. Кроме этого, подвесной потолок немного крадет высоту комнаты, поэтому не подходит для низких квартир. Для самостоятельной установки светодиодной ленты нужно обладать определенными знаниями и навыками.

Последовательность монтажа

Перед сооружением конструкции нужно изготовить чертеж в масштабе, на котором будут нанесены все уровни, схема каркаса, места установки светильников и крепежных элементов, а также разрезы и высоты уровней.

В принципе базовая поверхность не нуждается в особой подготовке, поскольку она будет скрыта за подвесной конструкцией. Но если старое покрытие потолка непрочное, то его нужно удалить. Старую краску и обои счищают шпателем, побелку смывают, а хлипкую штукатурку сбивают подручными инструментами.

После этого все щели и трещины на потолке заделывают. Если эта поверхность будет использоваться в качестве верхнего яруса двухуровневого покрытия, то ее шпаклюют, шлифуют и грунтуют. После этого потолок готов к покраске и установке каркаса.

Материалы и инструменты

Чтобы изготовить парящий потолок из гипсокартона своими руками, запаситесь следующими материалами:

• потолочные и направляющие профили;
• гипсокартон потолочный толщиной 9,5 мм;
• саморезы по металлу;
• дюбели и саморезы;
• одноуровневые соединители типа «краб»;
• строительный скотч;
• шпаклевка;
• малярная сетка;
• дюбель-гвозди;
• светодиодная лента;
• перфорированные подвесы;
• угловые крепежи;
• грунтовка;
• изолента;
• провода.

Также вам понадобятся следующие инструменты:

• рулетка, карандаш;
• строительный и лазерный уровень;
• шуруповерт и перфоратор;
• стремянка;
• отбивочный шнур;
• строительный нож;
• шпатели;
• емкости для разных смесей;
• ножницы для металла;
• молоток;
• кисти и валики.

Отдельно стоит рассмотреть вопрос выбора осветительного прибора. Для парящих конструкций из ГКЛ можно использовать светильники с лампами накаливания, галогенные приборы или светодиодные ленты. В принципе никаких ограничений по мощности светильников нет. Важно укладывать проводку в изоляционных коробах.

Разметка помещения

Для начала нужно разметить стены и потолок помещения. Поскольку подвесная конструкция будет состоять из двух ярусов, нужно определиться с высотой каждого из них.

После этого приступаем к разметке:

1. При помощи лазерного уровня меряем высоту всех углов в помещении, находим самый низкий из них. От этого угла вниз отмеряем высоту каждого уровня. У нас получится две точки.
2. Полученные точки при помощи того же лазерного уровня переносим на остальные углы в комнате. Используя отбивочный шнур, соединяем все точки горизонтальными линиями.
3. На базовом потолке чертим линии, по которым будем крепить продольные профили каркаса. Чертим их с шагом 40 или 60 см, что кратно ширине листа гипсокартона равной 120 см. Усиленный каркас с шагом реек 40 см делают под тяжеловесные конструкции с несколькими уровнями.
4. По линиям на потолке ставим точки с шагом 60 см. В этих местах будут крепиться перфорированные подвесы.
5. На базовой поверхности чертим очертания нижнего яруса. Если нужно сделать плавную линию, то ее удобней рисовать из нескольких сопрягающихся окружностей. Их радиусы привязываем к опорным точкам (углам помещения или его центру).

Сборка каркаса

Делать потолок из гипсокартона с подсветкой по периметру начинаем со сборки каркаса.

Работу ведем в таком порядке:

• По разметке на стенах помещения закрепляем направляющие профили. Если нижний ярус располагается вдоль стен комнаты, то НП профиль для него тоже крепим на стены. Если он расположен по центру помещения, то будет сооружаться после монтажа каркаса верхнего уровня. Профили крепим на дюбели и саморезы, которые устанавливаем с шагом 30 см.
• Далее на базовом потолке закрепляем перфорированные подвесы. Для фиксации каждого несущего элемента используем по паре дюбель-гвоздей.
• Затем нарезаем потолочные профили по габаритам комнаты, вставляем торцами в паз направляющих элементов на стене. В центральной части рейки крепим короткими саморезами к перфорированным подвесам. При помощи таких же саморезов прикручиваем продольные планки к НП профилям.

Аналогично сооружаем каркас нижнего уровня, но по линии перепада ярусов при сборке каркаса делаем выпуск продольных профилей, чтобы сформировать полку для скрытой подсветки. На открытый торец ПП профилей надеваем НП рейку. Если нужно сделать криволинейные очертания нижнего уровня, то полки НП рейки надрезаем с равным шагом и после этого гнем планку.

Важно! Проводку под светодиодную ленту и другие светильники прокладываем на этапе сборки несущего каркаса.

Крепление гипсокартона

Сначала обшиваем верхний уровень потолка. Листы гипсокартона крепим от угла помещения. Каждый лист должен закрепляться на 3 или 4 продольных рейках каркаса. Стык соседних гипсовых плит должен приходиться точно на середину рейки.

Важно! Обязательно делаем смещение торцевого стыка листов в соседних рядах, чтобы в одной точке не сходились 4 угла плит.

Крепежные элементы вкручиваем по периметру листа с шагом 15 см, а от края располагаем их на расстоянии не более 2,5 см. Саморезы в центральной части листа можно вкручивать с шагом 25 см. Шляпки крепежей утапливаем в тело материала на глубину 1 мм. При необходимости плиту режем. В месте среза нужно сделать фаску на 1/3 толщины материала под 45 градусов. Она нужна для облегчения шпаклевки швов и укладки армирующей ленты.

Второй уровень подшиваем аналогично. Но по его периметру делаем открытую полку. Торец полки обшиваем полосой гипсового листа на высоту 3-4 см.

Если край нижнего яруса криволинейный, то полосу ГКЛ можно согнуть двумя способами:

• сделать с одной стороны материала надрезы на треть толщины с равным шагом, после изогнуть полосу;
• пройтись по обратной стороне ГКЛ валиком с иголками, смочить поверхность водой, после размокания полоса легко гнется.

После обшивки всего каркаса тщательно шпаклюем швы с использованием армирующей ленты серпянки. Ее укладываем в слое шпаклевочного раствора. Также нужно зашпаклевать углубления от саморезов. После высыхания шпаклевки поверхность шлифуем и грунтуем. Если конструкция будет окрашиваться, то весь потолок из ГКЛ шпаклюем финишной смесью. Когда высохнет, еще раз шлифуем, дважды пропитываем грунтовкой.

Монтаж подсветки

Перед монтажом светодиодную ленту режут или паяют для получения подсветки нужной протяженности. Резать ленту можно только по специальной разметке в виде пунктирной линии и ножниц. При пайке отдельных кусков соблюдаем полярность.

После этого подготовленную ленту подключают, разложив на полу, чтобы проверить работоспособность. Затем светодиодную подсветку укладывают в полку на потолке. Для этого с обратной стороны светодиодной ленты снимают бумажную полосу с клейкого покрытия. Подсветку приклеивают к снованию, уложив на полку из ГКЛ. Ленту подключают к блоку питания и RGB-контроллеру.

Финишная отделка

В качестве финишной отделки парящего потолка чаще используют покраску интерьерными красками. Также потолочные конструкции можно оклеить обоями или самоклеящейся пленкой. Учтите, что светлые глянцевые поверхности лучше отражают свет от подсветки, делают помещение визуально выше и просторней.

Если в качестве финишной отделки решено использовать покраску, то потолок в помещении с нормальной влажностью можно покрасить водоэмульсионной краской. Если такие конструкции монтируются на кухне или в месте с перепадами влажности, то лучше выбрать силиконовую или акриловую краску.

Красивый, практичный и стильный потолок из гипсокартона с подсветкой своими руками может сделать каждый, кто готов серьезно подойти к изучению схемы монтажа, следуя рекомендациям специалистов. Установка конструкции будет зависеть от выбора типа подсветки, а также от числа уровней и конфигурации.

Подсветка гипсокартонного потолка: разновидности

По типу монтажа подсветка бывает как открытой, так и закрытой. Устанавливать многоуровневый потолок с подсветкой открытого типа легче, поэтому, не имея какого-либо опыта стоит начинать именно с таких конструкций. Светильники в этом случае крепят в заранее подготовленные отверстия, не забывая соблюдать требования в отношении их веса (не более 10 кг в общем).

Скрытая подсветка подразумевает монтаж дополнительных уровней для маскировки осветительной техники в межуровневом пространстве. Процесс более сложный и трудоемкий, но конечный эффект куда более интересный, чем в первом случае с открытыми светильниками.

Изготовленные своими руками гипсокартонные потолки с подсветкой совместимы со следующими осветительными приборами:

• светодиодами;
• неонами;
• оптоволокном.

Светодиоды в отношении потребления электроэнергии самый экономный вариант. Реализуются по доступной цене, имеют возможность регулировки интенсивности освещения, используются в потолках с подсветкой по периметру (контурной) и для полноценного яркого освещения.

Неоны - самый долговечный вариант освещения, характеризуются невысоким уровнем теплоотдачи, доступны в огромном ассортименте, но превосходят светодиоды по цене.

Продолжительным сроком службы отличается и оптоволокно, открывающее новые возможности для реализации креативных идей в рамках соблюдения техники безопасности с минимальным потреблением электроэнергии. Оптоволоконная подсветка - один из самых дорогих вариантов, требует определенных навыков и опыта для монтажа.

Нужно учитывать, что схема потолка из гипсокартона с подсветкой также будет зависеть от выбора функционала последней. Выделяют общую подсветку на основе ламп и светильников навесного типа, зональную для создания акцентов на отдельных участках помещения и декоративную для реализации смелых дизайнерских идей.

Наиболее востребованный среди тех, кто решил сделать потолок из гипсокартона своими руками с подсветкой - вариант открытого типа с декоративным светодиодным освещением. Монтировать такие конструкции проще всего при сохранении нужного эффекта.

Подготовка основания - начало работ

Прежде, чем начинать монтаж потолка из гипсокартона с подсветкой, необходимо поработать над подготовкой чернового основания, провести разметку для установки каркаса. Для этого определяются со схемой, по которой будут вестись работы. Есть два пути, по которым можно пойти.

Первый - приборы подключают к сети со стандартными напряжением и частотой. Второй - используют понижающий трансформатор, позволяющий получить 12 В. Первый вариант более прост и удобен в реализации. Минус выбора в его пользу - огромный риск короткого замыкания при повреждении слоя изоляции.

Так, например, если случится замыкание и проводка с пластиковой изоляцией начнет тлеть, риск гибели людей не так от огня, как от токсинов повысится в несколько раз.

Продуманная конструкция потолка с подсветкой с использованием понижающего трансформатора более безопасна. Ее недостаток заключается в первую очередь в цене - такой потолок обойдется дороже. Именно поэтому в целях экономии специалисты рекомендуют устанавливать в обычных помещениях конструкции со стандартной подсветкой, подключенной к сети, в комнатах с повышенным уровнем влажности и риском возникновения пожара - с трансформатором.

После определения подходящей схемы освещения, можно переходить к монтажу конструкции на основе ГКЛ. Для этого понадобится подготовить необходимые для работ материалы и инструменты. Помимо элементов крепления понадобятся:

• осветительная техника;
• провода с пластиковой изоляцией и сечением от 0.75 мм кв;
• изолента;
• гофры и короба из пластика;
• выключатели;
• клеммники и распределительные коробки;
• инструменты для зачистки проводов;
• кусачки электромонтажные;
• отвертки;
• пробник для определения фазы.

Имея чертеж потолка под руками и список инструментов, можно начинать разметку. Для этого подойдет мерная нить или более современный лазерный уровень. Разметку наносят на расстоянии до 70 мм от самого низкого угла, проводится черта в месте установки предполагаемого осветительного карниза.

Каркас - основа конструкции

Исключительно все варианты потолка из гипсокартона с подсветкой подразумевают собой установку каркаса. На этом этапе важно провести правильные расчеты, не забывая о необходимости маскировки коммуникаций и элементов осветительной техники.

По периметру стены монтируют направляющий профиль. Для получения изогнутого короба понадобится специальный гибкий профиль, на котором делают надрезы для дальнейшего формирования каркаса нужной формы. В процессе лучше использовать проверенный инструмент - болгарку.

Точно по разметке крепят профиля с помощью шурупов, дюбелей гвоздей с шагом крепления от 250 до 300 мм.

На этом этапе важно, используя детектор, определить зоны прохождения скрытой проводки для того, чтобы не повредить провода.

На перекрытии потолка крепят скобы прямого подвеса для фиксации на них основного профиля. Следующий этап - крепление основных профилей с использованием уровня для контроля горизонтальности. Далее болгаркой нарезают элементы основного профиля, фиксируя их перпендикулярно к уже закрепленным частям с помощью крабов (шаг 40 см). Конструкция, полученная в итоге - каркас первого уровня, на базе которого будет сооружаться двойной потолок с подсветкой.

Установка каркаса второго уровня

Каждый гипсокартонный потолок в основе имеет удерживающий его каркас, но не только. Чтобы устроить выбранный вариант подсветки, нужно будет продумать организацию ниши для расположения приборов, например, популярной светодиодной ленты.

Так же, как и в случае монтажа каркаса первого уровня, процесс начинается с разметки местоположения стартового профиля с переходами между ярусами. Следующий шаг позволит определить зоны расположения осветительной техники с последующим монтажом проводки.

Как только все будет готово, переходят к подготовке стартового профиля, который крепят к потолку шурупами согласно разметке в местах расположения основных профилей ранее установленного уровня.

Отделка гипсокартонными листами - как правильно

Для отделки конструкции из двух уровней с подсветкой используются листы гипсокартона с толщиной от 9,5 до 12,5 мм с параметрами 1,2×2,5 м. Крепят листы шурупами по металлу с обычным шагом в 250 мм. Для достижения максимально ровной поверхности полотна стыки заделывают шпаклевкой, используя серпянку или строительный бинт.

Полностью оправдает себя решение - подшить двухуровневый гипсокартонный потолок в два слоя. Таким образом можно будет повысить прочность и срок службы конструкции. Минус выбора в пользу дополнительного слоя - увеличение расходов и веса конструкции.

После окончания отделки гипсокартонными листами, конструкцию выравнивают, проклеивают серпянкой и аккуратно шпаклюют. Только после этого переходят к монтажу отверстий и багетов по периметру.

Как выглядит потолок с современным дизайном в стиле минимализм

Своими руками собрать современный гипсокартонный потолок с диодной подсветкой можно в нескольких вариантах. Рассмотрим простую и эффективную схему. Состоит она из нескольких этапов:

1. Устанавливают каркас по периметру стены с удалением от чернового основания на 120 мм.
2. За первым уровнем располагают следующий, удаленный от перекрытия не более чем на 50 мм.
3. Устраивают третий уровень - это будет центр потолка, отходящий от перекрытия на 80 мм.

В этом случае светодиодная лента располагается внутри ниши, устроенной в бортике второго уровня. Для устройства освещения идеальным вариантом станут точечные светильники, размещенные по периметру первого уровня, отдаленного от перекрытия больше других.

Тонкости подключения и настройки светодиодной ленты

Стильный потолок из гипсокартона по периметру со светодиодной лентой может быть не только элементом декора, но и выполнять главную функцию - полноценно освещать помещение по контуру потолка. Купить ленту можно в наборе или подобрав отдельные компоненты с учетом выбранной схемы. Выделяют два варианта светодиодных лент:

• монохромную;
• многоцветную.

Первая - освещает потолок и помещение за счет диодов одного цвета, с возможностью регулирования яркости. Вторая позволяет экспериментировать с разными цветами диодов. Подключить светодиодную ленту просто можно с помощью ножниц, отверток и паяльника.

Процесс подключения начинают с отделения частей ленты согласно отметки с пиктограммой. Нельзя соединять больше двух пятиметровых лент - это главное правило. Также важно заизолировать участок спайки.

Следуя пошаговым фото инструкциям, можно своими руками установить и встраиваемые светильники точечного типа. Для этого понадобится электродрель с коронкой, монтажный хорошо заточенный нож, фигурная отвертка.

Монтируют светильники с учетом проложенной проводки и разметки. Размещают приборы в подготовленные отверстия.

В заключение стоит отметить, что гипсокартонный потолок с подсветкой не так сложно собрать своими руками, если действовать последовательно. Главное - для начала выбрать не самые сложные конструкции и простые в реализации схемы освещения, например, в основе со светодиодной лентой.
