Общий обзор

Многих из нас волнует проблема возможной протечки воды. Кто-то, может быть, уже сталкивался с весьма и весьма неприятными последствиями, если протекла стиральная машина, сорвало трубу или забилась раковина.
Сколько проблем это добавило Вам и Вашим соседям!
Цель данной статьи, помочь разобраться с современными системами защиты от протечек, помочь обезопасить свой дом и самих себя от неприятных последствий.

Итак, приступим. На сегодняшний день наиболее популярные системами защиты от протечек представлены такими торговыми марками как "Гидролок", "Аквасторож", "Нептун".
Каждая система имеет свои преимущества и недостатки, попробуем разобраться какие из этих систем "лучше" и подходят именно Вам.
Разберем все преимущества и недостатки.

Сообщаем сразу, что стоимость каждой из систем значительно ниже ущерба, который может вызвать потоп в вашей квартире, последствия потопа могут быть долгосрочными и, помимо финансовых и моральных неприятностей привести к таким последствиям, как появление черной плесени - весьма вредного для здоровья явления, за которым необходимо следить, особенно, если в доме есть маленькие дети.

Системы защиты от протечек

Рассмотрим возможности систем защиты от протечек
- Перекрытие протечки, в случае срыва крана, прорыва трубы
- обнаружение воды на полу
- оповещение хозяина через СМС и звуковым сигналом
- возможности дистанционной работы с системой через пульт управления
- обеспечение срабатывания системы, в случае аварийного отключения электричества

Для системы защиты от протечек крайне важна возможность автоматической работы, когда никого нет дома. Задача не только купировать течь, но и оперативно оповестить хозяина. Для чего, как уже сказано выше, есть возможность смс-оповещения и звуковой сигнал, который позволить Вам быстро узнать о течи, если Вы находитесь дома.
Все представленные в обзоре системы состоят из:

Во всех рассматриваемых системах для исключения поражения электрическим током напряжение, необходимое для питания датчиков не превышает 5 Вольт. Остальные устройства запитаны напряжением 12 V. 220 используется только для автоматической подзарядки источников бесперебойного питания.

Системы защиты от протечек крайне необходимы в многоквартирных домах, складах, в котельных, полагаем, причины, которыми обусловлена эта необходимость подробно описывать не нужно, ввиду их очевидности: сохранение товара на складах, защита людей, животных от потопа (в том числе от горячей воды), предотвращение серьезных аварий, сохранение имущества.
Системы класса Industrial способны предотвращать утечки в промышленных водопроводах, например, в случае ошибок монтажников, сварщиков - практически сводя к нулю возможный риск.

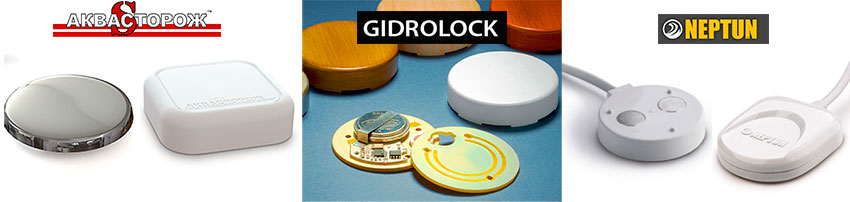

Сравнение, что лучше: Аквасторож, Нептун или Gidrolock?

Все эти системы российского производства.
При объективном сравнении по пятибалльной шкале, по таким показателям, как стоимость, надежность и функциональность в лидеры выделяется система «Гидролок» - 5, далее идет «Аквасторож» - 4, ну а затем «Нептун» - 3. Более подробно, можете прочитать об этом ниже.

• К преимуществам «Гидролока» можно отнести возможность установки в помещениях не имеющих постоянной сети 220 V, т.к. система может работать на аккумуляторах ИБП в течение полугода, чего нельзя сказать о «Neptun» и «Аквасторож».
• «Гидролок» имеет более совершенную конструкцию приводов ШЭП – используя бесщеточные шаговые двигатели. Такой подход при построении электродвигателей ШЭП выдает более высокий крутящий момент и надежность, и обеспечивает фиксацию ротора при обесточивании, чего не скажешь о коллекторных двигателях «Аквосторожа» и «Нептуна».
• В системе «Гидролок» предусмотрена возможность отсоединения шарового крана от электропривода и отдельной его замены.
  Тем не менее, краны «Аквасторожа» имеют более высокую скорость закрытия кранов чем у «Гидролока» и «Нептуна», но значительно меньший ресурс работы.
• «Гидролок» превышает возможности конкурентов по количеству подключаемых шаровых кранов, по количеству зон контроля, функциональности и количеству датчиков, диапазону рабочих температур.
• Срок работы беспроводных датчиков от батарей фирмы «Reneta» в «Гидролок» составляет 10 лет, что на практике, выше, чем у «Аквасторожа», система «Neptun» вообще не имеет датчиков, работающих от батарей.
• «Гидролок» наиболее функциональный контроль работы батарей: под нагрузкой, в холостом режиме и под нагрузкой на единицу времени, конкуренты такой возможности не предоставляют.
• «Гидролок» и «Аквасторож» имеют кнопку экстренного аварийного перекрытия воды во всех контролируемых зонах, у «Neptun» такой возможности нет.
• В комплекте «Гидролок» предусмотрен удобный и функциональный сенсорный дистанционный пульт управления, работающий по радиосигналу, у «Аквасторожа» есть радиокнопка, «Нептун» же не предусматривает такой функицонал.
• «Гидролок» позволяет расширять систему за счет подключения внешнего оборудования, такого как насосов для откачки воды, сигнализаций; «Аквасторож» - только в комплектации «PRO», «Нептун» имеет нерасширяемую архитектуру.
• Промышленный вариант системы «Гидролок» предусматривает подключение пульта с индикацией, для определения в каком помещении здания или объекта произошла утечка, а так же дополнительных блоков управления, у конкурентов такой возможности нет.
• «Гидролок» защищает устройства от короткого замыкания и скачков напряжения, имеет встроенные предохранители, чего не скажешь о двух других наших, уже знакомых системах.
  С «Гидролок» поставляется GSM-модем Siemens, который гарантированно работает в системе, у «Аквасторожа» есть возможность подключения модемов сторонних производителей для SMS-оповещения.
• Электроприводы Гидролока имеют более высокий ресурс работы редуктора, мощность приводов выше в 1,5 раза чем у конкурентов. Дальность работы датчиков выше так же выше у Гидролока, при работе на частоте 868 Мгц, они имеют значительно большую дальность передачи сигнала, однако при такой частоте значительно ниже помехозащищенность сигнала.
• Радиоблок «Гидролока» имеет меньшие размеры, чем у конкурентов

Оглавление:

Назначение и комплектность оборудования для управления водоснабжением, теплоснабжением, защитой от протечек и других аварий

Теплоинформатор предназначен для информирования вас о состоянии системы отопления и предупреждения об аварийных ситуациях, приводящих к остановке теплоснабжения, а также управления системой отопления через GSM канал. К теплоинформатору могут быть подключены: датчик протечки воды, датчик температуры теплоносителя, датчик температуры воздуха, датчик движения, датчик наличия газов, датчик давления, исполнительное релейное устройство.

Система управления водоснабжением дома и защиты от аварийной протечки воды предназначена для управления подачей воды в доме или квартире, контроля накопительной системы, контроля протечки воды в помещениях и аварийного перекрытия водопроводов и приборов отопления в случае выявления аварии. В комплект системы могут входить: датчики протечки, датчику уровня воды, шаровые краны с электроприводом, релейные блоки управления насосами.

Открытая архитектура и позволяют эффективно использовать данные приборы для построения различных систем контроля и управления.

Различные конфигурации этих приборов и использование дополнительного оборудования позволяют решать следующие задачи:

• контроль наличия электропитания объекта;
• измерение температуры воздуха в помещениях;
• измерение температуры теплоносителя в системе отопления;
• контроль исправности оборудования;
• контроль уровня загазованности помещения;
• контроль несанкционированного проникновения;
• контроль протечки воды в помещениях;
• управление работой котла отопления;
• аварийное отключение водоснабжения в случае обнаружения протекания воды;
• аварийное запирание кранов системы отопления в случае обнаружения протекания воды;
• аварийное отключение насосов подкачки воды водоснабжения в случае обнаружения протекания воды;
• управление уровнем воды накопительной ёмкости;
• смена воды в ёмкости, частичное освежение воды;
• информирование пользователя через GSM канал.

Комплекты оборудования для решения различных задач управления водоснабжением, теплоснабжением и защитой от протечек и других аварий

Управление отоплением и защита от протечки на основе использования теплоинформатора

№	Название комплекта		Комплектация оборудования
1	Управление котлом отопления и контроль протечки воды	Контроль протечки воды в ванной комнате.	TEPLOCOM GSM - 1 шт.
2	Управление котлом отопления и контроль газовой среды	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления.	TEPLOCOM GSM - 1 шт. Датчик газоанализатор - 1 шт.
3	Управление котлом отопления и контроль проникновения в помещение	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон.	TEPLOCOM GSM - 1 шт. Датчик движения - 1 шт.
4	Управление котлом отопления, контроль протечки воды, контроль проникновения в помещение	Контроль температуры воздуха в помещении. Контроль протечки воды в одной комнате. Управление электропитанием котла отопления. Контроль несанкционированного проникновения в помещение. Информирование посредством СМС и звонков на сотовый телефон.	TEPLOCOM GSM - 1 шт. Датчик движения - 1 шт.

Защита от протечки на основе использования системы

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом.	Датчик протечки - 2 шт.
2	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль протечки воды в 2-х помещениях. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт.
3	Защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в квартире и доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 4 шт.
4	Защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Автоматическое перекрытие 6-и водопроводов. Рекомендуется для защиты от протечек воды в квартире и доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт.
5	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме или квартире с совмещенным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт.
6	Защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Контроль протечки воды в 3-х помещениях.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 1 шт.
7	Защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и двумя радиаторами отопления	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
8	Защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт.
9	Защита от протечки воды в 5-и точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Контроль протечки воды в 5-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и тремя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Кран с электроприводом - 8 шт.
10	Защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Автоматическое перекрытие 4-х водопроводов.	Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Кран с электроприводом - 8 шт.

Управление водоснабжением и защита от протечки на основе использования системы

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 2-х водопроводов. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 3 шт.
2	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Освежение воды накопительной ёмкости. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт.
3	Управление уровнем воды накопительной ёмкости и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Управлением уровнем воды накопительной ёмкости Освежение воды накопительной ёмкости. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 5 шт.
4	Управление уровнем воды накопительной ёмкости и защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 6-и водопроводов. Рекомендуется для защиты от протечек воды в доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт.
5	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме с совмещенным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 2 шт.
6	Управление уровнем воды накопительной ёмкости и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме с раздельным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 2 шт.
7	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и двумя радиаторами отопления	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 7 шт.
8	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт.
9	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 5-из точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и тремя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 9 шт.
10	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 6-и помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х линий отопления. Рекомендуется для защиты от протечек воды в доме с раздельным санузлом и двумя линиями отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 9 шт.

Управление системой отопления и защита от протечки на основе использования системы и теплоинформатора

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 2-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 2 шт.
2	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещённым санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 4 шт.
3	Управление системой отопления и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 4 шт.
4	Управление системой отопления и защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 6-и водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
5	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством смс и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в частном доме или квартире с совмещенным санузлом и автономным снабжением горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 1 шт.
6	Управление системой отопления и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме или квартире с раздельным санузлом и автономным снабжением горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 1 шт.
7	Управление системой отопления и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом и двумя радиаторами отопления	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
8	Управление системой отопления и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 8 шт.
9	Управление системой отопления и защита от протечки воды в 5-и точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 5-и помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом и тремя радиаторами отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Кран с электроприводом - 8 шт.
10	Управление системой отопления и защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Контроль наличия электропитания. Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 6-и помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х линий отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в доме с раздельным санузлом и двумя линиями отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Кран с электроприводом - 8 шт.

В данной статье приведены несколько типовых вариантов комплектации систем управления отоплением и водоснабжением и защиты от протечек в квартире или доме. Возможны и другие комбинации использования элементов данных систем.

Третий из которых гласит: робот должен заботиться о своей безопасности в той мере, в которой это не противоречит Первому и Второму Законам. Т.е. одной из задач умного дома - заботиться о своей сохранности, не допускать взломов, пожаров, затоплений, и прочих повреждений. Вот о защите от протечек и затопления мы сегодня и поговорим.

Аквасторож - это система которая автоматически перекрывает воду при обнаружении затопления. Прорвало трубу - вода хлещет на пол, попадает на сенсор, и сервопривод перекрывает краны на стояках. Конечно, от мокрых полов это вас не спасет - часть воды все равно окажется на полу, но ремонт обезопасит, а заодно и оградит от компенсации после затопления соседям ниже. Посмотрим, разберем систему Аквасторож на части и узнаем, так ли она хороша?

Контроллер

Весь комплект находится вот в такой коробке:

Спереди изображен комплект, а сбоку - принцип действия системы:


Там же - хорошее и понятно написанное руководство пользователя:


Основная часть системы выглядит вот так:


Два крана - для холодной и горячей воды, основной блок управления, датчики залива, внешний блок питания.
Вот основной блок(TK03) поближе:


Контроллер сделан очень интересно - он собирается как конструктор, в который вставляются дополнительные блоки расширений. Не хвататет 6 проводных датчиков? Добавляем панель, получаем 18 датчиков. Хотим из обычной системы сделать беспроводную? Вставляем радио-базу и подключаем ее в специальный разьем. Нужна возможность отключать нагрев или насос при отключении воды? Подключаем панель с силовыми релюшками. Не хватает стандартного батарейного блока? Вставляем еще один, продлеваем автономную работу системы еще на год(если в системе только проводные датчики - то на три года).
На всю систему, кроме проводных датчиков действует гарантия 4 года. На датчики гарантия пожизненная. Правда, обещают бесплатную замену не более 3 датчиков на пользователя, видимо руководствуясь соображением «если у человека ломается 3 датчик подряд, то проблема не в датчиках».
В моей версии датчиков четыре - два проводных, и два радио-датчика. Система одновременно может работать и с теми, и с другими. Максимальное число беспроводных датчиков - 8(2 в комплекте), или 20 с панелью-расширителем(TK19). Количество проводных датчиков практически неограниченно - в каждый разъем можно подключить цепочку до 100 штук, в сумме - аж 600 штук.
На сайте есть страничка , на которой описаны все возможные компоненты с артикулами - в дальнейшем я их буду приводить в скобках для удобства.
Очень интересное решение. Вот механизм соединения блоков, на одной стороне защелки:


На другой - место для проводов, которые соединяют блоки между собой:


Разбираем. Хотя разборкой это назвать сложно - просто вытаскиваем плату из пазов:


Контроллер, пищалка(очень громкая и противная):


Два ионистора на 20Ф:


И один на 10:


Это те самые Нано-ИБП:)


Но по сути, правильно - в них хранится запас энергии, которого достаточно для работы устройства и перекрытия кранов после того, как батареи полностью сядут. В общем, если произойдет авария - система сработает и перекроет воду даже при севших батареях. После этого еще можно один раз открыть краны кнопкой, если вам срочно нужна вода, а за батареями бежать нет времени - этот момент продуман, что приятно. Но после этого батареи придется заменить.
Ниже на плате - 14 разъемов, один из которых - для батарейного блока, одни - для подключения блоков, 6 - для проводных датчиков, и 6 - для кранов. Как я уже писал - проводных датчиков может быть почти неограниченное количество - их можно подключать параллельно друг другу. Правда, при использовании датчика с контролем обрыва, он должен быть последним в цепочке - иначе после него контроллер обрыв не заметит.

Краны

Вот два крана(TK12):


На каждом - строгая бумажка:)


Разбираем кран на две части:


Со стороны крана:


Серьезная металлическая шестерня, закрывающая шаровой кран. В первых версиях она была пластиковой, но они исправили это недостаток. Со стороны движка:


Тоже металлическая шестеренка выходного вала редуктора(устройства, которое уменьшает скорость вращения и увеличивает усилие). Все выглядит серьезно. Краны, кстати, тоже специальные - с низким трением, для облегчения поворота крана маленьким двигателем. Закрывается он действительно легко - можно пальцем не оcобо напрягаясь повернуть. У других систем есть краны с двигателем, который питается от 220в, но там другая проблема - безопасность и невозможность перекрыть кран при отключении электричества. А по закону мерфи, электричество вырубят в самый неподходящий момент. Так что я лучше немного переплачу за кран с низковольтным движком.

Датчик

Проводной датчик затопления(TK24), прост как две копейки:


Провод, корпус, и пластинка из стеклотекстолита с двумя контактами. Контакты намокают - сопротивление уменьшается, контроллер это понимает и перекрывает воду. Ломаться тут нечему - контакты покрыты иммерсионным золотом, а значит не окислятся и не сгниют.
Контактные площадки:


Это датчик «премиум», а по простому говоря - с защитой от обрыва провода. Проблема в том, что для контроллера несработавший «обычный» датчик, и датчик у которого оборвали провод - одно и тоже. Защита от этого - простой конденсатор:


Он проводит переменный ток, и по его наличию контроллер может определить уже три состояния - замыкание(потоп), нет замыкания(датчик на месте), и нет контакта(обрыв провода).
Датчик весьма простой, и при наличии прямых рук их можно наделать сколько угодно для своих нужд - хоть ЛУТ-ом из текстолита, хоть из двух полосок консервной банки и провода. Только позаботьтесь о защите от брызг - иначе однажды во время душа вы будете вынужны вылезти из ванны и обьяснить контроллеру что это не потоп, а прсто капля упала:) Но это я про самодельный датчик - у «фирменных» конструкция корпуса обеспечивает защиту от случайных брызг. К тому же, они сработают только если уровень воды достигнет 1мм на всей площади датчика - это примерно 10-15мл воды.

Радио-база и датчики

Дополнительный блок(TK17), который добавляет к обычным датчикам еще и несколько беспроводных. В комплекте их два, но можно купить и добавить еще 6 - они привязываются к этому блоку. А еще 12 датчиков подключаются к блоку расширения(TK19). В итоге, общее количество беспроводных датчиков - 20 штук. Я не знаю, зачем столько, разве что на какой-то большой коттедж.
На плате радио-базы есть свой личный ионистор, чтобы не тратить на обслуживание радио-датчиков энергию основной платы.


Контроллер, и еще одна пищалка:

А вот и радио-датчики:


Правый - просто датчик(TK16), а левый - датчик-пульт управления(TK18). Кнопками можно закрыть и открыть краны в любое время.
На обратной стороне обоих датчиков уже знакомая нам плата с контактами:


Разбирается датчик достаточно просто - надо по очереди со всех сторон плоской отверткой поддевать центральную часть. Держится она очень прочно - как я понимаю, это сделано от проникновения воды.


Кстати, датчик с кнопкой - такой же как датчик без кнопки, только с кнопкой:


Так что если у вас зудят руки и греется паяльник, кнопку вполне можно приделать - я проверял, контакты работают.
На обратной стороне платы - контакты для батарей(2хAAA):


Контроллер, обвязка и пищалка:

Сборка

Начинаем собирать систему под наши требования. Добавляем второй батарейный блок:


Просто вставляем провода в пустые гнезда разъема:


И соединяем два блока вместе:


Берем радио-базу:


Отключаем дополнительный блок датчиков и подключаем радио-базу:


Подключаем батарейные блоки:


И собираем все вместе:


Конструктор. Мы, кстати, забыли подключить краны и проводной датчик. И внешнее питание, если необходимо - при его использовании не тратится заряд батарей, и беспроводные датчики опрашиваются постоянно. При использовании батарейного питания реакция на нажатие кнопки на беспроводном датчике или на его затопление следует с небольшой задержкой - от 1 секунды до 5.

Установка

Сначала делаем самое простое - двумя шурупами прикручиваем крепежную панельку:


И вешаем на нее контроллер:


Разбираем краны:


Я сделал это для удобства монтажа на уже готовую систему, потому что движок слишком выступал - крепить было не очень удобно.
Обматываем резьбу крана фумлентой:


Перекрываем воду, и думаем, куда бы вставить кран, да так, чтобы не вызывать сантехника для пересборки всей системы?
У меня есть немного свободного места после счетчика - там где стоит обратный клапан. Смотреть на нижнюю трубу(процесс установки крана на горячую воду я не снял):


Откручиваем то, что у вас откручивается. Видим свободную резьбу - обматываем фумлентой:)


Накручиваем клапан на кран:


И всю эту конструкцию накручиваем обратно на счетчик.


Обрезаем соединительную трубу - кран занял место, не переносить же все остальные трубы ради этого?


И устанавливаем на место:


Прикручиваем на место движок и приводим в порядок провода:

Радио-датчики просто кладем в места возможных затоплений:


Проводной уводим через дырку в стене(потребовалось разрезать провод, а затем соединить с помощью скотч-локов):


Спускаем провод вниз:


Прикручиваем к полу площадку, устанавливаем сам датчик:


И закрываем крышкой:


Датчики расположились по квартире вот так:


Один - под мойкой, другой - под стиральной машинкой. Проводной датчик - под ванной. План был нарисован в SweetHome 3D

Подключаем провода к контроллеру:


Зеленый - датчик. В первый разъем(он подписан как нулевой) - включается только датчик(или цепочка датчиков) без контроля обрыва провода. В остальные разъёмы – датчики с контролем обрыва цепи.
Синяя стрелка - разъемы кранов. Тут разницы нет, они все закрываются и открываются одинаково. Сиреневая и желтая - внешнее и батарейное питание соответственно. Голубая - разъем плат расширений(у нас в него подключена радио-база).
В общем, система после установки выглядит вот так:


Осталось только причесать провода, чтобы они не висели над головой.

Проверка

Трубу я ломать не стал, но вот небольшой потоп в ванной пришлось сообразить:

Цена

Купить систему можно на официальном сайте .
Цена зависит от комплекта, к примеру самый дешевый(TH00) вам обойдется в 6 220 рублей. Он включает в себя два проводных датчика, и один кран. Дополнительный кран(TK12) - это еще 2 390 рублей. Таким образом, самое бюджетное решение для квартиры с горячей и холодной водой - 8610 рублей.
Та версия системы, которая была у меня - обойдется в 15 990 рублей. Включает в себя два крана, и четыре датчика - два проводных и два радио.

Ссылки

Обзор от AlexeyNadezhin
Официальный сайт
Зеркало офсайта
Поставщики системы на территории Беларуси
Обзор старой версии системы от DataLab
Обсуждение на IXBT

Если у вас нет аккаунта на Хабрахабре, вы можете читать и комментировать наши статьи на сайте

Редкий владелец квартиры не знает, сколько несчастья приносит затопление квартиры вследствие незакрытого крана на кухне или в ванной комнате, а также протечек воды в системах водоснабжения и отопления. Потоп в квартире влечет за собой колоссальные материальные убытки и нелицеприятные разбирательства с соседями, живущими этажом ниже. Залитые водой стены квартиры могут быть причиной выхода из строя скрытой электропроводки и поражения электрическим током. Разработанные и внедренные массовое производство комплектов защиты от потопа позволят избежать и забыть все связанные с этим проблемы. Далее мы рассмотрим, как работает защита от протечек воды в квартире, а также предоставим обзор и сравнение систем, наиболее популярных на сегодняшний день.

Принцип работы и составляющие элементы

Комплект системы защиты состоит из следующих элементов:

1. Блок управления.
2. Датчики протечек воды.
3. Краны автоматического перекрытия подачи воды в системе водоснабжения и отопления квартиры.

Разобраться, как работает защита, не трудно. Датчики устанавливаются в местах, в которых с наибольшей вероятностью могут возникнуть протечки. Как правило, они устанавливаются под ванными и умывальниками, стиральными машинами и приборами водяного отопления, как показано на схеме ниже:

При контакте с водой с них снимается сигнал и подается на модуль управления (контролер), который выполняет функции диспетчера. Получив сигнал о наличии воды на подконтрольном участке системы защиты от протечек, контролер подает команду на электропривод шарового крана или на электромагнитный быстрозапорный клапан, которые аварийно перекрывают воду в системе водоснабжения или отопления квартиры.

Обзор современных систем защиты от затопления

Возможность обустройства квартиры защитой от затопления – это не перспективы на далекое будущее. Это один из реальных шагов, который можно сделать сегодня к внедрению в свое жилье высоких технологий системы «умный дом». В наши дни на рынке занимают доминирующую позицию несколько комплексов, обеспечивающих защиту квартиры от протечек. Заслуженным спросом пользуются готовые комплекты следующих типов:

• «Нептун»
• «Gidrolok»
• «Стоп потоп «Радуга»

Зачастую рядовой потребитель, столкнувшись с выбором защиты, попадает в затруднительное положение и попросту не знает, какая лучше подходит для обеспечения безопасности его квартиры от протечек и предотвращения потопа. Произведенный анализ рабочих технических возможностей и характеристик перечисленных устройств позволит сделать сравнение их преимуществ и недостатков, на основании чего произвести выбор необходимого устройства защиты.

Нептун

Продукт российской разработки, который первым появился на рынке России еще в далеком 2000 году. Бренд Нептун по мнению издания Moscow Business Times является самой популярной системой контроля протечек воды на российском рынке. В ассортименте компании есть решение на любой бюджет – от доступного комплекта стоимостью менее 10 000 рублей до ультрасовременного с управлением на смартфоне. Защиту от протечек воды Нептун можно установить не только на трубы водоснабжения, но и на отопление и водяной полотенцесушитель, которые также представляют риск протечек воды.

В продуктовой линейке представлены готовые комплекты для квартиры, а также отдельные комплектующие, что позволит Вам собрать комплектацию именно под Ваши задачи. Кроме этого, датчики протечки Нептун работают не только на проводах, но и по радиоканалу, что позволяет устанавливать защиту от протечек воды на объектах с законченным ремонтом, где уже нет возможности спрятать провода.

Гарантия у систем контроля протечек воды Нептун составляет до 6 лет на все элементы системы.

Стоит отметить, что защита от протечек воды Нептун уже долгие годы комплектуется известными на весь мир шаровыми кранами Bugatti, которые сделаны в Италии. Особенность данных кранов, кроме сильного бренда в мире сантехники, премиальных уплотнительных материалов, мощности электродвигателя еще и в том, что у электропривода есть ручное аварийное управление, то есть кран можно открыть/закрыть без электричества.

Чтобы выбрать подходящий комплект защиты от протечек Нептун необходимо учитывать три основных момента:

1. Закончен ли ремонт у Вас на объекте. Если ремонт только начинается, то можно выбрать любой комплект Нептун, так как все модули управления поддерживают проводные датчики. На стадии ремонта помещения обычно используются именно они, так как это дешевле беспроводных датчиков и не нужно время от времени менять батарейки.Если ремонт уже завершен и спрятать провода от датчиков нельзя, то подойдут только комплекты, которые поддерживают радиодатчики – это Neptun Bugatti ProW+ и Neptun Bugatti ProW+ WiFi
2. Диаметр труб водоснабжения, отопления или водяного полотенцесушителя. Готовые комплекты Нептун комплектуются шаровыми кранами определенного диаметра. К примеру, самый частый размер кранов для квартиры – это ½ дюйма. Уточните это на своем объекте или у своего мастера.
3. Бюджет, который выделен на покупку системы контроля протечек воды Нептун. От бюджета зависит набор опций, который получит потребитель.

Neptun Aquacontrol – самая доступная система защиты от протечек, так как стоимость менее 10 000 рублей за комплект для квартиры (модуль управления, два крана и два датчика). Данный комплект комплектуется модулем Neptun Base – это очень простой и надежный модуль управления, который перекроет воду в случае протечки и раз в месяц сделает автоматический проворот кранов против их закисания.

Neptun Bugatti Base – это отличное соотношение цены и качества. Как и в предыдущем комплекте используется простой модуль Base, однако шаровые краны уже итальянского производства Bugatti с большим запасом прочности. У модуля Neptun Base нет резервного питания – если это функция Вам важна, то обратите внимание на модули серии ProW.

Neptun Bugatti ProW – это комплект с расширенным функционалом, который работает на проводных датчиках. Дополнительные возможности модуля ProW:

• Защита кранов от закисания (автоматический проворот крана 2 раза в месяц).
• Напряжение питания на кранах –12 В постоянного тока
• Встроенный источник резервного питания.
• Адресность – возможность индикации протечек по 4 линиям.
• Возможность подключения систем оповещения, охранных систем и интеграции с «умным домом» (наличие слаботочного реле).
• Индикация состояния шарового крана (откр./закр.).
• Индикация состояния резервного питания.
• Возможность открытия и закрытия шарового крана вручную (кнопка на модуле).

Neptun Bugatti ProW + аналогичен модулю ProW, но имеет возможность работать не только с проводными, но и с радиодатчиками – это идеальный выбор для тех, кто завершил уже ремонт дома.

Neptun Bugatti ProW + WiFi – это самый современный и функциональный интересный модуль управления. Вот что он умеет:

• Управление системой защиты через смартфон. Для этого достаточно установить бесплатное приложение и синхронизировать мобильный телефон.
• Своевременное оповещение о возникновении аварии. Помимо того, что модуль издает звуковое и световое оповещение на лицевой панели, дополнительно сведения о возникновении протечки поступают на экран вашего мобильного телефона. Очень важная функция, особенно, если в это время дома никого нет.
• Мониторинг показания расхода горячей и холодной воды. Теперь совсем не обязательно каждый месяц вручную снимать показания, открывая шкаф со счетчиками, который находится в ванной либо на кухне. Достаточно открыть мобильное приложение и просмотреть показания в нем. Это очень удобная функция для тех, кто сдает квартиру в аренду.
• Резервное питание системы защиты. Даже если на продолжительное время (до 36 часов) отключится электроснабжение квартиры либо дома, модуль Neptun ProW+Wi-Fi будет работать. Разработчики внесли в конструкцию элементы питания, которые и будут являться источником резервного питания. Кстати, приложение заранее оповестит Вас о необходимости замены данных элементов питания.
• Индикация положения шаровых кранов. Можно не только дистанционно наблюдать за кранами, но и при желании автоматически ими управлять (закрывать и открывать). Если, уехав в отпуск, вы забыли перестраховаться и перекрыть воду, это всегда можно сделать через приложение.
• Функция автоматического проворачивания кранов. Представляет собой режим самоочистки шаровых кранов, предотвращающий «закисание» запорной арматуры. Автоматический проворот осуществляется через каждые 15 дней.
• Управляющий модуль Neptun ProW+Wi-Fi можно подключить к системе «Умный дом» и охранной сигнализации жилого дома. Для этого предусмотрен специальный выход.

В таблице, представленной ниже, приведено сравнение моделей «Нептун».

Как работает защита от затопления на примере комплекта Нептун, показывается на видео:

Резюме:

1. Система Нептун за долгие годы заработала признание покупателей о чем говорят данные по продажам – это самая популярная защита от протечек воды в России (источник: Moscow Business Times).
2. Каждый покупатель может выбрать свою систему исходя из бюджета и опций. Самый доступный комплект стоит менее 10 000 рублей.
3. Система Нептун комплектуется итальянскими кранами Bugatti.
4. Есть очень интересное решение Neptun ProW+ WiFi с управлением на смартфоне.

При подготовке данного материала нашим читателям любезно предоставили скидку 15% на весь ассортимент магазина Нептун. Сайт: системанептун.рф . Промокод: самэлектрик.

Gidroloсk

Продукция российской компании «Гидроресурс». Если проводить сравнение с устройством «Нептун», можно отметить, что принцип ее работы тот же, в комплектацию входят датчики воды, контроллер и шаровые краны с электроприводом. Компанией разработаны и внедрены в производство несколько моделей систем защиты от протечки, базовым вариантом которых служит «Gidroloсk Standart».

Дополнительные опции моделей защиты от протечек воды Гидролок:

Gidrolock комплектуется тремя датчика, технические возможности данного устройства защиты от протечек воды предусматривают подключение 20 проводных и до 100 беспроводных датчиков. Время аварийного прекращения воды до 30 секунд. Производитель гарантирует 10 тысяч рабочих циклов и общую гарантию работоспособности комплекса защиты 3 года.

Обзор комплекта Гидролок демонстрируется на видео:

Российская разработка от компании «Суперсистема». Принцип действия и комплектация такие же, как у двух предыдущих аналогов. Благодаря внедрению в конструкцию кранов инновационных материалов значительно снижены усилия на преодоление трения, аварийное закрытие кранов при обнаружении протечки в квартире происходит за 3 секунды с минимальной затратой электроэнергии.

По сравнению с другими системами «Аквасторож» работает при рабочем напряжении, величина которого составляет всего 5 Вольт. Степень автоматизации системы управления не требует вмешательства человека. Комплектуется четырьмя датчиками, возможен, как проводной, так и беспроводной вариант. Гарантия от производителя 4 года.

Обзор комплекта «Аквасторож»:

Стоп потоп «РаДуга»

Характерной особенностью данной системы защиты является то, что все датчики беспроводные и работают в режиме подачи радиосигналов, мощность которых позволяет сохранять работоспособность на расстоянии 20 метров от контроллера в условиях многоквартирного дома. В комплекте изделия входит 1 электромагнитный клапан, 4 датчика. Блок управления рассчитан на подключение 9 датчиков.

По сравнению с системами защиты, «Аквастоп» — это всего лишь механическое приспособление, разработанное российскими и итальянскими специалистами. Предотвращает затопление помещения водой в случае порыва шланга заполнения стиральной машины. Устанавливается перед шлангом при помощи резьбового соединения, как показано на схеме ниже:

В случае нарушения герметичности шланга и понижения давления в системе, «Аквастоп» в считанные секунды перекроет воду, что остановит дальнейшую протечку. Принцип работы аквастопа демонстрируется на видео:

Сравнение стоимости комплектов

Напоследок предоставляем к вашему внимание сравнение стоимости предоставленных систем защиты от затопления квартиры:

На этом и заканчивается наш обзор. Надеемся, теперь вам стало понятно, как работает защита от протечек воды в квартире и какие системы пользуются популярностью на сегодняшний день. Сравнение цен и видеобзоры дают четкое понимание того, какой комплект лучше выбрать, чтобы защитить свое жилье от затопления!

Вода - это жизнь. Если она в кране, или в радиаторе отопления, это благо. А если она на полу вашей квартиры, или на потолке соседа снизу - это большие финансовые и моральные неприятности. Разумеется, необходимо регулярно проверять систему водоснабжения и отопления на предмет коррозии или трещин в пластиковых трубах. Однако прорыв воды обычно происходит внезапно, без признаков надвигающейся опасности. Хорошо, если в этот момент вы дома, и не спите. Но, по закону подлости, протечки возникают как раз в ночное время, или когда вас нет дома.

Простые правила борьбы с этой проблемой (особенно это касается старого жилого фонда, с изношенными сетями):

• Регулярно осматривайте водопроводные трубы и элементы системы отопления на предмет дефектов, появления точечной ржавчины, герметичности соединений, и прочее.
• Уходя из дому, перекрывайте входную задвижку на стояке.
• Вне отопительного сезона закрывайте краны на батареях (если они имеются).
• Используйте систему защиты от протечек.

Последний пункт списка мы рассмотрим подробнее.

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды - не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

• Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
• Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
• В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1. Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2. Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод). После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается.

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Принцип работы датчиков протечек

Говоря о блок схеме - все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Самодельный датчик простейшей конструкции

Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

Базовый элемент (VT1) - NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

Как работает схема

Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

Собрать такой датчик можно на макетной плате.

Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

Недостаток такого датчика - различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

Более сложная схема, с регулятором чувствительности

Себестоимость такой схемы тоже минимальная. Выполняется на транзисторе КТ972А.

Принцип работы аналогичен предыдущему варианту, с одним отличием. Сформированный сигнал о наличии протечки (после открытия эмиттерного перехода транзистора), вместо сигнального устройства (светодиод или звуковой элемент), подается на обмотку реле. Подойдет любое слаботочное устройство, типа РЭС 60. Главное, чтобы напряжение питания схемы соответствовало характеристикам реле. А уже с его контактов, информацию можно подавать на исполнительное устройство: система «умный дом», сигнализация, GSM передатчик (на мобильный телефон), аварийный электромагнитный клапан.

Дополнительное преимущество такого исполнения - возможность настройки чувствительности. С помощью переменного резистора регулируется ток перехода «коллектор-база». Вы можете настроить порог срабатывания от появления росы или конденсата, до полноценного погружения датчика (контактной пластины) в воду.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы - командно исполнительная. В зависимости от исполнения, происходит следующее:

1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Информация: Разумеется, можно своими руками изготовить и запорный клапан. Однако это сложное устройство лучше приобрести в готовом виде.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

Важно! Блок питания должен быть с гальванической развязкой от 220 вольт, чтобы опасное напряжение не попало в лужу воды при протечке.

На самом деле, идеальный вариант - использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус - на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет - как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Справочная информация

Вне зависимости от того, приобретается система защиты от протечек в магазине, или изготавливается своими руками, надо знать единые стандарты ее работы.

Классификация устройств

• По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
• По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
• Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
• Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
• Механическая или электрическая защита. Пример механики - системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Вывод

Затратив немного времени, и минимум средств, вы сможете обезопасить себя от серьезных финансовых проблем, связанных с потопом в квартире.

Видео по теме
