Схема соединений системы отопления, ветиляции и кондиционирования (начало): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - блок управления вентиляцией, отоплением и кондиционированием; 4 - переключатель режимов работы вентилятора; 5 - выключатель кондиционера; 6 - лампа подсветки; 7 - реле электровентилятора отопителя; 8 - дополнительный резистор электродвигателя вентилятора; 9 - ЭБУ Sirius D4; 10 - ЭБУ MR – 140; 11 - ЭБУ HV-240; 12 - электродвигатель вентилятора отопителя; 13 - регулятор яркости подсветки приборов

Схема соединений системы отопления, ветиляции и кондиционирования (окончание): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - электродвигатель привода заслонки рециркуляции; 4 - реле компрессора кондиционера; 5 - блок управления вентиляцией, отоплением и кондиционированием; 6 - муфта компрессора кондиционера; 7 - ЭБУ Sirius D4; 8 - ЭБУ MR – 140; 9 - ЭБУ HV-240; 10 - реле обогрева заднего стекла

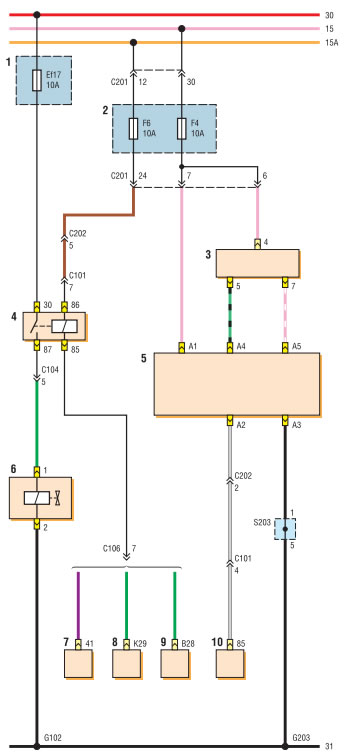

1) Цепь переключателя управления кондиционером, резистора и управления электровентилятором

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

s203

s204

2) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, ПРИВОДА ВПУСКНОЙ ЗАСЛОНКИ И КОМПРЕССОРА КОНДИЦИОНЕРА

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

Какую информацию можно найти в сервис мануале (инструкции)
Сервис мануал (инструкция) содержит в себе информацию, относящуюся к обслуживанию и мелкому ремонту того или иного оборудования. Как правило, Вы получаете сервис мануал для Вашего устройства при его покупке. Кроме того, на сегодняшний день существует множество Интернет ресурсов, предоставляющих инструкции для устройств различных моделей и марок.

Что такое схемы?
Схемы и схематические диаграммы являются неотъемлемой частью электротехнической промышленности, так как они представляют собой наглядное описание конструкций тех или иных устройств. Схемы необходимы для обслуживания и ремонта различного оборудования и электромеханических систем.

Использование руководств (инструкций) по ремонту.
Руководства (инструкции) по ремонту для того или иного устройства обычно выпускаются независимыми издательствами, не имеющими отношения к официальным производителям оборудования. Это не те инструкции, которые изначально поставляются вместе с приобретаемой техникой. Хотя в целом информация, содержащаяся в руководствах по ремонту, схожа с той, которую можно найти в обычной инструкции, между данными документами есть явные различия. Дело в том, что руководства по ремонту обеспечивают нас более детальной, полной и специфичной информацией.

Кондиционер – это прибор для регулировки и сохранения оптимальной температуры в бытовых помещениях, строительных объектах, на транспорте и других местах нахождения людей. Наиболее популярными являются климатизеры компрессионного вида: они как охлаждают воздух, так его и нагревают.

В основе работы устройства находится способность впитывать в себя тепло при испарении и выводить его при конденсации. Рассмотрим более наглядно, как происходит эта процедура в сплит – системе.

Принципиальная схема кондиционера

Главными составными частями данного агрегата является:

• Компрессор.
• Испарительный элемент.
• Вентиль терморегуляции.
• Вентиляторы.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

ВАЖНО! В случае работы кондиционера в режиме нагнетания теплого воздуха, внешний модуль снабжается четырех ходовым клапаном, который управляется от внутреннего модуля. Он отвечает за изменение режимов подачи теплого и холодного воздушного потока.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора . Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка . Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок . Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки . Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

НА ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах. Промышленные кондиционеры подразделяются на следующие системы:

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл» . Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

• Есть вероятность, что в этих устройствах размножаются вредные бактерии.
• Климатическое оборудование благоприятствует распространению вирусов.
• Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
• Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Принцип работы любого кондиционера основан на свойстве жидкостей поглощать тепло при испарении и выделять его при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим схему кондиционера и его устройство на примере сплит-системы:

Основными узлами любого кондиционера являются:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
• Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
• Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
• ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
• Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

• В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С.
• Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С и поступает в конденсатор.
• Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 - 20°С выше температуры атмосферного воздуха.
• Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 - 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
• После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Многие из нас пользуются дома или на работе агрегатами для охлаждения воздуха в помещениях – кондиционерами. Но о том, как они функционируют, знает далеко не каждый. Задача данной статьи – объяснить устройство и принцип работы сплит-системы, что наиболее часто встречаются в нашей повседневной жизни.

Устройство бытового кондиционера

Современная сплит – система разделена на две части – наружный и внутренний блоки. Каждый из них выполняет свою функцию и содержит набор соответствующего оборудования. Внутри корпуса наружного блока находится теплообменник – конденсатор, вентилятор, призванный прогонять через него воздух, и компрессор – нагнетатель давления. Из более мелких, но не менее важных функциональных элементов следует выделить осушитель, расширительный клапан и соединительные трубки из меди. Кроме того, устройство данного узла предусматривает запитку от электросети, для чего в нем имеется необходимые электротехнические элементы, а также средства автоматизации.

Примечание. В случае когда конструкцией предусматривается работа сплит-системы на обогрев, в наружном блоке дополнительно установлен четырехходовой клапан с электроприводом, подогреватель компрессора и регулятор давления конденсации.

Внутренняя часть кондиционера помимо корпуса содержит теплообменник – испаритель с , фильтрующие элементы, жалюзи для направления потока воздуха и ванночку для сбора конденсата. Между внутренним и наружным блоком прокладываются 2 магистрали для хладоносителя, по трубе с большим диаметром он движется в виде газа, с меньшим – в жидком состоянии. Ниже на рисунке показано устройство сплит-системы с указанием основных элементов:

1 – компрессор; 2 – четырехходовой клапан для переключения режимов «зима – лето»; 3 – электронный блок; 4 – осевой вентилятор; 5 – теплообменник – конденсатор; 6 – магистрали для хладагента; 7 – центробежный вентилятор; 8 – теплообменник – испаритель; 9 – фильтр грубой очистки; 10 – фильтр тонкой очистки.

Принцип работы

Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.

Следует понимать, что принцип работы кондиционера заключается не в производстве холода, а в переносе тепловой энергии из одного места в другое посредством хладагента, называемого рабочим телом.

В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.

Испаренный во внутреннем блоке фреон по трубке большого диаметра поступает в компрессор, создающий давление в сплит-системе и далее, в теплообменник – конденсатор. Рабочее тело, находящееся под давлением, интенсивно конденсируется в нем при контакте с наружным воздухом, высвобождая в атмосферу ранее поглощенное тепло. Только теперь это называется удельной теплотой конденсации, при постоянном количестве фреона в системе ее величина равна затраченной энергии парообразования. Как происходит описанный процесс, показывает схема работы кондиционера сплит-системы:

После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.

Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.

Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, - и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.

Примечание. При интенсивных процессах теплообмена на ребрах испарителя и конденсатора выпадает влага, содержащаяся в воздухе, для ее сбора и отвода конструкция кондиционера предусматривает ванночку и систему трубок.

Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.

Заключение
Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.
