Всегда любил биологию, но никогда не было у меня микроскопа, и вот решил обзавестись, чтобы полюбоваться на микромир вместе с подрастающим поколением, ну и возможно отснять основной чип приставки 3DO между делом.

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104 , это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали - это цифровая туфта). Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015). Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги. Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: http://www.altami.ru .

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно - просто не разбирал, не знаю.

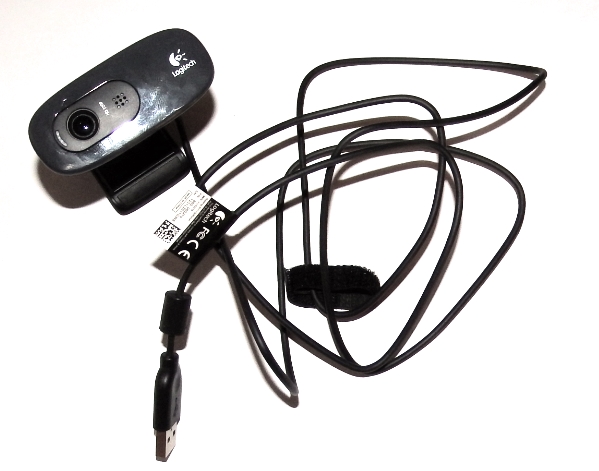

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

Разбор крепежного механизма

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

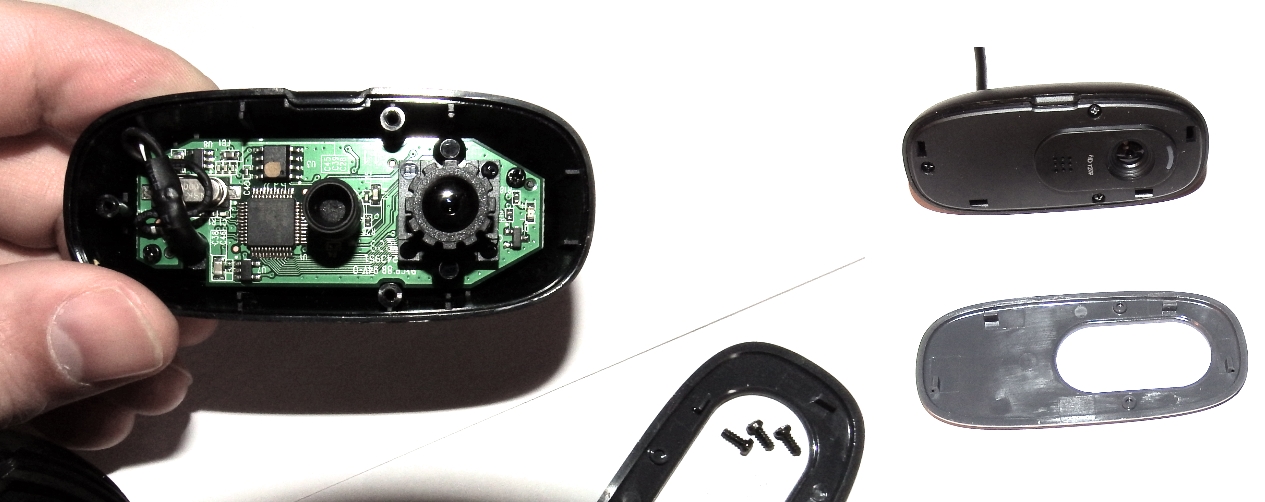

Вскрытие камеры

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься - лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра. Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте. Лоскутки пластика можно опалить огнем, чтобы не болтались, затем необходимо выровнять верх пробки, например камнем.

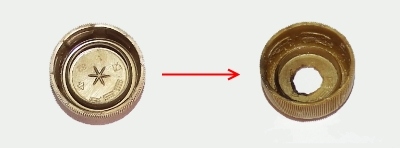

Подготовка пробки

Насадите готовую пробку на окуляр и прислоните камеру с одетой основной панелью, если потребуется отрегулируйте фокус (не спеша, потихоньку, как можно точнее). А еще, заклейте светодиод в камере, например, изолентой, чтобы не светил куда не надо.

Далее необходимо прикрутить основную панель камеры к пробке, для этого я использовал шурупы, можно на клей наверное посадить, но нужно точно выставить камеру, поэтому шурупы предпочтительней, сначала выставить один, может не с первого раза. Примерить, возможно подстроить относительно первого шурупа и только потом зафиксировать вторым. Если наклон не оптимальный, вставить распорочки из кусочков пластика, или чего-то, что есть под руками. Затем выполнить генеральную примерку.

Крепление панели к пробке

Теперь осталось зафиксировать результат, для этого можно воспользоваться клеевым пистолетом. Здесь же рекомендую подклеить стяжку или другой гибкий кусочек пластика в качестве фиксаторов, это необходимо для того, чтобы зафиксировать окуляр, чтобы изображение у вас не вертелось, вслед за проводом веб-камеры, можно даже несколько таких стяжек, ну или еще как придумаете. Пролить вокруг клеем и дать застынуть.

Готовая цифровая насадка

Теперь установим все это на окуляр микроскопа, притянем затянем стяжкой фиксатор к трубе окуляра и наслаждаемся микромиром! Весь процесс занимает не более часа, статью дольше писал.

Микроскоп в сборе

В целом должен сказать, что специальная насадка предпочтительней, поскольку она не пытается адаптироваться к освещению, что при некоторых параметрах работы микроскопа приводит к автонастроечному дребезгу в изображении, возможно это регулируется в веб-камерах, еще не разбирался. Да и откалибровано все точно на заводских насадках, без всяких винтиков. Но тем не менее для любителей результат очень даже ничего, правда препарат делал наспех на старом стекле грязными руками - поэтому столько мусора на картинке =)

Какая-то бактерия на клетках лука

Меня как пользователя windows 7, после ХР ждал неприятный сюрприз - в 7-ке убрали веб-камеры из "моего компьютера", т.е. штатных средств глянуть на результат нет, поэтому не обошлось без попрограммировать =) Распакуйте в любое место и запустите экзешник.

Предлагаем создать в домашних условиях электронный ЮСБ-микроскоп среднего разрешения для подключения к компьютеру по USB кабелю. Возможно, у вас уже есть необходимые детали для выполнения этого проекта, иначе вам придется их купить.

Необходимые детали для сборки своими руками самодельного микроскопа:

• Один белый светодиод.
• Провод сечением 0,05 мм2.
• Термоусадочная трубка или изоляционная лента.
• Клеевой пистолет (или любой другой подходящий клей).

Шаг 1: Модифицируем устройство

Карманный микроскоп имеет встроенную лампу накаливания для подсветки, которая питается от двух батарей AAA 1,5 В. Выньте лампу и батарейки из корпуса и установите один белый светодиод, протянув от него провода внутри корпуса наверх микроскопа.

Для изоляции контактов используйте термоусадочную трубку или изоленту.

Проверьте работу светодиода при помощи батарейки и пометьте, который провод является анодом, а который катодом.

На плате камеры есть маленький, но чертовски яркий оранжевый светодиод. Осторожно удалите его и подпаяйте на его место провода от белого светодиода. Светодиод находится под программным управлением, USB будет обеспечивать питание камеры и светодиода. Убедитесь, что провода не имеют натяжения.

Не жалейте термоклея для приклейки белого светодиода внутри корпуса. Расположите светодиод таким образом, чтобы он освещал то место, куда направлен объектив.

Шаг 2: Снимаем пластиковый корпус с камеры

Можете не снимать корпус, но лучше его все же удалить.

Под блестящим логотипом на корпусе имеется один-единственный фиксирующий винтик.

Шаг 3: Производим сборку

Соберите корпус.

Удалите маленькое резиновое кольцо из окуляра и вставьте камеру в окуляр.

Нанесите немного клея вокруг соединения линзы камеры и окуляра микроскопа.

Шаг 4: Делаем основание

Готовый USB-микроскоп достаточно легкий, поэтому его нужно закрепить в вертикальном положении. Приклейте парочку неодимовых магнитов снизу микроскопа. Затем изготовьте деревянное основание с приклеенной к нему металлической пластиной небольшого размера.

Идея заключается в том, что примагниченный к металлической пластине микроскоп, может свободно скользить по ней при передвижении его рукой и остается неподвижным, если к нему не притрагиваться.

Шаг 5: Делаем микрофотографии

Выше представлено несколько фотографий, сделанных при помощи этого микроскопа. Вы можете видеть, как микроскоп увеличивает различные предметы.

Посмотрите, как при увеличении выглядит часть ядра памяти от старого компьютера CDC-6600.

На левом фото изображена сама плата, а на правом – крупный план тороидов и проволочной сетки, составляющих ячейки памяти.

Так как камера имеет разрешение 2-мегапикселя, она имеет довольно хорошее качество изображения. Объектив камеры ZEISS имеет электромеханический корпус и посредством программного обеспечения приспосабливается к фокусному расстоянию, которое мы с вами создали для него.

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз.
Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.

Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

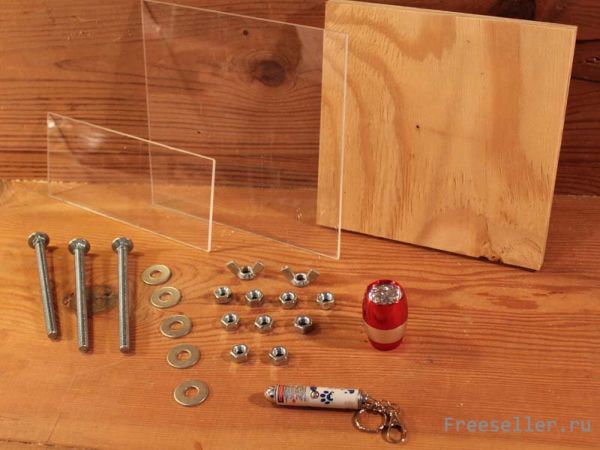

Материалы для изготовления

Полный список необходимых материалов для проекта:

Изготовление

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобится 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком. Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.

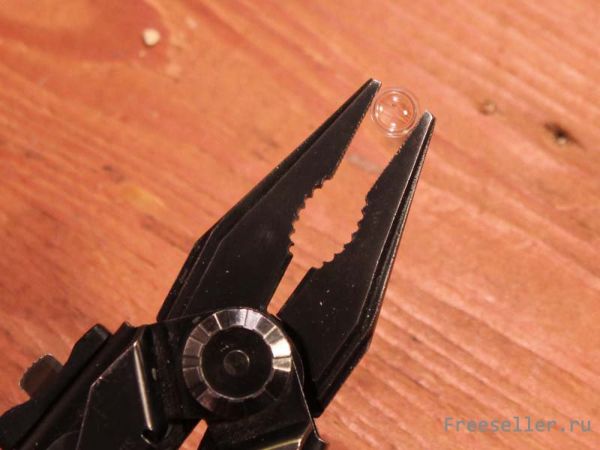

Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.

2) Изготовление основания корпуса.
Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

3) Подготовка оргстекла и линз.
Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.

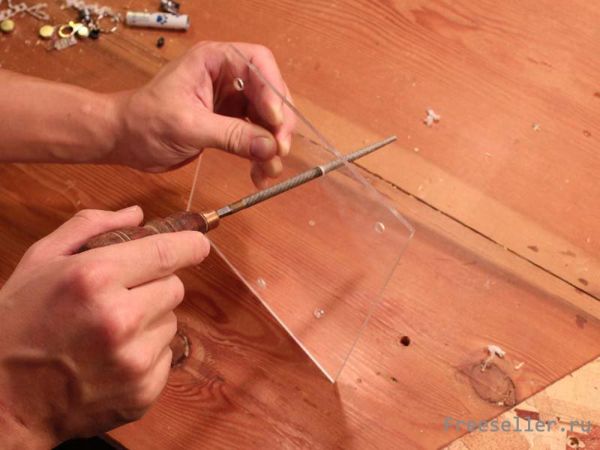

При сверлении оргстекла не давите сильно.

Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.

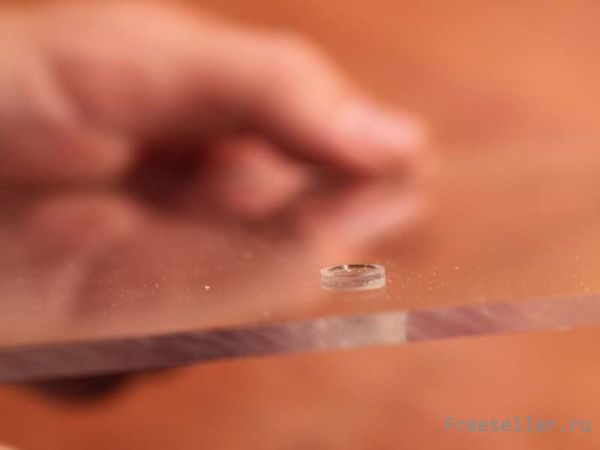

Линзы необходимо встроить в просверленное отверстие в оба стекла.

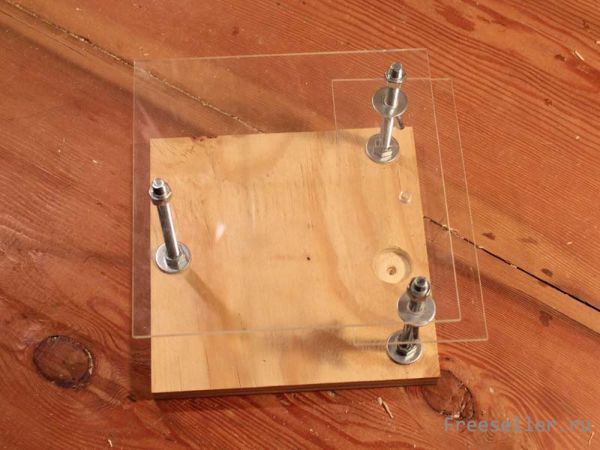

4) Сборка корпуса.
Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:
- необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.
Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

Для этого на 2 болта закручиваем гайки барашки, 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см.

Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Видео инструкция по изготовлению и демонстрация работы

(на английском языке)

В связи с сумасшедшими темпами развития радиотехники и электроники в сторону миниатюризации, всё чаще при ремонте аппаратуры приходится иметь дело с SMD радиокомпонентами, которые без увеличения, порой, даже рассмотреть невозможно, не говоря уж об аккуратном монтаже и демонтаже.

Итак, жизнь заставила поискать в интернете прибор, типа микроскопа, который можно было бы изготовить своими руками. Выбор пал на USB-микроскопы, самоделок которых предлагается очень много, но все они не могут быть использованы для пайки, т.к. имеют очень маленькое фокусное расстояние.

Я решил поэкспериментировать с оптикой и сделать USB-микроскоп, который бы удовлетворял моим требованиям.

Вот его фото:

Конструкция получилась довольно-таки сложной, поэтому подробно описывать каждый шаг изготовления не имеет смысла, т.к. это очень загромоздит статью. Опишу основные узлы и пошаговое их изготовление.

Итак, «не растекаясь мыслью по древу», начнём:
1. Я взял самую дешёвую веб-камеру A4Tech, честно скажу, мне её просто подарили из-за фигового качества изображения, на что мне было глубоко наплевать, лишь бы была исправной. Конечно, если бы я взял более качественную и, естественно, дорогую веб-камеру микроскоп получился бы с лучшим качеством изображения, но я, как Самоделкин, действую по правилу – «За неимением горничной, «любят» дворника», да и, к тому же, качество изображения моего USB-микроскопа для пайки меня устроило.

Новую оптику я взял из какого-то детского оптического прицела.

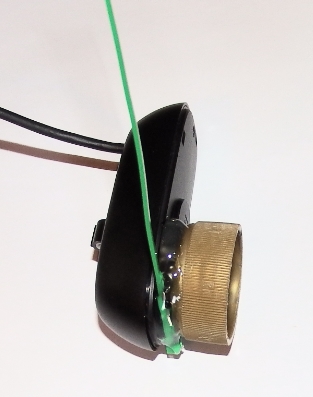

Чтобы крепить оптику в бронзовой втулке, я просверлил в ней (втулке) два отверстия ø 1,5 мм и нарезал резьбу М2.

В полученные отверстия с резьбой ввернул болтики М2, на концы которых приклеил бусинки для удобства откручивания и закручивания, чтобы менять положение оптики относительно пиксельной матрицы с целью увеличения или уменьшения фокусного расстояния моего USB-микроскопа.

Далее, я задумался о подсветке.
Конечно, можно было сделать светодиодную подсветку, например, из газовой зажигалки с фонариком, которая стоит копейки, или ещё из чего-нибудь с автономным питанием, но я решил не загромождать конструкцию и использовать питание веб-камеры, которое подаётся по USB кабелю от компьютера.

Для питания будущей подсветки, с USB кабеля, которым соединяется веб-камера с компьютером, я вывел два провода с мини-разъёмом (папа) – «+5v, от красного провода USB кабеля» и «-5v, от чёрного провода».

Чтобы минимизировать конструкцию подсветки, я решил использовать LED-светодиоды, которые выпаял из ленты LED-подсветки от разбитой матрицы ноутбука, благо, такая лента у меня давно лежала в «загашнике».

Изготовив при помощи ножниц, подходящего сверла и напильника кольцо нужного размера из двухстороннего фольгированного стеклотекстолита и, вырезав с одной стороны кольцА дорожки для пайки LED-светодиодов и гасящих SMD-резисторов номиналом 150 ом, (в разрыв плюсового провода питания каждого светодиода поставил резистор 150 ом) спаял нашу подсветку. Для подключения питания с внутренней стороны кольца припаял мини-разъём (мама).

Чтобы соединить подсветку с объективом я применил (неиспользуемую для крепления стёкол объектива) круглую гайку с резьбой, которую припаял к внутренней стороне кольца подсветки (вот для чего я взял именно двухсторонний стеклотекстолит).

Итак, электронно-оптическая часть USB-микроскопа готова.

Теперь необходимо подумать о подвижном механизме для точной настройки резкости, подвижном штативе, основании и рабочем столике.
В общем, осталось придумать и создать механическую часть нашей самоделки.

Поехали…

2. В качестве подвижного механизма для точной настройки резкости я решил взять устаревший механизм для чтения дискет (в народе его называли «флопповод»).
Для тех, кто не застал сие «чудо техники», выглядит он вот так:

Короче, после полной разборки этого механизма, я взял ту часть, которая отвечала за движение считывающей головки, и, после механической доработки (обрезки, спиливания и обработки напильником) получилось вот что:

Для перемещения головки в флопповоде использовался микродвигатель, который я разобрал и взял из него только вал, закрепив его обратно на подвижный механизм. Для удобства вращения вала, на его конец, который был внутри корпуса двигателя, я надел ролик от скроллера старой компьютерной мышки.

Всё получилось, как я хотел, движение механизма было плавным и точным (без люфтов). Ход механизма составил 17 мм, что идеально для точной настройки резкости микроскопа при любом фокусном расстоянии оптики.

При помощи двух болтов М2 я закрепил электронно-оптическую часть USB-микроскопа на подвижный механизм для точной настройки резкости.

Создание подвижного штатива у меня не вызвало особых трудностей.

3. С времён СССР у меня в сарае валялся увеличитель УПА-63М, детали которого я и решил использовать. Для стойки штатива я взял вот такую готовую штангу с креплением, которая была в комплекте увеличителя. Данная штанга изготовлена из алюминиевой трубки с наружным ø 12 мм и внутренним ø 9,8 мм. Для её крепления к основанию я взял болт М10, ввернул его на глубину 20 мм (с усилием) в штангу, а остальную часть резьбы оставил, отрезав шляпку болта.

Крепление пришлось немного доработать, чтобы соединить его с подготовленными во 2 пункте деталями микроскопа. Для этого конец крепления (на фото) я изогнул под прямым углом и в отогнутой части просверлил отверстие ø 5,0 мм.

Далее всё просто – болтом М5 длиной 45 мм через гайки соединяем предварительно собранную часть с креплением и надеваем на стойку, закрепив стопорным винтом.

Теперь основание и столик.

4. С давних времён лежал у меня кусок полупрозрачной пластмассы светло-коричневого цвета. Поначалу я думал, что это оргстекло, но при обработке понял, что нет. Ну, да ладно – решил я его применить для основания и столика моего USB-микроскопа.

Исходя из габаритов ранее получившейся конструкции, и желании сделать большой столик для надёжного крепления плат при пайке, я вырезал из имеющейся пластмассы прямоугольник размером 250х160 мм, просверлил в нём отверстие ø 8,5 мм и нарезал резьбу М10 для крепления штанги, а так же отверстия для крепления основания столика.

К нижней части основания приклеил ножки, которые вырезал из подошвы от старых ботинок самодельным сверлом.

5. Столик выточил на токарном станке (на моём бывшем предприятии, у меня, конечно же, нет токарного станка, хотя есть 5-й разряд токаря) размером 160 мм.

В качестве основания для столика взял подставку для выравнивания мебели относительно пола, она отлично подошла по габаритам и выглядит презентабельно, к тому же, мне её подарил знакомый, у которого этой фурнитуры, «как у дурака махорки».

Наткнулся на просторах Интернета на интересную заметку от том, как сделать из смартфона микроскоп. Процесс в ней был описан очень подробно и доступно - автор действительно хорошо разбирался в том, о чём писал. Мне даже захотелось прочитать остальные его заметки. Но какое разочарование постигло меня, когда я обнаружил, что заметка переводная и заимствована с немецкого сайта.

В среде творческой интеллигенции заимствование идей особо не осуждается. Вот и мне захотелось повторить зарубежный опыт и написать более подробный материал. Повторить конструкцию стола для смартфона несложно. Стол можно сделать за один вечер, если запастись всем необходимым.

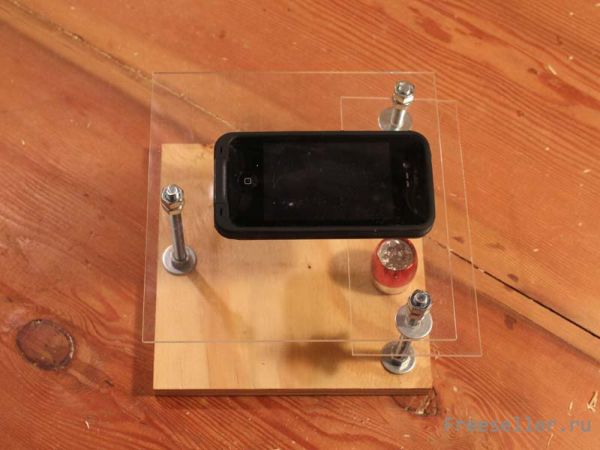

В ближайшем хозяйственном были куплены четыре болта М8 х 100 мм, гайки М8 и пара «барашков».

Превратить смартфон в микроскоп очень просто: надо наложить маленькую линзу на объектив фотокамеры. Линзу можно вынуть из старого CD-привода или из лазерной указки, купленной в ближайшем киоске. Но когда вы закрепите линзу на смартфоне. то столкнётесь с одной проблемой: ровно удерживать смартфон на небольшом расстоянии от объекта съёмкиочень сложно из-за маленькой глубины резкости. Вот тут и надо начинать делать специальный стол.

Основание стола сделано из обрезка доски толщиной 20 мм. По углам просверлены отверстия под болты диаметром 8 мм. Оргстекло толщиной 3 мм добыл на работе -позаимствовал канцелярскую подставку. Из неё вырезал крышку для стола, на которой будет

лежать смартфон. Так же, как в основании, в крышке просверлены отверстия под болты. Из той же подставки вырезан предметный стол для размещения объектов изучения.

Закрепляем крышку. Она опирается на четыре гайки и гайками фиксируется сверху.

Вставляем болты в отверстия в основании. Их головки будут ножками стола.

Фиксируем болты гайками.

Теперь устанавливаем предметный столик. Столик опирается на два барашка, ими же регулируется его высота.

Под линзу в крышке просверлено отверстие. Даже два, поскольку мне удалось найти две разные линзы. Отверстие сверлится диаметром, меньшим чем диаметр линзы, а потом круглым напильником растачивается до нужного размера. Место для отверстия под линзу надо выбрать, приложив смартфон к крышке и отметив фломастером положение объектива камеры.

Делаем отверстие коническим (оно сужается книзу) - тогда линза ложится в отверстие и не проваливается. Закреплять линзу ничем не надо.

Визуально стёклышко для скрапбукинга даёт весьма приличное увеличение.

В прошлом году я назаказывал на «Али» разных стекляшек для шкатулок. Пакетик с 20 прозрачными кабошонами диаметром м мм стоил около доллара. Этот кабашон и был использован как линза.

Цветок мака, тычинки. Съёмка на солнце без стола, с руки. Оценка увеличения - 30…40х.

Первый объект исследования - денежная купюра. Закрепляем сторублёвку на предметном столе. Совмещаем объектив с линзой, включаем режим фотокамеры и кладём смартфон на крышку. Дальше с помощью барашков регулируем положение предметного столика, пытаясь добиться максимальной резкости изображения.

Сторублёвая купюра. Картинка получилась достаточно чёткой, изображение слегка расплывалось только по краям. Оценка увеличения - 30…40х.

Одуванчик под микроскопом. Съёмка без стола, с руки. Оценка увеличения - 30,..40х.

ЛИНЗА ИЗ ЛАЗЕРНОЙ УКАЗКИ СВОИМИ РУКАМИ

Качество снимков микромира всё-таки хотелось улучшить. «Наверное, если использовать настоящую линзу, изображение будет лучше». - подумал я. По дороге с работы купил в газетном киоске лазерную указку за 150 руб.

Микрошрифт на 500-рублёвой купюре: по краям изображение слегка расплывалось. Оценка увеличения - 60…80х.

Мелкий речной песок. Очень красивый снимок получился!

Разобрал девайс и добыл маленькую линзочку. Пригодилась и мягкая прокладка из указки.

Линза с прокладкой замечательно встала на место кабашона. Осталось только совместить с ней объектив камеры. Что удивительно, смартфон сам наводит объектив на резкость, учитывая ещё один оптический элемент. Как он это делает, для меня осталось загадкой.

Экспериментируя с кабашоном. я совсем забыл, что у хорошего микроскопа должна быть штатная подсветка. Чем лучше освещён объект, тем качественнее получится снимок. Тут и пригодился мощный светодиодный фонарик из набора для выживания. Меняя угол освещения объекта, я добился большей резкости изображения.

Фрагменты комара, который хотел меня укусить. Съёмка в отражённом свете, оценка увеличения - 60…80х.

Послесловие

Сделайте микроскоп на даче - приоткройте детям окно в микромир! Возможно, этот опыт определит их будущую специальность.
