Оригинальную мансарду можно устроить из многоскатной ломанной крыши.

Главным преимуществом мансарды является возможность построить ее на любом типе домов (дача, коттедж, старый дом с чердаком).

Единственным условием в изготовлении мансарды является правильный подход, потому что тонкостей, которые необходимо учесть, достаточно много, поэтому строительство мансарды лучше доверять профессионалам либо хорошо изучить все этапы постройки.

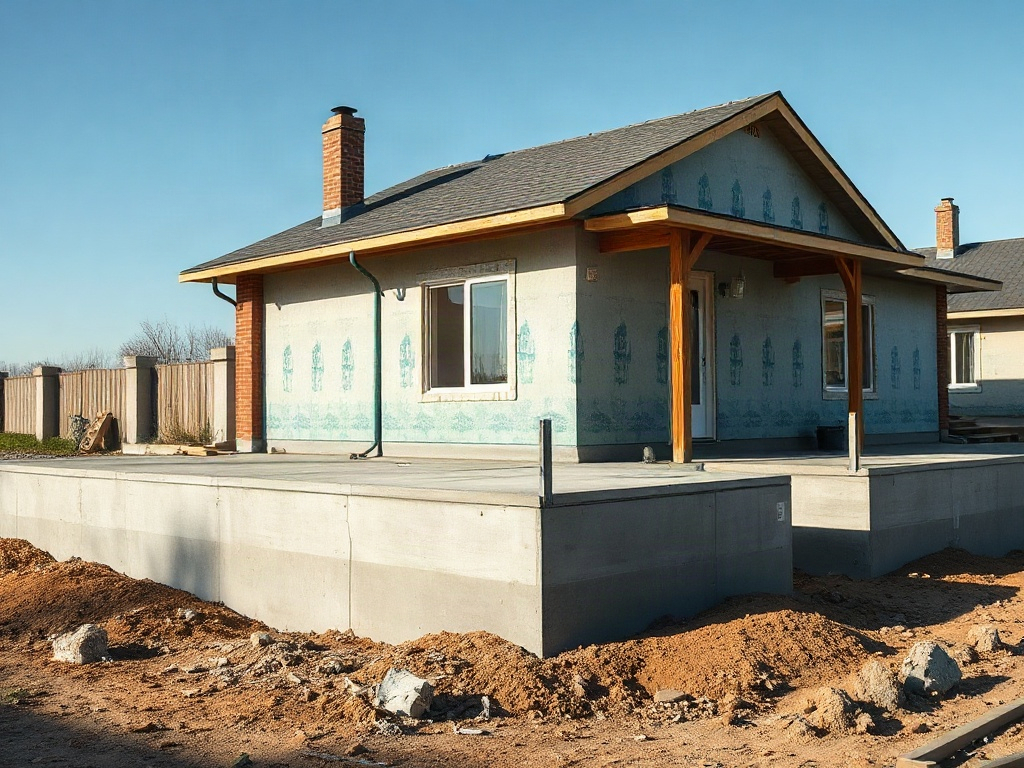

Укрепление фундамента в старом доме

Первое, что вы обязаны сделать, так это проверить фундамент: видны ли в нем вертикальные трещины, есть ли перекосы в окнах либо следы разрушения кладки фундамента. Если есть, фундамент нужно восстанавливать. Вторым пунктом является анализ материалов, из которого изготовлен частный дом, ведь именно от материала будет зависеть технология восстановления.

Схема усиления фундамента: А – двухстороннее; Б – одностороннее; 1 – фундамент; 2 – анкер; 3 – арматурная сетка; 4 – опалубка; 5 – бетонная смесь.

1. Фундамент в деревянном частном доме можно заменить полностью. Для этого необходимо подрыть под старый фундамент (если он имеется) и поставить дом на домкраты. После чего использовать железные арматуры, длиной от 3 метров, чтобы сделать начальный каркас. Далее следует залить подготовленный каркас бетоном на необходимую высоту. Этим вы сможете не только укрепить, но и поднять фундамент.
2. Полная замена фундамента в кирпичном или каменном старом доме невозможна. Ремонт считается более сложным и важным процессом, который требует ответственности и осторожности! Из-за того что конструкция имеет большой вес, подкапывать под ослабленный фундамент нельзя, потому что возможна сильная осадка, которая окончательно может повредить конструкцию в старом доме. Единственным вариантом является монолитный пояс (железобетонная конструкция, которая помогает удержать кладку в основе перекрытия).

Создание проекта мансарды

Хорошо известно, что ни одно здание не может быть построено без проекта. Такие пристройки, как мансарды, тоже нуждаются в подобных проектах, но, как ни странно, имеют свои особенности, которые описаны в ГОСТ. Основными требованиями к таким проектам являются:

1. Обеспечение пожарной безопасности. Пути эвакуации должны находиться либо через помещения в старом доме, либо во внешней его части.
2. Высота помещений. Минимально допустимая высота считается 2,5 м, но исключения возможны при разных наклонах крыши.
3. Объем помещений должен считаться от линии раздела помещений на рабочую и жилую зоны. При их отсутствии необходимо высчитывать объем всего помещения, учитывая все наклоны.

Демонтаж крыши в старом доме

Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок.

Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную. Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на .

Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах. Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.

Возведение каркаса и сооружение крыши

При возведении необходимо знать правило золотого сечения. По этому правилу становится понятно, что, несмотря на внешнюю ограниченность , в сечение можно вписать окружность. Отсюда можно вывести главные этапы для построения:

1. Работа над сборкой стропильных систем. Стропила – это основа крыши, которая состоит из жесткого каркаса, несущего основную нагрузку.
2. Подготовление. Перед установкой стропил необходимо собрать шаблон (желательно это делать на земле, потому что это сможет упростить процесс изготовления некоторых компонентов).
3. Монтаж. После изготовления шаблона его нужно перенести на саму крышу. Лучшим наклоном крыши считается 45-60 градусов. При уменьшении наклона может значительно сократиться жилая площадь помещений, но, по сравнению с увеличением, это допустимо. Увеличение угла может сделать мансарду уязвимой к сильным порывам ветров.

Инструменты для монтажа:

• несколько карандашей разного типа;
• гвозди (при работе с деревянной конструкцией);
• молотки с гвоздодером;
• пила либо бензопила (для работы с брусом);
• метр или рулетка;
• набор сверл с дрелью;
• болгарка;
• уровень.

После того как каркас готов, следует определиться с материалом, потому что от него будет зависеть процесс обрешетки. Если вы будете использовать мягкую кровлю, тогда перед тем, как работать с ней, вы должны будете поверх каркаса установить листы OSB. Только после этого можно приступать непосредственно к креплению самого материала.

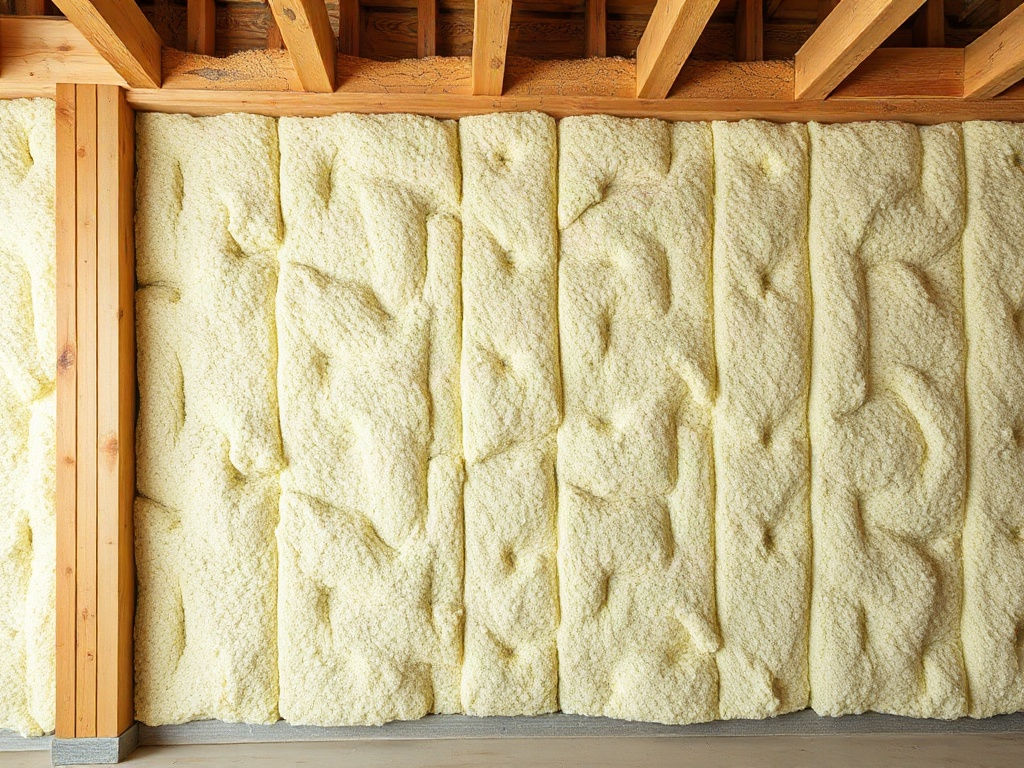

Гидро- и теплоизоляция мансарды

При изготовлении мансарды стоит учесть тот факт, что потолок в ней будет и крышей, поэтому теплый воздух, который будет подниматься, может нанести значительный урон перекрытию, со временем разрушая балки. Для того чтобы избежать этих неблагоприятных процессов, необходимо еще в процессе постройки утеплить чердачное помещение. Для этого нужно забить все сквозные щели стекловатой либо заполнить их пеной. Этот несложный процесс поможет избежать проблем с сохранением тепла и гидроизоляцией.

Отдельно нужно обратить внимание на гидроизоляцию, ведь если проблемы с паром, который поднимается в старом доме вверх, решаются легко, то при гидроизоляции необходимо устанавливать специальную пленку. Из-за попадания воды на утепляющие материалы их свойства портятся, поэтому установка такой пленки будет необходима. А чтобы вода не задерживалась на пленке, делают специальные отводы.

Внутренние работы

Когда все внешние работы завершены, самое время заняться внутренними работами. принято обшивать гипсокартоном, потому что этот материал наиболее доступен и помогает спрятать неточности. Далее нет никаких новых моментов, как и в старом доме, потому что после установки гипсокартона начинается обычный процесс облицовки стен (грунтовка, шпаклевка, окраска, поклейка обоев), то есть работа над дизайном помещения.

К вопросу относятся ответственно, потому что высота комнаты неодинакова, следовательно, необходимо разделить ее. Обычно в местах, где высота наименьшая, ставят шкаф, а где наибольшая – кровать или стол. Таким образом можно четко очертить комнату на зоны!

Время чтения ≈ 3 минут

Если заглянуть в историю, то мансарда впервые начала использоваться еще во Франции. В ней проживали бедные люди, но сегодня все поменялось, и иметь дополнительную комнату для проживания или комфортного отдыха стало модно и престижно. В этой статье мы рассмотрим пошаговую инструкцию, в которой расскажем, как построить мансарду своими руками. Кроме этого, вы сможете посмотреть фото и видео строения мансарды своими руками.

Перед началом, каких-нибудь работ стоит понимать, что дополнительное жилое помещение будет располагаться на месте чердака, а это значит, что конструкцию крыши необходимо будет изменить полностью.

Материалы для строительства мансарды

Итак, для строительства мансарды своими руками потребует такие материалы:

• Рейки.
• Деревянные бруски.
• Доски.
• Металлические уголки.
• Крепежные элементы.
• Металлические скобы.
• Минеральная вата.
• Гидроизоляция.
• Оконные конструкции.
• Минеральная вата.
• Лестница.

Кроме всех этих материалов, необходимо приготовить набор строительных инструментов таких как шуруповерт, дрель, ножовка, степлер, стамеска, уровень.

Пошаговая инструкция по строительству мансарды своими руками

1. Проект будущей мансарды

Главным элементом в этой работе является крыша, которая отличается своим нетрадиционным строением. Очень часто в крыше устанавливаются оконные проемы. Отличия их в том, что они располагаются под углом. Крыша мансарды своими руками часто включает в себя изменения профиля, делая его ломаным.

2. Форма крыши

Наперед представьте, какой формы должна быть будущая крыша и углы наклона плоскостей.

Крыша мансарды может быть:

• Ломаная двускатная.
• Стандартная двускатная.
• Односкатная (встречается редко).

Приступайте к чертежу. Он должен быть сделан в разных проекциях. Обязательно укажите размеры и укажите взаимное расположение всех элементов.

3. Строительство каркаса будущей мансарды

Специалисты считают, что этот этап строительства считается самым трудоемким. Самостоятельно эту работу выполнить не получится, она требует привлечения напарника. По периметру верхней части дома необходимо уложить мауэрлат. Далее прикрепите две крайние стойки со стропами к мауэрлату (горизонтальные бруски, связанные между собой) с помощью металлических уголков. После этого установите продольную перемычку по верхней части стоек.

4. Арочная конструкция

Натяните шнур. Между получившимися поставьте внутренние элементы каркаса. Учитывайте тот факт, что их размер должен соответствовать боковым аркам. Между всеми стоиками должен быть одинаковый шаг. Элементы арочной конструкции стоит крепить с помощью металлических скоб и уголков. При выставлении наклонных элементов крыши выдерживайте расчетный угол наклона ската и центровку. После этого с наружной стороны получившейся крыши с помощью молотка и гвоздей прибейте обрешетку из реек или досок. Не забудьте оставить в ней проемы для будущих окон.

5. Гидро- и теплоизоляция

Гидро и теплоизоляция является важным этапом в строительстве мансарды своими руками. Лучшим вариантом защиты мансарды от влаги является пленка мембранного типа.

Укладывается она поверх обрешетки. Для утепления отличным материалом является минеральная вата. Крепится вата с внутренней стороны стропильной системы. Важно, чтобы укладка была проведена без щелей.

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об , из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют : четырехскатные, купольные и пр. определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и под мансарду. и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а по своему виду идентична односкатной.
4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и . Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

• Кровля.
• Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
• Коньковый прогон – верх стропильной конструкции.
• — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
• Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
• Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
• Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
• Изоляционный слой, состоящий из гидроизоляции, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

• должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
• Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
• должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
• Внутри обязательно устроить пароизоляционный слой.
• На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

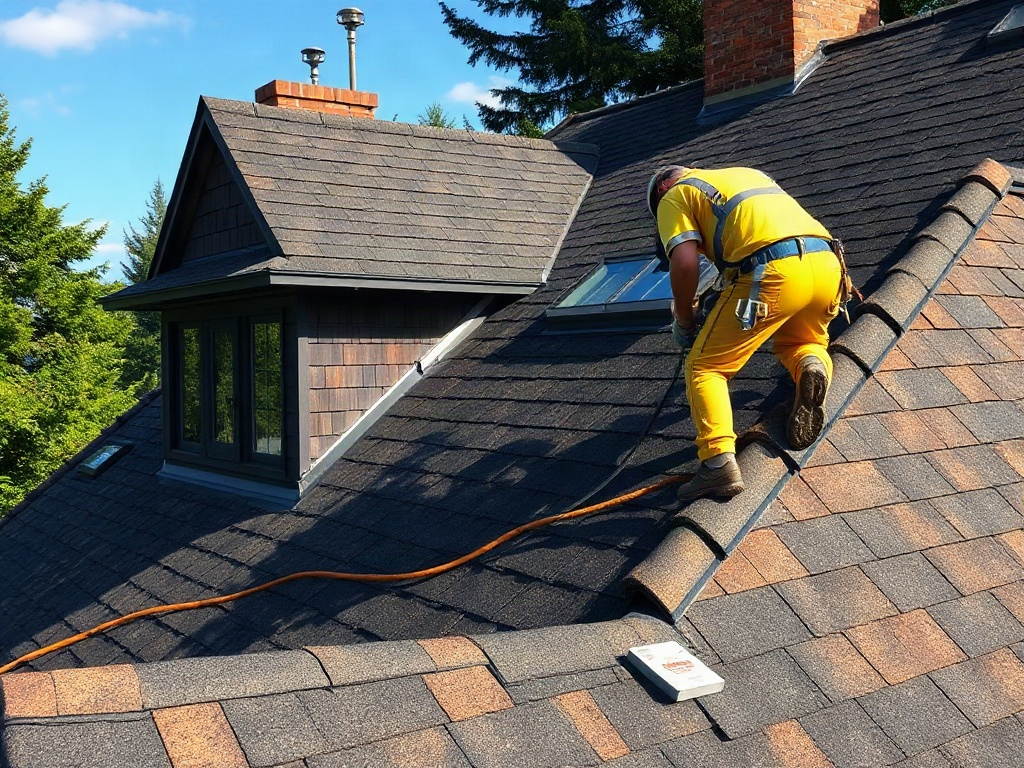

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если . С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем , важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно: При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и . Нарушение проекта влечет за собой не только отклонения от , так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

1.Какие крыши могут быть использованы для мансардных построек

2. Почему мансарды становятся популярными

3. Какими бывают мансардные крыши

4. Что нужно знать при строительстве мансарды

5. Требования, предъявляемые к мансардным крышам

6. Возможности использования мансардного этажа

Заключительным этапом любого строительства является установка крыши, а в случае строительства крыши частного дома важно определиться не только с необходимыми для работы материалами, но и конструкцией, и формой кровли.

Наиболее рациональным на сегодняшний день являются проекты мансардных крыш, за счет которых можно существенно сэкономить и оборудовать дополнительное помещение.

В данном случае появляется возможность не только приведения чердака в более привлекательный вид, но и использования его для увеличения жилплощади. По каким же критериям можно понять, что перед вами мансардный этаж?

Во-первых, он располагается на последнем этаже. Во-вторых, для создания его фасада как частично, так и полностью задействуется ломанная или наклонная крыша.

Если учитывать строительные требования, то уровень пересечения кровли с фасадом не должен превышать 1,5 метров от пола мансарды.

Если проект мансардной крыши не предусматривает такового, то помещение нельзя будет назвать мансардой – оно так и останется хорошо оборудованным, но все же чердаком.

Архитекторы отмечают, что мансардные крыши придаются любому дому особой презентабельности, а также способствуют увеличению его практичных функций.

Если при планировке мансардного этажа сложно разместить внутренние помещения в условный треугольник, то выбирают более подходящий угол мансардной крыши, например, с изломанными скатами, как показано на фото.

Главным преимуществом мансардных построек является возможность использования уже имеющегося фундамента, то есть даже при капитальном строительстве площадь земельного участка останется неизменной.

Одним словом, данная кровля является экономичным вариантом обустройства дополнительной жилплощади, используемым в современном строительстве.

Какие крыши могут быть использованы для мансардных построек

В зависимости от выбираемого типа крыши получится мансарда той или иной формы, как правило, это треугольные, ломанные, асимметричные, расположенные по всему дому или в конкретной его части.

Разновидности мансардных крыш:

1. Самым простым вариантом считается обустройство односкатной кровли.

   Такая крыша выглядит как наклонная плоскость, закрепляемая к разновысотным несущим стенам. Подобные варианты мансардных крыш встречаются очень редко из-за значительного уменьшения внутреннего пространства.

2. Большой популярностью среди застройщиков пользуются щипцовые или двухскатные крыши, состоящие из двух скатов, закрепленных в противоположных направлениях. Для такой кровли характерно удобство и быстрота монтажа, а также высокая прочность конструкции.
3. На мансардах небольших домов или дач (см.: «Мансарда на даче, достоинства и недостатки») хорошо смотрятся ломаные крыши, которые являются подвидом двускатной кровли (прочтите: «Какие бывают виды крыш с мансардой»).
4. Более сложной по конструкции считается вальмовая и полувальмовая крыша (относятся к четырехскатным крышам).

   Отмечается, что такие проекты домов с мансардной крышей направлены на максимальное использование полезной площади.

5. На округлых и многоугольных зданиях отлично будет смотреться купольная, пирамидальная или коническая кровля.

   В этом случае крыша мансардного типа возводится в несколько этапов и предполагает максимальную точность в расчетах.

Почему мансарды становятся популярными

Увеличение спроса на строительство мансардных помещений объясняется рядом причин, среди которых:

• оборудование дополнительной жилплощади без использования дополнительного участка;
• внешняя привлекательность здания;
• возможность увеличения плотности строительства;
• расширение уже эксплуатируемого дома, при этом жильцам не нужно никуда съезжать;
• короткий срок возведения;
• для монтажа помещения достаточно минимального бюджета.

Какими бывают мансардные крыши

Среди большого количества предложений следует обратить внимание на основные варианты мансардной крыши, используемые в строительстве:

• с одноуровневой мансардой отлично сочетается двускатная или ломаная крыша;
• для одноуровневой конструкции могут быть установлены выносные консоли;
• сооружение двухуровневой мансарды может выполняться с использованием опор смешанного типа(прочитайте также: «Готовые проекты бань с мансардой»).

Подбирая типы мансардных крыш важно учесть уровень предполагаемой нагрузки на конструкцию в целом.

Даже если строительством мансарды владелец коттеджа или дома будет заниматься самостоятельно, то создание проекта и расчеты предельно допустимых нагрузок возлагаются на специалистов. Что касается стиля кровельного оформления, то здесь предлагается масса вариантов, различных по внешнему виду и стоимости, однако, изначально выбор должен быть согласован с эксплуатационными и конструктивными требованиями (см.: «Мансардная кровля: особенности и этапы строительства»).

Что нужно знать при строительстве мансарды

Самостоятельно составить проект мансардной крыши частного дома и правильно выполнить монтажные работы удается далеко не каждому, поэтому лучше сразу возложить ответственность за исполнение запланированных мероприятий на профессиональных строителей (читайте также: «Возможные проекты мансардных домов»).

Прежде чем приступить к созданию проекта, следует проанализировать планировку основы здания, конструкции его кровли.

Если проектирование мансардной крыши выполняется в качестве дополнительного этажа к давно эксплуатируемому дому, то требуется проведение оценки качества его фундамента и несущей основы, а также уровня возможной нагрузки на них.

Одноэтажные дома с мансардой становятся всё более популярными.

Поскольку мансардная конструкция должна быть очень легкой, то и стройматериалы закупаются соответствующие.

Мансардная ломаная крыша, подробно на видео:

Требования, предъявляемые к мансардным крышам

Все проекты мансардных крыш частных домов составляются с учетом перечисленных ниже требований:

• Кровельные материалы должны иметь минимальный вес.

  Отлично подходит для этого металлочерепица, металлические листы и прочее.

• Для внутренних и наружных облицовочных работ, а также возведения перегородок используются легкие профили или гипсокартон.
• Из-за большой площади поверхности, соприкасающейся с внешней средой, уровень теплопотерь мансарды гораздо больше, чем в нижних этажах, поэтому теплоизоляции кровли должны быть уделено особое внимание. Строители, как правило, рекомендуют минеральную вату или любой современный облегченный утеплитель.

  Дополнительно укладывается пароизоляция и гидроизоляция (читайте также: «Мансарда в частном доме — этапы надстройки»).

Возможности использования мансардного этажа

Следует отметить, что проекты крыши с мансардой могут создаваться для любого жилого помещения, включая спальню, кабинет, детскую игровую комнату, тренажерный или спортивный зал для личного использования владельцев дома. А при застеклении конструкции на мансарде можно создать собственный огород или зеленый уголок (прочтите статью: «Крыши домов с мансардой: формы и разновидность»).

Сегодня наличие чердака в стране является не только нормальной деятельностью, но и показателем материального благосостояния владельца.

расположение дополнительный этаж это зависит от личных предпочтений — кто-то займет все свободное место, и одного будет достаточно, чтобы сделать только его часть. Но в дополнение к тяжелой части воображения, вам нужно знать, как построить чердак, принимая во внимание все нюансы конкретной комнаты. Точное планирование и правильный выбор строительных материалов — обеспечение удовлетворительного результата и удобного размещения жилья.

MANSARD DESIGN

При строительстве чердачного пространства в деревянном доме необходимо учитывать:

1. Площадь поверхности зависит от угла крыши.

   Чем больше наклон, тем больше площадь поверхности.

2. Форма крыши. Оптимальным вариантом является скользкая крыша, которая помогает рационализировать пространство.
3. Характеристики дизайна будущих пространств и структуры всего здания.

   Особое внимание следует уделить вспомогательным элементам.

4. Загрузите его на крыше. Там, где это необходимо, установлены стропила, которые увеличивают прочность конструкции.
5. Расположение элементов системы связи в соответствии с требованиями пожарной безопасности.
6. Необходимость установки окон.

   Расстояние от земли до середины окна составляет не более 200 см. Оптимальное освещение достигается, если размер окна составляет одну десятую от площади пола.

Для максимального правильного расчета несущих элементов конструкция чердака должна выполняться на этапе подготовки нового здания. Макет здания включает в себя балки, подставки, стойки, стропила и армирование стен. В этом случае максимальная высота надстройки должна составлять 2,2 м, а ее ширина составляет не менее 3 м.

Кроме того, вы должны тщательно рассмотреть, где будут лестницы и окна.

ПРОИЗВОДСТВО ДРЕВЕСНЫХ МАШИН

Оптимальным решением для выбора материалов для дополнительной напольной рамы является дерево. В дополнение к эстетическому облику деревянные стены имеют низкую проводимость, что способствует поддержанию тепла в помещении. Экологически безопасная рама «дышит», поглощает продукты разложения кислорода и других химических соединений.

С четким соответствием поэтапного руководства по строительству деревянного лофта собственными руками он может быть довольно быстрым. Главное — определить потребление строительных материалов и четко спланировать желаемый дизайн.

Обновление чердака

После удаления стен до желаемой высоты и создания пола вы можете продолжить модернизацию дополнительного пола.

Вначале строится чердачная стена, если она была включена в макет. В этом случае используется материал, подобный тому, из которого изготовлены стеновые стены. Деревянная стена покрыта связкой, в соответствии с которой для защиты от негативного воздействия внешней среды используется другой слой лайнера.

Стены с половиной позволяют устанавливать стол, высота которого выше человеческого роста, обеспечивает свободное перемещение по всей комнате. Выбор зависит от цели чердака, строительства самого здания и других деталей макета.

Закрепление стен и установка Mauerlat

Если высота чердачной стены больше 0,7 м, чтобы избежать появления трещин, необходимо увеличить прочность конструкции.

Для этой цели выполняется армирование или склеивание стен, к которым прикреплен Мауэрлат. Связующие являются арматурными стержнями, перехваченными специальными клипами. Он укрепляет весь объем стен, толщина которого определяет расстояние между арматурой.

Внимание: без сварки — соединение выполняется только с помощью зажимов!

Для изготовления заготовки под пучком мы используем U-образные блоки, в которых будет уложен скелет.

Кроме того, волосы на расстоянии 1,2 см устанавливаются на расстоянии 1 м для последующей установки Mauerlate. Затем раму опрыскивают бетоном после полной закалки, которая может быть продолжена при строительстве желобов из окон.

Мауэрлат падает на армаду и крепко привязан к стене.

Если вы хотите сделать это, вам понадобятся бары размером 1,5 см. Если у вас нет нужной длины, вы можете подключить несколько коротких ссылок, используя якорь.

До установки Mauerlets влажность армадий была обеспечена заблаговременно рубероид . Стержни представляют собой просверленные отверстия, которые расположены так, что анкеры могут легко проникать в канавки.

Чердак своими руками — дополнительная площадь вашего дома

Затем винты должны быть прочно завинчены, а сформированная конструкция должна быть оставлена ​​на несколько дней, после чего их необходимо завинтить.

МАНСАРДНАЯ ИЗОЛЯЦИЯ

Независимо от цели нижней части чердака, пространство должно быть изолировано, что связано со значительной потерей тепла через крышу. Кроме того, из-за теплоизоляции снижается риск гниения деревянных апгрейдов и пресс-форм.

В качестве нагревателя используется минеральная вата или полистирол.

Использование любого материала имеет свои преимущества и недостатки.

Как показывает практика, оптимальная конструкция материала для внутренней теплоизоляции базальтовой ваты.

Изоляция потолка изнутри

Перед укладкой теплоизоляции на потолке необходимо удалить все мелкие трещины, после чего вы можете продолжить гидроизоляцию.

Для этого на рельсы крепится гидроизоляционная пленка для защиты поверхности от проникновения влаги.

Если вы хотите, вы можете поместить коробку и как можно ближе между ней и стропила базальтовые плиты . В зависимости от толщины теплоизоляционного материала они укладываются в один или несколько слоев.

Во избежание проникновения влагоизоляцию рекомендуется установить пароизоляцию, подходящую для пергамента или полиэтиленовой фольги. Прикрепите паровой барьер к стропилам со стойками или полимерными клеями.

Он выполняет изоляцию потолков гипсокартона, балок или фанеры.

Отопление полов и полов

Чтобы изолировать пол на чердаке, вы должны сначала наложить слой парового ограждения, а затем нагреть пространство между балками и обрезать деревянными досками.

Стены комнаты на чердаке должны быть изолированы только в том случае, если они не сформированы на склонах крыши. Перед изоляцией стены необходимо выровнять поверхность и удалить все шнурки.

Процедура укладки теплоизоляционного материала такая же, как и на потолке, обязательство — это наличие только контейнера.

ВЕНТИЛЯЦИЯ MANSARD

Подходящее вентиляционное устройство — обязательным условием для надежного нагрева чердака.

Воздушная циркуляция необходима для предотвращения сжигания деревянных ножниц и коррозии армированных элементов.

Неудачная организация вентиляции также приводит к смачиванию изоляции и ухудшению теплоотдачи. Во избежание неблагоприятных воздействий на крышах необходимо установить вентиляционную щель.

И изнутри пирога с крышей вы должны оставить свободное движение воздуха.

Отверстия для его выхода выполнены в области хребта крыши, и в случае отсутствия целесообразно установить специальный специальный элемент вентиляции на пандусах.

ИНТЕРЬЕРНЫЕ СТРУКТУРЫ МАНСАРДА

Завершение чердака зависит от личных пожеланий владельца и цели его расположения.

Элементы мансардного декора ничем не отличаются от дизайна любой другой комнаты.

Здесь используются потолочные потолки, настенная облицовка, бамбуковая ткань или гипсокартон. Вы можете создать очень удобную среду, обойдя или покрасив стены одним или несколькими тонами. Важными факторами при выборе дизайна являются размер и конфигурация чердака, освещение, расположение окон и дверей и доступность материалов.

Характеристики строительства чердаков
Шаг за шагом — этапы производства
Как построить чердак своими руками
Заключительная фаза строительства мансардной крыши

Наличие вспомогательной крыши может значительно увеличить полезную площадь частной собственности на квартиры. Чтобы сэкономить деньги, многие владельцы рассматривают возможность строительства чердака своими руками.

По мнению экспертов, это вполне возможно, если вы изучаете соответствующую информацию.

Характеристики строительства чердаков

Один из лучших вариантов — сломать чердак.

Он просторный и, после надлежащей утонченности, станет полноценным жилым пространством. Когда такая крыша установлена ​​без точного расчета, она не может этого сделать.

Следует отметить, что при проектировании чердака с кровельным покрытием следует учитывать рекомендации СНиП.

Необходимо учитывать несколько оттенков этой части:

1. Если здание построено на поле, где мягкий климат преобладает с частыми ветреной погодой и снегом очень редко, крыша может быть наклонена под небольшим углом.
2. В случае, если в районе проживания встречаются снегопады и сильные ливни, плоская крыша должна быть расслабленной.
3. Абсолютно необходимо оборудовать высококачественную акустическую, гидро- и теплоизоляцию, так как чердак должен быть такой же гостиной, как и другие комнаты в доме.
4. Лучший кровельный материал при строительстве крыши мансардного типа считается сланцем или плиткой.

   Некоторые владельцы неправильно монтируют металлические крышки, но с наступлением холодной погоды у них возникают проблемы с теплосберегающей чердачной комнатой. Строительные материалы следует выбирать с огнеупорными и влагостойкими свойствами, так как крыша всегда состоит из элементов из дерева. Для их лучшего сохранения такие поверхности обрабатываются противогрибковыми средствами.

5. Если вы строите внешнюю лестницу своими руками при строительстве крыши, вы можете сохранить полезную площадь в доме.

   Более комфортно для жителей будет внутренняя лестница, но это займет много квадратных метров. Существует еще один вариант — расположение потолочной лестницы, которая практически не покрывает пространство. Что касается конструкции винта, то его комфорт вызывает сомнение.

Шаг за шагом — этапы производства

Когда чердак поднимается своими руками, этапы производства будут:

1. В гидроизоляции установлены деревянные лучи с размером 10×10 см.

   Как сделать чердак

   В этом случае лучшим гидроизоляционным материалом является рубероид или только в рулонах, что делает его удобным даже при отсутствии соответствующих навыков. Если потолок в доме деревянный, то нет необходимости размещать дополнительные лучи под основными лучами.

2. Ниже приведена установка стоек на подшипниках с одинаковым размером поперечного сечения.

   Эти полки служат своего рода ограждением для чердачных стен. Они должны устанавливаться на расстоянии не более двух метров. Для обеспечения качественной работы на этом этапе будут выполнены ручные рисунки крыши мансарды.

   Если у вас нет необходимых знаний, вы можете связаться с экспертами.

3. Каждая из стендов должна быть полностью точной и использовать наконечники и зажимы для их крепления. Точность установки должна быть проверена в соответствии с уровнем и, при необходимости, поместить эти элементы в определенное место. После установки стойки они выровнены с обеих сторон. С внутренней стороны используются листы простой фанеры или сухие стены, а панели изготавливаются снаружи.

   Важно установить обогреватель между стойками.

4. Кроме того, установлен верхний луч с таким же поперечным сечением. Он может каким-то образом укрепить его. При строительстве мансардной крыши главное, чтобы лучи были прочно и прочно установлены.
5. На этом этапе установка Mauerlat, которая является опорой задней ноги, расположена в нижней части конструкции.

   Благодаря этому элементу рампа крыши закреплена на стенах. Для Мауэрлата вам нужна палка или тарелка, которая имеет часть 40×40 сантиметров. Поместите гидроизоляцию под ним, чтобы предотвратить гниение.

6. Если Мауэрлатт будет хорошо расположен, он защитит крышу дома от воздействия ветра, зимой от снега и других грузов.

   Для тщательной фиксации используйте проволоку с поперечным сечением 5 миллиметров, предпочтительно отожженную, которая предназначена для склеивания. Если вы хотите, чтобы власть стояла, провод строится непосредственно в них.

7. На следующем этапе, в соответствии с технологией установки чердачных крыш частных домов, необходимо установить рафтинговые лапы. Во-первых, отметка на каркасе Мауэрлат и плот отмечена в местах сплава. Обычно шаг установки составляет 100-120 сантиметров.

   Ножницы изготовлены из полностью плоских пластин с поперечным сечением 4-5 дюймов и шириной 15 сантиметров.

8. Рафтинг ног должен опираться на обязательный элемент здания — на гребне вала. Это не обязательно, если длина стропила не превышает 8 метров.

   Затем их обрабатывают нормальным растяжением.

9. Установка филе выполняется так же, как и с стропилами. Для упрощения работы он начинается с двух экстремальных элементов.

   Потяните шнур между ними и укажите на него, когда вы установите следующий наполнитель. После установки они прикрепляются к плите пола, что служит препятствием для ветра и осадков.

10. Перед созданием мансардной крыши вы должны определить расположение окон при рисовании чертежей.

    Отверстие окна должно быть не менее 12-13% поверхности боковых стенок. Там, где вы устанавливаете окна, необходимо укреплять плоты. Для этого поместите полосы, которые станут верхней и нижней частью окна, в котором рамка смонтирована и прикреплена.

Как построить чердак своими руками

Затем убедитесь, что все предыдущие работы выполнены правильно.

С помощью уровня необходимо проверить все размеры плиток и лучей с запонки крыш, которые составляют свои собственные руки. Также необходимо обеспечить жесткость и надежность крепления элементов конструкции, чтобы убедиться, что изоляция повсюду. Может потребоваться решить небольшие недостатки.

Вы можете связаться с опытным строителем, чтобы оценить качество работы на чердаке в доме, так как крыша должна быть прочной, надежной и долговечной.

Если все, как хорошо настроить чердак, а конструкция ничего не угрожает, вы можете перейти к следующим этапам строительства:

1. Когда скелет крыши готов, рельсы ящиков дополнительно прикрепляются к стропилам.

   Шаг их установки зависит от кровельного материала, выбранного для покрытия крыши.

2. После установки рейки на него накладывается гибербарьер. Наиболее часто используемые обычные полиэтиленовые пленки для этой цели. Это стоит дешево и в то же время защищает качество мансарды перед проникновением влаги. Закрепите его с помощью строительных зажимов. Пленка должна покрывать снизу вверх.
3. Теплоизоляционный материал устанавливается поверх слоя пленки.

   Одна из лучших изоляций — минеральная вата. Этот материал легкий, безопасный для здоровья, отлично сохраняет тепло. Кроме того, minvat не позволяет распространять грызунов в доме.

4. В том месте, где расположена крыша, установка выполняется аналогично установке из полиэтиленовой фольги.

   Материал крыши укладывается таким же образом, что он нагружает элементы друг к другу. Должно быть обеспечено, чтобы в местах, где крыша повреждена, верхние части крыш крыши выступают над дном.

   Этот момент очень важен, потому что неправильная установка завершается тем фактом, что даже при небольшом дожде крыша мансарды начнет течь и что деревянная конструкция постепенно станет бесполезной.

5. Установите коньки так, чтобы после завершения строительства атмосферных осадков он не мог попасть под крышу.

Заключительная фаза строительства мансардной крыши

Когда основная часть чердака будет завершена, продолжайте установку дверей и окон, которые являются частью крыши такой конструкции.

Торт крыши в этом случае многослойный, поэтому внутри чердака гарантируется шум, тепло и гидроизоляция.

Если решение по лестнице не принято, лучше выбрать внешний вариант, который будет проще и дешевле. Со временем вы можете сделать лестницу в комнате, потеряв часть комнаты в доме.

Следует обратить внимание на обратные работы, если на чердаке есть гостиная.

Однако для тех, кто когда-либо ремонтировал дома в своих домах, такая работа не составит труда.

Даже если вы решите пригласить команду опытных строителей, информация о том, как построить крышу, не будет излишней.

Это позволит контролировать работу по строительству мансарды на крыше.

Самый, наверное, лучший способ увеличить полезную площадь собственного дома — это заменить двускатную крышу дома на мансардную. Таким образом можно приобрести одну, две или даже три дополнительных комнаты, не выкраивая дополнительного места на участке и не связываясь с очень трудоемкими процессами заливки нового фундамента и возведения стен. А чтобы узнать, как сделать мансарду правильно, нужно рассмотреть все этапы ее обустройства, начиная с расчетов и заканчивая кровельным покрытием крыши и отделкой получившихся дополнительных помещений.

Чтобы все работы прошли успешно, прежде всего необходимо убедиться, что уже имеющиеся стены (если надстройка будет возводиться в старом доме) способны выдержать дополнительную нагрузку. От этого фактора будет зависеть, стоит ли затевать подобную стройку, а если да, то на какой конструкции мансардной крыши лучше будет остановиться.

Нужно отметить, что нагрузка на несущие стены существенно увеличится — за счет большего количества стропил, из-за массы внутренней отделки стен и пола, окон и дверей, системы утепления, а также всех элементов интерьерного наполнения мансардных помещений. Все указанные факторы говорят о том, что начинать нужно с выбора оптимальной конструкции мансарды, с проведения расчетов , составления проекта и чертежей будущей надстройки.

Виды мансардных надстроек

По действующим строительным нормам мансардой считается помещение под крышей, имеющее высоту от перекрытия до конька не менее 2500 мм. Если этот параметр меньше указанной границы, то помещение считается обычным чердаком.

• Если вертикальные стойки, определяющие высоту стен помещения, имеют размер в 1500 мм, то чердачное пространство можно считать полноценным этажом.
• Полумансардным называют чердачное помещение, в котором полностью отсутствуют вертикальные стойки, или если они имеют высоту от 500 до 700 мм.

В основе любой конструкции крыши всегда заложены треугольники с их «жесткой» структурой

Существует несколько видов мансардных надстроек, но самыми популярными из них являются высокие двускатные и ломаные конструкции. Их популярность можно объяснить более простыми расчетами , относительно несложными монтажными работами и удобством в эксплуатации. На третьем месте, после двускатных и ломаных конструкций, можно назвать односкатный вариант кр ыши, который также иногда используется для обустройства мансарды. К сожалению, не в каждой конструкции дома можно применить этот вид надстройки, так как он требует не только реконструкции крыши, но и поднятия в высоту уже построенных стен, что значительно увеличивает нагрузку и на них, и на фундамент.

Если возводится новый дом, и планируется второй этаж в виде мансарды, то односкатный вариант кр ыши хорошо подойдет для этой цели. Кроме того, это поможет сэкономить на кровельном материале.

Более сложные конструкции — купольные, четырехскатные, а также с различными выступами-консолями, устроенными в скатах крыши (одноуровневые и многоуровневые), применяются крайне редко и только в эксклюзивных проектах, так как имеют сложную и в инженерных расчетах , и в монтаже конструкцию.

На рисунке под номерами показаны:

1 – Двускатная мансарда.

2 – Ломаная мансарда

3 – Одноуровневая консольная мансарда

4 – Многоуровневая мансарда.

Двускатная мансарда

Чердачное помещение под д вускатной крышей, которая устроена под углом между скатами в 80 ÷ 90 градусов на коньке, вполне может быть переоборудована под мансарду. Для создания под ней полноценных жилых помещений потребуется провести ряд необходимых реконструкций, к примеру, очень часто не обходится без укрепления чердачного перекрытия. Все эти переделки и плюс к этому – необходимое утепление непременно «съедят» значительную часть полезного пространства под крышей, поэтому не стоит ожидать, что комнаты в такой мансарде будут просторными и с высокими потолками.

Конечно же, если габариты (длина и ширина) дома — достаточно большие, а крыша имеет значительный угол наклона (45 градусов или даже выше), то после переделок можно будет рассчитывать на относительно просторное мансардное помещение.

Ломаная крыша

Помещение под ломаной мансардной крышей будет гораздо просторнее и с достаточно высоким потолком. Такой чердак можно спокойно разделить на две раздельные комнаты.

Интерьер мансарды, выполненной по «ломаному» типу

Ломаная крыша имеет четыре плоскости скатов. Располагают их под разными углами — верхние скаты называют коньковыми, а нижние – боковыми. Они, по большей части, и исполняют роль стен.

Этот вид мансардной крыши несколько сложнее в проектировании и монтаже, но зато и результат порадует просторными комнатами и респектабельным внешним видом дома.

Одноуровневая консольная мансарда

Этот вид мансарды имеет еще более сложную конструкцию, чем предыдущий, так как подразумевает смещение чердачного пространства в одну или другую сторону.

Используя этот вариант устройства мансарды можно получить просторные помещения, намного больше по площади, чем под д вускатной крышей.

Конструкция одноуровневой мансардной крыши может повторять не только двускатный , но и односкатный вариант – это будет зависеть от того, насколько предполагается вынести консоль за пределы чердака и поднять ее потолок.

Многоуровневая надстройка

Многоуровневая конструкция наиболее сложна в проектировании и монтаже. В ее разработке и возведении обязательно будет нужна помощь квалифицированных специалистов. Опорами для уровней мансардных помещений служат разные стропильные системы и перекрытия, которые объединяются с основной. Многоуровневая система предполагает расположение комнат на разных уровнях чердачного помещения, именно поэтому и консоли должны быть расположены именно так.

Выбрав наиболее желательный вид мансарды, необходимо определить, возможно ли ее обустройство на старые стены дома, или же придется их укреплять. Поэтому нужно провести точные расчеты и составить проект.

Основы стропильной конструкции крыши

Большинство крыш, и мансардная в этом вопросе не является исключением, имеет один из двух видов стропильной системы, или же комбинированный их вариант. Каждая из этих разновидностей имеет свои особенности, которые зависят от расположения несущих стен строения.

Висячая система

Висячая стропильная система определяется тем, что она имеет опору только на две наружные капитальные стены, расположенные по длине здания, в котором нет внутренних капитальных перегородок.

Такая система используется при условии, что между капитальными опорами расстояние составляет не более 13 ÷ 14 метров. В любом случае , эта конструкция дает достаточно большую нагрузку на стены и фундамент ст роения.

Для ослабления нагрузок в данной системе применяются различные опорные элементы - ригели , бабки, подкосы, затяжки, стойки и другие детали.

Например, бабки как бы подвешивают с помощью затяжки всю систему к коньковому брусу, а подкосы подтягивают перекрывающие балки к стропильным ногам.

Для чердачного перекрытия в этой системе необходимо использовать толстые бруски, бревна или доски, которые устанавливают на ребро. Их толщину можно определить по таблице, приведённой в настоящей публикации, взяв за основу расстояние между точками опоры.

Чтобы при использовании висячей системы перекрытие было надежным и прочным, нужно провести точные расчеты , и если самостоятельно сделать это затруднительно, то лучше

Наслонная конструкция

Наслонная система отличается тем, что имеет опоры не только на внешние капитальные стены, но и на внутренние перегородки, которые имеют под собой фундамент.

Поэтому, начиная строительство дома, в котором запланирована мансарда, нужно заранее продумать месторасположение внутренних капитальных перегородок.

Для дома с мансардой наслонная система — это оптимальный вариант, так как перекрывающие дом балки будут прочно и надежно закреплены на стенах и перегородках.

При возведении ломаной конструкции крыши мансарды, можно использовать комбинированный вариант ст ропильной системы, то есть использовать элементы как висячей, так и наслонной системы.

Проектирование мансарды

Составляя проект постройки любого вида мансарды, рекомендовано рассмотреть ее в разных проекциях, чтобы наглядно определить расположение всех опорных элементов. Рассчитывая все параметры мансарды, их нужно сразу же вносить в проект.

На основании произведенных расчетов , определяются места и способы монтажа всех элементов конструкции стропильной системы. Расчет также необходим для точного определения нужных для постройки мансарды материалов и их параметров.

Элементы конструкции

Любая из деревянных конструкций мансардной крыши состоит из определенных элементов, которые связываются между собой соединительными узлами, имеющими различные конфигурации. Чтобы лучше понять конструкцию этих соединений, рекомендовано прорисовать каждое из них, а при проведении монтажных работ — обязательно иметь под рукой этот чертеж-рисунок .

В конструкцию ломаной мансардной крыши входят следующие составляющие системы:

• Мауэрлат — элемент , изготавливаемый из деревянного бруса и укладываемый на капитальные стены строения в его длину. Он служит для равномерного распределения нагрузки от конструкции стропильной системы на стену и фундамент. На мауэрлат устанавливаются и закрепляются стропильные ноги. Этот элемент монтируется как в двускатной , так и в ломаной конструкции крыши мансарды.
• Балки перекрытия, которые укладываются на капитальные стены строения и являются основой для будущего пола мансарды и потолка первого этажа, а также для установки всей стропильной системы.
• Стропильная нога состоит из одного прямого элемента — бруска или доски в двускатном виде крыши, или из двух деталей — в ломаной конструкции. В ломаной мансардной крыше верхняя часть, закрепляемая на конек , называется коньковой, а нижняя, которая образует стены мансарды, называется боковой. Очевидно, что боковая нога будет устанавливаться по наслонному принципу, тогда как верхнее коньковое стропило — обычно становится висячим
• Для конька используется брус или доска определенной толщины. Иногда обходятся без этого, соединяя между собой верхние коньковые части стропильных ног, которые и образуют конек .
• Стойки являются опорными элементами системы. Они поддерживают стропильные ноги и снимают часть нагрузки со стен и фундамента строения. Стойки в дальнейшем станут обрешеткой для стен, которые будут устанавливаться в процессе отделки мансарды.
• Скосы или иные элементы, устанавливаемые диагонально, являются дополнительными подпорками, скрепляющими стропила и подпорные балки, делая конструкцию системы более надежной .
• Между стропильных ног для жесткости устанавливаются бруски, называемые межстропильными прогонами — они также придают системе жесткость .

Проведение основных расчетов мансарды

Самостоятельно разработать проект мансардной крыши достаточно сложно, так как этот процесс тр ебует определенных знаний и навыков по проектированию и проведению специфических архитектурных расчетов . Если при этом допустить ошибки, конструкция мансарды будет ненадежной , а кроме того — своим весом может повредить стенам и фундаменту здания.

В расчетах должно быть учтено все — от начала постройки и до отделки помещений

Впрочем, если задумана не слишком сложная конструкция, то можно попробовать справиться и своими силами.

Расчет высоты конька

Размер полезной площади мансардного помещения зависит от высоты конька крыши, а последняя определяется выбранным уклоном скатов — чем этот угол меньше, тем ниже потолок и, соответственно, меньше полезная площадь чердачного помещения.

Н= L × tg α

Н — высота конька;

L — ½ ширины строения (если речь идет о двускатной симметричной крыше);

α — угол наклона ската стропильной системы.

Схема — для наглядности

В качестве примера можно подставить в формулу выше применяемые данные:

Размер строения 8 × 10 м , угол уклона 30° , тангенс 30°= 0,58

Н = 8/2 × 0,58 = 2,32 м

Высота конька будет равна 2,32 м .

Очень подробно, со всеми возможными нюансами и необходимыми справочными таблицами, процесс и всех связанных с ним иных параметров изложен с отдельной публикации, посвященной именно этому вопросу.

Площадь внутреннего пространства мансарды

Методика, применяемая для определения площади чердачного пространства, даст возможность вычислить количество необходимого материала для постройки стропильной системы, для утепления и отделки. Особенно точные расчеты важны, если мансарда будет использоваться для обустройства дополнительных жилых комнат, так как они требуют особого оформления.

Обычно вычисляется вся площадь помещения под крышей, то есть и полезная, и так называемая «глухая» . Жилое пространство ограничивается установленными стойками, которые будут основой для монтажа и отделочного материала стен. Зона за ними считается глухой, то есть, чаще всего, не используемой.

Общая площадь вычисляется достаточно просто: к ширине здания прибавляется ширина свесов с двух сторон. Полученная сумма умножается на длину строения.

Площадь жилого пространства найти тоже несложно : для этого нужно измерить ширину мансардного пространства между стойками, установленными под одним и другим скатом крыши, и умножить полученный параметр на длину чердака от фронтона до фронтона .

Площадь кровельного покрытия

Чтобы заранее определиться с количеством кровельного материала, необходимо рассчитать общую площадь скатов крыши.

Если принято решение устанавливать ломаную или даже более сложную конструкцию, необходимо вычислить площадь всех отделов крыши. Для этого ее нужно разбить на отдельные геометрические фигуры, а затем просчитать площадь каждой из них и сложить результаты.

Для тех, кто нетвердо помнит формулы подсчёта площадей плоских фигур, приводится схема— «шпаргалка».

Площадь односкатной крыши

Если крыша мансарды односкатная , то рассчитать ее площадь можно, используя формулу: Sabcd= Lcd × Lbd.

Площадь одного ската — нет ничего проще

Обратите внимание на рисунок. При подсчётах учитывается не только длина и ширина стропильной конструкции ската – нельзя забывать и о карнизных свесах со всех сторон.

Двухскатная крыша

При симметричном расположении скатов крыши, для расчетов двускатной кровли останется только умножить полученное выше значение на два.

Например, возьмем тот же пример, что рассматривался выше. Размер строения составляет 10 × 8 м . Угол ската — 30°, высота конькаН = 2.32 м . Несложно определить и длину стропила – S

S = Н / sin α = 2.32 / 0.5 = 4.64 м

Свес карнизный принимаем 0,7 м , фронтонный свес 0,7 м . По формуле односкатной крыши вычисляется площадь одного ската.

(10 + 2×0,7) × (4,64 + 0,7) = 60,88 м²

Затем, чтобы получить общую площадь двух скатов, получившийся результат умножается на два.

Q = 121,76 м²

Данная методика предназначена для расчета сплошной поверхности скатов, без учета окон, каналов вентиляции и дымохода.

Если крыша имеет очень сложную конструкцию, то лучше не рисковать и все же обратиться за помощью к профессионалам, которые произведут необходимые вычисления, используя специальные компьютерные приложения.

При использовании, шифера, мягкой кровли, других профильных материалов, можно воспользоваться упрощенной формулой подсчета .

Отталкиваемся от рисунка:

Итак, для расчета применима следующая формула:

Q = К × (В + 2А ) × (L+2C )

Q — необходимое количество кровельного покрытия;

В — ширина здания (по фронтонной стенке);

А — ширина планируемых карнизных свесов кровли;

L — общая длина здания;

C — ширина боковых свесов кровли.

К – это коэффициент, учитывающий угол наклона ската по отношению к горизонту (α). По большому счету , он представляет собой тригонометрическую функцию секанс (sec), равную обратной величине соsα.

Чтобы не углубляться в теорию, проще привести таблицу коэффициента К в абсолютном, то есть числовом измерении:

Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К
1	1.0002	18	1.0515	36	1.2361	53	1.6616
2	1.0006	19	1.0576	37	1.2521	54	1.7013
3	1.0014	20	1.0642	38	1.2690	55	1.7434
4	1.0024	21	1.0711	39	1.2868	56	1.7883
5	1.0038	22	1.0785	40	1.3054	57	1.8361
6	1.0055	23	1.0864	41	1.3250	58	1.8871
7	1.0075	24	1.0946	42	1.3456	59	1.9416
8	1.0098	25	1.1034	43	1.3673	60	2.0000
9	1.0125	26	1.1126	44	1.3902	61	2.0627
10	1.0154	27	1.1223	45	1.4142	62	2.1301
11	1.0187	28	1.1326	46	1.4396	63	2.2027
12	1.0223	29	1.1434	47	1.4663	64	2.2812
13	1.0263	30	1.1547	48	1.4945	65	2.3662
14	1.0306	31	1.1666	49	1.5243	66	2.4586
15	1.0353	32	1.1792	50	1.5557	67	2.5593
16	1.0403	33	1.1924	51	1.5890	68	2.6695
17	1.0457	34	1.2062	52	1.6243	69	2.7904
		35	1.2208			70	2.9238

Возвращаемся к нашему примеру:

Q = 1,1547 × (8 + 2 × 0,7) × (10+2 × 0,7) = 123,74 м²

С учетом перехлёстов шиферных листов – получается практически то же самое, что и в расчётах, проводимых иным методом. Безусловно, по совету опытных строителей, к полученной площади при при обретении кровельного материала следует добавить еще 10 ÷ 15 %

(На рисунке изображена двускатная крыша, однако, формула в полной мере подходит для расчетов с необходимым уровнем точности для односкатных или вальмовых крыш. Правда, с оговоркой – у вальмовой крыши крутизна основных и боковых скатов должны совпадать. Если нет, то расчет проводится для каждой пары скатов по отдельности , а затем значение суммируется).

Общий вес с тропильной системы и кровельного покрытия

Не менее важно грамотно выбрать оптимальный материал для кровельного покрытия и правильно сделать под него обрешетку . Этот подсчет проводится с учетом длины стропил и угла их уклона.

Обрешетка под кровельный материал может быть разреженной, смешанной или сплошной. Например, металлочерепица, профнастил или шифер закрепляется на разреженную обрешетку , а мягкая кровля – только на сплошную.

Выбирая кровлю, нужно получить информацию о ее эксплуатационных характеристиках. Именно от них будет зависеть долговечность и надежность конструкции крыши. Кровельный материал нужно также выбирать с учетом конкретного региона и его климатических условий, особенно таких факторов, как температурные перепады и сильные ветры.

Немаловажным фактором является вес кровельного покрытия, тем более, если мансардная крыша будет установлена на старые стены. Поэтому , следует заранее прикинуть вес кровли и узнать, насколько увеличится нагрузка на конструкцию здания, и будет ли она допустимой.

Кровельный материал для мансардной крыши	Уклон крыши	Вес материала кг / м²
Шиферные листы из асбестоцемента со средним профилем	От 1:10 до 1:2	11
Шифер с усиленным профилем	От 1:5 до 1:1	13
Битумная черепица	От 1:10 и более	6 - 8
Мягкая кровля с учетом сплошной обрешетки	От 1:10 и более	9 - 15
Оцинкованные металлические листы с одинарными фальцами	От 1:4 и более	3 - 6,5
С двойными фальцами	От 1:5 и более	3 - 6,5
Керамическая черепица	От 1:5 до 1:0,5	50 - 60
Цементно-песчаная черепица	От 1:5 до 1:0,5	45 - 70
Металлочерепица	От 1:5 и более	5 - 7
Ондулин	От 1:10 и более	3 - 3,5

Чаще всего для покрытия мансард используется мягкая кровля или ондулин , так как эти материалы — одни из тех, которые имеют самый незначительный вес и просты в монтаже.

Для примера, можно рассчитать вес 1 квадратного метра кровли, где для покрытия используется ондулин , учитывая обрешетку и утеплитель — напыляемый пенополиуретан. Для этого нужно найти сумму веса каждого из материалов и умножить на коэффициент 1,1 (этот коэффициент учитывает перекрытие на соседних листах кровельного материала).

• Вес с плошной обрешетки , толщиной в 20 мм (фанера или ОСП) составляет 14 кг/м².
• Утеплитель – пенополиуретан, толщиной в 100 мм, имеет средний вес 3 кг/м²
• Средний вес ондулина — 3,3 кг/м²

Получаем в сумме:

(14 + 3 + 3,3) × 1,1=22,3 кг /м²

Чтобы вычислить общую весовую нагрузку крыши на стены, нужно вес одного квадратного метра умножить на площадь всего покрытия. В нашем примере это получится:

М = 123.74 × 22,3 = 2751,82 кг.

Немало – почти 3 тонны дает только очень лёгкое кровельное покрытие с обрешеткой и также весьма легким видом утеплителя.

А ведь это – еще не все! На крышу действует снеговые нагрузки в зимний период, плюс к этому – ветровое давление, круглогодично. Эти параметры также обязательно учитываются и при расчетах необходимых деревянных элементов конструкции стропильной системы и балок перекрытия, и при учете суммарной нагрузки конструкции крыши на стены и фундамент зд ания.

— Затем, вся система закрывается пароизоляционной пленкой , которая закрепляется на лагах скобами.

— Сверху него могут быть уложены доски или фанерные листы.

— На них настилается декоративное покрытие — это может быть линолеум, ламинат, паркетная доска и другие материалы.

Дополнительное утепление можно создать, уложив под декоративное покрытие электрический кабельный или инфракрасный теплый пол. Об этих возможностях лучше прочитать отдельно в статье, посвящённой

• Если пол монтируется на балках перекрытия, придется поработать со стороны первого этажа.

— Со стороны нижнего помещения на балки перекрытия монтируются доски. Желательно, чтобы они были ровными, можно даже использовать для чернового пола половую доску.

— После этого на эти доски со стороны мансарды настилается пароизоляционная пленка , которая будет закрывать не только черновой пол, но и балки перекрытия.

— Сверху него настилается и прикрепляется к балкам еще один слой пароизоляции.

— Затем, на это покрытие перпендикулярно балкам к ним же закрепляются лаги.

— Между лагами монтируется еще один слой утеплителя, для него лучше выбрать минеральную вату, так как она, расправляясь, плотно устанавливается между брусками, не оставляя пустот.

— Затем ее тоже стоит покрыть пароизоляционным материалом.

Если же решено накрыть пол одним из декоративных покрытий, то сверху лаг настилаются фанерные листы, а на них затем укладывается ламинат, линолеум или другие материалы. Опять же, ничего не мешает в этом случае использовать, к примеру, плёночный подогрев пола.

Монтаж утеплителя на стены и потолок мансарды

Закончив монтаж пола, можно переходить к монтажу утеплителя на стены.

— Если для этого процесса выбран материал в матах, то прежде, чем его укладывать, на стропила закрепляются полотна пароизоляционного материала.

Он закрепляется таким образом, чтобы закрыть все пространство и углубить его между стропил.

Если пароизоляция закреплена с другой стороны стропил, то маты самостоятельно будут держаться между двух деревянных поверхностей.

— Если выбран один из , то под него не нужно закреплять пароизоляционную пленку . Достаточно будет гидроизоляции, которая настелена на стропила снаружи конструкции.

Напыление пенополиуретана — быстро и качественно, но требуется особое оборудование и навыки работы

Чтобы использовать такую технологию утепления, необходимо иметь специальное технологическое оборудование, или же придется пригласить специалиста, который сделает работу за один день. Самостоятельно провести эту операцию без наличия опыта непросто — чтобы выполнить работу без ущерба своему здоровью, нужно знать технологию процесса и иметь необходимые защитные приспособления.

После проведения утеплительных работ, проводится обшивка стен.

Цены на популярные виды утеплителей

Утеплитель

Отделка стен мансарды

Перед тем как начать отделку стен, необходимо решить вопрос с электрической проводкой, кабель которой должен быть хорошо изолирован с помощью двухслойных гофрированных труб.

После того как сделана разводка электрического кабеля, можно смело приступать к монтажу отделочного материала.

Для отделки обычно используют деревянную вагонку, гипсокартон или же фанеру с красивым фактурным рисунком.

Для любого указанных материалов желательно на стропильных ногах и вертикальных стойках сделать обрешетку из реек размером в сечении примерно в 20 × 70 мм. Эти направляющие закрепляются с шагом в 500 ÷ 600 мм. Кроме того, что обрешетка из реек становится основой для крепления отделки, она еще и образует вентиляционный зазор между отделочным материалом и пароизоляцией.

• производится достаточно просто. Она делает стены ровными и аккуратными, готовыми к окрашиванию, оклейке традиционными обоями или даже к нанесению жидких обоев.

Поэтому отделку гипсокартоном нужно выбирать тем домовладельцам, которые любят часто менять интерьерное оформление помещений.

• Отделка стен вагонкой — более долгий и трудоемкий процесс, нежели . Для такой обшивки также отлично подойдет обрешетка с вышеуказанными параметрами. Единственное, что нужно продумать — это направление досок вагонки, то есть будет она должна быть расположена вертикально при горизонтальной ориентации обрешетки и наоборот.

При желании , после монтажа древесину можно покрыть лаком на водной основе или придать ей более глубокий цвет, использовав морилку.

Древесина – это удивительный материал, который способен создать в помещении особую атмосферу с ароматом леса, что положительно влияет на на строение и самочувствие жильцов. Именно поэтому натуральную вагонку очень часто выбирают для обшивки пола, стен и потолка мансарды.

Видео: утепление мансардного помещения и отделка его вагонкой

• Можно придумать прекрасную отделку из фанеры. Но вот только если она не будет сверху покрываться краской, то нужно выбирать качественный материал, имеющий красивый натуральный рисунок. Фанера монтируется гораздо быстрее, чем вагонка, и делает стены ровным, закрывая сразу большие поверхности.

Этот материал может быть покрыт лаком, краской или любыми видами обоев, но можно оставить стены и в натуральном состоянии, только тщательно зачистив возможные дефекты в виде торчащих заноз или заусенцев.

Постройка мансарды — это достаточно трудоемкий и сложный процесс, требующий высокого опыта в строительном ремесле. Если нет никого понятия о вышеописанных технологических операциях, то самостоятельно не стоит и браться — лучше пригласить для выполнения работ мастеров-профессионалов. Они избавят от лишних проблем и произведут постройку мансарды по задуманному хозяином дома проекту.

Видео: пример строительства и отделки мансарды
