Для выполнения проектов пристенных дренажей необходимо ориентироваться на рекомендации Москомархитектуры от 2000 года (документ "Руководство по проектированию дренажей зданий и сооружений").

Пристенный дренаж применяется для защиты от грунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах.

Пристенные «профилактические» дренажи необходимо устраивать также и при отсутствии грунтовых вод в зоне подвалов и подполий, устраиваемых в глинистых и суглинистых грунтах.

При слоистом строении водоносного пласта для защиты подвалов и подполий зданий следует устраивать пристенные или кольцевые дренажи в зависимости от местных условий.

Если отдельные части здания располагаются на участках с различными геологическими условиями, на этих участках можно применять как кольцевой, так и пристенный дренажи.

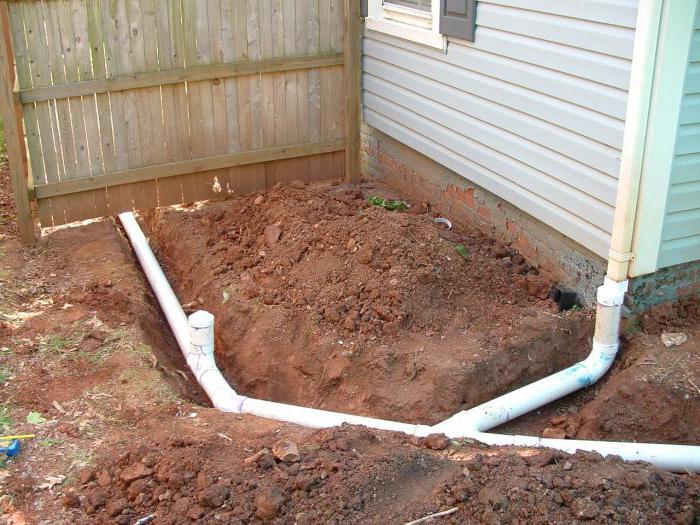

Пристенный дренаж прокладывают по контуру здания с наружной стороны. Расстояние между дренажом и стеной здания определяется шириной фундаментов здания и размещением смотровых колодцев дренажа.

Пристенный дренаж, как правило, должен прокладываться на отметках не ниже подошвы ленточного фундамента или основания фундаментной плиты.

При большой глубине заложения фундаментов от отметки пола подвального помещения пристенный дренаж может быть заложен выше подошвы фундаментов при условии принятия мер против просадки дренажа.

Трассы пристенных дренажей определяются привязкой к защищаемому сооружению, как правило непосредственно по контуру фундамента защищаемого здания.

Глубина заложения пристенных и сопутствующих дренажей определяется в соответствии с глубиной защищаемых сооружений и по возможности должна быть не меньше глубины промерзания грунта.

Устройство пристенного дренажа необходимо выполнять с применением современных полимерных фильтрующих материалов. Как правило в современных условиях применяются полимерные дренажные трубы (ПВХ или ПНД) в фильтре из геотекстиля.
Продольные уклоны пристенного дренажа рекомендуется принимать не менее 0.002 для глинистых грунтов и 0.003 для песчаных грунтов. Наибольшие уклоны дренажей следует определять, исходя из максимально допустимой скорости течения воды в трубах - 1.0 м/сек.

Смотровые колодцы следует устанавливать в местах поворотов трассы и изменения уклонов, на перепадах, а также между этими точками при больших расстояниях.

На прямых участках дренажа нормальное расстояние между смотровыми колодцами - 40 м.

Наибольшее расстояние между смотровыми колодцами дренажа - 50 м.

На поворотах дренажа у выступов зданий и у камер на каналах устройство смотровых колодцев не обязательно, при условии, что расстояние от поворота до ближайшего смотрового колодца не более 20 м.

В случае, когда на участке между смотровыми колодцами дренаж делает несколько поворотов, смотровые колодцы устанавливают через один поворот.

Выпуск воды из дренажей производят в водостоки, водоемы и овраги.

Присоединение дренажей к водостокам, как правило, следует осуществлять выше шелыги водостока. В случае присоединения дренажа ниже шелыги трубы водостока, на участке выпуска дренажа необходимо предусматривать обратный клапан. Не рекомендуется присоединение дренажа к водостокам ниже уровня воды в последних при периоде превышения 3 раза в год.

При выпуске в водоем дренаж должен быть заложен выше горизонта воды в водоеме во время паводка. При кратковременном повышении горизонта водоема дренаж в необходимых случаях может быть заложен ниже паводкового горизонта при условии оборудования выпуска дренажа обратным клапаном. Устьевой участок дренажного выпуска в водоем должен быть заглублен ниже горизонта воды на толщину ледяного покрова с устройством перепадного колодца.

При невозможности устройства выпуска воды из дренажа самотеком необходимо предусмотреть насосную станцию (установку) перекачки дренажных вод, работающую в автоматическом режиме.

Дренирующие обсыпки, в соответствии с составом дренируемых грунтов, устраивают однослойными или двухслойными.

Для внутреннего слоя дренирующих обсыпок применяют гравий или щебень. Для внешнего слоя обсыпок применяют пески.

Дренирующие обсыпки могут иметь прямоугольное или трапецеидальное очертание в поперечном разрезе. Толщина одного слоя дренирующей обсыпки должна быть не менее 15 см.

В нашей проектной организации вы можете заказать проект пристенного дренажа. На этой странице представлена подробная информация о требованиях к устройству и проектированию пристенных дренажей (планы, профиля, условия прокладки).

Дренажная система – это конструкция, чаще всего, проходящая под грунтом на приусадебном участке. Она необходима для защиты фундамента здания от слишком быстрого прихода в негодность. У водосточной системы есть и дополнительные преимущества. Она позволяет всегда сохранять участок вокруг дома в красивом виде, ведь лужи больше не будут скапливаться, и портить материалы ландшафтного дизайна. Без дренажной системы не обойтись даже при устройстве водостока, ведь при помощи ее дождевая вода с кровли попадает в канализацию. Несложно догадаться, что система, выполняющая столь значимые функции, должна быть грамотно спланирована. Проектирование дренажной системы полностью проводится по соответствующим нормативным актам. Ознакомившись с некоторой информацией, с ним может справиться практически каждый.

Для чего проводится проектирование дренажной системы?

Существует два типа дренажа участка: поверхностный и глубинный. Первый представляет собой более примитивную систему. Она состоит из лотков, которые практические полностью находятся на поверхности и впитываются в себя только дождевую воду. Основная идея такого дренажа участка не меняется уже ни одно столетие. С каждым годом применяются только новые и более практичные материалы. Во всем остальном уж ничего сложного нет. Оборудовать такой дренаж можно даже без предварительного проектирования.

Глубинный дренаж впитывает не только жидкость с поверхности, но и защищает фундамент от грунтовых вод. Его эффективность превышает первый тип дренажа в несколько раз. Здесь вам уже заблаговременно потребуется проект. Причем сразу по нескольким причинам:

На начальной стадии установки элементов дренажной системы необходимо будет подготовить котлованы. Их правильное расположение определить с первого раза очень сложно. Лучше всего сделать это на стадии проектирования.

Без проекта и сметы, сделанной по нему, очень сложно определить точное количество материалов и частей дренажа. Учитывая, что каждый элемент может обойтись в значительную сумму, любые недочеты приведут к неприятным результатам.

В системе глубинного дренажа большое значение играют смотровые, а также поглотительные и накопительные колодцы, но для нормальной их функциональности очень важно правильно подобрать место. Все это можно сделать только при учете проекта.

При установке глубинного дренажа нужно учитывать не только настоящие, но и будущие строения на участке. Гораздо легче отметить их на проекте.

Дренажная система служит более 15–20 лет, но все же периодически некоторым ее деталям нужен ремонт или замена. Для этого необходимо точно определить изъян и, желательно, выкопать только эту часть трубы. Без проекта правильно определить расположение элементов, которые, возможно, были установлены не один десяток лет назад, просто невозможно.

Поняв основные особенности и важность проекта, можно приступать к рассмотрению некоторых нюансов его оформления.

Что входит в проект дренажной системы?

Проектирование дренажной системы проводится согласно нескольким нормативным документам.

Любой проект дренажа должен содержать в себе:

Схему точного расположения дренажных труб, колодцев и других элементов на участке по отношению к уже имеющимся строениям и дополнительным объектам. Схему можно отмечать в удобной для проектировщика пропорции, главное, чтобы на этой стадии у него был полный и подробный план самого участка, а также дома, который на нем расположен. Если дренаж устанавливается еще до строения основного объекта, проект системы можно делать только после того, как будет готов проект дома.

Все расчетные параметры дрен. Сюда относится диаметр труб, их уклон по отношению к котловану и других объектам участка, размер фильтрующей подушки в котловане, глубина самого котлована.

Наиболее удобные места расположения стыков нескольких труб, а также схематическое изображение фитингов и других дополнительных, но все же необходимых элементов.

Описание технических характеристик всех используемых элементов и материалов. По нему в дальнейшем будет подводиться смета, а иногда она сразу же входит в проект. Так даже удобней, ведь для дальнейшей эксплуатации, а также для ухода и реставрации системы вам нужно всегда иметь на руках не только проект, но и смету дренажа, поэтому лучше, чтобы оба документа были объединены.

Что нужно учитывать при создании проекта?

Еще перед началом проектирования дренажных систем вам придется уточнить информацию о конкретных параметрах участка. Возможно, для этого придется обратиться в соответствующие службы и получить у них разъяснения по тем или иным вопросам. Иногда подготовка к проектированию дренажной системы может занять даже больше времени, чем сам проект, а также установка.

При проектировании вами или профессионалом должны быть учтены:

Количество атмосферных осадков в год. Данную информацию очень легко найти в интернете, на сайтах, посвященных погоде. Например, в Москве выпадает 708 мм осадков в год. При высоком уровне осадков, даже глубинная дренажная система может не справиться с задачей в одиночку. Она не сможет достаточно осушить почву вокруг фундамента, ведь грунтовые воды будут постоянно пополняться еще и дождевыми.

Состав и особенности почвы. Здесь вас уже ждут определенные сложности. Дело в том, что качество почвы может меняться чуть ли не каждый метр, а вам нужны более-менее точные характеристики. Лучше всего в этом вопросе обратится к специалистам. От вида грунта зависит уровень промерзания почвы. Знать его необходимо из-за того, что трубы всегда должны быть расположены ниже его. В противном случае, тогда, когда дренаж будет необходим больше всего, во время весеннего паводка, дренажная система останется непригодной.

Уровень грунтовых вод. Для его определения в земле еще до начала строительства выкапывают скважину сначала глубиной в 1,5 м и оставляют ее на пару часов. Затем смотрят, скопилась ли на ее дне вода. Если нет, то глубина скважины увеличивается еще на 0,5 м и так до тех пор, пока не удастся определить точный уровень грунтовых вод. Обычно трубы для глубинного дренажа устанавливают несколько выше уровня грунтовых вод, а иногда и даже наравне с ним. В любом случае нужно учитывать сразу несколько параметров для определения точного уровня труб.

Расстояние до ближайших естественных и искусственных водоемов. Его вы уже можете отмерить самостоятельно. Обычно вблизи водоемов высокий уровень влажности почвы и в таком случае дренажную систему нужно сделать более разветвленной.

Дальше остается совсем немного. В первую очередь вы определяетесь с теми данными, которые были указаны ранее, и, исходя из них, определяете некоторые нюансы систем, применимые именно в вашем случае. Зачем, с учетом их создает проект, где учитывается расположение всех элементов.

Если вы все же сомневаетесь в том, что сможете сделать подобную работу самостоятельно, обратитесь в специальные службы. Тогда вам нужно будет только представить некоторую информацию и больше никаких забот.

Проектирование дренажной системы: этапы работы и рекомендации

Проектирование дренажной системы – довольно сложный этап и не все справляются с ним самостоятельно. Поэтому лучше всего заранее ознакомится с инструкцией.

Проектирование дренажной системы – создаем схему и план системы

Типы дренажных систем

С учетом исходных данных для обеспечения защиты приусадебного участка от негативного влияния подземных вод выполняют проектирование дренажной системы общего значения: систематический дренаж, береговой или головной. Для предотвращения подтопления подвалов дома обустраивают местные дренажи, которые бывают кольцевыми или прифундаментными.

Пристенный или прифундаментный дренаж выполняют вокруг зданий, в которых имеются подвальные или полуподвальные помещения. План дренажной системы такого типа разрабатывают, учитывая глубину закладки основания постройки. Благодаря ее обустройству, предупреждается образование плесени, отсыревание и подмывание этих помещений и фундамента. Сооружение прифундаментного дренажа способствует усилению гидроизоляции конструкций дома.

Кольцевой вариант дренажа имеет отличия от пристенного. Первый из них предусматривает выкапывание траншей для труб на расстоянии не более 3-х метров от стен. Кольцевой способ применяют в том случае, когда создание дренажной системы не было предусмотрено на этапе проектирования здания и уже завершены отмостки для постройки. Дренажные трубы следует смонтировать на глубине, которая превышает расположение подошвы основания вокруг дома.

Систематическую дренажную конструкцию сооружают на участках, где питание подземных вод происходит путем просачивания жидкости сверху (это могут быть поверхностные, хозяйственные и атмосферные стоки), а также подпитки снизу за счет

Систему ливневой канализации, такой как на фото, сооружают из лотков, которые прокладывают по поверхности. Она отводит ливневые стоки от стен зданий в дождеприемные колодцы.

Правила проектирования дренажа

Проектирование дренажей зданий и сооружений на участке выполняется на основании

СНиП «Дренаж 2.06.15-85». При разработке проекта дренажной конструкции прорабатывают план месторасположения элементов системы, на котором обозначают трубопроводы и углы их уклонов, колодцы, сборники стоков.

• анализ гидрогеологических и геологических особенностей территории;
• состав и характеристики почвы;
• подробный план, на котором указаны контуры всех построек на участке;
• схемы с обозначением глубины закладки фундаментов строений в разрезе;
• расположение на обустраиваемой территории дорожек и зон сплошного мощения;
• топографическая карта приусадебного участка, которая необходима для учета уклонов и перепадов рельефа. Но основание этой информации проектируют схемы дренажа участка с указанием глубины укладки дренажных труб и прочих устройств;
• подробный план имеющихся на участке насаждений;
• схема расположения инженерных подземных коммуникаций, чтобы предотвратить их повреждение при проведении работ.

Когда на участке грунтовые воды располагаются в песчаном слое, монтируют системы для понижения их уровня. На глинистых и суглинистых грунтах с малой водоотдачей принято проектировать дренаж местного типа. Для территорий, на которых водоносный пласт находится в слоистых грунтах, проектируют как общие, так и местные схемы дренажных систем.

Проектирование параметров трассы прокладки

Направление прокладки систематических и головных дренажных конструкций определяют условиями застройки и гидрогеологическими особенностями территории.

• глубины обустройства дренажа;
• типа осушаемых на участке грунтов;
• размера и конфигурации объекта;
• уровня устройства ливневой канализации, предназначенной для принятия стоков.

Ограничивается наибольший уклон допустимой скоростью передвижения жидкости в системе – 1,0 м/с. При наличии песчаного грунта дренажную конструкцию создают с уклоном 0,003, на глинистых почвах – 0,002.

• проницаемость пород почвы;
• степень их растрескивания на территории участка;
• устойчивость пород, присутствующих в грунте, к процессу вымывания минеральных частиц;
• состав грунтовых вод и местонахождение источника их питания;
• наличие на участке тектонических нарушений.

План и схема элементов системы дренажа

При обустройстве системы используют руководство по проектированию дренажей зданий и сооружений. Для строительства дренажной конструкции задействуют керамические, асбестоцементные или полимерные трубы. В том случае, когда подземные воды на участке ведут себя агрессивно по отношению к растворам на портландцементе и бетонам, асбестоцементные изделия не используют.

На асбестоцементных трубах водоприемные отверстия должны иметь форму пропилов, длина которых равна половине диаметра изделия, а ширина – 3-5 миллиметров. Создают пропилы с обеих сторон трубы в шахматном порядке с промежутком 50 сантиметров.

Другим вариантом является сверление отверстий по бокам изделия. Соединяют асбестоцементные трубы при помощи муфт.

Обычно при возведении частного дома не производят сложные расчеты, а используют при проектировании дренажа стандартную схему. Разработку проекта заказывают при сложных гидрогеологических условиях на участке.

Проектирование дренажной системы: проект дренажа участка, руководство по проектированию дренажей зданий и сооружений, схемы, план устройства на фото и видео

Проектирование дренажной системы: проект дренажа участка, руководство по проектированию дренажей зданий и сооружений, схемы, план устройства на фото и видео

СНиП: дренаж, правила его устройства, составление проекта и сметы

Строительство дренажной системы, неотъемлемой части любого частного дома, должно основываться на требованиях СНиП: дренаж, удовлетворяющий всем правилам, сможет полноценно предотвратить негативное влияние осадков и грунтовых вод на строения и насаждения на участке, ведь именно в этом заключается его обязательность.

Об этих правилах, а также об особенностях проектирования дренажной системы, мы и поговорим в данной статье.

СНиП регулирует все параметры дренажной системы

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

• схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
• расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
• типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
• список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

• ландшафт участка;
• среднестатистический объем атмосферных осадков за год;
• состав и особенности почвы;
• уровень грунтовых вод;
• расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

• демонтаж железобетонных фундаментов;
• создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
• монтаж поперечного дренажа, имеющего двусторонний выпуск;
• прокладывание канализационного трубопровода из полиэтиленовых труб;
• засыпка основания под трубопроводы из щебня;
• установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
• демонтаж существующих асфальтобетонных покрытий;
• создание новых асфальтобетонных покрытий;
• монтаж мостиков, переходов, настилов и т. п. из дерева;
• подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
• посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

• щебень;
• песок;
• дренажные трубы гофрированные, обернутые геотканью;
• геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
• смотровые колодцы.

Возведение дренажа

Правила, по которым устраивают дренаж

Обезопасить сооружения и насаждения от избытка влаги можно, зная правила устройства дренажа:

1. Закрытая дренажная система предполагает создание траншеи в грунте, глубина которого 70-150 см, а ширина – 25-40 см. Обязательно предусматривается уклон, направленный к искусственному или естественному водоприемнику. Уклон, следуя которому монтируются дренажные системы – СНиП описывает так:

• значение уклона 2 см на 1 погонный м, если грунт глинистый;
• 3 см на 1 погонный м, если почвы песчаные.

Вариант дренажной системы с углом наклона 2 см на 1 м (i=0.02)

1. Дно получившегося углубления покрывается подушкой из щебня. На него выкладываются дрены, затем все вновь засыпается щебнем. Далее производится засыпка системы грунтом.
2. Сточные воды текут по дренажным трубам, собираются в коллекторе и в конечном итоге оказываются в водоприемнике (река, овраг, пруд и пр.).
3. Контроль над работой дренажной системы осуществляется через смотровые колодцы, построенные из железобетонных или полимерных колец.

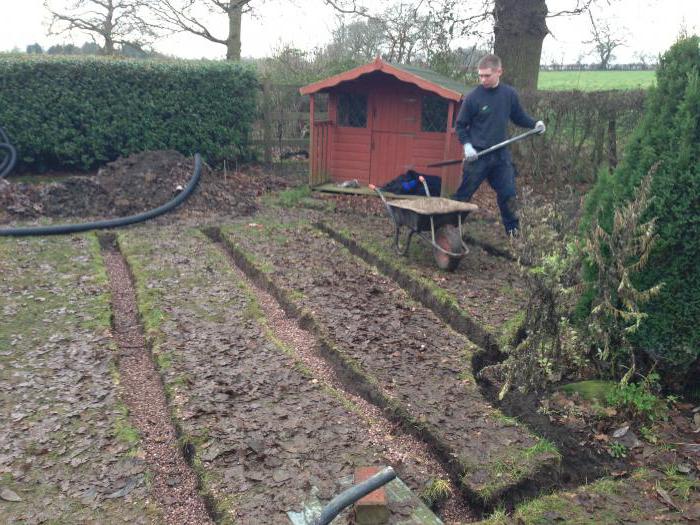

Вырытая система траншей

Строительство дренажной системы должно происходить из качественных, добротных материалов. Требования к их качеству регулируются такими государственными стандартами:

• ГОСТ 8411-74. Трубы керамические дренажные. Технические условия;
• ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия.

Методика устройства дренажной системы

Мероприятия по устройству дренажной системы состоят из нескольких этапов:

1. Выкапывается траншея глубиной около 70 см шириной примерно 50 см. Она должна располагаться на склоне, выше дома, чтобы собирать талый снег и атмосферные осадки с участка. Воды выводятся за пределы территории через дренажные трубы.
2. Дно траншеи предварительно выкладывается гравием, он тщательно утрамбовывается.
3. На гравийную подушку помещаются дрены – перфорированные гофротрубы с диаметром 100 мм. При этом соблюдается уклон (2-3 см на п.м.), а трубы оборачиваются геотекстилем – он предотвращает попадание крупных частиц грунта внутрь системы.

Укладка слоев дренажа: геотекстиль-керамзит-трубы

1. Дренаж покрывается слоем материала, который хорошо пропускает воду, например, керамзитом.
2. Производится обратная засыпка грунтом.

В результате на участке образуется дренажная система, которая эффективно собирает осадки и талые воды, а в противном случае они просто стекали бы вниз по склону.

СНиП: дренаж, правила его устройства, составление проекта и сметы согласно ГОСТ

Согласно СНиП дренаж необходимо устраивать с определенным углом наклона, используя трубы, предписанные ГОСТ. Перед началом работ необходимо разработать проект дренажа и его основе составить смету на устройство дренажа.

Особенности и важные детали проектирования дренажных систем

Переезжая в благоустроенный участок с комфортным домиком, многие люди не задумываются над такими важнейшими вопросами, как обустройство систем водоснабжения, водоотведения или канализации. Хотя дождевая канализация и дренаж участка вокруг дома позволяют избежать ситуаций, когда в ливень ваши дорожки превратятся в водяные потоки, а газон вокруг дома - в болото. Только благодаря дренажу, который эффективно выводит всю лишнюю жидкость, можно не беспокоиться о возможности затопления подвала или гаража. Чтобы такая система водоотвода работала эффективно нужно подготовить детальный проект дренажной системы участка.

Проектирование дренажа участка - ответственная задача, от которой зависит эффективность работы системы

Проектирование водоотвода – процедура ответственная и трудоёмкая. От профессионального выполнения этой работы зависит, в какую сумму обойдётся мероприятие по обустройству системы выведения воды с участка, а также её последующая эффективность функционирования. Понимание основ проектирования, знание ключевых нюансов позволит серьёзно упростить проведение работ, а также обезопасит от различных неприятностей.

Проектирование дренажа

Проектирование дренажа необходимо при планировании строительства крупных объектов жилья, промышленности, торговли, транспорта и т. д. На частных участках проект водоотведения чаще всего не готовится, берутся наиболее популярные и востребованные способы и отработанные методы формирования водоотведения в конкретном регионе.

Но даже на небольших площадях придётся произвести важные расчёты по материалам и работам. На частном уровне работы по дренажному проектированию необходимы в обязательном порядке только в ситуациях, когда участок имеет параметры климатического и геологического характера, требующие применения специальных технологий и точных расчётов.

При составлении проекта дренажа участка учитываются требования строительных норм и правил в данной сфере. Перед проектированием дренажа необходимо детально изучить следующие СНиПы:

1. «Инженерная защита территорий от затопления и подтопления».
2. «Канализация. Наружные сети и соединения».

На что следует обратить внимание при изучении норм и правил:

1. Требования к материалам, используемым при обустройстве. Так, трубы лучше использовать керамические, асбестовые или пластиковые.
2. Соблюдать уклон при укладке.
3. Обязательное обустройство колодцев для проведения ревизионных осмотров, а также для проведения профилактических очистных мероприятий.
4. Соблюдение правил обустройства систем водоотведения у зданий и сооружений. Здания должны обеспечиваться вертикальными трубами и кровельными сливами, которые будут выводить всю жидкость в единую дренажную систему.
5. Для защиты фундаментов, вокруг зданий обустраивать систему лотков или желобов по периметру. Элементы водоотведения должны располагаться ниже края фундамента не менее чем на 20 см. Глубина залегания труб или желобов зависит также от объёмов осадков.
6. Система должна быть целостной, без разрывов. Особенно это требование качается участком по периметру зданий, вдоль дорог.

Проектирование дренажной системы состоит из нескольких этапов. (На рисунке пример готового проекта)

1. Гидравлические расчёты дренажа.
2. Составление ориентировочного плана расположения элементов системы.
3. Подготовка точного списка с указанием перечня материалов, которые будут использоваться.
4. Исследование рельефа местности. Определение низинных участков, всех неровностей, расчёт уклона и т. д. Важно отследить места скопления воды и снега во время выпадения осадков и таяния.
5. Составление сметы.

Структура проекта

Проект дренажа участка должен включать:

1. Схему и план расположения труб и других элементов системы (соединительных узлов, желобов, колодцев, приёмников воды) на поверхности и в грунте.
2. Количественные и качественные характеристики элементов дренажной системы. Наименование, размеры, диаметр сечение труб и желобов.
3. Расчётные показатели уклона на отдельных участках системы. Данные по глубине залегания «скрытых» участков системы.
4. Смету предстоящих работ и расход материалов.

План должен включать в себя:

1. Схему расположения пристенного дренажа.
2. Схемы размещения элементов дренажа в продольных и поперечных срезах с точными размерными отображениями.

При составлении схемы пристенного дренажа, она должна включать в себя все необходимые элементы для нормального функционирования:

1. Трубы линий плоскостного и кольцевого дренажа.
2. Котлован.
3. Канал для дренажной воды выше уровня стока.
4. Шахта для сбора дренажной воды.
5. Контрольная шахта дождевой воды.
6. Коллектор дождевой воды.
7. Уличный и придорожный водосток.
8. Уличная дренажная канава.

Требования к отдельным элементам системы при проектировании дренажа:

Ширина траншеи равняется 40 см, а глубина - 50 см

1. Глубина открытой траншеи должна равняться 50 см, ширина – 40 см. В ряде случаев требуется глубинный дренаж. В таких ситуациях глубина траншеи может варьироваться от 50 до 150 см, а ширина достигать 50 см.
2. Уклон зависит от типа почв. При глинистом грунте уклон составляет 20 мм на 1 тыс. мм трубы. Песчаный грунт требует увеличения уклона ещё на 10 мм.
3. Средний диаметр труб, которые используются в системах – 110-160 мм.
4. Закрытая (подземная) часть дренажной канализации обязательно «укрываются» песком в 10 см, а гравием – не менее 20 см. Мера способствует не только скрытию труб, но и позволяет обеспечить защиту от низких температур и промерзания.
5. Верхней точкой расположения труб водоотвода является противоположная отметка относительно точки размещения колодца.
6. Если длина системы дренажа очень длинная и непрерывный уклон получается очень серьёзным, устанавливается большее количество колодцев. Таким образом, уклон в несколько раз сокращается.

Особенности расчета

Важнейшую роль при подготовке проекта систем водоотведения является расчет дренажной системы.

Расчётные мероприятия направлены на выяснение ключевых вопросов:

1. Характер почв и грунта на участке. Какой они имеют уровень проницаемости влаги. Прогнозирование изменений в грунте со временем (склонность к растрескиванию, заболачиваемости и т. д.).
2. Определение состава почв. Степень воздействия воды на показатели вымывания минеральных веществ из почв. Вымывание минералов способствует ускорению процессов засоления почв.
3. Расчёт возможных процессов, которые приведут к смещениям слоёв почв, изменениям ландшафтной структуры.
4. Сбор сведений об уровне выпадения осадков в районе планирования.
5. Определение уровня залегания, объёмов и состава грунтовых вод.
6. Выявление источников поступления грунтовых и иных вод на участок, определение их характерных признаков и особенностей.

Расчет дренажа по смете позволяет детально выяснить «масштабы» работ и получить данные о стоимости работ. В смете фиксируются:

1. Этапы работ.
2. Виды работ.
3. Требуемые материалы.
4. Цена за каждый пункт по работам и материалам.
5. Объёмы затрат.
6. Стоимость по каждому пункту.
7. Итоговые показатели.

Стоимость работ зависит от выбора материалов. Для работ следует подобрать подходящие материалы по качеству, параметрам и цене:

1. Гофрированные с перфорацией дренажные трубы. Общая длина должна равняться общей длине всех траншей по плану с небольшим запасом.
2. Соединительные муфты. Их количество совпадает с количеством труб, минус одна единица.
3. Переходники от труб к накопительным колодцам.
4. Дренажный колодец. Важно, чтобы объём колодца мог «переварить» размеры жидкости, которые попадут в ёмкость единовременно при обильных и затяжных ливнях. В противном случае затоплений не избежать.
5. Люки для колодцев.
6. Угловые соединения для формирования «поворотов» линий системы.
7. Смотровые колодцы. Устанавливаются на каждом углу здания и по одному на каждые два угловых соединения. Расстояние между колодцами не должно быть больше 200 см.
8. Песок, щебень, специальная геоткань.

В перечень работ по смете включаются:

1. Рытье траншей.
2. Укладка труб.
3. Засыпка песком, гравием, щебнем и землёй (каждый тип грунта по отдельности).

Расчёт глубины дренажных канав определяется с учётом размеров слоёв промерзания и дренажа. Так, если слой промерзания – 0,6 м, а дренажный слой – 0, 3 м, глубина траншей формируется из суммы цифр, то есть равняется 0,9 м.

Проектирование дренажных систем, особенности расчета дренажа

Проектирование дренажных систем – ключевой этап устройства участка. Особенности подготовки проекта дренажа, его структура и важные аспекты. Проектный расчет параметров системы.

Система региональных нормативных документов
градостроительной деятельности в Санкт-Петербурге

РЕГИОНАЛЬНЫЕ МЕТОДИЧЕСКИЕ ДОКУМЕНТЫ

ДРЕНАЖИ В ПРОЕКТИРОВАНИИ ЗДАНИЙ
И СООРУЖЕНИЙ

РМД 50-06-2009 Санкт-Петербург

Правительство Санкт-Петербурга
Санкт-Петербург
2009

Предисловие

1 РАЗРАБОТАНЫ Научно-исследовательским и проектным институтом по жилищно-гражданскому строительству (ОАО «ЛЕННИИПРОЕКТ») и Санкт-Петербургским государственным архитектурно-строительным университетом (СПб ГАСУ)

2 ВНЕСЕНЫ Комитетом по строительству Правительства Санкт-Петербурга

4 УТВЕРЖДЕНЫ к применению в работе приказом Службы государственного строительного надзора и экспертизы Санкт-Петербурга от 26.11.2009 № 105п.

5 СОГЛАСОВАНЫ с Комитетом по государственному контролю, использованию и охране памятников истории и культуры, с Комитетом по энергетике и инженерному оборудованию, со Службой государственного строительного надзора и экспертизы Санкт-Петербурга.

6 ПОДГОТОВЛЕНЫ К ИЗДАНИЮ ЗАО «Инженерная ассоциация «Ленстройинжсервис»

7 РАЗРАБОТАНЫ ВПЕРВЫЕ

Введение

Настоящий региональный методический документ разработан с целью обеспечения эффективной системы защиты от подземных вод зданий и сооружений, возводимых и реконструируемых на территории Санкт-Петербурга.

В документе учтены особенности гидрогеологических условий и местоположения современных площадок строительства:

Высокий уровень грунтовых вод техногенного и природного происхождения, наличие напорных вод с образованием родников; региональное распространение грунтовых вод на территории города с нарушением естественного режима в островной его части;

Наличие неоднородной верхней толщи слабоводопроницаемых грунтов, намывных и насыпных территорий по берегам рек и залива, заторфованных грунтов и погребенных слоев торфа; образование техногенных слоев отвалами грунтов, золы, городского и строительного мусора;

Засыпанные техногенными грунтами и канализованные природные водные объекты; заболачивание, суффозия грунта, плывунные явления, связанные с воздействием поверхностных и подземных вод;

Размещение площадок строительства вблизи эксплуатируемых зданий, сооружений, инженерных и транспортных коммуникаций, в том числе рядом с застройкой, имеющей дефекты, обусловленные неравномерными осадками.

В методическом документе учтены возможности современных технологий в области строительства, требования безопасности и экологии при проектировании, строительстве и эксплуатации систем водозащиты объектов:

Сохранение дренирующей функции канализованных или засыпанных водных природных объектов;

Обеспечение безопасности, исключающей негативное изменение свойства грунтов основания защищаемого объекта, эксплуатируемых соседних, а также сооружений инженерной инфраструктуры;

Использование конструкций систем водозащиты, позволяющих в наименьшей степени влиять на естественный режим грунтовых вод;

Комплексное решение вопросов организации поверхностного и подземного стока, устройства гидроизоляционной защиты здания.

В документе устранены разночтения затрудняющие принятие эффективного решения, которые до настоящего времени имеют место в различной справочной литературе, посвященной вопросам проектирования и устройства дренажа.

Настоящий методический документ содержит требования к исходным материалам, составу и содержанию проектной документации по дренажу, необходимые термины, рекомендации по выбору типов, систем, схем и конструкции дренажей, выполнению предварительных и фильтрационных расчетов.

При составлении настоящего методического документа использован опыт проектирования, изысканий и обследований, накопленный в институтах ЛенНИИпроект, ЛенжилНИИпроект, ПИ-1, СПб ГАСУ, «Спецпроектреставрация», Тресте ГРИИ, ЛенТИСИЗ, НПО «Геореконструкция - Фундамент-проект» и других организациях.

В разработке принимали участие: от СПб ГАСУ к.т.н., профессор Г.И. Клиорина (руководитель темы), инженер И.С. Нефедова; от ОАО «ЛЕННИИПРОЕКТ» инженеры Т.Л. Соколова, Т.А. Грибанова, В.В. Ткачук.

РЕГИОНАЛЬНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ

ДРЕНАЖИ В ПРОЕКТИРОВАНИИ ЗДАНИЙ И СООРУЖЕНИЙ

1 Область применения

Настоящий методический документ распространяется на проектирование и устройство дренажей зданий и сооружений при их проектировании, строительстве и реконструкции на территории Санкт-Петербурга.

Документ не распространяется на дренажи специального назначения - оползневых склонов, просадочных грунтов и торфов, подпорных стенок и дренажей мелкого заложения для дорог.

2 Нормативные ссылки

В настоящем документе использованы ссылки на следующие нормативные документы:

СНиП 2.04.03-85 Канализация. Наружные сети и сооружения

СНиП 2.06.14-85 Защита горных выработок от подземных и поверхностных вод

СНиП 2.06.15-85 Инженерная защита территорий от затопления и подтопления

Справочное пособие к СНиП 2.06.15-85 Прогнозы подтопления и расчет дренажных систем на застраиваемых и застроенных территориях

СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений

СНиП II-89-80 Генеральные планы промышленных предприятий

СНиП 12-03-2001 Безопасность труда в строительстве, Часть 1. Общие требования

СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство

СНиП 22-02-2003 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения

ТСН 50-302-2004 Санкт-Петербург. Проектирование фундаментов зданий и сооружений в Санкт-Петербурге

ТСН 30-305-2002 Санкт-Петербург. Градостроительство, реконструкция и застройка нецентральных районов Санкт-Петербурга

ТСН 30-306-2002 Санкт-Петербург. Реконструкция и застройка исторически сложившихся районов Санкт-Петербурга

ПУЭ - 7 издание. Правила устройства электроустановок.

3 Термины и определения

В настоящем документе приняты следующие термины и соответствующие им определения:

Береговой дренаж - линейная система дренажа для перехвата потока грунтовых вод со стороны реки.

Головной дренаж - линейная система дренажа для перехвата потока грунтовых вод с выше расположенной территории.

Геокомпозиты - комбинации из геофильтра и полимерных проводников влаги в виде пористых, перфорированных или профилированных плит и полотен.

Геотекстильные материалы - (геотекстили) - фильтрующие мембраны (геофильтры), используемые самостоятельно и в различных композитах.

Геофильтры - водопроницаемые синтетические полотна, выполняющие в конструкции дренажа функции сепарации и фильтрации.

Геотехническое водоотведение - комплекс мероприятий по организации рельефа, поверхностного и подземного стока, разрабатываемых для защиты подземных объемов здания и участка его размещения.

Гидроизоляционная система здания - совокупность элементов, защищающих здание или сооружение от воздействия воды и влаги.

Зона риска - территория вокруг источника неблагоприятного воздействия на соседнюю застройку, обусловленного водопонижением при строительстве и реконструкции, на которой возможны негативные изменения свойств массива грунта и/или конструкций существующих зданий и сооружений.

Контурный дренаж - прифундаментный или кольцевой, имеют замкнутый или не замкнутый в плане контур.

Кольцевой дренаж - контурный дренаж, используемый для защиты здания или нескольких зданий, уложенный на некотором расстоянии от стены защищаемых объектов.

Линейные дренаж - головной, береговой или их комбинация.

Норма осушения - наименьшая глубина максимального прогнозного уровня грунтовых вод от отметки пола подвального помещения здания или проектной отметки поверхности, которая обеспечивает нормальные условия эксплуатации зданий и территории.

Несовершенный дренаж - трубчатая дрена уложена в водосодержащем слое грунта выше водоупора.

Прифундаментный дренаж - контурная, линейная или комбинированная система с вертикальным фильтрующим слоем с наружной стороны защищаемой заглубленной части объекта и горизонтальной дрены, уложенной под полом подвала или вдоль наружной стены, на расстоянии, достаточном для размещения смотровых колодцев.

Пластовый дренаж - фильтрующая постель в основании здания из крупнопористого грунтового материала или геокомпозита.

Пластиковый дренаж - геокомпозит из трехмерного дренажного пластикового основания и фильтрующей мембраны (геофильтра). Представляет собой двухслойную конструкцию из высокопрочного полиэтиленового полотна с отформованными округлыми шипами и фильтрующей геотекстильной мембраны из полипропилена [ ]. Упорядоченно расположенные округлые шипы создают толщину материала и образуют между собой водосточные каналы, по которым вода поступает в прифундаментный дренаж и отводится от защищаемого объекта. Геотекстильная мембрана защищает полотно от механических воздействий, фильтрации мелких частиц почвы и предотвращает заиливание пластикового дренажа.

Тип дренажа - совершенный или несовершенный в зависимости от положения дрен по отношению к водоупорному слою.

Совершенный дренаж - трубчатая дрена укладывается на водоупорный слой.

Системы дренажа - 1 - контурные, линейные, комбинированные; 2 - схемы размещения дрен в плане по отношению к защищаемому объекту; 3 - местные, общие в зависимости от создаваемого эффекта водозащиты соответственно для объекта, участка.

Системы геотехнического водоотведения - дренажная и дождевая сети на участке застройки, наружные (или внутренние) водостоки здания с отводящими устройствами.

4 Сокращения

УГВ - уровень грунтовых вод

ГВ - грунтовые воды

ПВ - подземные воды

ПП - полипропилен

ПНД - полиэтилен низкого давления

ПВХ - поливинилхлоридные

НДПЭ - полиэтилен высокой плотности

5 Основные положения

5.1 Проектирование дренажа выполняют с учетом требований надежности, эффективности и экономической целесообразности, а также безопасности, исключающей негативное влияние водопонижения на соседнюю застройку и сохраняемые конструкции объекта реконструкции, принимая во внимание оценку геотехнической ситуации для защищаемых и существующих соседних зданий, сооружений согласно ТСН 50-302-2004 Санкт-Петербург, ТСН 30-306-2002 Санкт-Петербург, ТСН 30-305-2002 Санкт-Петербург, а также прогнозы развития негативных гидрогеологических процессов при выборе и устройстве той или иной системы дренажа согласно рекомендациям справочного пособия к СНиП 2.06.15 .

5.2 Проект дренирования должен решать следующие основные задачи:

Обеспечение требуемой нормы осушения за счет регулирования УГВ и стока ПВ на участке размещения здания, исключающее поступление ПВ в подземные и заглубленные помещения и контакт ПВ с внешней поверхностью сооружения;

Предотвращение обводнения грунтов и усиления фильтрации, которые могут вызвать негативные изменения свойства грунтов, возникновение или активизацию опасных геологических процессов;

Обеспечение на участке застройки требуемых санитарных условий и сохранение экологической безопасности.

Норму осушения для зданий с подвальными помещениями и техническими подпольями следует принимать 0,30 м, исчисляя от отметки пола этих помещений и подполий.

5.3 Дренаж для защиты зданий устраивают при расположении полов подвалов и технических подполий:

На отметках ниже расчетного уровня подземных вод и при их превышении относительно расчетного уровня меньше 30 см;

В зоне капиллярного увлажнения, когда в подвальных помещениях не допускается появление сырости;

В глинистых и суглинистых грунтах при их заглублении больше 1,3 м от планировочной поверхности земли независимо от наличия подземных вод;

В глинистых и суглинистых грунтах при их заглублении меньше 1,3 м от планировочной поверхности земли;

При расположении пола на фундаментной плите, когда с нагорной стороны здания возможна инфильтрация в верхнем слое природных или техногенных слоев грунта, а также, когда здание находится в непосредственной близости от тальвега, в который осуществляется разгрузка фунтовых вод.

5.4 Дренаж следует устраивать в случаях, когда особенности гидрогеологических условий площадки строительства негативно сказываются на прочностных свойствах грунтов и несущей способности оснований и могут вызвать осадку зданий.

5.5 Защиту здания от негативного воздействия воды и влаги осуществляют с помощью комплекса мероприятий геотехнического водоотведения , которые выполняют для заглубленной части здания и на участке его размещения.

При возможности следует отдавать предпочтение дренажным системам, которые одновременно защищают от подтопления участок и размещенное на нем здание .

Дренаж следует проектировать в комплексе с организацией рельефа, принимая во внимание водозащитную роль гидроизоляции заглубленных конструкций здания .

5.6 Выбор схем дренирования объекта следует выполнять, учитывая особенности гидрогеологических условий территории Санкт-Петербурга, данные инженерно-геологических изысканий, конфигурацию, размеры и конструкцию фундамента объекта защиты, заглубление подвальных помещений, наличие близко расположенных эксплуатируемых инженерных сооружений, зданий, их геотехническую категорию, характеристику конструкций, требования .

6 Исходные данные

6.1 Проектирование осуществляют на основании исходных данных об инженерно-геологических условиях площадки строительства, защищаемом объекте, а также сведений об эксплуатируемых зданиях и сооружениях, расположенных поблизости.

6.2. Объем изысканий и обследований с целью получения необходимых исходных данных зависит от геотехнической категории объекта, стадии проектирования, категории сложности природных условий площадки строительства.

Состав и объем указанных материалов для целей реконструкции и строительства в условиях городской застройки должен определяться в соответствии с требованиями ТСН 50-302-2004 Санкт-Петербург.

6.3. Для разработки проекта дренажа необходимы следующие материалы:

- техническое заключение об инженерно-геологических условиях площадки строительства;

Заключение о гидрогеологических условиях участка строительства (при необходимости);

Материалы инженерных изысканий и обследований прошлых лет;

План территории с существующими и проектируемыми зданиями и подземными сооружениями, высотными отметками;

План организации рельефа участка застройки;

Планы и отметки пола подвальных помещений и подполий соседних объектов и проектируемого (защищаемого) здания, а также его первого этажа;

Планы и разрезы фундаментов зданий, пристроенных по наружному фасаду элементов (лестницы, пандусы, приямки и т.п.);

Планы, продольные профили и разрезы подземных каналов;

План и разрезы шурфов (объекты реконструкции или подлежащие реставрации).

6.4 Защиту от подземных вод дворцово-парковых ансамблей и исторических зданий следует разрабатывать в комплексе с мероприятиями по усилению оснований и фундаментов исторических зданий, вертикальной планировкой участка и водозащиты парковых территорий.

Состав дополнительных исходных материалов определяется конкретными условиями (состояние подземных конструкций и гидроизоляции, исторических водоотводящих и сбросных систем, приповерхностной инфраструктуры, наличие ценных зеленых насаждений, использование ансамбля и т.д.) на основе специально составленной программы исследований .

7 Проектирование дренажа

7.1 Проектирование дренажа включает выбор его системы и конструкции, определение положения в плане и заглубления, способа отведения дренажных вод, а также проведение необходимых расчетов, включая предварительные.

7.2 Проект дренажа должен содержать следующие материалы: план дренажа, ведомость основных работ по устройству дренажа, конструкции дрен.

Если на площадке строительства предусматривают засыпку водных объектов или канализование их участков, то следует разрабатывать проектные предложения по:

Сохранению дренирующей функции засыпанных объектов;

Мероприятиям, которые компенсируют водоотведение естественной дрены;

Обустройству естественных родников.

Построение продольных профилей местного дренажа выполняют:

При наличии специальных требований ведомственных служб;

В сложных условиях (при реконструкции, развитых существующих инженерных сетях и т.д.).

В пояснительной записке, в составе проектной документации обосновывают принятые решения и приводят расчетные расходы дренажных вод. При разработке рабочей документации ограничиваются краткой информацией аналогичного содержания в пояснениях на чертежах.

7.3 Для проектов водозащиты дворцово-парковых ансамблей и исторических зданий состав графических и текстовых материалов определяется с учетом , настоящего документа, задания КГИОП, а также требований ТСН 30-306-2002 Санкт-Петербург.

7.4 Предварительные проверочные расчеты определяют:

Безопасное расстояние дрены от наружных стен проектируемого (или существующего) здания, сооружения, инженерных сетей, если их основания заглублены выше лотка дренажной трубы.

Для расчета используют формулу

где

b - уширение фундамента, м;

В - ширина дренажной траншеи, м;

Н - глубина заложения дрены, м;

h - глубина заложения фундамента, м;

a - угол внутреннего трения грунта, град.

Ординаты депрессионной кривой - положение сниженного уровня подземных вод в результате действия дренажа, если по соседству с защищаемым объектом имеются здания, сооружения, инженерные коммуникации, ценные зеленые насаждения. Цель расчета - определить зону риска для исключения негативных воздействий на существующие здания, инженерную и приповерхностную инфраструктуру. В случае нежелательного снижения УГВ в зоне существующей застройки выполняют корректировку трассы дренажа.

7.5. При наличии в непосредственной близости от строящегося объекта, дренажной сети, обслуживающей другие здания или сооружения необходим расчет ординат депрессионной кривой эксплуатируемой сети. Цель такого расчета - определить положение депрессионной кривой эксплуатируемого дренажа и оценить его возможности в отношении эффекта водозащиты для нового объекта. Если сниженный УГВ, установившийся в результате эксплуатации дренажа, не превышает норму осушения, от устройства дренажа для нового объекта можно отказаться или же изменить его плановое положение.

7.6 Расчет ординат депрессионной кривой выполняют в соответствии с методикой, изложенной в разделе 12 настоящего документа.

8 Системы и типы дренажа

8.1 Выделяют два типа дренажей : совершенный и несовершенный. Последний не полностью прорезает водоносный слой в отличие от дренажа совершенного типа, основание которого доходит до водоупорного слоя.

Предпочтение следует отдавать дренажам совершенного типа, если водоупорный слой находится на незначительной глубине от планировочной поверхности и не потребует неоправданного (с учетом нормы осушения) заглубления дренажных труб.

8.2 По конфигурации в плане следует различать контурные, линейные и комбинированные системы (схемы), по создаваемому эффекту водозащиты - общие системы (защита участка и размещенного на нем здания) и местные (защита здания).

8.3 При выборе систем и следует учитывать характер подтопления в зависимости от положения места разгрузки, источников питания грунтовых вод:

Сверху - инфильтрационное питание ливневыми и талыми водами;

Снизу - капиллярные и подземные воды со свободной поверхностью в периоды сезонных и годовых повышений их уровня, а также местные напорные воды; последние фиксируются, как правило, в буровых изысканиях при прохождении песчаных линз в слабоводопроницаемых грунтах;

Сбоку - подземные воды, притекающие с возвышенных участков склонов, и воды, фильтрующие из водоемов;

Смешанное питание - сочетание различных вышеперечисленных вариантов питания ГВ.

8.4 В зависимости от геологического строения площадки строительства, источников питания грунтовых вод, назначения и местоположения объектов защиты следует использовать следующие системы дренажа:

Линейные (головной, береговой);

Контурные (прифундаментный, кольцевой);

Пластовые дренажи (площадные и линейные);

Комбинированные из линейных, контурных, пластовых.

Для площадок строительства, сложенных слабоводопроницаемыми грунтами слоистого строения с атмосферным питанием ГВ, как правило, требуется устройство прифундаментного дренажа для заглубленных помещений здания и эффективное решение вертикальной планировки.

8.5 Однолинейные системы в виде отсечного головного дренажа используют при источнике питания «сбоку», когда явно выражен грунтовый поток, поступающий с вышележащей территории.

Дренаж закладывают по верхней границе защищаемой территории со стороны притока грунтового потока. Трассу прокладывают с учетом размещения застройки, по возможности, в местах с более высокими отметками водоупора.

8.6 Двухлинейные системы проектируют, когда устройство одной линии головного дренажа не обеспечивает требуемого понижения УГВ. Вторую линию дренажа прокладывают параллельно головному дренажу. Расстояние между двумя запроектированными линиями определяют расчетом, исходя из их совместной работы, и сопоставляют расчетное положение сниженного УГВ с нормой осушения.

Двухлинейная система дренажа необходима, если защищаемый участок расположен между зонами питания грунтовых вод и их разгрузки местной гидрографической сетью.

Следует учитывать, что при использовании двухлинейных систем (головного и берегового дренажа) высокий дренирующий эффект достигается только на участках, сложенных хорошо водопроницаемыми грунтами. В этом случае возможно образование широких депрессионных воронок в результате совместной работы головного и берегового дренажей.

На участках, сложенных слабоводопроницаемыми грунтами, особенно слоистого строения, двухлинейная комбинация не обеспечит желаемого снижения УГВ. В таком случае необходимо рассмотреть следующие варианты защиты участка от грунтовых вод:

Заглубленных частей здания - местной контурной системой дренажа;

Элементов благоустройства и подземных коммуникаций - сопутствующими дренажами;

Участка - надлежащей вертикальной планировкой и организацией поверхностного стока, что снижает инфильтрацию атмосферных осадков в грунт.

8.7 На прибрежных территориях для понижения УГВ, вызванного подпором горизонта воды в реке, следует устраивать однолинейный береговой дренаж. Его прокладывают параллельно береговой линии и закладывают ниже горизонта высоких вод реки.

Целесообразность устройства берегового дренажа должна быть обоснована значимостью защищаемого участка, поскольку затраты на строительство и эксплуатацию береговых дренажей, особенно при перекачке больших расходов дренажных вод, достаточно велики.

8.8 При защите от подтопления небольших участков, в первую очередь рассматривают варианты:

Локального повышения планировочных отметок поверхности;

Защиты здания с заглубленным подвальным помещением с помощью местных контурных и линейных систем, а также гидроизоляции.

Наряду с этим целесообразно использовать планировочные возможности, например, можно «посадить» здание на более высоких отметках, чтобы уменьшить затраты на мероприятия по защите от ПВ.

8.9. При боковом источнике питания ПВ в сочетании с инфильтрацией атмосферных осадков, дренаж выполняют по всему контуру защищаемого здания. В зависимости от инженерно-геологических условий участка застройки используют пристенную (прифундаментную) или кольцевую контурные системы.

Когда подтопление подвальных помещений обусловлено ясно выраженным односторонним притоком ГВ (питание сбоку), дренаж проектируют в виде разомкнутой контурной системы.

8.10 Кольцевой дренаж выполняет защиту подвальных помещений здания при смешанном питании грунтовых вод и заложении этих помещений в водоносных песчаных грунтах.

При питании подземных вод сверху в условиях однородного строения водоносной толщи совершенный кольцевой дренаж эффективен и для группы зданий. В последнем случае даже при расположении дрен выше водоупора УГВ устанавливается на отметках, близких к уровню воды в дренах .

Кольцевой дренаж применяют также, если питание сверху отсутствует, а повышение УГВ обусловлено поступлением воды снизу. В последнем случае размеры дренажного контура должны быть меньше, чем при аналогичном решении в условиях источников питания подземных вод сверху.

Когда заглубление дрен недостаточно из-за величины выпора, то следует устраивать промежуточные дрены - «рассечки».

8.11 Прифундаментный (пристенный) дренаж используют для защиты подвалов и подполий, заложенных в глинистых, суглинистых грунтах и при слоистом строении слабоводопроницаемой толщи:

В качестве профилактической меры при отсутствии ГВ;

При наличии смешанного источника питания ГВ.

Прифундаментная система дренажа, в отличие от кольцевой, должна быть максимально приближена к объекту защиты на расстояние, которое регламентируется конструкцией фундамента, возможностью размещения смотровых колодцев, условиями производства работ, а также требованиями .

При больших размерах защищаемого объекта для достижения эффекта водозащиты по всей площади подвала несовершенные контурные дрены дополняют подпольными линиями или используют площадный пластовый дренаж.

8.12 При защите нескольких зданий одним контуром, а также при ширине защищаемого здания более 20 м глубина заложении несовершенных дрен должна обосновываться расчетом (см. ) с учетом положения депрессионной кривой внутри контура.

8.13 Если дренаж заложен ниже подошвы фундамента защищаемых и соседних зданий (сооружений) следует произвести расчет безопасного расстояния от дрен до стен здания, чтобы исключить вынос, ослабление и осадку грунта под его фундаментом (см. ).

8.14 Пластовый дренаж следует устраивать в сочетании с контурными и линейными системами в следующих случаях:

При недостаточной эффективности контурных и линейных дрен;

В условиях сложного строения водоносного пласта с изменением его состава и водопроницаемости;

С профилактической целью в глинистых и суглинистых грунтах;

В водоносных пластах большой мощности, при слоистом их строении, наличии напорных ПВ.

8.15 При устройстве пластового дренажа необходимо учитывать следующие требования:

Пластовый дренаж должен сопрягаться с обсыпкой трубчатых дрен, гарантировать необходимые условия удаления влаги, чтобы фильтрующая постель не стала аккумулирующей емкостью для грунтовых вод; если пластовый дренаж заложен ниже прифундаментного (по объективным причинам различного характера), следует выводить фильтрующую постель в траншею прифундаментного дренажа, чтобы обеспечить разгрузку ГВ в траншею;

Если трубчатый дренаж проложен по внутреннему контуру здания (под полом подвала) пластовую конструкцию необходимо выполнять в виде засыпки пазух котлована вдоль наружных стен здания и «соединить» пластовую конструкцию пазух с обсыпкой подпольного дренажа, разуклонив ее основание в сторону трубчатых дрен (рис. );

При разнозаглубленных объемах защищаемого подвального помещения, пластовая конструкция для наиболее заглубленных подвальных помещений должна сопрягаться с аналогичной конструкцией для цокольного этажа с меньшим заглублением; выбор рационального решения узлов сопряжения зависит от расположения особо заглубленных объемов в пятне защищаемого контура, перепада отметок пола разнозаглубленных помещений и высотного положения трубчатых дрен.

Рис. 1 . Схема засыпки пазух котлована

8.16 Пластовый дренаж в качестве самостоятельной системы водопонижения целесообразно использовать на период строительства при необходимости дренирования котлована для здания большой площади. В этом случае низ фильтрующей постели пластового дренажа должен быть не ниже отметки лотка трубчатой дрены, проложенной для отведения ГВ.

Фильтрующая постель пластового дренажа используется в периоды строительства и эксплуатации здания. Трубчатые дрены, отводящие грунтовые воды собранные фильтрующей постелью, не всегда могут быть сохранены в системе дренажа, проектируемой для защиты подвальных помещений на период эксплуатации здания.

9 Схемы дренирования, продольный профиль, сооружения на сети

9.1 Схемы дренирования объекта формируются на основе типовых систем с учетом гидрогеологических условий площадки строительства, особенностей защищаемого объекта, а также требований , , , , настоящего документа.

Схема дренажа защищаемого объекта может состоять из одной или нескольких систем (простых и усложненных). В одних случаях схема исчерпывается только одной системой, в других - требует комбинации нескольких систем.

9.2 Выбор схемы зависит:

От гидрогеологических условий площадки строительства и заглубления подвала;

Конструкции фундамента;

Местоположения и заглубления ливневой сети, принимающей дренажный сток;

Заглубления и конструкции фундамента выступающих объемов по периметру здания;

Планировочных отметок по периметру здания;

Наличия соседних эксплуатируемых зданий и сооружений;

Размеров и конфигурации защищаемого помещения.

9.3 Схема дренажа современных гражданских зданий, особенно при большой площади защищаемого цокольного этажа и сложной конфигурации объекта, представляют собой комбинации из различных усложненных систем дренажа.

9.4 Однолинейная головная система. Оптимальная схема дренирования - пересечение трассой потока грунтовых вод по ширине и заглубление дрен в водоупорный слой (рис. ).

Рис. 2 . Схема однолинейной системы дренажа совершенного типа:

а - план; б - сечение; 1 - здание с подвалом;
2 - трасса дренажа; 3 - направление уклона дрен;
4 - граница участка; 5 - инспекционные колодцы;
6 - выпуски дренажа

Поэтому линейная головная система эффективна на узких, вытянутых в длину участках, особенно в таких гидрогеологических условиях, где можно применить дренаж совершенного типа.

Когда длина линейного дренажа меньше ширины подземного потока, устраивают дополнительные линии по боковым границам защищаемого участка. Так достигается перехват подземных вод, поступающих сбоку.

При глубоком залегании водоупора дрены закладывают в водосодержащем слое, устраивая несовершенный дренаж. В этом случае фильтрационная способность водопроницаемого слоя имеет большое практическое значение, поскольку влияет на положение сниженного УГВ на защищаемом участке. Для определения положения сниженного УГВ выполняют расчет депрессионной кривой (см. ).

9.5 Традиционные (типовые) схемы кольцевого дренажа - контурная и контурно-линейная с внешними шпорами. Трубчатые дрены прокладывают на расстоянии от стен здания с учетом гидрогеологических условий территории , требований безопасности и производства работ. Если здание имеет сложную конфигурацию фасада или разнозаглубленные подвальные помещения, дренаж может иметь внешние поперечные ответвления - шпоры (рис. ).

Условные обозначения:

Рис. 3 . Схема контурного дренажа с поперечными шпорами

9.6 Традиционные схемы пристенного дренажа типовых зданий небольшой ширины (до 20 м) и простой конфигурации (см. ):

Линейная;

Контурная с дренами внешними (вдоль фасада) или внутренними (под полом подвала), замкнутого или незамкнутого (контурная схема);

Комбинированная в виде линейной или контурной с пластовым дренажом.

Наиболее часто используется схема с замкнутым контуром в связи с преобладанием смешанного питания грунтовых вод. При наличии ограничений на площадке строительства возможна прокладка незамкнутого контура. Такие ограничения возникают в большинстве случаев при реконструкции объектов, восстановлении и воссоздании исторических зданий, а также стесненных условиях площадки строительства [, , ].

9.7 Трассу прифундаментного дренажа привязывают к защищаемому зданию. Расстояние между дренажом и стеной определяется выступающими элементами конструкции фундамента здания и диаметром смотровых колодцев. Оно зависит также от заглубления дрен.

Пристенные (контурные) и подпольные (в том числе и пластовые) дрены увязывают между собой в высотном отношении таким образом, чтобы обеспечить эффективное удаление воды из-под защищаемого помещения (см. ).

9.8 Защиту от грунтовых вод подвальных помещений большой площади выполняют по следующим основным схемам: контурно-линейной, контурно-площадной, комбинированной (см. ).

Контурно-линейная схема - система дренажа с контурной сетью (собственно прифундаментный дренаж) и линейными подпольными (трубчатыми или пластовыми) линиями.

Контурно-площадная схема - система дренажа с контурной сетью и пластовой площадной фильтрующей постелью.

Комбинированная схема сочетает элементы обеих вышеназванных схем.

Контурно-линейную схему применяют при устройстве несовершенного дренажа без каких-либо ограничений для объектов со свайным фундаментом. При ленточной конструкции фундамента следует рассчитывать расстояние трубчатых дрен от стен, если они заглублены ниже отметки подошвы фундамента.

Если фундамент здания устроен в виде монолитной железобетонной плиты, используют только беструбчатую конструкцию подпольных дрен или контурно-площадную схему.

Подпольные дрены обычно трассируют вдоль короткой оси подвального помещения и соединяют с прифундаментным дренажем.

Положение дрен определяется особенностями конструктивного решения фундамента. Расстояние между подпольными дренами выбирают таким образом, чтобы снять выпор депрессионной кривой внутри защищаемого контура.

При развитой системе подпольных линий потребуется заглублять пристенные дрены, чтобы глубина их заложения обеспечивала самотечное удаление расходов разветвленной сети подпольных дрен, поэтому от пристенных дрен часто требуется откачка дренажных вод.

Контурно-площадная схема характеризуется наличием пластового площадного и прифундаментного дренажей. Последний чаще прокладывается по внешнему (наружному) контуру подвального помещения. Такую схему используют при устройстве совершенного и несовершенного пристенного дренажа. Она не имеет ограничений, связанных с конструкцией фундамента здания и широко используется при недостаточной эффективности несовершенного пристенного дренажа зданий, фундамент которых выполнен в виде монолитной железобетонной плиты.

В стесненных условиях контурно-площадная схема может быть выполнена только с помощью внутренних подпольных дрен или их комбинации с внешними пристенными дренами, когда фундамент здания свайного или ленточного типа.

9.9 Дренирование объектов большой площади, особенно в сложных гидрогеологических условиях, эффективно только за счет совместной работы пристенных и подпольных дренажных устройств, конструкцию которых принимают с учетом конкретных условий строительства (реконструкции).

9.10 Пристенные и подпольные (в том числе и пластовые) дрены должны субординироваться между собой в высотном отношении таким образом, чтобы обеспечить эффективное удаление воды из-под защищаемого помещения и за пределы здания.

9.11 Дренажи проектируют с учетом общих требований к размещению подземных сетей, обеспечения безопасных условий строительства (в соответствии со СНиП 12-03 , СНиП 12-04 ), эффективности работы и эксплуатационной пригодности водопонизительных сооружений (в соответствии со СНиП 2.06.15 , СНиП 22-02 ).

Расстояние по горизонтали (в свету) между дренажом и инженерными коммуникациями, принимают в соответствии с нормативными требованиями (СНиП 2.07.01 , ПУЭ -7).

В вертикальной плоскости положение дрен относительно других инженерных сетей принимают с учетом их назначения, способов производства работ по устройству дренажа и его нормальной эксплуатации согласно СНиП II-89 .

9.12 При проектировании дренажа следует рассмотреть вариант его совместной прокладки с водостоком - над ним или параллельно, желательно в одной траншее.

Предпочтительно укладывать дренаж и водосток в одной вертикальной плоскости. В этом случае дренаж прокладывают над водостоком и устраивают выпуски дренажных вод в каждый смотровой колодец водостока. Такой вариант удобен с точки зрения удаления расходов дренажа, однако не всегда возможен из-за заглубления дренажа ниже водостока или недостаточного расстояния между ними.

Минимальное расстояние между водостоком и дренажом, проложенным над ним, должно быть не меньше 5 см.

9.13 Сопряжение дренажных линий в плане следует осуществлять под углом не меньше 90°; в вертикальной плоскости сопряжение веток трубчатого дренажа может осуществляться с устройством перепада и без него с установкой смотровых колодцев по СНиП 2.06.15 п. 5.28. Наличие перепадов может быть обусловлено различным заглублением дрен, а также соединением в одном узле более трех линий.

9.14 Дренажи прокладывают с уклонами, обеспечивающими самотечное движение воды со скоростями, исключающими заиление труб и размыв грунта, а также учитывая водообильность осушаемого горизонта.

Минимальный уклон трубчатого дренажа принимают:

В песчаных грунтах - 0,003;

В глинистых - 0,002.

Дрены целесообразно устраивать с минимальными продольными уклонами, поскольку увеличение уклона дрен приводит к возрастанию объемов работ.

Минимальный уклон пластового дренажа, уложенного в основание защищаемого здания, следует принимать 0,005 - 0,01, уклон сопутствующих пластовых дренажей может совпадать с уклоном по трассе защищаемых инженерных сетей, основания дорожной одежды и т.п.

Максимальный уклон дренажа регламентируется максимально допустимой скорости течения воды 1 м/с и определяется на основе гидравлического расчета по методике, изложенной в литературе .

9.15 Глубина заложения дренажа должна обеспечить требуемую норму осушения (согласно , ), защиту конструкции дренажа от разрушения временными и постоянными нагрузками, а также от промерзания. Если заглубление дренажа ниже глубины промерзания невозможно или нецелесообразно, предусматривают специальные мероприятия по защите сети при отрицательных температурах.

9.16 Продольный профиль дренажных линий следует формировать с учетом схемы дренирования объекта, положения и количества выпусков, высотных отметок принимающей сети и пола подвальных помещений, способа отведения дренажных вод, обеспечения надежности работы системы в штатном и аварийном режиме, а также равномерной загрузки насосов для удаления дренажных расходов.

9.17 На объектах большой площади при построении продольного профиля дренажа следует учитывать:

Значительную длину подпольных линейных и площадь пластовых подпольных дрен;

Необходимость откачки воды из пристенных дрен;

Целесообразность самотечного сброса воды из подпольных систем в контурные пристенные.

9.18 Выбор оптимального продольного профиля подпольных линейных дрен определяется их длиной, допустимым диапазоном заглубления принимающих контурных дренажных линий, условиями производства работ, соотношением размеров (длины и ширины) подвала, положением последнего в «пятне застройки», перепадом планировочных отметок по фасаду здания, наличием по периметру объекта пристроенных объемов.

9.19 Оптимальный продольный профиль пристенных дрен вдоль фасада здания при перепаде высотных отметок планировочной поверхности формируется за счет дополнительных выпусков или увеличения заглубления дренажа.

При значительной разнице планировочных отметок по фасаду защищаемого здания и большой площади подвала при формировании продольного профиля следует исходить из допустимых минимального и максимального заглубления дрен.

При постоянной отметке пола подвального этажа целесообразно увеличить количество выпусков, чтобы избежать большого заглубления дренажа, если перепады отметок по его трассе ограничены только нормой осушения или способами производства работ.

Для разнозаглубленных подвальных помещений, а также при их большой площади прокладка дренажа с перепадом отметок по участкам также потребует увеличения количества выпусков, которые позволят в аварийных ситуациях исключить подпор в дренажной системе.

9.20 Смотровые (инспекционные) колодцы для наблюдения за работой системы устанавливают в местах поворота трассы и изменения уклонов дрен, на перепадах - в узлах сопряжения труб с различными отметками лотка, а также на прямых участках дренажа (рис. ).

Рис. 4 . Схема размещения дренажных колодцев:

а - повороты трассы, перепады отметок дренажных труб; б - выступы здания;
в - стартовые участки, г - с насосом на транзитном участке дренажа; 1 - здание;
2 - дренаж; 3 - колодцы; 4 - то же перепадные; 5 - то же с отстойной частью;
6 - заглушки; 7 - выпуск (транзитный дренаж); 8 - колодец с насосом;
9 - напорный участок транзитного дренажа;
10 - колодец гаситель напора; 11 - смотровой колодец дождевой канализации

Дренажные смотровые колодцы (при диаметре дрен до 300 мм) устраивают не реже через 50 м согласно СНиП 2.06.15 (см. 5.28), по условиям эксплуатации дренажной сети оптимальное предельное расстояние согласно - 40 м.

На поворотах смотровые колодцы дренажа у выступов зданий устраивать не обязательно, если расстояние от поворота до ближайшего колодца не превышает 20 м. Когда на участке между колодцами дренаж делает несколько поворотов, инспекционные колодцы устанавливают через один поворот. Стартовые участки дренажной сети длиной до 20 м допустимо выполнять без первого смотрового колодца. В этом случае необходимо предусмотреть заглушку дренажной трубы.

9.21 Устройство выпусков. Выпуск воды из трубчатых дренажей производят в водостоки или водоемы. В ряде случаев сброс выполняют в общесплавную канализационную сеть, канавы и специально устроенные емкости. В финишных смотровых колодцах дренажа перед сбросом вод в систему коммунальной канализации предусматривают контрольный смотровой колодец с клапаном «захлопка» (по условиям присоединения ГУП «Водоканал»).

Сброс воды дренажной трубчатой сети осуществляют с помощью транзитного дренажа из труб без перфорации и обсыпки. Расходы дренажа отводят самотеком либо с помощью откачки насосными установками или погружными насосами. Тогда транзитный участок дренажа до колодца гасителя устраивают в виде напорной сети.

Транзитный дренаж и насосное оборудование проектируют в соответствии с требованиями к дождевой сети водоотведения (СНиП 2.04.03 ).

9.22 На участках урбанизированного ландшафта дворцово-парковых ансамблей и исторических зданий при отсутствии мест приема дренажных вод (канализационных сетей) или невозможности осуществить сброс дренажных вод в водные объекты в соответствующих гидрогеологических условиях следует использовать поглощающие скважины (колодцы), конструкцию которых надлежит принимать согласно Справочного пособия к СНиП 2.06.15 , СНиП 2.04.03 , а также проводить другие мероприятия геотехнического водоотведения согласно требованиям .

9.23. Для надежной эксплуатации дренажной системы требуется обязательная регулярная прочистка дренажных колодцев, с тем, чтобы не допускать заиления дренажных труб, поэтому в текстовой и графической части проекта следует указывать необходимость подобных эксплуатационных мер.

10 Конструкция дренажа

10.1 Для защиты заглубленных частей зданий следует применять традиционные и современные конструкции горизонтальных дренажей:

С фильтрующей обсыпкой труб (или наполнением закрытого дренажа) из рыхлого сортированного материала (песка, гравия, щебня);

С фильтром из геосинтетических (или натуральных) материалов в сочетании с песчано-гравийными;

С композициями из дренажных материалов на основе пластмасс (геокомпозиты);

С обертками труб из геоткани (или натуральных материалов) и без них.

Геотекстильные материалы в конструкции дренажа следует использовать в качестве:

Фильтрующих мембран для разделения обратной засыпки и обсыпки трубчатого дренажа, фильтрующих слоев последней;

Обертки труб.

Геокомпозиты следует использовать для повышения эффективности дренажной сети и сокращения объемов фильтрующих грунтовых материалов.

10.2 Выбор геотекстильных мембран и геокомпозитов следует осуществлять с учетом условий их работы, инженерно-геологических условий площадки строительства и реконструкции, технических характеристик материалов [, , , ].

Геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью, сохранять рабочее состояние на протяжении всего срока эксплуатации дренажа.

Геокомпозиты должны отвечать требованиям износостойкости; био- и химической стойкости; сохранности в рабочем состоянии в течение всего срока службы и иметь высокие фильтрационные свойства.

Предпочтение следует отдавать:

Фильтрующим нетканым геотекстильным мембранам из бесконечных ПП нитей, с иглопробивным упрочнением;

Трехмерным геокомпозитам из дренажного пластикового (ПП) основания и фильтрующей мембраны, которые называют пластиковыми дренажами. Задача мембраны в пластиковом дренаже - пропустить воду в проводник влаги (основание) и задержать частицы осушаемого грунта. Задача пластикового основания - транспортировать воду в прифундаментную систему горизонтальных дрен.

Для отдельных типов пластиковых дренажей существует вариант конструкции со специальной пазухой (каналом) для дренажной трубы.

10.3 Фильтрующие грунтовые обсыпки в зависимости от состава осушаемого грунта следует устраивать однослойными или двухслойными . Наряду с этим предусматривают засыпку части траншеи песчаным грунтом (рис. ). При устройстве откосной траншеи такую засыпку делают в виде призм по соображениям экономии материала.

Рис. 5 . Схема устройства обсыпок:

а - прямоугольная; б - в виде трапеции;
1 - дренажная труба; 2 - щебень; 3 - песок с коэффициентом
фильтрации не менее 5 м/сут.; 4 - местный грунт

Назначение призмы - прием воды, притекающей с боков. Наименьшая высота песчаной призмы составляет 0,6 - 0,7 от величины превышения расчетного УГВ относительно дна дренажной траншеи, максимальная - на 30 см выше расчетного УГВ; оптимальная определяется конкретными условиями строительства.

10.4 Однослойные фильтрующие обсыпки допустимы в гравелистых и крупных песках, а также в песках средней крупности со средним диаметром частиц 0,3 - 0,4 мм и крупнее.

Двухслойные обсыпки следует устраивать в супесях, мелких пылеватых и среднезернистых песках со средним диаметром частиц меньше указанного, а также при слоистом строении водоносного пласта.

Грунтовые материалы, используемые для обсыпок, должны отвечать требованиям, предъявляемым к материалам для гидротехнических сооружений, и соответствовать действующим государственным стандартам.

Состав фильтрующих обсыпок следует подбирать, чтобы исключить суффозию и кольматаж системы, толщина одного слоя обсыпки должна быть не меньше 150 мм.

Для внутреннего слоя обсыпок используют щебень М1000 - 1200 с крупностью фракций 3 - 10 мм (в зависимости от размеров пропилов труб), внешнего слоя и песчаных призм - песок с коэффициентом фильтрации не меньше 5 м/сут.

Обсыпкам придают прямоугольную или трапецеидальную форму, более сложные конфигурации требуют специальных инвентарных щитов. Обсыпки трапецеидальной формы выполняют с откосами устойчивого очертания, прямоугольные - с помощью щитов.

10.5 Выбор конструкции трубчатого дренажа зависит от гидрогеологических условий площадки строительства, особенностей объекта защиты, типа и системы дренажа, заглубления подвального этажа и его назначения (рис. ).

10.6 Пластовый дренаж для защиты заглубленных частей здания следует выполнять в виде сплошного песчано-гравийного слоя (площадный), в виде призм (линейный) и имеющих уклон к трубчатой дрене, а также с использованием геотекстильных мембран и высокопрочных геокомпозитов.

Конструкция пластового дренажа может состоять из одного или двух слоев в зависимости от характера подстилаемых грунтов, ширины защищаемого сооружения и притока воды.

Однослойный пластовый дренаж устраивают из щебня (гравия), двухслойный - из щебня и песка. Песчаный слой может быть заменен соответствующей геотекстильной мембраной. В пластовом дренаже используют щебень с крупностью фракций 3 - 20 мм (коэффициент неоднородности - не больше 5), а также среднезернистый песок. К грунтовым материалам фильтрующей постели дренажа предъявляют требования, аналогичные требованиям к грунтовым фильтрующим обсыпкам трубчатого дренажа.

Площадный пластовый дренаж с однослойной щебеночной постелью должен иметь толщину не меньше 300 мм. Двухслойную дренирующую постель конструктивно решают из щебеночного слоя минимальной толщиной - 150 мм, а песчаного - 100 мм.

Для сокращения объемов щебня площадный пластовый дренаж заглубленного здания конструктивно может быть решен в виде слоя песка, прорезанного в поперечном направлении щебеночными призмами.

Толщина линейного пластового дренажа с однослойной постелью из щебня должна быть не меньше 200 мм. Необходимое количество дрен (призм) определяют с учетом гидрогеологических условий, а их положение в плане зависит от конструкции фундамента защищаемого объекта.

а - несовершенного типа

б - совершенного типа

в - совершенного типа на условном водоупоре с линейным пластовым дренажем

г - с дренажно-изоляционным геокомпозитом

е - с геотекстильной прослойкой в обсыпке дрены и геокомпозитом

ж - с геотекстильной прослойкой в обсыпке дрены без геокомпозита

Рис. 6 . Схемы конструкции пристенного дренажа

Фильтрующая постель пластового дренажа должна сопрягаться с обсыпкой дренажной трубы согласно требованиям . В процессе производства работ пластовый дренаж защищают от засорения. Примеры конструкции пластового дренажа зданий показаны на рисунке .

10.7 При выборе конструкции подпольных дренажных линий особое внимание следует уделять ее надежности.

Когда внутренние дренажные линий проложены под плитой пола подвала возможность доступа к ним исключается, поэтому устройство дренажных щебеночных призм (при оптимальной трассировке и соответствующих расчетных параметрах) имеет определенные преимущества перед трубчатыми конструкциями .

10.8 Трубы дренажа подбирают и проектируют в соответствии с требованиями:

Достаточной водопропускной способности;

Прочности при воздействии на них грунта засыпки и динамических нагрузок;

Стойкости к агрессивным грунтовым водам;

Удобства устройства и эксплуатации дренажа.

В наибольшей степени этим требованиям отвечают однослойные и двухслойные пластмассовые труб из полиэтилена низкого давления (ПНД), поливинилхлорида (ПВХ), а также полипропилена (ПП) и полиэтилена высокой плотности (НДПЕ). В зависимости от материала и конструкции они относятся к различным классам жесткости.

10.9 Выбор конструкции дренажной трубы определяется условиями применения и требованиями эксплуатации.

Узел I

Рис. 7 . Схема конструкции пластового дренажа:

А - здания; а - двухслойного из песчано-гравийных слоев;
б - то же с геотекстильной фильтрующей мембраной; в - то же однослойного из щебня;
1 - фильтрующая постель; 2 - дренажная перфорированная труба; 3 - щебеночный фильтр;
4 - песчаный фильтр; 5 - обратная засыпка; 6 - перепускная труба без перфорации;
7 - гидроизоляционная мембрана; 8 - бетонная подготовка;
9 - геотекстильная фильтрующая мембрана; 10 - местный грунт

Размеры водоприемных отверстий дренажных труб должны подбираться с учетом гранулометрического состав осушаемого грунта [, , ]. Это требование следует учитывать при выборе труб, представленных на современном строительном рынке с различными вариантами дренажных прорезей.

Традиционные конструкции - однослойные трубы с гладкой или (чаще) с гофрированной поверхностью, которая повышает прочность трубы, сохраняет ее гибкость и увеличивает водозахватывающую площадь дренажных отверстий. Современные конструкции - двухслойные и даже многослойные трубы. Последние эффективны при больших динамических нагрузках и глубинах заложения защищаемого объекта.

В двухслойных трубах внутренняя стенка гладкая, а наружная оболочка гофрированная, надежно скрепленная с внутренним слоем. Благодаря гладкой внутренней стенке увеличивается скорость водного потока и повышается проводимость трубы. Наличие внешней гофрированной оболочки делает конструкцию трубы устойчивой к ударной деформации, что особенно важно при транспортировке и монтаже труб в зимних условиях. Такие трубы отличаются высокой водоосушительной и самоочищающейся способностью, хорошо «держат» обычно небольшой заданный уклон трассы дренажа.

Допустимая максимальная глубина заложения однослойных пластмассовых дрен зависит от материала труб, наименьшая глубина прокладки труб определяется требованиями их защиты от динамических нагрузок и промерзания.

В слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание.

10.10 Смотровые колодцы. Традиционные конструкции колодцев следует устраивать из железобетонных колец с внутренним диаметром 1000 мм, колодцы с насосами - 1500 мм.

Современные компактные конструкции колодцев - из пластмассы с минимальным диаметром 315 мм. Последние изготавливают на заводе и поставляют в готовом виде на площадку строительства или собирают на месте из соответствующих элементов.

Трубы транзитного дренажа выполняют без перфорации и устраивают без фильтрующей обсыпки. По конструкции и техническим характеристикам они аналогичны трубам самотечной ливневой канализации.

Предпочтение следует отдавать пластмассовым колодцам из сборных элементов, монтируемых на месте. Целесообразно использование колодцев и пластмассовых труб одной и той же системы, поскольку в этом случае имеются все необходимые комплектующие: для соединения труб между собой, труб и смотровых колодцев, устройства против замерзания и т.п.

Такая дренажная система является наиболее эффективной с точки зрения эксплуатации и долговечности.

10.11 Конструкция сборного колодца состоит из трех основных частей: донной, вертикальной и крышки или люка (рис. ). Трубы либо врезаются на месте в нижнюю часть вертикальной конструкции, либо в ней имеются заводские отводы. Как правило, предпочтителен вариант врезки труб по месту. Элементы конструкции колодцев выполняют из различных материалов исходя из условий их работы. Верхнюю часть - люк в зависимости от назначения территории и ожидаемых нагрузок выполняют в различных вариантах. Вертикальная часть колодца может представлять собой однослойную гофрированную или двухслойную трубу из различных материалов (ПВХ, ПНД, ПП), дно колодца - из ПП.

10.12 Колодцы из пластмассовых изделий устраивают с отстойной частью (песколовкой) глубиной не меньше 0,5 м и чистят с использованием средств механизации.

В традиционных железобетонных колодцах осадочная часть глубиной не менее 0,5 м обязательна в последнем смотровом колодце сети на стартовом участке транзитного дренажа, в перепадных колодцах, а также в смотровых колодцах по трассе дренажа через 40 - 50 м.

При наличии требований специальных организаций сооружения на сети транзитного дренажа следует выполнять в соответствии с этими требованиями.

Рис. 8 . Схемы конструкции колодцев:

а - пластмассовых, собираемых на месте с конической бетонной горловиной;
б - то же с чугунным люком и юбкой; в - то же с врезанной дренажной трубой;
1 - гофтруба колодца; 2 - юбка из ПВХ; 3 - дно из пропилена;
4 - коническая бетонная горловина; 5 - резиновое кольцо; 6 - крышка.

11 Расчет дренажей

11.1 В процессе расчетов горизонтальных дренажей следует выделить два этапа:

1) Гидрогеологические расчеты, с помощью которых определяют дебит дрен и положение депрессионных поверхностей подземных вод на защищаемой территории.

2) Гидравлические расчеты, определяющие необходимую пропускную способность выбранных параметров дрен при допустимых скоростях течения в них воды и соответствующем наполнении.

Гидравлические расчеты дренажа традиционно выполняют методом подбора. В настоящее время решение этой задачи облегчается применением специальных графиков, которые, как правило, содержатся в методических рекомендациях поставщиков современных дренажных труб.

Гидрогеологические (фильтрационные) расчеты выполняют на основе специальных (расчетных) схем для отображения основных гидрогеологических характеристик площадки строительства и условий работы дрен.

11.2 При выборе расчетных схем учитывают конкретные условия площадки строительства:

Систему дренажа и источники питания подземных вод;

Тип дренажа (совершенный или несовершенный);

Строение осушаемого массива (степень однородности пород по водопроницаемости) и фильтрационные свойства его слоев;

Гидравлическое состояние водоносного пласта (напорные или безнапорные воды);

Характеристику потока подземных вод (направление, мощность, уклоны).

Границы между отдельными слоями схематично представляют в виде горизонтальных плоскостей, проходящих через средние отметки контактирующих слоев. Наклонные плоскости на рассматриваемом участке заменяют горизонтальными, что допустимо при уклонах не больше 0,01 [ ].

Гидравлическое состояние водоносного пласта определяет работу дренажных систем в условиях напорных или безнапорных вод . В первом случае дренажи решают задачу снятия пьезометрического напора (полного или частичного) в водоносном пласте. Во втором случае с помощью дренажей осушают водоносный пласт.

11.3 Варианты расчетных схем:

Однолинейная (одиночная) горизонтальная дрена (береговая, головная) с односторонним или двусторонним притоком грунтовых вод с вышележащей территории и/или со стороны водоема;

Двухлинейный горизонтальный дренаж (сочетание береговой и головной дрен) с двухсторонним притоком грунтовых вод с вышележащей территории и со стороны водоема;

Контурная горизонтальная система (кольцевой или прифундаментный дренажи) при питании подземных вод, поступающих преимущественно в пределах площади, лежащей вне дренируемого контура;

Горизонтальные дрены, расположенные на площадке на условно равных расстояниях (систематический дренаж*) и работающие обычно в условиях потока грунтовых (или сходных) вод при питании сверху и/или снизу;

Фильтрующая постель в основании защищаемого объекта (пластовый дренаж) при поступлении подземных вод сбоку и/или снизу.

_____________

* Система используется, как правило, только для общего водопонижения.

11.4 Расчет горизонтальных трубчатых и пластовых дренажных устройств, работающих в условиях установившегося режима фильтрации, безнапорных вод и однородной среды следует производить по приведенным ниже расчетным формулам.

Расчетный уровень грунтовых вод следует принимать на основе прогнозных значений многолетнего среднегодового уровня ГВ на площадке строительства .

При дренировании зданий местными системами в сочетании с пластовым расход, отводимый транзитным дренажом, определяется только по величине расхода трубчатых прифунтаментных дрен.

11.5 Для расчета дрен, работающих в напорных условиях, а также пластиковых дренажей необходимо воспользоваться дополнительной информацией, имеющейся в нормативно-справочных материалах [, , , ].

11.6 В формулах и приведенных ниже на рисунках расчетных схемах, приняты следующие обозначения:

Н - высота непониженного УГВ над водоупором, м;

h - глубина погружения дрены под непониженный УГВ, м;

Т - превышение несовершенной дрены над водоупором, м;

Н х - превышение пониженного УГВ над уровнем воды в несовершенной и совершенной дренах на расстоянии х от них, м;

h y - превышение пониженного УГВ относительно дрены в центре контурного дренажа, м;

Н max - максимальная высота пониженного УГВ над водоупором в междудренном пространстве систематического дренажа, м;

h выс - высота высачивания - разрыва между уровнем воды в дрене и на контакте дренажной обсыпки с грунтом, м;

R - радиус депрессии, м;

r 0 - приведенный радиус контура, м;

r g - радиус дрены, м;

a - половина расстояния между дренами систематического дренажа, м;

Q - расчетный расход, м 3 /сут;

Q o - удельный расход, м/сут на 1 пог. м;

W - интенсивность просачивания атмосферных осадков, м/сут.

11.7 Расчет производят исходя из гидрогеологических условий площадки строительства, фактического проектного положения дренажа, его системы (местная или общая) и типа (совершенный или несовершенный).

Коэффициент фильтрации К осушаемых грунтов при отсутствии опытных данных принимают на основе справочных материалов и с учетом местного опыта строительства. Последнее особенно важно, поскольку в справочных источниках приводятся не всегда совпадающие диапазоны значений коэффициентов фильтрации одного и того же грунта. Это объясняется особенностями исследуемых пород.

При неоднородном строении водовмещающей толщи средневзвешенное значение K ср, рассчитывают по формуле

где K 1 + K 2 + ... + K n - коэффициент фильтрации отдельных осушаемых слоев грунта, м/сут; т 1 + т 2 + ... + т n - мощность соответствующих слоев, м, которую принимают на основе исходных данных и расчетной схемы дренажа.

Область использования формулы () ограничивается соотношением коэффициента фильтрации различных слоев не больше 1:20:

K n :K n +1 < 20

11.8 Интенсивность просачивания атмосферных осадков определяют с учетом характера грунта, количества выпадающих осадков и степени благоустройства участка застройки.

Для территории Санкт-Петербурга ориентировочные значения интенсивности просачивания, согласно , следует принимать для районов новой застройки 0,00129 м/сут, старой - 0,00246 м/сут.

11.9 Однолинейный и двухлинейный дренажи. Расходы дренажных вод и кривые депрессии однолинейных дренажей (местных и общих) рассчитывают по нижеприведенным формулам.

Для совершенных дренажей, расчетная схема которых представлена на рисунке , а удельный расход определяют по формуле () для двухстороннего притока подземных вод и по формуле () - для одностороннего притока:

где R - радиус депрессии дренажа, м, который рассчитывают по формуле () или определяют по рисунку :

Расход дренажных вод для дренажной линии общей длиной L определяют по формуле

Страница 15 из 21

ДРЕНАЖНЫЕ СИСТЕМЫ И ДРЕНАЖИ

5.19. При проектировании дренажных систем для предотвращения или ликвидации подтолления тер-риторий надлежит выполнять требования настоящих норм, а также СНиП 2.06.14-85 и СНиП II-52-74.

5.20. При проектировании дренажных систем предпочтение следует отдавать системам дренажа с отводом воды самотеком. Дренажные системы с принудительной откачкой воды требуют дополни-тельного обоснования.

В зависимости от гидрогеологических условий надлежит применять горизонтальные, вертикальные и комбинированные дренажи.

5.21. Дренажная система должна обеспечивать требуемый по условиям зашиты уровенный режим грунтовых вод: на территориях населенных пунк-тов - в соответствии с требованиями настоящих норм, а на сельскохозяйственных землях - в со-ответствии с требованиями СНиП II-52-74.

5.22. Применение дренажной системы следует обосновывать изучением водного, а для аридной зоны - и солевого баланса грунтовых вод.

При одностадийном проектировании необходимо производить расчеты и анализ причин и последствий подтопления, указанных в п. 1.6. При двухстадийном проектировании на основе данных геологических и гидрогеологических изысканий и результа-тов исследований, полученных на первой стадии с учетом характера застройки и перспективы освое-ния защищаемой территории, надлежит определять расположение дренажной сети в плане, глубину заложения и сопряжение отдельных дренажных линий между собой.

Гидрогеологическими расчетами для выбранных схем дренажей должны устанавливаться:

оптимальное положение береговых, головных и других дрен по отношению к дамбе или к границам фундаментов из условия минимальных значений их дебитов;

необходимая глубина заложения дрен и расстоя-ние между ними, расход дренажных вод, в том числе подлежащих перекачке;

положение депрессионной кривой на защищаемой территории.

5.23. Выполнение горизонтального дренажа от-крытым траншейным и бестраншейным способом определяется экономической целесообразностью. В случае устройства открытых горизонтальных дренажей при глубине до 4 м от поверхности земли следует учитывать глубину промерзания грунтов, а также возможность их зарастания.

5.24. Во всех случаях применения вертикального дренажа его водоприемную часть следует устраивать в грунтах с высокой водопроницаемостью.

5.25. Открытые дренажные каналы и траншеи следует устраивать в тех случаях, когда требуется осушение значительных по площадям территорий с одно-, двухэтажной застройкой небольшой плот-ности. Их применение также возможно и для за-щиты от подтопления наземных транспортных ком-муникаций.

Расчет открытого (траншейного) горизонтального дренажа следует производить с учетом совмещения его с нагорным каналом или коллектором водоотводящей системы. Профиль траншейного дренажа в этом случав надлежит подбирать по расчетному расходу поверхностного стока воды при самотечном осушении территории.

Для крепления откосов открытых дренажных канав и траншей необходимо использовать бетон-ные или железобетонные плиты или каменную наброску. В укрепленных откосах надлежит преду-сматривать дренажные отверстия.

В закрытых дренажах в качестве фильтра и фильтровой обсыпки следует применять песчано-гравийную смесь, керамзит, шлак, полимерные и другие материалы.

Дренажные воды следует отводить по траншеям или каналам самотеком. Устройство водосборных резервуаров с насосными станциями перекачки це-лесообразно в тех случаях, когда рельеф защища-емой территории имеет болев низкие отметки, чем уровень воды в ближайшем водном объекте, куда должен отводиться поверхностный сток с защища-емой территории.

5.26. В качестве дренажных труб следует использовать: керамические, асбестоцементные, бетонные, железобетонные или поливинилхлоридные трубы, а также трубофильтры из пористого бетона или по-ристого полимербетона.

Бетонные, железобетонные, асбестоцементные трубы, а также трубофильтры из пористого бетона следует применять только в неагрессивных по отно-шению к бетону грунтах и воде.

По условиям прочности допускается следующая максимальная глубина заложения труб с фильтро-вой обсыпкой и засыпкой траншей грунтом, м:

керамических:

дренажных диаметром 150- 200 мм.................. 3,5

" " 300 " .................. 3,0

канализационных " 150 " ................... 7,5

" " 200 " ................... 6,0

" " 250 " ................... 5,5

" " 300 " ................... 5,0

бетонных " 200 " ................... 4,0

" " 300 " ................... 3,5

Предельную глубину заложения дренажей из трубофильтров надлежит определять по разрушающей нагрузке в соответствии с требованиями ВСН 13-77 „Трубы дренажные из крупнопористого фильтрационного бетона на плотных заполнителях", утвер-жденных Минэнерго СССР и согласованных с Госстроем СССР.

5.27. Число и размер водоприемных отверстий на поверхности асбестоцементных, бетонных и желе-зобетонных труб надлежит определять в зависи-мости от водопропускной способности отверстий и расхода дренажа, определяемых расчетом.

Вокруг дренажных труб необходимо предус-матривать фильтры в виде песчано-гравийных обсыпок или оберток из искусственных волокнистых материалов. Толщину и гранулометрический состав леска и гравия надлежит подбирать расчетом в соот-ветствии с требованиями СНиП 2.06.14-85.

5 .28. Выпуск дренажных вод в водный объект (реку, канал, озеро) следует располагать в пла-не под острым углом к направлению течения по-тока, а его устьевую часть снабжать бетонным оголовком или укреплять каменной кладкой или наброской.

Сброс дренажных вод в ливневую канализацию допускается, если пропускная способность ливневой канализации определена с учетом дополни-тельных расходов воды, поступающей из дренажной системы. При этом подпор дренажной системы не допускается.

Дренажные смотровые колодцы надлежит устраивать не реже чем через 50 м на прямолинейных участках дренажа, а также в местах поворотов, пере-сечений и изменения уклонов дренажных труб. Смотровые колодцы допускается применять сбор-ными из железобетонных колеи с отстойником (глубиной не менее 0,5 м) и бетонированными днищами по ГОСТ 8020-80. Смотровые колодцы на мелиоративных дренажах надлежит принимать по СНиП II-52-74.

5.29. Дренажные галереи следует применять в тех случаях, когда требуемое понижение уровней грун-товых вод не может быть обеспечено с помощью горизонтальных трубчатых дрен.

Форму и площадь поперечного сечения дренаж-ных галерей, а также степень перфорации ее стен следует устанавливать в зависимости от требуемой водоприемной способности дренажа.

Фильтры дренажной галереи необходимо выпол-нять в соответствии с требованиями п. 5.27.

5.30. Водопонизительные скважины, оборудован-ные насосами, надлежит применять в тех случаях, когда понижение уровня грунтовых вод может быть достигнуто только откачкой воды.

Если дренажная водопонизительная скважина прорезает несколько водоносных горизонтов, то при необходимости фильтры следует предусматри-вать в пределах каждого из них.

5.31. Самоизливающиеся скважины следует применять для снятия избыточного давления в на-порных водоносных горизонтах.

Конструкция самоизливающихся скважин аналогична конструкции водопонизительных сква-жин.

5.32. Водопоглощающие скважины и сквозные фильтры следует устраивать в тех случаях, когда подстилающие грунты высокой водопроницаемости с безнапорными грунтовыми водами располагаются ниже водоупора.

5.33. Комбинированные дренажи надлежит при-менять в случае двухслойного водоносного плас-та при слабопроницаемом верхнем слое и избы-точном напоре в нижнем или же с боковым при-током грунтовых вод. Горизонтальную дрену следует закладывать в верхнем, а самоизливающие-ся скважины - в нижнем слое.

Горизонтальные и вертикальные дрены необхо-димо располагать в плане на расстоянии не менее 3 м друг от друга и соединять патрубками. В случае дренажных галерей устья скважин следует выводить в ниши, устраиваемые в галереях.

5.34. Лучевые дренажи следует применять для глубокого понижения уровня грунтовых вод в усло-виях плотной застройки подтапливаемой террито-рии.

5.35. Системы вакуумного осушения необходимо применять в грунтах с низкими фильтрационными свойствами в случае дренирования объектов с по-вышенными требованиями к подземным и наземным помещениям.

Если на участке отмечается высокий уровень грунтовых вод, то такие условия могут нанести вред огородным насаждениям и фундаменту. В результате этого постройка может дать неравномерную осадку, стены изменят геометрию, как двери, окна и крыша. Постоянная влажность в основе материала стен может стать причиной образования грибка, который приводит к ухудшению здоровья проживающих в доме.

Необходимость устройства дренажной системы

Если вам известно, что на участке подземные воды располагаются слишком близко к поверхности, то необходимо позаботиться об устройстве дренажной системы. Она позволяет отводить лишнюю влагу за периметр участка, при этом здоровье ваших близких сохраняется, а растения в саду, а также фундамент дома не страдают. Для того чтобы выполнить необходимо ближе ознакомиться с технологией проведения работ и обеспечить уклон трубы согласно санитарным нормам и правилам.

Уклон трубы

Раньше изделия из пластика не выпускались. Их заменяли керамическими, асбестоцементными или стальными трубами. Для полноценной дренажной системы нужно было вручную проделывать отверстия. Такой труд нельзя было назвать легким, кроме того, отверстия со временем забивались почвой, что сводило на нет все усилия по устройству системы.

Сегодня к продаже представлены разные трубы в большом ассортименте. Лучше всего приобретать гофрированные, выполненные из пластика. В них уже имеются готовые отверстия. Для того чтобы они не забивались грунтом и не заиливались, необходимо использовать геотекстиль низкой плотности, который стоит довольно дешево.

Однако важно не только правильно подобрать материалы, но и обеспечить уклон дренажной трубы. Он должен быть направлен к месту сбора воды, например, колодцу. Технология укладки системы предусматривает монтаж нескольких дренажных слоев, они располагаются на дне траншеи и состоят из песка и щебня. Однако для начала дно и стенки необходимо застелить геотекстилем, только затем выполняется подсыпка из песка, а уже после - из щебня.

Каких значений необходимо придерживаться

Уклон должен сохраняться в пределах 3 ° на протяжении одной ветки дренажной системы. Иногда схема монтажа выглядит как елочка. При этом к основной дренажной трубе следует подвести отводки перфорированных труб по типу веток, которые отходят от ствола дерева.

Располагаются в 50 м друг от друга. Они должны быть на изгибах дренажной системы или изменении уклона труб. Важно помнить о том, что если уклон не был обеспечен, то вода самотеком не сможет стекать в ливневую канализацию или дренажный колодец.

Если вы будете заниматься устройством закрытой системы, то траншея располагается в грунте с углублением в пределах от 70 до 150 см. Ширина ямы может быть равна 25-40 см. Уклон должен быть направлен к естественному или искусственному водоприемнику. Он обеспечивается с учетом санитарных норм и правил.

На каждый погонный метр значение уклона должно составить 3 см, если работать предстоит в глинистом грунте. Когда на территории песчаные почвы, уклон равен 3 см на каждый погонный метр. Уклон обеспечивается за счёт гравийной подушки, на которой располагаются дрены. Последние представляют собой гофрированные перфорированные трубы. Они оборачиваются геотекстилем, который будет защищать систему от грунта и мусора.

После укладки трубы уклон необходимо проверить еще раз. Для этого можно использовать обычный шнур, который натягивается вдоль системы трубопровода. При проведении работ обязательно соблюдаются СНиП. Уклон дренажной трубы на 1 метр согласно им составляет 3 см.

СНиП

При проектировании необходимо отдавать предпочтение отводу воды самотеком. Принудительная откачка требует дополнительного обоснования. Использование вертикального дренажа и его водоприемной части предусматривается в почве с высокой водопроницаемостью. Траншеи и дренажные каналы открытого типа устраиваются в тех случаях, когда необходимо осушение значительной по площади территории. Их использование возможно ещё и для защиты от подтопления наземных коммуникаций.

Если изучить СНиП, уклон дренажной трубы на 1 метр должен составить примерно 3 см. А вот в качестве материала труб можно использовать не только вышеперечисленные варианты, но и железобетонные изделия, а также трубы с фильтром из пористого полимербетона и обычного бетона. В неагрессивных грунтах используются железобетонные, бетонные, а также асбестоцементные трубы.

Изучив СНиП 2.06.15-85, вы сможете понять, что глубина заложения дренажа из трубофильтров определяется по нагрузке. Размер и число водоприемных отверстий на поверхности железобетонных, бетонных и асбестоцементных изделий надлежит определять с учетом водопропускной способности и расхода дренажа.

Что необходимо знать о диаметре дрен

Минимальный уклон дренажной трубы может составить 0,5 см на каждый погонный метр. Максимальное значение упоминалось выше. Что касается диаметра, то наиболее распространенным и рекомендуемым типом трубы является гофрированное однослойное изделия на 100 или 110 мм. Такой трубы хватит для отвода воды от дома средних размеров.

Обеспечивая уклон дренажной трубы 110 мм, вы должны учитывать глубину промерзания грунта, уровень залегания грунтовых вод и рельеф участка. Довольно часто дрены располагаются по периметру дома. Чем меньше будет водопроницаемость почвы, тем уклон должен быть больше. Это касается глинистых грунтов.

Для справки

Отдельные участки гибкой трубы не должны провисать, ведь в противном случае в этих зонах будет застаиваться вода. Какой уклон должен быть у дренажной трубы, вам теперь известно. Однако важно знать ещё и об особенностях технологии. Например, на поворотах труба обычно укладывается ровным полукругом. Следует избегать изгибов, приближенных к прямому углу, так как они могут препятствовать стоку воды.

Установка труб: подготовительные работы

Прежде чем начинать укладку трубы, необходимо составить план участка и создать проект. Последний определит место расположения, глубину и длину траншеи, а также позволит понять, в каких местах следует располагать смотровые и дренажные колодцы. Важно учесть ещё на этом этапе, по какой технологии будут отводиться воды, это может быть емкость для сбора воды или ливневая канализация.

Если уклон дренажной трубы вам известен, то в проекте вы должны указать уровень залегания подземных вод, а также тип грунта на участке и линию промерзания почвы. Перед необходимо подготовить траншею. Она должна быть шире диаметра трубы на 50 см. Если линия промерзания достаточно небольшая, то рабочему можно будет поместиться в такой траншее. При внушительной глубине промерзания удобнее будет выкапывать яму, когда пространство позволяет развернуться там с лопатой. Главное при этом - соблюдать уклон от дома к дренажным колодцам или месту сбора воды.

Методика проведения работ

Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке - щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.

Как избежать ошибок

Даже если уклон дренажной трубы был соблюден правильно, система может работать с перебоями. Иногда к этому приводит нарушение технологии или последовательности работ. Если вначале вы насыпали щебень, а после песок, то итогом может стать засорение отверстий в трубе. Если отсыпка и вовсе не была сделана, то это тоже может привести к проблемам.

Если вы не обеспечили уклон, то вода не может стекать самотеком в ливневую канализацию или колодец. Даже если работы были осуществлены правильно, а дренажная система работает безотказно, необходимо помнить, что такое устройство требует периодического обслуживания и осмотра. Эти манипуляции заключаются в замерах уровня воды в колодцах, очистке системы от скопившихся грязи и мусора. После установки дренажных труб систему необходимо осматривать четыре раза в год.

При выполнении земляных работ необходимо помнить, что сверху ров должен расширяться. Для исключения замерзания системы при пониженных температурах необходимо прокладывать трубы ниже линии промерзания грунта. Для правильной работы системы недостаточно обеспечить правильный уклон дренажной трубы. Необходимо будет сделать ещё и отмостку от фундамента к дренажу под небольшим уклоном. Это позволит дождевой воде попадать в водосбор.

После в канаву засыпается 15-см песка, поверх укладывается щебень, его слой составит примерно 20 см. На основание укладываются трубы, которые можно обернуть в строительный флизелин. Он обладает хорошей водопроницаемостью. Когда уклон трубы между септиком и дренажным колодцем был устроен, необходимо подумать о том, какой материал в качестве фильтра использовать. Это может быть ещё и кокосовое волокно. Для суглинка и супесей обычно используется нетканый или который служит фильтром. На песчаных почвах отличным вариантом станет стеклохолст.

Не следует бояться повысить стоимость проведения работ, уложив биоматериал между слоями щебня и песка. Это позволит исключить заиливание и сделает проведение техобслуживания системы более редкой необходимостью. Кроме того, такой подход помогает продлить время эксплуатации.

Установка дренажных труб обязательно сопровождается подрезкой изделий. Для этого следует использовать Части между собой соединяются специальными муфтами. Для повышения прочности можно использовать сварочный аппарат.

Заключение

Дренаж сегодня используется в агротехнике и строительстве. С помощью специальной системы каналов, скважин и дренажных колодцев, а также труб и прочих устройств удаётся отводить с поверхности грунта и подземного пространства лишнюю воду. При этом важно не только правильно выбрать материалы, но и обеспечить уклон прокладки дренажных труб. Вообще, такая система нужна, если на территории отмечается повышенный уровень грунтовых вод. А вот если здание возводится с подвальным помещением, то без системы дренажа и вовсе не обойтись.
