Продолжаю рассказ о том, как я строю свой дом, и сегодня я поговорю о стропильной системе дома. У меня были раздумья, о том какую систему делать, и хорошенько взвесив все за и против остановился на одном варианте, каком? Читайте дальше – все расскажу!

В этой статье я расскажу о том, как я составил проект стропильной системы, как рассчитал шаг стропил, как производилась установка стропил мансардной крыши, также расскажу как крепятся стропила моего дома.

Небольшой план статьи:

1. Выбор стропильной системы
2. Расчет шага стропил
3. Готовим заготовки стропил
4. Краткий вывод по статье
5. Новости дома

Теперь поподробнее каждый пункт.

Выбор стропильной системы

Когда я планировал дом, то было много вариаций о виде крыши дома. То, что, крыша будет мансардной – даже не обсуждалось, но какой формы?

Изначально я хотел сделать ломаную крышу – а-ля 90-е, но когда начал рассчитывать балки перекрытия дома, то осознал свою ошибку, и стал искать другой вариант. В этом варианте у меня получился большой прогиб потолочных балок в перекрытии первого этажа. Это было не допустимо – пришлось думать дальше.

Часть первого варианта моего дома

В итоге остановился на двускатной мансардной крыше, с высотой стен у мауэрлата 120 см. Эта высота оказалась вполне удобна при моем угле крыши. Я свободно не нагибаясь могу дотянуться до стены дома рукой, правда уперевшись лбом в потолок)))

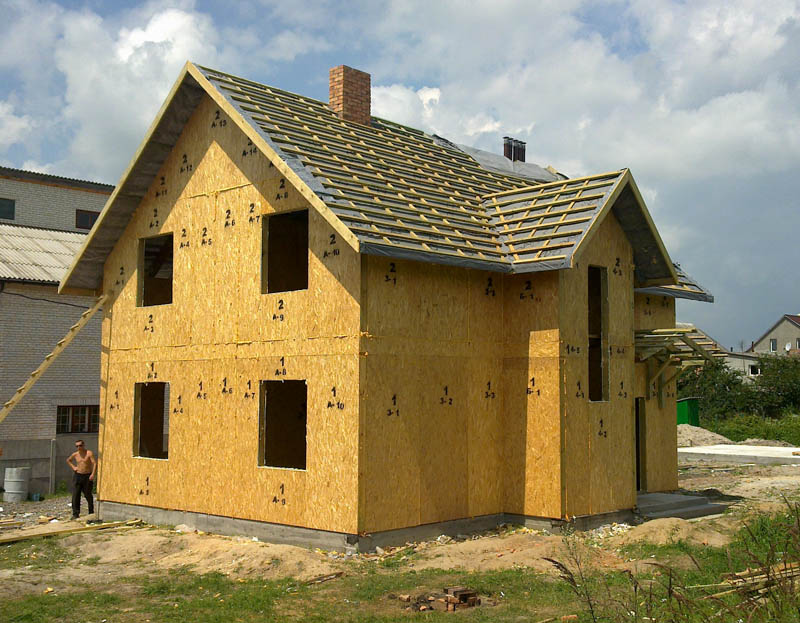

Внешний вид получился весьма привлекательным. Монтаж кровли такой крыши был также удобен, по крыше можно свободно ходить. Небольшая проблемка была с материалом, но немного подождал, и мне напилили необходимую доску.

Расчет шага стропил

Шаг и сечение стропил я выбирал исходя из расчетов, принцип такой-же, только учитывается не вся длина стропила, а только ее горизонтальная проекция.

Вообще конечно есть специализированные формулы, где учитывается средняя снеговая нагрузка, в зависимости от региона. В отдельной статье я планирую рассказать, как рассчитать стропильную систему для любого региона. Я практически пренебрег этим, просто взяв нагрузку как для перекрытия дома.

Расстояние между стропилами крыши вышло 60 сантиметров, толщина стропил двускатной крыши или, правильнее, сечение получилось 180х50 мм. Этого вполне хватит в наших краях, снега практически нету, вот фото, дату сами видите))) Этот момент меня конечно бесит в нашем климате, но что поделать…

Обратите внимание на снег по обочинам и на крышах домов

Конечно иногда вываливает за зиму сантиметров 60-70 наберется, но такое бывает раз в лет 10-15 наверное. Только ветра у нас дуют практически не переставая, и с крыш все сметает. Таких красивых крыш как на фото ниже в Забайкалье практически не встретишь…

Красотища!!!

Готовим заготовки стропил

После того как были сделаны все расчёты, то я просто подобрал оптимальный угол крыши, взяв за основу, то — что доски длиннее 6 метров мне не достать (6 метров то только одна пилорама в деревне пилит, и то только пятерку и брус), свесы не менее 60 сантиметров от стены, внешний вид должен получиться привлекательным.

Прямо в визио ставил две доски прямо на проекте фасада, подобрав самый оптимальный угол. Когда с углом закончил то измерив расстояние от конька до мауэрлата (проект изначально делал в масштабе, дабы не бодаться потом с размерами) нарисовал чертеж в компасе, распечатал, и по чертежу изготавливал стропила для крыши.

Чертеж части у мауэрлата
Чертеж стропила целиком
Чертеж у конька

Немаловажным фактом будет сделать правильный запил стропил. Как запилить строила можно посмотреть на моем чертеже и на этом видео, Ларри рассказал, как это сделать разными способами.

Видео в процессе подготовки

У меня коньковая крыша с наслонными стропилами, на конек опираются все стропила и поэтому он был изготовлен достаточно мощным.

Конек сколочен из лиственной доски сечением 22х50 сантиметров и итоговое сечение получилось 22х10 см, при длине конька 9,6 метра. Очень мощная и тяжелая штука, которую мы кое как вшестером запихали на свое место.

Вот конек опирается на опору

Для конька подготовлены места в фронтонах дома, и дополнительно два опорных столба, в итоге конек опирается на землю в четырех точках.

Это конек сидит на своем месте в фронтоне

Подъем и сборка стропильной системы

Когда были подготовлены стропила и установлен конек дома, то я со своим братом начал установку стропил мансардной крыши. Стропила были изготовлены из сосны, поэтому их было по силам поднимать одному человеку на земле и другому принимать на втором этаже дома.

Все стропила были аккуратно сложены по мауэрлату снаружи дома, затем я забрался на несущую центральную стену дома, принимал стропила, а брат их мне подавал. Одному собирать стропильную систему конечно можно, но забегаетесь и запрыгаетесь, лучше сразу позвать помощника.

Крепили одновременно, я к коньку, брат к мауэрлату. Вообще правильно рассчитанные и запиленные стропила никуда не деваются, когда их закинешь на свое место. Просто сидят и ждут, когда их прибьешь.

Здесь хорошо видно как сколочены стропила между собой

А да, забыл сказать, предварительно была сделана разметка согласно рассчитанному расстоянию между стропилами — на коньке и на мауэрлатах дома, чтобы вся крыша получилась ровной и все стропила были на своих местах.

Крепление стропил в каркасном доме не вызывает никаких затруднений. Главное не нарушать принципа работы узлов каркасного дома и все получится.

К коньку стропила крепятся гвоздями в косую с двух сторон, затем проколачиваются между собой, образуя своеобразный замок, который при всем желании не растащишь.
Стропила снаружи конька были преднамеренно заготовлены немного длиннее, затем лишнее просто отпилилось пилой. Зато получился хороший запас для приколачивания.

Так как крыша коньковая, то вопроса о том, как крепить стропила к мауэрлату у меня не возникало. Я их просто крепил гвоздями на 120 в косую с двух сторон. Думаю, никуда ничего не должно убежать.

Крепление стропил к мауэрлату

Выносы фасадов изготовлены из таких же стропил, только они отпилены так, что стыкуются вплотную друг к другу, так как расположены в одной плоскости. Опираются они на заранее выпущенный конек, и балки мауэрлата. Это была полная импровизация, и как она себя поведет покажет время. Надеюсь ничего никуда не убежит и не упадет. Все-таки не только две точки держат, но и обрешетка.

Свесы дома, еще не доделаны софиты

После установки всех стропил я взялся за установку затяжек. Затяжки у меня идут с таким же шагом, как и стропила, и изготовлены из доски 150х50 см.
В центре затяжка прибивается к несущей стене, и на нее – же опирается. Концы затяжек вывешены по уровню, на них в последствии был навинчен черновой потолок мансарды. Скрепилась крыша очень прочно, особенно после установки обрешетки и потолка.

По потолку я свободно ходил сверху, когда таскал мешки с опилками, да и вес опилок он держит вполне спокойно.

Черновой потолок, на нем сейчас ветрозащита, а на ней 25 сантиметров опилок

Сделаем краткий вывод:

Весь процесс сборки стропильной системы можно разбить на несколько отдельных этапов работы.

1. Узнаем расстояние от конька до мауэрлата дома — для проведения правильных расчетов.
2. Делаем расчет шага стропил, и их сечение. Подбираем исходя из возможностей и наличия материалов в продаже.
3. Подбираем оптимальный угол стропильной системы. Я опирался на привлекательность дома.
4. Расчитываем места расположения запилов и их углы, или как сделал я — чертим стропилину в «полный рост».
5. Изготавливаем стропила, оставляем запас с каждого конца. Сверху отпилите после проколачивания, снизу по нитке — также после установки всех стропил.
6. Раскладываем стропила по мауэрлату, в примерном их расположении.
7. Поднимаем стропила на свое место. Используем помощника, одному будет тяжко.
8. Проколачиваем стропила на местах. На пять гвоздей я колотил стропила между собой, на два каждую к коньку и на три гвоздя к мауэрлату.

Новости дома

Из домашних новостей, особо ничего необычного не происходило, закрыл очередную сессию, весь январь учился, следующая в мае. Закрыл довольно хорошо, скрин приложил)))

Типа студент

Лера решила изготовить огромного дракона, с размахом крыльев около метра, что получится увидим вместе! Пока готов только каркас.

Думаю, пора закончить статью на этой ноте, думаю установка стропил мансардной крыши теперь не будет для вас чем-то сверхъестественным, даже если делаете не сами, то проконтролировать то точно сможете.

Если есть вопросы или предложения, ну или конструктивная критика – то добро пожаловать в комментарии. Не забываем подписаться на обновления.

Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м 2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м 2 , один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм — 15 кг, ондулин приблизительно 3 кг, металлочерепица — самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м 2 . Формула для расчета снеговой нагрузки:

S=Sg x µ, где

Sg — масса снега на 1м 2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ — коэффициент, зависящий от уклона крыши: угол в 25 о – коэффициент 1,0, 25-60 о – 0,7, если уклон выше 60 о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м	Длина ноги, м
	6	5.5	5.0	4.5	4.0	3.5	3
	Поперечное сечение балок, мм
0,6	50*200	50*200	50*175	50*150	50*150	40*175	40х150
0,9	75*250	75*200	75*175	75*175	50*200	50*175	50х150
1,1	100*200	75*200	75*200	75*175	75*175	75*150	75х150
1,4	100*200	100*200	75*200	75*200	75*200	75*175	75х150
1,75	100*250	100*200	100*200	100*200	75*200	75*200	75х150
2,15	—	100*250	100*250	100*200	100*200	100*175	100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Важно: Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.

Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от проекта включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

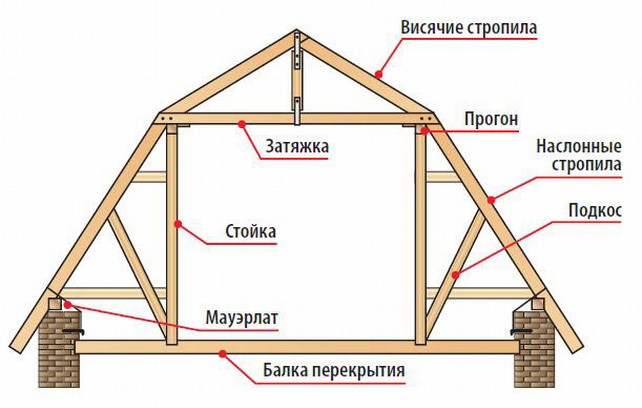

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только внутренний интерьер мансарды , ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при монтаже мансардного этажа , где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для обустройства полноценной мансарды лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

• установка мауэрлата;
• укладка поперечных балок;
• монтаж вертикальных стоек;
• затяжка боковых стоек или установка конькового бруса;
• разметка шага и монтаж стропильных ног;
• установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
• обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансарды

Важно: Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

• врубка в стропильной ноге;
• нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком — салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно: Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90 о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

Мансарда в доме – это всегда интересно, красиво и выгодно. Однако не каждый мастер возьмется выполнять все работы самостоятельно. Причины: незнание технологических тонкостей и сложная стропильная система мансардной крыши. Но построить мансарду самостоятельно можно, главное – хороший проект и трезвая оценка собственных сил, финансовых возможностей. А мы подскажем и расскажем, какие виды стропил бывают, и разберем устройство стропильной системы мансардной крыши различных типов.

Составление проекта должно учитывать все нюансы. При неправильных просчетах, застройщик рискует получить в итоге не то, что планировалось сделать. Чем проще крыша, тем удобнее ее сделать своими руками. Типы крыш бывают:

1. Двухскатной, где скаты спускаются по обеим сторонам;
2. Ломаной, состоящей из двух и более скатов разных углов наклона;
3. Вальмовой с треугольной формой скатов;
4. Полувальмовой – скаты торцевого типа располагаются примерно на половине расстояния высоты;
5. Купольной для строений многоугольной или круглой формы;
6. Сводчатой – в разрезе такая крыша имеет форму дуги.

Мансардную крышу различают как вентилируемую и невентилируемую. Выбирается тип в зависимости от климатических особенностей региона, например, в зонах с большим количеством осадков лучше строить вентилируемые объекты.

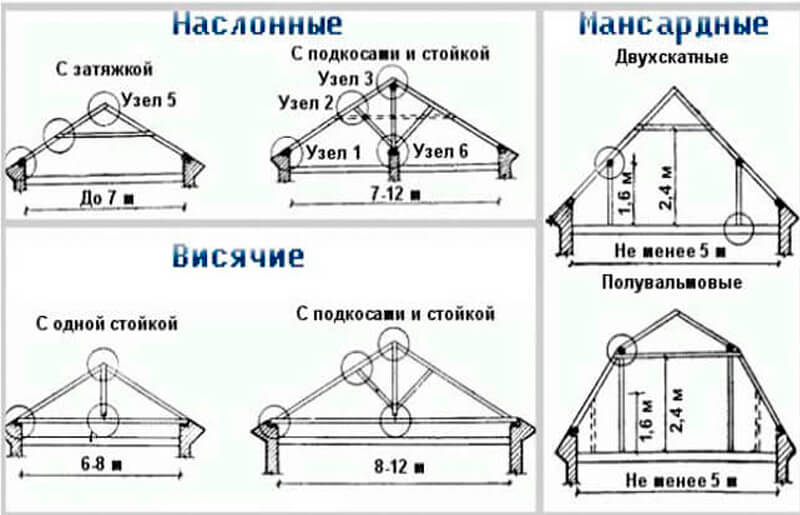

Виды стропильных систем

Стропильная система мансардной крыши выбирается в зависимости от планировки строения и различается так:

1. Наслонная стропильная система мансарды обустраивается в случае, когда несущая перегородка проходит посередине строения. Конструкция перераспределяет весовую нагрузку и подходит для строений, где расстояние между внешними стеновыми панелями и внутренней опорной системой не превышает 7 м.
2. Висячие стропильные системы применимы при отсутствии внутренних перегородок, стен. Опираемые на мауэрлат и коньковый прогон, они подходят для строений, где расстояние между внешними стенами и конструкцией не превышает 14 м.
3. Комбинированные стропила мансарды чаще всего нужны в строениях, где вместо перегородок обустраиваются колонны. Получается, что часть конструкции стропил опирается на колонны, а часть выполняется в висячем варианте. Отсутствие вспомогательных элементов, снижение нагрузки на фундамент и никаких загромождающих элементов – основные достоинства системы, потому данный вариант применяется чаще всего.

Важно! Виды стропильных систем выбираются на стадии проектирования, чтобы правильно рассчитать нужную крепость фундамента. В случае, когда решение о строительстве мансарды возникает на заключительном этапе возведении объекта, потребуется точная схема стропильной системы мансардной крыши и полный перерасчет массы дома с учетом новых данных. Пренебрегать процессом нельзя, особенно в зонах со слабым грунтом. Иначе в итоге получится, что дом быстро просядет, а грунтовые воды приведут фундамент в негодность за короткое время.

Конструкционные особенности стропильной системы

Основные узлы мало отличаемы от обычной двухскатной крыши:

• Мауэрлат – основание крыши, берущее на себя вес.
• Стропила – элементы системы, формирующие наклонность скатов. Верх закрепляется на конек, низ – на мауэрлат или стойку.
• Стойка – элемент, поддерживающий конек или заднюю часть стропильной ноги.
• Подкосы нужны для упрочнения и поддержки стропильных ног. Подкос имеет косой срез и служит для предупреждения прогиба стропил под тяжестью массы.
• Затяжки – горизонтальная стяжка пары стропил, размещаемая в верхней или нижней части.

Важно! Стропильные элементы часто выполняются из древесины самого высокого сорта. Приобретается брус влажностью не более 15-18%, предварительно обрабатывается составами против гниения, антипренами.

Схема сборки стропильной системы для мансарды

Мансардная стропильная система – дело достаточно хлопотное, поэтому лучше поручить сборку мастеру. Но если такого нет, советы и видео помогут выполнить простейшую конструкцию самостоятельно.

1. На верхнюю обвязку стен укладывается брус мауэрлата. Если дом бревенчатый, можно обойтись верхними венцами, усиленными скобами.
2. Смонтировать балки перекрытия. Крепление на мауэрлат или выступы стеновых панелей. Самое простое крепление – без выноса, опора на стены, а вот с выносом – это когда балка выносится за периметр дома для обустройства свеса. В этом случае расстояние между концом балки и стеновой панелью должно быть не менее 0,5-1,0 м.
3. Монтируются вертикальные стойки. Для этого определяется середина балки перекрытия, затем от нее откладываются равные промежутки – расстояние должно быть равно ширине мансардного помещения.
4. Затяжки закрепляются на стойках, при этом получается, что каждая пара стоек выглядит как буква «П».
5. Монтаж нижних стропильных элементов проводится с креплением на стойке. Крепежи – саморезы или гвозди, на мауэрлат крепеж в виде ползунка подвижного крепления, компенсирующий усадочные проявления бруса.
6. Установка стропил мансардной крыши верхней части производится с соединением каждой пары металлической накладкой или бруском.
7. Финальная обработка включает укладку гидроизоляционной мембраны, обрешетки. Обрешетка для мягкого кровельного материала сплошная, для профлистов и другого жесткого материала – разреженная.

Предложенный монтаж стропильной системы – самый простой. Обустроить такую конструкцию своими руками вполне возможно, следует лишь произвести правильные расчеты, стропильной системы, чертежи мансардной крыши, схемы помогут выполнить работы без ошибок.

Стропила с выносом за стеновую панель

Такой вариант применяется при малом объеме внутреннего пространства. Придется опирать стропильную ногу на балку верхнего перекрытия. Мауэрлат тут не нужен, а вот усиливающие подкосы обязательны. Для упрочнения основания можно залить ж/б пояс. Крепление балок перекрытия к монолитному поясу производится анкерами, куда врубаются опорные стойки на максимальную толщину бруса.

Важно! Выносная конструкция формирует карниз: для деревянных домов ширина от 0,5 м, для выполненных из бетона и камня – от 0,4 м.

Схема работ:

1. Установить крайние балки перекрытия, формирующие контур свесов. Сечение балок 150*200 мм.
2. По натянутому между крайними балками шнуру, монтируются остальные брусья: расстояние между ними равно шагу стропильных ног. Утепленные крыши требуют шага стропил 0,6 м, в случае монтажа стропил с указанным шагом их можно выполнить из бруса сечения 50*150 мм.
3. Вытесав шипы подготовить опоры.
4. Установить угловые стойки и скрепить их временными опорами.
5. Отвесом определить место точек опоры балок и выбрать отверстия для них.
6. Установить рядовые стойки и пару несущих опор по центрам фронтона мансарды.
7. Уложить прогоны из досок 50*150 мм. Закрепить прогоны уголками.
8. Соединить опоры брусками, закрепив их также уголками на прогоны.
9. Скрепить ригели, для чего подойдет временный крепеж дюймовкой. Отступление от края каркаса 300-350 мм.
10. Выполнить шаблон для нижнего ряда стропилин: приложить доску-заготовку к торцу прогона и балки, определить место среза излишков, примерить и подтесать.
11. Смонтировать торцевые стропильные стойки.
12. Изготовить шаблон для верхней части стропильных ног.
13. Примерить шаблон и соорудить ярус, как будет стропильная система фото мансардной крыши наглядно покажут всю конструкцию.
14. Если шаблоны подходят идеально, изготовить нужное количество стропильных ног, смонтировать их на место, укрепить бабкой ригели, чтобы избежать их провисания и жестко пришить их к коньковой зоне. Нижняя часть не требует жесткой подшивки, она должна быть свободной.

Финальное завершение – установка каркаса фронтона, обшивка обрешеткой и кровельным материалом. Если не совсем понятно, как сделать данный проект, смотрите видео от профессионалов, материал поможет разобраться в тонкостях строительства.

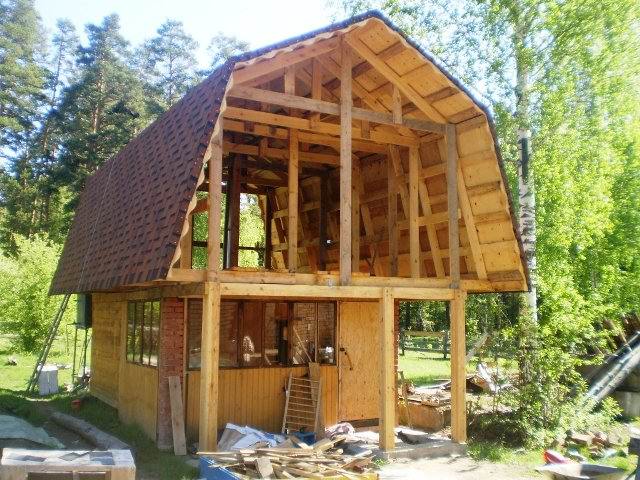

Мансарда из каркасных модулей

Мансардная крыша стропильная система которой подразумевает вариант каркасных модулей намного проще предыдущей. На перекрытие монтируются не группы отдельных опор, а готовые блочные модули боковых стен будущего помещения мансарды. Подобные конструкции мансардных крыш, их стропильной системы позволяют работать не на высоте, а внизу, просчитывая и промеряя каждый шаг. Поэтапный процесс такой:

1. Заранее сделать по проекту стенки мансарды, причем продольные брусья выполняют роль прогонных и лежневых элементов. Вместе со стойками эти элементы разложить на ровной площадке и отметить угольниками гнезда под опорные точки боковых стен – сделать по ним пропилы.
2. На стойках выбрать шип.
3. Соединить продольный брус со стойками вертикального направления и получается модуль рамы (двойной). Это будущие стенки мансарды.
4. Поднять рамы наверх и установить на место. Временно закрепить установленные рамы распорками и затем прикрутить скобами.
5. Выбрать на краях балок гнезда для монтажа нижнего ряда стропил, при необходимости, доработать гнезда стамеской.
6. Верхний стропильный ярус выполняется на земле, для чего предварительно заготовки подгоняются к нужным элементам.
7. Основание верхнего треугольника мансардной конструкции является растяжкой, при этом длина его равна расстоянию между установленными плоскостями (вертикальными) уже смонтированных рам.
8. По краям растяжки выбрать гнезда, а на нижних пятках – шипы.
9. Собрать стропила для мансарды верхнего яруса, для дополнительного закрепления смонтировать ригель, а узел конька усилить деревянной накладкой треугольной формы.
10. Предварительное изготовление стропильных ног на мансарду, позволит избежать работ на высоте. Выпилить нужно только верхний скос, опираемый на верхнюю стойку стеновой панели и на растяжку верхних стропильных ферм.
11. Примерить нижнюю стропильную часть к торцу, отметить зону формы шипа на нижней пятке, выпилить шипы по сделанному чертежу.

Теперь остается только перебраться наверх и поднять все стропила. Установить сначала фермы, закрепив их на верхнюю обвязку стенок, а затем устанавливают нижнюю часть, прикрепляя к перекрытиям (балкам) скобами. Получается вполне комфортный этаж, стропильную систему для которого собирали на земле. Для облегчения понимания задачи строительства мансардной кровли, модульной стропильной системы, смотрите видео. Все остальные этапы выполняются по стандартной схеме обычной двускатной конструкции, выше приведена мансарда и стропильная система.

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Стропильная система мансардной крыши — чертежи

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Цены на брус

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

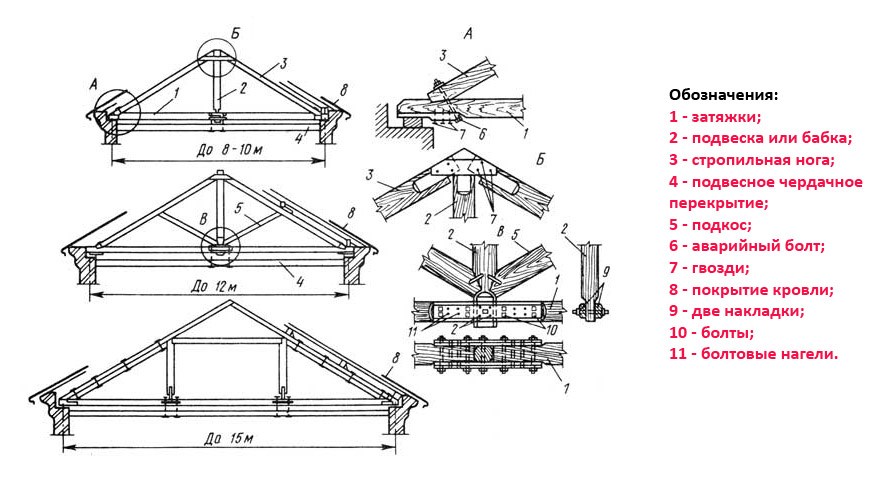

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Цены на доски строительные

Доски строительные

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА , где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать :

• Планировку дома;
• Габаритные размеры;
• Толщину стен;
• Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м , расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится . С крыши, смонтированной под углом в 450 градусов , снежинки соскальзывают под собственным весом.

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматривают устройство оконных проемов.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату - деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов . Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног , на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой ;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок . Для этого:

• Делим длину строения на расстояние между опорами. Для небольшого загородного дома оптимальный шаг установки стропил – 1 м . Если длина дома - 8 м, то количество арочных конструкций составит:


  8/1 + 1 = 9 , а расстояние между ними: 8/9 = 0,9 м .

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками :

• Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов , то в верхней точке брусья опираются друг на друга под углом в 900 . Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель крепится саморезами на высоте предполагаемого потолка мансарды;

Совет! Для увеличения надежности конструкции ригель-затяжку устанавливают с двух сторон фермы. Крепление производят болтами.

• Стропильную конструкцию поднимают на установочную высоту и крепят к временной опоре на фронтальной стене. Стропильные ноги упирают в мауэрлат местами запилов и прикручивают к предварительно установленным опорам. Под стропила подкладывают деревянные уголки;
• Отвесом проверяют вертикальность установки фермы;
• Аналогично устанавливают стропильную арку на противоположной фронтальной стене;
• Между вершинами крайних арок натягивают шпагат или прибивают прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
• Устанавливают конек и приступают к обрешетке стропильной конструкции.

Важно! После установки стропильной конструкции следует вывести воздуховоды и дымовые трубы за пределы кровли.

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку .

Для пошаговой обрешетки под , профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать 40х50 , 50х50 , 50х60 мм , но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

• Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
• Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
• Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
• Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши - поэтапный процесс. Этапы монтажа таковы:

• Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
• Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
• К нижнему краю стропил крепят карниз;
• Через 30 см от карниза устанавливают следующую линию обрешетки;
• Ряды обрешетки крепят параллельно карнизу с шагом 60 см ;
• Соединяют деревянные ламели обрешетки на пересечении со стропилами;
• Дополнительный ряд устанавливают на 10 см ниже конька кровли;
• На торцевых стропилах закрепляют ветровые наличники;
• Сравнивают диагонали скатов крыши.

  После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.



  Кровельные материалы и их крепление

  Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

  Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

  Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
  Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

  Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

  В завершение кровельных работ крепят коньковые элементы и торцовые планки.

  Совет! Под покрытие конька необходимо проклеить ленту-уплотнитель, которая не допустит попадание воды под обшивку кровли.

  Изнутри крышу утепляют и прокладывают пароизоляционный слой.

  Тепло- и пароизоляция двускатной крыши мансардного помещения

  Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату , которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

  Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

  Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см . Швы проклеивают специальным скотчем . К стропилам пленку пристреливают скобами с помощью степлера.

  На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

  Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте .

  При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

  Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:
