И десяток лет назад и на конец 2013 года оптоволокно выпускаемое промышленностью стандартизировано и имеет множество типов и подтипов. Основные разновидности ОВ рассмотрены на страницах
Типы и стандарты оптических волокон
Типы оптических волокон

Наиболее кардинально различаются волокна многомодовые и одномодовые .

Теория передачи по ним рассмотрена на страницах Модовое распространение в волокнах . Число мод. Формула . Многомодовые волокна со ступенчатым и плавным изменением показателей преломления

По внешнему виду оптические волокна ни чем не отличаются. То есть, без соответствующих приборов разобраться какое оптоволокно попало к вам в руки невозможно. Внешний вид, цвет, да и некоторые свойства оптическим волокнам придаёт специальное покрытие. Стандартизированы несколько размеров ОВ.

250 мкм это же стекло покрытое лаковой изоляцией. Лак обычно используется разноцветный и кроме изоляционных свойств цвет волокна определяет его условный номер в модуле. (Цветовой счёт волокон, идентификация по цвету в оптических кабелях). Лаковое покрытие придаёт дополнительную устойчивость к изгибам. Такое волокно похоже на рыболовную леску и выдерживает изгибы радиусом в 5мм (см. фото)

900 мкм оптоволокно в буферном полимерном покрытии. Используется при изготовлении шнуров и подключения оптоволоконных кроссов. Цвет покрытия зачастую определяет тип оптоволокна. (Цветовой счёт в оптоволоконных кабелях)

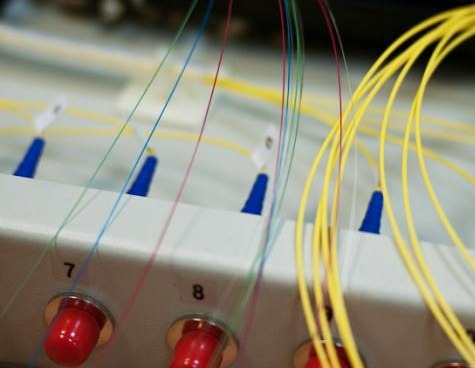

Оптоволокно с лаковым (125 мкм) и полимерным (900 мкм) покрытием,
внизу коннектр закрытый колпачком (Все фото)

Производство оптических волокон и кабеля

Основная масса оптоволокна производится фирмами Fujikura (Япония) и Corning (США). Но всё чаще появляются технологические линии, в том числе и в России, производящие тот или иной вид оптических волокон. Некоторые этапы и принципы этого процесса описаны на страницах
Технология производства оптоволокна. Изготовление преформ для оптоволокна
Вытяжка оптоволокна из преформы

Далее оптоволокно на специальных барабанах поставляется на кабельные заводы, где его и используют в производстве оптического кабеля. Так как кабеля для ВОЛС различаются по назначению и способу прокладки, то соответственно они имеют разное количество броневых покровов и отличаются по профилю.

Маркировка оптических кабелей

В странах СНГ производителей оптоволоконных кабелей много и при этом каждое предприятие разрабатывает свои технические условия (ТУ) на свою продукцию и по-своему её маркирует. Системы маркировки различны и разбору этой проблемы посвящены следующие страницы
Справочник по маркировке и назначению оптоволоконных кабелей
Список возможных маркировок оптоволоконных кабелей в алфавитном порядке
Маркировка оптоволоконного кабеля с сортировкой по производителям

Прокладка волоконно-оптических линий связи (ВОЛС)

ВОЛС прокладываются по воздушным линиям электропередач, в грунте, кабельной канализации, по стенам зданий и внутри помещений. Прокладке оптоволоконных кабелей по воздушным линиям электропередач посвящены официальные документы:
Правила проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 0,4-35 кВ
Правила проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 110 кВ и выше

Остальные виды прокладки почти не отличаются от способов прокладки кабеля с металлическими жилами и их особенности описаны на странице из "Руководства по СЛСМСС": Особенности прокладки оптических кабелей

Монтаж муфт и оконечных устройств ВОЛС

Увеличить фото

Оптоволоконные кабеля по внешнему виду похоже на кабель обычный. Вся сложность "оптики" именно в соединении оптических волокон между собой. Соединить их "на коленке" не получится, для любого типа соединения ОВ требуются специализированные инструменты и приборы. Методам монтажа и измерений на оптоволокне при монтаже муфт, кроссов и коннекторов посвящены страницы
Оконечные устройства ВОЛС. Коннекторы
Оптоволоконные аттенюаторы для ВОЛС
Скалыватель оптоволокна. Гелевые соединители для ВОЛС
Сварка оптоволокна ВОЛС. Типы сварочных аппаратов
Описание монтажа оптоволоконных муфт и оптических кроссов

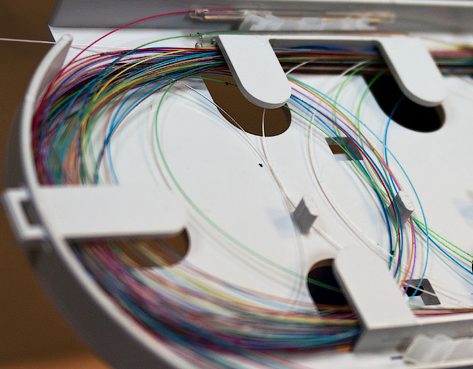

На следующей фотографии оптические волокна уложенные в кассету оптоволоконной муфты

Оптоволокно в кассете муфты (Увеличить фото)

Измерения оптоволокна

Измерения оптических волокон производятся до прокладки (контроль барабанов с кабелем), в процессе монтажа оптоволоконных муфт и кроссов, и в процессе ВОЛС. С измерения проводятся двумя типами приборов: измерение оптоволоконными тестерами и оптическими рефлектометрами (OTDR). Измерениям ОВ посвящены страницы
Виды измерений ВОЛС. Измерения оптоволокна
Измерения оптоволоконного кабеля (ВОЛС) в процессе монтажа

Ещё более подробно эта тема раскрыта на страницах книги Лиственных Рефлектометрия оптических волокон.
Измерение потерь с помощью оптических тестеров
Принцип действия OTDR
Назначение OTDR

Старение оптоволоконных (оптических) кабелей

Документация на ВОЛС

Монтаж оптоволоконных муфт и кроссов, а так же все измерения оптических кабелей должны оформляться соответствующими протоколами и паспортами. Далее представлены ссылки на страницы официальных правил и руководств по стоительству линий связи.
Протокол измерения затухания оптических волокон строительной длины, заводской № "n" перед прокладкой (входной контроль)

Оптоволоконные кабели применяются для высокоскоростной передачи данных во множестве отраслей, особенно в сфере телекоммуникаций. Но что именно представляет собой оптоволоконный кабель? Как он работает? Как он сконструирован? В этой статье мы постараемся дать ответы на все эти вопросы.

Что такое оптоволоконные кабели?

В целом оптоволоконные кабели мало чем отличаются от кабелей других типов. За тем исключением, что для передачи данных в них используется не энергия (электроны), а свет (фотоны). Оптоволоконная передача данных – это общий термин, обозначающий передачу информации в форме света.

Как устроены оптоволоконные кабели?

В основе оптоволоконного кабеля лежит сердцевина, состоящая из кварцевого стекла или пластикового волокна. Именно эта сердцевина служит основным проводником света внутри кабеля. Между сердцевиной кабеля и его оболочкой находится еще один слой, называемый «пограничным» (boundary layer). Он служит для того, чтобы отражать свет. Индекс отражения света (refractive index) напрямую влияет на скорость передачи светового луча.

Далее находится сама оболочка сердцевины, которая также выступает в качестве проводника лучей света, однако имеет меньший индекс отражения, нежели сердцевина . Оболочку покрывает следующий слой, называемый «буферным» (buffer). Его функцией является предотвращение образования влажности внутри сердцевины и оболочки.
И наконец, финальный слой – внешнее покрытие кабеля, которое защищает кабель от механических повреждений.

Как оптоволоконные кабели передают лучи света?

Для передачи данных по оптоволокну, входящий электрический сигнал конвертируется в световой импульс при помощи специального электрооптического конвертера. После этого световой луч начинает движение по кабелям. В финальной точке своего маршрута луч попадает в оптоэлектронный конвертер, где преобразуется в электронные сигналы.
Различные типы оптоволоконных кабелей имеют различный диаметр сердцевины. Сердцевины с большим диаметром могут передавать больше лучей. Оптоволоконные кабели можно изгибать, однако следует убедиться, что кабель не изогнут слишком сильно, поскольку в этом случае передача световых лучей внутри кабеля может быть нарушена.

Какие бывают типы оптоволоконных кабелей?

Существует несколько типов оптоволоконных кабелей. Рассмотрим их все.

Multi-mode fibres with step-index profile (Многомодовые кабели со ступенчатым показателем преломления)

Многомодовые кабели со ступенчатым показателем преломления являются самыми простыми оптоволоконными кабелями. Они состоят из стеклянного ядра, имеющего постоянный индекс отражения. Данный тип кабеля позволяет одновременно передавать несколько лучей, которые отражаются с различной интенсивностью и передаются по зигзагообразной траектории. Однако индекс отражения остается постоянным.
По причине того, что лучи многократно преломляются под различными углами, скорость передачи данных снижается. Кабели данного типа обеспечивают пропускную способность до 100 MHz и позволяют передавать сигналы на расстояние до 1 километра. Диаметры ядра кабелей данного типа обычно составляют: 100, 120 или 400 µm.
Multi-mode fibres with graded index (Многомодовые кабели с градиентным показателем преломления).

Также как и предыдущий тип кабеля, данный кабель позволяет одновременно передавать множество сигналов, однако сигналы внутри оптоволокна преломляются не зигзагом, а по параболической траектории, что позволяет существенно увеличить скорость передачи данных. К минусам данных кабелей можно отнести более высокую стоимость. Кабели данного типа обычно применяются для построения сетей высокоскоростной передачи данных.
Диаметры ядра: 50 µm, 62,5 µm, 85 µm, 100 µm, 125 µm, 140 µm.

Single-mode fibres (Одномодовые кабели)

Одномодовые оптоволоконные кабели имеют очень небольшой диаметр ядра и позволяют одновременно передавать только один сигнал. Отсутствие преломлений положительно сказывается на скорости и дистанции передачи данных. Одномодовые кабели стоят достаточно дорого, но обеспечивают отличные показатели пропускной способности и дальности передачи данных, до100(Gbit/s)км.

Каковы преимущества использования оптоволоконных кабелей?
По сравнению с обычными кабелями оптоволокно обеспечивает такие преимущества как:
Устойчивость к радиопомехам и перепадам напряжения
Повышенный уровень прочности
Высокоскоростная передача данных на большие расстояния
Устойчивость к электромагнитным помехам
Совместимость с кабелями других типов

Волоконно-оптическая система работает путем передачи световых импульсов, генерируемых световым излучателем, расположенным на одном конце волокна. Эта система представляет собой структуру, состоящую из прозрачного, центрально расположенного сердечника из кварцевого стекла, окруженного оболочкой и специальным защитным покрытием.

Ниже вы узнаете какие функции выполняет волоконно-оптический кабель, детально рассмотрим преимущества оптоволокна, узнаем на какие виды он разделяется.

Оптическое волокно — строительство

Использование подходящих материалов в качестве сердечника и оболочки оптоволоконного кабеля, имеющих различные коэффициенты преломления, приводит к тому, что луч света движется только в ядре. Материал сердцевины имеет более высокий показатель преломления, и, таким образом, происходит полное внутреннее отражение света от оболочки до сердечника. Защитное покрытие изготовлено из термопластичных материалов для защиты оболочки. Различаются одномодовые и многомодовые волокна: в линиях электропередачи используются только одномодовые волокна, благодаря значительному снижению затухания, что важно для длинных линий.

Задачи

Основной целью использования волоконно-оптических кабелей в электроэнергетике является обеспечение связи между силовыми подстанциями. Это связано с использованием современной автоматизации для защиты линий электропередач от воздействия короткого замыкания. Защитная автоматика расположена на каждой электростанции, и для обеспечения ее нормальной работы требуется быстрое соединение между станциями. Высоковольтные воздушные линии электропередачи (110 кВ) и сверхвысокого напряжения (220 и 400 кВ) имеют значительную протяженность. Использование большего количества оптоволокна в линиях электропередачи, дает возможность аренды оптоволоконных линий другим операторам. Это позволяет создать глобальную волоконно-оптическую сеть, предназначенную для коммерческого использования (Интернет, телекоммуникации, мультимедиа и т.д.).

На видео: Как работает оптоволокно?

Преимущества, виды и типы оптического волокна

Интенсивный рост использования волоконно-оптических кабелей в мире продолжается уже более 40 лет. Это связано со многими преимуществами волоконной оптики. Наиболее важными являются: очень высокая пропускная способность одного волокна, низкое затухание сигнала даже на очень больших расстояниях, малые размеры и небольшой вес, полная устойчивость к радиопомехам и электромагнитному полю. Из-за актуальных экологических проблем, важной особенностью волокон является отсутствие какого-либо воздействия на окружающую среду, что очень важно при проектировании оптоволоконных линий. Эти соединения в значительной степени надежны, просты в использовании, обеспечивают безопасность на рабочем месте и значительную эффективность, поэтому они становятся все более популярными.

Типы проводов с оптическими волокнами в линиях электропередач

Волоконно-оптические кабели производятся в виде пучков, содержащих от десятка до нескольких сотен волокон в одном пучке. Кабели с оптоволоконными кабелями могут использоваться в силовых линиях в качестве: фазные проводники (под напряжением) или молниеотводы (заземляющие потенциальные проводники) и самонесущие диэлектрические (дополнительные кабели в линии, содержащей только волоконно-оптические кабели). Существует несколько типов проводников, связанных с оптическими волокнами.
OPGW (Optical Ground Wire — оптический провод заземления) — молниеотводы, обычно используемые в воздушных линиях электропередачи напряжением 110 кВ.

С точки зрения конструкции, различают два типа проводов:

• провода, состоящие из одной центральной трубки (из алюминиевой или нержавеющей стали), содержащей оптические волокна, и наружный слой из алюминиевых сплавов,
• шланги с раструбом из нержавеющей стали, они состоят из нескольких стальных проволок, образующих жилы и наружного слоя из алюминиевых сплавов. Оптические волокна помещаются в специальную трубку из нержавеющей стали и являются сердцевиной кабеля.

Наиболее важными преимуществами этих кабелей являются следующие:

• возможность применения в существующих линиях (в место обычных из стали и алюминиевых проводов типа AFL), в большинстве случаев без необходимости усиления конструкции колонны,
• простой монтаж, с использованием существующего кабеля,
• надежность и долговечность.

— оптоволоконные кабели без металлических элементов. Они сделаны из центрально расположенного сердечника FRP в форме стержня, окруженного несколькими трубками, содержащими оптические волокна.
Между внутренней и внешней оболочкой кабеля находятся очень прочные арамидные волокна, которые придают кабелям ADSS соответствующую механическую прочность.

Кабели ADSS характеризуются небольшим увеличением провисания. При выборе точки крепления кабелей ADSS, необходимо также учитывать распределение напряженности электрического поля между фазовыми проводами, так как в случае дождя или высокой влажности воздуха, наружная оболочка подвергается микроразрядам. Размещение проводов в зоне с слишком большим электрическим полем, приводит к быстрому разрушению их оболочки. Решением этой проблемы является использование полупроводниковых кабелей, которые из-за высокой напряженности электромагнитного поля обычно используются в линиях напряжением не более 110 кВ. При более высоком напряжении используются специальные кабели, изготовленные из материалов, устойчивых к воздействию электрического поля. При проектировании подвески кабелей ADSS на существующих линиях электропередач, необходимо учитывать дополнительное напряжение, воздействующее на несущие конструкции, и создать соответствующие усиления.

MASS (Metallic Aerial Self Supporting ) — самонесущие кабели из алюминиевой стальной проволоки в сочетании с оптоволокном. Они очень похожи на кабели OPGW, но не являются молниеотводом или электрической функцией в линии. По этой причине кабели MASS обычно свисают чуть ниже, чем фазовые провода.

Специальное применение оптических волокон

Контроль температуры в кабельных линиях

Одним из интересных применений волоконно-оптических волокон является система DTS (Distributed Temperature Sensing), используемая для контроля температуры высоковольтных кабельных линий. Этот метод основан на изменении затухания специальных волокон в зависимости от их температуры. В обратном проводнике силовых кабелей размещаются такие оптические волокна, которые подключены к специальному устройству, обеспечивающему оперативный мониторинг температуры жилы кабеля и нарушения структуры в его окружении, например, при выполнении работ вблизи кабельной линии (здесь используется явление демпфирования волокна в зависимости от деформации волокна). Данная система может быть использована сетевыми операторами в чрезвычайных ситуациях, когда возникает временная необходимость в нагрузке ЛЭП большим током. Эта информация позволяет оператору сети спланировать выключение линии и выполнить соответствующие ремонтные работы заранее. .

Оптоволокно — контроль температуры фазных проводников в воздушных линиях

Аналогичное решение может быть использовано в воздушных линиях электропередач. Специальное оптическое волокно, помещенное в проводник типа OPPC, позволяет определять фактическую температуру фазовых проводников при заданных погодных условиях. Мониторинг позволяет диспетчеру динамически загружать линию и в более широкой перспективе, так называемое, интеллектуальное управление сетью или «умные сети».

Привет, друзья! О том, что такое оптоволокно, уже писал наш гуру Интернета и беспроводных технологий Бородач (ссылка на статью обязательно будет ниже). Но мои коллеги решили, что Блондинка тоже должна написать на эту тему и заодно добавить знаний в свою красивую головку. Ну что ж, надо – значит, надо! Будем разбираться.

Определение для чайников

Оптоволокно – это тончайшие проводки (нити) из стекла или пластика, по которым переносится свет за счет внутреннего отражения. Кабель из оптического волокна используется как способ передачи информации на высокой скорости на большие расстояния (в прямом смысле слова «со скоростью света»). Так строятся волоконно-оптические линии связи (ВОЛС).

Факт из истории развития в России. Первая ВОЛС «Санкт-Петербург-Аберслунд» (город в Дании) была проложена компанией Ростелеком (тогда она называлась Совтелеком).

Сразу предлагаю посмотреть документальный фильм по теме:

Материалы

Стеклянное оптоволокно производится из кварца. Это обеспечивает следующие характеристики:

• Высокая оптическая проницаемость – это позволяет транслировать волны разных диапазонов;
• Минимальная потеря сигнала (малое затухание);
• Температурная устойчивость;
• Гибкость.

Для дальнего диапазона применяют халькогенидные стекла, калий цирконий фтористый или криолит калия.

Сейчас развивается производство оптоволокна из пластика. При этом сердцевину (ядро) делают из органического стекла, а оболочку из фторопластов. Недостатком полимерных материалов считают низкую пропускную способность в зонах с инфракрасным излучением.

Строение

Из чего состоит оптоволокно? Это круглая в разрезе нить, внутри которой есть ядро (сердцевина), снаружи покрытое оболочкой. Чтобы обеспечить полное внутреннее отражение, показатель преломления ядра должен быть выше того же параметра для оболочки. Как это работает – луч света, направленный в ядро, многократно отражается от оболочки.

Диаметр оптоволоконной нити, которая используется в телекоммуникациях, равен 124-126 микрон. При этом диаметр ядра может отличаться – все зависит от типа оптоволокна (об этом я расскажу в следующем разделе) и национальных стандартов.

1 микрон – это 0,001 мм. Я посчитала, получается, что диаметр всего 0,125 мм.

Виды и области применения

Оптическое волокно бывает двух типов (в зависимости от количества лучей в волокне – мод):

1. Одномодовое. Диаметр ядра – 7-10 микрон, светоотражение проходит в одной моде. Типы:

• Стандартное (с несмещенной дисперсией);
• Со смещенной дисперсией;
• С ненулевой смещенной дисперсией.

1. Многомодовое. Диаметр сердцевины – 50-62 микрон (зависит от национальных стандартов), излучение проходит по нескольким модам. Классифицируются на:

• Ступенчатые;
• Градиентные.

Этот раздел сложен для простого обывателя, но, если кому-то хочется разобраться подробнее, напишите в комментарии. Кто-то из ребят обязательно пояснит все, что было непонятно.

Основные направления, где применяется оптоволокно – это волоконно-оптическая связь и волоконно-оптический датчик. Другие области:

• Освещение;
• Формирование изображения;
• Создание волоконного лазера.

Как я понимаю, все же основная область применения – это построение магистралей оптоволоконных линий связи. Проще говоря, это линии, с помощью которых передается Интернет во всех крупных городах.

А вот что рассказывает познавательная передача для детей и взрослых «Галилео»:

Оптический кабель

Вот мы и подобрались к самой большой тайне современности – оптоволоконный кабель, который соединяет города и континенты и передает информацию со скоростью света. При этом к нам в квартиру Интернет попадает через витую пару, чаще всего из 8 проводков. Максимальная скорость будет достигать значения в 1 Гбит/сек.

Кто в теме, тот знает, что разместить 8-жильный провод можно не в каждый кабель-канал. В этом и есть основное преимущество оптоволокна. Оптический кабель в несколько раз тоньше витой пары и обеспечивает более высокую скорость (до 10 Гбит/с).

Вроде как провайдеры стали потихоньку переводить абонентов на оптоволокно – то есть «оптика» будет идти не только ДО подъезда, но и ПО нему до квартиры. Неприятная новость – для использования такого кабеля нужен специальный маршрутизатор.

По способу монтажа оптический кабель классифицируется на следующие виды:

• Прокладывается в земле;
• Ведется через коллекторы и канализационные трубы;
• Ведется под водой;
• Прокладывается по воздуху (подвесной).

В зависимости от использования и дальности сигнала оптоволоконный кабель бывает:

• Магистральный – создание длинных линий на большие расстояния;
• Зоновый – организация магистрали между регионами;
• Городской – схож с зоновым, но длина линии не больше 10 км;
• Полевой – прокладка как по воздуху, так и под землей;
• Водный – тут название говорит само за себя;
• Объектовый – используется для конкретного участка, прост в прокладке;
• Монтажный – применяется многомодовое градиентное оптоволокно.

Есть еще классификация по способу исполнения ядра и количеству волокон в нем. Я думаю, это вряд ли будет интересно, но, если что, коллеги расскажут и об этом – нужно только написать в комментарии.

Достоинства и недостатки

Напоследок давайте разберемся в плюсах и минусах оптоволоконного кабеля. Начнем с преимуществ:

• Малые потери при большой длине ретрансляционного участка;
• Возможность передачи информации по тысячам каналов;
• Малые размеры и масса;
• Высокая защищенность от помех и внешних воздействий;
• Безопасность.

А теперь о недостатках:

• Подверженность радиации, за счет чего возрастает затухание сигнала;
• Подверженность стекла водородной коррозии, что приводит к повреждениям материала и ухудшению свойств.

На этом можно заканчивать. Надеюсь, была полезной, а мой рассказ интересным. Всем пока!

В современном мире информация имеет огромное значение. На ней построена культура, общение, быт и экономика. При этом скорость получения информации должна быть максимально высокой, чтобы полностью удовлетворить запросы современности и поддерживать темп развития новых технологий. Именно поэтому большинство Интернет-провайдеров заменяют свои проводные системы на оптоволоконный кабель.

Назначение

Данный тип проводников рассчитан только на передачу светового импульса, который несет определенную информацию. Именно поэтому его используют для передачи данных, а не в качестве питающей системы. При этом позволяет увеличить скорость по сравнению с металлическим проводником в несколько раз, а при своей работе не имеет побочных эффектов в виде потери качества на больших расстояниях или нагрева проводника. Самым же большим преимуществом является то, что на посылаемый сигнал практически невозможно повлиять со стороны, а значит, он не подвергается воздействию блуждающих токов и не нуждается в экранировании.

Принцип действия

Работу подобного проводника в домашних условиях можно наблюдать в оптоволоконных лампах-ночниках. По специальным проводникам проходит световой импульс, который может обладать не только определенной периодичностью, но и цветом. В это время на другом конце его принимает устройство, преобразующее сигнал в необходимую форму.

Прокладка оптоволоконного кабеля

В настоящее время существует большое количество различных типов данного проводника, который отличается типом скрутки, наличием дополнительной оболочки и бронирования. Фактически можно сказать, что оптоволоконный кабель имеет такие же параметры, как и обычный проводник подобного типа, и требует одинакового процесса укладки. Однако при этом стараются избегать большого количества изгибов и витков, а также не производят работы на участках, подверженных сильному механическому воздействию.

Монтаж оптоволоконного кабеля

В отличие от металлических проводников, которые соединяются между собой способом скрутки, данный тип кабеля предполагает наличие специальных муфт или соединителей. Это связанно именно со способом передачи данных и материалом, который требует точной стыковки. Такие трудности при соединении можно назвать единственным недостатком, который имеет оптоволоконный кабель. При этом его цена постоянно уменьшается, в то время как стоимость металлических проводников постоянно возрастает.

Область применения

В наше время такой тип кабеля часто применяют для присоединения к сети Интернет. Он позволяет получить наибольшую скорость передачи данных, даже на значительном удалении от ретранслятора, и обеспечить стабильную связь. Большинство современных провайдеров повсеместно занимаются заменой всех своих старых линий на новые маршруты, основанные на применении оптоволоконного кабеля. Такие компании могут предложить своим пользователям качественное и высокоскоростное подключение к сети, и поэтому они пользуются большой популярностью.
