Для организации безотказно действующего внутридомового электроснабжения необходимо выделить отдельные ветки. Каждую линию нужно оснастить собственным прибором защиты, оберегающим изоляцию кабеля от оплавления. Однако не все знают, какое устройство приобрести. Согласны?

Все про выбор автоматов по мощности нагрузки вы узнаете из представленной нами статьи. Мы расскажем, как определить номинал для поиска выключателя необходимого класса. Учет наших рекомендаций гарантирует покупку требующихся устройств, способных исключить угрожающие ситуации при эксплуатации проводки.

Электроснабжающие организации осуществляют подключение домов и квартир, выполняя работы по подведению кабеля к распредщиту. Все мероприятия по монтажу разводки в помещении выполняют его владельцы, либо нанятые специалисты.

Чтобы подобрать автомат для защиты каждой отдельной цепи необходимо знать его номинал, класс и некоторые другие характеристики.

Основные параметры и классификация

Бытовые автоматы устанавливают на входе в низковольтную электрическую цепь и предназначены они для решения следующих задач:

• ручное или электронное включение или обесточивание электрической цепи;
• защита цепи: отключение тока при незначительной длительной перегрузке;
• защита цепи: мгновенное отключение тока при коротком замыкании.

Каждый выключатель имеет характеристику, выраженную в амперах, которую называют (I n ) или “номинал”.

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / I n ,

где I – реальная сила тока.

• K < 1.13: отключение (расцепление) не произойдет в течение 1 часа;
• K > 1.45: отключение произойдет в течение 1 часа.

Эти параметры зафиксированы в п. 8.6.2. ГОСТ Р 50345-2010. Чтобы узнать за какое время произойдет отключение при K>1.45 нужно воспользоваться графиком, отражающим времятоковую характеристику конкретной модели автомата.

При длительном превышении током значения номинала выключателя в 2 раза, размыкание произойдет за период от 8 секунд до 4-х минут. Скорость срабатывания зависит от настройки модели и температуры среды

Также у каждого типа автоматического выключателя определен диапазон тока (I a ), при котором срабатывает механизм мгновенного расцепления:

• класс “B”: I a = (3 * I n .. 5 * I n ];
• класс “C”: I a = (5 * I n .. 10 * I n ];
• класс “D”: I a = (10 * I n .. 20 * I n ].

Устройства типа “B” применяют в основном для линий, которые имеют значительную длину. В жилых и офисных помещениях используют автоматы класса “С”, а приборы с маркировкой “D” защищают цепи, где есть оборудование с большим пусковым коэффициентом тока.

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном присутствуют два вида расцепителей: тепловой и электромагнитный.

Биметаллический расцепитель имеет форму пластины, созданной из двух токопроводящих металлов с различным тепловым расширением. Такая конструкция при длительном превышении номинала приводит к нагреву детали, ее изгибу и срабатыванию механизма размыкания цепи.

У некоторых автоматов с помощью регулировочного винта можно изменить параметры тока, при котором происходит отключение. Раньше этот прием часто применяли для “точной” настройки устройства, однако эта процедура требует углубленных специализированных знаний и проведения нескольких тестов.

Вращением регулировочного винта (выделен красным прямоугольником) против часовой стрелки можно добиться большего времени срабатывания теплового расцепителя

Сейчас на рынке можно найти множество моделей стандартных номиналов от разных производителей, у которых времятоковые характеристики немного отличаются (но при этом соответствуют нормативным требованиям). Поэтому есть возможность подобрать автомат с нужными “заводскими” настройками, что исключает риск неправильной калибровки.

Электромагнитный расцепитель предотвращает перегрев линии в результате короткого замыкания. Он реагирует практически мгновенно, но при этом значение силы тока должно в разы превышать номинал. Конструктивно эта деталь представляет собой соленоид. Сверхток генерирует магнитное поле, которое сдвигает сердечник, размыкающий цепь.

Соблюдение принципов селективности

При наличии разветвленной электрической цепи можно организовать защиту таким образом, чтобы при коротком замыкании произошло отключение только той ветви, на которой возникла аварийная ситуация. Для этого применяют принцип селективности выключателей.

Наглядная схема, показывающая принцип работы системы автоматических выключателей с реализованной функцией селективности (выборочности) срабатывания при возникновении короткого замыкания

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0.02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0.25 – 0.6 с или выполнен по специальной “селективной” схеме в соответствии со стандартом DIN VDE 0641-21.

Для гарантированного обеспечения лучше использовать автоматы от одного производителя. Для выключателей единого модельного ряда существуют таблицы селективности, которые указывают возможные комбинации.

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE (“земля”). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Автоматы в щитке крепят на специально отведенную для этого DIN-рейку. Она обеспечивает компактность и безопасность подключения, а также удобный доступ к выключателю

Автоматы устанавливают следующим образом:

• однополюсные на фазу;
• двухполюсные на фазу и нейтраль;
• трехполюсные на 3 фазы;
• четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

• устанавливать однополюсные автоматы на нейтраль;
• заводить в автомат провод PE;
• устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и , функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого . Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

Счетчик электроэнергии и автоматические выключатели устанавливают в распределительном щите, который отвечает всем требованиям безопасности и легко может быть вписан в интерьер помещения

При выборе места для размещения необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Расчет необходимого номинала

Основная защитная функция автоматического выключателя распространяется на проводку, поэтому подбор номинала осуществляют по сечению кабеля. При этом вся цепь должна обеспечить штатную работу подключенных к ней приборов. Расчет параметров системы несложен, но надо учесть много нюансов, чтобы избежать ошибок и возникновения проблем.

Определение суммарной мощности потребителей

Один из главных параметров электрического контура – максимально возможная мощность подключенных к ней потребителей электроэнергии. При расчете этого показателя нельзя просто суммировать паспортные данные устройств.

Активная и номинальная компонента

Для любого прибора, работающего от электричества, производитель обязан указать активную мощность (P ). Эта величина определяет количество энергии, которая будет безвозвратно преобразована в результате работы аппарата и за которую пользователь будет платить по счетчику.

Но для приборов с наличием конденсаторов или катушки индуктивности есть еще одна мощность с ненулевым значением, которую называют реактивной (Q ). Она доходит до устройства и практически мгновенно возвращается обратно.

Реактивная компонента не участвует при подсчете использованной электроэнергии, но совместно с активной формирует так называемую “полную” или “номинальную” мощность (S ), которая дает нагрузку на цепь.

cos(f) – параметр, с помощью которого можно определить полную (номинальную мощность) по активной (потребляемой). Если он не равен единице, то его указывают в технической документации к электроприбору

Повышенные стартовые токи

Следующей особенностью некоторых типов бытовой техники является наличие трансформаторов, электродвигателей или компрессоров. Такие устройства при начале работы потребляют пусковой (стартовый) ток.

Его значение может в несколько раз превышать стандартные показатели, но время работы на повышенной мощности невелико и обычно составляет от 0.1 до 3 секунд. Такой кратковременный всплеск не приведет к срабатыванию теплового расцепителя, но вот электромагнитный компонент выключателя, отвечающий за сверхток КЗ, может среагировать.

Особенно эта ситуация актуальна для выделенных линий, к которым подключают оборудование типа деревообрабатывающих станков. В этом случае нужно посчитать ампераж и, возможно, имеет смысл использовать автомат класса “D”.

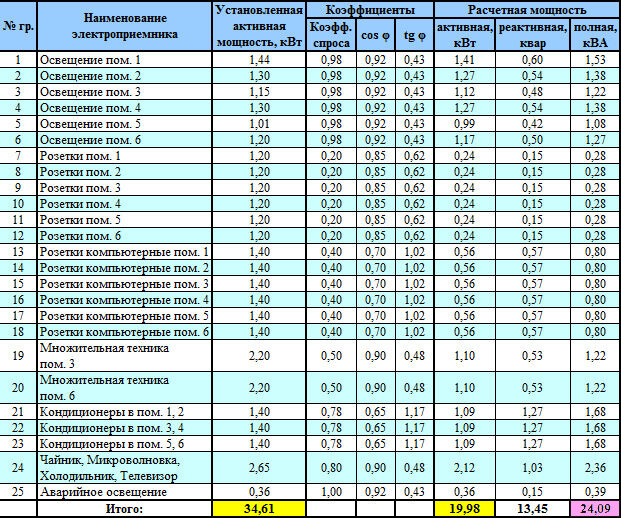

Учет коэффициента спроса

Для цепей, к которым подключено большое количество оборудования и отсутствует устройство, которое потребляет наибольшую часть тока, используют коэффициент спроса (ks ). Смысл его применения заключается в том, что все приборы не будут работать одновременно, поэтому суммирование номинальных мощностей приведет к завышенному показателю.

Коэффициент спроса на группы электропотребителей установлен в п. 7 СП 256.1325800.2016. На эти показатели можно опираться и при самостоятельном расчете максимальной мощности

Этот коэффициент может принимать значение равное или меньшее единице. Вычисления расчетной мощности (P r ) каждого прибора происходит по формуле:

P r = ks * S

Суммарную расчетную мощность всех приборов применяют для вычисления параметров цепи. Использование коэффициента спроса целесообразно для офисных и небольших торговых помещений с большим числом компьютеров, оргтехники и другой аппаратуры, запитанной от одного контура.

Для линий с незначительным количеством потребителей этот коэффициент не применяют в чистом виде. Из подсчета мощности убирают те устройства, чье включение одновременно с более энергозатратными приборами маловероятно.

Так, например, мало шансов на единовременную работу в жилой комнате с утюгом и пылесосом. А для мастерских с небольшим числом персонала в расчет берут только 2-4 наиболее мощных электроинструмента.

Вычисление силы тока

Выбор автомата производят по максимальному значению силы тока, допустимому на участке цепи. Необходимо получить этот показатель, зная суммарную мощность электропотребителей и напряжение в сети.

Согласно ГОСТ 29322-2014 с октября 2015 года значение напряжения должно быть равным 230 В для обыкновенной сети и 400 В – для трехфазной. Однако в большинстве случаев, до сих пор действуют старые параметры: 220 и 380 В соответственно. Поэтому для точности расчетов необходимо провести замеры с применением вольтметра.

Еще одной проблемой, особенно актуальной для , является предоставление электроснабжения с недостаточным напряжением. Замеры на таких проблемных объектах могут показывать значения, выходящие за определенный ГОСТом диапазон.

Более того, в зависимости от уровня потребления соседями электричества, значение напряжения может сильно меняться в течение короткого времени.

Это создает проблему не только для функционирования приборов, но и для . При падении напряжения некоторые устройства просто теряют в мощности, а некоторые, у которых присутствует входной стабилизатор, увеличивают потребление электричества.

Качественно провести расчеты необходимых параметров цепи в таких условиях сложно. Поэтому либо придется прокладывать кабели с заведомо большим сечением (что дорого), либо решать проблему через установку входного стабилизатора или подключение дома к другой линии.

Стабилизатор устанавливают рядом с распределительным щитом. Часто бывает, что это единственный способ получить нормативные значения напряжения в доме

После того как была найдена общая мощность электроприборов (S ) и выяснено значение напряжения (U ), расчет силы тока (I ) проводят по формулам, являющихся следствием закона Ома:

I f = S / U f для однофазной сети

I l = S / (1.73 * U l) для трехфазной сети

Здесь индекс “f ” означает фазные параметры, а “l ” – линейные.

Большинство трехфазных устройств используют тип подключения “звезда”, а также именно по этой схеме функционирует трансформатор, выдающий ток для потребителя. При симметричной нагрузке линейная и фазная сила будут идентичны (I l = I f ), а напряжение рассчитывают по формуле:

U l = 1.73 * U f

Нюансы подбора сечения кабеля

Качество и параметры проводов и кабелей регулирует ГОСТ 31996-2012. По этому документу для выпускаемой продукции разрабатывают ТУ, где допускается некоторый диапазон значений базовых характеристик. Изготовитель обязан предоставить таблицу соответствия сечения жил и максимальной безопасной силы тока.

Максимально допустимая сила тока зависит от сечения жил проводов и способа монтажа. Они могут быть проложены скрытым (в стене) или открытым (в трубе или коробе) способом

Выбирать кабель необходимо так, чтобы обеспечить безопасное протекание тока, соответствующего расчетной суммарной мощности электроприборов. Согласно ПУЭ (правила устройства электроустановок) минимальное , используемых в жилых помещениях, должно быть не менее 1,5 мм 2 .

Стандартные размеры имеют следующие значения: 1,5; 2,5; 4; 6 и 10 мм 2 .

Иногда есть резон использовать провода с сечением на шаг больше, чем минимально допустимое. В этом случае существует возможность подключения дополнительных приборов или замена уже существующих на более мощные без дорогостоящих и длительных работ по прокладке новых кабелей.

Расчет параметров автомата

Для любой цепи должно быть выполнено следующее неравенство:

I n <= I p / 1.45

Здесь I n – номинальный ток автомата, а I p – допустимый ток для проводки. Это правило обеспечивает гарантированное расцепление при длительном превышении допустимой нагрузки.

Неравенство “In <= Ip / 1.45” является основным условием при комплектовании пары “автомат – кабель”. Пренебрежение этим правилом может привести к возгоранию проводки

В этом случае последовательность действий следующая:

1. Вычисление суммарной силы тока подключенных к сети электроприборов.
2. Выбор автомата с номиналом не меньше, чем вычисленная величина.
3. Подбор сечения кабеля по номиналу автомата.

1. S = 4 кВт; I = 4000 / 220 = 18 A;
2. I n = 20 A;
3. I p >= I n * 1.45 = 29 A; D = 4 мм 2 .

Если проводка уже проложена, то последовательность действий другая:

1. Определение допустимого тока при известном сечении и способе прокладки проводки по предоставленной производителем таблице.
2. Подбор автоматического выключателя.
3. Вычисление мощности подключаемых устройств. Комплектование группы приборов таким образом, чтобы суммарная нагрузка на цепь была меньше номинала.

Пример. Пусть проложены два одножильных кабеля открытым способом, D = 6 мм 2 , тогда:

1. I p = 46 A;
2. I n <= I p / 1.45 = 32 A;
3. S = I n * 220 = 7.0 кВт.

В пункте 2 последнего примера есть незначительное допустимое приближение. Точное значение I n = I p / 1.45 = 31.7 A округлено до значения 32 A.

Выбор между несколькими номиналами

Иногда возникает ситуация, когда можно выбрать несколько автоматов с разными номиналами для защиты контура. Например, при суммарной мощности электроприборов 4 кВт (18 A) была с запасом выбрана проводка с сечением медных жил 4 мм 2 . Для такой комбинации можно поставить выключатели на 20 и 25 A.

Если схема разводки электрики предполагает наличие многоярусной защиты, то нужно выбирать автоматы так, чтобы значение номинала вышестоящего (на рисунке он справа – 25 A) было больше, чем у выключателей более низких уровней

Плюсом выбора выключателя с наивысшим номиналом является возможность подключения дополнительных приборов без изменения элементов контура. Чаще всего так и поступают.

В пользу выбора автомата с меньшим номиналом говорит тот факт, что его тепловой расцепитель быстрее среагирует на повышенный показатель силы тока. Дело в том, что у некоторых приборов может возникнуть неисправность, которая приведет к росту потребления энергии, но не до значения короткого замыкания.

Например, поломка подшипника двигателя стиральной машины приведет к резкому увеличению тока в обмотке. Если автомат быстро среагирует на превышение разрешенных показателей и произведет отключение, то мотор не сгорит.

Выводы и полезное видео по теме

Конструкция автоматического выключателя и его классификация. Понятие времятоковой характеристики и подбор номинала по сечению кабеля:

Расчет мощности приборов и выбор автомата с использованием положений ПУЭ:

К выбору автоматического выключателя нужно отнестись ответственно, так как от этого зависит безопасность работы электросистемы дома. При всем множестве входных параметров и нюансов расчета необходимо помнить, что основная защитная функция автомата распространяется на проводку.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Делитесь полезной информацией, которая может пригодиться посетителям сайта. Расскажите о собственном опыте в выборе автоматических выключателей для защиты дачной или домашней электропроводки.

Автоматический выключатель является серьезным оборудованием, к выбору которого следует отнестись с большой ответственностью. Это связано с тем, что короткое замыкание или сильный скачок напряжения приводит к возгоранию, выходу из строя бытовых и других приборов. Кроме этого, возгорание проводки – причина возникновения пожара в доме.

Рабочий механизм, как правило, срыт в пластмассовом корпусе. Данный материал для создания корпуса был выбран по причине хороших диэлектрических свойств. Внутренний механизм в открытом состоянии несет с собой опасность, так как через него проходит электричество.

Автоматический выключатель предназначен для выполнения следующих функций:

1. Для обесточивания сети при помощи ручного нажатия на выключатель.
2. Для автоматического обесточивания помещения при коротком замыкании или скачке напряжения.

Стоит отметить, что подобное приспособление имеет достаточно простую конструкцию, и оно не проводит фильтрацию подаваемого напряжения для выявления неправильной частоты или низкого показателя напряжения. Срабатывание происходит только при КЗ и скачке в большую сторону напряжения.

Как выбрать?

Определив важные показатели, можно провести обоснованный выбор автоматических выключателей.

Выбор можно провести по нижеприведенным показателям:

1. По сечению провода . Определенное сечение провода определяет возможные показатели нагрузки и силы тока. В данном случае, следует выбирать автомат, который проводит выключение сети при возникновении силы тока, который не превышает показателя максимального силы тока в проводе. Примером можно назвать провод, сечение которого составляет 1 кв. мм. Величина нагрузки может составлять 10 кВт. Если максимальный показатель силы, который пройдет через провод, будет составлять 10 А, то автомат должен быть рассчитан на выключение при возникновении тока около 9,5 А. Если не провести выбор с учетом подобной информации, автомат сработает только при коротком замыкании. Однако, значение тока, при КЗ значительно превышает допустимого показателя при повышении нагрузки. Увеличение нагрузки приведет к возгоранию проводки.
2. По току короткого замыкания. Даже профессионалы в данной области не всегда проводят выбор автоматического выключателя по номинальному значению тока короткого замыкания. Как правило, подобное значение указывается в технической документации или на маркировке в виде цифры. Предельный ток КЗ – максимальное значение, при котором будет проведен автоматический разрыв цепи. Важно отметить, что по этому показателю зачастую проводят выбор при установке в промышленных помещениях, так как КЗ может возникать в непосредственной близости с подстанцией. В жилых домах, значение тока КЗ относительно небольшое, что значительно облегчает выбор.
3. Выбор по показателю мощности. Для того, чтобы провести выбор по мощности, следует воспользоваться специальными таблицами. Подобный таблицы позволяют провести выбор на основании следующих данных: величина напряжения и количество фаз, количество полюсов, мощность нагрузки. По пересечению вышеуказанных показателей можно найти значение, который должен обрывать автоматический выключатель. Как и ранее было отмечено, суммарная мощность может быть рассчитана путем учета потребительской мощности всех подключенных электроприборов.

Вся информация об автоматических выключателях содержится в спецификации или маркировке.

Виды

Автоматические выключатели позволяют защитить как оборудование, так и проводку конечного потребителя от короткого замыкания и высоких показателей напряжения.

Основная классификация заключается в предназначении рассматриваемого оборудования:

1. Класс «В» часто используется в бытовых условиях. Этот вариант исполнения не предназначен для сильных токов, при возникновении минимального короткого замыкания происходит размыкание цепи. Большая чувствительность определяет то, что модели класса «В» не используются в промышленности, где скачок напряжения может возникнуть вследствие включения или выключения оборудования большой мощности. Большая чувствительность позволяет защитить бытовые приборы и электронику, к примеру, компьютеры от перегорания.
2. Класс «С» считается общепромышленным вариантом исполнения, применяется в сетях, где также нужно контролировать напряжение в сети в пределах небольшого диапазона.
3. Класс «D» используется в сети, к которой происходит подключение электродвигателя с большим показателем пусковой мощности. Этот класс используется также в промышленности и имеет небольшой диапазон возможного отклонения от нормального значения.

По виду подаваемого тока можно выделить три категории рассматриваемого выключателя:

1. Для сети переменного тока.
2. Для сети постоянного тока.
3. Универсальный вариант исполнения.

По числу полюсов можно выделить:

• однополюсный;
• двухполюсный;
• трехполюсный;
• четырехполюсный;

Также, классификация проводится по типу расцепителя :

1. Максимальное расцепление.
2. Независимое расцепление.
3. Минимальное или нулевое расцепление.

В зависимости от ситуации, может понадобиться промежуток времени, который нужно выдержать после изменения показателей подаваемого электричества до его отключения.

По этому показателю можно провести следующую классификацию:

1. Без выдержки.
2. С выдержкой в независимости от показателей подаваемого напряжения.
3. С выдержкой , которая является обратным значением подаваемого электричества.

Вышеуказанные виды автоматических выключателей повсеместно используются в быту и промышленности, но при этом есть несколько нюансов, которые стоит учитывать при их выборе.

расцепитель

Кроме этого, следует обратить внимание на тип установленного размыкателя . Он является основным рабочим органом, проводит размыкание цепи при определенных значениях.

Данный элемент конструкции различается по спецификации действия и диапазону тока, можно провести нижеприведенную классификацию:

1. Электромагнитный тип пользуется большой популярностью, так как в считанные доли секунд проводит разъединение цепи. В конструкцию входит катушка и сердечник, также пружина. Сердечник при определенных условиях втягивается, и пружина воздействует на расцепляющее устройство.
2. Биметаллический тепловой вариант исполнения – зачастую устанавливается для автоматов, которые реагируют на ток, величина которого может привести к разрушению кабеля. На короткое замыкание он также реагирует. Однако, точность работы подобного размыкателя небольшая. Примером можно назвать случай, когда по кабелю, который имеет сечение для 16 А, проходит ток величиной 20 А – выключение произойдет через несколько десятков минут. Если величина тока будет 35 А, то выключение произойдет мгновенно.
3. Полупроводниковый используется крайне редко при изготовлении бытовых выключателей. Расцепление происходит при работе специального блока полупроводниковых реле.

Стоит отметить, что при маркировке редко происходит указание того, какой тип размыкателя использовался при производстве. Для этого следует ввести номер модели и изучить спецификацию.

Критерии выбора

Как ранее уже было отмечено, важно провести правильный выбор выключателя. Это связано с тем, что при неправильном выборе он может либо не сработать в нужный момент, или постоянно срабатывать от перегрузки.

Также, есть вероятность его выхода из строя.

Провести выбор автоматического выключателя можно по следующим показателям:

1. Количество полюсов . Важным показателем можно назвать то, сколько есть полюсов. Их количество зависит от того, к какому типу сети проводится подключение. Одно- и двухполюсные варианты исполнения применяются исключительно в однофазной сети. Трех- и четырехполюсные нужно использовать в трехфазной сети. Част,о проводится их подключение к системе с заземлением нейтрали. Для бытового использования подойдут и автоматы с 1 или 2 полюсами.
2. Номинальное напряжение автомата. Он определяет то, на какое напряжение рассчитано рассматриваемое оборудование. В независимости от того, в каком месте установлен автомат и для каких задач его устанавливают, следует учитывать, что минимальное напряжение автомата должно быть равным или больше напряжения сети.
3. Максимальный рабочий ток . Еще важным показателем, который стоит учитывать, можно назвать максимальный ток. Выбор по нему проводится с учетом следующего нюанса: номинальный показатель должен быть больше максимальному значению силы тока, который может проходить по одному из защищенных участков сети на протяжении длительного или короткого промежутка времени. Для того, чтобы определить величину максимального тока, который может возникнуть в сети, следует провести расчет максимальной мощности. Для этого, проводится суммирование всех показателей мощности приборов, которые подключаются к участку. Согласно принятым расчетам, при сети 220 В, нагрузка 1 кВт определяет максимальную силу тока 5 А. В трехфазной сети с напряжением 380 В при той же нагрузке, мощность составляет 3 А. С помощью этих данных можно провести приблизительный расчет того, какой максимальный ток может возникнуть в цепи.
4. Отключающая способность – еще один параметр, по которому проводится выбор. Для того, чтобы провести выбор по данному показателю, стоит провести расчет номинального тока. Автомат должен быть способен отключить подачу электроэнергии, значение силы которой превысит показатель силы короткого замыкания в точке установленного прибора.

Вышеприведенные критерии выбора касаются бытовых вариантов исполнения.

Для промышленных дополнительно проводят расчет нижеприведенных данных:

1. Термическую стойкость.
2. Электродинамическую стойкость.

Данные расчеты проводятся по причине того, что сильная нагрузка при длительном воздействии могут привести к нагреву элементов автомата. Чаще всего, проводят производство выключателей с номинальными значениями тока: от 4 до 100 или 160 А. Бытовые выключатели производят с номиналом от 16 до 25 А и возможность отключения электричества со значением силы до 3 кА.

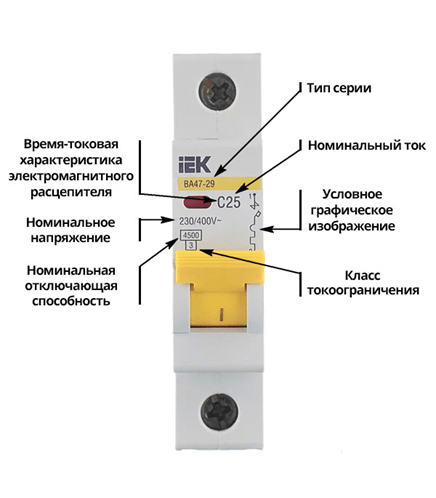

Маркировка выключателей

В независимости от того, кто является производителем, на корпусе проводится нанесение определенной маркировки.

Подобная маркировка заключается в следующем:

1. С 16. Стандарт, по которой проводится установка. Буква означает кратность максимального тока. Цифровое значение в данном случае означает номинальное значение тока, единица измерения Ампер. В этом случае, 16 Ампер может проходить через прибор в рабочем режиме.
2. Цифра «3» означает класс по скорости срабатывания. Чем выше показатель, тем лучше.
3. «4500» – цифра, которая должна обязательно быть в маркировке. Данный показатель измеряется в Амперах, указывает максимальное значение тока, при котором срабатывает автоматический выключатель.
4. Наносится серия модуля для того, чтобы можно было узнать все особенности прибора.
5. Указывается номинальное напряжение.
6. Наносится условное обозначение , которое используется при создании схемы.

Все модели должны иметь подобное обозначение, которое наносят на корпус. Зачастую, производитель наносит также свой бренд.

Автоматический выключатель - это устройство, обеспечивающее защиту электропроводки и потребителей (электрических приборов) от коротких замыканий и перенагрузки электросети. Бытует ошибочное мнение, что автоматический выключатель обеспечивает защиту электроприборов от неполадок в сети. Это чушь, тут скорее наоборот, автоматический выключатель защищает проводку от самих потребителей, ведь перенагрузку электросети создают сами потребители.

У каждого автоматического выключателя есть свои технические характеристики, но чтобы сделать правильный выбор автоматического выключателя, нужно понимать и учитывать всего три: это номинальный ток, класс автомата и отключающая способность .

Разберем их по порядку.

Номинальный ток In - это сила тока, которую может пропустить через себя автомат. При превышении номинального тока, происходит размыкание контактов автоматического выключателя, вследствие чего обесточивается участок цепи. По стандартам, отключение автоматического выключателя должно происходить при силе тока в 145% от номинального. Самые распространенные автоматы с номинальным током в 6; 10; 16; 20; 25; 32; 40; 50; 63 А.

Класс автомата - это кратковременное значение силы тока, при котором автомат не срабатывает. Что это значит? Существует такое понятие как пусковой ток . Пусковой ток - это ток, который кратковременно потребляет электроприбор при запуске. Пусковой ток может во много раз превосходить номинальный ток прибора. Например, при включении лампочки в 60 Вт, создается пусковой ток в 10-12 раз больше от рабочего. Это значит, что на протяжении нескольких секунд, лампочка будет потреблять не 0.27 А, а 2.7-3.3 А. Для того чтобы компенсировать пусковые токи и используются классы автоматов.

Существуют 3 класса автоматических выключателей:

1. класс B (превышение пускового тока в 3-5 раз от номинального)

2. класс C (превышение пускового тока в 5-10 раз от номинального)
3. класс D (превышение пускового тока в 10-50 раз от номинального)

Самый оптимальный класс для жилых и коммерческих помещений - это C класс.

Отключающая способность - это предельное значение тока короткого замыкания, которое может выдержать автоматический выключатель без потери работоспособности. На нашем рынке распространенны автоматические выключатели с отключающей способностью в 4,5 кА (килоампер). Но в Европе такие автоматы к установке запрещены, там они должны быть минимум в 6 кА. Если посмотреть на практике, то вполне хватает и 4,5 кА, так как в быту ток короткого замыкания редко превышает 1 кА. Если хотите соответствия стандартам, то выбирайте автомат на 6 кА и больше, если хотите по экономней, то автомат на 4,5 кА самое то.

Расчет автоматического выключателя.

Автоматический выключатель можно рассчитывать двумя методами: по силе тока потребителей или по сечению используемой проводки.

Рассмотрим первый способ - расчет автомата по силе тока .

Первым шагом, нужно подсчитать общую мощность, которую нужно повесить на автомат. Для этого суммируем мощность каждого электроприбора. Например, нужно рассчитать автомат на жилую комнату в квартире. В комнате находится компьютер (300 Вт), телевизор (50 Вт), обогреватель (2000 Вт), 3 лампочки (180 Вт) и еще периодически будет включаться пылесос (1500 Вт). Плюсуем все эти мощности и получаем 4030 Вт.

Вторым шагом рассчитываем силу тока по формуле I=P/U
P - общая мощность
U - напряжение в сети

Рассчитываем I=4030/220=18,31 А

Выбираем автомат, округляя значение силы тока в большую сторону. В нашем расчете это автоматический выключатель на 20 А.

Рассмотрим второй метод - подбор автомата по сечению проводки .

Этот метод намного проще предыдущего, так как не нужно производить никаких расчетов, а значения силы тока брать из таблицы (ПУЭ табл.1.3.4 и 1.3.5.)

Предназначение автоматического выключателя (далее АВ) – это защита электропроводки, электрооборудования от короткого замыкания (далее КЗ) и перегруза. Если не использовать такие выключатели в сети, то со временем может произойти авария, то есть замыкание электропроводки, электроприборов или электроинструментов. Если не замыкание, то перегрузка в работе электрооборудования.

В первом и втором случаи, произойдет нагрев провода или кабеля, а значит изоляция расплавится. Провода замкнутся, произойдет КЗ, а значит огонь, искры и в итоге пожар.

Чтобы этого не произошло и применяют АВ, как защиту от возможных не приятных последствий.

Как же АВ защищает электропроводку и электрические приборы, инструменты? Если, попросту говоря, внутри этого выключателя есть специальное устройство, которое обеспечивает моментальное отключение подачи напряжения если есть проблема КЗ или перегруза.

АВ бывают:

• однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
• двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту такие автоматы не используются;
• трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
• четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.

Выбор автоматического выключателя по току

По номинальному току АВ

Промышленность изготавливает большое разнообразие автоматических выключателей по номинальному току: 0,5А; 1А; 1,6А; 2А; 3,15А; 4А; 5А; 6А; 10А; 16А; 20А; 25А; 32А; 40А; 50А; 63А. В быту используется в основном от 6А до 40А.

При покупке АВ нужно выбирать такой номинал, чтобы он срабатывал до того момента, когда ток не превышал бы возможности электропроводки.

Поэтому нужно знать, какого сечения нужно прокладывать провод (кабель) до потребителя или группы потребителей и их мощности. От этого будет зависеть номинал АВ.

Таблица 1.

Выбор АВ по току короткого замыкания

Вы можете приобрести АВ с номиналом короткого замыкания: 3 000, 4 500, 6 000, 10 000 Ампер. Выбор АВ с нужным номиналом зависит от длины кабельной или воздушной линии от ТП (Трансформаторной подстанции) до вашего дома, квартиры или коттеджа.

Если ТП располагается рядом, то токи КЗ очень велики, поэтому нужно приобретать автомат с отсечкой 10 000 А. В частном секторе домовладений большая протяженность воздушных линий электропередач, поэтому нужно использовать автоматический выключатель с током КЗ – 4 500 А. В других случаях усредненную величину – 6 000 А.

Электромагнитный расцепитель

Электромагнитный расцепитель – это такая деталь внутри АВ, которая при коротком замыкании (КЗ) размыкает электрическую цепь. Расцепители делятся на категории. Мы рассмотрим те категории, которые используются чаще всего:

В – происходит размыкание цепи, когда номинальный ток превышается в 3 – 5 раз;

С – превышается в 5 – 10 раз;

D – превышается в 10 – 20 раз.

Выбор автоматического выключателя по мощности: таблица

Чтобы выбрать АВ по мощности (Р) нужно рассчитать по формуле ток нагрузки, затем по полученным данным выбрать автомат большего значения.

Пример выбора автоматического включателя

Для начала нужно подсчитать сумму всех мощностей для которой нужно подобрать АВ. К автоматическому выключателю в квартирном щитке подключен провод, который идет на кухню, где через розетки подключаются чайник мощностью 2,2 кВт, микроволновая печь – 700 Вт, хлебопечь – 720 Вт. Суммарная мощность потребителей электроэнергии 3 620 Вт = 3,62 кВт. Расчет тока будем производить по формуле:

I – потребляемый ток;

P – общая мощность потребителей;

U – напряжение в сети.

I = 3 620/220 = 16,4А

Как видите потребляемый ток нагрузки равен 16,4 А. И сходя из этого можно подобрать АВ. Автомат на 16 А можно взять, но он будет работать на самом пределе. Любой автомат устроен так, что указанный номинальный ток загрублен на 13 % и при перегрузке он какое-то время будет работать. Зачем брать АВ, который будет работать на пределе. Нужно брать с запасом. Следующий номинал АВ – 20 А.

Чтобы определить более точную нагрузку, нужно заглянуть в паспорт или взять данные с шильдика, который есть на всех электроприборах.

Посмотрите таблицу мощностей для выбора АВ по номиналу.

Таблица 2.

Выбор автомата по сечению кабеля - таблица

Промышленность изготавливает определенные сечения провода или кабеля. Каждое сечение проводника имеет определенную нагрузку по току. С помощью определенного сечения так же можно подобрать автоматический выключатель (АВ) по номиналу. Если вы не уверены в сечении определенного провода или кабеля, то это дело можно вычислить с .

Легче всего использовать таблицу, где вы сразу определите, какой АВ вам нужен. В таблице данные без учета длины провода (кабеля).

Таблица 3.

Главное в подборе АВ и сечение провода (кабеля), чтобы ток автоматического включателя был меньше, чем допустимый ток проводника.

Не забудьте, что прежде чем выбирать провод (кабель), нужно знать суммарную мощность потребителя электроэнергии и только в последнюю очередь АВ.

Заключение

Как правильно выбирать АВ вы узнали из этой статьи. Перед покупкой автоматических включателей вы уже должны знать, какие производители изготавливают качественный товар. Выбирайте только проверенные фирмы.

В этой статье я хочу коснуться такой важной темы как правильный расчет сечения кабеля электропроводки. К выбору сечения кабеля стоит отнестись со всей возможной серьезностью, ведь от этого напрямую зависит качество и безопасность всей электропроводки. При заниженном сечении кабеля ток в линии будет превышать максимально разрешенный рабочий ток. При этом рабочий ток электропроводки ограничен максимально допустимой температурой нагрева провода при протекании по нему тока. При превышении этой температуры изоляция начинает перегреваться и плавиться, что приводит к разрушению кабеля. Для скрытой электропроводки теплопроводность провода меньше, чем для открытой проводки, провод хуже охлаждается и соответственно, меньше допустимый рабочий ток.

Не стоит экономить на кабеле, так как при неправильном выборе его придется заменять, а это трудоемкий процесс, зачастую означающий начало нового ремонта.

Расчет и выбор сечения кабеля

Номинальный ток автоматического выключателя выбирается больше или равным расчетному току линии, и не должен превышать максимально допустимую нагрузку в электрической цепи или кабеле:

I расч <=I н <=I доп

Для обеспечения защиты от перегрузки по току, номинальный ток срабатывания автоматического выключателя должен быть на 45% меньше, чем максимально допустимая нагрузка для электрической цепи или кабеля:

Iтр<=1,45*I доп

где I расч – расчетный ток цепи;

I доп – допустимая нагрузка электрической цепи или кабеля;

I н – номинаьный ток автоматического выключателя;

I тр – Ток срабатывания теплового расцепителя;

Максимальный ток, который может выдержать кабель, следует определять по таблице 1.3.4. (Правила устройств электроустановок). Скрытая проводка, выполненная в штробе под штукатуркой приравнивается к проводке, проложенной в трубе.

Согласно современным требованиям электробезопасности, проводка в квартирах (коттеджах, офисах) должна выполняться трехпроводным медным кабелем или проводом, но при расчетах заземляющий проводник (РЕ) не учитывается, поэтому пользуемся столбиком с параметрами двужильных проводов:

В том случае, если у Вас в доме выполнена электропроводка алюминиевым проводом, то можно воспользоваться таблицей 1.3.5. , в которой указаны значения максимально допустимые значения тока для проводов и кабелей с алюминиевыми жилами:

Выбирая сечение провода, необходимо учитывать требования к его механической прочности. Согласно ТКП 339-2011, п.8.4.4 в зданиях следует применять кабели и провода с медными жилами. Наименьшие допустимые сечения токопроводящих жил проводов и кабелей в электропроводках по ТКП 121 приведены в таблице 8.1.

Согласно этой таблице минимальное сечение проводника для силовых и осветительных цепей составляет 1,5 мм 2 . Следовательно, если в результате расчетов получается, что необходимое сечение составляет 1 мм 2 , то необходимо выбрать проводник минимум 1,5 мм 2 .

Что будет если не учесть уставку теплового расцепителя при выборе автомата? Для удобства рассмотрим пример:

Возьмем самый распространенный номинал автомата – 16 А, ток перегрузки, при котором сработает автомат в течении часа будет равен 16*1,45=23,2 А (выше была представлена таблица, из которой видно, что значение уставки теплового расцепителя равна 1,45 номинального тока). Соответственно именно под этот ток и стоит подбирать сечение кабеля. Из таблицы 1.3.4. подбираем подходящее сечение: для скрытой электропроводки из меди - это минимум 2,5 мм 2 (максимальный ток перегрузки 27 А).

Аналогичным образом можно провести расчёты и для автомата 10 А. Ток, при котором автомат выключится в течении часа будет равен 10·1,45= 14,5А. По таблице этому ток соответствует кабель сечением 1,5 мм 2 .

Очень часто монтажники пренебрегают этим правилом и для защиты линии сечением 2,5 мм 2 ставят автоматический выключатель номиналом 25А (ведь линии длительно может выдерживать ток 25 А). Но при этом забывают, что неотключаемый ток такого автомата составляет 25*1,13=28,25 А, а это уже больше длительно допустимого тока перегрузки. Ток, при котором автомат отключится в течении часа составит 25*1,45=36,25 А!!! При таком токе и за такое время кабель перегреется и сгорит.

Также не стоит забывать, что на рынке кабельной продукции большую часть составляют кабеля, произведенные не по ГОСТу, а по ТУ. Из этого следует, что их фактическое сечение будет занижено. Покупая кабель, произведенный по ТУ, вместо кабеля с сечением жил 2,5 мм 2 Вы можете получить кабель с фактическим сечением жил менее 2,0 мм 2 !
Вот пример того, что может случиться в случае пренебрежения правила выбора сечения кабеля и автомата:

Выбор автоматического выключателя

Учитывая все вышеперечисленные факторы, для увеличения безопасности, надежности и долговечности электропроводки стоит применять следующие соотношения сечения кабеля и автомата, защищающего эту линию:

• 1,5 мм ² → 10 А → 2200 Вт → преимущественно используется для линий освещения.
• 2,5 мм ² →16 А → 3520 Вт → используются в отдельных линиях для розеток мощной бытовой техники (стиральная машина, посудомоечная машина, и т.д.) или групп розеток бытового назначения.
• - 4 мм ² → 25 А → 5500 Вт → для силовых цепей (мощные электроприборы, электрическая система отопления, и т.д.).
• 6 мм ² → 32 А → 7040 Вт → для силовых цепей (электрическая плита, электрическая система отопления, и т.д.).
• 10 мм ² → 40 А → 8800 Вт → для линий ввода или силовых цепей;

После того, как выбрали сечения провода, проводят проверку на допустимую потерю напряжения. При большой протяженности проводов напряжение к потребителям может доходить существенно ниже номинального. Допустимая потеря напряжения в проводах не должна превышать 5% номинального напряжения. Если она окажется больше допустимой, то необходимо выбрать провод большего сечения. В рамках этой статьи мы проверку по потере напряжения рассматривать не будем.
