При выборе варианта конструкции для лестницы в частном доме стоит обратить внимание на лестницы на тетивах. Это, пожалуй, самый классический способ исполнения. К тому же такую лестницу можно сделать без подступенков, что снизит расходы на материал и облегчит конструкцию. Как выглядят ступени, конечно, каждый знает. Но вот как правильно вырезать тетиву для их крепления? Об этом мы расскажем ниже.

Что такое тетива

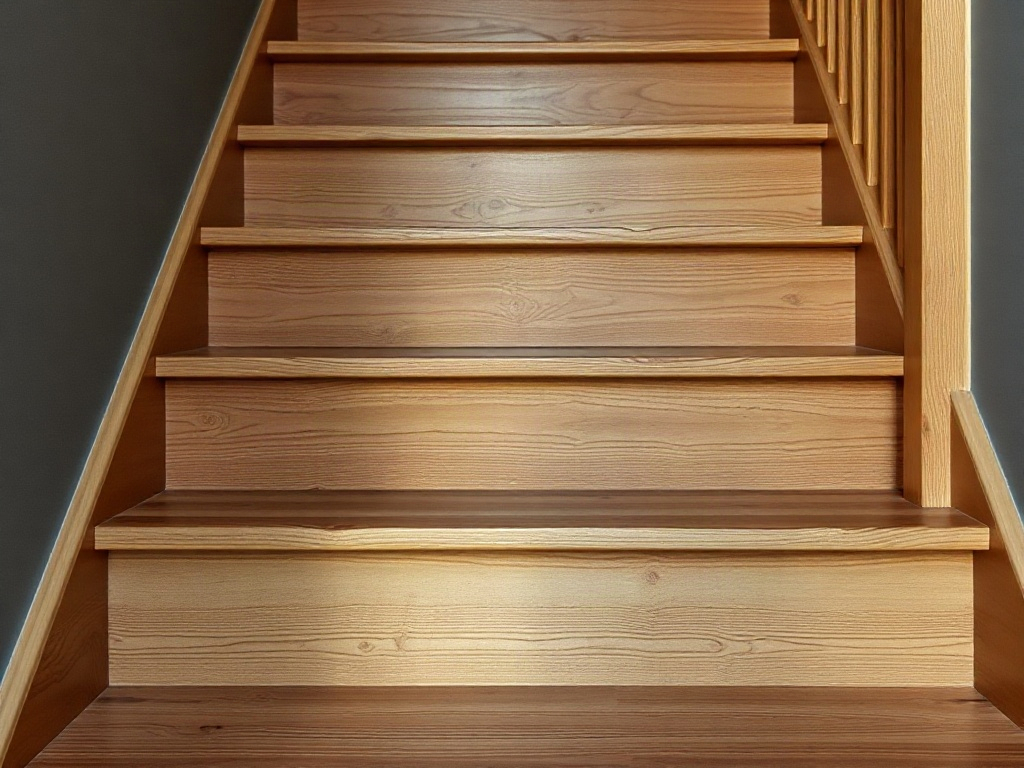

Тетива представляет из себя опорные несущие балки, располагающиеся по бокам, с пазами, вырезающимися на внутренней стороне . Пазы предназначены для монтирования ступеней. Таких несущих балок обычно две. Но если лестница с одной стороны примыкает к стене, то в этом случае потребуется только одна с противоположной стороны. Со стороны стены крепление осуществляют на больцах.

Различают лестницы на тетиве с подступенками и без (открытая). При этом отсутствие их сделает конструкцию более лёгкой и менее затратной, но вот в плане надёжности она будет уступать.

Материал

В качестве строительного материала для тетивы лестницы чаще всего используют дерево или металл. Подойдёт и железобетон, но в домашних условиях будет сложно изготовить такую тетиву.

Самый оптимальный вариант, пожалуй, древесина. Такая лестница и выглядит отлично, и нет необходимости работать со сваркой, которая может испортить внешний вид наличием швов.

При выборе древесины стоит обратить внимание на следующие породы :

• Хвойные. Минусом ели, сосны, пихты и кедра будет выделение смолы. Это может сказаться на том, как ровно ляжет краска. Хотя такие породы отлично смотрятся и в натуральном цвете. К тому же, они имеют хорошие технические характеристики.
• Лиственные. Этот тип древесины выбирают чаще всего ввиду простоты обработки и покраски. Среди них дуб, клён, вишня и бук.

При выборе пиломатериала для будущей тетивы необходимо рассчитать её габариты, чтобы балка получилась цельной, без сращиваний. Длина и ширина должны находиться в соответствии с проектными рекомендациями.

Расчёт тетивы

Для расчёта используют формулу, которая зависит от длины шага. Существуют несколько правил для грамотного расчёта :

• Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
• Наиболее комфортным уклоном лестницы считается 30-40 градусов.
• Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
• Оптимальный параметр высоты ступени — 15-20 сантиметров.

Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий . При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.

Необходимо понимать, что расстояние между пазами и их ширина на внутренней плоскости тетивы будут задавать характеристики пролёта — ширина и высота ступени. К тому же, эти параметры влияют и на угол уклона лестницы.

Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.

При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.

Ступени могут располагаться относительно тетивы следующими способами :

• Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
• С опорной линией. В этом случае врезки делают закрытыми.
• С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.

Опорная линия представляет собой черту, нанесённую на всю длину кромки балки. Её располагают на определённом уровне, но не менее 50 мм. от кромки.

После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.

Инструкция по изготовлению

Перед началом работ необходимо произвести расчёты и подготовить требующийся материал . Далее производят разметку. После чего можно приступать к изготовлению.

Работа будет проходить с помощью следующих инструментов:

• линеек, строительного уровня;
• электролобзика;
• ручного фрезерного станка;
• дрели;
• молотка с резиновым наконечником.

Пазы вырезают после нанесения разметки с помощью ручного фрезерного станка. Эти работы подготовят тетиву лестницы для установки ступеней.

После этого производят установку конструкции. Тетива лестницы будет примыкать к двум поверхностям — лестничной площадке первого этажа и потолочному перекрытию или половине второго этажа.

Максимальная нагрузка в конструкции лестницы приходится на нижнюю опору. В месте верхнего опирания существует нагрузка вертикального типа, если есть горизонтальный опор на площадку.

Крепление тетивы может производиться у стены. В этом случае необходимо произвести тщательный замер балки и отпилить верх и низ, где проходит опор на пол и поперечную балку проёма.

Чаще всего используют конструкцию, имеющую врезные . Пазы в опорной доске делают двухсантиметровыми. При этом важно, чтобы все они были одинаковыми и ровными – это поможет избежать «хождения» ступени. Лучше всего использовать шаблон для ровной разметки расстояния. Для его изготовления подойдёт фанера, к которой прибивают планки с отступом 5 см. от каждого угла.

Нарезка пазов может производиться вручную, но лучше вырезать отверстия с помощью фрезерной ручной машины, используя трафарет .

Изготовка трафарета:

• Прибивается пара брусков таким образом, чтобы они были параллельны кромке тетивы. Необходимо сохранять между ними расстояние, равное ширине тетивы.
• Размещают трафарет для того, чтобы нарисовать опорную линию, совпадающую с балочной.
• Трафарет для ступеней кладётся на шаблон под фрезеровку.
• Совмещают линии опор.
• Рисуют линии, соответствующие сторонам проступи.
• Трафарет для ступени придвигают к проступной линии, обводя маркером получившуюся разметку.

После этого переходят к прорезанию отверстий. Для этого подойдёт лобзик или дрель. С их помощью необходимо проделать отверстия размером чуть большим, чем нужно. После этого тетивы кладутся на козлы, и с помощью трафарета наносится разметка. Отверстие диаметром 15 или 20 мм. выпиливают с помощью фрезерного станка. В углах проходят долотом.

Монтаж производят в следующем порядке :

• Собирается марш, который кладут на бок таким образом, чтобы пристенная тетива размещалась снизу. После этого проводят линию с внутренней стороны подступенка и верхней ступени.
• Далее прочерчивают линию, соединяющую заднюю кромку фризовой проступи до уровня плинтуса. Зачастую эта линия имеет длину 7,5 см.
• Теперь необходимо снять верхний подступенок. Тетиву отпиливают по направляющим.
• Нижнюю часть балки отпиливают параллельно линии пола.
• Перед установкой делают выемку, размещённую на верхней опорной стойке. Эта выемка используется для насаживания стойки на верхнее перекрытие. Выемку делают при монтаже готового марша.

Расчет положения марша

• Крепится тетива к обоим опорным стойкам с помощью шпунтов в специальные заранее сделанные пазы.
• Чтобы увеличить надёжность крепления лестницы, необходимо закрепить марш к балкам. Это делают с помощью шурупов через опорные стойки. К стене крепление производится через тетиву.

Крепление тетивы к полу может производиться двумя способами :

• Установка опорной стойки производится в заранее подготовленное отверстие в стяжке пола.
• Установка опорной стойки производится с помощью стальных анкеров. Этот вариант наиболее прост для реализации.

Главное отличие лестниц на тетивах от лестниц другого типа состоит в способе опирания ступеней. В лестницах на косоурах ступени лежат на косоурах сверху, здесь же ступени расположены между тетивами (рис. 12.1).

Когда человек наступает на ступень, она прогибается вниз и выпрямляется сразу после снятия нагрузки - на концах ступени возникает распор. Чтобы тетивы от воздействия распоров не «разошлись» в разные стороны, их скрепляют стальным прутом, имеющим диаметр около 10 мм, на концах прута сделана резьба.

Иногда используют тяжи, имеющие иную конструкцию (рис. 12.2).

Рис. 12.1. В лестнице на тетивах ступени расположены между тетивами

Рис. 12.2. Лестница на деревянных тетивах со врезными ступенями:

а-общий вид лестницы: 7-паз под ступени; б- различные способы скрепления тетив: 2- винтовой тяж; 3-тяж с деревянными клиньями; 4-тяж со стальными клиньями;

в-разметка по шаблону тетивы с одинаковыми размерами ступеней: 5-лист фанеры; 6- деревянные направляющие

Изготовление в тетивах пазов для ступеней

Лестница на тетивах со врезными ступенями (то есть когда подступенки и проступи вставляются в специальные пазы, сделанные в тетивах) является наиболее распространенной конструкцией (рис. 12.3). Пазы должны иметь глубину 15-20 мм.

Чтобы проступь плотно прилегала, пазы в тетиве нужно сделать ровными и одинаковой глубины.

Конструкция не перекосится, если перед прорезыванием точно разметить тетиву. Для разметки пазов воспользуйтесь шаблоном, конструкция которого практически ничем не отличается от шаблона, изготавливаемого для лестниц с косоурами.

Шаблон для разметки тетив также делается из фанеры. Отличие данного шаблона в том, что при его изготовлении рейки нужно сдвигать на 30-50 мм от проектных размеров ступени (рис, 12.4). Отступ делается для того, чтобы во время пиления случайно не прорезать тетиву до самой кромки заготовки, превратив ее таким образом в косоур.

ВНИМАНИЕ

При разметке двух тетив одной лестницы помните, что тетивы - зеркальное отражение друг друга и, соответственно, размечать их нужно зеркально.

Размечать подступенки и проступи следует путем перемещения шаблона вдоль кромки тетивы. Для этого нанесите на расстоянии 3-5 см от длинной кромки тетивы опорную линию (вдоль кромки). Перемещая шаблон вдоль кромки тетивы, отмечайте карандашом линии ступеней, их вершины должны находиться на начерченной линии. На одном конце тетивы продленная линия разметки должна соответствовать уровню пола верхнего этажа либо промежуточной площадки, на другом - уровню пола первого этажа. Можно эти концы отпилить сразу, но все же будет лучше сначала примерить тетиву на месте ее установки.

Рис. 12.3. Такая лестница на тетивах с легкостью украсит даже дворец

Рис. 12.4. Изготовление в тетивах пазов и процесс сборки лестницы:

а- изготовление трафарета: 1- карандаш; 2- опорная линия; J- проступь; 4-линия проступи;

6-фрезерование пазов: 5-паз; 6- трафарет; 7-тетива; в-сборка лестницы

Существуют два способа изготовления пазов для проступей:

ручным инструментом;

фрезерной машиной.

Вне зависимости от того, из какой древесины была сделана тетива (из цельной либо из клееной), пазы под ступени нужно выбирать наискось по направлению волокон древесины.

Конечно, лучше будет воспользоваться фрезерной машиной и фрезеровать тетивы по фанерному трафарету. Изготавливают подобный трафарет так: нужно прибить к куску фанеры прямоугольной формы два бруска параллельно кромкам тетивы, расстояние между ними в итоге должно стать равным ширине тетивы.

1. Положите фанерный трафарет на тетиву и нанесите на трафарет опорную линию.

2. Снимите деревянные рейки с шаблона ступени и положите шаблон на трафарет для пазов таким образом, чтобы совпали опорные линии.

3. Проведите линии, которые соответствуют сторонам ступени.

4. Поставьте на трафарет проступь и обведите ее.

5. Если возникла необходимость, расширьте размер отверстия на расстояние, которое равно расстоянию между круглым фланцем фрезерной машинки и фрезой (см. рис. 12.4).

6. При помощи лобзика и дрели сделайте в трафарете увеличенное отверстие для проступи.

7. Затем положите тетиву на козлы и установите изготовленный трафарет на тетиве.

9. Пройдитесь фрезой по тетиве на глубину 1,5-2 см в несколько проходов.

10. В конце работы необходимо обработать углы пазов с помощью долота.

Крепление ступеней к тетивам

Перед установкой ступеней в тетивы промажьте торцы ступенек клеем.

Если вы устраиваете соединения на клиньях, расширьте пазы в тетивах с уклоном к задней ее части, они должны получиться трапециевидной формы. Вставленная в пазы проступь расклинивается снизу клиньями, клинья прижимают ее к верхней стороне выемки (рис. 12.5, 12.6).

Часто для подстраховки и увеличения надежности соединения проступи к тетиве прикрепляют еще и с помощью шурупов, ввинчиваемых с лицевой стороны тетивы. Головки шурупов не будут портить внешний вид лестницы, если их заглубить в тетиву, а потом зашпаклевать.

Можно поступить несколько иначе: заглубите шурупы в древесину тетивы, после чего за клейте отверстия пробками из дерева и зашлифуйте.

Существуют и другие методы, с помощью которых можно прикрепить ступени к тетивам, например крепить к тетивам брусками, имеющими квадратное и треугольное сечения, крепить ступени прибоинами или же стальными крепежами.

Чтобы данные методы можно было применить, тетивы должны быть сделаны из строганых гладких досок, не имеющих пазов. Ко внутренней стороне досок прикрепляются шурупами прибоины либо короткие бруски, к которым уже в дальнейшем крепят ступени.

Проступи и подступенки в данных соединениях скрепляют аналогично соединениям лестниц на косоурах.

Устройство поворотных лестниц на тетивах

Устраивая повороты лестниц на тетивах, которые не имеют промежуточных площадок, состыковывайте тетивы на стойках лестничного ограждения (рис. 12.7), также можно воспользоваться поворотными фитингами.

Состыковка лестницы на тетивах балясинами ограждения выглядит очень красиво и изящно, к тому же это надежное и прочное соединение. Все напряжения, возникающие в нижнем поясе лестницы, состыкованной данным способом, переносятся на лестничное ограждение, то есть в верхний пояс лестничной конструкции. Иначе говоря, в результате состыковки при помощи лестничных балясин образуется пространственная система, отличающаяся завидной жесткостью.

Соединение тетив с помощью поворотных фитингов сделать сложнее, чем предыдущее соединение. Однако такой вариант имеет и свое достоинство - не ограничивает конструирование лестницы только одним типом ограждения. В принципе, данный стыковочный узел - это усеченный вариант соединения на балясинах, но без верхнего пояса лестничной конструкции. Вместо поворотной балки (как в предыдущем соединении) здесь используют короткие куски тетив. Узлы соединения частей тетив должны быть выполнены очень качественно.

Рис. 12.5. Лестница на тетивах почти готова

Рис. 12.6. Варианты соединений ступеней с тетивами: а-стыкование ступеней в паз; б- стыкование ступеней без подступенка в пазы тетивы: /-подступенок;

2- проступь; 3- паз; 4-тетива;

в- стыкование проступей со свесом и подступенков в паз

тетивы;

г- стыкование ступеней без подступенков в пазы тетивы с подклиниванием;

д- стыкование ступеней с подступенками в пазы тетивы

с подклиниванием: 5- клин;

е- соединение ступеней без подступенков с брусками,

нашитыми на тетиву: 6- брусок;

ж-соединение ступеней с прибоинами, нашитыми

на тетиву: 7-прибоина

Тетивы двухмаршевых лестниц крепят аналогично (рис. 12.8):

к несущей площадочной балке крепится центральная опорная стойка ограждения, в нее врубаются внутренние тетивы нисходящего и восходящего лестничных маршей;

тетивы крепятся болтами к боковым граням опорной балясины; пристенные тетивы прибивают, соответственно, к стене.

Для изготовления лестничных площадок обычно берут 50-миллиметровые шпунтовые доски, которые укладывают поверх площадочных балок, у стен доски кладут на бруски. Снизу площадочные балки подшивают.

Рис. 12.7. Варианты устройства соединений типа «шип - паз» в тетивах поворотных лестниц: а- стыкование тетив на балясине: 7-тетива; 2- балясина; б- сочленение тетив на поворотных фитингах: 3- поворотный фитинг

Рис. 12.8. Варианты узлов соединения тетив на поворотной площадке двухмаршевой лестницы: а- сочленение тетив на центральной опоре; б- сочленение тетив на балясинах (позволяет раздвигать марши)

Обычно тетивы изготавливают из клееных досок, а все врезки выполняют на клею. Надо сказать, узлы лестниц на деревянных соединениях постепенно расшатываются и начинают скрипеть, поэтому, если вы новичок в столярных работах, лучше соединять тетивы металлическими стяжными изделиями, с помощью которых можно надежно и надолго зафиксировать стыковочные узлы.

Простая, но изящная конструкция впишется в любой интерьер

Несмотря на широкое разнообразие лестничных пролётов, в современном мире большинство людей предпочитает именно классические варианты лестниц. Действительно, классика – это качество, проверенное временем, и здесь можно быть уверенным в удобстве и надёжности конструкции. Поэтому нередко в частных домах встречаются именно лестницы на тетивах.

Краткое описание

Лестница на тетивах имеет достаточно простую конструкцию. Характерная особенность данного типа лестниц – это врезные ступени, устанавливаемые в специальные пазы. То есть, в боковых несущих балках изготавливаются углубления, в которые и вставляются ступени. По сути дела, это и является основным отличием от изделий на косоурах, когда ступеньки накладываются на несущую балку, а не вставляются в пазы.

Принцип крепления ступеней лестницы на тетиве

Чтобы избежать расхождения тетив (направляющих лестницы, куда устанавливаются ступени), используются специальные крепления. В качестве фиксаторов обычно применяются:

• деревянные тяжи (менее надёжны);
• металлические тяжи с широкой прокладкой.

Схема крепления лестниц на тетиве

Из-за особенностей конструкции, чаще всего встречаются деревянные лестницы. Однако в последнее время начинают встречаться пластиковые модели. Также в некоторых случаях используются комбинированные разновидности. Например, пластиковые несущие балки с деревянными ступенями, или наоборот. Благодаря простоте изготовления, лестницы с врезными ступенями используются повсеместно. В большинстве случаев их можно встретить в частных домах либо в небольших дачных постройках.

Популярность деревянных лестниц на тетивах обусловлена еще и тем, что собрать такую лестницу достаточно просто, а смотрится она отлично

Правда, такие вот изысканные винтовые лестницы под силу смастерить не каждому

Создание же подобных ультрасовременных композиций из металла и стекла – прерогатива профессионалов

Но, довольно общих моментов, стоит перейти к обзору положительных и отрицательных сторон.

Преимущества и недостатки

• Качество строения. Несмотря на сборную конструкцию, при аккуратном подходе и неспешной работе, такие изделия могут служить десятилетиями.
• Разнообразие форм. В зависимости от свободного пространства и высоты помещения, лестница на тетивах может быть винтовой, поворотной (Г или П-образной формы), закруглённой либо иметь классический прямой вид.

Очень эффектно смотрятся поворотные лестницы на одной тетиве и больцах

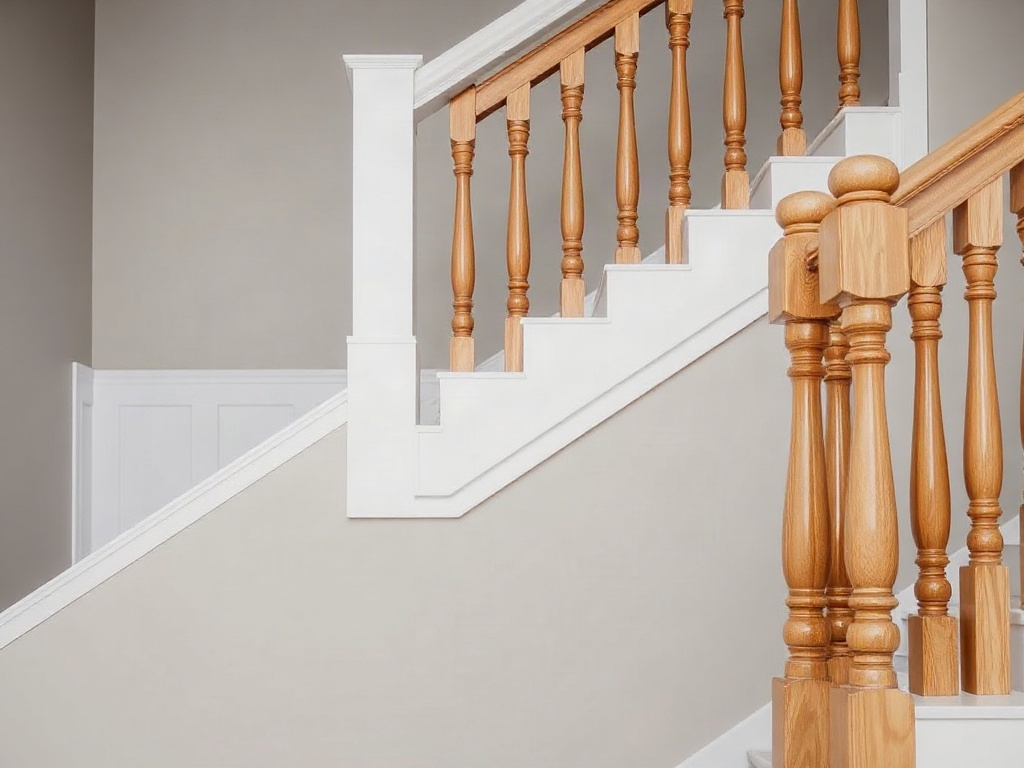

• Широкие возможности для дизайна. Помимо разнообразия форм, существует множество дизайнерских решений. Например, свободное размещение балясин («столбиков» перил) или изготовление ступенек без подступеней.

Комбинирование материалов позволяет создавать красивые и оригинальные конструкции

Пожалуй, единственный недостаток лестниц на тетиве – высокие требования к точным расчётам и качеству работы. Неправильная проектировка или плохие крепления могут снизить надёжность соединения. В результате несущие балки могут разойтись, а ступени – выпасть из пазов.

Совет! Если вы задумали сложную конструкцию (вроде витиеватой винтовой лестницы), рекомендуем обратиться к специалистам. Спроектировать и построить такую лестницу своими руками без опыта достаточно сложно.

Типы стыковки

Для производства лестниц на тетиве используется несколько вариантов стыковки ступеней и тетивы. Однако перед изучением типов креплений следует определить, что такое проступь и подступенок:

• проступь – это горизонтальная деталь ступени, на которую опирается нога человека при спуске или подъёме;
• подступенок (или подступень) – это вертикальная часть ступени, которая придаёт дополнительную жёсткость и прочность конструкции.

Строение ступеней на тетивах

Лестничные пролёты могут изготавливаться без подступенков, но ни одна лестница не может обойтись без проступи. Исходя из этого, стоит выделить несколько вариантов крепления ступеней и тетивы – несущей балки:

• цельная ступень – в тетиве делаются пазы для проступи и подступенка, которые вместе образуют прямой угол;
• цельная ступень со свесом – в несущей балке также вырезаются углубления под обе части ступеньки, но для большей жёсткости горизонтальная деталь немного выпирает над вертикальной;
• цельный вариант с подклиниванием – в углубления для ступени и проступи для лучшего крепления вставляются клинья;
• свободный вариант – ступень без подступёнка;
• свободная ступень с клиньями – аналогично предыдущей разновидности, но с использованием клиньев.

В последнее время все большую популярность приобретают ступени без подступенков

Используемый материал

Разнообразие современных материалов открывает огромные возможности для создания лестницы на тетивах. Однако, в качестве материала для данного типа лестниц чаще всего используется дерево. Причина такой популярности кроется в хорошей устойчивости материала к нагрузкам и негативным воздействиям. Для некоторых людей значительным плюсом является и то, что для работы с деревом не требуется сложное и дорогостоящее оборудование, а стоимость самого материала остаётся невысокой.

Опытные мастера делают из дерева роскошные лестницы

Но, чаще всего, встречаются более простые конструкции

Наибольшей популярностью пользуются следующие породы дерева:

• лиственные разновидности (например, дуб, вишня, бук) – дорогие, но красивые и прочные породы;
• хвойные сорта (ель, сосна или кедр) – стоят меньше, однако из-за выделения смолы возникают проблемы с покраской.

Помимо деревянных изделий также используются следующие типы лестничных пролётов:

• металлические – особо прочные, но подойдут не к каждому интерьеру;

Чаще всего из металла изготавливают винтовые лестницы на тетиве

Лестницы, изготовленный исключительно из металла, зачастую используются в общественных зданиях и на производствах


Построить такую лестницу не просто, но результат того стоит
Довольно оригинально смотрится сочетание дерева и стекла

Ну и, конечно же, эффектный “дуэт” стекла и металла

Инструкция по созданию

Несмотря на простоту конструкции, при изготовлении лестниц на тетиве следует придерживаться определённых правил. Иначе из-за плохой устойчивости или недостатка прочности, лестничный пролёт может сломаться. Поэтому во избежание дополнительных расходов и травм, необходимо работать строго по инструкции.

Проектирование

Основная сложность в создании лестничного пролёта на тетивах – это проектирование. В первую очередь следует рассчитать длину и высоту конструкции, учитывая следующие моменты:

• высота ступени должна быть от 15 до 20 см;
• оптимальная ширина проступи – 30 см;
• комфортная ширина пролёта – от 90 до 110 см;
• чтобы во время спуска или подъёма не пришлось нагибаться, высоту просвета следует делать не менее 200 см;
• наклон лестничного марша должен быть от 30до 40°;
• наилучшая высота ограждения – 90 см;
• минимальная высота тетивы – 30 см, толщина – 4 см.

Ваш чертеж должен отображать будущую лестницу в 3 проекциях

Помимо общих моментов, большое значение имеет вид ступени, а также тип стыковки с тетивой.

“Шпаргалка” для проектировния лестницы

Изготовление

Для создания лестничного пролёта на тетивах не требуется определённых навыков. Главное в – аккуратность и точные расчёты. Однако в этом деле не обойтись без специальных инструментов:

• линейка (лучше металлическая или инженерная);
• уровень;
• электролобзик;
• ручной фрезерный станок или стамеска с молотком;
• дрель или шуруповёрт;
• несколько металлических уголков

Сам процесс заключается в следующем:

1. на двух тетивах сделать разметку под ступени;
2. фрезерным станком или стамеской сделать углубления под ступеньки;
3. установить несущие балки и закрепить их к полу с помощью металлических уголков;
4. вырезать и отшлифовать ступени;
5. смазать пазы столярным клеем и установить в них ступеньки;
6. сделать в тетивах несколько сквозных отверстий;
7. вставить в отверстия стальные или деревянные тяжи и закрепить их гайками с широкими прокладками;
8. в начале и конце пролёта установить вертикальную балку, на которую будут крепиться перила;
9. обработать лестничный марш грунтовкой от гниения или возгорания.

Процесс изготовления поворотной лестницы на тетиве

На первый взгляд, создать лестницу на тетивах – задача не из лёгких. Тем не менее, это одна из наиболее простых и незамысловатых конструкций, не требующих а запредельного мастерства.

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Комментарии 0

Основные принципы построения лестницы на тетивах не отличаются от построения лестницы на косоурах. Лестничные проемы, опирания тетив на нижнюю и верхнюю балки, строятся по тем же принципам, что и в лестницах на косоурах. Главное отличие этих лестниц в способе опирания ступеней.

В лестницах на косоурах ступени опираются на доски (косоуры) сверху, а в лестницах на тетивах ступени находятся между досок (тетив). Под действием вертикальной нагрузки на ступень проступь прогибается вниз и выпрямляется после снятия нагрузки, при этом на ее концах возникает распор.

Чтобы тетивы не «расползлись» в стороны, их обычно соединяют металлическим прутком диаметром 8–12 мм с резьбой на концах и гайками. Либо используют тяжи других конструкций (рис.41).

Рис. 41. Лестница на деревянных тетивах с врезными ступенями

Наиболее распространенная конструкция - лестница с врезными ступенями. При ее изготовлении в тетиве выполняют вырезы - пазы глубиной 15–20 мм, в которые вставляют проступи и подступёнки. Для плотного прилегания проступи, пазы тетивы делают с ровными плоскостями и одинаковой глубины.

Во избежание перекашивания конструкции особое внимание следует уделить точности разметки пазов. Для разметки используется шаблон, практически аналогичный шаблону для косоуров, изготовленный из листа фанеры. С разницей лишь в том, что деревянные планки в этом случае прибиваются с отступом в 50 мм.

Если отступ не делать тетива будет прорезана до самой кромки доски и превращена в косоур. Размер отступа величина не принципиальная, его можно сделать 40, 30 или 20 мм. В процессе разметки помните, что тетивы являются не одинаковыми деталями, а зеркальным отображением друг друга.

Разметка проступей и подступёнков осуществляется перемещением шаблона вдоль кромки тетивы. Для этого вдоль длинной кромки тетивы наносят опорную линию на расстоянии от кромки доски 50 мм (или на выбранном расстоянии). При перемещении шаблона по тетиве карандашом отмечается линия ступеней, вершины которой должны лежать на опорной линии тетивы.

На концах тетивы продленная линия разметки проступи будет соответствовать уровню пола, а с другого конца перпендикуляр к вершине линии подступёнка будет соответствовать уровню пола второго этажа или междуэтажной площадки. Эти концы иногда советуют сразу отпилить, но все-таки лучше примерить тетиву по месту и вполне вероятно, что концы тетив будут использованы для врезки в перекрытия.

Пазы для проступей можно изготовить ручным инструментом, однако лучше воспользоваться ручной фрезерной машиной. Из какого бы материала ни была изготовлена тетива, из цельной доски или модифицированной (клееной) древесины, в любом случае пазы под ступени придется выбирать наискосок к направлению волокон. Для выполнения качественного паза удобнее воспользоваться электроинструментом и фрезеровать тетивы по фанерному трафарету.

Для изготовления трафарета прибейте два бруска к прямоугольному куску фанеры параллельно кромкам тетивы так, чтобы расстояние между ними было равно ширине тетивы. Положите трафарет на тетиву и нанесите на нем опорную линию. Снимите рейки с шаблона ступени и положите его на трафарет для пазов так, чтобы совпали опорные линии.

Проведите линии, соответствующие сторонам ступени. Поставьте проступь на трафарет к линии проступи и обведите ее. При необходимости расширьте размер отверстия на расстояние, равное расстоянию между фрезой и круглым фланцем фрезерной машины (рис. 42).

Рис. 42. Изготовление в тетивах пазов и сборка лестницы

С помощью дрели и лобзика сделайте в трафарете увеличенное отверстие для проступи. Положите тетиву на козлы и установите трафарет на тетиве. Совместите линию первой проступи с линией проступи трафарета и временно прибейте трафарет к тетиве. Пройдите тетиву фрезой на глубину 15–20 мм в два–три прохода. В завершение работы обработайте углы пазов долотом.

Перед сборкой лестницы торец ступени и паз промазывают клеем. Разно­видностей клеев для деревянных поверхностей существует достаточно много. Нет необходимости описывать какой-либо из них, инструкция по применению клея предлагается вместе с ним.

В случаях, если пазы тетивы испорчены и ступени заходят в них недостаточно плотно, применяется метод расклинивания ступеней в пазах либо ступени укрепляются штырями, шпильками, болтами, шурупами и т.д.

При устройстве соединения на клиньях нужно пазы тетивы расширить с уклоном к задней части, чтобы они получили форму трапеций. Проступь, вставленная в пазы, расклинивается снизу деревянными клиньями, которые прижимают ее к верхней стороне выемки (рис. 43).

Нередко для увеличения надежности соединения проступь дополнительно прикрепляют к тетиве шурупами, которые ввинчиваются с наружной стороны тетивы. Головки шурупов заглубляют в древесину тетивы и зашпаклевывают либо шурупы вкручивают глубоко в тетиву, отверстия заклеивают деревянными пробками и зашлифовывают.

Рис. 43. Варианты соединений ступеней с тетивами

Возможны и другие способы крепления ступеней к тетивам. Проступи крепят к ним с помощью брусков квадратного и треугольного сечения, с помощью прибоин либо на стальных крепежных элементах. В этих случаях тетивы лестницы должны быть выполнены из строганных досок, быть гладкими, без пазов. К ним с внутренней стороны крепятся шурупами короткие бруски или прибоины. Ступени крепятся непосредственно к ним.

Скрепление проступи и подступёнка между собой производят несколькими методами, аналогичными соединениям лестниц по косоурам.

При устройстве поворотов лестницы на тетивах, не имеющих междуэтажных площадок, можно воспользоваться приемом, описанным для лестницы на косоурах, то есть использовать центральную опорную стойку или стыковать тетивы на балясинах ограждения (рис. 44), либо использовать вставные поворотные фитинги.

Рис. 44. Варианты устройства соединений типа «шип–паз» в тетивах поворотных лестниц

Стыкование тетив лестницы на балясинах - красивое и изящное конструкторское решение, которое дает прочное и надежное соединение. В этой конструкции лестницы напряжения, возникающие на тетивах (в нижнем поясе лестницы), переносятся на ограждения (в верхний пояс лестницы).

Иными словами, на нагрузку, возникающую при использовании лестницы, работает вся лестница: тетивы, балясины и ограждение. Получается единая жесткая пространственная система.
Сочленение тетив на поворотных фитингах более сложное в исполнении, позволяющее не ограничивать проектирование лестницы одним видом ограждения.

По сути, этот узел представляет собой усеченный вариант сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой стыковались тетивы в предыдущем варианте, здесь заменяется короткими кусками тетив. К этим узлам предъявляют повышенные требования к качеству врезок и материала тетив.

Укрепление тетив двухмаршевых лестниц (рис. 45) достигается аналогичными приемами:
- на площадочную балку крепится центральная опорная балясина, в которую врубаются внутренние тетивы восходящего и нисходящего маршей либо тетивы укрепляются болтами к боковым ее граням, пристенные тетивы прибиваются к стене;
- на площадочную балку крепятся две стойки уменьшенного сечения, в одну из них врезается шипом тетива восходящего марша, а в другую - нисходящего.

Лестничные площадки, чаще всего, изготавливаются из дощатого пятидесятимиллиметрового настила (преимущественно шпунтованного), уложенного поверх площадочных балок, а у стен лестничной клетки - поверх пришитых к ним брусков. Снизу по площадочным балкам делают подшивку.

Рис. 45. Варианты узлов соединения тетив на поворотной площадке двухмаршевой лестницы

В любом помещении, имеющем несколько горизонтальных уровней, возникает естественная необходимость в установке лестницы. Деревянные лестницы на тетивах представляют собой добротные, надежные сооружения, которые выглядят респектабельно и стильно. Когда основные элементы конструкции изготовлены из древесины, такая конструкция добавляет в атмосферу помещения уюта и природной гармонии.

Особенности конструкции

Тетивой называют специальные балки, на которые, с помощью определенных креплений, монтируются ступени. По сути, эта балка выполняет ту же функцию, что и косоур. Отличие состоит в том, что в лестнице на косоурах проступь опирается непосредственно на элемент несущей балки, что добавляет конструкции прочности.

Балка же размещается вертикально, закрывая торцы ступеней, как показано на фото. Это добавляет деревянному изделию эстетической привлекательности, но снижает уровень надежности, так как ступени удерживаются только креплениями. Однако с развитием современных технологий этот недостаток удалось свести к минимуму. Для таких конструкций сейчас используют тетиву с металлической основой и сверхпрочными креплениями. Правда, несмотря на такие ухищрения, вследствие конструктивных особенностей со временем ступени могут начать прогибаться и издавать неприятный скрип.

Лестницы на тетивах, как собственно и другие виды подъемных устройств, могут состоять только из проступей. Такие конструкции выглядят более легкими и изысканными, как видно на фото, и стоят заметно дешевле. Однако ступени, состоящие из проступи и подступенка, несомненно безопасней и комфортней в эксплуатации.

В таких конструкциях возможны различные варианты:

• одна из сторон ступеней может крепиться к стене, согласно чертежу;
• конструкция может иметь один или несколько пролетов;
• быть прямой или поворотной;
• включать в себя промежуточные площадки или забежные ступени.

Все зависит от дизайнерских решений, пожеланий хозяина и характеристик помещения. Одно можно сказать точно, установка подобной деревянной конструкции требует обширного пространства. Любая маршевая лестница имеет немалые габариты, а в случае конструкции на тетиве к ширине марша придется добавить еще и двойное значение ширины балки с учетом креплений.

Процесс изготовления

При некоторой сноровке и навыках работы в строительной сфере, лестницу на тетивах можно изготовить и установить своими руками. Самое сложное в этом процессе правильно создать чертеж самой тетивы и крепежных элементов. Наиболее простой способ крепления – выпиливание пазов под ступени:

• Уже обозначенные пазы можно нарезать вручную или с использованием фрезерной машины. Быстрее, конечно, второй вариант. Для выполнения максимально качественных отверстий, лучше воспользоваться заранее приготовленным трафаретом;
• Следует помнить, что на второй балке пазы должны располагаться зеркально по отношению к первой. Этому соответствию нужно уделить особое внимание.

Этапы сборки

1. Сначала осуществляется пробная сборка своими руками для устранения возможных дефектов лестницы;
2. После окончательной подгонки деревянные детали обрабатываются специальным антисептическим раствором, чтобы предохранить древесину от поражения грибком и плесенью;
3. Торцы ступеней и внутренняя поверхность пазов промазываются клеем и плотно скрепляются, как показано на фото;
4. Для повышения уровня надежности, с наружных сторон ступени дополнительно фиксируются шурупами. Чтобы не портить эстетичный вид лестницы, шляпки шурупов лучше утопить в балку на 5-8 мм, а полученные углубления зашпаклевать;
5. Затем лестница подвергается финишной обработке – покрытию лаком или краской.

Подведем итоги

Существует множество вариантов конструкций подъемных изделий и материалов, используемых для их оснащения. Ступени лестниц, которые установлены на тетиве смотрятся особенно красиво. А благодаря современным технологиям данная конструкция стала намного прочнее и крепче, что позволяет продлить срок службы такой конструкции.
