Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

• Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

• Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов

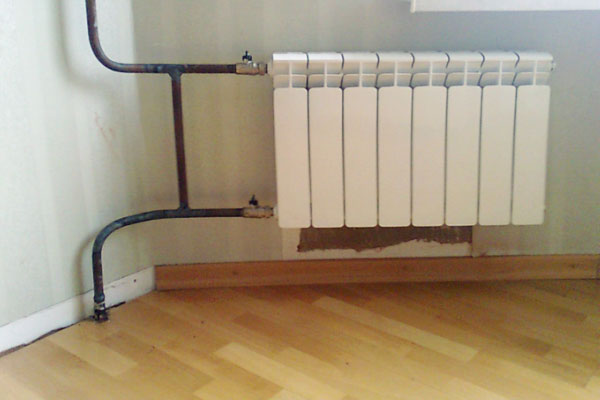

В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

В качестве элемента для работы системы в случае отключения электрической энергии
Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак. На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

При установке байпаса в такой системе следует соблюдать несколько правил:

• Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
• Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.

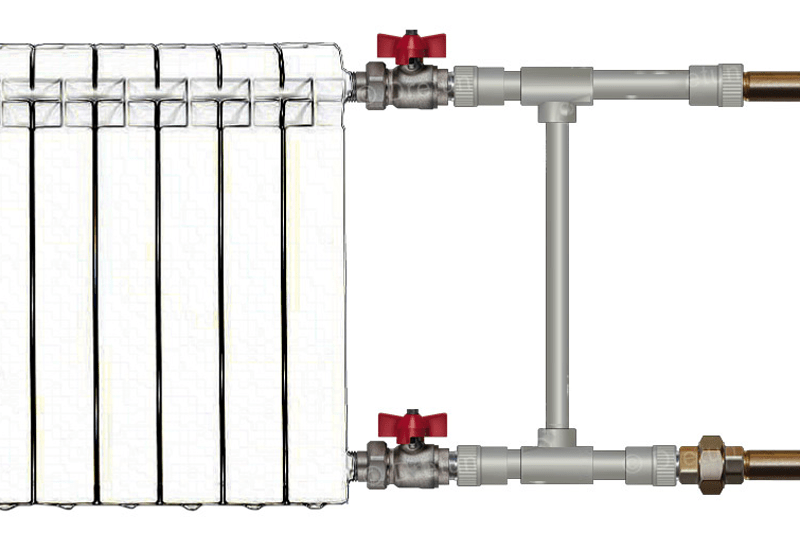

• Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
• Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

Эта незначительная, на первый взгляд, деталь оптимизирует теплоотдачу греющего узла, поэтому байпас в системе отопления не только желателен – он необходим. Перемычка (кусок трубы) монтируется в тепловую трассу параллельно радиаторам отопления. В зависимости от поставленных задач данный компонент используется либо в виде прямого участка, замыкающего подающий и обратный трубопроводы, либо как обводная линия.

Чтобы понять, зачем используется байпас, что это такое в отоплении, следует рассмотреть варианты его применения:

• в гравитационной сети его монтируют параллельно функционирующему циркуляционному насосу;
• в смесительных узлах разнообразного типа;
• в закрытых и открытых системах, базирующих на одном трубопроводе, байпас устанавливается на радиаторы отопления;
• также его используют в качестве перехода между подающим и обратным потоками, в этом случае образуется малый циркуляционный контур, сопровождающий нагрев отопительного узла.

Когда речь заходит о смешивающих узлах, установка байпаса в системе отопления необходима для связывания подачи и обратки, здесь также используется трехходовой термостатический клапан. Отрезок трубы нужен для направления в камеру клапана жидкости из обеих магистралей, чтобы на выходе образовалась вода с заданными температурными параметрами.

Перемычка в сопровождении трехходового клапана позволяет использовать принцип смешивания на следующих участках сети:

• малый циркуляционный контур в случае дровяного котла;
• коллектор, раздающий теплоноситель на греющие ветви теплого пола;
• обвязка для теплоаккумулятора.

В частности, малый контур с внедрением байпаса защищает твердотопливный котел от выступления конденсата во время его разогрева.

Байпасный узел, используемый в обвязке твердотопливных агрегатов, используется в качестве элемента безопасности. Пример: выставлен максимальный обогрев, топка полная, и в это время прекращается подача электроэнергии. В подобной ситуации, характерной для отечественных эксплуатационных условий, до возобновления электропитания вода в радиаторах уже остынет. Котел в это время все еще будет горячим, ведь в нем продолжается переработка топлива. Как только включится насос, холодная среда попадет в котловую рубашку, вследствие чего чугунная секция лопнет – скажется возникший температурный шок. В данных условиях трубная перемычка крайне необходима.

Аналогичный алгоритм смешивания с помощью клапана и перемычки используется в теплых полах при обустройстве распределительной гребенки. После достижения температурной нормы в греющих контурах трехходовой кран перекрывает поступление от котла, носитель прогоняется насосом по внутренней тепловой линии через байпас.

Насос с байпасом для отопления

Самый распространенный сценарий врезки насоса в систему водяного отопления – непосредственно в трубопровод (либо в подающую ветвь, либо в обратную). В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости.

Байпас необходим в том случае, если изначально используется самотечная система. Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. В периоды отсутствия электроснабжения конвекция будет способствовать естественному самотеку среды. Такое решение подразумевает установку насосного оборудования на байпас.

Узел может быть собран двумя способами:

1. Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь.
2. Разрыв магистрали дополняется готовым комплектом в виде байпаса с обратным клапаном и насосом.

В первом случае самотечный режим необходимо активировать вручную. В момент отключения электричества жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае прекращение циркуляции вызовет остывание среды.

Во втором сценарии отключение электричества вызовет автоматическую активацию обратного клапана, который остается закрытым в период работы перекачивающего устройства. Но здесь могут стать препятствием 2 потенциальные проблемы:

• отдельные модификации шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, придется демонтировать и заменить новым весь узел (помимо фильтра и насоса);
• U-образные вариации выполняют функции дополнительного воздухосборника, в них необходимо периодически поворачивать ручной сбрасывающий кран.

Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль. Другой выход – монтаж байпасного узла с применением самостоятельных компонентов и обратного клапана из латуни (в нем резиновый шарик не фиксируется пружиной).

Установка байпаса на радиаторе в однотрубное отопление

Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.

В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:

1. Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
2. После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
3. Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.

Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.

Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.

Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.

Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

Ошибки, часто встречающиеся при самостоятельном монтаже

Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:

• оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею;
• собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.

Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.

Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.

Многие наверное слышали, что для повышения эффективности работы отопительных систем, в них монтируют байпас. Но при этом люди даже не догадываются, что это...

От Masterweb

31.05.2018 02:01

Многие, наверное, слышали, что для повышения эффективности работы отопительных систем, в них монтируют байпас. Но при этом люди даже не догадываются, что это такое. На самом деле этим красивым словом называют параллельный основной системе трубопровод на одном из участков. Байпас используется в тех случаях, когда стоит задача постоянной регуляции температурного режима на отдельных участках сети, а также для облегчения процесса замены радиатора отопления без необходимости отключения всей системы. Такое простое инженерное решение значительно облегчает эксплуатацию и ремонт отопительной системы. Давайте рассмотрим, что же представляет собой байпас, что это за механизм на различных участках трубопровода.

Характеристика

Байпасом, или же байпасным обводом, называют трубопровод, служащий для изменения пути движения потока теплоносителя в обход того или иного участка магистрали отопительной системы. Нередко такой отвод подключается параллельно основному. Зачастую на участке установлено что-либо из оборудования. Одним концом обводной трубопровод присоединяют к подводящей трубе или патрубку. Второй соединяется с отводящим.

Между байпасным отводом и входным отверстием устройства, которое необходимо обогнуть, монтируют приборы запорной арматуры. Это позволяет полностью направлять поток теплоносителя по альтернативному маршруту или же регулировать количество тепла, поступающего к устройству. Чтобы имелась возможность полностью отключать отопительные приборы, отводящий патрубок оснащают запорным оборудованием. Оно устанавливается между выходным отверстием и обводной трубой.

Виды обводных решений

Устройства запорной арматуры монтируют не только на входе трубопровода, но и непосредственно на байпасе. В зависимости от того, какой из приборов запорной арматуры используется, различают три вида байпасов в системе отопления. Это нерегулируемые решения, с возможностью ручной регулировки, а также полностью автоматические системы. Каждый вид отличается своими особенностями.

Нерегулируемый патрубок

Иногда в трубопроводах монтируется самая обыкновенная труба в качестве байпаса без дополнительных устройств. Не многие знают, что это байпас, только нерегулируемый. Просвет внутри трубы никак не меняется, и жидкость-теплоноситель движется по нему без возможности как-нибудь ей управлять. Применяют эти инженерные решения при подключении радиаторов отопления в квартирах и частных домах.

В процессе проектирования отопительных систем следует помнить, что теплоноситель будет двигаться по пути наименьшего гидравлического сопротивления. Диаметр байпаса, который установлен вертикально, должен быть меньше, чем размер проходного сечения в основном трубопроводе. Если не учитывать этого нюанса, то под воздействием силы тяжести теплоноситель направится в байпас, а не в батарею отопления.

Если в отопительной системе нетрадиционная горизонтальная разводка, то работают немного другие правила. Нагретый теплоноситель будет всячески пытаться попасть наверх – удельная масса нагретой среды ниже. Поэтому устройство байпаса для подобных решений будет отличаться. Диаметр входящего патрубка должен быть близок или равен к диаметру магистрали. Отводящий же патрубок, подключенный к радиатору, делают меньшего размера, чем магистраль.

Уменьшенные размеры входящего патрубка радиатора способствует тому, что увеличивается напор теплоносителя. Также жидкость более равномерно распределяется по контуру батареи или любого другого прибора для отдачи тепла.

Устройство с ручным управлением

Данный байпас в системе отопления – не что иное, как обыкновенный обводной патрубок с шаровым краном. Такие краны лучше всего подходят для отопления. В открытом состоянии шаровые краны не снижают просвет в трубопроводе. Для циркуляции жидкости-теплоносителя нет никаких серьезных препятствий.

Наличие запорной арматуры делает возможной регулировку количества жидкости, которая будет проходить через обводной путь. Если кран полностью перекрыть, то поток теплоносителя будет двигаться по основному пути.

Если рабочие детали в шаровом кране прикипают друг к другу, то такие приборы устанавливать в систему отопления не стоит. Но если он уже установлен, то периодически необходимо его эксплуатировать – поворачивать, даже если это не нужно.

Байпасы такого плана рекомендуются для установки только в индивидуальных отопительных системах частных домов. Применять запорную арматуру на обводных перемычках в многоэтажках строго запрещается. Иногда по неосторожности можно перекрыть доступ теплоносителя к другим жильцам.

Что касается области применения таких регулируемых отводных решений, то они широко используются при подключении радиаторов к однотрубным магистралям отопления, а также в качестве обвязки гидравлического насосного оборудования.

Автоматические устройства

Данные системы узкоспециальные. Их монтируют преимущественно в качестве обвязки насосов в гравитационных отопительных системах. Жидкость может циркулировать по контурам системы без обязательной установки насосов или других агрегатов. В системе может быть установлен электрический нагнетатель – прибор помогает снизить потери тепла и способствует равномерному прогреву.

Поток жидкого теплоносителя в системе меняет направление без участия человека. В процессе работы насоса жидкий теплоноситель двигается через агрегат, а байпас для циркуляционного насоса автоматически перекрывается. Если случается остановка насосного оборудования, тогда теплоноситель пойдет по другому пути – через байпас. Крыльчатка будет ограничивать или сделать невозможным дальнейшее движение теплоносителя.

Виды автоматических устройств

Различают клапанный и инжекционный байпасы. Что это, мы рассмотрим далее. В первом варианте в обходную трубу устанавливают шаровой кран – его особенность в том, что создается минимальное сопротивление движению теплоносителя. Также не создается никаких препятствий для движения жидкости в прямом направлении. В процессе работы насоса растет скорость потока. Вода из выходного участка попадает в трубопровод, а затем разделяется на два потока. Затем движение по контуру осуществляется без каких-либо препятствий, а при попытке обратного движения жидкости мешает байпасный клапан.

Так как величина гидравлического сопротивления со стороны входного участка выше, чем со стороны выходного, то шарик в обратном клапане плотнее прижимается к седлу. Так перекрывается сечение трубопровода.

Минусом клапанного байпаса считают особую чувствительность к чистоте теплоносителя. Если в жидкость попадает загрязнение, то устройство выйдет из строя.

Далее рассмотрим инжекционный байпас. Что это такое? Это устройство, работающее на принципе гидравлического элеватора. В главном трубопроводе оно чаще большого размера. Входные и выходные патрубки продолжаются внутри.

После запуска насосного оборудования небольшая часть теплоносителя попадет в диффузор, установленный на входном патрубке. Затем жидкость пройдет через устройство байпаса и ускорится. Выходной патрубок немного сужен и по внешнему виду напоминает сопло. Через него жидкость под определенным давлением с высокой скоростью выбрасывается в основную магистраль.

С обратной стороны среза выходного патрубка имеется зона разряжения. Под его воздействием жидкость-теплоноситель вытягивается из байпаса. Струя влечет за собой окружающую среду и передает ей кинетическую энергию. Так поток стремится дальше по всей системе. Такой маршрут движения не дает образовываться обратному потоку.

Когда насос не функционирует, жидкость-теплоноситель без каких-либо препятствий движется через систему байпаса в естественном режиме.

Назначение

Мы знаем, как выглядит и работает данное инженерное решение, но мы не знаем, для чего нужен байпас. Давайте рассмотрим его назначение.

Главная задача, которую решает обводной элемент, – это сохранение возможности движения жидкого теплоносителя в контурах и магистралях отопительной системы, если насосы или другие перекачивающие агрегаты вышли из строя и не работают.

Совершено любые устройства, которые подключены таким образом, можно легко отключить от общей системы посредством перекрытия кранов в входных и выходных патрубках. Далее весь поток будет двигаться через байпасную трубу. Прибор, отключенный от магистралей отопительной системы, может быть обслужен или отремонтирован. Возможен даже полный демонтаж того или иного прибора и установка взамен его нового оборудования. При этом не нужно останавливать отопительную систему, а также нет нужды в сливе теплоносителя.

Установка байпаса в индивидуальных отопительных схемах может осуществляться в нескольких случаях. Но чаще байпасы устанавливают по причине тех преимуществ, которыми обладает данное решение. Байпас незаменим, если нужно врезать радиатор в магистраль отопления с одной трубой. Также обходные патрубки обязательно нужны для работы насосов циркуляционного типа. Выполняя подключение распределительного коллектора в теплом полу, тоже следует организовать такие обходные пути. Байпас будет очень полезен, если нужно организовать малый контур для работы твердотопливного котла.

Естественно, подключение байпаса в разных случаях имеет определенные особенности. Это всегда нужно учитывать.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Байпас и циркуляционный насос

Циркуляционные устройства через байпас подключают, если система приспособлена под самотечное движение теплоносителя. В системе должен быть обустроен специальный разгонный коллектор, а уклоны - строго соблюдены. Диаметр труб тоже должен быть достаточным. Насос в магистрали устанавливают, чтобы повысить эффективность системы.

Если же отопительная система задумывалась как принудительная, то в случае перебоев с электричеством или с выходом из строя насоса она не сможет работать. Теплоноситель не сможет двигаться без насоса или другого агрегата. В таких магистралях насосы устанавливаются без байпасов.

Особенность подключения насосного оборудования через байпас в том, что появляется противоток и возникает замкнутый контур циркуляции по кругу из байпаса к насосу. В обходном патрубке установлены устройства запорной арматуры – клапан или шаровой кран. Если насос нормально работает, то запорная арматура полностью перекрывает сечение трубы байпаса. Если элемент по какой-либо причине останавливается, тогда байпас открывается. Теплоноситель начинает двигаться.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Заключение

Теперь понятно, зачем байпас используется в большинстве частных систем отопления. Это полезное техническое решение, делающее эксплуатацию отопительного оборудования проще. С байпасом можно без особого труда почистить или заменить радиатор отопления, а помещения будут прогреваться более равномерно.
