Установка дверных ручек своими руками – дело довольно хлопотное, особенно если человек сталкивается с этой задачей впервые. Для того чтобы не возникло трудностей в процессе монтажа необходимо рассмотреть конструкцию и основные . В зависимости от этого работа может выполняться с некоторыми отличиями.

Технология установки различных видов дверных ручек имеет свои отличия

Конструкция ручки

Перед тем как установить дверную ручку необходимо вникнуть в особенности конструкции современных моделей этого типа фурнитуры. Конечно же, огромное значение имеет конкретный вид системы, но все же можно выделить несколько общих определяющих моментов.

Конструкция стандартной ручки представляет собой наличие таких деталей:

• рукоятка;
• кольцо;
• стержень;
• розетка;
• ограничитель хода;
• стопоры.

Также следует взять во внимание такие детали, как язычок и замковый механизм, металлическая накладка на коробку, стяжной винт. Последняя деталь применяется в случае монтажа ручки на пустотелые межкомнатные двери. Она выполняет роль саморезов, фиксируя систему методом стягивания противоположных сторон. Также нельзя упускать еще один важный фрагмент конструкции – защелку. Если присутствует этот тип замковой системы, нужно дополнительно врезать поворотный винт.

Дверная ручка нажимного типа с язычком для надежной фиксации двери

Не стоит браться за дело, если вы не уверены, что сможете собрать все в правильной последовательности своими руками. В противном случае вы можете потерять важные детали или полностью испортить изделие.

Виды ручек

Процесс установки ручек на межкомнатные двери своими руками может отличаться в зависимости от вида используемого механизма. Обычно на межкомнатные двери устанавливают такие виды ручек:

• На розетке – отличаются простотой монтажа своими руками, так как не требуется высверливать большое отверстие, достаточно обеспечить свободный ход стержню. Внешне декорируется накладкой-розеткой.
• Нобы – это поворотная система, которая имеет вид круглой ручки с защелкой или замочной скважиной. Это довольно удобный вариант, особенно если ставить такую систему на дверь в ванной, но при использовании некачественных материалов она быстро выходит из строя.
• Нажимные – для открывания двери нужно перевести ручку в нижнее положение путем нажима на нее. Таким образом убирается фалевая защелка, которая возвращается на место сразу же после отпускания рукоятки.

Наиболее популярные виды дверных ручек

Необходимые инструменты

Перед тем как попробовать установить ручку на межкомнатную дверь необходимо подготовить инструменты. Необязательно понадобятся все, особенно если вы приобрели самую простую фурнитуру. Для того чтобы своими руками ставить ручки и защелки на двери вам понадобятся:

• дрель;
• шуруповерт;
• набор сверл, в том числе «перо» и коронки разного диаметра;
• стамеска;
• молоток;
• саморезы;
• угольник;
• карандаш;
• канцелярский нож;
• шило;
• рулетка;
• кондуктор.

Последний инструмент является шаблоном для установки ручек. Он облегчит процесс разметки и сверления всех необходимых отверстий.

Работу по установке дверной ручки значительно облегчит шуруповерт

Монтаж ручки на межкомнатную дверь

Перед тем как вставить стандартную дверную ручку в межкомнатную дверь необходимо выполнить разметку. Для этого используется угольник и карандаш. Отмерьте необходимую высоту от пола. Обычно это значение варьируется в пределах 80-100 см. Если у вас есть заготовленный кондуктор – все гораздо проще. Просто привинтите его к двери с торца. Отверстия в последующем совпадут с накладкой язычка. Итак, давайте рассмотрим, как вставить ручку в межкомнатную дверь своими руками:

1. Просверлите с помощью дрели и коронки сквозное отверстие в полотне.

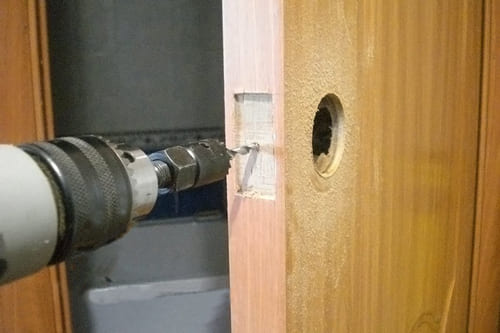

2. Используя сверло-перо или меньшую коронку, просверлите дверь с торца.
3. Затем нужно поставить внутрь язычок с замковой системой и проверить его работу.
4. Обведите контуры накладки и снимите тонкий слой материала, чтобы железка была установлена заподлицо. Привинтите деталь саморезами.
5. Просуньте стержень внутрь уже установленной детали. Сверху наденьте ручку с кольцом и розеткой. Если кольцо трется об дверь, нужно утопить его, сточив небольшой слой покрытия стамеской по окружности отверстия.
6. Прикрутите ручку тремя саморезами или закрепите стягивающими штифтами.
7. Сверху закрепите декоративную накладку. Соединение в большинстве моделей регулируется шестигранным ключом.

Для того чтобы установить металлическую накладку на раме нужно отметит положение язычка. Это удобно делать на этапе установки этой самой детали в полотно. Высверлите или выскоблите углубление необходимого размера в коробке. Затем обведите железную накладку, утопите ее заподлицо и зафиксируйте саморезами.

Врезка замка

Одно дело установить простую фурнитуру, но как поставить ручку с замком на межкомнатную дверь? Для этого лучше снять полотно с петель, чтобы аккуратно врезать замок.

Пример качественно врезанной дверной ручки несложной конструкции в новое полотно

Теперь рассмотрим, как правильно установить на дверь ручку с замком своими руками:

1. Отметьте положение замка на торце двери, обведите контуры системы.
2. Пером высверлите несколько отверстий на отмеченной площади, а остальное аккуратно выдолбите стамеской, периодически проверяя прохождение замка.
3. Снимите пару миллиметров покрытия, чтобы утопить железную накладку.
4. Для того чтобы вставить ручку нужно просверлить отверстие с обеих сторон полотна, подходящее по диаметру для свободного прохождения оси. Чтобы отметить его положение сделайте карандашом отметку на замке, установите его временно на место и перенесите метку на дверь, а затем отмеряйте необходимую глубину.
5. Закрепите замок саморезами.
6. Внутрь вставьте ось и углубите кольцо.
7. Установите ручку, зафиксируйте ее на месте.

На раме сделайте углубление для вхождения штифта и язычка. Утопите насадку заподлицо и зафиксируйте саморезами.

Если образуется люфт, необходимо подпилить ось ручки болгаркой. Некоторые производители наносят на него специальные отметки, чтобы это было проще сделать.

Установка защелки

Еще один вопрос – как ставить защелки на дверные ручки? В большинстве случаев сделать это ничуть не сложнее, чем вставить саму рукоятку. Давайте рассмотрим, как быстро установить ручку-защелку на межкомнатную дверь своими руками:

1. Высверлите дополнительное отверстие в двери. Оно должно совпадать с положением механизма защелки.
2. Проденьте ось в замок и установите сверху колпачок. Ставить заглушку или замок под ключ нужно с обратной стороны помещения. Внутри крепят поворотную защелку.
3. Зафиксируйте положение деталей саморезами и замаскируйте крепление декоративными колпачками, если таковы предусмотрены конструкцией.
4. На раме дополнительно прорезают отверстие для язычка защелки, если такой имеется. Если работа замка основана на принципе фиксации фалевого язычка, дополнительное углубление не требуется.

Как видите, установка дверных межкомнатных ручек своими руками – дело хлопотное, но вполне доступное даже для новичка. Учтите, что смещение деталей может привести к быстрой поломке фурнитуры.

В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

Ручка-защелка имеет следующую конструкцию.

Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

Или таким образом:

Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

и защелка:

Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

Для этого нам для работы будут нужны инструменты.

• Шуруповерт или дрель ручная.
• Коронка диаметр которого 50 мм по дереву.
• Свело размером 23-24мм по дереву.
• Карандаш
• Стамеска
• Молоток

Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

Начинаем устанавливать ручку-защелку

1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

5. В результате проделанных манипуляции получим отверстие.

7. В результате чего получаем на дверном полотне получается несколько отверстии.

8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

Нажимаем в отверстии на язычок.

и снимаем ручку.

10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

15. В выдолбленное углубление необходимо установить пластиковый кармашек.

16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

Похожие статьи

На какой высоте установить ручку для межкомнатной двери?

Ручка является важной частью «пирога» межкомнатной двери, ведь от правильности ее установки и выбора напрямую будет зависеть комфорт и простота в использовании всей конструкции, и в этом поможет гипермаркет межкомнатных дверей «Дверка». Большинство производителей предлагает для установки двери уже с имеющимися ручками и прочей прилагающейся фурнитурой.

Высота расположения ручки в таком случае стандартна и, в соответствии с ГОСТ, составляет 100 см от пола.

Если ручка не установлена, модели могут как иметь, так и не иметь пазов для ее крепления. Во втором случае в зоне предполагаемой фиксации есть специальный брус, который позволяет установить ручки и замок быстро и просто.

Здесь высота определяется самостоятельно, но «лимит» отступа вверх и вниз не должен превышать 10 см.

Высота в 100 см ориентирована на человека с ростом 170 см. Но учитывая, что данный параметр может значительно разниться, оптимальный вариант – приобрести дверь без фурнитуры и обозначенных пазов и закрепить ручку в том месте, которое наилучшим образом устроит всех проживающих в доме.

Особенности

Чтобы окончательно определиться с подходящей высотой, можно придерживаться следующих правил:

• По запястью. Необходимо подойти к двери вплотную, руки опустить вдоль корпуса. На уровне запястья сделать пометку и отступить вверх 20 см.

  Получившаяся высота оптимально подойдет человеку, делавшему замеры.

• По локтю. Здесь все проще: при плотном приближении к двери засечку следует сделать на уровне локтя.

Если воспользоваться обоими методами одновременно, результат в итоге должен получиться примерно одинаковым.

Нет необходимости делать подобные замеры для каждой двери. Достаточно установить метку на одной, измерить получившееся расстояние и отмерять его на других межкомнатных дверях дома.

Ручка в комнате для ребенка

Высота, полученная в результате вышеописанных измерений взрослым, не подойдет для детей – ребенок не будет дотягиваться до ручки.

С другой стороны, дополнительный паз негативно скажется на эстетическом облике конструкции. Оптимальный вариант – использовать нажимной механизм ручки и прикрепить к нему шнурок.

Ребенок тянет за шнурок – дверь без труда открывается. Когда дети дорастут до подходящего роста, шнурок отвязывается.

Стоит учесть, что правильно подобранная высота расположения ручки – не единственный важный момент.

Установка врезной ручки двери-купе

Сам элемент должен быть качественным и надежным, простым в нажатии. Особенно для детской. Проверить этот момент стоит в ходе покупки. Только в сумме с качеством изделия правильное крепление обеспечит удобство использования межкомнатной двери.

Эксперт гипермаркета межкомнатных дверей «Дверка» http://www.dverkadverka.ru Закирова Виктория

Как была зафиксирована ручка на передней двери?

Все ручки на двери, во время работы, обладают свойством ошеломляющих и ломающихся.

Их ремонт не столь странный, и он также будет применяться к тем, кто принимает его в первый раз.

Существует два способа крепления двери: винт, через выемку и винты — самонарезающие винты. Поэтому ремонт не может быть дорогостоящим, и для его использования не требуются огромные усилия.

Какой инструмент я должен придерживаться, прежде чем я начну ремонтировать ручку?

Сначала вам нужно купить набор отверток или отверток и битов.

Кстати, будет намного удобнее и быстрее сделать крепеж.

Вам также понадобится набор винтов.

Фиксирование сломанной ручки, прикрепленной к вилке

Соединив две равные части рукоятки с обеих сторон двери.

Это относится к сферическим или конусным продуктам.

Для типов, представленных перевозчиком, элементы устанавливаются отдельно. Это означает, что половина сломана, затем она отремонтирована, а другая — на месте.

Затем ручку снимают, когда дверь открывается, удерживая руку наполовину, а другую в отверстии.

Все детали оформления должны быть указаны вручную.

Затем половина рукоятки отсоединяется и получает вилку, установленную на нужную длину.

Как установить дверную ручку с защелкой

Точно так же вся структура поворачивается назад, здесь это чисто без специального инструмента.

Механизм технического ремонта, закрепленный в виде кронштейнов

В этом случае вам нужно будет купить отвертку или отвертку. Следует отметить, что поперечные болты лучше и сильнее прямых.

Дверная ручка перемещается, чтобы покрыть старые канавки. Затем, с противоположной стороны, к новым отверстиям прикреплены две пары болтов.

Нажмите прочно, чтобы вам не нужно было скользить.

Верхние части также устанавливаются с помощью винтов — винтов с сверлением новых желобов. Оверлей можно прикрепить как квадрат или алмаз. В конце работы приложение закреплено.

Характеристики замены мелких деталей детали

При замене пружинной детали новая деталь сильно сжимается сверху, устанавливается облицовка шпона, кольцо шпона прикрепляется и подключается к отвертке.

Затем выполняется филигранное завинчивание вращающегося механизма с последующим введением в него пружинного элемента.

Кнопка поворачивается клавишей.

В случаях, когда ремонт торта не увенчался успехом, гораздо проще и дешевле купить новый продукт.

Главная »Внутри» Как открыть дверной замок без ключа

Как открыть внутренний дверной замок без ключа

Иногда бывает, что внутренняя дверь закрыта и ключ отсутствует.

Вы не хотите сломать полотно ворот, потому что это довольно дорого, а вызов мастера будет дополнительным элементом затрат. Итак, как быстро и безопасно открыть дверь без ключа к самому дизайну?

По какой причине двери могут тушить?

Внутренний дверной замок

Прежде чем начать открывать структуру шеи сразу, вы должны указать причину, поэтому она была уничтожена.

Как правило, такая ситуация может возникнуть по следующим причинам:

• Замок в ручке просто застрял или он выключился.
• Защелка заблокирована.
• Замятая вкладка, расположенная в запирающем механизме, застряла.
• С другой стороны, в полости был ключ, который не позволяет открыть замок.

Если вы хотите точно определить причину, вам нужно использовать широкую отвертку.

С помощью в разных местах дверной створ поднимается. Вам нужно немного вытащить его, и тогда становится ясно, где это. Как только вы обнаружите ошибку, вы можете ее исправить.

Дефектная защелка — что делать?

Как правило, отказ болта вызывает несанкционированный замок двери.

Этот предмет может не перемещаться полностью. Даже когда вы все время нажимаете на ручку, язык продолжает заканчиваться. Если дверь слишком прикреплена к раме или захлопнулась, они больше не могут открываться.

Если это так, вы можете сделать следующее:

1. С помощью простой отвертки или другого твердого предмета аккуратно сжимайте ткань конструкции из коробки и аккуратно поднимите ее во время этого.
2. Кроме того, чтобы исключить вероятность появления таких ситуаций в будущем, не лишним, если вы хотите раскрутить рычаг и посмотреть, что не так с языком.
3. В случае необходимости и варианта лучше заменить неправильный продукт на новый.

Язык не был успешным

Также существует ситуация, при которой дверная конструкция двери, которая заблокирована, не открывается после повторного использования.

Даже если круглая ручка не оснащена дополнительной защелкой, но замок не может быть открыт обычным способом, то причиной сбоя является, скорее всего, язык.

Чтобы решить эту проблему, вы можете использовать острый инструмент, который легко переходит в промежуток между коробкой и дверью.

Затем, чтобы открыть внутренний замок двери без ключа, вы должны выполнить следующие действия, показанные на:

1. Осторожно установите линейку в слот, пластиковую карточку, офисный материал или обычный нож.

   Ориентация на части двери, на которой установлена ​​дверная ручка.

2. Инструмент, используемый для открытия инструмента, должен быть слегка наклонным и нажатым.

   Как установить ручку на внутренней двери: Фото.

   Его нужно подтолкнуть, чтобы он мог соприкасаться с разрезанной частью языка.

3. Наклоните нож или другие импровизированные устройства к полотну двери, в то время как язычок полностью скрыт в замке. В процессе реализации таких мер рукоятка должна находиться в опущенном положении, чем на рисунке, и крыло должно быть вытянуто в том направлении, в котором оно нормально открывается.

Если вы будете следовать всем вышеизложенным правилам, дверь без ключа откроется без усилий.

Замки на внутренней двери: их основные функции

Прежде чем открыть дверную ручку без ключа, она не будет лишней, если вы узнаете, какие функции имеют такие механизмы.

Только со всеми необходимыми знаниями и навыками для решения этой задачи будет намного проще:

• Современные производители не могли игнорировать несанкционированный застой в дверях. Вот почему они создали специальный дверной замок, у которого есть замок, с одной стороны, и специальная открывающая страница (кнопка) со спины.
• Если момент, когда дверь необходимо срочно открыть без использования ключа, достаточно вставить жесткий жесткий предмет (например, якорь) в отверстие, чтобы открыть механизм.
• Если есть двери со стеклянной рамой, то в случае хребта их можно осторожно удалить и войти в комнату.

Ситуация может быть большой.

Но если вы не можете самостоятельно справиться с заблокированной блокировкой, лучше назвать профессионального мастера, который решит проблему за считанные минуты.

Добавить комментарий

Установка ручки в межкомнатную дверь своими руками — инструкция как установить ручку

Межкомнатные двери и фурнитура для них, в том числе и ручки, продаются отдельно.

Соответственно отверстия для установки ручек в межкомнатной двери отсутствуют. Происходит это по той причине, что ручки хоть и стандартизированы, но все, же различны по конструкции и по установочным размерам. Тут можно поступить двумя способами либо вызвать плотника, либо установить ручки в межкомнатную дверь своими руками.

Итак, устанавливаем ручку-кноб в межкомнатную дверь. Это самый распространенный вид ручек, на мой взгляд, наиболее подходящий и удобный для межкомнатных дверей.

Перед тем как приступить к установке ручек, желательно снять дверь с петель.

Если же помочь вам не кому, то можно не снимать. Но следует подготовить стул или табурет, что бы можно было зафиксировать дверь, т.е.

она стала не подвижной.

Для установки ручек вам потребуется дрель, перовое сверло, линейка (желательно угольник), молоток, стамеска и коронка для отверстий больших размеров (см.

фото она красная).

Рис.1. Для установки ручек в межкомнатную дверь потребуется самый простой инструмент, который есть в каждом доме: дрель или шуруповерт, стамеска, перовое сверло диаметром 23 мм или сверло Форстнера, коронка по дереву диаметром 54 мм.

Первым делом определяемся с местом установки, правильнее сказать с высотой установки ручек.

Жестких ограничений по этому поводу нет. Обычно высота установки ручки от пола колеблется от 1 до 1.2 метра. Этой высоты достаточно как для взрослых, так и для детей.

Для разных ручек они различны. Кроме того, они зависят от толщины межкомнатной двери.

Так же в инструкции, как правило, имеется шаблон для установки ручек, где указаны все геометрические параметры. Главным образом нас будут интересовать размеры отверстий под собачку, саму ручку и их взаимного расположения. От этих размеров зависит диаметр перового сверла и коронки.

Поэтому необходимый инструмент нужно покупать после покупки ручек.

Важно отметить, что сверло и коронку нужно покупать диаметром равным диаметру отверстия в инструкции по установке ручек. Если использовать инструмент большего размера, то велика вероятность, что декоративная накладка не закроет отверстие. Если меньшего размера, то ручка просто не встанет. При этом переделывать отверстия под больший размер, очень трудоемко и проблематично.

Значительно проще и быстрее все правильно сделать сразу.

Теперь можно непосредственно приступить к установке ручки в межкомнатной двери. Для этого отмечаются отверстия под саму ручку и собачку. Для этих целей удобно использовать линейку как на фото.

Рис.2. Относительно торца двери ручка может быть смещена на расстояние 60 – 70 мм.

На этом расстоянии отмечают место для отверстия под установку ручки.

Рис.3. Сначала сверлят отверстие под ручку.

Чтобы обойтись без заусенцев и сколов на двери поступают следующим образом. Сначала сверлят отверстие сверлом диаметром 5-6 мм. Затем коронкой делают надрез с одной стороны двери глубиной не менее 5-10 мм. После чего коронкой сверлят отверстие с другой стороны двери.

Рис.4. На торце двери на высоте где центр отверстия под ручку отмечают центр отверстия под защелку, и с помощью перового сверла делают отверстие.

Защелка имеет площадку толщиной 2-3 мм. Чтобы дверь хорошо закрывалась под площадку вырубают паз стамеской. Удобно сначала просверлить отверстие, потом вставить защелку и по ней сделать разметку паза, после чего стамеской вырубить его.

После того как отверстия готовы вставляем собачку и обводим ее карандашом.

И с помощью стамески делаем паз. Этот паз необходим, что бы площадка собачки встала заподлицо с дверью и не мешала открыванию закрыванию.

Рис.5. Установку ручки начинают с установки защелки. Ее вставляют в паз и закрепляют саморезами, которые идут в комплекте с ручкой.

Заворачивать саморезы следует аккуратно и не сорвать насечку для отвертки. Для упрощения заворачивания предварительно можно просверлить отверстия под саморезы сверлом диаметром 3-4 мм.

Так же этот паз можно сделать с помощью фрезера. Но для этого нужно предварительно изготавливать шаблон, что для «одноразовой» установки ручек не целесообразно.

После того как подготовка закончена устанавливаем ручку на дверь и заворачиваем саморезы.

Рис.6. Последний этап - это установка механизма ручки.

Одна половинка ручки устанавливается в паз защелки. Половинки ручки соединяются винтами.

Установка дверной ручки-замка в межкомнатную дверь

Важно не перетянуть винты, в противном случае ручка может подклинивать.

Как видно из описания установка ручек в межкомнатную дверь очень проста. Важно не торопиться и сделать правильную разметку. После чего специальными сверлами делаются отверстия под установку, вырубается паз под защелку, и ручка устанавливается на место.

В среднем на установку ручек уходит около 20-30 минут.

Главная косметика

Установите ручку на внутренней двери своими руками

Трудно представить, как использовать внутреннюю дверь без такого обязательного атрибута, как ручка.

На первый взгляд, его установка может быть сложной. Однако при серьезном подходе к задаче можно самостоятельно управлять наличием необходимых инструментов и материалов и надлежащей организацией работы с этой задачей. В представленном материале давайте посмотрим, как ручка установлена ​​на внутренней двери.

Типы ручек

Существует несколько типов кривошипов, которые подходят для вставки во внутреннюю дверь:

• роторный;
• с механизмом давления;
• без запирающего механизма.

Стационарные ручки, которые не имеют механической работы, позволяют открывать дверь под воздействием вытягивания.

Что касается систем давления, то эти жалюзийные жалюзи выполнены в виде рычага. В процессе нажатия такой ручки язычок блокировки перемещается внутрь, что позволяет открывать дверь.

Что такое дверная ручка с овальной ручкой? Установка этой системы позволяет открыть дверь, не нажимая на ручку. Из-за круговой формы рукоятки операция выполняется поворотом рукоятки. Конструкция может быть оснащена кнопкой блокировки, которая позволяет заблокировать язык языка блокировки.

Таким образом, дверь может быть заперта изнутри.

Инструменты и материалы

Что требует установка ручек на внутренней двери? Для самосборки могут потребоваться следующие инструменты:

• Измерительная измерительная лента;
• карандаш;
• Ручная или электрическая дрель с насадкой в ​​форме пера;
• отвертка;
• долото для обработки древесины;
• молоток.

Высота ручки внутренней двери

Прежде чем вставлять замок во внутреннюю дверь, вы должны определить оптимальное расположение для установки ручки.

Чтобы сделать это, достаточно смоделировать открытие двери, чтобы подумать, какая высота наиболее приемлема для каждого отдельного пользователя. Как показывает практика, правильным решением является поместить ручку на внутреннюю дверь на расстоянии не менее 1 метра от плоскости пола. Представленные изображения оптимальны как для взрослых, так и для детей.

Режущие отверстия для ручки

После того как вы найдете необходимые инструменты и определили местоположение здания, вы можете перейти непосредственно к созданию отверстия для установки механизма.

Во-первых, отметьте высоту будущей ручки на плоскости двери и ее конца. Это необходимо для определения точного местоположения, в котором отверстие будет пробито с помощью сверла для двухсторонней конструкции.

Чтобы не мешать вычислениям, достаточно взять блокирующий механизм, а затем, используя рулетку, мы измеряем расстояние от его глаза до видимого края.

Параметр должен быть отмечен на предварительно выбранной высоте на полотне ворот. Как только появится соответствующая маркировка, вы можете продолжить выбор соответствующего материала сверла.

В конце отверстий вам нужен диаметр на плоскости и в конце полотна ворот, здесь вам нужно прикрепить противоположные части конструкции рукоятки.

Если толщина плоскости не позволяет установку, избыточную древесину следует удалить с помощью долота. Затем вам нужно очистить ткань с обеих сторон, пока ручка не войдет в зацепление.

Сборка болта

После завершения предыдущей работы защелка должна быть установлена ​​в подготовленном отверстии. Установка ручек дверной ручки на внутренней двери предполагает, что она прикреплена к полотну двери в открытом отверстии с помощью крепежных элементов, которые прикреплены к набору продуктов.

Уместно работать с отверткой.

Как установить ручку на внутренней двери

Однако в отсутствие последнего вы можете использовать обычную отвертку.

После укрепления ключевой части конструкции он долгое время включает ядро, которое усилено винтом. Чтобы не иметь проблем с базовой сборкой, ключ должен быть вставлен заранее, перемещая механизм блокировки механизма в закрытое положение. Только после этого винт должен быть завинчен.

Установка дверной ручки на внутренней двери

Прямое введение ручки в предварительно собранную структуру является самым простым этапом работы.

Достаточно вставить квадратный стержень в соответствующее отверстие запирающего механизма.

Следующий шаг — закрепить ручку с помощью пряжки на одной стороне двери. Для этого вы можете использовать самонарезающие винты или использовать стяжки. Как только первая рукоятка была успешно собрана, аналогичные операции должны выполняться с другой частью конструкции, которая должна быть установлена ​​на задней стороне полотна ворот.

Это установит связь между двумя элементами системы.

Установка вставки клавиатуры в дверную раму

Чтобы установить ручку на внутренней двери, она считается идеальной, необходимо сделать соответствующее отверстие, чтобы войти в фиксирующую часть замка в дверной коробке.

Не используйте ошибки в расчетах, которые позволяют использовать зубную пасту на вкладке вдоль вертикального края. При закрытии дверного полотна и отпускании рукоятки блокирующий элемент соединяется с частью коробки.

Оставшаяся этикетка из зубной пасты скажет вам, где сделать отверстие под языком.

Использование метода, описанного выше, является оптимальным решением для определения правильного расположения панели. Эксперты также прибегают к этой первопричинности.

Формированный отпечаток от выступающего языка шейки шеи должен направлять устойчивый контур карандашом. Затем используйте сверло и долото для входа в отверстие в пробку, затем металлическую пластину с отверстием.

Заблаговременно вам также нужно поместить отверстия под крепежные элементы, чтобы закрепить плиту на двери двери.

Когда вы создаете все необходимые отверстия, достаточно закрепить плиту в соответствующей секции. Чтобы плотно прилегать к крышке двери, металлический элемент должен быть плотно привинчен к деревянной поверхности.

В конце

Поэтому мы посмотрели, как ручка установлена ​​на внутренней двери.

В этом материале представлен пример того, как разрезать простой механизм в деревянный план. Теперь у вас достаточно знаний для решения вашей задачи самостоятельно, не прибегая к внешней помощи.

Купили вы, скажем, новую межкомнатную дверь и решили самостоятельно собрать дверную коробку и установить эту самую дверь, не имея никакого опыта. Ну, бывает так, что некоторые дела приходиться делать впервые. Самое главное здесь - не торопиться и быть внимательным к тому, что делаешь.

Когда мне в первый раз пришлось устанавливать межкомнатные двери в одной из квартир, то я, признаться, распиливая первую же коробку, допустил ошибку. В результате чего мне пришлось купить новый комплект короба. Вот с тех самых пор, я, выполняя работу по сборке и монтажу дверей очень внимателен и аккуратен.

При распиливании элементов дверной коробки нет права на ошибку, об этом нужно помнить. Как говорится, семь раз отмерь - один раз отрежь!
Итак, дверь привезена и стоит в коридоре, возможно уже вторую неделю. Больше уж откладывать некуда и пора приниматься за дело. Возникает резонный вопрос. С чего же начать?

Разметка дверного полотна для врезки

Начать следует с разметки на дверном полотне места, где будет врезана ручка с защелкой . Дверное полотно - это, собственно, сама дверь без дополнительных элементов, коробки, доборов и наличников.

Для начала решите, в какую сторону будет открываться дверь, от этого будет зависеть положение скоса язычка защелки. Теперь необходимо определить высоту, на которой будет располагаться дверная ручка. Как правило, ручку врезают на высоте 90-100 см. от пола или порога. В комнатах, конечно же, порогов не бывает. Но в ванной комнате или туалете, они очень возможны.

В коробке с дверной ручкой , почти наверняка вы найдете инструкцию с размерами, по которым необходимо сделать разметку. Нередко размеры указаны на самой коробке. Обыкновенные ручки почти всегда устанавливаются по одному и тому же образцу. В магазинах строительных инструментов продаются специальные наборы для врезки ручек в полотно межкомнатных дверей. Набор состоит из перьевого сверла, диаметром 23 мм. и коронки по дереву, диаметром 50-54 мм.

Итак, отметьте на торце дверного полотна расстояние в 95 см. С помощью угольника проведите четкую линию, перпендикулярную торцу полотна. Отметьте на ней середину и накерните. Накернить можно любым острым предметом, шилом, гвоздем или саморезом. В этом месте необходимо будет высверлить отверстие для защелки. Но не торопитесь, еще не время!

Необходимо продолжить разметку для ручки , или если говорить профессионально, для кноба . Для этого необходимо продолжить линию на торце далее на само полотно с обеих сторон. Делать это нужно строго перпендикулярно дверному полотну, используя угольник. Нелишним будет напомнить, что карандаш должен быть остро заточен.

Здесь следует обратить внимание на одну деталь. Ручку можно расположить на расстоянии 60-ти или 70-ти мм. от края. Сделать это позволяет регулируемая конструкция длины защелки. Решите, какое расстояние вам больше подходит, и отметьте нужное по обеим сторонам полотна на линиях, проведенных ранее.

Обратите внимание, что на глухом полотне, то есть на том, котором нет декоративных элементов в виде планок, стекол и прочего, расстояние от края, на котором будет врезана ручка, не имеет решающего значения. Ведь полотно абсолютно ровное и гладкое. Но наличие декоративных вставок может ограничить расположение ручки. И если вы решили врезать ручку на расстоянии в 70 мм. от края дверного полотна, обязательно убедитесь в том, что ручка не перекроет декоративные элементы. В противном случае, сделайте отметку в 60 мм. от края.

Высверливание отверстия для ручки

Первым сверлится отверстие для ручки , потом для защелки . Так удобнее. Во-первых, когда вы станете сверлить торец, вы точно будете знать, когда остановиться, а во-вторых, вся стружка при сверлении торца просто провалится вниз, и вам не нужно будет выметать или выдувать ее пылесосом, что очень неудобно.

Итак, возьмите дрель, закрепите в патрон коронку по дереву (50-54 мм.) и начинайте сверлить с одной из сторон, предварительно накернив размеченную точку. Не старайтесь просверлить все полотно «на одном дыхании». Во-первых, вам не хватит глубины самой коронки, а во-вторых, зубья коронки будут забиваться опилками, коронка будет сильно греться и прижигать дерево, и чем глубже, тем сильнее. Только пожара нам не хватало!

Просверлив 4-6 мм., не отключая дрель, потяните ее на себя, вынимая коронку из просверленного отверстия. Не нужно при этом включать реверс и вообще делать резких движений. Все должно происходить плавно, но уверенно.

Очистите зубья коронки от опилок. Будьте осторожны, она может быть очень горячей! Все зависит от материала дверного полотна и степени его влажности. Чем плотнее материал и влажнее, тем сильнее греется коронка. Но сильнее всего греется коронка с тупыми, сточенными зубьями. Никогда такой не пользуйтесь! Купите новую, мой вам совет.

Очистив зубья коронки, и при необходимости дав ей остыть, погрузите ее туда, откуда, некоторое время назад вынули, и продолжите эту важную механическую операцию для получения столь необходимого нам отверстия. Как я уже упоминал, коронка, в силу своей ограниченной глубины, не позволит пройти полотно насквозь. Просверлив до половины, следует перейти на другую сторону и повторить всю операцию заново. Тут нужно быть осторожнее. Приближаясь к середине полотна, не давите сильно, дайте себе насладиться последними секундами этого захватывающего процесса! Иначе, вы рискуете проскочить коронкой насквозь и сильно ударить дрелью по дверному полотну. А нам ведь не хочется его оцарапать или оставить вмятину, правда?

Сверлим отверстие для защелки

Переходим к следующему этапу. Вынимаем коронку из патрона дрели, не забывая о ее повышенной температуре. Зажимаем в патрон перьевое сверло диаметром 23 мм. Обратите внимание на фотографию. На ней видно, что на сверле выбит размер 25 мм. Но будьте спокойны, никакого обмана! Просто, у меня не нашлось сверла нужного диаметра, и я использовал “перку” в 25 мм., предварительно сточив “болгаркой” ее края до нужного диаметра. Такая вот, маленькая хитрость, возьмите на заметку.

Сверлить нужно строго перпендикулярно торцу дверного полотна. Сначала мне казалось, что это очень трудно контролировать. Я имею в виду, перпендикулярность. Но потом я понял, что это легко сделать, просто наблюдая за тем, насколько ровно сверло выбирает окружность. Особенно это заметно в начале сверления, а немного углубившись, уже можно почти не беспокоиться, что сверло отклонится от заданного курса. Но это вовсе не означает, что можно расслабиться и смотреть не на сверло, а на обсыпанную опилками кошку, проходящую мимо.

Установка защелки для межкомнатной двери

Ну, что же! Сверление отверстий закончено, теперь нужно утопить планку защелки в торец дверного полотна, так чтобы она была «заподлицо» с плоскостью. Профессионалы делают это с помощью ручного фрезерного станка, но такой найдется не у каждого, поэтому придется поработать молотком и стамеской.

Вставьте защелку в отверстие и обведите ее остро заточенным карандашом. Чтобы во время обводки планка оставалась на месте, я обычно сразу сверлю отверстия под шурупы крепления и слегка закручиваю их, фиксируя планку. Обведя планку, выньте защелку и беритесь за стамеску. Нужно ли говорить, что стамеска должна быть не просто острой, а очень острой?!

Продаётся без фурнитуры. Приобрести и выполнить установку дверной ручки придётся отдельно. Работа простая. Монтаж можно осуществить самостоятельно, нужен только определенный инструмент.

Различаются изделия материалом изготовления, дизайном, рабочим механизмом. Фурнитуру подбирают под стиль комнаты, учитывая удобство пользования. По типу крепления бывают:

• Накладные. Фурнитура просто прикручивается саморезами к поверхности полотна.

• Врезные. Часто идут в комплекте с замком или защёлкой. Монтаж фурнитуры предусматривает вырезание паза и сверления сквозного отверстия в теле .

Все врезные модели разделяются на два типа:

• Кнобы. Фурнитура оснащена поворотным механизмом, двигающим защёлку. Обычно сама рукоятка сделана шарообразной или дисковой формы.

• Нажимные модели. Функционирует механизм по аналогичному принципу, только для приведения его в действие рукоятку надо нажать. Фурнитура в комплекте с замком востребована для межкомнатных и входных дверей.

Нажимные модели в свою очередь делятся на два типа:

• Механизм с ручкой и защелкой в сборе . Такие модели недорогие, но не долговечные. Быстро расшатываются и выходят из строя.

• Ручка, защелка, завертка и сам механизм (с язычком или магнитный) подбираются отдельно в зависимости от предпочтений. Такие изделия качественней и надежней первого варианта.

Распространённым материалом для производства фурнитуры служат сплавы металлов или алюминий. Накладные модели могут быть сделаны из дерева. Для дорогих полотен выпускают рукоятки из камня, стекла. Самый дешёвый вариант – это пластик. Металлические элементы подвергаются хромированию или покрываются никелем.

Различаются изделия по типу замка . Простейшим запорным элементом выступает защёлка. Замок может закрываться ключом с одной или обеих сторон. В первом варианте с внутренней стороны комнаты ключ заменяет защёлка.

Необходимые инструменты

Чтобы выполнить установку ручки на межкомнатную дверь своими руками понадобится простейший столярный инструмент:

• электродрель;
• насадка коронка диаметром 50 мм;
• перьевое сверло диаметром 20–25 мм;
• карандаш;
• отвёртка;
• молоток;
• стамеска.

Облегчить монтаж поможет шаблон для установки дверных ручек, продающийся вместе с изделием. Если такового не оказалось в упаковке, его можно распечатать с интернета. Шаблон представляет собой схему корпуса механизма в масштабе 1:1. Её прикладывают к полотну для разметки паза и отверстия. Если предполагается устанавливать большое количество ручек, из дерева вырезают кондуктор для сверления.

Как установить дверную ручку?

Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции. Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки.

Монтаж ручки защёлки

Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

• Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
• Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
• Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие. Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
• С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки. Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

• Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
• Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

• Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

По окончании работ проверяют работоспособность механизма.

Монтаж ручки с замком

Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

• Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
• Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
• Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
• Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
• При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

После установки замка проверяют его работоспособность.

Монтаж ручек для раздвижных дверей

Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

Происходит установка на двери купе ручки так:

• Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
• С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.

• Внутрь паза вставляют вкладыш, фиксируют саморезами. Декоративную накладку, исполняющую роль ручки, просто защёлкивают сверху.
• Аналогичное действие выполняют на обратной стороне полотна. Если форма рукоятки круглая, углубление выбирают перьевым сверлом. Фурнитура может идти в комплекте с замком. Для его врезки в торце раздвижной двери выбирают паз, а на лудке крепят ответную планку.

Монтаж ручки с магнитным замком

Чтобы вставить ручку в межкомнатную дверь с магнитной защёлкой, выполняют аналогичные действия, предпринимаемые при врезке обычного замка. Для плавного защёлкивания нужно правильно установить ответную планку.

При закрытой двери на лудке пытаются точно обозначить верхний и нижний край замка. К разметке прикладывают ответную планку, отмечают паз под магнит. Перьевым сверлом проделывают отверстие. Внутрь паза ставят магнит. Сверху саморезами прикручивают ответную планку, не заглубляя её заподлицо. Если пластину утопить внутрь выборки, со временем ослабший магнит перестанет удерживать полотно.

Монтаж стационарных ручек

Существует две разновидности стационарных рукояток, но все они легко крепятся к двери. Накладные модели просто фиксируют саморезами к поверхности полотна. Для сквозного варианта дверь сверлят. Через отверстие вставляют резьбовую шпильку и с обеих сторон накручивают рукоятки.

Монтаж фурнитуры на дверное полотно под силу осуществить каждому хозяину. Важно изначально правильно выполнить разметку и разобраться с механизмом изделия.

Эта статья поможет вам разобраться, как врезать ручку-защёлку в дверное полотно. Придерживаясь описанного в статье алгоритма работ, вы без труда сможете проделать эту операцию самостоятельно, с минимальным набором инструментов и очень быстро.

Ни одна дверь не может обойтись без ручки. Наиболее популярным типом ручек для межкомнатных дверей на сегодняшний день является ручка-защёлка.

Конструкция ручек такого типа такова, что, вне зависимости от внешнего вида, все они устанавливаются в дверное полотно одинаково. О том, как это сделать своими руками, будет рассказано в этой статье.

Конструкция ручки-защёлки

Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:

или вот так:

Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:

и механизм-защёлка:

Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.

Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки. Внутренняя часть (защёлка) так же одинаковая, то есть врезается одинаково для всех типов ручек-защёлок.

Итак, приступим.

Необходимый инструмент

Чтобы максимально облегчить процесс установки ручки-защёлки, понадобятся:

1. Ручная дрель или шуруповёрт.
2. Коронка по дереву диаметром 50 мм.
3. Сверло по дереву диаметром 23-24 мм.
4. Стамеска.
5. Молоток.
6. Карандаш.

Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защёлок».

Устанавливаем ручку-защёлку

1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

5. В результате получим такое отверстие:

6. Переходим к боковой кромке. Сверлом по дереву диаметром 23-24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.

7. Получаем уже два отверстия.

8. В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.

9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

10. Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.

11. Вставляем внешнюю половинку ручки.

12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

14. При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.

15. Вставляем декоративный пластиковый кармашек.

16. Прикручиваем металлическую накладку.

17. Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.
