Сложная конструкция кровли делает дом более привлекательным, добавляет респектабельности внешнему виду здания. При устройстве шатровой или вальмовой кровли появляется конструктивный элемент, называющийся ендова. Он располагается в месте соединения двух скатов и является местом скопления снега и отведения воды. Именно поэтому устройство ендовы предполагает герметичность и высокую прочность.

Определение и виды

Ендова - функциональная деталь кровли, она представляет собой желоб, образующийся на стыке скатов. Как любое место соединения, она испытывает повышенную нагрузку, поэтому от прочности и грамотного устройства кровельного элемента зависит надежность всей крыши.

Различают два типа ендовы: нижняя, которая защищает стык от осадков и верхняя, которая кроме защитной, выполняет и декоративную функцию. Способ монтажа определяет вид элемента:

• Открытая ендова - устраивается на пологих скатах, она является простым вариантом. Стыки скатов имеют зазор, в который укладывается желоб и гидроизоляция.
• Закрытая ендова - применяется для крыши, имеющей крутые скаты, которые плотно прилегают друг к другу.
• Переплетенная ендова - при этом способе кровельные листы переплетаются между собой, обязательно требуется укладка гидроизоляции.

Подготовка

Схемы устройства кровли разрабатываются на этапе проектирования, тогда же выбирается и вид ендовы, который зависит от угла скатов и материала, используемого для покрытия. Нижняя ендова устанавливается на стропила, поэтому должна быть отмечена в плане крыши. В зависимости от выбранного кровельного материала, конструктивный элемент на стыке выполняется из металла или мягкой черепицы.

Обратите внимание! Оцинкованная сталь - практичный выбор, она обеспечивает надежную эксплуатацию ендовы в течение длительного срока.

Монтаж ендовы

Первый шаг устройства ендовы - это установка сплошной обрешетки, она может изготавливаться из набитых рядом планок или из обрезных досок, которые для защиты от влаги обработаны антисептиком. Ширина обрешетки должна составлять около 20 см в каждую сторону. Сплошная поверхность усилит прочность узла, на который приходится высокая снежная нагрузка.

Укладывается слой гидроизоляции, исключать эту составляющую не стоит, ведь ендова крыши должна обеспечивать полную водонепроницаемость. Для герметичной основы лучше использовать рулонный материал на основе битума, имеющий базальтовую посыпку для прочности. Если гидроизоляция состоит из нескольких частей, полотна укладывают внахлест.

Открытый тип ендовы используется чаще остальных, для его устройства нужно изготовить специальный разжелобок. Материалом для него служит полоса оцинкованной стали, загнутая под углом, большим, чем ендова.

Нижняя ендова имеет изгиб краев, предотвращающий перелив воды, она заводится нижней частью к карнизу. В этом месте оставляется свес в 8 см для надежного крепления. В месте стыковки с коньком укладывается уплотнитель. Крепление производится саморезами к обрешетке , шаг сверления - 30 см. Укладка происходит снизу вверх, если разжелобок состоит из отдельных частей, то они накладываются одна на другую с перехлестом до 15 см. Стыки защищаются силиконовым герметиком.

Особенности устройства

При их обрезают, оставляя до 10 см до центра ендовы. Крепление происходит саморезами, которые закручивают, не приближаясь к центру угла ближе, чем 25 см. Саморезы проходят через металл и планку ендовы, скрепляя конструкцию.

Верхняя ендова изготавливается из материала кровли, она закрепляется после укладки основного покрытия и закрывает срезы уложенных листов. Она крепится в верхних точках примыкания металлочерепицы.

Для установки ендовы на крыше с профнастилом потребуется устройство сплошной обрешетки и гидроизоляции, которая шире планки ендовы на 10 см. При маленьком угле между скатами, величина нижней ендовы должна выдерживаться по 50 см в обе стороны. Нахлест частей друг на друга - не менее 20 см. Нижняя ендова заходит под конёк на 25 см. После крепления профнастила укладывается декоративная планка.

Для мягкой кровли ендова обустраивается открытым способом. Ендовый ковер укладывается на битумную мастику и прибивается гвоздями. Нахлест полотен составляет до 30 см и обязательно проклеивается. Рядовые гонты крепятся в 30 см от оси угла, их края фиксируются битумом.

1. Закрытая ендова более сложная и затратная, но выглядит привлекательнее.
2. Для эффективной защиты используйте несколько слоев гидроизоляции.
3. В зданиях с большой площадью крыши ендова может иметь размеры до трех метров.
4. Каркас под конструктивный элемент, подверженный высоким нагрузкам, должен быть прочным.
5. Нельзя выполнять работу в сырую погоду.
6. Кровельные работы требуют соблюдения правил безопасности.

Ендова сложный и ответственный элемент кровли, к его монтажу следует подходить, вооружившись знаниями по монтажу. В работе помогут многочисленные фото и видеоуроки.

Видео

Вот так производится монтаж нижней планки ендовы:

С чего начать монтаж ендовы, что нужно предусмотреть - обо этом и многом другом ниже:

Важно построить ендову так, чтобы противостоять природной стихии, а также уберечь крышу дома от затекания и, не исключено, срыва кровли порывами ветра.

Что такое ендова?

Если вы заканчиваете строительство дома , то одним из самых важных дел остается устройство ендовы крыши. Ендова или разжелобовка - это место стыка скатов крыши, которое берет на себя львиную долю нагрузок кровли:

• нагревается летом до высокой температуры;
• дождевая вода стекается на этот стык;
• нагрузка снежного покрова здесь самая высокая.

Стихийное бедствие для дома можно предотвратить или уменьшить его последствия, если ендова крепко держит угловой удар.Для правильного расчета конструкции дома или его отдельных частей, можно обратиться к специалистам компании «ИнноваСтрой». Для того чтобы заказать бесплатный просчет, можно заполнить контактную информацию и оставить сообщение по параметрам просчета на главной странице сайта компании. Заходя на главную страницу , вам необходимо, прокрутив страничку сверху на один ряд, нажать кнопку «Заказать просчет на строительство – бесплатно!»

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах - всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты компании «ИнноваСтрой» имеют большой опыт успешного проведения самых сложных кровельных работ , в том числе по устройству ендовы крыши. В компании можно заказать и комплексную услугу, включая проектирование дома , ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.

Как правильно построить ендову?

Из чего бы не строили крышу, какой бы не выбирали материал для кровли, есть общие правила укладки, схема устройства ендовы:

1. Сначала прикрепляют сплошную обрешетку из дерева на месте соединения двух скатов крыши.

2. Снизу ендову укрепляют кровельной жестью или другим подходящим стройматериалом. Он должен быть непромокаемым, устойчивым к перепадам температур. Это может быть, например один из вариантов гидроизоляционных ковров.

3. Обрешетку собирают сначала из сплошного дощатого настила.

4. Настил покрывают асбестоцементным (шиферным) лотком или лотком из оцинкованной стали. Это называют еще нижней ендовой. Край лотка должен выступать вперед, за границу деталей металлочерепицы, листов шифера или профнастила. Это обеспечит жесткость и надежность конструкции.

5. Последний шаг в постройке ендовы – укладка выше всех кровельных листов, верхней ендовы. Обычно верхняя ендова – это деталь из того же материала, из которого делают всю кровлю. Верхняя ендова не обязательный элемент кровли, но она придает зданию завершенный эстетический вид .

Иногда от укладки верхней ендовы могут отказаться по таким причинам:

• необходимо организовать большую пропускную способность слива;
• пропуск талого снега, в который не редко попадают частицы веток, листья и прочий мусор, проходит лучше с открытым типом ендовы;
• необходимо улучшить пропуск потока талых или ливневых вод для крыши с малым углом подъема скатов.

Мы рассказали об основных правилах обустройства ендовы, но кроме этого, они имеют много особенностей. Самый важный фактор, влияющий на технологию укладки ендовы - это материал кровли. Ендова – это, по сути, часть кровли, потому она должна быть продолжением ее и сочетаться по цвету и материалу изготовления.Соблюдать эти технологические особенности важно при завершении кровельных работ, о чем мы и расскажем дальше. Если вы внимательно прочитаете все советы, то вполне можете попробовать своим силами установить ендову на кровле. Если нет уверенности в своих силах или у вас нет консультантов, имеющих опыт в строительстве, все же лучшим вариантом будет обращение к тем, кто знает как построить эту важную часть дома. Наши советы помогут понять, как устроена ендова и, как правильно ее соорудить, даже если вы не будете строителем, а заказчиком услуги.

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

• по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
• желоб принимает поток и направляет его вниз кровли;
• самостоятельно или с помощью водостока, водяной поток сливается на землю.

Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

• достаточно прочной для удержания потока воды или сползания снега, льда
• дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.

Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

Устройство ендовы крыши из металлочерепицы

Металлочерепица - современная королева кровель, поскольку имеет красивый внешний вид и отменные характеристики. Когда дело доходит до устройства ендовы из металлочерепицы, кровля формируется по общей схеме, что мы описали выше. Сначала устраивается обрешетка, а потом подкладывают стандартный лист металлочерепицы, специально заготовленный в виде желоба. Сверху, после проведения монтажа всех листов кровли, присоединяют и верхнюю ендову.

Во время устройства ендовы из металлочерепицы следует помнить, что деревянную обрешетку требуется сделать:

• сплошной, без пустот на месте стыка;
• материал обрешетки - доски не меньше чем 150 на 25 мм;
• ширина обрешетки от центра стыка должна быть не меньше 300 мм с обеих сторон.

После формирования обрешетки требуется проложить гидроизоляцию - специальный коврик или любой другой устойчивый к влаге и нагрузкам, стройматериал.Нижнюю ендову крепят шурупами-саморезами у которых шаг не менее 300 мм.Край ендовы закрепляется сверху карниза, поскольку это необходимо для качественного отвода воды.Когда соединяют два края скатов, нахлест должен быть не меньше 10 см. В промежутке нижней ендовы и металлочерепицы, рекомендуется проложить уплотнитель, который будет расширяться под влиянием тепла, и герметизировать соединение.

Устройство ендовы на шиферной крыше

Шифер - классика кровли. Эти волнистые листы из асбестоцемента дешевы и просты в работе, хотя и более хрупкие, чем металлочерепица.

Устройство ендовы на шиферной крыше сохраняет основные этапы установки ендовы с металлочерепицей. На готовую деревянную обрешетку-каркас, укладывается лист шифера, который специально подготовлен на заводе-изготовителе для нижнего желоба. Верхняя ендова укладывается после монтажа всей кровли.Обрешетка для шиферной ендовы выполняется из брусьев сечением не менее 60 на 60 мм. Если обрешетка крыши может проходить с паузами в укладке, то ендова требует полной обрешетки. Сверху образовавшегося деревянного желоба, закладывается шиферная деталь, обычно заводского изготовления. Шиферные заготовки начинают крепить толстыми и большими шиферными гвоздями снизу к верху крыши.

Если такой шиферной фигуры нет, можно применить металлическую основу для нижней ендовы. Листы шифера должны перекрыть на 10-15 см край нижней ендовы. Иногда в шиферном варианте не выполняют верхнюю ендову, для увеличения протекаемости талого снега или большого потока воды во время ливней. Такую схему практикуют в местах с повышенной влажностью и специфическим климатом.

Устройство ендовы из профнастила

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно - слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои особенности.Для обрешетки можно использовать сплошной ряд досок с сечением не меньше чем 32 на 100 мм и расстоянием не меньше чем 50-60 мм от центра ендовы. Планка ендовы должна войти под основное укрытие профнастила не меньше чем на 250 мм.

Другие способы устройства ендовы

Кровля не всегда бывает из популярных материалов. Иногда требуется сделать ендову для мягкой кровли, например из рулонного модифицированного битума или прочих синтетиков.В таком случае ендову делают или открытой или методом «подреза». Под подкладочный ковер сверху укладывают ковер ендовы. Этот ковер промазывают битумной мастикой для усиления гидроизоляции. Ковер прибивают кровельными гвоздями, которые вбиваются на расстоянии не более 2-5 см от края ковра и на расстоянии один от другого не более 25 см.

Если укладывается ендова методом подреза, настилочных деталей не требуется.Ендова необходима и в черепичной кровле. Черепичная кровля сложна по конструкции и технике, потому требует особого внимания строителя. Важно не допускать никаких зазоров в теплоизоляции или недостаточного утепления. Ендова в таком случае должна иметь снегоостанавливающие скобы. Укладку ендовы в черепичной кровле осуществляют двумя способами:

• на деревянный настил из досок
• на густую деревянную обрешетку.

Ширина настила из доски должна быть не менее 30 см от оси желобка. Укладку желобка на настил делают до набивки обрешетки. Желобки строят снизу вверх.

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

• качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
• соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

• правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
• монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

• Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
  Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

  Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

  Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на или выступающих .

  Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

  Внутренний угол конструкции образует две планки , и каждая из них выполняет важную функцию:

  • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до и укладки покрытия кровли;
  • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

  На заметку

  Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.

  Виды ендовы



  Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

  В зависимости от способа монтажа различают :

  • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
  • Открытые . Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

  Монтаж для мягкой кровли

  Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

  Подготовительные работы

  Оформить отрицательный излом можно, по крайней мере, в двух вариантах:

  • открытый;
  • метод подреза.

  Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

  Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

  • При использовании варианта «подрез» КЕ не нужен.

  Монтаж открытым способом



  • рядовую черепицу укладывают на КЕ до центральной оси;
  • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
  • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
  • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
  • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
  • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
  • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
  • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

  Монтаж способом «подреза»



  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
  • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
  • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
  • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

  На заметку

  Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

  Устройство

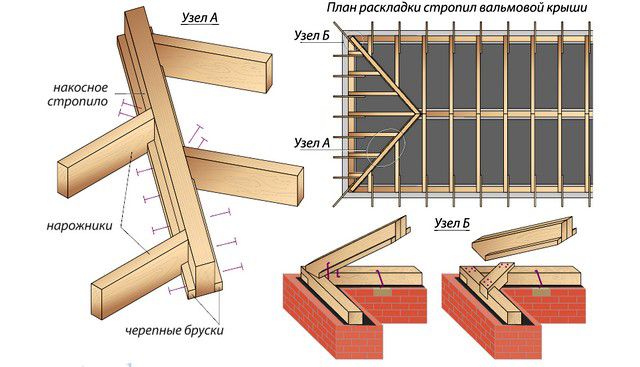

  Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

  Для формирования различных типов крыш: , и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

  Стропильная система с ендовами Г-образной кровли



  • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
  • Кровельные прогоны второстепенных кровель связаны.
  • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
  • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.



  Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

• Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
• Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

• Сочлененная и закрытая . Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
• Открытая . Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

• Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
• Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
• Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
• Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
3. От места крепления прогона к мауэрлату установите наклонную стропилину.
4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Многие считают, что кровля состоит из пары балок, досок и гвоздей, но это не так, конструкция очень сложная с множеством деталей и креплений. Предлагаем рассмотреть, что такое ендова крыши, а так же, как её сделать своими руками.

Что такое ендова

Ендова крыши — это желоба, которые используются для облегчения стоков воды, где два участка наклонной плоскости (стыки кровли) встречаются на крыше. Желоба на старых домах чаще всего выполнены из гофрокартона, т.к. шифер очень плохо поддается изгибам и установке для создания внутреннего угла, иногда домашние умельцы гнули жесть или алюминий, которые известны своими качествами прочности.

Фото — Ендова

Данная конструкция является обязательной для здания со многощипцовой кровлей. Кровли с ярко выраженными скатами отлично сами справляются с этой необходимостью, но если на крыше есть несколько соединений, или полый угол задерживает на поверхности воду, нужно использовать данную технологию для продления долговечности конструкции.

Преимущества использования ендовы:

1. Шиферные элементы очень страдают от влияния дождевых вод, материал разрушается, крошится, если не организовать стоки, то кровля сломается и начнет протекать быстрее условленного срока;
2. Конструкция повышает безопасность во время сильных снегопадов и дождя, снег падает небольшими пластами. Не задерживаясь и не леденея, вода льется равномерным потоком;
3. Установка ендовы не занимает много времени и сил, особенно если работать в несколько рук;
4. Скат желательно соединить с водосточной системой кровли. Это поможет улучшить работу ендовы.

Видео: устройство и монтаж ендовы

Строительство ендовы

Конструкция ендовы крыши достаточно проста в установке. Предлагаем рассмотреть план стропил для двухскатной крыши с ендовами, пошаговое строение:

1. Приставьте к кровле высокую устойчивую лестницу, желательно, чтобы её поддерживали на земле. После расчистите место работы при помощи кисти, щетки или влажной тряпки;
2. Устройство ендовы крыши из металлочерепицы требует точного измерения размеров. Типичный сгиб желоба должен быть приблизительно 14 см в ширину;
3. Начинаем сверху, нужно зайти под конек и снимать черепицу или кровельный профнастил. Удалить 15 сантиметров черепицы на каждой стороне ската (там, где будет располагаться ендова), оптимальная длина удаления – 20-30 сантиметров. Чтобы быстрее выполнить демонтаж, нужно под гвозди вставлять планку. Поддевать ею, а после вытягивать крепежные элементы гвоздодерами или плоскогубцами.

Технология монтажа

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки. Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны. Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

1. Перелом центральной части ендовы, как самого нагруженного участка;
2. Трещина по всей длине желоба;
3. Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов. Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком. Не нужно частить, так Вы уменьшаете опорные функции покрытия.

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.
