Опалубка для армопояса. Виды и способы устройства

Армопояс – это монолитная железобетонная конструкция. Пояс имеет кольцевой контур, устраивается на стенах, и не имеет разрывов (промежутков) в своем теле. Решение вопроса: как правильно сделать армопояс начинают с устройства опалубки. Наиболее доступный опалубочный материал - доска. Опалубку для армопояса выполняют либо из отдельных досок, либо из готовых деревянных щитов, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Поверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек - 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно задействовать другой вариант его создания, при котором опалубкой служат не деревянные конструкции, а U-образные блоки из газобетона. Лотковые блоки укладываются той же ширины, что и стена, и имеют внутри полость для закладки связанного арматурного каркаса и бетона. Пояс с такой «опалубкой» особенно выгодно устраивать по наружным стенам, ведь боковые стенки U-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода. Недостаток лотковых блоков - высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетом. Обычно ширина пояса равняется ширине стены, 30-50см. Так как опирание сборного или монолитного перекрытия на стены составляет всего 120см (на практике - 150-200см), то исходя из этого, ширину пояса можно принять меньшего размера. Рекомендуемая высота армопояса - 30см.

В коттеджах, где планируется создать легкие перекрытия, допускается установка в поясе плоского каркаса. Каркас-лесенка готовится прямо на стене, непосредственно в опалубке. Он представляет собой 2 стержня (для широкой стены 3 стержня) периодического профиля (диаметр по расчету), соединенных между собой поперечными прутьями. Шаг прутьев 50 см. Армопояс под плиты перекрытия этажа несет более высокие нагрузки. Поэтому каркас изготавливают объемный из 4-х или 6-ти продольных арматурных стержней и перевязывают поперечными хомутами из проволоки.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпича или бетонных сколов. Следует заметить, что устраивается армопояс на газобетон не только по наружным стенам, но и по несущим внутренним стенам. И если по длине стены поперечные стержни и хомуты могут соединяться вязальной проволокой, то по углам строения и в местах разветвления каркаса на внутренние несущие стены, соединение продольной арматуры и поперечных элементов выполняется на сварке. Каркас по уровню выставляется строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции крыши, ее нижний ряд - мауэрлат, крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под крышу обеспечивает прочность стены, стабильную жесткость кровельной системы. Он выполнятся аналогично процедуре устройства монолитного пояса под перекрытие. Армопояс под мауэрлат служит и для распределения нагрузки на всю поверхность стены, и для закладки в нем крепежных элементов для самого мауэрлата.

Как залить армопояс

Задача: как залить армопояс решается на финальном этапе устройства монолитной конструкции. Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15). Другой вариант - изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Армопояс для газобетона из кирпича

На практике, как вариант усиления стеновых конструкций, иногда выполняют армопояс для газобетона из кирпича. Он представляет собой обычную кладку из полнотелого кирпича, усиленную арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используют цемнтно-песчанный в соотношении 1:4. Высота пояса из кирпича принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но, может быть, и уже. Безусловно, армопояс из кирпича нельзя назвать равнозначным по прочностным характеристикам ж/б поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения вспомогательных объектов и хозпостроек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и дабы избежать образования на нем конденсата, необходимо выполнить утепление армопояса. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее наружной грани. Важно выдержать минимальную ширину армированного пояса, равную 20 см. для бетона и 25 см для кирпича. Получившиеся продольные ниши заполняются теплоизолирующим материалом, в качестве которых выступают перегородочные газобетонные блоки, уложенные на ложок (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс наделяет строительные конструкции дома из газобетонных блоков повышенной прочностью. А для всех домочадцев он становится гарантом безопасного, длительного и счастливого проживания в новом доме.

Армопояс — обязательный элемент при строительстве дома, выполняющий множество важных функций. О видах, назначении и технологии изготовления армированного пояса своими руками мы и поговорим в нашей статье.

В общем виде арматурный пояс — это монолитная железобетонная конструкция, опоясывающая несущие или по меньшей мере внешние стены здания. Существует несколько названий для этого элемента: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. д. В любом случае, это каркас или сетка из арматуры, залитая бетоном. Обязательное условие для любого армопояса — он не должен прерываться, и поэтому заливка производится вкруговую без перерывов, за один раз.

Армопояс выполняет несколько основных функций:

1. Укрепляет стены и не даёт им «разъехаться».
2. Равномерно распределяет нагрузку на стены нижнего этажа со стороны стен верхнего.
3. Позволяет избежать неравномерной усадки здания и образования трещин .
4. Выполняет выравнивание кладки за счёт распределения жидкого бетона строго в горизонтальной плоскости.
5. Иногда возникают точечные нагрузки вследствие перекосов или ошибок строителей, а применение армопояса позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, этажности здания, вида фундамента и геологических особенностей местности применяют от одного до 4-х армированных поясов.

Когда армопояс не нужен

Скажем сразу, что межэтажные и подкрышный армопояса нужны всегда. В случае монолитного фундамента на плите-подушке, ростверк и цокольный армопояса не нужны.

Также они не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить итак не столь крепкое строение.

Свайный ростверк выполняет функции цокольного армопояса, так что его сооружение вполне рационально. Если под сборный ленточный фундамент ростверк не сделан, то второй пояс можно также не делать, пользы от него не будет, и стоять такому дому недолго.

Виды армированных поясов

Всего существует 4 основных вида армопоясов:

1. Ростверк, или подфундаментный армопояс, а также свайный роствер.
2. Армопояс между фундаментом и стенами здания, цокольный армопояс.
3. Армированный пояс по верхнему ряду стен, на который будут уложены плиты перекрытия (межэтажный пояс).
4. Разгрузочный пояс под крышу, к которому будет крепиться мауэрлат.

Если этажность здания возрастает, соответственно, растёт количество межэтажных поясов. Теперь стоит рассмотреть каждый из перечисленных армированных поясов отдельно.

Ростверк

Ростверк — это нижний, чаще всего подземный армопояс, на который опираются стены ленточного фундамента. Также ростверком называют армопояс, который связывает отдельные столбы или сваи столбчатого или свайного фундаментов. В таком случае он чаще всего играет роль цокольного пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, тогда под него необходимо вырыть траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных выбранной для строительства местности. Дно траншеи засыпается песком вперемешку с щебнем, иногда чистым песком, если почва твёрдая и не водянистая.

Высота ростверка обычно составляет 30-50 см, а ширина от 70 до 120 см. В отличие от других видов поясов, ростверк укладывается под все несущие стены сооружения. Нижний пояс должен быть наиболее крепок, ведь на нём будет стоять весь дом. Этот элемент будет испытывать самые серьёзные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. д.

Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм. Шаг обвязки — не более 200 мм. Сначала укладываем на землю два арматурных прута длиной 6 метров и свариваем поперечным куском арматуры по краям и посередине. Остальные поперечные куски вяжем проволокой , т. к. сварка меняет прочность арматуры посредством температурного воздействия или, говоря проще, «отпускает» металл.

Далее изготавливаем такую же «лесенку», после чего на концах и посередине свариваем эти лесенки поперечинами, как и раньше. Остальные поперечины вяжем, только вяжем! Так мы получили арматурный каркас, который будет уложен в ростверк. Размеры (толщину и высоту) следует делать с расчётом, чтобы бетон покрывал арматуру на 5 см со всех сторон. Если арматура будет касаться земли или «выглядывать» наружу, она быстро сгниёт и монолитность конструкции будет нарушена.

Это основа дома, и она должна быть крепкой. Лучше делать ростверк с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона. Впоследствии это окупится.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные столбы в одно целое, не давая им разъезжаться. Также он не позволяет происходить точечной усадке дома, а заставляет «врастать» здание в грунт равномерно и одинаково во всех точках

Однако свайный и столбчатый ростверк часто выполняют из дерева, называя его обвязкой. Это не считается армопоясом.

После того как на основательном ростверке построены стены сборного ленточного фундамента, например, из бетонных блоков или кирпича, следует снова сооружать армированный пояс. Стены фундамента могут выступать над землёй, могут быть вровень с ней, армопояс строим независимо от этого.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то цокольный пояс можно особо не укреплять. Но мы-то строим «на века», поэтому не будем экономить на долговечности дома и его прочности, однако перерасход нам тоже ни к чему.

Например, принято считать, что цокольный пояс устраивают только по периметру внешних стен, но если перекрытия — плиты, лучше делать его по всем несущим стенам. Если внешнее утепление стен не планируется, тогда ширина армопояса равна ширине стены. Если же утепление будет, тогда ширину армопояся надо делать с учётом утеплителя, или вставить подготовленные полосы пенополистирола под опалубку перед заливкой.

Арматуры, в принципе, достаточно и сеточной, т. е. без каркаса. Для сетки используем три продольных прута 12 мм и шаг поперечных прутков делаем 10 см. Высота пояса обычно равна 20-40 см. Лучше сделать 40 или хотя бы 30, так будет крепче и надёжнее. Не забываем про гидроизоляционные прокладки из двойного слоя рубероида или другого материала, чтобы влага не поднималась вверх в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но всё равно обязательно используется.

Межэтажный армированный пояс

Межэтажный пояс сооружается для укрепления стен и равномерного распределения нагрузки от плит на всю коробку дома. Именно поэтому этот пояс называют разгрузочным.

Также он не даёт разъехаться стенам, которые стремятся это сделать под действием осевых нагрузок. Ну и, в конце концов, он выравнивает плоскость венца коробки, которая может «гулять» даже при мастере-каменщике.

Межэтажные пояса лучше делать с каркасом из 4-х продольных арматурных прутов 12 мм, высотой 40 см и шириной как у стен, с учётом на теплоизоляцию. Укладывать его необходимо на все несущие стены. Многие утверждают, что только ростверк нужно класть под все стены, но плиты перекрытий будут давить на все несущие конструкции, поэтому межэтажный армопояс лучше делать по всем стенам.

Подкрышный или мауэрлатный армопояс

Это также достаточно важный пояс. Во-первых, он распределяет нагрузку от стропильной системы, фронтонов и крыши в целом. Во-вторых, он позволяет надёжно закрепить мауэрлат . В-третьих, он, опять-таки, выравнивает горизонталь коробки, что немаловажно для удачного возведения стропильной системы, где важна геометрическая точность.

Выполняется последний армопояс по аналогии с предыдущим. Если укладка плит не планируется, тогда пояс монтируют по периметру внешних стен, а если стропила наклонные, то не помешает и кладка на среднюю несущую стену, на которую будут опираться коньковые стойки и лежень.

Опалубка и бетонные работы

Опалубка, как правило, выполняется из досок, которые собираются в щиты на земле и крепятся к стене на быстрый монтаж. Иногда доски прошиваются арматурой и стягиваются сваркой путём приваривания набалдашника. Также эту роль может выполнить стальная проволока, которая продевается в просверленные заранее отверстия и стягивается рычагом из арматуры или металлического прутка.

Сверху доски опалубки соединяются обрезками бруса или доски. Вообще способы укрепления опалубки зависят от способов заливки: если литье будет производиться с достаточной высоты, тогда опалубку следует укреплять максимально. Если заливать бетон будут из вёдер, тогда такая перестраховка не понадобится. Особое внимание должно уделяться стыкам щитов, углам и поворотам.

Наибольшую нагрузку принимает нижняя часть опалубки, поэтому иногда она прибивается арматурой с приваренной перемычкой, не позволяющей доске отходить от стены.

Арматурный каркас укладывают таким образом, чтобы прутья были со всех сторон закрыты слоем бетона не менее 5 см.

Так как заливка производится на высоте, целесообразно использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Переноситься такая воронка должна подъёмным краном.

Основы монолитного литья, вибрации и другие подобные вопросы описаны подробно в других наших статьях, например, «Как правильно залить фундамент под дом» . Про выбор цемента можно почитать в статье «Как выбрать цемент» . Единственное замечание относительно работ по литью в опалубку на высоте — это вопрос безопасности. Также следует аккуратно производить вибрацию, чтобы не повредить опалубку и каркас.

Снимается опалубка фомкой или ломиком. В жаркую погоду это можно делать через сутки, в холодную — лучше подождать два-три дня. Марка бетона должна использоваться не ниже М400.

Итак, вы выяснили:

1. Армопояс — необходимый элемент системы несущей конструкции.
2. Армопояса бывают нескольких видов, и все они необходимы при определённых обстоятельствах.
3. Армопояс не является консткрукционно сложным элементом.
4. Стоимость армированного пояса оправдывает полученные выгоды.

Конечно, лучше чтобы все работы по определению параметров, применимости, необходимости и других особенностей этого конструктивного элемента, а также его изготовлением занимались опытные специалисты. Это та часть, переделать которую практически невозможно, а функции она выполняет важные. Поэтому экономить лучше на чём-то другом: обоях или перилах на крыльце, но не на армопоясе.

04.06.2018

Вопрос: Что из себя представляет армированный укрепляющий пояс и его устройство

В наше время все строительные технологии преимущественно направлены на обеспечение максимальной устойчивости возводимых строений и на повышение ресурса эксплуатации. Ведь строительные объекты подвергаются колоссальному воздействию природных факторов. Поэтому конструкции построек необходимо укреплять должным образом. Одним из таких укреплений, и является армопояс.

Армопояс - что это такое

Армопояс - это монолитный железобетонный контур, который кладется на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса заключается в распределении равномерной нагрузки на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундаменте, под плиты перекрытия и под мауэрлат (брус на, который опираются стропила кровли).

Какие функции выполняет армопояс

Можно выделить несколько причин, которые определяют необходимость устройства армопояса при строительстве дома:

• Повышение пространственной жёсткости - армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жёсткой рамы, благодаря чему здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, грунтовых подвижек, землетрясений;
• Равномерное распределение нагрузок - монолитный пояс защищает фундамент и стены от трещин и не дает тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкие газобетон и пенобетон;
• Реализация проемов - железобетонный пояс позволяет без использования специальных перемычек делать в стенах проемы любой ширины для дверей и окон;
• Соединение стропильной системы крыши со стенами - монолитный армопояс обеспечивает жёсткое и надежное крепление для монтажа стропильной системы крыши, особенно важно когда стены строения выложены из легких блоков.

Всегда ли нужен армопояс?

Укрепление дома нужно не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством армопояса:

• фундамент расположен на прочном грунте: скальный грунт, крупный и крупнообломочный песок, грунт не насыщенный водой;
• стены дома будут выкладываться из кирпича;
• стены дома будут строится из арболитовых блоков, толщиной не менее 30 см и прочностью не меньше B2,5;
• возводится одноэтажный дом, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае если грунт на участке слабый и не очень устойчивый, к примеру пылевидный песок, лёсс, глина, суглинок или торфяник, то строительство армопояса обязательно.

То же самое если стены дома строятся из легких и хрупких керамзитобетонных, пенобетонных или газобетонных блоков - ответ очевиден, армопояс нужен! Это потому что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки исходящие от плит перекрытия.

Технология строительства армопояса

Методика устройства монолитного армопояса схожа с технологией заливки обычного монолитного фундамента:

1. Вяжется и устанавливается каркас из арматуры;
2. Устанавливается опалубка;
3. Заливается бетон.

Какие-то дополнительные нюансы, тонкости и незначительные изменения технологии зависят от зоны расположения железобетонного пояса.

Виды армопояса или зоны расположения

Базовый разгрузочный армопояс или Основание (1 уровень - под фундаментом) - на эту конструкцию ложатся большие усилия от всей массы здания и реакции почвы. Основание усилятся арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Цокольный армопояс (2 уровень - над фундаментом) - ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

Армопояс между этажами под плиты перекрытий - это цельный железобетонный пояс находится между верхним уровнем стен дома и расположенными между этажами бетонными плитами перекрытия. Его задача - обеспечивать неподвижность несущих стен и предотвращать появление в них трещин. Он распределяет нагрузки от межэтажных плит на контур здания и уменьшает вероятность деформирования проемов.

Армопояс последнего этажа под мауэрлат - этот армированный пояс заливается после строительства последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой кровли и дополнительно от осадков, снега и ветра.

Армопояс первого уровня (под фундамент)

Для того чтобы значительно уменьшить давление дома на грунт, армопояс под фундамент должен быть сделан на 30-40 см шире основной бетонной ленты фундамента. А его толщина, в зависимости от количества этажей, может варьироваться от 40 см до 50 см.

Армопояс первого уровня делается под все несущие стены строения, а не только по периметру наружных стен. Арматурный каркас для него делается исключительно методом вязки, и никакой сварки. Сварку можно использовать только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры равен 16-20 мм. Диаметр поперечных хомутов - от 8 до 10 мм. Шаг - не больше 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Арматура должна быть утоплена по середине. Достичь этого можно подложив под каркас камушки или половинки кирпичей. Это сбережет металлический каркас от процесса коррозии (ржавчина).

Заливку армированного пояса бетоном нужно делать за один заход. Это нужно для того чтобы избежать стыков, которые уменьшают прочность конструкции.

Армопояс второго уровня (на фундаменте)

Перед тем как начинать возводить стены на фундамент, нужно залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным укреплением постройки.

Если для вязки каркаса для первого уровняармопояса необходимо было 8 прутьев основной арматуры, то для вязки каркаса для армированного пояса второго уровня будет достаточно использовать 4 прута арматуры диаметром от 14 до 18 мм и хомутами диаметром от 6 до 8 мм.

Конструкция заливается по периметру здания вдоль внешних стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цокольного армопояса - М200 или выше.

Армированный пояс первого уровня является основой дома, а цокольный пояс является дополнением и усилением несущих способностей армопояса для фундамента. Поэтому, если армопояс первого уровня был залит качественно, то пояс второго уровня (цокольный) можно сделать не таким прочным.

В общем можно сказать, что совокупность качественных армопоясов первого и второго уровня - это гарантия надежности и стойкости фундамента на любых грунтах.

Армопояс под плиты перекрытия

Если строится многоэтажное здание, то плиты перекрытия осуществляют сильные нагрузки на стены. Для того чтобы снизить эту нагрузку, на высоте сопряжения, между стеной и плитами перекрытия тоже необходимо устанавливать армированный пояс. Он заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то она желательно должна быть равной ширине стены.

Расстояние между плитой и поясом не должно превышать ширину в 1-2 кирпича. Идеальным расстоянием будет от 10 до 15 см.

Вязка арматурного каркаса для межэтажного пояса выполняется в виде сетки из двухжильных арматурных прутьев толщиной от 10 до 12 мм.

Если кладка стен здания выполняется из газобетонных блоков, то в качестве опалубки по краям можно выставить два тонких блока и уже между ними устанавливать арматурный каркас и заливать бетон.

Для стен толщиной 40 см, в качестве опалубки можно использовать 10 см перегородочные блоки.

Если толщина стен меньше 40 см, то в стандартном газобетонном блоке можно самим выпилить желоб для укладки в него армированного пояса. Или заранее купить специальный газобетонный U-блок с уже готовым желобом.

Армопояс под мауэрлат

Армированный пояс, который устанавливается под крышу обеспечивает возможность прочного крепления крыши (мауэрлат + стропила) и установку деревянных и бетонных перекрытий между чердаком и последним этажом.

Армопояс под мауэрлат, по сравнению с другими поясами, самый малый по ширине. Это допустимо так как вертикальная нагрузка, которая приходится на этот пояс самая минимальная.

Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм.В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет изогнутости удерживаются в нем.

Дабы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно просчитывать заранее, так чтобы в дальнейшем они оказались посередине между стропильными конструкциями.Главное, чтобы стропильные ноги потом не совпали со шпильками. После заливки бетоном длина шпилек должна быть достаточной для установки на них мауэрлата и фиксации его двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса нужно учитывать его ширину и высоту таким образом, чтобы, когда будет залит бетон, между каркасом и внешней поверхностью бетона было не меньше 3-5 см.

Армокирпичный пояс

В строительстве крупных домов, особенно несколько этажных, в обязательном порядке принято делать укрепляющий пояс строго из железобетона, но для небольших хозяйственных построек, где мощное укрепление не требуется, пояс выкладывают из кирпича.

Конструкция армокирпичного пояса представляет из себя от 3 до 5 рядов кирпичной кладки, усиленных арматурной сеткой. В швы каждого ряда кирпичей на раствор кладется стальная сетка из проволоки диаметром 4-5 мм, с размером ячейки примерно 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда, чтобы усилить прочность конструкции, кирпичи кладутся не горизонтально, а вертикально на торцы.

Нужно ли утеплять армопояс

В теплоизоляционном плане армирующий пояс не очень хорошо себя проявляет и через него в зимнее время года теряется какое-то количество тепла. Из-за чего с внутренней стороны может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого избежать, при строительстве армопояса его нужно утеплять с внешней стороны с помощью теплоизоляционных материалов.

«А чем утеплять армопояс», - спросите вы. Вариантов ответа на этот вопрос несколько. Самым распространенным материалом является пенополистирол, но также еще можно использовать пенопласт и газобетон.

Главное,перед вязкой арматурного каркаса и заливкой бетона нужно учитывать и не забывать оставлять пространство (от внешнего края стены) для укладки утеплителя.

Какая марка бетона нужна для армопояса

Для изготовления армированного пояса под межэтажные перекрытия и стропильные системы, минимальным требование является использование бетонной марки М200 или М250, а можно и выше. Необходимый бетон можно купить уже готовым или замесить его самостоятельно из цемента М400.

Для того чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор – добавка которая увеличивает подвижность и текучесть бетона.

Что касается водоцементного соотношения. Оно должно быть в пределах от 0,5 до 0,7 на единицу цемента, иными словами на 10 частей цемента должно приходится от 5 до 7 частей воды.

Чрезмерное количество воды в бетоне негативно влияет на его характеристики и делает его не таким прочным.

Стоимость заливки армопояса

Стоимость армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Во внимание берутся основные параметры строения и материалы из которых будет строится дом.

Первым делом, в зависимости от того, из чего выкладываются стены здания, определяется технология изготовления армопоясов для фундамента, для малуэриата (крыша) и если в здании будет несколько этажей, то и для межэтажных перекрытий.

Как правило пояса укрепления обязательно нужны при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон,полистеролбетон, керамзитобетон и арболитобетон.Это потому что, блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, нестабильных грунтов и точечного давления от кровли.

Вычислить стоимость заливки армопоясане простая задача, так как дома практически всегда разные и в проекте каждого существует множество факторов, которые будут влиять на окончательную цену.

Если вы обратитесь за услугами частного прорабаМихаила Долгих, то он поможет определить и рассчитать все работы по устройству армопоясадля вашего дома.

Стоимость заливки армированного пояса будет стоять 250 руб. за метр погонный.

Доверие профессионалам

Доверять монтажармопояса стоит только профессиональным строителям.

Выбирая исполнителей работ, обращайте внимание только на узкоспециализированных профессионалов, которые не первый год вертятся в своей сфере и хорошо знакомы с особенностями монтажа данного вида конструкций.

В стоимость работ должны входить оплата бригады, вся необходимая для строительства техника и оборудование.

С квалифицированной строительной командой вы сможете сделать надежную конструкцию дома, а опытный прораб поможет вам минимизировать сроки и расходы по смете.

Чтобы узнать цену на армопояс в проекте вашего дома, свяжитесь с нашим специалистом, по контактам, указанным на сайте.

В частных жилых домах из блочных материалов, чтобы создать дополнительную защиту от смещения и деформации несущих стен и конструктивных элементов, предусмотрено возведение армопояса.

Подобная железобетонная конструкция сооружается по периметру дома.

Она позволяет уменьшить и перераспределить напряжение на стенки и фундамент, появляющиеся в результате сейсмической активности, влияния ветра, нагрузок от внутренних конструкционных элементов дома. Но чтобы правильно сделать подобный узел строения, понадобится смонтировать надежную опалубку.

Она обычно состоит из щитов, изготовленных из дерева или фанеры, нужных, чтобы придать бетону необходимые габариты и форму.

Бывает вертикальной - колонны и опоры - и горизонтальной. Для изготовления армопояса нужна горизонтальная опалубка.

Основные требования к подобной конструкции такие:

• Прочность;
• Жесткость;
• Водонепроницаемость;
• Простота установки и удаления;
• Возможность вторичного применения;
• Небольшая цена.

Возводя здание, армирующий пояс делают несколько раз. Это число зависит от того, сколько этажей в доме, каков материал стенок и перекрытий. Основной, несущий армопояс заливается на стадии возведения фундамента. От того, насколько качественно он сделан, зависит безопасность строения.

Второй пояс устанавливается на блоки либо цоколя. Дальше армопояс монтируют поэтажно до самой кровли, укладывая над ними плиты перекрытия.

Монтировать опалубочную конструкцию необходимо сразу по периметру заливки пояса. Если такая возможность отсутствует, то сначала выставляют ее на углы и места соединения стен. Для получения более гладкой поверхности, щиты покрывают полиэтиленом.

Выбор материала

Прежде чем смонтировать опалубку под армопояс, нужно подобрать подходящий материал. Это может быть:

• Металл;
• Дерево;
• Листовые материалы - ДСП, фанера, пластик;
• Комбинации различных материалов.

От используемого материала зависит вариант закрепления на стене. Опалубочные элементы для армирующего пояса чаще изготавливают из оструганной обрезной доски толщиной не меньше 25 мм и шириной 150–200 мм.

Применение более широких досок нецелесообразно, от влажности они деформируются, и армопояс получится неровным. Доски монтируются в щиты, нижний из которых именуется палубой.

Высота армопояса

Высота типового армопояса равняется 300 мм, а его ширина соответствует толщине стенки либо плиты фундамента. Для сборки опалубки нужно запастись строганой доской.

Гвозди забивают с внутренней стороны, прошивая доски насквозь, и загибают с другой стороны. Щиты соединяют брусками или обрезками досок.

Крепление деревянной опалубки

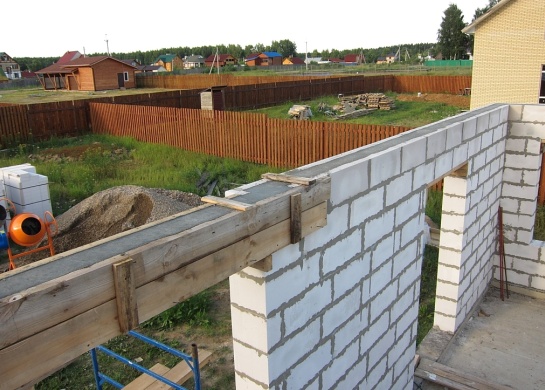

Экономичную временную конструкцию можно собрать из досок, применяя такой технологический метод:

• Нижняя часть - стартовая доска - прикрепляется к стенам по периметру здания с обеих сторон. Обычно ее фиксируют с помощью шурупов.
• Последующие доски опалубки ставятся над первой и сколачиваются в щиты с помощью обрезков бруса либо дощечек. Прежде чем крепить доски, нужно удостовериться в их вертикальном расположении.
• В итоге по периметру стен должен получиться прямоугольник без щелей с высотой боковин 300 мм.

Требуемая жесткость придается опалубке вертикально набитыми обрезками досок. Они крепятся с внешней стороны через каждые 700 мм. Надо установить между параллельными щитами стяжки из проволоки с шагом 80–100 см, чтобы давление бетона не выдавило деревянные заслоны.

Завершающая часть установки - проверка качества монтажа. Удостоверьтесь, что конструкция имеет достаточную крепость, позволяющую не развалиться под давлением бетонного раствора. Проверьте вертикальность боковин, чтобы армопояс не вышел кривым.

Осмотрите форму конструкции на предмет наличия щелей, это поможет предупредить протекание бетона.

Небольшие щели закрываются паклей или монтажной пеной, те, что больше 10 мм шириной забиваются накладной рейкой.

Опалубка армопояса закрепляется на стене из кирпича либо пеноблока с помощью метизов длиной 9–10 см. В боковине и стенке с шагом 70–100 см просверливаются отверстия, в которые устанавливаются дюбеля, потом щиты саморезами плотно прижимаются к стенке.

Установка на блоках фундамента несколько сложнее. Ширина подобного блока 600 мм, бетонного раствора потребуется намного больше, чем на стеновом армопоясе. Изготавливают такую конструкцию из доски толщиной 35–40 мм. Закрепить ее следует по-другому. Боковины стягиваются друг с другом с помощью шпилек и гаек сквозь просверленные в щитах отверстия.

На шпильки одеваются обрезки труб длиной по ширине опалубки. Подойдут любые, главное, чтобы шпилька без проблем продвигалась внутри.

Шпилька с трубой служит опорой и нижним крепежом щитов. Верх крепится брусками. После схватывания бетона опалубку снимают. Сначала убирают верхние, а потом нижние фиксаторы, и демонтируют щиты. Шпильки аккуратно достают из труб. Потом трубы заделываются раствором или запениваются полиуретановой пеной.

Если нет шпилек, их можно заменить деревянными брусками, устанавливаемыми внутри опалубки и закрепляемыми к щитам саморезами. После демонтажа бруски остаются в бетоне.

Установка несъемной опалубки

Самый легкий вариант самостоятельного сооружения армопояса. Использование готовых блоков позволяет быстро создать конструкцию из бетона.

Применение помогает избавиться от мостиков холода, непременно появляющихся в незащищенном железобетонном поясе.

Блоки опалубки производятся разных габаритов и форм, что способствует быстрому и легкому монтажу армопояса необходимого размера. Для простоты на них установлены пазо-шиповые замки, это еще больше упрощает работу.

Изготовление арматурного каркаса

Дальнейшее обустройство армопояса состоит в укладывании арматурного каркаса. Для армирования используют стальные прутки сечением от 8 мм. Их скрепляют друг с другом проволокой и укладывают в форму в горизонтальном положении.

Через каждые 50 см прутки крепят кольцом из мягкой стальной проволоки.

Заливка бетона

Бетон в опалубку могут подавать с лотка миксера либо сразу от бетононасоса. В последнем случае предлагается более качественная смесь с присаживающими добавками. Но такой вариант стоит дороже.

Можно сэкономить и изготовить желоб, по которому будет подаваться бетон самостоятельно. Либо использовать колокол. Он заполняется цементным раствором, затем, на нужном месте раскрывается сливное отверстие, и смесь переходит в опалубку. Ее необходимо как следует разровнять.

Во время заливки из бетонной смеси необходимо удалять воздушные пузыри - они ускоряют разрушение конструкции.

Обычно это делают с помощью глубинных вибраторов. Если установлена несъемная опалубка, их использование нежелательно.

Посмотрите видео:

Боковины съемной опалубки снимают спустя пару дней, а палубу - на три дня позже, чтобы бетон лучше схватился. Чистую и просушенную конструкцию можно использовать по новой.

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите у дома армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное пояснение необходимости усиления стен. Всем, кто собирается построить прочный дом будет полезна информация о назначении, разновидностях и устройстве армопоясов.

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

• под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
• стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В , и анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – , то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.
