Ленточный фундамент наиболее распространенный тип основания для возведения дома. Поэтому с ним все понятно, а вот чем от него отличается мелкозаглубленный (МЗЛФ) - фундамент мелкого заложения, как рассчитать и как сделать?

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

• глубина закладки фундамента до 700 мм;
• располагается над зоной промерзания почвы;
• предназначен для обустройства на вспученных (пучинистых) грунтах.

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

Схема устройства мелкозаглубленного ленточного фундамента

1. Песчано-гравийная подушка
2. Лента фундамента
3. Слой гидроизоляции
4. Вертикальная (или обмазочная) гидроизоляция
5. Арматура (диаметр 12)
6. Арматура (диаметр 8)
7. Цоколь
8. Стена

Где можно использовать - применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

• бревенчатые срубы;
• ячеистые бетоны – пенобетон, газосиликатные блоки;
• облегченная кладка кирпича;
• каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

Что следует учесть при устройстве фундамента мелкого заглубления

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

• Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

• Глубина заложения

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

• Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Как рассчитать нагрузку на ленточный мелкозаглубленный фундамент

Прежде всего, следует учесть:

• конструктивные особенности строения;
• высоту здания;
• планируемое количество этажей;
• материалов, из которого будут возводиться стены;
• вес покрытий;

Совет.
В целом, всю нагрузку можно поделить на постоянную (рассчитывается до начала строительства) и переменную. Последняя зависит от количества жителей, веса мебели и т.п.

• глубина траншеи;
• толщина подушки;
• параметры ленты фундамента;
• качество бетона.

Можно дополнительно воспользоваться

Расчет мелкозаглубленного ленточного фундамента

1. Глубина обуславливается близостью грунтовых вод и глубиной промерзания.

2. Высота над поверхностью грунта = 4х ширину.

Полезно знать. Высота над землей меньше или равна глубине.

3. Ширина определяется по формуле:

Где, D – ширина подошвы фундамента;
q – расчетная нагрузка на фундамент, т/м;
R – расчетное сопротивление грунта, т/м.кв. Этот показатель, для глубины заложения в 300 мм, приведен в таблице.

4. Толщина подушки определяется из условий прочности грунта местности.

Для сильно пучинистых грунтов применяется формула:

Где, tn – толщина подушки;
А, С, W – коэффициенты;
А и С – определяются по таблицам ниже.
А W = 0,1 или 0,06 м.кв./т для отапливаемых и не отапливаемых сооружений.

Над чертой – для МЗЛФ глубиной заложения 300 мм, под чертой – для незаглубленных фундаментов.

Совет.
Сделайте расчет МЗЛФ по обеим формулам и отдайте предпочтение большему значению.

Стоимость мелкозаглубленного ленточного фундамента

Варьируется в пределах 4-6 тыс. руб. за погонный метр. Цена зависит от ширины, высоты, количества перемычек и размеров, например, стоимость возведения фундамента дома 6х6 обойдется в 70-80.000 руб., а 10х10 = 120-150.000 руб.

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его устройства. Поэтому, следует коротко ознакомится с главными из них:

Ленточный монолитный мелкозаглубленный фундамент

Заливается непосредственно на строительной площадке, в результате получается бесшовная лента

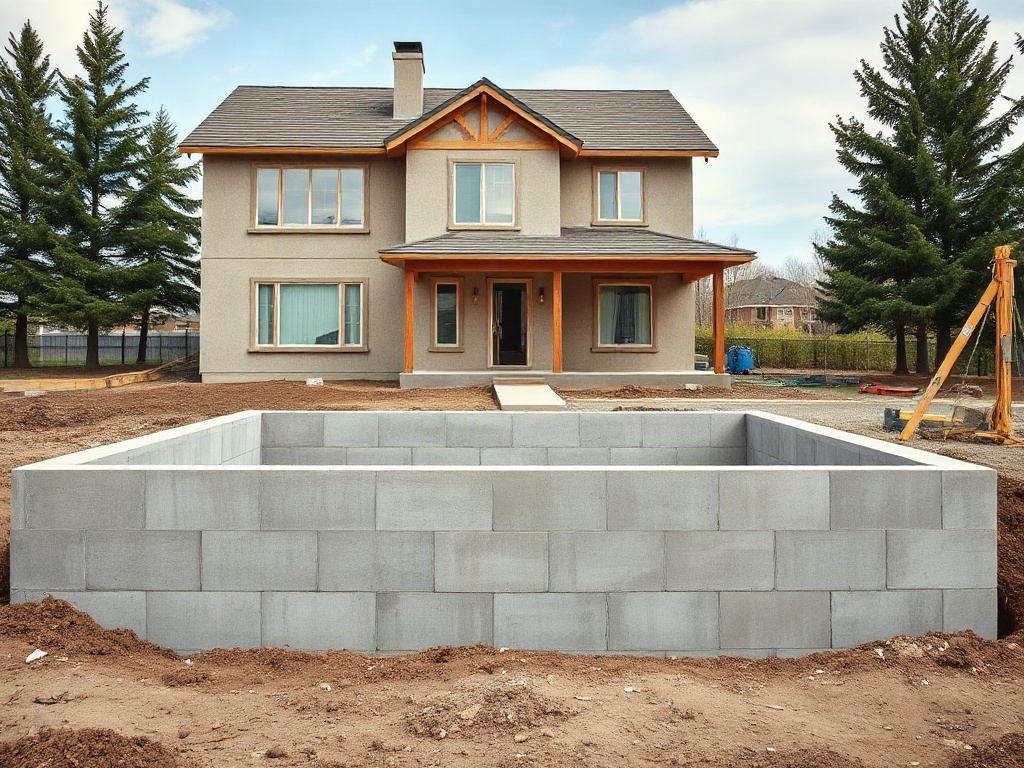

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются отдельно, а на стройплощадке только собираются. В качестве крепежного материала используется раствор цемента.

Каждый из них имеет свои достоинства и недостатки. Но, в целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Технология МЗЛФ или как сделать мелкозаглубленный ленточный фундамент своими руками

Инструкция воспринимается проще, если вся работа разбита на четкие этапы. Не будем отступать от этой схемы. Итак, устройство ленточного мелкозаглубленного фундамента следующие:

Подготовительный этап

1. Место, где планируется заливать фундамент, освобождается от всего лишнего.

Cовет. Деревья, которые находятся рядом, выкорчевывайте вместе с корнями.

2. На рабочее место доставляют весь необходимый материал и инструмент. Причем желательно сразу определить место дислокации всего этого добра, чтобы потом не тратить время на его поиски.

Разметка под ленточный фундамент

Важность этого этапа сложно переоценить. Поэтому нужно не только «прикинуть» где будете рыть траншею, но и сделать ориентиры при помощи веревки (если есть возможность, то лазерным нивелиром будет лучше).

Как сделать разметку под фундамент:

1. произвести замеры по периметру;
2. забить маячки по углам;
3. проверить диагональ между углами;
4. при необходимости переместить маячки;
5. сделать отмостку на расстоянии не менее метра от маячков;
6. на доски отмостки закрепить веревку, которая будет показывать края фундамента.

Более наглядно процесс разметки представлен на схеме

Как выкопать траншею под фундамент

Траншея для фундамента – это полоса вынутого грунта.

Глубина траншеи определяется глубиной мелкозаглубленного ленточного фундамента и подушки.

Например, наиболее распространенной глубиной является 300 мм, толщина подушки составляет в зависимости от качества почвы около 200 мм. Тогда глубина траншеи будет составлять 500 мм.

Cовет.
Чтобы края траншеи не осыпались делайте небольшие откосы.

Учитывая тип грунта лучше приступать к заливке фундамента немедленно. В противном случае он осыплется, и часть работы придется повторить.

Песчаная подушка под фундамент – это смесь из песка и щебенки. Их можно смешивать, но проще высыпать послойно. Каждый слой смачивать водой и хорошо утрамбовывать. Поскольку структура подушки получается достаточно пористой, её от основного фундамента отделяют гидроизоляционной пленкой.

В принципе, основанием для ленточного фундамента мелкозаглубленного может служить естественный грунт, но его несущая способность гораздо ниже предложенной песчано-гравийной подушки.

Устанавливают всю конструкцию опалубки вертикально. Подпорки крепят с шагом 500-600 мм. Они нужны для того, чтобы под весом бетона опалубка не развалилась и не перекосилась.

Полезный совет.
Старайтесь, чтобы доски прилегали друг к другу плотно и без резких перепадов. Тогда вы избежите работ по выравниванию поверхности готового фундамента под облицовку.

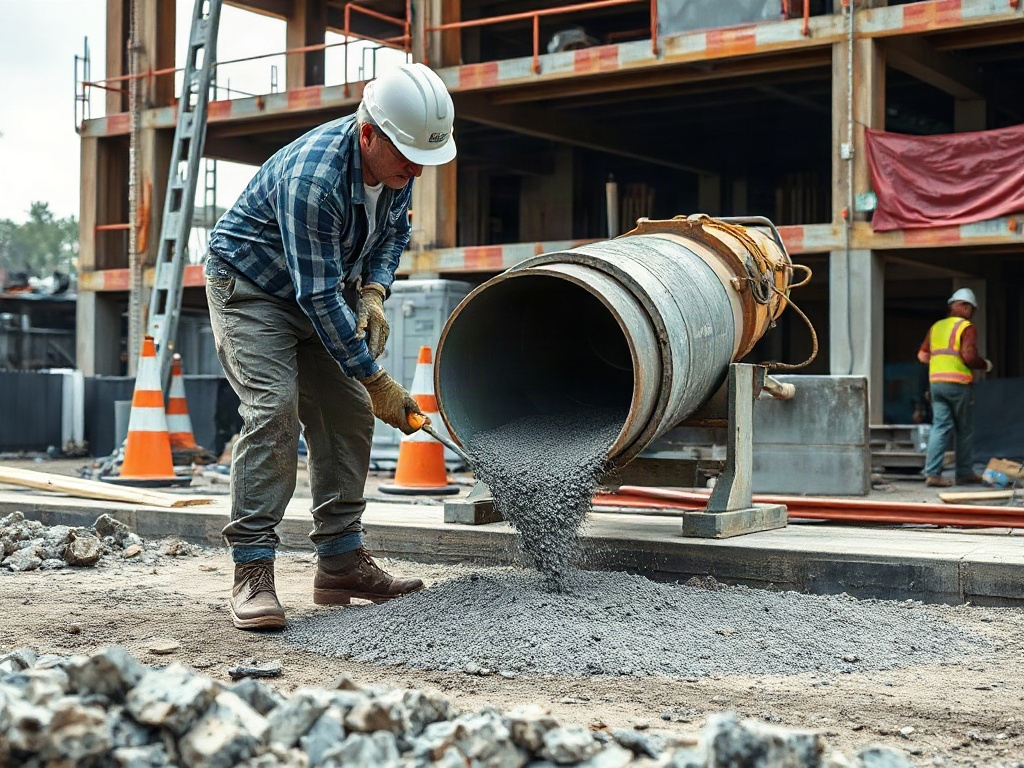

Заливка ленточного фундамента

Получение бетона вопрос индивидуальный – можно купить (вернее, заказать) и бетон доставят миксером или изготовить самостоятельно, причем задействовав (и второй вариант, как сделать ).

Что касается заливки бетона, то процедура стандартная для таких работ - в готовую опалубку заливается бетон.

Cовет. Если опалубку полить водой бетон будет ложиться ровнее по краям.

Заливая бетон старайтесь отбивать его через каждые 40-50 мм. высоты. Это позволит «выгнать» пузырьки воздуха, которые могут в будущем разрушить бетон.

Армирование мелкозаглубленного ленточного фундамента

Если на фундамент не предполагается сильная нагрузка – этот этап можно пропустить. Но все же, с арматурой МЗЛФ будет гораздо прочнее.

Правильное армирование ленточного фундамента мелкого заложения:

• Залить стартовый слой. Этот слой должен составлять около 30 % общей высоты МЗЛФ. Цель этого действа – создать ровную поверхность для укладки металла, а также защитить его от влаги.


• Вязка арматуры для ленточного фундамента. Для этого нужно связать ее в блоки и уложить в траншею.


• Залить бетон до нужной высоты.

Пример арматурного каркаса для ленточного фундамента

Пример вязки арматуры проволокой.

На примере видно, что связка выполнена проволокой. Это относительно новый подход к соединению, ведь более привычный – контактная сварка.

Но способы соединения арматуры сваркой имеют несколько существенных недостатков, среди которых:

1. требуют наличия сварочного аппарата и специалиста, умеющего выполнять сварочные работы;


2. из-за высокой температуры сварочной дуги теряется прочность закаленного стержня арматуры;


3. сварочные работы не применимы для арматуры диаметром более 20 мм;


4. Самое главное - увеличение жесткости армокаркаса. Поскольку мелкозаглубленный ленточный фундамент «играет» в зависимости от сезона (являясь, своего рода, гибким фундаментом) – то повышенная жесткость приведет к его разрушению. И как следствие, потребуется .

Так будет выглядеть уложенная арматура

Защита бетона

Чтобы избежать пересушивания и образования трещин, залитый в опалубку бетон накрывается пленкой и периодически увлажняется водой.

Утепление мелкозаглубленного ленточного фундамента

• Сразу после того, как фундамент набрал нужную прочность, следует начинать строительство дома. Старайтесь сделать все работы в один сезон. Потому что грунт под фундаментом промерзнет, и МЗЛФ, не придавленный весом дома – деформируется.


• Если вы не можете начать строительство укройте МЗЛФ и территорию возле него (200-300 мм) соломой или опилками. Чтобы защитить грунт от промерзания.


• Во процессе эксплуатации строения старайтесь насаживать возле мелкозаглубленного ленточного фундамента многолетние растения и кустарники. Они будут способствовать снижению глубины замерзания почвы. А также смогут задержать значительное количество снега, который также снизит глубину промерзания.

Мелкозаглубленный ленточный фундамент видео

Заключение

В этой статье мы разобрались, как сделать мелкозаглубленный ленточный фундамент своими руками. Разобравшись детально с каждым из этапом, вы сможете не допустить досадных промахов и залить фундамент на котором ваш дом простоит не одно десятилетие. Самое главное, не забывайте, что прежде чем приступить к строительству закажите геологические исследования, в противном случае, есть риск, что грунт на вашем участке не предназначен для устройства МЗЛФ.

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

1. Лёгкость работ.
2. Хорошая экономия средства.
3. Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
4. Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
5. Даёт возможность утеплять полуподвальные помещения.
6. Богатый диапазон материалов и технологических решений для его воздвижения.
7. Он может создаваться как монолитный вид, где предусматривается заливка бетона.
8. Другие его конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

1. Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
2. Невозможность создания на промерзшем грунте.
3. Нельзя оставлять без нагрузки на зиму.
4. Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты

Для МЛФ существует несколько типов или подвидов. Перечислим все:

1. Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
2. Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
3. Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
4. Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Стадии создания ленточного фундамента на мелкой глубине (ЛФМГ)

При работе на пучнистых грунтах требуется утеплять подошвы рабочей ленты этого фундамента. В условиях песков и супесей модно утеплить только отмостку.

Пошаговая инструкция:

1. Расчёт ширины ленты и арматурного сечения, создание проекта армирования.
2. Создание траншеи, если идет строительство дома без подвала.
3. Роется котлован, если задумывается цоколь.
4. Укладка дренов, чтобы отводить стоки.
5. Утепление подошвы.
6. Создание подосновы.
7. Монтаж опалубки.
8. Укладки арматуры.
9. Заливка бетона. Предусматривается организация коммуникаций и вентиляционных ходов.
10. Гидрозащита всех граней ленты после демонтажа опалубки.
11. Для функционирующего подвала утепляются внешние стены ленты.

Определение состава грунта

Эту процедуру можно выполнить без специалистов. Просто выкопайте шурфы в разных местах. Изучайте грунт визуально. Вот как сделать тест:

1. Он легко образуется в плотный шарик, не рушится при давлении пальцами. Это признаки глины.
2. Если он при давлении потрескался – это суглинок.
3. Если частично осыпался – супесь.
4. Вообще не получился шарик – это песок.

Вычисление ширины ленты

Здесь вычисляется общая нагрузка. Она включает в себя весовые значения всех конструкций:

• основание;
• перекрытия;
• стены;
• кровля;
• облицовочные;
• утепляющие материалы;
• перегородки;
• мебель;
• проживающих людей;
• нагрузки от ветра и снега.

Данные по ветру и снегу берутся из сводки погоды вашего региона. Обычно ширина в 40-50 см вполне достаточна для создания крепкой ленты даже на сложных почвах.

Вычисление глубины заложения

Здесь такие закономерности:

1. Глубина в 40 см подходит при наличии защиты от пучения.
2. 45 см – при условии песчаного грунта; грунтовые воды низки.
3. 50 см – когда глина промерзает на 100 см.
4. 75 см – глина промерзает на 150 см.
5. 100 см – промерзание на 250 см.

Для защиты от вспучивания в зимнее время есть способы:

1. Под подошвой меняется почва на нерудный материал. Минимальный слой – 40 см.
2. По периметру создаётся дренаж.
3. На поверхности устраивается отмостка и ливневка.
4. Утепляются подошва и отмостки.

Проект утепления:

В вопросе, насколько нужно возвышать ленту над поверхностью земли, помогут следующие цифры:

• для цоколя лента заглубляется на место, над поверхностью возвышается на 170 см;
• для скромного технического подполья сойдёт высота 40 см над землей;
• для создания полов по грунту лента получается на одном уровне с землёй или превосходит его на 20 см.

Совет! Любой из данных вариантов позволяет провести нормальное двухслойное армирование внутри ленты. При этом ещё можно устроить защитный слой 1,5 – 4 см.

Желательно при расчетах пользоваться калькулятором:

Разметка

На участке застройки нужно натянуть шнуры. Они располагаются по внешнему и внутреннему периметру. Здесь не требуется выносить оси, как при работе над столбчатыми или свайными основаниями.

Позиционные критерии отметок и шнуров.

1. Начальный угол главного фасада позиционируется на 3 м. от линии участка, на 5 м – от осевой границы улицы.
2. Для обозначения стены основного фасада по обноскам натягиваются два шнура. Между колышками ставится планка в 60-80 см. Также эти шнуры отражают грани фундамента.
3. Для каждой стены определяется прямой угол. После чего вычисляются боковые стены. Здесь работа следует по методике треугольника. Для них также требуется натянуть шнуры по обноскам.
4. По такому же методу определяется задний фасад и внутренние стены.

Для выравнивания горизонталей всех обносок в единой плоскости применяется нивелир. Правильные позиции шнуров: на 5-7 см ниже верхней бортовой стороны опалубки.

Также траншеи ленты должны предусматривать расположение утеплителей, дренажей, доступа к внешним стенам ленты. Для этого ширина траншеи развивается на 50 – 80 см внутрь периметра строения, на 80 – 120 см наружу.

Для земляных работ можно только изобразить контуры траншей. Это делается на почве с помощью известкового раствора. При наличии цоколя вырывается котлован. Обноски по углам не должны препятствовать изъятию грунта, которое производит спецтехника.

Подложка из песка или щебня

Обычно подложка формируется из:

• песка, слой 20 см, его обрабатывают водой или трамбуют виброплитой;
• щебня, такой же слой, его вручную штыкуют послойно или аналогично трамбуют.

Пример песчаной подушки

Щебневый слой покрывает слой песка

На данной стадии устраивают дренажи по всему ленточному периметру. Они должны быть на одном уровне с её подошвой. Дренажи закольцовываются в единый контур. Получается один уклон к подземному отсеку, где будут накапливаться стоки.

При 40-ка сантиметровом погружении фундамента есть возможность избавиться от пучения. Для этого следует облицевать внешнюю сторону ленты полистиролом. Нужный слой – 5 см. Ширина – 60 см.

При залегании фундамента на 70 – 100 см, необходимо утеплить отмостку. Утепление производится на отметке 30-40 см. Импульсы пучения полностью не устраняются, но снижаются существенно.

Опалубка

Как правило, для создания щитов задействуют следующие материалы:

1. Обрезная доска. Минимальная толщина – 5 см. Её достоинства – можно использовать повторно. Недостаток – на сборку уходит много времени.
2. Фанера с большим количеством слоёв. Её плюсы: мощная стойкость к влаге, прочность. Минус – огромная цена.
3. ОСП. Плюсы: возможность применения после ликвидации опалубки, мощная влагостойкость, удерживает геометрию.

К сведению! По уровню опалубки ставятся перекладины, и тянется обноска. Так опалубка получается ровной, как по горизонтали, так и по вертикали.

Пример на фото:

Важно знать! На участках соединений в щитах не допустимы щели более 2 мм. Подбетонка заливается без опалубки. Её функции выполняют стенки траншеи.

Варианты монтажа опалубки:

1. Съёмный. Верхний борт у щитов превосходит проектную отметку на 5-7 см. Стенки внутри утепляются экструдированный пенополистиролом.
2. Несъёмный. Для сборки задействуются полистирольные блоки. Жёсткость конструкции задают перемычки.

Первый вариант более популярен, ведь после заливки на поверхности устраивается гидрозащита. На неё потом стелят утеплитель.

Пример выставления и укрепления опалубки:

Для вертикальной фиксации щитов применяются стяжки. Нужный шаг: 50 – 100 см. Внутри стяжек на разной высоте устраиваются отверстия. Через них пойдёт сквозное прохождение гильз. А в подземной стороне через такие трубы будут вводиться инженерные технологии. Над уровнем земли отверстия станут вентиляционными продухами. Через них влага будет покидать подполье.

Армирование и заливка

На фундаменты, устроенные на пучинистых грунтах, получаются внушительные нагрузки. По этой причине армирование проводят у грани ленты сверху и около её подошвы. Стержни защищаются от коррозии. Защитный слой в толщину должен достигать хотя бы 1,5 — 4 см.

Для армирования монолита применяются прутки 8-16 мм. Это периодическое продольное сечение. становится жёстче, если к ней приделать прямоугольные хомуты. Они образованы из гладкой арматуры с параметром 6-8 мм.

Одна из популярных схемы армирования:

Самостоятельный расчёт арматуры основывается на поперечном сечении ленты с учётом 0,1 % арматуры от совокупной площади. Способы расчёта:

1. Вычисляется суммарное сечение. Высота ленты (В) умножается на её ширину (Ш) и делится на 100 (расчёт идёт в мм). Формула: В х Ш: 100.
2. Сечение продольного прутка определяется по табелю схем армирования.
3. Корректировка идёт с учётом 4 см слоя защиты, по критериям СП 52.101. ТО есть максимальное число стержней в ряду – 40.
4. Толщина хомутов должна быть на четверть меньше главных стержней.

Пример армирования углов

Для обвязки каркаса используется проволока. Её завязывать можно по механическому или ручному методу.

Пример армирования участков сопряжения

Критерии армирования данного фундамента:

1. Нахлёст разносится в соседних линиях одного пояса хотя бы на 60 см.
2. По длине нахлёст равен 50 диаметрам стержня.
3. На участках сопряжения стен и на углах не допускаются стыки прутков. Там загибается один стержень и оказывается на соседней стороне на 40-60 см. затем связывается нахлёстом с последующей частью арматуры.

Критерии при самостоятельном создании бетонного состава.

Элементы бетонного раствора классические: щебень, песок и цемент. Для каждой марки цемента есть свои пропорции замешивания:

М 300: щебень – 3,7 доли, песок – 1,9 доли, цемент – 1 доля.

М 250: 3,9 (щебень), 2,1 (песок), 1 (цемент).

М200: 4,8 (щ), 2,8 (п), 1 (ц).

М150: 5,7 (щ), 3,5 (п), 1 (ц).

М100: 7 (щ), 4,6 (песок), 1 (ц).

Замешивание нужно производить только в бетономешалке. Время этой операции – 1,5 минуты. Можно подсыпать разные добавки для улучшения качеств состава. Марку М100 следует применять только для подбетонок.

Пример уложения инженерных гильз в опалубке:

Критерии заливки таковы:

1. Состав укладывается по одному вектору слоями. Каждый слой – по 40-60 см. Трамбуется виброинструментом.
2. Опалубка заполняется за одну сессию.
3. Допустимые паузы – 2 час, не более.
4. Состав выливается с высоты 50 -200 см над опалубкой.
5. Насадка виброинструмента помещается в состав на 2-10 секунд. Должны исчезнуть воздушные пузырьки.

Уход за бетоном и устранение опалубки

Когда состав в опалубке окрепнет на 50-70%, за бетоном необходим уход. Здесь понадобятся такие операции:

1. Он накрывается плёнкой, которая создаёт оборону от осадков и излишнего увлажнения.
2. В него прокладывается тепловой кабель, устраивается тёплая опалубка или слой соломы. Так создаётся защита бетона от замерзания. Особенно актуально в зимнее время.
3. Бетон накрывается брезентом, поливается из лейки. Должна быть рассеянная струя. Операция производится в первые трое суток после заливки. Так бетон защищается от активного испарения.

Эти действия помогают исключать появление трещин, усадок, внутренних напряжений. Увлажнять бетон в жаркое время нужно после 8 часов. Требуется поддержка постоянных кондиций компресса.

Удаление опалубки можно производить в соответствии с температурами воздуха:

При +30 удаление через 4 дня после заливки,

При +20 – через 8 дней,

При +10 – через 14 дней

При +5 – через 28 дней.

После устранения опалубки на боковых сторонах фундамента устраивается гидрозащита. Фотопример:

Способы гидрозащиты монолита:

1. Нанесение 2- 3 слоёв битумной мастики.
2. Оклеивание рулонными полимерами.
3. Обработка пенетрирующими составами.

Утеплять наружные стены фундамента следует по всей высоте. Для присоединения утеплителя используется битумная мастика. Затем утепляется отмостка по окружности фундамента.

Если на участке высокие воды грунта, создаётся дренаж.

Пример выполненного фундамента:

Что скажет частный строитель

Судя по отзывам владельцев, из положительного выделяют:

1. Приемлемая стоимость.
2. Просто поставить своими силами.
3. Надежно.
4. Подходящая несущая способность для популярных газобетонных конструкций.

Вот как отзываются владельцы, понимая недостатки:

1. Не рассчитан под тяжелые недвижимые объекты выше двух этажей.
2. Сомнительная долговечность конструкции.

Ценовой аспект

На сегодняшний день создание данного фундамента обходится в диапазоне 100 000 – 250 000 руб. Сумма определяется его параметрами, тратами на материалы, инструменты, техникой, работой (если нанимаются рабочие).

Фундамент за четыре дня

Видео ниже — первая часть в серии материалов по созданию грамотного мелкозаглубленного ленточного фундамента в сжатые сроки.

Для дачного или индивидуального строительства нерационально применение мощного ленточного фундамента глубокого заложения. Нагрузка от здания позволяет применение мелкозаглубленного типа ленточных фундаментов. Но какую конструкцию считать опорой мелкого заложения, и какие требования предъявляются к ней? Необходимо рассмотреть этот вопрос подробно.

Для всех типов ленточных фундаментов, включая мелкозаглубленный, высота зависит от:

• глубины промерзания грунта (климатических условий местности);
• наличия в доме подвала (необходимая отметка его пола, высота цоколя);
• уровня грунтовых вод (УГВ).

В первом случае важно обеспечить расположение подошвы ниже слоя промерзающей почвы. В случае фундамента мелкого заложения предпринимаются специальные меры против морозного пучения грунта. Эта мера необходима для предотвращения подвижек основания здания из-за сил морозного пучения. Если в доме предусмотрено подвальное помещение и принято решение использовать мелкозаглубленный фундамент, потребуется достаточно высокий цоколь, который обеспечит необходимую высоту.

Грунтовые воды часто располагаются на достаточно большой глубине, поэтому основные проблемы с ними возникают при проектировании ленты глубокого заложения. Для фундамента небольшого заложения важно, чтобы они располагались на 50 см ниже подошвы.

Ограничения в использовании

Применение мелкозаглубленного ленточного фундамента ограничено. Он не подходит для следующих случаев:

• на участке застройки происходит стык слоев с разными характеристиками (в горизонтальной плоскости, то есть в разных точках участка у поверхности расположены отличающиеся грунты);
• уровень грунтовых вод находится ближе, чем на 1 м от поверхности земли;
• наличие в пределах 1 метра от поверхности земли слоев грунта органического происхождения (торф, ил, сапропель);
• сильно пучинистые грунты (пылеватый песок, насыпной грунт);
• здания выше двух этажей.

Важно отметить, что массивные кирпичные и бетонные дома разрешается ставить только на фундаменты мелкого заложения т-образного типа. Ленту прямоугольного сечения применяют для строений из пенобетона, бруса, бревен и каркасных домов. Проблему с сильнопучинистыми грунтами решают способом замены слоя с плохими характеристиками на песок средней или крупной фракции. Грунтовые воды при их высоком расположении можно отвести с помощью грамотно устроенной дренажной системы.

Определение глубины заложения

Факторы, которые влияют на величину, уже приводились ранее. Далее рассматривается каждый в отдельности.

Глубина промерзания почвы

Самой главной проблемой при опирании мелкозаглубленной ленты становятся силы морозного пучения. Они возникают в грунте выше отметки промерзания, а для большей части территории страны эта отметка находится в пределах 1,2-2,0 м. Расположить мелкозаглубленный фундамент и полностью соблюсти требования по глубине опирания не представляется возможным, поэтому требуется принятие дополнительных мер.

В общем случае минимальную глубину заложения ленты можно принять по таблице.

Для большей части территории страны величина составляет 0,5 м. Чтобы предотвратить повреждение фундаментных конструкций при попеременном замораживании и оттаивании почвы необходимо совместное проведение следующих мероприятий:

1. Утепление. Проводится в два этапа. Первый — это защита наружной вертикальной поверхности ленты. Утеплитель крепится по всей высоте конструкции (подземная и надземная часть). Второй этап утепления — устройство теплой отмостки.
2. Устройство песчаной подушки. Для предотвращения морозного пучения под опору устраивают подготовку толщиной 30-50 см. В качестве материала выбирают песок средней или крупной фракции, мелкий даст усадку в процессе эксплуатации.

Эффективнее всего располагать горизонтальную теплоизоляцию на уровне подошвы фундамента. Вертикальная теплоизоляция должна закрывать весь фундамент.

В качестве утеплителя можно использовать пенопласт или экструдированный пенополистирол (пеноплекс). Они обладают очень высокими теплоизоляционными характеристиками и устойчивы к биологическому воздействию, что особенно важно в имеющихся условиях эксплуатации. При заливке монолитного ленточного фундамента также довольно часто применяют несъемную опалубку из пенополистирола. Ее использование существенно упрощает опалубочные и теплоизоляционные работы, снижает финансовые и трудовые затраты на возведение мелкозаглубленного фундамента.

Важно! Точное значение отметки промерзания грунта можно узнать, определив тип грунта и воспользовавшись , в котором представлена таблица значений для крупных городов России.

Глубина расположения грунтовых вод

Чтобы определить нахождение воды в грунте потребуется исследование участка. При самостоятельном строительстве его проводят двумя способами:

• отрывка шурфов вручную;
• разработка скважин с помощью ручного бура.

Проанализировав вертикальные стенки шурфа или грунт на лопастях бура, примерно определяют тип грунта, его физические свойства, а также водонасыщенность. Опирание ленточного фундамента возможно на 50 и более сантиметров выше горизонта грунтовых вод. Если грунт сильно насыщен водой лучше задуматься об опирании дома на винтовые сваи.

Также отвести влагу от ленточного основания можно с помощью устройства дренажа. Для этого в уровне подошвы опирания укладывают дренажные трубы с обеспечением необходимого уклона.

Влияние глубины заложения и УГВ можно объединить в одной таблице, основанной на табл. 5.3 .

Грунты, на которые происходит опирание ленточного фундамента	Глубина заложения подошвы
	если грунтовые воды расположены на расстоянии менее, чем 2 м от глубины промерзания	если грунтовые воды расположены на 2 и более метра ниже глубины промерзания
Крупнообломочные и скальные породы, пески гравелистые, крупной и средней фракции	Не зависит от промерзания, Принимается по минимальным значениям в первой таблице	Не зависит от промерзания, принимается по минимальным значениям в первой таблице
Мелкие и пылеватые пески*	Зависит, принимается не менее глубины промерзания
Супеси
Глины, суглинки, крупнообломочные породы с пылеватым заполнителем		Зависит, принимается не менее половины глубины промерзания

Расположение уровня пола подвала или первого этажа

Если принято решение об устройстве подвала или технического подполья, уровень его пола должен быть на 20-30 см выше отметки опирания ленточного фундамента. Но при этом важно помнить, что заглубленная часть ленты не может быть меньше надземной. Это правило стоит учесть при выборе высоты цоколя. То же самое требование относится к полу первого этажа, если он расположен близко к поверхности земли или ниже ее.

В качестве обобщения можно привести следующие минимальные значения для различных грунтов (без учета водонасыщенности):

• глины — половина расстояния до отметки промерзания;
• супеси, крупнообломочные породы, пески (кроме мелких и пылеватых) — 0,5м для большей части территории страны, 0,75 для регионов с очень суровым климатом.

Правильный выбор отметки подошвы ленточного фундамента а так же принятие мер против морозного пучения (утепление, подушка, дренаж) гарантирует его устойчивость и расчетную несущую способность.

Для тех, кто хочет сэкономить на строительстве загородного дома, мелкозаглубленный ленточный фундамент – это отличный вариант. Его возведение не требует особых навыков и под силу даже начинающему строителю. Этот тип основания часто выбирают при строительстве домов из дерева, из разных видов ячеистого бетона, а также при облегченной кирпичной кладке.

Схема с армированием

Мелкозаглубленный ленточный фундамент подходит для строительства зданий высотой до трех этажей, при этом его себестоимость значительно ниже, чем у заглубленного фундамента.

Определение этого типа

Монолитный фундамент мелкого заглубления представляет собой нечто среднее между заглубленным ленточным (до глубины промерзания) и незаглубленным. Мелкозаглубленный ленточный – это монолитные железобетонные полосы, которые проходят не только по всему периметру здания, но и под несущими стенами. Располагается он на небольшой глубине (гораздо выше глубины промерзания), благодаря чему при морозном пучении грунта железобетонная лента равномерно поднимается и опускается вместе со зданием. Это предохраняет основание от разрушения при сезонных перепадах температуры. По сути, этот тип основания представляет собой достаточно жесткую раму, которая в осенне-зимний период перемещается вместе с достаточно легким зданием.

Рама – это монолитная железобетонная конструкция, которая укладывается на подушку из непучинистого материала. Такое конструктивное исполнение позволяет сократить количество бетона для заливки на 50-80 % по сравнению с основанием глубокого заложения, а трудозатраты на строительство нулевого цикла уменьшаются на 40-70 %. Кроме того, эта технология позволяет рационально использовать местные строительные материалы. В качестве подушки можно применять песок, щебень мелкой фракции, котельный шлак и прочие.

Достоинства фундамента

1. Экономичность – этот тип основания в 2-3 раза дешевле заглубленного.
2. Низкая трудоемкость процесса – сравнительно небольшой объем земляных работ и работ по установке опалубки.
3. Сокращенные сроки строительства (по сравнению с устройством глубокого заложения).
4. Возможность обустройства небольшого подвала (при устройстве незаглубленных оснований подвальное помещение выполнить нельзя).
5. Сопротивляемость пучинистым явлениям.

Недостатки основания

Несмотря на большое количество достоинств, монолитный армированный мелкозаглубленный фундамент имеет и один существенный недостаток. Его устройство имеет смысл только на грунтах, которые не относятся к категории сильно вспучиваемых, а уровень грунтовых вод на строительном участке должен быть достаточно низким. В противном случае ленточный мелкого заложения может дать трещину, что приведет к разрушению здания. Кирпичные же дома высотою в 2 этажа можно возводить на таком основании только при условии наличия непучинистых грунтов на строительном участке.

Технология устройства

Для предотвращения растрескивания мелкозаглубленного ленточного фундамента во время эксплуатации здания требуется строгое соблюдение технологии всего процесса строительства. Схема устройства мелкозаглубленного фундамента имеет следующий вид: изображение 1. Для выполнения работ по устройству вам понадобятся следующие материалы:

• песок;
• бетон марки 250;
• проволока для связывания каркаса;
• стержни арматуры диаметром 14-16 мм;
• гладкие стержни диаметром 8-10 мм;
• толь;
• рубероид или мастика;
• доски для изготовления щитов опалубки;
• колья и распорки для монтажа опалубки.

Инструменты и приспособления

• лопата;
• трамбовка;
• глубинный вибратор для укладки бетона;
• бетономешалка;
• рулетка;
• шнур капроновый;
• уровень строительный.

Этапы производства работ

1. После разметки участка приступают к земляным работам. На этом этапе выкапываются траншеи глубиной 0,5 м и шириной 0,6-0,8 м.
2. Устройство песчаного основания толщиной 200-400 мм. Подушку из песка смачивают водой и выполняют тщательное послойное трамбование с помощью подручных средств или проводят уплотнение площадочными вибраторами, что уменьшает риск осадки. Назначение песчаного основания – равномерное распределение веса конструкции по всей площади подошвы. Чем качественнее будет выполнено его уплотнение, тем лучше песок будет справляться с этой задачей.
3. Изготовление и монтаж опалубки. Для опалубки подойдут струганные с одной стороны доски, из которых собирают щиты. Для монтажа опалубки по периметру траншеи вбивают распорки и опорные колья. Щиты опалубки устанавливают строго по горизонтали и вертикали. Для внутренней гидроизоляции опалубки применяют, к примеру, толь или другой подобный материал.
4. Армировать начинают с укладки вдоль ленты стальных арматурных прутьев диаметром 14-16 мм. Для формирования каркаса арматуру специальной проволокой связывают с гладкими прутьями диаметром 8-10 мм. Для защиты металла от коррозии расстояние от продольных прутьев до предполагаемой верхней границы фундамента должно составлять не менее 50 мм.
5. После изготовления каркаса можно приступать к заливке опалубки бетонным раствором, каждый слой которого толщиной 200 мм следует тщательно уплотнять глубинным вибратором.
6. После (этот процесс продолжается 7 дней) опалубку снимают и армированный монолитный фундамент покрывают слоем гидроизоляции. Для этого применяют мастику или рубероид.
7. Оставшиеся пазухи засыпают песком и тщательно трамбуют, а с внешней стороны фундамент защищают отмосткой.

Особенности процесса

При сооружении ленточного фундамента мелкого заложения опытные мастера советуют придерживаться определенных правил, соблюдение которых поможет избежать в дальнейшем многих проблем.

1. Мелкозаглубленный боится воды, поэтому очень важно защитить его от атмосферных осадков. Для этого рекомендуется выполнить предварительную планировку участка с уклоном не менее 0,03-3 см на 1 м (если для этого требуется подсыпка грунта, то его следует тщательно уплотнить). Кроме того, необходимо позаботиться об отведении воды, стекающей с кровли, а также обязательно выполнить отмостку.
2. Песчаная подушка играет очень важную роль. Чтобы со временем она не потеряла свою способность равномерно распределять нагрузку (по причине заиливания) и вместо поднимания и опускания не начала работать на излом, рекомендуется защитить ее от воздействия влаги. Для этого дно и стены траншеи перед засыпкой песка рекомендуется выстилать гидроизоляцией, к примеру, рубероидом.
3. Для заливки фундамента предпочтительно использовать готовый качественный бетон и обязательно использовать вибратор для уплотнения. Если же бетонный раствор готовится вручную, то следует задействовать для работы достаточное количество людей и несколько бетономешалок. Это делается с целью сокращения времени на выполнение заливки, что предотвратит послойное застывание бетона. По этой причине приготовление бетонного раствора вручную нецелесообразно и экономически необоснованно.
4. Для исключения растрескивания после заливки и до окончания застывания следует накрыть полиэтиленовой пленкой.
5. Очень важно не допускать, чтобы мелкозаглубленный фундамент оставался не нагруженным в холодное время года. Фундамент, стены и кровля дома должны быть возведены в один сезон. Если все-таки такое произошло, то готовый следует тщательно утеплить на зиму – укрыть соломой, опилками или шлаком, чтобы он не промерзал.
6. Для уменьшения глубины промерзания грунта под отмосткой рекомендуется выполнить подушку из керамзита толщиной 20-30 см. С этой же целью проводится задернение участка и посадка кустарников.

Классикой для малоэтажной застройки является с невысоким бюджетом строительства. Монолитная решетчатая конструкция позволяет выполнить полы по грунту, имеет высокую пространственную жесткость, пригодна для любых стеновых материалов.

Ленточный малозаглубленный фундамент пошагово

Эксплуатация любого фундамента осложняется неравномерными силами пучения, недостаточным расчетным сопротивлением грунтов. Технология стала возможна, благодаря комплексу мероприятий для ликвидации вспучивания:

• пахотный слой заменяется песком, щебнем в зависимости от уровня УГВ
• отмостка утепляется на ширину 0,6 – 1,2 м
• периметр здания оборудуется кольцевыми дренами
• обратная засыпка пазух траншей производится инертным материалом

В нерудных материалах отсутствует пучение, дренажной канализацией отводится избыточная влага, теплоизолятор сохраняет геотермальное тепло недр. Все работы лучше произвести на этапе котлована, чтобы сократить бюджет строительства.

Расчет параметров

Мелкозаглубленный ленточный фундамент не регламентируется по глубине только при обеспечении вышеуказанных мероприятий по компенсации сил пучения. Расчетная осадка должна укладываться в приемлемые значения, в противном случае необходимо дополнить конструкцию буронабивными сваями. Стандартные параметры МЗЛФ обеспечивают 2 – 3 кратный запас несущей способности для 2-х этажных кирпичных коттеджей с мансардой:

Для ленты МЗЛФ обычно достаточно двух поясов армирования, анкеровки в Г-образных, Т-образных сопряжениях. Продольные стержни 8 – 16 мм, арматура А400 («рифленка»), хомуты, анкеры из стержней 6 – 8 мм гладкой арматуры А240.

Натурный вынос осей

Мелкозаглубленный ленточный фундамент размечается стандартным способом. Вместо колышков лучше использовать обноски, состоящие из двух заостренных брусков с перекладиной между ними. Если выставить все обноски по уровню, отметить черточками ось стены, боковые грани ленты, шнуры можно снимать во время земляных работ, натягивать позже для установки опалубки. Их выносят за периметр МЗЛФ (1 – 1,5 м), чтобы грунт под ними не осыпался. При разбивке нужно учесть:

Не рекомендуется МЗЛФ при перепаде высот от полутора метров между соседними стенами. Боковые подвижки грунта слишком значительны, потребуется усиление ленты сваями, подпорные стены, значительно увеличивающие бюджет строительства.

Разработка траншей

Даже при максимальной глубине ленты МЗЛФ все работы можно выполнить самостоятельно. Спецтехника необходима для котлованов, здесь же можно обойтись траншеями. При выемке грунта частыми ошибками индивидуального застройщика являются:

Поэтому рекомендуется снять на штык чернозем со всего периметра. Габариты котлована больше размера фундамента на 1,2 м. Это расстояние необходимо для утепления отмостки. Внутри траншей для ленты МЗЛФ необходимы дополнительные траншеи для дренажа сечением 30 х 30 см.

Дренажная система

Вспучиваются глинистые почвы исключительно при обильном смачивании грунтовыми водами. Дренаж на 40% снижает усилия пучения без дополнительных мероприятий. Чтобы создать контур подземной канализации, необходимо выполнить работы:

Для повышения ресурса системы нижний слой природного фильтра укладывается на геотекстиль, которым вся конструкция укрывается сверху после засыпки.

Подстилающий слой

Подсыпка нерудного материала на дно траншеи необходима для решения задач:

• выравнивание основания
• дренаж для предотвращения намокания бетона
• ликвидация сил пучения

В разных нормативных документах приводится не одинаковая толщина песчаной, щебеночной подушки 20 – 80 см либо вчетверо больше ширины ленты МЗЛФ. На практике чаще выбирают толщину 40 см, изготавливая ее послойно (10 см) с обязательным уплотнением (виброплита, трамбовка, смачивание водой). Чередовать слои можно в любой последовательности, учитывая расстояние от подошвы МЗЛФ до грунтовых вод.

Подбетонка

Монолитный ленточный фундамент заливается в опалубку, что осушение бетона нижним подстилающим слоем с высокими дренажными качествами. Вместе с жидкостью уйдет часть цемента, конструкция получит снижение прочности. Поэтому применяется следующая технология:

Подбетонка позволяет уменьшить защитный слой (нижний) бетона ленты МЗЛФ до 1,5 – 3 см, уложить поверх нее гидроизоляционный ковер (2 – 3 слоя рулонного материала). Повышается опорная поверхность фундамента, прочность конструкции, в которой полностью сохраняется цементное молочко. На стяжке удобно монтировать щиты опалубки, можно дополнительно разметить оси. Пластиковые подставки для арматуры не опрокидываются при установке каркасов.

Армирование

При высоте МЗЛФ от 70 см (вместе с цокольной частью) укладывать арматурные каркасы внутри опалубки неудобно. Поэтому вначале лента армируется, затем вокруг каркасов устанавливаются щиты. Работы производят поэтапно:

Идеальным вариантом является изгиб прутка 90 градусов, запуск на соседнюю стену, стыковка внахлест со следующим прутком. Соседний стержень в этом же ряду, наоборот, запускается с другой стены, чтобы стыки располагались на расстоянии 60 – 80 см минимум. Нижний, боковые защитные слои создаются полимерными деталями, надеваемыми на прутки с периодичностью 0,7 – 1 м. Уложенные в углах прутки одной стены на стержни другой без загиба считаются прерыванием армирующего пояса даже при соединении сваркой.

Продольные стержни изготавливаются из А400 арматуры периодического сечения 8 – 16 мм. Анкеры, поперечные, вертикальные прутки, хомуты из гладкой 6 – 8 мм арматуры А240.

Опалубка

Поэтому при небольших глубинах залегания МЗЛФ рекомендуется монтировать щиты опалубки на всю высоту ленты с 7 см запасом. При установке верхнего ребра щита выше проектной отметки бетон гарантированно не выплеснется наружу при виброуплотнении, разравнивании.

В зависимости от высоты фундамента щиты опалубки изготавливаются из обрезной доски либо фанеры. Это позволит использовать пиломатериал после распалубки на этапе изготовления перегородок, кровли.

В отсутствие подполья (полы по грунту) вентиляционные продухи в ленте МЗЛФ не нужны. Если используются перекрытия по балкам, в щиты опалубки необходимо установить трубы. Общая площадь продухов должна быть около 1/400 от размера цокольной части.

Бетонирование

Укладка смеси внутрь опалубки производится послойно, в одном направлении. Толщина слоя зависит от размера насадки глубинного вибратора, которым производится уплотнение. О нормальном качестве трамбовки свидетельствует отсутствие крупного щебня, воздушных пузырьков на поверхности, наличие цементного молочка.

Запрещен сброс бетона с высоты 1 – 1,5 м, щели внутри опалубки больше 2 мм. Для МЗЛФ характерны небольшие объемы работ, что позволяет залить ленту за прием. Если планируется поэтапное бетонирование, вертикальные перегородки монтируются в средних третях прямых участков. После заливки первые трое суток необходим влажный компресс (опилки, постоянно смачиваемые водой) либо полив из лейки поверхности.

Защита МЗЛФ от влаги, пучения грунтов

После распалубки бетонные конструкции защищаются от влаги, вспучивания несколькими способами:

Наиболее эффективными считаются объемная либо комплексная гидроизоляция. В первом случае бетон модифицируют специальными добавками при замешивании либо пропитывают Пенетроном для придания влагоотталкивающих характеристик. Во втором варианте бетонные конструкции обрабатываются праймером, обмазываются мастиками, оклеиваются пленками, рулонными, мембранными материалами.
