Предлагаю тебе, мой уважаемый начинающий электронщик, прочесть эту статью, в которой я описал, пожалуй, самый основной из существующих электронных компонентов - транзистор.

Немного истории:

Изобретение транзистора в ХХ веке по праву является одним из значимых событий, транзистор как электронный компонент пришел на смену электронным лампам. Электронные лампы на тот период времени, безраздельно служили во всех радиоэлектронных устройствах, при этом электронные лампы имели множество недостатков. Одним из самых значительных недостатков была их большая потребляемая мощность, так - же лампы имели очень большой вес и габариты, но при этом не отличались механической прочностью. Электронная аппаратура становилась все сложнее, большое количество электронных ламп требовало большего потребления энергии, возросло количество отказов техники - к примеру вычислительные машины (компьютеры того времени) собранные на лампах, могли работать без поломок лишь считанные минуты, а габариты этих “компьютеров” были таковы, что занимали целый многоэтажный дом.

Полупроводниковый транзистор лишен всех тех недостатков которые присущи электронным лампам и во многом превосходит их. Низкое энергопотребление, малый вес и размер, а механическая прочность такова, что если сбросить современный транзистор с высоты 10го этажа с ним ничего не случится.

Первый транзистор разработали ученые - физики У. Шокли, Д. Бардин и У. Брайтен, в 1956 году они были удостоены нобелевской премии. Теперь эти имена известны всему миру.

И так, давай поближе познакомимся с этим замечательным электронным компонентом.

Биполярный транзистор

Устройство биполярного транзистора.

Транзистор это - электронный прибор, корпус которого выполнен из металла или пластика. В корпусе находится кристалл кремния, который обработан специальным образом. Этот кристалл состоит из трех частей - коллектор, эмиттер, база, к ним подключены электроды которые выведены из корпуса транзистора. Рассмотрим условное обозначение транзистора, очень напоминает диод, (особенно выделенная часть). В принципе, транзистор, с натяжкой можно назвать диодом, так как транзистор тоже является полупроводником, но у транзистора есть дополнительный элемент - “база”.

База расположена между коллектором и эмиттером и является преградой для прохождения напряжения. Для того чтобы транзистор мог выполнять возложенные на него обязанности необходимо “активировать” базу, после чего транзистор будет работать как ключевой элемент, как усилитель тока, или напряжения.

Принцип работы транзистора.

Обычно в специальной литературе и интернет сайтах, описание работы транзистора сводится к разжевыванию теории электронно - дырочного перехода, диффузии и прочей нудной теории. Думаю, если бы мне, когда я только начинал увлекаться радиоэлектроникой, таким образом объяснили принцип работы транзистора, забросил бы я это дело и пошел с пацанами делать самопалы и пугачи, ну или в худшем случае в авиомодельный кружок). Но к счастью для меня в радиокружках того времени работали люди которые умели так преподать теорию, что было понятно и не напряжно. Постараюсь и я, все объяснить в простой и доступной форме.

И так, биполярные транзисторы бывают двух типов PNP транзистор и NPN транзистор еще их называют - “прямой” и “обратный” транзистор. P-N-P - это прямой транзистор (легко запомнить, первая буква Р -соответственно прямой), N-Р-N - обратный.

На схеме обозначаются:

Рассмотрим схему работы транзистора в ключевом режиме.

Транзистор типа N-P-N, на коллектор транзистора подан (+V) напряжение для питания лампочки накаливания, лампочка не будет светиться так как напряжение через транзистор не проходит в таком случае говорят транзистор “закрыт”. Для того чтобы транзистор “открылся” на базу транзистора так же необходимо подать напряжение (+Vбазы). Напряжение +Vбазы (зеленые стрелки), пройдет через выключатель К1, резистор R1, через базу на эмиттер и с эмиттера на минус источника питания. Транзистор откроется, напряжение +V (красные стрелки), пройдет через лампочку, коллектор и базу на эмиттер транзистора и с эмиттера на -V источника питания, цепь “замкнется” и лампочка будет светиться.

В этом примере транзистор работает как ключ, открывает и закрывает прохождение электрического тока.

Теперь рассмотрим работу в ключевом режиме транзистора типа P-N-P.

В этом случае, наша схема будет отличаться тем что, отрицательное напряжение питания подается через лампочку на коллектор, а плюс источника подключен к эмиттеру транзистора, на базу нужно подавать отрицательное напряжение -Vб. Отпирающее напряжение (зеленые стрелки) плюса источника питания через эмиттер через базу VT, резистор R1, выключатель пройдет на минус источника питания и транзистор откроется. Плюс источника питания (красные стрелки) через эмиттер, базу проходит на коллектор и через лапочку накаливания на минус питания, лампочка будет светиться.

Запомни простую истину - обратный транзистор открывается подачей положительного напряжения на базу, прямой отрицательного. Еще проще - обратный транзистор открывается плюсом, прямой минусом. Плюс питания у обратного транзистора подается на коллектор а минус на эмиттер, у прямого наоборот, минус на коллекторе плюс на эмиттере. Соответственно ток в обратном транзисторе течет от коллектора к эмиттеру в прямом транзисторе от эмиттера к коллектору.

Где можно применить работу транзистора в ключевом режиме?

Главное достоинство транзистора заключается еще и в том, что подавая на базу совсем небольшое напряжение всего в несколько десятков вольта, можно коммутировать мощные исполнительные устройства, например, вместо лампочки можно поставить реле, и оно будет своими контактами включать мощный электромотор тем самым используя низкое напряжение управления мы обеспечиваем безопасность человека.

Еще один пример.

На схеме изображен N-P-N транзистор в базу которого включен переменный резистор R1, при помощи этого резистора можно плавно изменять величину напряжения приложенного к базе транзистора. Перемещая ползунок резистора (вывод со стрелочкой) ближе к плюсу источника питания (в верх по схеме) мы тем самым будем увеличивать сопротивление резистора R1, соответственно величина напряжения на базе транзистора уменьшится, транзистор закроется, если ползунок перемещать в противоположную сторону, напряжение на базе увеличится. Ты догадался, что будет происходить с лампочкой? Очень надеюсь, что догадался, зря я что ли уже столько букв написал). Да, лампочка будет изменять интенсивность свечения. Чем больше напряжение на базе транзистора, тем ярче будет светиться лампочка. Эту схему можно с успехом применить, для регулировки свечения лампочки ручного фонарика).

Теперь разберемся с работой транзистора в режиме усиления.

Транзистор может работать не только как ключевой элемент, но и как усилитель тока, напряжения или того и другого одновременно. Существует несколько способов включения транзистора - это с общим коллектором, общей базой, и общим эмиттером. Схема с общим эмиттером получила наибольшее применение поэтому ее и рассмотрим.

Схема с транзистором работающем в режиме усиления, более сложная чем ключевая, но тем не менее разобраться с принципом ее работы не так сложно.

В ключевом режиме транзистор находится в режиме отсечки (закрыт) или в режиме насыщения (открыт) для того чтобы транзистор работал как усилитель его нужно заставить работать в “пограничном” режиме между отсечкой и насыщением. Помнишь, мы регулировали свечение лампочки, изменяя напряжение на базе транзистора при помощи переменного сопротивления (потенциометра). Когда лампочка горела в пол накала это и был “пограничный” режим, или если говорить другими (умными словами), мы задавали смещение на базу транзистора. Идем дальше. Допустим ты решил услышать, о чем говорят твои рыбки в аквариуме:), нашел подводный микрофон и поместил его к рыбкам, но микрофон выдает очень слабый сигнал и если подключить к нему наушники ничего не услышишь. Значит нужно усилить сигнал чтобы он был достаточной силы.

Схема усилителя. На этой схеме, различных электронных компонентов значительно больше чем в схеме где транзистор работает как ключ, но если ты читал мои предыдущие статьи в рубрике электроника для начинающих , ты знаешь, что такое электролитический конденсатор .

В схеме усилителя резистор R1 является самым главным, он задает ток смещения на базе Т1 чтобы отпереть транзистор, вывести его из режима отсечки в активный режим, или иными словами задать базовый ток. От того, какой номинал (величину сопротивления) резистора мы будем использовать, будет зависеть сила тока, который потечет через цепь +Uпит - R1 - база - эмиттер и на минус источника питания. Задавая нужный базовый ток резистором R1, мы выбираем режим работы нашего усилителя, при котором сигнал с микрофона не будет больше режима насыщения и отсечки, а будет примерно в середине активного режима транзистора. Микрофон выдает сигнала который представляет собой переменный ток , надеюсь ты уже знаешь, что переменный ток имеет как положительную, так и отрицательную полярность, соответственно на базу транзистора будет подаваться либо (+) либо (-) в зависимости от этого транзистор будет больше открываться или наоборот закрываться. Следовательно, напряжение на коллекторе в точке подключения конденсатора С2 так же будет меняться и на входе конденсатора С2 ты получишь копию входного микрофонного сигнала, только многократно усиленную.

Ведь на вход усилителя, мы подаем с микрофона очень маленькое напряжение, измеряемое в микровольтах, а на коллекторе транзистора, пульсация напряжения будет в несколько Вольт, теперь можно подключить наушники и услышать рыбок:).

Конечно, эту схему усилителя собирать не стоит, так как она имеет некоторые недостатки, но, как пример работы транзистора в качестве усилителя, очень даже годится. Теперь ты знаешь, как работает транзистор -

Слово «транзистор» образованно из двух слов: transfer и resistor. Первое слово переводится с английского как «передача», второе — «сопротивление». Таким образом, — это особого рода сопротивление, которое регулируется напряжением между базой и эмиттером (током базы) у , и напряжением между затвором и истоком у полевых транзисторов.

Изначально названий для этого полупроводникового прибора предлагалось несколько: полупроводниковый триод, кристаллический триод, лотатрон, но в результате остановились именно на названии «транзистор», предложенном Джоном Пирсом, - американским инженером и писателем-фантастом, другом Уильяма Шокли.

Для начала окунемся немного в историю, затем рассмотрим некоторые виды транзисторов из распространенных сегодня на рынке электронных компонентов.

Уильям Шокли, Уолтер Браттейн и Джон Бардин, работая командой в лабораториях Bell Labs, 16 декабря 1947 года создали первый работоспособный биполярный транзистор, который был продемонстрирован учеными официально и публично 23 декабря того же года. Это был точечный транзистор.

Спустя почти два с половиной года, появился первый германиевый плоскостной транзистор, затем сплавной, электрохимический, диффузионный меза-транзистор, и наконец, в 1958 году Texas Instruments выпустила первый кремниевый транзистор, затем, в 1959 году Жаном Эрни был создан первый планарный кремниевый транзистор, в итоге германий был вытеснен кремнием, а планарная технология заняла почетное место главной технологии производства транзисторов.

Справедливости ради отметим, что в 1956 году Уильям Шокли, Джон Бардин и Уолтер Браттейн получили Нобелевскую премию по физике «за исследования полупроводников и открытие транзисторного эффекта».

Что касается полевых транзисторов, то первые патентные заявки подавались с середины 20-х годов 20 века, например в Германии физик Юлий Эдгар Лилиенфельд в 1928 году запатентовал принцип работы полевых транзисторов. Однако, непосредственно полевой транзистор был запатентован впервые в 1934 году немецким физиком Оскаром Хайлом.

Работа полевого транзистора в основе своей использует электростатический эффект поля, физически это проще, потому и сама идея полевых транзисторов появилась раньше, чем идея биполярных транзисторов. Изготовлен же первый полевой транзистор был впервые в 1960 году. В итоге, ближе к 90-м годам 20 века, МОП-технология (технология полевых транзисторов «металл-оксид-полупроводник») стала доминировать во многих отраслях, включая IT-сферу.

В большинстве применений транзисторы заменили собой вакуумные лампы, свершилась настоящая кремниевая революция в создании интегральных микросхем. Так, сегодня в аналоговой технике чаще используют биполярные транзисторы, а в цифровой технике — преимущественно полевые.

Устройство и принцип действия полевых и — это темы отдельных статей, поэтому останавливаться на данных тонкостях не будем, а рассмотрим предмет с чисто практической точки зрения на конкретных примерах.

Как вы уже знаете, по технологии изготовления транзисторы подразделяются на два типа: полевые и биполярные. Биполярные в свою очередь делятся по проводимости на n-p-n - транзисторы обратной проводимости, и p-n-p - транзисторы прямой проводимости. Полевые транзисторы бывают, соответственно, с каналом n-типа и p-типа. Затвор полевого транзистора может быть изолированным (IGBT-транзисторы) или в виде p-n-перехода. I бывают со встроенным каналом или с индуцированным каналом.

Области применения транзисторов определяются их характеристиками, а работать транзисторы могут в двух режимах: в ключевом или в усилительном. В первом случае транзистор в процессе работы или полностью открыт или полностью закрыт, что позволяет управлять питанием значительных нагрузок, используя малый ток для управления. А в усилительном, или по-другому — в динамическом режиме, используется свойство транзистора изменять выходной сигнал при малом изменении входного, управляющего сигнала. Далее рассмотрим примеры различных транзисторов.

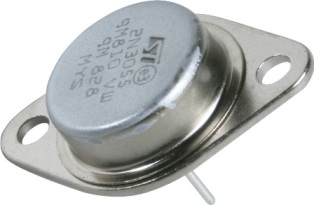

2N3055 - биполярный n-p-n-транзистор в корпусе ТО-3 . Популярен в качестве элемента выходных каскадов высококачественных звуковых усилителей, где он работает в динамическом режиме. Как правило, используется совместно с комплементарным p-n-p собратом MJ2955. Данный транзистор может работать и в ключевом режиме, например в трансформаторных НЧ инверторах 12 на 220 вольт 50 Гц, пара 2n3055 управляет двухтактным преобразователем.

Примечательно, что напряжение коллектор-эмиттер для данного транзистора в процессе работы может достигать 70 вольт, а ток 15 ампер. Корпус ТО-3 позволяет удобно закрепить его на радиатор в случае необходимости. Статический коэффициент передачи тока — от 15 до 70, этого достаточно для эффективного управления даже мощными нагрузками, при том, что база транзистора выдерживает ток до 7 ампер. Данный транзистор может работать на частотах до 3 МГц.

КТ315 — легенда среди отечественных биполярных транзисторов малой мощности . Данный транзистор n-p-n - типа впервые увидел свет 1967 году, и по сей день пользуется популярностью в радиолюбительской среде. Комплементарной парой к нему является КТ361. Идеален для динамических и ключевых режимов в схемах малой мощности.

При максимально допустимом напряжении коллектор-эмиттер 60 вольт, этот высокочастотный транзистор способен пропускать через себя ток до 100 мА, а граничная частота у него не менее 250 МГц. Коэффициент передачи тока достигает 350, при том, что ток базы ограничен 50 мА.

Изначально транзистор выпускался только в пластмассовом корпусе KT-13, 7 мм в ширину и 6 мм высотой, но в последнее время можно его встретить и в корпусе ТО-92, например производства ОАО «Интеграл».

КП501 — полевой n-канальный транзистор малой мощности с изолированным затвором . Имеет обогащенный n-канал, сопротивление которого составляет от 10 до 15 Ом, в зависимости от модификации (А,Б,В). Предназначен данный транзистор, как его позиционирует производитель, для использования в аппаратуре связи, в телефонных аппаратах и другой радиоэлектронной аппаратуре.

Этот транзистор можно назвать сигнальным. Небольшой корпус ТО-92, максимальное напряжение сток-исток — до 240 вольт, максимальный ток стока — до 180 мА. Емкость затвора менее 100 пф. Особенно примечательно то, что пороговое напряжение затвора составляет от 1 до 3 вольт, что позволяет реализовать управление с очень-очень малыми затратами. Идеален в качестве преобразователя уровней сигналов.

irf3205 - n-канальный полевой транзистор, изготовленный по технологии HEXFET . Популярен в качестве силового ключа для повышающих высокочастотных инверторов, например автомобильных. Посредством параллельного включения нескольких корпусов представляется возможность построения преобразователей, рассчитанных на значительные токи.

Максимальный ток для одного такого транзистора достигает 75А (ограничение вносит конструкция корпуса ТО-220), а максимальное напряжение сток-исток составляет 55 вольт. Сопротивление канала при этом всего 8 мОм. Емкость затвора в 3250 пф требует применения мощного драйвера для управления на высоких частотах, но сегодня это не является проблемой.

FGA25N120ANTD мощный биполярный транзистор с изолированным затвором (IGBT-транзистор) в корпусе TO-3P . Способен выдержать напряжение сток-исток 1200 вольт, максимальный ток стока составляет 50 ампер. Особенность изготовления современных IGBT-транзисторов такого уровня позволяет отнести их к классу высоковольтных.

Область применения — силовые преобразователи инверторного типа, такие как индукционные нагреватели, сварочные аппараты и другие высокочастотные преобразователи, рассчитанные на питание высоким напряжением. Идеален для мощных мостовых и полумостовых резонансных преобразователей, а также для работы в условиях жесткого переключения, имеется встроенный высокоскоростной диод.

Мы рассмотрели здесь только несколько видов транзисторов, и это лишь мизерная часть из обилия моделей электронных компонентов, представленных на рынке сегодня.

Так или иначе, вы с легкостью сможете подобрать подходящий транзистор для своих целей, благо, документация на них доступна сегодня в сети в виде даташитов, в которых исчерпывающе представлены все характеристики. Типы корпусов современных транзисторов различны, и для одной и той же модели зачастую доступны как SMD исполнение, так и выводное.

Андрей Повный

Электроника окружает нас всюду. Но практически никто не задумывается о том, как вся эта штука работает. На самом деле все довольно просто. Именно это мы и постараемся сегодня показать. А начнем с такого важного элемента, как транзистор. Расскажем, что это такое, что делает, и как работает транзистор.

Что такое транзистор?

Транзистор – полупроводниковый прибор, предназначенный для управления электрическим током.

Где применяются транзисторы? Да везде! Без транзисторов не обходится практически ни одна современная электрическая схема. Они повсеместно используются при производстве вычислительной техники, аудио- и видео-аппаратуры.

Времена, когда советские микросхемы были самыми большими в мире , прошли, и размер современных транзисторов очень мал. Так, самые маленькие из устройств имеют размер порядка нанометра!

Приставка нано- обозначает величину порядка десять в минус девятой степени.

Однако существуют и гигантские экземпляры, использующиеся преимущественно в областях энергетики и промышленности.

Существуют разные типы транзисторов: биполярные и полярные, прямой и обратной проводимости. Тем не менее, в основе работы этих приборов лежит один и тот же принцип. Транзистор - прибор полупроводниковый. Как известно, в полупроводнике носителями заряда являются электроны или дырки.

Область с избытком электронов обозначается буквой n (negative), а область с дырочной проводимостью – p (positive).

Как работает транзистор?

Чтобы все было предельно ясно, рассмотрим работу биполярного транзистора (самый популярный вид).

(далее – просто транзистор) представляет собой кристалл полупроводника (чаще всего используется кремний или германий ), разделенный на три зоны с разной электропроводностью. Зоны называются соответственно коллектором , базой и эмиттером . Устройство транзистора и его схематическое изображение показаны на рисунке ни же

Разделяют транзисторы прямой и обратной проводимости. Транзисторы p-n-p называются транзисторами с прямой проводимостью, а транзисторы n-p-n – с обратной.

Теперь о том, какие есть два режима работы транзисторов. Сама работа транзистора похожа на работу водопроводного крана или вентиля. Только вместо воды – электрический ток. Возможны два состояния транзистора – рабочее (транзистор открыт) и состояние покоя (транзистор закрыт).

Что это значит? Когда транзистор закрыт, через него не течет ток. В открытом состоянии, когда на базу подается малый управляющий ток, транзистор открывается, и большой ток начинает течь через эмиттер-коллектор.

Физические процессы в транзисторе

А теперь подробнее о том, почему все происходит именно так, то есть почему транзистор открывается и закрывается. Возьмем биполярный транзистор. Пусть это будет n-p-n транзистор.

Если подключить источник питания между коллектором и эмиттером, электроны коллектора начнут притягиваться к плюсу, однако тока между коллектором и эмиттером не будет. Этому мешает прослойка базы и сам слой эмиттера.

Если же подключить дополнительный источник между базой и эмиттером, электроны из n области эмиттера начнут проникать в область баз. В результате область базы обогатиться свободными электронами, часть из которых рекомбинирует с дырками, часть потечет к плюсу базы, а часть (большая часть) направится к коллектору.

Таким образом, транзистор получается открыт, и в нем течет ток эмиттер коллектор. Если напряжение на базе увеличить, увеличится и ток коллектор эмиттер. Причем, при малом изменении управляющего напряжения наблюдается значительный рост тока через коллектор-эмиттер. Именно на этом эффекте и основана работа транзисторов в усилителях.

Вот вкратце и вся суть работы транзисторов. Нужно рассчитать усилитель мощности на биполярных транзисторах за одну ночь, или выполнить лабораторную работу по исследованию работы транзистора? Это не проблема даже для новичка, если воспользоваться помощью специалистов нашего студенческого сервиса .

Не стесняйтесь обращаться за профессиональной помощью в таких важных вопросах, как учеба! А теперь, когда у вас уже есть представление о транзисторах, предлагаем расслабиться и посмотреть клип группы Korn “Twisted transistor”! Например, вы решили , обращайтесь в Заочник.

Транзистор (transistor, англ.) – триод, из полупроводниковых материалов, с тремя выходами, основное свойство которого – сравнительно низким входным сигналом управлять значительным током на выходе цепи. В радиодеталях, из которых собирают современные сложные электроприборы, используются полевые транзисторы. Их свойства позволяют решать задачи по выключению или включению тока в электрической цепи печатной платы, или его усилению.

Что такое полевой транзистор

Полевой транзистор - это устройство с тремя или четырьмя контактами, в котором ток на двух контактах регулируется напряжением электрического поля на третьем. Поэтому их называют полевыми.

Контакты:

Полевой транзистор с п – р переходом – особый вид транзисторов, которые служат для управления током .

Он отличается от простого обычного тем, что ток в нем проходит, не пересекая зоны р — n перехода, зоны, образующейся на границы этих двух зон. Размер р — n зоны регулируется.

Полевые транзисторы, их виды

Полевые транзисторы с п – р переходом делят на классы:

1. По типу канала проводника: n или р. От канала зависит знак, полярность, сигнала управления. Она должна быть противоположна по знаку n -зоне.
2. По структуре прибора: диффузные, сплавные по р – n — переходом, с затвором , тонкопленочные.
3. По числу контактов: 3-х и 4-контактные. В случае 4-контактного прибора, подложка также исполняет роль затвора.
4. По используемым материалам: германий, кремний, арсенид галлия.

Классы делятся по принципу работы:

• устройство под управлением р — n перехода;
• устройство с изолированным затвором или с барьером Шоттки.

Полевой транзистор, принцип работы

По-простому, как работает полевой транзистор с управляющим р-п переходом, можно сказать так: радиодеталь состоит из двух зон: р — перехода и п — перехода. По зоне п течет электрический ток. Зона р – перекрывающая зона своего рода вентиль. Если на нее сильно надавить, она перекрывает зону для прохождения тока и его проходит меньше. Или, если давление снизить пройдет больше. Такое давление осуществляют увеличением напряжения на контакте затвора, находящегося в зоне р.

Прибор с управляющим р — п канальным переходом - это полупроводниковая пластина с электропроводностью одного из этих типов. К торцам пластины подсоединены контакты: сток и исток, в середине - контакт затвора. Действие устройства основано на изменяемости толщины пространства р-п перехода. Поскольку в запирающей области почти нет подвижных носителей заряда, ее проводимость равна нулю . В полупроводниковой пластине, в области не под воздействием запирающего слоя, создается проводящий ток канал. При подаче отрицательного напряжения по отношению к истоку, на затвор создается поток, по которому истекают носители заряда.

В случае изолированного затвора, на нем расположен тонкий слой диэлектрика. Этот вид устройства работает на принципе электрического поля . Чтобы разрушить его достаточно небольшого электричества. Поэтому для защиты от статического напряжения, которое может достигать тысяч вольт, создают специальные корпуса приборов — они позволяют минимизировать воздействие вирусного электричества.

Зачем нужен полевой транзистор

Рассматривая работу сложной электронной техники, как работу полевого транзистора (как одного из компонентов интегральной схемы) сложно представить, что основных направления его работы пять:

1. Усилители высоких частот.
2. Усилители низких частот.
3. Модуляция.
4. Усилители постоянного тока.
5. Ключевые устройства (выключатели).

На простом примере работу транзистора, как выключателя, можно представить как компоновку микрофона с лампочкой. Микрофон улавливает звук, от этого появляется электрический ток. Он поступает на запертый полевой транзистор. Своим присутствием ток включает устройство, включает электрическую цепь, к которой подключена лампочка. Лампочка загорается при улавливании звука микрофоном, но горит за счет источника питания, не связанного с микрофоном и более мощного.

Модуляция применяется для управления информационным сигналом. Сигнал управляет частотой колебания. Модуляция применяется для качественного звукового сигнала в радио, для передачи звукового ряда в телевизионных передачах, трансляции цвета и телевизионного сигнала высокого качества. Она применяется везде, где требуется работа с материалом высокого качества.

Как усилитель полевой транзистор упрощенно работает так: графически любой сигнал, в частности, звуковой ряд, можно представить в виде ломаной линии, где ее длина – это время, а высота изломов частота звука. Для усиления звука на радиодеталь подают мощное напряжение, которое приобретает необходимые частоты, но с более большими значениями, за счет подачи слабого сигнала на управляющий контакт. Другими словами, устройство пропорционально перерисовывает изначальную линию, но с более высокими пиковыми значениями.

Применение полевых транзисторов

Первым прибором, поступившим в продажу, где использовался полевой транзистор с управляющим p-n переходом, был слуховой аппарат . Его появление зафиксировано в пятидесятых годах прошлого века. В промышленных масштабах их применяли в телефонных станциях.

В современном мире, устройства применяют во всей электротехнике . Благодаря маленьким размерам и разнообразию характеристик полевого транзистора, встретить его можно в кухонной технике, аудио и телевизионной технике, компьютерах и электронных детских игрушках. Их применяются в системах сигнализации как охранных механизмов, так и пожарной сигнализации.

На заводах транзисторное оборудование применяется для регуляторов мощности станков . В транспорте от работы оборудования на поездах и локомотивов, до системы впрыска топлива частных автомобилей. В ЖКХ от систем диспетчеризации, до систем управления уличным освещением.

Одна из важнейших областей применения транзисторов – производство процессоров . По сути, весь процессор состоит из множества миниатюрных радиодеталей. Но при переходе на частоту работы выше 1,5 ГГц, они лавинообразно начинают потреблять энергию. Поэтому производители процессоров пошли по пути многоядерности, а не путем увеличения тактовых частот.

Плюсы и минусы полевых транзисторов

Полевые транзисторы своими характеристиками оставили далеко позади другие виды устройства. Широкое применение они нашли в интегральных схемах в роли выключателей.

• каскад деталей расходует мало энергии;
• усиление выше, чем у других видов;
• высокая помехоустойчивость достигается отсутствием прохождения тока в затворе;
• более высокая скорость включения и выключения – они могут работать на недоступных другим транзисторам частотах.

• более низкая температура разрушения, чем у других видов;
• на частоте 1,5 ггц, потребляемая энергия начинает резко возрастать;
• чувствительность к статическому электричеству.

Характеристики полупроводниковых материалов, взятых за основу полевых транзисторов, позволили применять устройства в быту и производстве . На основе плевых транзисторов создали бытовую технику в привычном для современного человека виде. Обработка высококачественных сигналов, производство процессоров и других высокоточных компонентов невозможна без достижений современной науки.

Это такая хитрая фиговина, пропускающая ток только в одну сторону. Его можно сравнить с ниппелем. Применяется, например, в выпрямителях, когда из переменного тока делают постоянный. Или когда надо отделить обратное напряжение от прямого. Погляди в схему программатора (там где был пример с делителем). Видишь стоят диоды, как думаешь, зачем? А все просто. У микроконтроллера логические уровни это 0 и 5 вольт, а у СОМ порта единица это минус 12 вольт, а ноль плюс 12 вольт. Вот диод и отрезает этот минус 12, образуя 0 вольт. А поскольку у диода в прямом направлении проводимость не идеальная (она вообще зависит от приложенного прямого напряжения, чем оно больше, тем лучше диод проводит ток), то на его сопротивлении упадет примерно 0.5-0.7 вольта, остаток, будучи поделенным резисторами надвое, окажется примерно 5.5 вольт, что не выходит за пределы нормы контроллера.
Выводы диода называют анодом и катодом. Ток течет от анода к катоду. Запомнить где какой вывод очень просто: на условном обозначнеии стрелочка и палочка со стороны к атода как бы рисуют букву К вот, смотри —К |—. К= Катод! А на детали катод обозначается полоской или точкой.

Есть еще один интересный тип диода – стабилитрон . Его я юзал в одной из прошлых статей. Особенностью его является то, что в прямом направлении он работает как обычный диод, а вот в обратном его срывает на каком либо напряжении, например на 3.3 вольта. Подобно ограничительному клапану парового котла, открывающемуся при превышении давления и стравливающему излишки пара. Стабилитроны используют когда хотят получить напряжение заданной величины, вне зависимости от входных напряжений. Это может быть, например, опорная величина, относительно которой происходит сравнение входного сигнала. Им можно обрезать входящий сигнал до нужной величины или используют его как защиту. В своих схемах я часто ставлю на питание контроллера стабилитрон на 5.5 вольт, чтобы в случае чего, если напряжение резко скакнет, этот стабилитрон стравил через себя излишки. Также есть такой зверь как супрессор. Тот же стабилитрон, только куда более мощный и часто двунаправленный. Используется для защиты по питанию.

Транзистор.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления .
Делятся эти девайсы на полевые и биполярные.
В биполярном транзисторе есть эмиттер , коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере . А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.

Короче, транзистор позволит тебе слабеньким сигналом, например с ноги микроконтроллера, . Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
