Вилла Ротонда

Вилла Капра в Виченце.

Ла-Ротонда (La Rotonda) — загородный дом, или вилла, построенный Андреа Палладио на вершине холма под Виченцой для вышедшего в отставку ватиканского чиновника Паоло Альмерико. После перехода в 1591 г. в собственность братьев Капра вилла Альмерико была переименована в виллу Капра (Villa Capra). Иногда её называют вилла Альмерико-Капра.

Андреа Палладио (итал. Andrea Palladio; 30 ноября 1508 — 19 августа 1580, наст. имя — Андреа ди Пьетро) — великий итальянский архитектор позднего Возрождения. Основоположник палладианства и классицизма. Вероятно, самый влиятельный архитектор в истории.

Шедевром Палладио является вилла Альмерико-Вальмарана («Ла Ротонда» (или «Капра») в Виченце (1551—1567, достроена Винченцо Скамоцци) — первая светская постройка эпохи Возрождения, увенчанная куполом. Здание выстроено в пропорциях золотого сечения по типу бельведера с круглым залом, увенчанным куполом, со световым фонарем и расположенными вокруг него по сторонам фасадов легкими ионическими 6-колонными портиками с лестницами.

«Чтобы не вдаваться в архитектурные подробности, проще всего вызвать в воображении Большой театр или районный Дом культуры — они таковы благодаря Палладио. И если составлять список людей, усилиями которых мир — по крайней мере, мир эллинско-христианской традиции от Калифорнии до Сахалина - выглядит так, как выглядит, а не иначе, Палладио занял бы первое место».

Пётр Вайль. «Гений места»

Вилла Ротонда, состоящая под охраной ЮНЕСКО как памятник Всемирного наследия, общепризнана в качестве одного из центральных зданий в истории европейской архитектуры. Для архитекторов-палладианцев это был самый чтимый образец усадебного дома. По его образу и подобию были выстроены тысячи зданий по всему миру — от американской усадьбы Монтичелло до Софийского собора в Царском Селе.

Вилла Капра — один из первых в истории частных домов, решённых в форме античного храма. Зданию присуща идеальная симметрия, основанная на тщательно просчитанных математических пропорциях. У виллы четыре тождественных фасада с ионическими портиками, к которым ведёт по балюстраде со статуями античных богов. План здания, включая портики, по очертаниям напоминает греческий крест. К числу первых повторений виллы за пределами Италии принадлежали усадьбы английских аристократов — Чизик-хаус и Мереворт-касл.

Винченцо Скамоцци, который отвечал за достройку и отделку виллы после смерти Палладио, увенчал её куполом-ротондой наподобие римского Пантеона. Из круглого отверстия сверху купола, по замыслу создателей, солнечный свет должен был изливаться в круглую гостиную в центре здания. Её стены покрыты искусными фресками-обманками. Все прочие комнаты спроектированы таким образом, чтобы в них в течение дня тоже равномерно заглядывало солнце.

В отличие от многих памятников архитектуры Возрождения, которые негласно противопоставляют себя окружающему ландшафту, вилла идеально вписана в него. От парадных ворот к ней ведёт широкая аллея для экипажей. Палладио и Скамоцци достигли в этом своём произведении гармонии с природой, неведомой европейскому зодчеству со времён античности.

В настоящее время памятником владеет Марио ди Вальмерана, отставной профессор архитектуры Виргинского университета. Интересно то, что и главный корпус этого университета (т. н. Ротонда) был спроектирован Томасом Джефферсоном по образцу виллы Ротонда. Влиянием этого Палладиева шедевра отмечен также оставшийся невоплощённым проект президентского дворца в Вашингтоне, который разработал Джефферсон.Всемирное наследие ЮНЕСКО, объект № 712
Материал из Википедии

(20 оценок, среднее: 4,40 из 5)

Определяясь с проектом для дачного строительства, прежде всего, оценивается не только комфортность, но и внешний вид будущей постройки. Частный дом принято считать местом для отдыха, поэтому его стоит сделать красивым и комфортным. Если есть желание построить на приусадебном участке уникальную оранжерею, домик или беседку, то стоит попробовать подумать над возведением геодезического купола. С виду это довольно сложная конструкция, но построить ее способен даже не очень опытный строитель, а материальные затраты будут небольшими. В этой статье будет описано, как построить купол своими руками.

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола . Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.

Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве . Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.

Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.

Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей , то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты . Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки , а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Строительство своими руками

Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка . Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.

Теплица

Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.

Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната . Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.

Беседка

В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:

После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.

Дом

Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:

• нужен хорошо теплоизолированный фундамент;
• к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
• собирается конструкция купольного дома;
• снаружи дом необходимо обшить листами из фанеры.

Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов .

При проживании в таком доме можно оценить основные преимущества этой конструкции.

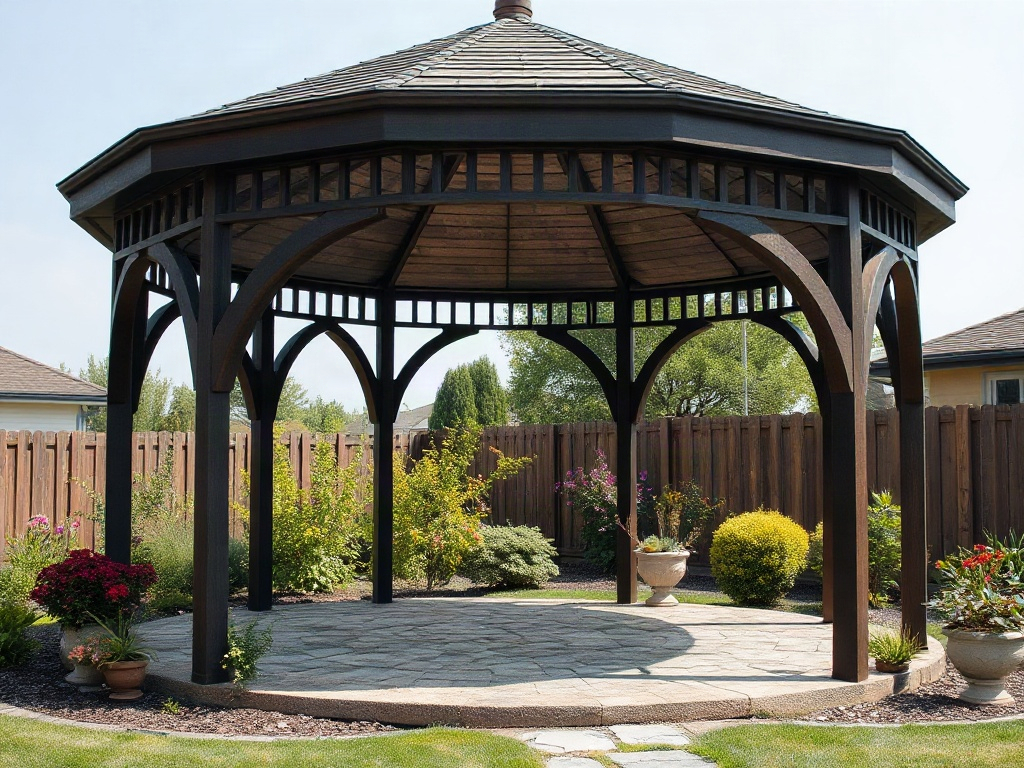

Малым архитектурным формам, к числу которых относятся садовые и парковые беседки, отводится главенствующая роль в организации и обустройстве мест отдыха. Существует немало их разновидностей, отличающихся не только материалами, из которых они возводятся.

Главные отличия – конструктивные. Это могут быть беседки круглые и полукруглые; шестигранные и прямоугольные; лёгкие летние и капитальные; с куполом, плоской крышей или тентом.

Выбор немаленький, но в данной статье мы поговорим о том, как сделать круглую беседку своими руками – наиболее интересный, хотя и не самый простой вариант.

Основными материалами, используемыми , являются кирпич, дерево и металл. И в этом плане, нет разницы, какой они формы: круглой, прямоугольной или, к примеру, шестигранной.

По большому счёту, круг не далеко ушёл по форме от многоугольника. А потому, беседка круглая, а если быть более точными, то её каркас, возводится по принципу шести- или восьмигранника – в зависимости от размеров строения.

• Конечную форму строению придают элементы заполнения пролётов между стойками: если они прямые, то получается многогранник (см. ), если сферические – получается ротонда или полукруглая беседка. Это касается не только стен, но и конструкции крыши, которая при этом бывает не скатная, а конусная либо куполообразная.

Что касается фундамента, то тут многое зависит от габаритов и, соответственно, массы строения. может быть установлена на ровную площадку, выложенную тротуарной плиткой, и ничем к основанию не крепиться. Но для капитальных беседок, тем более крытых, строящихся из кирпича или бруса, возводят добротный фундамент.

Какому варианту отдать предпочтение

Родоначальницей круглой беседки стала классическая ротонда. В исторической архитектуре круглые формы во все времена считались совершенными, а пространство внутри такого строения отождествлялось с покоем и гармонией. Именно по этой причине все храмы, и античные, и современные, имеют обтекаемые скруглённые формы.

Итак:

• Садовая беседка полукруглая либо ротонда, — это, можно сказать, универсальные варианты для приусадебной территории или парка. А если такое строение ещё и удачно располагается на возвышенности или у пруда (см. ) – гармония будет полной.

• Чаще всего ротонды бывают кирпичными, с декоративной каменной или штукатурной отделкой. Как ни странно, построить круглую беседку самостоятельно из кирпича гораздо проще, чем из дерева или металла. Ведь вся проблема заключается в изогнутых формах элементов заполнения пролётов.
• Понятно, что гнуть деревянные арки, которые мы видим на фото сверху, своими руками, да ещё и в бытовых условиях, просто невозможно. Это делается на деревообрабатывающих производствах: для гнутья используют лущёный или строганый шпон из лиственных пород: берёзы, ольхи, бука, тополя, ясеня, клёна. Это далеко не полный перечень пород, и самой пластичной из них считается берёза.

• Получить несвойственную древесине криволинейную форму, можно только в результате её гидротермической обработки. Поэтому деревянные круглые беседки своими руками, можно только собрать из заводских деталей, а никак не изготовить самостоятельно. Тем более, что у них не только арки гнутые, но и элементы крыши, и заполнение пролётов имеют скруглённые формы.
• Всё вышесказанное относится и к : что гнутьё древесины, что ковка металла – процесс невыполнимый в домашних условиях. А потому, если вы хотите элегантную беседку цилиндрической формы, отдайте предпочтение заводскому варианту. Цена строения будет зависеть не только от размера, но и от сложности изготовления декоративных элементов.

Если же вам хочется иметь элегантную капитальную беседку, обратите внимание на классическую ротонду. Мы постараемся подробно разъяснить этот вопрос, рассказав, как построить круглую беседку с колоннами. Хоть данный вариант и нельзя назвать самым дешёвым, но он, безусловно, самый респектабельный и долговечный.

Принцип строительства ротонды

Основой такого сооружения, как ротонда, являются колонны. Их сооружают не только из кирпича, но и камня, монолитного бетона, заливаемого в разъёмную опалубку со специальным внутренним покрытием. Обычно, это вспомогательные конструкции заводского производства, изготавливаемые из влагостойкого гипсокартона.

• Кроме того, в продаже есть и сборные элементы колонн, изготовленные из композитного сырья, в основе которого полимеризованный гипс или цемент. Для этого можно использовать даже бетонные сваи с круглым сечением, которые могут одновременно исполнять и роль фундамента.
• Такой способ возведения ротонды возможен только в том случае, когда того требует качество грунта, и на участке, согласно проекту, одновременно забиваются сваи и под дом. О том, как упростить процесс установки колонн, мы расскажем немного позднее, а сейчас уделим внимание вопросам подготовки и обустройства надёжного фундамента.

• Итак, давайте разбираться, как сделать круглую беседку своими руками. Если вы приобретаете заводской комплект элементов ротонды, то к нему в обязательном порядке прилагаются и чертежи, которыми нужно руководствоваться при сборке. Кроме того, производителем будут даны рекомендации относительно конструкции основания.

Вполне возможно, что фундамент и не придётся строить, так как некоторые ротонды являются самонесущими. Это не самый дешевый вариант, зато у такой постройки будут не только колонны, но и красивая балюстрада с фигурными балясинами, и купол из стеклопластика. Если же вы хотите полностью обойтись своими силами, стройте беседку из кирпича.

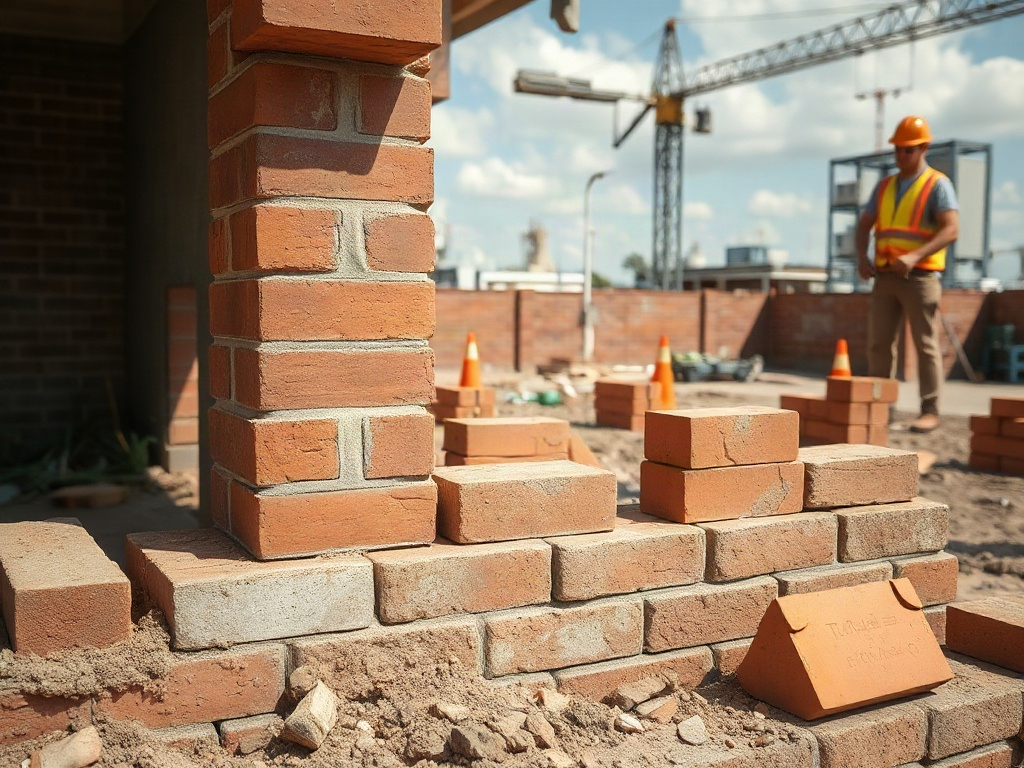

Кирпичные опоры

Как бы то ни было, для устойчивости строения вам нужно сделать под колонны прочные опоры. Самым удобным в данном случае будет столбчатый фундамент. Его тоже возводят из кирпича, можно даже бывшего в употреблении, но обязательно керамического.

Итак:

• Порядок работ такой: сначала делается планировка территории, разметка контура строения, а затем выполняются земляные работы. Разметка необходима для того, чтобы соблюсти геометрические пропорции постройки и правильно определить точки расположения фундаментных столбов, и, соответственно, колонн ротонды.
• Для этого нужно определиться с размерами беседки и, в соответствии с ними, сначала начертить на земле окружность соответствующего радиуса, а затем вписать в неё многоугольник. Классический вариант для ротонды диаметром 4м – это шесть колонн. Значит, придётся чертить шестигранник. Инструкцию, как это правильно сделать, вы легко найдёте, в том числе и на нашем сайте.

• По сделанной разметке в углах шестигранника забиваете колышки, и можно приступать к разработке грунта. Столбы фундамента заглубляют обычно на 1-1,2м, для чего нужно сделать соответствующую выемку земли. Дно ямки отсыпают примерно на 20 см песчано-гравийной смесью, застилают водонепроницаемой плёнкой и приступают к выкладке столба.
• В зависимости от массивности постройки один ряд кладки может состоять из четырёх или шести кирпичей. Образовавшееся внутри пространство заполняется кладочным раствором, в который замоноличивают стержни арматуры. Это касается и фундаментных столбов, и кирпичных колонн, в которые они переходят в наземной части сооружения.
• Вертикальное армирование придаёт конструкциям необходимую прочность, а выпуски арматуры в верхней части колонн позволяют произвести жёсткую обвязку каркаса, а так же приварить к ним, допустим, металлический купол крыши. Если же колонны выкладываются не из кирпича, а собираются из заводских элементов, то основание колонн тоже приваривается к закладным деталям на фундаменте.

Не следует забывать и о горизонтальном армировании, которое, согласно технологии, должно осуществляться в каждом четвёртом ряду кладки. Для этой цели используют стальные полосы или сетку, которую закладывают в шов между рядами. После того, как столб фундамента (см. ) выведен чуть выше поверхности грунта, поверхность кладки нужно выровнять раствором и дать ему затвердеть.

Колонны

Дальше начнётся кладка колонн, но прежде, чем к ней приступить, нужно произвести горизонтальную гидроизоляцию. Для этого квадратики рубероида укладывают на слой битумной мастики. Данная операция обязательна для ленточных, монолитных и столбчатых фундаментов, так как предупреждает капиллярное впитывание влаги из грунта наземными конструкциями.

Итак:

• Для вертикальных поверхностей фундамента достаточно только обмазочной гидроизоляции, которая обычно выполняется либо горячим битумом, либо жидким стеклом. Чтобы уберечь конструкцию от воздействия влаги и низких температур, в кладочный раствор следует добавить соответствующие присадки.

• Что касается колонн, то их можно выкладывать не только из керамического, но и силикатного кирпича. Тут главное его форма, и, если не хотите потом заниматься ещё и штукатуркой, декоративность поверхности. Для выкладки цилиндрических колонн очень удобно использовать фасонный кирпич вот такой формы, как на картинке снизу.
• Он отличается конфигурацией и, как правило, имеет более высокую марку, чем рядовой кирпич, так как применяется не только для кладки, но и для облицовки. В технологии кладки никаких отличий нет, и колонны возводятся аналогично фундаментным столбам.

• Ротонда обычно делается выше, чем простая беседка. При диаметре 4м её высота с куполом достигает около 4,5-4,8м. При этом колоны — 2,8-3м, а остальное — крыша. У классической ротонды могут быть только колонны, а могут быть и стены с проёмами. Если вы хотите построить именно такой вариант, то по контуру окружности, между колоннами, придётся заливать мелкозаглублённый ленточный фундамент.
• В стенках делают проёмы и обычно они имеют арочную форму. Чтобы выложить арку из кирпича, должна использоваться специальная опалубка – кружало. Её устанавливают так, чтобы она опиралась на простенки, и расклинивают. Для кладки арочной перемычки используют клинчатый кирпич, который в сечении имеет трапецеидальную форму.
• Разница ширины узкой и широкой граней может составлять 10 или 20 мм, за счёт чего удобно выкладывать арки с разным радиусом. При использовании обычного кирпича форма арке придаётся за счёт увеличения толщины швов с одной стороны. Здесь есть множество нюансов, и сразу обо всём рассказать невозможно. Лучшая помощь новичку в работе – это видео от профессионалов.

• Обвязка верхнего периметра колонн может быть выполнена по аналогии с перемычками – с помощью опалубки и кирпичной кладки — но это достаточно сложно. Гораздо проще сделать это, как, впрочем, и весь купол для ротонды, из металла. В качестве обрешётки под кровельный материал лучше использовать гибкие пластиковые рейки.
• Деревянный брус в нужном радиусе не изогнуть, а полимерный аналог и хорошо гнётся, и совершенно не уступает по прочности дереву. Их укладывают в два ряда и так же, как и обычную дранку, прикручивают саморезами к стропилам. Останется только подобрать подходящий по форме, гибкий кровельный материал. И тут вряд ли можно что-то придумать лучше, чем кровельная черепица.

• Проще всего каркас крыши заказать отдельно, целиком установить его на готовые колонны, а потом сделать обрешётку и уложить кровельный материал. Под заказ вам сделают и крышу полностью – вот такую ажурную, как на картинке сверху. Смотрится шикарно, правда, от дождя в такой беседке не спрячешься.

Что касается финишной отделки кирпичных колонн, то их можно декоративно оштукатурить, например, под мрамор, а также использовать различные накладные декоры. В результате у вас получится настоящая античная ротонда: гордость и краса вашей усадьбы.

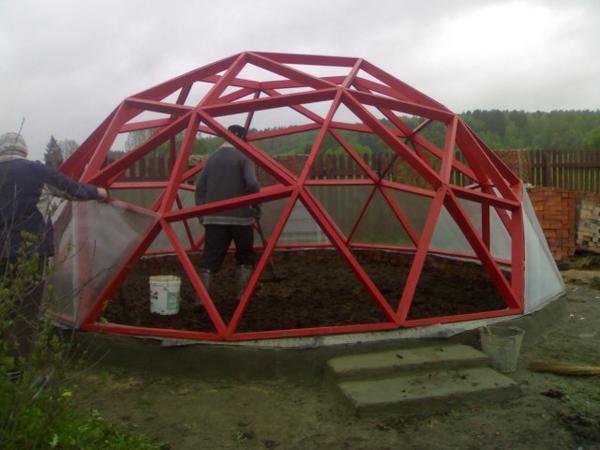

Купольный парник имеет форму полусферы. Это надежное сооружения, которое благодаря уникальной конструкции создает максимально удобные условия для роста растений. Соорудить теплицу можно своими руками, но для этого нужно провести точный расчет и сделать чертежи.

Главной особенностью купольной теплицы является способность поддерживать плюсовую температуру даже зимой. При этом можно не использовать дополнительные системы отопления. Уникальная конструкция купол позволяет нагретый днем воздух опускать в ночное время вниз и согревать культуры. Именно так воздушные массы циркулируют в теплице и равномерно прогревают все пространство.

Еще одна особенность конструкции парника заключается в высокой устойчивости теплицы. Полусфера с прочным основанием укрепляют парник.

Высокая прочность теплицы позволяет использовать ее в приморском и степном климате. Она выдержит серьезные ветровые и снеговые нагрузки. При этом можно сэкономить на обогреве.

Купольная теплица имеет такие достоинства:

1. Высокая прочность благодаря крепкому основанию;
2. Конструкция позволяет равномерно циркулировать теплому воздуху внутри, прогревая помещение;
3. Можно установить парник в сейсмоопасных районах;
4. Тратится меньшее количество материалов на постройку парника, так как боковые стены имеют меньшую поверхность.

К недостаткам купольной теплицы можно отнести невозможность посадить в парнике большое количество культур из-за пологих стен. Форма купол требует тщательной герметизации, так как образовывается много стыков. Также следует проводить специальные расчеты, чтобы правильно возвести парник.

Расчеты материалов для купольной теплицы

Для начала необходимо определиться с количеством и видами материалов. Первым делом следует выбрать материал для каркаса. Для этого подходит дерево или металл. Металлический каркас сложнее смонтировать, для этого необходимо специальные инструменты и умения. Деревянное основание проще сделать. Необходимо заранее заготовить обработанную древесину. Также купол можно сделать из стеклоарматуры. Соединить между собою брусья можно при помощи лепестковых коннекторов.

Покрывной материал для купольной теплицы:

• Пленка;
• Поликарбонат;
• Стекло.

Лучше всего использовать поликарбонат. Он прочный, легкий и гибкий. С ним просто работать. Заранее нужно приобрести крепительные элементы. Для крепления листов поликарбоната оптимально использовать саморезы с термошайбами.

Чтобы рассчитать площадь купола используют специальную формулу. На практике материалов потребуется меньше, но лучше взять с запасом. Формула выглядит следующим образом: S=2π*r2. При этом π равно 3,14. А r – это высота в полусферы.

Для быстрого расчета можно использовать онлайн калькуляторы. Достаточно просто ввести исходные данные.

При изготовлении деревянного каркаса следует правильно подготовить древесину. Нужно обработать ее антисептиками и сделать нужные срезы. Также следует максимально точно сделать все расчеты. Иначе получится много щелей, которые приведут к дефектам конструкции.

Создание чертежа для купольной теплицы

Для правильной постройки необходимо создать чертежи. Геокупол сложно смонтировать, поэтому нужно обязательно все рассчитать заранее. При неправильных чертежах можно попусту испортить все материалы впустую.

Для правильного возведения парника следует обратиться к специалисту за созданием чертежа. Он сможет учесть все особенности участка и материалов.

Для начала необходимо сделать расчет материалов. Для этого используют специальные формулы или онлайн калькуляторы. Формула создается на основе высоты полусферы и числа ПИ.

Оптимальные размеры для теплицы в виде купола:

• Высота парника – 2 м;
• Диаметр полусферы – 4 м;
• Для каркаса теплицы необходимые 35 равносторонних треугольников;
• Размер стороны треугольника – 123 см;
• Также можно взять 30 деталей, размером в 109 см.

Каркас можно купить готовый от производителя. Так установка конструкции своими руками будет упрощенной. Для вентиляции в теплице должны быть установлены окошка. Форточка может быть блочной, иметь зубчатый механизм или специальные рукояти.

Постройка купольной теплицы своими руками

Для начала следует выполнить подготовительные работы. Нужно правильно выбрать место и почву. Место должно быть хорошо освещенным, чтобы здания или высокие деревья не падали тенью на парник. Почву при необходимости следует выровнять. Верхний слой почвы нужно снять.

Последовательность сооружения купольной теплицы:

1. Нужно заготовить трубы из асбестоцемента длиной в 165 см. Достаточно 10 таких заготовок.
2. В земле следует вырыть ямы глубиной в 1 м. Для этого применяют бур.
3. В ямы нужно поместить трубы.
4. Дальше нужно приступить к созданию основания. Материал изготовления – деревянный брус. В сооружении основания необходимо опираться на чертеж.
5. Деревянные элементы нужно обработать антисептиками, чтобы древесина не поддалась гниению, действия насекомых или огня.
6. Для соединения брусков и для укрепления основания нужно заготовить «пяточки». Бруски предотвращают движению каркаса.
7. «Пяточки» с брусками следует вставить в закопанные трубы. На них следует монтировать каркас. Все стыки важно правильно герметизировать. Когда все это будет достигнуто, можно закапывать трубы с «пяточками».
8. С дерева следует создать элементы каркаса. По бокам брусков нужно сделать пропилы для коннекторов. Они прячут металлические детали внутри парника. Коннекторы можно купить в магазине или сделать самостоятельно.
9. Нужно не забывать обрабатывать деревянные элементы.
10. На основание нужно в стыках монтировать коннекторы. Для их закрепления используют металлические болты.
11. Дальше можно приступать к монтажу каркаса. Все работы следует выполнять максимально аккуратно и правильно. Нужно предусмотреть места для дверей и окон. Сначала конструкция может казаться совсем неустойчивой, но когда все элементы соединяться каркас будет достаточно прочным.
12. Цоколь нужно обшить досками и дополнительно утеплить.
13. Дальше следует сделать окна и двери и закрепить их на каркасе.
14. Финальные работы – обшивка теплицы поликарбонатом.

На этом установка парника готова. Дальнейшие работы будут связаны с внутренним обустройством теплицы. Нужно правильно сформировать грядки и расположить растения.

Грядки в теплице можно обустроить при помощи кирпича, дерева, камня или шифера.

Можно установить навесные грядки в купольном парнике из поликарбоната. Полки для такого размещения можно приобрести в специальных магазинах или изготовить самостоятельно. Для полива в теплице можно организовать капельную систему.

Сбор купольной теплицы (видео)

Круглая форма теплице имеет множество преимущества. Это теплая и надежная конструкция для растений. Но установка такой теплицы может иметь некоторые трудности. Иногда с работами сложно справиться самостоятельно, ведь нужно правильно рассчитать материалы и сделать чертежи.

Примеры купольной теплицы (фото)

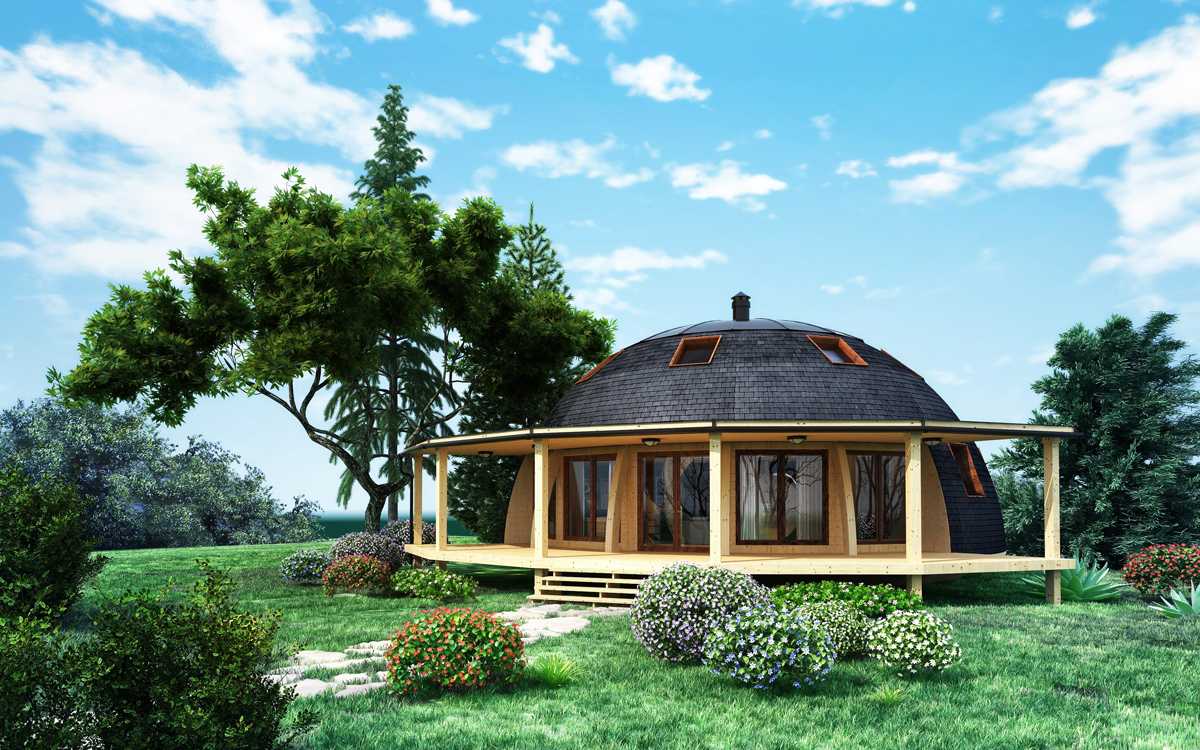

Сферические, купольные жилища известны давно — яранги, чумы, вигвамы и т.д. — построены по этому принципу. Отличаются они высокой устойчивостью и простотой возведения, чем и заслужили популярность наших предков. Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века. Когда американский ученый Фуллер разложил купольную конструкцию на простые фигуры — треугольники, из которых часто и собирается вся конструкция. Именно по этому принципу строятся многие сферические дома и сегодня.

Купольные дома: технологии и их особенности

Купольный или сферический дом — это названия одной строительной технологии. Собственно, название отражает особенность домостроения такого типа — дом не прямоугольный, а выполнен в виде полусферы. Вернее — в виде многогранника, приближающегося по внешнему виду к сфере.

Такая форма лучше выдерживает ветровые и снеговые нагрузки, при равном пятне застройки с прямоугольным, имеет больше полезной площади. Но в таком доме вряд ли найдется хотя-бы одна прямоугольная или квадратная комната. Хоть одна сторона, но будет неровной. Это усложняет планировку, отделку, выбор и установку мебели. Скорее всего, всю или большую часть обстановки, придется делать «под заказ», по собственным размерам и эскизам.

Строятся купольные дома, в основном, по каркасной технологии, так что сооружение получается легким. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, ОСП). Между стойками каркаса укладывается утеплитель (пенополистирол, минеральная вата, пеностекло, экологические материалы типа джута, высушенных водорослей и т.п.). То есть, кроме необычной формы, никаких новостей, материалы подбираются как для обычного каркасного дома.

Стоят купольные дома и из монолитного железобетона. Но эта технология используется нечасто, особенно в нашей стране, где пиломатериалы, порой, обходятся дешевле. Если учесть еще и необходимость хорошей теплоизоляции бетонного купола, становится понятным его непопулярность.

С каркасами купольных домов не все так просто. Существует две технологии, по которым их собирают: геодезический и стратодезический купол. Они имеют свои особенности, способные оказать влияние на ваш выбор.

Геодезический купол

Купол разделен на треугольники, из которых и собирается многогранник. Особенность этой технологии — в одной точке сходится большое количество балок. Для обеспечения их надежной фиксации используются коннекторы — специальные устройства из стали, позволяющие надежно соединять элементы несущей конструкции. Каждый из коннекторов стоит от 600 до 1500 рублей (10-25$).

Геодезический купол для сферического дома строят на основе треугольников

При том, что количество коннекторов исчисляется десятками или даже сотнями, их наличие сильно влияет на стоимость строительства. Те, кто планируют строить купольный дом своими руками, стараются обойтись без коннекторов или сделать их тоже самостоятельно. Причины понятны, но при недостаточной прочности соединения, здание при нагрузках может разрушится. Так что с экономией на этом узле надо быть очень и очень аккуратными.

Кстати, при использовании деревянных балок есть бесконнекторная технология, но сборка таких узлов требует высокого уровня плотницкого мастерства и точного исполнения. И еще: они не настолько надежны, как соединения с металлическими коннекторами.

Достоинство каркаса этого типа — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это проверено в сейсмоактивных регионах, при ураганах. Такая устойчивость позволяет с легкостью убирать некоторое количество перемычек. То есть проем под двери, окна можно делать в любом месте, практически любого размера. Единственное, что требуется учесть — окна будут треугольные. В этой конструкции от этого никуда не деться. Для многих это критический недостаток.

Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки. Потому каркас сначала собирают полностью и лишь потом его обшивают.

Стратодезический купол

Купольные дома такой конструкции собираются из секций трапециедальной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс.

Минус статодезиеского купола в том, что убирать элементы конструкции можно только после тщательного расчета и усиления прилегающих конструкций. Так что перенос двери или окна, изменение размеров возможны только после того, как будет просчитано изменение несущей способности этого участка или даже купола в целом.

Есть у этой технологии и своя особенность сборки. Каркас должен обшиваться по мере установки стоек. То есть, второй ряд стоек собирается только после того, как обшит первый, третий ряд — после того, как второй зашит листовым материалом и т.д. Это связано с тем, что в неоконченном виде — без обшивки — каркас имеет высокую несущую способность по вертикальным нагрузкам и не очень устойчив к нагрузкам на скручивание. Как только грани обшиваются, он становится очень устойчивым и надежным.

В отличие от геодезического купола, для сборки стратодезического коннектора не требуются. Вертикальные детали каркаса соединяются при помощи замков специальной формы. Горизонтальные перемычки крепятся при помощи пластины, которая фиксируется болтами, под которые укладывается металлическая накладка.

Есть еще один нюанс, который влияет на стоимость купольного дома. При раскрое листового материала для стратодезического купола остается больше обрезков, чем при устройстве геодезического. Это в некоторой степени увеличивает затраты на материалы. Но они компенсируются тем, что окна и двери используются стандартной конструкции, в они стоят дешевле, чем треугольные. В результате стоимость купола разных технологий мало чем отличается.

Преимущества и недостатки

С тем, что купольные дома выглядит необычно, спорить никто не будет. Если вы хотите иметь дом или дачу «не как у всех» и не имеете ничего против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же, говорят, экономичное. Стоимость квадратного метра начинается от 200$. Но как понимаете, это минимальная цена. Такой себе эконом вариант.

Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же многие говорят о том, что на постройку требуется намного меньше средств — за счет меньшей поверхности стен, идет экономия материала. По математическим выкладкам площадь стен меньше почти на треть. Но экономия если и будет, то не такой большой — стройка специфическая, с использованием специфических компонентов, которые удорожают строительство. По факту стоимость квадратного метра получается примерно такой же как при обычной формы.

Минусы

Недостатки тоже есть и они тоже довольно серьезные. Во всяком случае, стоит о них знать и принимать во внимание.

Есть еще необычная планировка, но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе/заказе мебели и выборе отделочных материалов.

Проекты и особенности планировки

Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.

Входная группа

Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.

Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.

Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.

Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.

Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.

Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.

Организация пространства

Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».

В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.

Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая . Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.

В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.

Видео по теме

Как бы подробно не описывали технологию, ее плюсы и минусы, точное представление получить так сложно. Значительную часть информации и впечатлений мы получаем визуально. Картинки и фото помогают лишь частично дать общее представление. Намного лучше все увидеть своими глазами в видео отзывах.
