Строения с – практичная и очень привлекательная идея для индивидуального участка. Расходы на обустройство жилого чердака меньше, чем на строительство полноценного этажа, в доме появятся дополнительные квадратные метры. Для дачного участка самый оптимальный вариант – . Проекты, фото удачных интерьеров и рекомендации опытных строителей – в нашем материале.

Даже небольшая мансарда преобразит фасад дома и сделает его неповторимым

Под мансардой понимается жилое пространство под крышей. Кровля для обустройства жилого чердака должна иметь двойной скат, такой, чтобы высота чердачного пространства была не менее человеческого роста в самой высокой точке.

Важно! Высокий потолок должен занимать не менее половины площади. Меньшие размеры будут вызывать у человека дискомфортные ощущения.

Наружная стена жилого чердака состоит из двух плоскостей: наклонной и вертикальной. Вертикальная часть строится из основного материала дома, наклонная – состоит из стропил крови и внутренней обшивки.

К сведению! Мансарда в градостроительных нормативах считается жилым этажом.

При строительстве частного дома многие владельцы задумываются над вопросом: отдать предпочтение полноценному этажу или мансарде?

Преимущества и недостатки дачных домов с мансардой: проекты с полным этажом или жилой чердак?

Главным аргументом в пользу мансардного этажа всегда приводится дешевизна его обустройства. Так ли это на самом деле? Снижение расходов обусловлено использованием каркасной конструкции кровли. На практике, чем больше кровля и, соответственно, больше площадь каркаса для обшивки, тем выгоднее мансарда.

Но следует помнить, каким бы просторным не был чердак, он в любом случае занимает меньше полезной площади, чем настоящий этаж. Получается, чтобы сделать мансардное помещение годным для проживания, необходимо предусмотреть такую площадь первого этажа, чтобы она превышала чердачную минимум в два раза.

Чтобы в мансардном помещении создать нормальный микроклимат, необходимо предусмотреть систему вентиляции с принудительной подачей воздуха. Все эти расходы лягут дополнительным бременем при строительстве. И на деле экономия не будет такой уж значительной.

Сторонники мансардного строительства отмечают, что дома с такими «фигурными» крышами выглядят привлекательно. А дизайнеры добавляют, что обустройство жилого чердака имеет множество оригинальных решений.

Рачительные хозяева не любят, когда что-то пропадает зря. В том числе – чердачное пространство. Некоторые превращают его в свалку ненужных вещей. Но на самом деле здесь может разместиться полноценный рабочий кабинет, мастерская, спальня или даже детская комната.

Противники такой рачительности напоминают, что активная эксплуатация пространства под кровлей ухудшает состояние конструкции крыши и значительно усложняет её ремонт.

Точка зрения эксперта

Ярослава Галайко

Ведущий дизайнер и руководитель студии Ecologica Interiors

Задать вопрос

«Психологи предупреждают, что низкие потолки мансарды заставляют человека чувствовать себя в замкнутом пространстве, неблагоприятно воздействуя на его психику. Особо впечатлительные натуры даже могут ощущать приступы удушья из-за низких потолков и скошенных стенок. Стоит задуматься об этом факте, планируя детскую комнату на чердаке.»

Сторонники полноценного второго этажа приводят такое сравнение:

Мансарда	Второй этаж
Ограничена в планировке наклонными конструкциями	Имеет полноценные варианты планировки
Сложности с обустройством полноценных окон	Отсутствие проблем с организацией естественного освещения
Конструкция стенок и потолка мансарды не позволяет беспрепятственно ремонтировать кровлю	Ремонтопригодность крыши и простота конструкции кровли
Необходимость в обустройстве сложной кровли	Использование крыши простой формы
Потребность в принудительной вентиляции	Использование естественной вентиляции
Сильный нагрев помещения в жаркие дни	Сохранение оптимальной температуры благодаря наличию чердачного пространства

Не смотря на все эти споры и разногласия, проекты дачных домов с мансардой и верандой или гаражом пользуются большой популярностью. Это неудивительно, ведь набирающее огромную популярность каркасное строительство предлагает множество вариантов именно таких строений, с большой полезной площадью и разнообразными планировками. Рассмотрим фото проекты домов с мансардами подробнее.

Статья по теме:

Самые лучшие проекты домов с мансардой: фото с чертежами

Хороший проект жилого дома должен учитывать многие факторы:

• климат местности, в которой будет вестись строительство;
• особенности грунта и ландшафта участка;
• сочетание отделки дома с окружающими его строениями и местностью;
• организация максимально комфортных условий проживания для всех членов семьи с учётом их возраста и индивидуальных запросов.

Готовый проект дома с мансардой разрабатывают профессиональные архитекторы с участием специалистов узкого профиля. Важно продумать не только расположение комнат, но и особенности размещения инженерных сетей.

Для дачного участка подходят проекты небольшой площади, 36 – 40 квадратных метров. Этого пространства вполне достаточно для размещения кухни и просторной гостиной на первом этаже и двух компактных спален или рабочего кабинета в мансарде. Дома с площадью свыше 60 квадратных метров вмещают в себя просторную гостиную, спальню и кухню на первом этаже и комнаты на втором.

Для больших домов идеальным было бы строительство террасы, на которую можно выйти с мансардного этажа. Сверху будет открываться великолепный вид на природу.

Идея! Если дом предусмотрен для круглогодичного проживания, часть крыши можно застеклить и использовать площадь для зимнего сада.

Дачный дом с мансардой: планировка 6х6

С минимальной площадью не просто. Проект дачного дома 6х6 с мансардой – оптимальный выбор. В этом случае у вас не 36, а как минимум 50 квадратных метров полезной площади.

Если дача нужна лишь для сезонного посещения, такого пространства вполне достаточно для небольшой семьи. Со временем к дому можно сделать пристройку, если количество членов семьи увеличится. Что следует учитывать в проекте дома с мансардой 6х6:

• максимальное использование каждого сантиметра площади;
• количество людей, одновременно посещающих дом;
• возраст членов семьи;
• периодичность посещения дачного участка.

При планировке дома 6 на 6 с мансардой важно использовать все пространство с максимальной пользой. Традиционно по центру располагают просторную гостиную, имеющую выход в санузел и кухню. Все эти комнаты полностью займут первый этаж. Чтобы не было тесно, подбирают компактную мебель.

Кухня должна иметь два входа: из комнаты и со двора. Сервировка стола в летней беседке значительно упростится, да и готовить в жаркий день будет легче, настежь открыв выход в сад.

В этом варианте размещаются в мансарде. Здесь можно сделать две полноценные спальни для хозяев и детей.

Для санузла достаточно четырёх квадратных метров. Если дача посещается только летом, летний душ можно организовать во дворе. Любители попариться ставят на участке баньку. Если не предусматривать душ или ванную в доме, можно оставить для туалета три квадратных метра. Стиральную машину при этом устанавливают в кухне.

Каркасные дома с мансардой (проекты 6х6) не предусматривают внутренних лестниц. Их размещают снаружи. Этот приём тоже позволяет значительно сэкономить пространство. Для хранения вещей в доме следует предусмотреть компактные антресоли.

Вот примерный план дома с мансардой 6 на 6:

Специфика планировки домов 9 на 9 с мансардой: фото удачных решений

Дом общей площадью восемьдесят квадратных метров – популярный проект. Строители отмечают, что этот проект имеет оптимальное соотношение затрат и комфорта проживания. Классическая планировка включает в себя спальню, кухню, гостиную и санузел на первом этаже и ещё две-три комнаты на мансарде. Их можно использовать как дополнительные спальни или организовать в них рабочий кабинет, творческую мастерскую и просторный гардероб.

Ещё один вариант расположения комнат – в планировке дома 8 на 10 с мансардой. Фото пример такой планировки:

Что следует знать о планировке дома 10 на 10 с мансардой: фото лучших идей

Сто квадратных метров на первом этаже и ещё семьдесят на втором – в таком доме может постоянно проживать большое семейство. Здесь найдётся место для отдельных комнат детям, спальни родителям, рабочему кабинету, просторной гостиной и кухне. Со стороны дом не выглядит огромным. Проекты дома 10х10 с мансардой из пеноблока производят впечатление компактностью размещения на участке. Но это как раз тот случай, когда внешнее впечатление обманчиво.

Здесь достаточно места не только для размещения санузлов на каждом этаже, но и даже для организации или баньки прямо в доме. Удобная лестница с широким проходом позволит без труда поднять громоздкую мебель.

В таком доме обычно предусматривают отдельное помещение для котла. Если в доме из пеноблоков есть цокольный этаж, прачечная, приборы отопления, кладовая для хранения инвентаря и домашних закаток размещаются здесь.

Пример планировки:

Статья по теме:

В статье мы подробно рассмотрим в чем же преимущество данных конструкций, разновидности технологий, средние цены возведения, оригинальные проекты, полезные советы и многое другое.

Примеры оформления интерьеров домов с мансардой внутри: фото

Даже маленькую мансарду можно обставить так, что в ней поместится все самое необходимое. Наклонные плоскости потолков частично скрадывают общую площадь, но можно использовать их для стильного оформления комнаты.

Проекты небольших домов с мансардой обычно предполагают размещение на втором этаже спальной комнаты. В дачном варианте логично использовать отделку натуральным деревом.

Если мансарда занимает значительную площадь, задача упрощается. Ниши между стропилами можно использовать в качестве элементов зонирования. В одной – разместить кровать, в другой – рабочий стол у окна или диванчик для отдыха. К вопросу размещения детской комнаты на мансардном этаже стоит подойти особенно внимательно.

Если на мансарде будет располагаться рабочий кабинет, важно продумать освещение.

Ещё одна идея планировки дома с мансардой (фото ниже) – размещение гардероба. Здесь можно выстроить компактные и удобные системы хранения.

Советы по строительству одноэтажного дома с мансардой: фото оригинальных идей

Обустройством жилого чердака чаще всего озабочены владельцы небольших дачных коттеджей. Прежде чем решиться на такой проект, попросите погостить у своих знакомых, владельцев подобной конструкции. Вдруг вы внезапно почувствуете приступ клаустрофобии или напротив окажетесь под впечатлением от чердачных окон, через которые можно наблюдать облака?

Здесь при желании можно разместить гардероб, творческую мастерскую, котельное помещение, тренажёрный зал.

Вот варианты организации чердачного пространства:

Особенным спросом пользуется с гаражом и мансардой. Такая планировка чрезвычайно удобна. Особенно такой вариант оценят жители северных регионов, которые знают, что такое прогревать машину в морозный день. Когда гараж под одной крышей с домом, даже если в нем нет центрального отопления, температура будет значительно выше, чем на улице. А сам автомобиль будет надёжно защищён от всех капризов погоды.

Как выглядят проекты домов с мансардой из пеноблоков

Проекты домов с мансардой из пеноблоков, фото которых вам представлены, пользуются большой популярностью у застройщиков индивидуального жилья. Причины такой востребованности в том, что дома из этого материала очень функциональны и выглядят основательно и роскошно. Стоимость возведения такой конструкции ниже, чем расходы на строительство кирпичного дома.

Мансардная крыша даёт возможность существенно увеличить суммарную жилую площадь, при этом вложения финансовых средств будут минимальными. Наиболее распространенным вариантом является двускатная ломаная конструкция, которую несложно соорудить самостоятельно.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков - он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции. Также важно учесть толщину пола.

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S - нагрузка от снега, Sg - вес покрова снега на 1 м 2 площади, µ - значение, которое зависит от уклона крыши (1,0 - для плоской конструкции с наклоном в 25°, 0,7 - для конструкции с наклоном 25–60°).

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат - опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки - опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия - планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила - рейки, которые образуют главный контур крыши;
• прогоны - горизонтальные опорные детали для стропил;
• обрешётка - рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки - планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы - бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Этапы самостоятельного сооружения мансарды

Если принято решение изготавливать подобную конструкцию самому, в проекте важно предусмотреть применение таких материалов:

• материал для кровли;
• пароизоляция;
• гидроизоляция;
• материал для утепления.

Выбор утеплителя влияет на такой параметр, как шаг стропил. Чтобы уменьшить количество теплоизолятора, лучше всего размещать стропила так, чтобы плита или мат плотно вошли между ними. От выбора материала для покрытия кровли будет зависеть тип обрешётки и её шаг. Уделить внимание нужно не только выбору качественного материала для утепления, но и созданию эффективной вентиляционной системы.

Вентиляция обустраивается путём подготовки технологических зазоров

Строительство системы стропил нужно проводить с применением пожаробезопасных материалов. Все детали следует обработать средствами огнезащиты. Понадобится подготовить такие элементы:

• деревянные бруски сечением от 100х50 мм;
• рейки 50х150 мм;
• необрезные доски;
• строительный уровень;
• саморезы;
• гвозди;
• стальная проволока диаметром 4–5 мм;
• отвес;
• рулетка;
• ножовка;
• топор;
• молоток;
• острый нож.

Составление проекта

Одной из самых важных частей работы является составление проекта. Очень важно проанализировать особенности планировки частного дома. Следует определить габариты и форму возводимой конструкции, а также предусмотреть размещение окон и балкона.

На проекте следует обозначить все конструктивные элементы

В процессе составления проекта надо учитывать такие требования:

1. Важно заранее определиться с тем, какая высота мансарды должна быть. Следует помнить о том, что расстояние от напольного основания до самой высокой точки конструкции должно быть минимум 0,5 м.
2. Рекомендуется учитывать площадь отопления и основных элементов интерьера.
3. Схема мансарды должна быть развернутой. Если планируется установить окна, то их надо указать на чертеже.

Составление чертежа нужно начинать с выбора формы, определения сечения стропильных ног и шага их размещения. Чтобы определить размеры стропил, надо учитывать такие параметры:

• уклон;
• материал для кровли крыши;
• особенности климата в регионе строительства.

Также в проекте важно предусмотреть требуемое количество стропил. Они могут быть наслонного или висячего типа.

Стропила могут быть висячими или наслонными

В конце следует определить количество деталей для фиксации. На рисунке ниже можно увидеть некоторые данные, необходимые для расчёта, однако составление проекта является сложным процессом. Данную работу рекомендуется доверить квалифицированным специалистам.

Установка мауэрлата

Устройство системы стропил мансардной крыши следует подбирать исходя из типа кровли, а также от подготовленного проекта чердачного помещения. Простым вариантом является конструкция с двумя скатами.

Главными деталями системы стропил крыши с двумя скатами являются:

• линейные элементы (колонна, система стержней, балка);
• плоскостные детали (плита, настил, панель);
• пространственные элементы (свод, оболочка, объёмная деталь).

Перед выполнением работ понадобится тщательно просушить древесину. Первым делом выполняется разметка и установка мауэрлата. Он закрепляется к стенам строения. Деталь можно выполнить из бруска или мощной рейки. Если планируется соорудить крышу с двумя скатами, то мауэрлат укладывается на длинных стенках здания. Элемент необходим не только для надёжной фиксации нижней части стропил, но и для корректного разделения нагрузки на стенки и основную часть строения.

Чтобы зафиксировать мауэрлат, следует использовать шпильки из металла, которые крепятся в балке из монолитного бетона.

Чтобы зафиксировать мауэрлат, необходимо установить шпильки из металла

Балку следует выполнять в верхней части стенки. Также возможно использование стальной проволоки, вмурованной в кладку из кирпича.

Чтобы закрепить мауэрлат к верхнему венцу стенки из дерева, нужно использовать деревянные нагели. ауэрлат требует выполнения качественной гидроизоляции бруса из дерева. Поэтому необходимо использовать рубероид или другой материал с водооталкивающим свойством.

Перед установкой мауэрлата основание нужно покрыть рубероидом

обУстановка мауэрлата требуется в случае, если планируется выполнить возведение каркаса крыши, стропила которой упираются в верхнюю часть стенки скошенными торцами или подготовленными вырезами.

Если планируется сделать мансарду, ширина которой соответствует ширине здания, стропильные ноги должны упираться нижними торцами в вынесенные опорные детали. В качестве опор возможно использование мощных балок, уложенных поперёк длинных стенок. Количество опорных элементов соответствует количеству стропил. Балки надо закреплять к стенкам так же, как и мауэрлат.

Последовательность действий:

Сооружение каркаса

Каркас мансардной крыши состоит из балок перекрытия, стропил, прогонов и стоек

В качестве материала часто применяются бруски хвойных пород 200х100 мм. Рейки перекрытий кладутся поверх мауэрлата с отступом за поверхность стен на 30–50 см или в подготовленные пазы в кладке. В первом случае детали фиксируются при помощи уголков и самонарезающих винтов.

Фиксацию бруса к мауэрлату можно выполнить при помощи стальных уголков

Чтобы сделать ровное перекрытие, планки следует устанавливать в данной последовательности:

1. Первым делом укладываются крайние детали по уровню.
2. Далее следует натянуть шнур и по нему установить промежуточные элементы.
3. Шаг балок должен быть от 60 до 100 см. Расстояние в 60 см даёт возможность монтировать утеплительные плиты без подпила.
4. Чтобы разровнять балки по высоте, их можно подтесать. Другой вариант - использование подкладок из планок.
5. Если балки вставляются в подготовленные карманы, их крайние части следует обязательно обработать жидкой гидроизоляцией и обернуть рубероидом.

На крайние планки надо выставить стойки:

После монтажа стоек, ригелей и прогонов можно получить надёжную конструкцию, которая будет ограничивать внутренние комнаты мансарды. Чтобы увеличить её прочность, в дальнейшем её следует закрепить подкосами и прихватками.

Монтаж стропил

На данном этапе выполняется монтаж нижних стропил:

После этого производится установка верхних элементов:

1. Первым делом следует разметить центральную часть крыши. Это можно произвести при помощи стойки, которая была предварительно прикреплена к мауэрлату и затяжке с торцевой части крыши. Крайняя часть доски должна проходить по центру крыши. По этой доске нужно выравнивать стропильные ноги.
2. Далее надо подготовить шаблон из рейки 150х25 мм. Его следует прикладывать к крайней части смонтированной рейки на необходимом уровне и к прогону, на который будут опираться нижние стропильные ноги.
3. Следует разметить верхний и нижний пропилы и выпилить шаблон. Приспособление по очереди прикладывается к двум сторонам крыши. Это даст возможность проверить точность разметки центральной части. Если ряды стоек размещены параллельно, то каких-либо трудностей при закреплении верхних элементов не возникнет - они будут иметь идентичные габариты.
4. По заготовке надо подготовить нужное количество стропил. Детали ставятся на прогоны и связываются в верхних частях при помощи накладных пластинок из железа или обрезков планок. В последнем случае в качестве крепежных деталей используются самонарезающие винты. В прогон стропильные планки упираются на запилы и прихватываются железными уголками. Чтобы детали стояли прямо, их крепят при помощи подкосов, смонтированных нижней частью на затяжки. Таким методом устанавливаются все стропила.
5. Выполняется фиксация подвесных стоек - кусочков планок 150х25 мм. Верхняя часть рейки крепится в месте фиксации стропил, нижняя - к затяжке.

Видео: система стропил крыши мансардного типа

Установка подкосов и фронтонов

Последовательность действий:

Обрешётка конструкции

Обрешётка нужна для:

• распределения и передачи веса материала кровли на стропила;
• выполнения дополнительного крепления системы стропил;
• основания для фиксации материала для кровли.

Обрешётка может быть сделана в одном или двух слоях, сплошной или с разряжением.

Обрешётка может быть сплошной или с разряжением

Метод монтажа зависит от того, какой материал для покрытия конструкции планируется использовать. Если будет возводиться крыша из шифера или металлочерепицы, обрешётку следует выполнять из реек, которые прихватываются к брускам стропильных ног при помощи гвоздей. В этом случае шаг установки соседних планок может составить 27–30 см.

Сплошная обрешётка применяется в случае крепления мягкого материала в рулонах.

Сплошная обрешётка необходима для мягкой кровли

В этом случае можно применять влагостойкие листы фанеры или стружечные плиты. Допускается использование сосновного древесного материала - обрезных планок.

Важно учитывать тот факт, что при устройстве подобной обрешётки материал, который будет укладываться, должен повторить контуры внешнего основания. Поэтому каркасная конструкция должна быть прочной и выровненной.

В процессе выкладки материала следует использовать шнур, при помощи которого рейки или плиты будут ложиться ровно. Детали должны быть размещены параллельно друг другу. Перед фиксацией материал надо обработать антисептическим составом, чтобы уберечь его от гниения, появления грибка и сырости. Заготовки должны быть ровными и качественными. Рекомендуется отдавать предпочтение древесине 1 и 2 сорта. На ней не должно быть сучков. Чтобы доски не коробились, их надо предварительно высушить.

Последовательность действий по установке обрешётки:

Гидроизоляция крыши мансардного типа

Материал для кровли не имеет теплоизоляционных свойств, поэтому понадобится подготовить качественный материал, который будет экологически безопасным для здоровья человека. Довольно часто применяют минеральную вату или стекловату. Оба материала имеют отличные звуко- и теплоизоляционные параметры. Важно также учитывать, что если кровля произведена из металла, при промокании утеплителя все его качества можно свести к нулю. Поэтому важно тщательно продумать устройство конструкции.

Утеплить мансарду без прокладки гидроизоляционного материала не получится, поэтому процесс следует рассматривать в совокупности. Пошаговое руководство по гидроизоляции конструкции:

Практика показала, что защищать утеплитель лучше при помощи современных материалов, к примеру, Тайвек или Изоспан. Применение обыкновенной плёнки из полиэтилена даёт плохой результат, так как может появляться конденсат. Опытные мастера считают, что гидроизолировать конструкцию рубероидом не следует.

Перед тем как перейти к выполнению работ, надо определиться с теплоизоляционным материалом.

Минеральная вата является довольно популярным материалом, используемым для теплоизоляции крыши

Чаще всего применяются следующие теплоизоляторы:

• стекловата;
• минеральная вата;
• пенопласт;
• вспененное стекло;
• древесная стружка;
• солома.

Выбирать материал надо с учётом четырёх параметров.

1. Показатель теплопроводности. Для теплоизоляции крыши оптимальным является 0,05 Вт/м*К или ниже.
2. Водостойкость. Чем выше показатель, тем лучше.
3. Устойчивость к возгоранию.
4. Экологическая безопасность.

Изоляционные качества минеральной ваты через некоторое время значительно ухудшаются. Также материал может повредиться под влиянием механических нагрузок. Однако минеральная вата имеет невысокую стоимость, поэтому материал используют довольно часто. Пенопласт не боится воды и имеет отличные теплоизоляционные характеристики. Если планируется возводить дом только из экологичных материалов, то можно использовать пеностекло или солому.

Пошаговое руководство по теплоизоляции крыши:

Укладка материала для кровли и монтаж оконных проёмов

В качестве примера будет рассматриваться монтаж металлочерепицы, так как этот материал применяется довольно часто:

Число окон определяется соотношением полезной площади остекления к основанию пола 1:10. Например, если площадь мансарды составит 100 м 2 , то остекление должно быть примерно 10 м 2 . При монтаже окон надо учитывать такие нюансы.

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой , не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа , из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши : четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду . Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

• Кровля.
• Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
• Коньковый прогон – верх стропильной конструкции.
• Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
• Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
• Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
• Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
• Изоляционный слой, состоящий из гидроизоляции, утеплителей , звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

• Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
• Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
• Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
• Внутри обязательно устроить пароизоляционный слой.
• На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня . С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя , важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

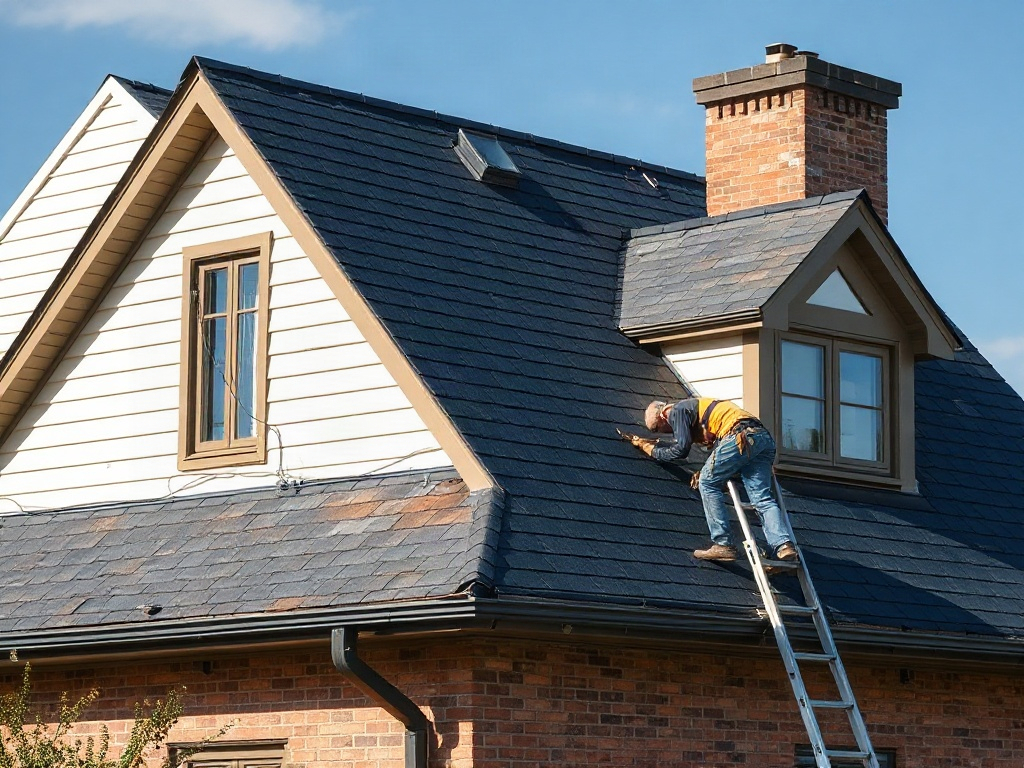

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно: При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды . Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа , так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

Современное проектирование коттеджа или дома трудно представить без присутствия мансардного этажа. Его повсеместно строят и в старых домах на месте, где расположен обветшалый чердак, тем самым увеличивая общую жилую площадь. Мансарда своими руками – проект сложный, но выполнимый.

Строительство мансарды своими руками – первые шаги

На самом деле это не так – большинство специалистов в сфере мансардного строительства единогласно утверждают, что от угла наклона и прочих изменений в конструкции стропил стены испытывают колоссальную нагрузку и подвергаются значительным деформациям. Поэтому перед тем, как сделать мансарду самостоятельно, крайне рекомендуем обратиться к специалисту, чтобы он провел предварительные расчеты и, исходя из них, начертил проект стропильной системы, которая подходит в вашем случае.

Строительство домов с мансардой – выбираем правильную технологию

Сегодня строений, на которых есть четко выраженная мансарда, довольно много. Это или совершенно новый дом, где заблаговременно спроектирована мансарда, или она пристроена к старому зданию, которое изначально было толстостенное и добротное. Проще всего узнать мансарду по двускатной ломаной кровле – это наиболее подходящая конструкция для постройки мансардного этажа.

Использование двускатной ломаной кровли на стены дома по сравнению с односкатной крышей оказывает огромную нагрузку. Однако для мансардного помещения она на порядок удобнее, поскольку образует много пространства внутри.

У двускатной ломаной конструкции есть недостаток – при отсутствии достаточного количества несущих опор кровля менее прочна в сравнении с односкатной кровельной системой, а дополнительные несущие опоры оказывают дополнительное давление на стены. Возведение двускатной ломаной кровли, как правило, требует применения наслонных стропил, нуждающихся в массивных стенах здания, которые могут выдержать вертикальную и горизонтальную нагрузки.

Как построить дом с мансардой – кровельная система

Удобство мансардного помещения определяет возможность передвигаться в полный рост под системой стропил. Учтите, что на утепление понадобится выделить от 10 до 15 см от каждой поверхности, в том числе и потолка. Так что первое впечатление о высоте мансарды может оказаться ошибочным. Однако безопасность всей конструкции следует ставить на первую позицию. Для монтажа укрепляющих дополнительных балок будет правильно урезать некоторую часть мансарды, нежели рисковать разрушением всего каркаса кровли.

Перед тем, как построить дом с мансардой, подготовьте нужные инструменты и материалы. С инструментами все просто: молоток, ножовка по дереву или электролобзик, всевозможные измерительные инструменты. Материалы – гвозди или шурупы различной длины, противогрибковое средство, для обрешетки в разбежку доска 40*150 мм, для создания сплошной обрешетки – листы ОСБ.

Тип кровельного покрытия определяет конструкцию обрешетки. Если вы планируете применять мягкий материал для кровли, то оптимальным вариантом будет сплошная обрешетка, а если жесткий – силами собственных рук производится установка обрешетки в разбежку. В процессе выполнения монтажа каркаса из дерева (стропил и обрешетки) следует сразу делать места для расположения мансардных окон. Также необходимо заранее подумать и о надежном креплении рам окон.

Мансарда в частном доме – вспомогательные элементы

Существуют основные и второстепенные элементы мансарды. К первым относятся изоляция, стропила и несущие конструкции, а ко вторым – окна, двери и системы водоотвода. И те, и другие играют важную роль. Сложнее всего бывает определиться именно с окнами. Прежде чем приступить к выбору окон для мансарды, нужно для себя четко понимать их предназначение в плане функциональности. На сегодняшний день рынок стройматериалов предлагает покупателю два типа окон – наклонные и вертикальные.

Известно, что первые, крепятся непосредственно в плоскости кровли и на 40–45 % пропускают естественного (солнечного) света больше, нежели вертикальные. Но зимой наклонные окна закрывает снежный покров, что отрицательно сказывается как на общей освещенности комнаты, так и на их техническом состоянии. Двери на мансарду выступают в качестве своеобразного связующего звена данного помещения с основным зданием. Их следует выбирать по двум основным критериям: первый – прочность, второй – хорошие свойства теплоизоляции.

Помимо этого, двери не должны выделяться из общего интерьера и через них должен быть свободный вход на мансарду. Создание мансарды своими руками невозможно без системы водоотвода. В этом плане с вертикальными окнами гораздо проще, поскольку они идут в комплекте с отливами, а вот при монтаже наклонных окон необходимо заблаговременно тщательно продумать систему желобов, иначе комната, находящаяся под мансардой, на себе постоянно будет испытывать негативное воздействие излишней воды и влаги.

Обустройство её – это наиболее лёгкий и быстрый способ увеличить количество полезной площади. Комнаты в мансарде обретают некий романтический ареол и становятся любимым местом времяпровождения домочадцев. Главное достоинство этих помещений – большое количество свежего воздуха и света. Но к нужно подходить со всей ответственностью, иначе вы рискуете стать заложником погодных условий.

По форме мансардная крыша может быть любой, но чаще всего она двускатная. А если она ещё и ломаная, то при ее помощи пространство используется наиболее рационально. Огромный плюс мансардного этажа в том, что его строительство получается намного экономичнее, чем возведение полноценного этажа с капитальными стенами.

Силовая конструкция той крыши, где будет мансарда или той, под которой жилого помещения не будет, не отличается. Прочность и устойчивость крыши полностью зависит от её стропильной системы.

Стропила – это основная несущая конструкция крыши. Они должны выдерживать как вес кровли, так и нагрузку в виде осадков и ветра. Стропильная система рассчитывается, исходя из выбранного кровельного материала, а также в зависимости от климатических условий местности.

Для строительства силовой стропильной системы используют чёрный металл по ГОСТу, оцинкованный тонкостенный холодногнутый профиль или дерево, а также комбинации из чёрного металла и оцинкованного профиля, из металла и дерева. В труднодоступных для монтажа местах лучше использовать тонкостенный профиль.

Выбор материала напрямую зависит от длины пролётов, которые нужно перекрыть. Для больших расстояний подойдёт чёрный металл или фермы.

Очень важно использовать для строительства дополнительного этажа только лёгкие материалы и конструкции. Достоинства тонкостенного профиля в том, что он не требует сварки и может собираться по месту на болтовых соединениях или заклёпках.

Дерево, как материал, тоже хорошо подходит, но требует дополнительной обработки антисептиком.

Из несущих конструкций возводятся стропила, рамы или фермы. Они монтируются на мауэрлат, а потом на них делаются прогоны. Если шаг большой, это тоже становится частью силовых конструкций.

Мауэрлат – это часть кровельной системы в виде бруса, уложенного на периметр стены и приходится нижней стропильной опорой.

Важной задачей является, как сделать мансарду тёплой, то есть организовать пирог утепления. Отличие жилого помещения от просто кровли – в необходимости его теплоизоляции. Как дополнительная нагрузка всё утепление не существенно и не влияет на силовую структуру крыши.

Главный принцип в проектировании – это то, что силовая конструкция должна быть вынесена либо в тёплый контур, либо в холодный, но никак не быть посередине. Предпочтительно тёплое размещение, тогда весь пирог утепления выходит наружу.

Наиболее распространённые ошибки:

• пиломатериалы не обрабатываются антисептическими и пожаробезопасными пропитками и это сокращает срок службы вашей крыши
• стропильные ноги сплачиваются с запилами без использования теплоизоляционных прокладок, что приводит к промерзанию и мостикам холода
• сечения стропил и их установка происходит «на глаз» без учёта нагрузок
• стропильные ноги не крепятся к мауэрлату или крепятся при помощи гвоздей, что при сильном порыве ветра одно и то же
• гидроизоляционная плёнка укладывается лицевой стороной внутрь помещения, а не наружу, как должно быть
• недостаточно надёжные крепления стыков стропил с прогонами, порой это просто пара гвоздей.

В результате несоблюдения строительных технологий, многие получают плачевный результат, пусть даже не сразу. Чтобы этого избежать, рассмотрим подробно, как надо делать.

Пример, как рассчитывать мансарду

Перед началом строительства мансарды своими руками понадобится сделать чертёж. Если вы не владеете, например, программой AutoCad, можно сделать это от руки. Важно, чтобы вы наглядно видели проекцию вашей мансарды спереди, сбоку и её вид сверху.

Для начала обозначьте несущие стены вашего дома на виде спереди (глядя на фронтон здания).

Итак, допустим, имеется дом с такими исходными параметрами:

• Три несущих стены из газобетона толщиной по 300мм.
• Расстояние между стенами – 4м.
• Балки перекрытия первого этажа уложены с выпуском карниза по 50см.
• Поскольку максимальная длина деревянной балки – 6м, то эта величина и взята за основу ширины перекрытия мансарды. Исходя из этого, получаем чертёж двускатной ломаной крыши.
• Высота от перекрытия до балки – 2660мм.
• Длина бокового и верхнего стропил (изломов крыши) – по 3300мм. Когда эти величины одинаковы, то, помимо того, что это гармонично смотрится, легче будет рассчитать площадь кровельного покрытия.
• Угол наклона бокового стропила – 60°, верхнего – 25°.
• Толщина балки перекрытия – 250мм, балок стропил – 200мм.
• Поставлены вертикальные стойки по 150мм, на которые уложен обвязочный брус, а к нему крепится балка перекрытия мансарды, боковое и верхнее стропила.
• Общая высота крыши получается 4260мм, а высота жилого пространства – 2250мм. По нормам, это допустимая высота потолка для помещений для временного пребывания, то есть, спален, детских.

По сути, мансарда – это рама, состоящая из нескольких стоек, балок и стропил.

Если длина поперечного перекрытия превышает 6м, и, соответственно, одной балкой не обойтись, то верхняя часть мансарды может быть выполнена в виде фермы со стойкой, шпренгелем и дополнительной стойкой. В боковой части тоже могут быть установлены шпренгели, которые распирают стропила. В данном случае в этих деталях нет необходимости.

При расчётах у вас обязательно под рукой должен быть свод правил и таблиц по техническим нормам строительства, который называется «Нагрузки и воздействия». В нём приведены не только общие положения, но и формулы с коэффициентами, например, таяния, сноса снега и неравномерностью его распределения по площади кровли.

Рассчитывая, как построить мансарду, необходимо помнить, что на неё действует сразу 4 вида нагрузок:

• собственный вес (его сравнительно легко высчитать, зная, какой пирог утепления будет в перекрытии и стропилах)
• давление на перекрытия находящихся внутри людей, мебели и т. д.
• снеговая нагрузка на скат меньше 30° равна 1,52кПа; если скат круче 60°, то на него такой нагрузки не приходится
• ветровая, которая действует равномерно на все стропила с ветреной стороны, а с подветренной в это время происходит отсос, «отрывающий» как верхнее, так и боковое стропила.

Также отрывная сила стропил особенно действует, когда ветер дует во фронтон здания. Эти нагрузки высчитываются по формулам, используя соответствующий аэродинамический коэффициент.

Строим мансарду своими руками

Последовательность монтажа:

• Первым делом укладываются балки перекрытия сечением 70(50) х 250мм с шагом в 1м (для каждой длин стены это высчитывается индивидуально, главное, чтобы шаг был одинаковым). В данном случае это объясняется ещё и тем, что в один из просветов будет выходить лестница, и она не должна быть уже 90см. Если сделать шаг меньше, балку перекрытия пришлось бы подрезать и укреплять, а это дополнительные заботы.
• По бокам к балкам набиваются брусья, на которые укладывается листовой материал или доски.
• После монтажа балок к ним в 2 ряда крепятся стойки, которые выравниваются при помощи уровня с отвесом, а затем им делаются временные укосины, перпендикулярные друг дружке и прибитые гвоздями, вдоль и поперёк от оси крыши. Это дополнительно закрепляет балки и не даёт им отклоняться в сторону. Для укосины можно использовать любую доску.
• Между двумя крайними стойками протягивают верёвку и по ней ровняют остальные стойки. Их шаг всегда равен шагу балок перекрытия. Все стойки закрепляются аналогично крайним. В итоге должно получиться два параллельных ряда стоек, на которые затем кладутся обвязочные брусья.
• Прогоны укладывают и закрепляют на стойках гвоздями 150мм и уголками на саморезы.

• Сверху кладутся ригеля из бруса 50 х 200мм на ребро, что увеличивает их жёсткость. Так как впоследствии на них не оказывается существенная нагрузка, то этого сечения, как правило, достаточно. Но чтобы подстраховать их на время монтажа, под них заводят опоры из бруса не тоньше 25мм. На этом этапе жёсткость мансарды обеспечена только в поперечном направлении; в продольном конструкция неустойчива. Сверху, пока стропила не установлены, на ригеля можно также временно укрепить одну или две доски.
• Устанавливаются нижние стропила сечением 50 х 150мм. Сначала делается шаблон из доски 25 х 150мм (его легче обработать). Отмеряется длина, прикладывается к верхней балке и прямо на доске рисуется форма стыка, которая затем выпиливается. Далее шаблон примеряют на всех остальных местах монтажа стропил, и если он с ними совпадает, все ноги выкраиваются по шаблону. Однако, нижняя часть, которая опирается на мауэрлат, вырезается по месту. Стропила крепятся при помощи уголков с саморезами и гвоздей. Монтировать балки со стропилами можно параллельно, то есть, когда в одном пролёте крепятся сразу все элементы, а можно последовательно, когда устанавливаются сначала все балки перекрытия, а потом уже – все боковые стропила.
• Устанавливаются так называемые ветровые связи. Это деревянные раскосы, которые распирают верхнюю точку на том уровне, где установлены балки мансарды.
• Очередь верхних стропил. В уровне конька для удобства иногда делается накладка и затяжка в середине, чтобы сколотить стропила на земле, а затем поднять и по месту раскрепить их. Размечается центр крыши с помощью временной стойки, которая прибита к мауэрлату и крайней затяжке со стороны торца так, чтобы эта доска уходила вверх по центру крыши. Это и будет ориентиром для стропил. Далее, как в случае с нижними, делают шаблон, прикладывая его одним концом к краю установленной доски, а другим – к прогону, на который будут опираться верхние стропила. Выпиливают его, примеряют ко всем точкам с обеих сторон крыши. Если стойки были закреплены параллельно, проблем с верхними стропилами быть не должно.
• Согласно шаблону изготавливается нужное число стропильных ног. Их ставят на продольные балки на запилы, крепят при помощи уголков и в верхней части соединяют обрезками досок на саморезы или металлическими пластинами. Нередко их укрепляют на запилы к поперечным балкам: подвесные стойки 25 х 150мм фиксируют между стыком двух стропил и затяжкой мансарды.
• Далее производится монтаж потолка мансарды аналогично полу, когда по бокам на прибитые бруски настилаются доски.

• Монтаж каркаса для зашивания фронтона, его называют фахверк. Здесь же обозначается оконный проём. В качестве его стоек может выступать доска 50 х 150мм с шагом около 600-700мм. Важно: ребро стойки должно идти поперёк фронтона, создавая дополнительную жёсткость.
• Теперь можно приступать к зашивке фронтона досками. Стоит делать это до прокладывания обрешётки, чтобы потом, если какие-то доски будут выходить за пределы стропил, их было легче спилить. Если сделать наоборот, то придётся угол каждой доски подгонять под имеющуюся обрешётку. Вплоть до балки перекрытия мансарды, фронтон зашивается досками по горизонтали. Оставшийся кусочек фронтона зашивается вертикально.
• Делаются верхние связи. Поскольку балки каркаса фронтона были прикреплены к достаточно гибкому брусу перекрытия, необходимо сделать подобие фермы жёсткости, задействовав следующую балку перекрытия.
• Устанавливается раскос, который распирает верхнюю часть стропил. Основанием он крепится к третьей с края балке перекрытия, а концом упирается в самую крайнюю точку конька. Этот элемент используется чаще при мягком кровельном покрытии, когда жёсткости конька недостаточно.

Если дом полностью каркасный, то необходимо устанавливать такие связи и в перекрытии первого этажа. Если же дом железобетонный, то в верхней части перекрытия и так проходит пояс жёсткости и в связях не нуждается.
В ряде случаев нужно предусматривать также связи жёсткости в стропилах. Если в качестве кровельного покрытия будет профнастил или металлочерепица, то стропила уже не обязательно усиливать: листовой материал и так будет служить диафрагмой жёсткости, если он качественно установлен.

Крепёж элементов друг к другу может быть самым разнообразным, например, скобы с гвоздями, деревянные или металлические накладки, МЗП (металлические зубчатые пластины, чьи зубцы вбиваются кувалдой). Важно помнить, что длина гвоздей должна быть как минимум в два раза больше толщины доски, которую вы прибиваете.

Крепление обрешётки

В зависимости от выбранного кровельного покрытия, на завершающем этапе строительства мансарды прокладывается обрешётка.

Обрешётка – это конструкция из брусьев, которые укладываются перпендикулярно стропильным ногам, крепясь именно к ним. Функции обрешётки – принимать на себя вес кровельного покрытия, надёжно удерживая его на месте.

Обрешётка под листовое покрытие представляет собой сплошную обрешётку и выполняется из обрезных досок по 25мм. Ширина должна быть не больше 140мм, так как широкие доски имеют свойство деформироваться. Если между стропилами больше 1м, то, возможно, потребуется участить ход стропил специальными брусками, а потом уже выкладывать доски. Далее кладётся рубероид или пергамин, а сверху расстилается кровельный материал. Нужно отметить, что такая обрешётка делает кровлю необычайно надёжной и подходит для абсолютно всех видов покрытий, уменьшая при этом шум от дождя.

Обрешётка под металлочерепицу делают разрежённой и по возможности подстраивают под ход волны черепицы. Монтируется из обрезных досок 25(30) х 100мм с шагом 80-100см. Особенность заключается в том, что перед монтажом на стропила укрепляется гидроветрозащитная мембрана. Первая от карниза доска должна быть установлена выше остальных на высоту волны черепицы. Если используются короткие доски, их стыки лучше располагать в шахматном порядке.

Обрешётка под керамочерепицу и другие штучные элементы считается самой сложной. Работа также начинается с монтажа гидробарьера, а затем делается разрежённая обрешётка из брусков 50 х 50мм. Сложность в том, чтоб сохранять точный ритм между элементами, так как один шаг равен кроющей поверхности одной черепицы.

К процессу любого строительства всегда бывает несколько подходов. Здесь мы описали, как сделать мансарду своими руками на уже возведённом доме, однако бывают случаи, когда мансарда собирается в положении на земле и ставится на своё место при помощи крана, а потом уже укрепляется в нужных местах.
