В этой статье речь пойдет о том, как установить кондиционер своими руками. Специалисты настоятельно рекомендуют подготовить климатическое устройство к интенсивной эксплуатации заблаговременно. Монтаж кондиционеров – ответственное и достаточно сложное с технической точки зрения мероприятие. При определенном желании, практических навыках и теоретической базе установочные работы можно выполнить собственноручно.

Эффективность и продолжительность функционирования сплит-системы зависят от того, насколько точно соблюдаются правила монтажа. Неподходящее место, неправильно подобранное оборудование для установки, ее несоответствие техническим условиям эксплуатации, нарушение технологии – все это в итоге может привести к поломке агрегата. И даже самые дорогие устройства выходят из строя, не раскрыв своего потенциала.

Грамотно организовать весь процесс не получится, если не иметь представления о принципе работы этого климатического аппарата.

Показать всё

Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими с общим компрессором.

Принцип функционирования кондиционера дома :

1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

Обратите внимание ! Если устанавливать кондиционер внутри комнаты около обогревательного прибора, то расход электроэнергии возрастет в разы, а сам прибор с высокой вероятностью выйдет из строя уже через несколько месяцев эксплуатации .

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Устройство и принцип работы кондиционера



Инструменты и подготовительные мероприятия

Монтаж кондиционера своими руками невозможно выполнить без предварительной подготовки инструментов:

• электрический тестер;
• велосипедный, а также вакуумный насосы;
• труборез;
• перфоратор;
• индикатор;
• ример;
• комплект для развальцовки труб.

Требуемые инструменты для монтажа

Это лишь базовый набор комплектующих, необходимых для монтажа кондиционеров. Дополнительно потребуется полная бухта медной трубки (обратите внимание на то, что концы ее должны быть завальцованы изначально, на заводе). Какие-либо визуальные дефекты (вмятины, царапины) просто не допустимы.

Обратите внимание ! Установка систем кондиционирования невозможна без проделки отверстий в стенах, повреждения внешней и внутренней отделки, поэтому работы стоит проводить параллельно с ремонтом.



Пошаговая инструкция по установке климатической системы

После приобретения климатического агрегата и подготовки необходимого инструментария, можно приступать к основному пулу работ. Схема установки достаточно простая:

• выбор места для установки агрегата.
• монтаж кронштейнов, на который будет устанавливаться агрегат.
• изначально осуществляется установка внешнего (наружного) блока агрегата.
• затем монтируется внутренний блок и остальные элементы системы, внутри объекта.

Обратите внимание ! В процессе выполнения соответствующих работ крайне важно чётко соблюдать нормы безопасности, особенно, если речь идёт о высоте 2-3 этажа. Знания о том, как установить кондиционер самостоятельно, не должны идти вразрез к мерам предосторожности.



Выбор места под монтаж агрегата не менее ответственное мероприятие, чем приобретение самого климатического устройства. Специалисты советуют учесть ряд требований, подбирая место под внутренний блок:

• отдаленность от боковой стены – от 30 см;
• расстояние от потолка – не менее 15 см;
• до ближайшего большого предмета, нарушающего движение воздушных масс – от 150 см.

Варианты размещения агрегата

Что касается размещения наружного блока, то идеальным местом считается балкон, но при условии, что он открыт. В случае застекленной лоджии можно остановиться на варианте крепление на ограждении, при достаточной несущей способности этой конструкции. Жильцам первых и вторых этажей рекомендуем расположить эту часть сплит-системы выше окна, чтобы не доставлять неудобств и нивелировать вероятность кражи.

Обратите внимание ! В случае с частным домом никаких строгих рекомендаций не предусмотрено.

Выбираем место под агрегат

Если блоков кондиционера несколько, то минимальное расстояние между ними должно быть не менее 1.5 м, оптимально – 3 м. Ряд производителей не регламентируют данное значение и его можно подбирать самостоятельно. Но от варианта «бутерброд», при котором соседние блоки располагаются тыльной стороной друг к дружке, лучше отказаться.

Расстояние между 2-мя блоками внутри помещения – от 6 м. Допускается и большее, но в таком случае дозаправки хладогентом не избежать. Лучше вложиться в указанное значение.

Где установить кондиционер

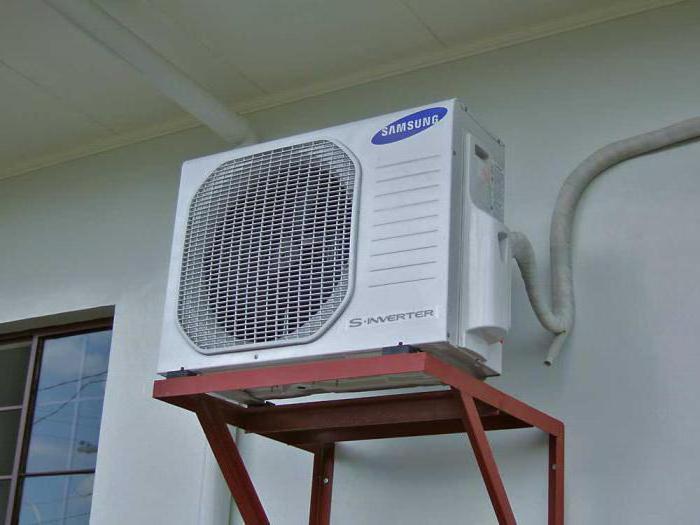

Монтаж кронштейнов под кондиционер

Кронштейны для установки агрегатта

Итак, где установить кондиционер лучше всего? – Климатический аппарат фиксируется в зоне беспрепятственного доступа. Установка кондиционера на балконе – оптимальный вариант. Данному типу оборудования требуется периодическое и качественное обслуживание.

Специалисты настоятельно рекомендуют размещать наружный блок у северной или восточной стороны. Монтаж оконного кондиционера зачастую выполняют у нижней части балкона. Это зона считается лучшей, поскольку позволяет беспрепятственно открывать окно, обслуживать агрегат. Последовательность действий простая:

1. 1. Места фиксации кронштейнов обозначаются и размечаются при помощи уровня.
2. 2. Под анкерные болты формируются отверстия.
3. 3. Для коммуникаций необходимо подготовить сквозное отверстие, его диаметр должен составлять не менее 8 см. Монтажные углубления и выемки лучше проделывать в пространстве между соседними кирпичами, это не только упростит работы, но и сделает их визуально аккуратнее.

Размеры кронштейнов

Кронштейны устанавливают в соответствии с предварительной разметкой, корректируя их по уровню и ввинчивая анкерные болты. Необходимо обратить внимание на то, что между основанием стены и блоком климатического агрегата должно оставаться порядка 10 см свободного пространства. Зазоры необходимо тщательно заделать. Удостоверившись в надёжности крепления этого блока, этапы монтажа продолжают, но уже внутри комнаты.

ВНИМАНИЕ! не экономте на кронштейнах.

Кронштейны для кондиционеров. В чём разница?

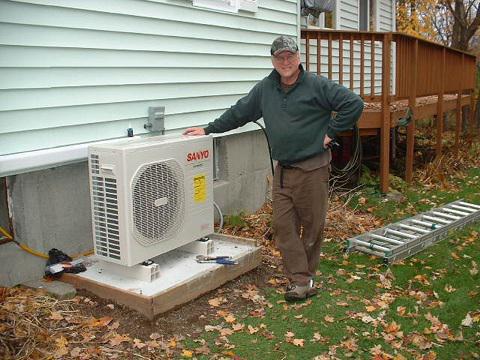

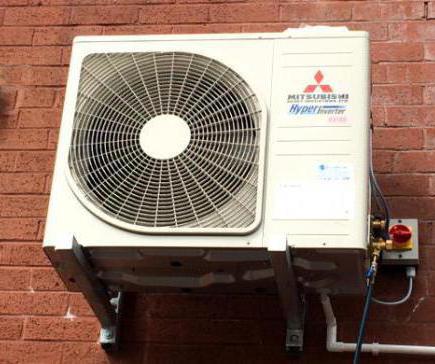

Крепление наружного блока

Приступая к креплению наружного блока необходимо удостовериться в конструктивной надёжности и прочности стены. Крупные модели могут весить более 50 кг, а в некоторых случаях и больше. Бытовые климатические агрегаты весят порядка 15 кг, и с их креплением не возникает никаких проблем. Специалисты советуют обеспечить запас по прочности для всех крепежных элементов и стен не менее чем 2 раза.

Совет ! Если в вашем доме присутствует наружный утеплитель, следует убедиться, что кронштейны фиксируется не к нему, а к самой стене.

В последние годы в сегменте частной застройки особой популярностью пользуется такой материал, как газобетон. При всех своих положительных качествах он не в состоянии обеспечить достаточную прочность для монтажа кондиционера. Аналогичным образом обстоит вопрос и с вентилируемым фасадом.

Обратите внимание ! В процессе монтажа крайне важно обеспечить горизонтальный уровень изделию, при этом можно воспользоваться строительным уровнем. Малейшие отклонения чреваты неправильной циркуляцией хладагента.

Правильное крепление наружного блока

• наружный блок кондиционера должен обдуваться ветром со всех сторон (при возможности);
• корпус лучше расположить под навесом;
• жильцы верхних этажей многоквартирных домов могут располагать их непосредственно на крыше;
• максимальная длина магистрали – 15 м, если это значение превысить, то потери холода возрастают.

Профессионалы самое пристальное внимание уделяют грамотному обустройству стока под отвод конденсата. В соответствии с правилами и нормами, эту трубку необходимо подключать к канализационной системе. Вот только наши соотечественники в преобладающем большинстве пренебрегают им, совершенно напрасно.

Наружный блок должен находиться на расстоянии от 10 см от поверхности стены. Оно требуется для обеспечения качественного обдува агрегата. Если не выдержать его, то аппарат может и вовсе выйти из строя. Помните, что любые мероприятия, связанные с монтажом наружного блока сопряжены с высокой опасностью для здоровья, поскольку это высотные работы.

Крепление внутреннего блока

Профессионалы категорически запрещают размещать внутренний блок за шторами, около электрических приборов, над батареей. Самостоятельная установка кондиционера в указанных местах чревата выходом из строя процессора устройства. Определившись с местом, необходимо в обязательном порядке проверить стену на предмет наличия других коммуникационных решений (труб отопления, водопровода, электрической проводки).

Крепление внутреннего блока

Непосредственная установка оконного кондиционера возможно лишь при наличии свободного участка. В первую очередь монтируется металлическая пластина: от потолка необходимо отступить не менее 10 см, а от основания стены порядка 7 см. Расстояния помечаются карандашом. Для крепежа проделываются отверстия, и пластина надёжно привинчивается.

Закрепленная пластина для внутреннего блока

Дальнейшая схема монтажа предполагает фиксацию внутреннего блока на уже прикрепленной пластине. В стене параллельно проделывают отверстие для прокладки медного кабеля, шлангов под конденсат, труб, а также электропроводки. Стандартный включает в себя все необходимые изделия, решения и элементы.

Подключение к электросети

Схема подключения к электросети

Внутренний блок функционирует лишь при наличии собственной проводки, сечение которой должно составлять не менее 1.5 кв. мм. Обязательное требование – наличие автомата отключения, особенно, если это монтаж промышленных кондиционеров. К щитку проводку подключают лишь при полной ее прокладке: к нулевому проводу подключают желтый провод с небольшой зеленой полоской.

Обратите внимание ! Для того чтобы определить фазу и нуль, эффективнее всего применять индикатор.

Правила установки кондиционера требуют соединения отдельных блоков при помощи изолированных многожильных проводов, предварительно пропущенных через дыру в стене. К каждому климатическому агрегату прилагается инструкция, в которой чётко указывается схема и последовательность подключения проводки.

Отвечая на вопрос, как правильно установить кондиционер, профессионалы неизменно констатируют, что залог успеха всего этого мероприятия зависит от качества и грамотности прокладки медных труб. Их разрезают таким образом, чтобы был небольшой запас (порядка 0.8-1 м) для изгибов.

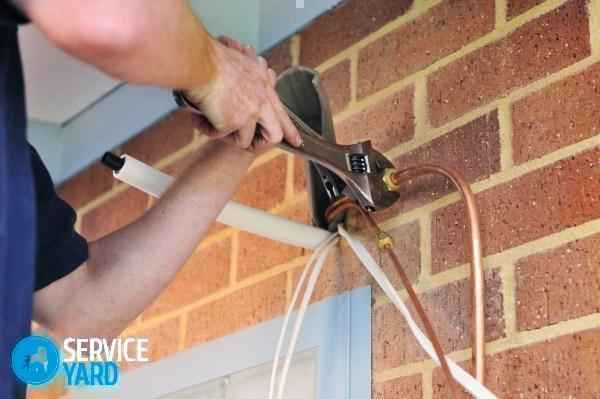

Прокладка труб

Просто их выгнуть не представляется возможным, поскольку будут формироваться вмятины, морщины, а металл и вовсе может растрескаться.

Обратите внимание ! Установка промышленных кондиционеров, как и бытовых, предполагает использование специальных трубогибов. Они позволяют сохранить конструктивную целостность трубок. Для оконных кондиционеров этот момент является залогом эффективного функционирования.

Только после этого трубки можно покрыть пенополиуретановыми шлангами, играющих роль теплоизоляции. Что касается традиционного поролона, то он совершенно непригоден в данном контексте, ввиду непродолжительности срока эксплуатации. Фланцы для резьбы одевают исключительно по факту утепления труб.

Монтаж и установка кондиционеров проводится с обязательной развальцовкой, при этом сам процесс требует предельной аккуратности, дабы исключить опасность образования канавок, микротрещин. Как бы то ни было, а запчасти и необходимые инструменты всегда должны быть под рукой. На вальцовке гайка должна размещаться легко, а вот при затяжке лучше использовать динамометрический ключ, нивелирующий вероятность выдавливания мелких частичек с обработанного участка.

Далее достаточно зафиксировать у каждого штуцера соответствующий трубопровод. У патрубка стока крепят небольшой отрезок трубы в армированном корпусе (для таких случаев лучше применять термоусаживающие трубки).

Совет ! Важная составляющая успешной установки кондиционера в домашних условиях – наличие дренажной трубы, располагающейся на максимально возможном расстоянии от несущих стен.

Следующий шаг – в отверстия в стену заводят трубы, при этом они должны размещаться максимально ровно. У стены они полотно фиксируется хомутами. Кондиционер с установкой вне дома должен крепиться предельно надёжно. Мелкие отверстия заполняют монтажной пеной. Для проверки герметичности можно воспользоваться мыльным раствором.

Вакуумирование системы

Для установки кондиционеров необходимо проводить вакуумирование системы. Даже если мероприятия выполняются в домашних условиях, без этого не обойтись, поскольку в рамках вакуумирования удаляется влага, мелкая пыль. В процессе монтажа кондиционера герметизируют соединения, резьбы, в противном случае отвести воздух с агрегата не получится. Для откачки воздуха применяют вакуумный насос в течение 20-40 минут.

Вакуумирование

После завершения монтажа кондиционера, в систему подается хладагент, находящийся в баллоне. К нему крепят небольшой переходник, а затем манометр. Заполнение резервуара кондиционера самостоятельно осуществляется с учётом и поправкой на давление. По завершению процесса автомат-разъединитель активируется, и система переходит в режим тестирования.

Обратите внимание ! Равномерная циркуляция холодного воздуха свидетельствует о том, что все выполнено правильно. Климатический агрегат можно использовать по прямому назначению.

Итоги

Теперь вы знаете, как самому установить кондиционер. Работа эта вполне осуществимая. Естественно, что речь идёт не о простом и лёгком занятии. Ключевая рекомендация – чётко придерживаться инструкции и при возникновении любых дефектов, их необходимо своевременно устранять. В таком случае кондиционер будет эффективно работать в течение продолжительного времени. Обязательно посмотрите видео по установке кондиционера от А до Я.

После наступления весны появляется необходимость охладить квартиру. Сделать это можно несколькими способами. Один из них - открыть окно. Но в этом случае вы с большой долей вероятности не уснете ночью из-за шума транспорта и жужжания комаров над ухом. Так что лучше выбрать второй способ - купить сплит-систему. Но все мы знаем, что зачастую цена монтажа неоправданно велика. Поэтому давайте рассмотрим, как самому установить кондиционер. Сделать это непросто, но вполне возможно.

Немного общей информации

Перед нами стоит серьезная, но вполне посильная задача. Справиться с монтажом сможет практически любой мужчина, который хоть несколько раз в своей жизни занимался ремонтом. Да и новичок при должном подходе сумеет установить дома кондиционер. Сразу хотелось бы отметить, что все это нужно для существенной экономии средств. Монтаж, в зависимости от типа и мощности сплит-системы, может стоить от 4000 до 10000 рублей, а это, согласитесь, немало. Мы не будем лишний раз говорить о том, как работает кондиционер, то же касается и его характеристик. Сейчас нас интересует исключительно монтаж.

Первое, с чем вам предстоит определиться, это с местом установки. Если вы купили оконный кондиционер, то область его размещения ограничивается оконными проемами и форточками. Если хотите установить его подальше от окна, понадобится довольно длинная выводящая труба (гофра). За каждый метр придется немало заплатить. Об этом мы еще поговорим, но чуть позже. Что же касается обычной, настенной или подпотолочной, сплит-системы, то тут необходимо соблюдать несколько простых правил: расстояние до потолка должно быть более 100 миллиметров, за 2 метра перед кондиционером не должно находиться никаких предметов (шкафов и т. п.), это нужно для нормальной циркуляции воздуха и поддержания температурного режима. Что же касается внешнего блока, то его нужно устанавливать немного выше уровня окна. Крепится он на специальные кронштейны на расстоянии примерно 20 сантиметров от стены. Ну а сейчас давайте поговорим о том, как самому установить кондиционер и какой инструмент для этого понадобится. Список будет довольно большой.

Находим нужный инструмент

Для того чтобы наша сплит-система была установлена качественно и надежно, нам нужно правильно сделать работу на всех этапах. Для этого придется использовать довольно много оборудования. Для начала понадобится перфоратор с набором долот. Нам придется сверлить отверстие в несущей (капитальной) стене диаметром 100 миллиметров. Помимо этого, обязательно должен быть арматуроискатель. Конечно, если вы перфоратором попадете в железо, то всю работу нужно будет выполнять заново, а это не очень хорошо как для стены, так и для вас. Еще нам понадобится труборез. Достаточно будет простенькой бытовой модели. Не забывайте о том, что просто невозможно правильно установить кондиционер в квартире, не имея устройства для резки труб. Обусловлено это тем, что компрессор очень чувствителен к любым инородным предметам. Медная стружка, которая остается в просвете поля ножовки, быстро выведет его из строя.

Если вы собрались развальцовывать трубы подручными средствами, то это очень плохая идея. Так вы не сможете добиться 100 % герметичности, что необходимо. По этой простой причине нужно купить специальный набор для развальцовки. Еще желательно иметь под рукой ример - устройство для зачистки обрезанной медной трубы. Напильник не подходит, так как остаются крошки. Еще нам будет нужен обычный насос, которым можно без проблем проверить герметичность всей системы. Вакуумный насос необходим для удаления влаги из системы и ее вакуумирования. Желательно иметь под рукой манометр и простейший тестер для выполнения работ с электрическими цепями. Как самому установить кондиционер в квартире? Об этом сейчас и поговорим более подробно.

Шаг 1: покупка, а также резка, шабровка и развальцовка медных трубок

Один из самых важных моментов - покупка трубок для циркулирования хладгена. Настоятельно рекомендуется приобретать целый комплект, скорее всего, у вас останется некоторый запас, но это лучше, чем нехватка какого-либо куска. Как уже было отмечено выше, отрезанный кусок - это не очень хорошо, поэтому постарайтесь выполнять как можно меньше работы труборезом. Что же касается вальцовки, то в бухте она должна быть заводской. Обращайте внимание и на отсутствие дефектов на медных трубках (ссадины, трещины, сколы и т. п.), так как это может привести к разгерметизации системы во время работы. Если длина труб довольно большая, то появится возможность немного опустить наружный блок.

Что касается резки, то тут все довольно просто. Самое главное - сделать ровный рез по всему диаметру. Что же касается развальцовки, то лучше сначала попрактиковаться, так как вряд ли с первого раза у вас все получится. Для этого купите небольшой отрезок медной трубы, на котором и будете тренироваться. Внутренняя поверхность должна быть гладкой, а сама развальцовка - равномерной и симметричной. Трещины, а также перекосы просто недопустимы. После того как вы все сделали, можно приступать к непосредственному монтажу. Для того чтобы установить кондиционер в квартире и сделать это правильно, необходимо начать с наружного блока. Однако тут есть несколько нюансов и важных моментов, например, Минздрав не рекомендует осуществлять монтаж самостоятельно на втором и высших этажах.

Как установить наружный блок?

Если вы живете не на первом этаже, эксперты советуют проводить монтаж на балконе или на лоджии. В этом случае вы вряд ли упадете, да и обслуживать агрегат в дальнейшем будет намного проще. Обратите внимание на то, что козырек балкона должен защищать кондиционер от солнечных лучей, конечно, это не обязательно, но желательно. Мы будем использовать мелкие или средние кронштейны, не более 20 сантиметров. Как вы знаете, необходимо производить монтаж на южной стороне. Как показывает практика, самостоятельно устанавливать блок довольно сложно, поэтому пригласите друга или соседа, чтобы тот помог вам. Единственное неудобство, которое вы можете испытать во время монтажа, - это снятие остекления балкона, если таковое имеется. Для того чтобы установить кондиционер своими руками, понадобятся неглубокие кронштейны. Крепить их будем к раме.

Обратите внимание на нижнюю часть рамы, именно туда придется загнать корневые части всех имеющихся кронштейнов. Если вы сможете загнуть корневые части вниз, то вполне возможно обойтись без нарушения целостности обшивки балкона. Не забывайте о том, что надежность крепления - это очень важно. Согласитесь, упавший со второго этажа наружный блок может покалечить или даже убить человека. Для выполнения правильного монтажа необходимо использовать уровень. Горизонтальность обеспечит правильную работу компрессора. Загляните в паспорт изделия, современные модели имеют свои стандарты. Все отступы необходимо соблюдать.

Внутренний блок и электрика

Для начала скажем о местах, где категорически запрещается устанавливать сплит-систему. В непосредственной близости к радиаторам отопления, а также возле других источников тепла (конвектора и т. п.). Помимо этого, недопустимо воздействие на внутренний блок электропомех от микроволновых печей, инструмента, работающего от сети, и т. п. Шторы не должны препятствовать нормальной циркуляции воздуха. Из этого можно сделать простой вывод о том, что нельзя устанавливать кондиционер на кухне, так как там есть своя вентиляция. Вы наверняка спросите: "Где лучше установить кондиционер?" Для этого идеально подойдет гостиная или спальня. Конечно, вы можете выбрать любое другое место, главное, чтобы не было никаких препятствий.

Что же касается электропроводки, то тут нет ничего сложного. В настоящее время самые простые модели кондиционеров имеют мощность от 1,3 кВт. Для нормальной работы такого устройства понадобится дополнительная проводка с сечением кабеля не менее 1,5 кв. мм, можно взять с небольшим запасом. Также установим и автоматическое отключение, например, как на стиральной машине или бойлере. Когда вы дойдете до работы со щитком, то подключите желтый провод к нулю (нейтраль). Не забывайте о том, что в некоторых случаях цвета проводов используются нестандартные, поэтому необходимо внести собственные обозначения фазы и нуля. После того как мы разобрались, куда установить кондиционер, и сделали электрику, переходим к следующему этапу.

Правильно смонтированный трубопровод - полдела

Мы уже поговорили о том, как подготовить медные трубки к использованию, а теперь - непосредственно о монтаже. Во-первых, всегда оставляйте запас в 1-2 мм, который уйдет на изгибы. Кстати, гнуть трубки нужно крайне осторожно, недопустимо появление изломов (разгерметизации) и морщин (повышенного сопротивления для хладгена). Для того чтобы понять, где установить кондиционер в квартире, не нарушив целостности арматуры, используйте специальное устройство - арматуроискатель. После того как трубки были изогнуты в нужных местах, необходимо надеть на них теплоизоляцию. Зачастую используют специальные шланги, изготовленные из пенополиуретана. После надеваем фланцы и развальцовываем трубку. Далее необходимо подсоединить трубопроводы к штуцерам. Тут важно не перепутать входы и выходы, например, холодный внутреннего блока с горячим наружного, и наоборот. Современные модели могут иметь разные диаметры штуцеров, так что сделать что-то не так не получится.

На заключительном этапе затягиваем гайки. Не забывайте о том, что вы имеете дело с медью, а это очень мягкий материал, к которому нельзя прилагать большие усилия, поэтому не пережмите фланцы. Окончательная затяжка потребуется во время герметизации. До этого момента вы уже должны определиться с тем, где установить кондиционер, так как все переделывать очень затратно и долго. Переходите к дренажу. Для этого понадобится пластиковая трубка, которая подсоединяется к сточному патрубку.

Кондиционер мобильный: как установить и где это сделать

Здесь все несколько проще, чем в случае других видов сплит-систем. Дело в том, что мобильные кондиционеры практически не требуют дополнительного инструмента для установки. Вам потребуется только кусок специальной трубы, которая будет выходить на улицу. Но она не обычная, а двухслойная. По одному контуру поступает воздух для кондиционирования, по второму - выходит отработка. Если вы не знаете, какой кондиционер установить в квартире с небольшой площадью, то однозначно выбирайте мобильный. Он не занимает много места и может стоять на полу, специальные колесики позволяют его передвигать.

Практически всегда труба выходит в окно, при этом нет необходимости что-то сверлить или долбить. Например, можно вывести в форточку, что особенно актуально. Можно осуществлять монтаж даже на кухне или в ванной, если это требуется. Не забывайте о том, что трубка должна быть без дефектов. Один конец подключается к выводу в сплит-системе, второй выходит на улицу. Стоит обратить ваше внимание на то, что не нужно никаких наружных блоков, однако придется пожертвовать мощностью. Вот, пожалуй, и все, что можно вкратце сказать о том, что такое кондиционер мобильный, как установить его и где это сделать.

Несколько слов о том, какую сплит-систему выбрать

В настоящее время есть большой выбор: колонные, потолочные, мульти- и другие кондиционеры. Однако для обычного человека будет достаточно настенного устройства. Тем не менее учитывайте мощность агрегата. Она должна выбираться с запасом в 5-10%. Для спальни актуальна установка сплит-систем, работающих практически бесшумно, что не нарушит ваш сон. А какой кондиционер установить в квартире в детской комнате? В большинстве случаев желательно этого вообще не делать. А если это просто необходимо, то следует отдать предпочтение модели небольшой мощности с функцией тонкой очистки воздуха.

Что же касается производителя, то лидерами сегодня являются такие фирмы, как LG и Samsung. Несмотря на высокие цены, вы получите качественное изделие, которое будет радовать вас в течение долгих лет. Выбирайте устройство с возможностью дистанционного управления, это очень удобно и экономит ваше время и силы. Для квартир 30-35 квадратных метров вполне достаточно сплит-системы мощностью 1,5-4,7 кВт. Мы разобрались с тем, какой кондиционер установить в квартире. Теперь можно поговорить о завершении монтажа своими руками.

Установить кондиционер своими руками: вакуумирование и герметизация

Для правильной герметизации сделайте следующее. Купите пол-литра дистиллированной воды и всыпьте туда ложку стружки мыла. После чего все тщательно перемешайте до получения мыльного раствора. Все это можно делать уже после того, как вы определились, где в комнате установить кондиционер. Далее необходимо открыть выпускной ниппель и подключить насос, можно даже велосипедный. Накачивать необходимо до тех пор, пока не перестанет выходить воздух. Чтобы понять, когда этот момент настанет, нужно на патрубок нанести немного мыльного раствора. По окончании подкрутите резьбовое соединение на 1/8 оборота. Вы наверняка заметили, что установить кондиционер своими руками не так уж и сложно, тем более что практически весь путь пройден.

Вакуумирование выполняется следующим образом. На ниппель надевается вакуумный насос, который должен качать в течение часа. За это время из системы удалится вся влага и пыль, что нам, собственно, и нужно. Также будет удален и воздух, который попал туда во время монтажа. На этом все, вы смогли смонтировать сплит-систему без помощи специалистов. Осталось только заполнить ее хладгеном. Заполнять необходимо до зеленой отметки на манометре, однако, прежде чем это делать, посмотрите инструкцию, там все указано. Теперь вы знаете, как установить оконный кондиционер, а также настенную сплит-систему.

Заключение

Вот мы и разобрались, где можно установить кондиционер. Но не спешите с выбором места, так как переделывать всё потом - долго и сложно. После прочтения данной статьи вы могли понять, как самому установить кондиционер. Главное - соблюдать последовательность действий и применять качественный инструмент. Не допускается использование напильников и пилок по металлу во время работы с трубками. Так как это приведет к поломке. Кстати, стоит отметить, что по окончании работ вам нужно выполнить тестирование, то есть проверку. Это позволит вам узнать, все ли было сделано правильно.

Тестирование выполняется предельно просто. Можно сделать все через пульт дистанционного управления, там имеется соответствующая кнопка. Также такая возможность есть и непосредственно на корпусе сплит-системы. Кондиционер должен войти в режим тестирования, если же этого не произошло, то что-то не так. Возможно, дело в электрике, в герметизации или вакууме. Причин может быть масса. Еще один важный момент: при самостоятельной установке вы рискуете потерять все гарантии на изделие, а это очень и очень плохо. По этой простой причине дважды подумайте, прежде чем делать что-то самому. В некоторых случаях действительно имеет смысл установить своими руками, например, недорогую сплит-систему. Если же вы приобретаете дорогостоящую и мощную технику, то не пожалейте 6-ти тысяч на вызов мастеров. В этом случае вам правильно проведут монтаж, а если и возникнут проблемы, то вы сможете позвонить в организацию, которая устанавливала сплит-систему, и решить их.

Сейчас многие люди хотят установить у себя в квартире не просто кондиционер, а сплит-систему. Это и понятно, у этой системы масса преимуществ: она не загораживает естественное освещение, так как нет необходимости ее врезать в оконную раму, не зависит от общей системы кондиционирования дома в целом, и последнее — система состоит всего лишь из двух блоков — наружного и внутреннего. Единственное, что останавливает многих потребителей при покупке — это незнание, как самому установить сплит-систему, так как для этого необходимы элементарные знания по монтажу климатической техники. Мы попытаемся исправить ситуацию, и ознакомим вас с правилами монтажа такого оборудования. Рассмотрим все по порядку.

Что такое сплит-система?

Система кондиционирования состоит из двух отдельных блоков: наружный — конденсатор, внутренний — испаритель. Сообщаются эти блоки между собой с помощью электрических проводов и двух медных трубок, по которым циркулирует хладагент.

Внутренний блок имеет еще тонкую пластиковую трубку, по которой выводится конденсируемая влага из системы.

Важно! По всем правилам трубку, выполняющую дренажную функцию, необходимо подсоединять к специальному резервуару для слива или трубе канализации. Но почему-то, многие выводят ее наружу и вода из трубки капает людям на головы или им под ноги.

Принцип работы системы

Климатическая техника работает достаточно просто:

1. Если необходимо охладить помещение, то хладагент по медной трубке из теплообменника внешнего блока переходит в теплообменник внутреннего блока. То есть, в этом случае фреон обрабатывается вентилятором, и из кондиционера выходит холодный воздух.
2. Если помещение нужно, наоборот, нагреть, то тепловой насос внешнего конденсатора начинает функционировать как испаритель, а испаритель, в свою очередь, начинает работать как конденсатор.

Важно! Во внешнем блоке сплит-системы находится компрессор, основная функция которого — сжатие фреона. Этот процесс способствует значительному повышению эффективности работы устройства.

Способы крепления внутренних блоков

Внутренние блоки климатической системы по способу крепления могут быть:

• Настенными.
• Напольно-потолочные.

Эти моменты обязательно надо знать, чтобы понять, как самому установить сплит-систему.

1. Чаще всего, в квартирах многоэтажных домов, применяют настенные блоки. Чтобы менять направление потока воздушных масс, настенные блоки укомплектовываются подвижными жалюзи. Мощность настенных устройств специально ограничена производителями, так как очень сильная струя охлажденного воздуха может сдуть все на своем пути в маленькой комнате.
2. Если необходима сплит-система для просторных помещений, например, для цехов и офисов, то в этом случае устанавливают более мощную технику с напольно-потолочным внутренним блоком.

Когда лучше браться за установку климатической системы?

Монтаж системы лучше всего приурочить к ремонту, так как работа предстоит пыльная и серьезная. Для монтажа электрических проводов придется пройтись не по одной стене. Кроме того, если вы решили самостоятельно установить сплит- систему, то следует учесть и некоторые важные факторы:

• Продавец не несет ответственность за неисправность товара, если работы по монтажу были сделаны не специализированной организацией.
• Прежде чем приступать к установке климатической системы, необходимо разобраться, из чего она состоит и как работает, чтобы даже в случае, когда монтажом будут заниматься специалисты, вы смогли проконтролировать ход работ и их качество.
• Чтобы самому установить кондиционер, необходим специальный инструмент. Надо учитывать, что перечень специализированного оборудования обширен, и не каждый имеет навыки работы с ними.

Важно! Чтобы сэкономить, советуем поступить следующим образом: сделайте основную работу самостоятельно, а подключение системы и запуск поручите специалистам. В этом случае работы обойдутся дешевле, а главное — гарантия на товар сохранится.

Итак, что можно сделать самому, чтобы установить сплит-систему:

1. Подготовить всю электрическую часть.
2. Наметить “трассу”.
3. Пробить отверстие в стене для вывода “трассы” на улицу. Это самая трудная часть работы и она стоит больших денег. Поэтому, сделав эту работу самостоятельно, вы сэкономите львиную часть денежных средств, которые необходимо заплатить специалистам за подключение системы.
4. Укрепить блоки.

Чтобы установка сплит-системы прошла удачно, придерживайтесь следующих правил:

1. Монтаж внутреннего блока осуществляется на расстоянии 3 метров от пола и не менее 10 см от потолка.
2. Не располагайте внутренний блок над шкафами, кроватью и вблизи нагревательных элементов.
3. Нельзя устанавливать внутренний блок за занавесками, ширмами, шторами и другими препятствиями для потока воздуха.
4. Нельзя устанавливать внутренний блок в помещениях с источником электропомех: индукционными и СВЧ-печами, электродуховками, в мастерских с электроинструментом. Помехи от оборудования могут вывести из строя процессор блока.
5. Нельзя установить сплит-систему — ее наружный блок, самостоятельно, если вы живете выше второго этажа. Это опасно для здоровья и жизни. Если вы живете на верхнем этаже, то наружный блок можно установить на балконе или лоджии. Лучше, конечно, если техника будет располагаться на северной стороне или восточной. Для установки наружного блока на балконе можно использовать самодельные мелкие кронштейны.
6. Длина фреоновой трассы между внутренним и внешним блоком не должна быть меньше 3 метров.
7. Устанавливайте внешний блок таким образом, чтобы напротив него на расстоянии 3 метров не было никаких преград, иначе — циркуляция воздуха будет затруднена.
8. Для сплит-системы необходимо провести отдельную проводку и установить отдельный автомат на щитке.

Инструменты для монтажа сплит-системы

Для того чтобы самому установить сплит-систему, вам понадобится целый ряд приспособлений и инструментов.

Важно! Их можно взять напрокат или приобрести. От качества оборудования для монтажа напрямую зависит и качество работы, а также долговечность кондиционера.

Для работы по установке климатической системы вам понадобится следующее оборудование, которое условно можно разделить на такие группы:

1. Электрооборудование:
   1. Перфоратор с набором долот. Этот инструмент необходим для пробивания отверстий в капитальной стене.
   2. Болгарка с алмазным диском.
2. Инструменты для труб:
   1. Труборез для медных труб. Ни в коем случае нельзя пилить трубки для фреона ножовкой по металлу, так как в просвете обязательно останется медная крошка, которая выведет из строя компрессор.
   2. Комплект для развальцовки трубок. Подручные средства использовать нельзя, так как невозможно будет добиться полной герметичности.
   3. Шабровка. Это — инструмент для зачистки отрезанных концов труб. Использование для этой цели напильников и надфилей приведет к образованию опилок.
   4. Гидравлический трубогиб.
3. Приборы для электромонтажных работ:
   1. Тестер.
   2. Индикатор фазы.
4. Инструменты для припайки:
   1. Горелка.
   2. Медно-фосфорный припой.
5. Холодильный инструмент:
   1. Вакуумный насос. Он необходим для обработки холодильной системы перед ее заполнением.
   2. Манометр. Необходим для измерения давления хладагента в системе.

Важно! Возьмите на заметку несколько ценных рекомендаций, благодаря которым вам будет проще самому установить сплит-систему:

• Если стена бетонная, то не помешает арматуроискатель, так как если во время сверления инструмент попадет на арматурину, то придется пробивать еще одно отверстие.
• Медную трубу лучше приобретайте целой бухтой. Лишний провод всегда пригодится, зато длинные трубопроводы позволят опустить внешний блок пониже. Обязательно проследите, чтобы концы трубки в бухте были завальцованы заводским способом. Трубка не должна иметь трещин и вмятин.
• Обязательно попрактикуйтесь в обрезке и шабровке труб: обрезайте круговыми движениями, а при шабровке держите трубку концом вниз, чтобы соскабливаемые заусеницы не попали в ее просвет.

Как установить сплит-систему?

Монтаж климатической системы проводится в несколько этапов. Рассмотрим каждый из них подробно.

Этап №1. Выбираем место расположения кондиционера

Следуя вышеизложенным правилам, определите, где будет располагаться внутренний, а где внешний блок.

Этап №2. Монтаж электропроводки

Даже самый маломощный кондиционер потребляет 1,5 кВт электроэнергии. Поэтому климатическая система нуждается в прокладке отдельной проводки сечением не меньше, чем 1,5 кв.мм. Необходимо, также установить и отдельный автомат отключения в щитке.

Важно! Подключая провода к вводному щитку, найдите, где расположены фаза и ноль, используя специальные индикаторы, и обозначьте их с двух концов.

Этап №3. Устанавливаем внешний блок

Если вы живете не выше второго этажа, то пользуясь мощным перфоратором, пробурите сквозное отверстие во внешней стене диаметром 8 см. Рекомендации об отверстии в 60 мм или 50 мм явно не учитывают теплоизоляции.

Важно! Перед тем, как начинать пробивать отверстие, обязательно отгородите участок улицы под стеной лентой, чтобы кусочек штукатурки или бетона не повредил людей или чью-то машину.

• Задняя стенка блока не должна плотно прилегать к стене дома.
• Расстояние между блоками не должно превышать 15 метров, а уровень высоты между ними должен быть не более 3 метров.
• Кронштейны должны обязательно выдерживать вес техники, с учетом различных погодных условий.
• Не устанавливайте внешний блок прямо под дренажным шлангом, так как туда же выводится и фреоновая трубка. Лучше отступите в сторону на 40-50 см, иначе — влага, скапливающаяся в конденсаторе, будет попадать на внутреннюю стенку компрессора кондиционера.
• При монтаже техники следите за тем, чтобы блок располагался строго горизонтально, без каких-либо уклонов. Контролируйте установку внешнего блока при помощи строительного уровня.
• Крепление блока к кронштейнам осуществляйте с помощью мощных болтов.

Важно! Желательно установить над блоком козырек, чтобы оградить его от осадков.

Этап №4. Монтаж внутреннего блока

Внутренний блок крепится в комнате на стене. Перед тем, как перейти к монтажу, очень тщательно отнеситесь к его размещению. Блок должен располагаться на расстоянии не менее 10 см от потолка — это необходимо для эффективности работы системы, и на определенном расстоянии от стен.

Важно! Все эти параметры указаны в паспорте устройства.

Внутренний блок должен размещаться строго горизонтально, чтобы весь конденсат уходил в дренажную систему, иначе — пятен воды на полу не избежать.

Важно! В комплекте поставки изделия, обязательно должна быть специальная крепежная планка, которая крепится к стене, и на которую навешивается сам блок.

Этап №5. Подсоединение трубопроводов

По намеченному маршруту электропроводки и фреоновых трубок сделайте борозды (штробы) в стене, используя болгарку с алмазным диском или штроборез. Есть другой вариант — всю магистраль можно спрятать в пластиковые декоративные короба или закрыть провода с помощью плинтусов.

Важно! Чтобы не ошибиться и правильно соединить все трубки, изучите инструкцию по монтажу сплит-системы.

1. Отмерьте требуемую длину медных трубок. Для этого измерьте расстояние между кранами блоков.
2. Отрежьте их с запасом, не менее чем на 1 м. Излишки пойдут на изгибы. Помните, что гнуть трубки необходимо очень осторожно, чтобы не допустить морщин и изломов. Допустимый радиус изгиба трубок — не менее 10 см.
3. На трубки для хладагента наденьте теплоизоляторы — шланги из пенополиуретана или теплоизоляцию из флекса. В некоторых комплектах теплоизоляторы поставляются.
4. Наденьте на трубки фланцы с резьбой, а концы развальцуйте.
5. Трубопроводы подсоедините к штуцерам. Главное — не перепутайте подключение. Многие производители климатической системы изготовили холодный и горячие штуцера разными по диаметру. Фланцы на штуцерах затягивайте плотно, но не туго. При герметизации вы будете дотягивать резьбовые соединения.
6. Для дренажной системы приготовьте кусок армированной трубки из пластика.
7. Подсоедините трубку к сточному патрубку при помощи фланца с резьбой или термоусаживаемой трубки. Дренаж должен быть установлен под наклоном не менее 5-10 мм, чтобы вода стекала естественным путем.
8. Подсоедините проводку между блоками. Главное — не перепутать выводы подключения внутреннего и внешнего блока, для этого используйте кабель с разноцветными жилами.

Таким образом, вы практически установили сплит-систему своими руками. Осталось только пригласить специалиста для герметизации, вакуумирования и запуска системы. Главное — что вы сохранили гарантию на технику и сэкономили львиную часть средств на установку.

Если вы хотите ознакомиться, как проходят следующие этапы, то читайте дальше.

Этап №6. Герметизация и вакуумирование

Для проверки герметизации можно воспользоваться течеискателем, а можно применить старый народный способ — мыльный раствор.

Для приготовления раствора:

1. Приобретите в аптеке 0,5 л дистиллированной воды.
2. Нагрейте воду.
3. Бросьте в воду стружку хозяйственного мыла.

Дальнейшие действия следующие:

1. Резиновый шланг велосипедного насоса подсоедините к патрубку выпускного ниппеля.
2. Нанесите кисточкой мыльный раствор на резьбовое соединение.
3. Подкачаете воздух и следите за появлением пузырей.
4. После того, как пузыри перестанут появляться, подтяните резьбовое соединение еще на ⅛ оборота.
5. После завершения работы, уберите мыльный раствор влажной тканью.

Важно! Работу по проверке герметизации лучше проводить вдвоем: один подкачивает воздух, в второй — наносит мыльный раствор и следит за пузырями.

После проверки герметизации, систему необходимо вакуумировать, то есть удалить, попавшую туда пыль, влагу и воздух. Без этих мероприятий невозможно обеспечение эффективной работы устройства.

Проводят вакуумирование с помощью специального насоса, подключенного к системе с помощью манометрического коллектора и гибких шлангов:

1. Включите насос и откройте на внешнем блоке порт.
2. После того, как манометрическая стрелка отправится в вакуум, закройте порт.
3. Отключите насос.
4. Вся эта процедура может занять 15 минут. Однако не спешите выключать насос с манометром, так как стрелка может изменить свое положение.

Важно! Оставьте манометры на своем месте, чтобы во время тестирования еще раз проверить давление в системе.

Этап № 7. Тестирование

Для проведения тестирования заполните систему фреоном из баллона через специальный переходник, на котором установлен манометр.

Важно! Запускать хладагент можно только после того, как вы удостоверитесь, что все сделано герметично.

Проводить закачку хладагента необходимо в следующей последовательности:

1. Откройте трубку, отвечающую за подачу.
2. Откройте всасывательную трубку.
3. Подождите, пока манометр покажет указанное в инструкции давление.
4. Отключите подачу фреона.

Важно! Кондиционеры, работающие на фреоне, нельзя заполнять хладоном, и наоборот.

Дальнейшие действия:

1. Во время проведения тестирования, включите автомат-разъединитель, чтобы кондиционер сам вошел в режим. Если этого не произошло, то запустите тест при помощи пульта дистанционного управления.
2. Дайте устройству поработать примерно 15 минут, чтобы фреон распределился по всем трубкам и произведите контрольное измерение давления.

Надеемся, что информация в статье, помогла вам разобраться с работой сплит-системы и этапами ее установки. Если у вас возникли какие-либо сомнения в своих силах и знаниях, то всегда есть возможность обратиться к специалистам, ведь теперь вы обладаете достаточной информацией, чтобы контролировать их работу.

Речь в этой статье пойдет про блок наружный. Внутренний блок кондиционера, как известно, располагается в помещении. Он является второй составляющей сплит-системы.

Принцип работы такого устройства, как наружный блок кондиционера, построен на поглощении тепла при испарении и выделении его при конденсации. Система, как правило, начинена фреоном. При работе агрегата на охлаждение жидкость начинает циркулировать по внутреннему блоку, после чего происходит ее испарение, а затем осаждение в наружной части.

Для обогревания помещения происходит испарение хладагента во внешнем модуле, и он оседает как конденсат внутри.

При помощи компрессора происходит переход теплоносителя из одного состояния в другое посредством создания разницы в давлении в аппарате. При этом системой электроэнергии переносится в три раза больше. Чем же в этом случае оснащаются кондиционеры? Наружные блоки сплит-систем дополняются внутренней конструкцией.

Конструктивные особенности наружного блока кондиционера

Для примера возьмем кондиционеры сплит, наружный блок которых состоит их нескольких деталей:

• Компрессор. В его функцию входит сжатие фреона и поддержание его движения по холодильному контуру. В основе компрессора могут быть поршень или спираль scroll-типа. Поршневые модели стоят не так дорого, но они обладают меньшей надежностью, в особенности при низких температурах наружного воздуха.
• Четырехходовый клапан, который монтируется в реверсивных моделях кондиционеров (режимы тепло и холод). В обогревающем режиме этим клапаном изменяется направление поступления фреона. При этом внутренний и наружный блоки как бы меняются своими функциями: внутренний блок обеспечивает обогревание, а наружный охлаждение.
• Управляющая плата. Эта деталь присутствует только в агрегатах инверторного типа. В других конфигурациях вся электроника размещена во внутреннем блоке, так как перепады температуры и влажности могут вывести из строя работу электронных составляющих.
• Вентилятор, который обеспечивает поступление воздушного потока, обдувающего конденсатор. В моделях дешевого сегмента он обладает одной скоростью вращения. Такой агрегат работает стабильно в едином диапазоне температур, поступающих снаружи. В дорогих моделях скорость вращения вентилятора рассчитана на широкий диапазон температур. Вентилятор, как правило, обладает 2—3 режимами скорости и плавностью их регуляции.
• Радиатор. Он обеспечивает охлаждение и конденсацию фреона. Продуваемый в конденсаторе воздушный поток подвергается нагреванию.
• Фильтр системы фреона. Деталь расположена перед входом компрессорного устройства и служит его защитой от медной крошки и иных мелких частиц, которые могут попасть в кондиционер при его монтаже. Если установка выполнена неквалифицированно, и в ходе работ в устройство попало излишнее количество грязи, то фильтр в этом случае окажется бессильным.
• Соединения на штуцерах. К ним подключены трубы из меди, которые служат соединениями наружного и внутреннего блоков.
• Быстросъемная крышка для защиты. Она закрывает соединения на штуцерах и клеммник. Последний используется для подключения электрических кабелей. В некоторых конфигурациях защитная крышка покрывает только клеммник, соединения на штуцерах при этом располагаются снаружи.

Установка сплит-системы

Ежегодно в в нашей стране приобретается множество бытовых настенных, потолочных и оконных сплит-систем. Крупные компании, помимо продаж агрегатов, предлагают услуги по их установке. Следует отметить, что у монтажа есть свои нюансы, несоблюдение которых приводит к сбою в работе агрегата.

Основные правила установки

Многие задаются вопросом о том, как установить наружный блок кондиционера правильно.

• Первый, главный момент. Наружный блок сплит-системы должен быть монтирован в наружной части жилища, которая обеспечит доступ к радиатору охлаждения открытого воздуха. Это означает, что если блок установлен на владелец кондиционера должен убедиться в том, что там есть окно. Оно обеспечит поступление воздуха во время работы агрегата. Если же устройство будет подвергаться охлаждению в закрытом пространстве, то это приведет к его перегреванию. Пока функционирует новый датчик температур, он будет оповещать об автоматическом отключении кондиционера до момента охлаждения наружного блока. При высокой температуре устройство сможет функционировать только на протяжении 5 минут, и ему потребуется полчаса, чтобы остыть в выключенном состоянии. Если выйдет из строя, то наружный блок просто перегреется и сгорит. Ремонт агрегата в этом случае обойдется недешево. Иногда даже выгодней купить новый кондиционер.
• Второй существенный момент. Для осуществления диагностики сплит-системы также существует необходимость заправки устройства хладагентом. Мастер при сервисном обслуживании должен иметь беспрепятственный доступ к клапанам, которые располагаются сбоку наружного блока (как правило, с левой стороны). Клапаны закрыты пластиковыми колпаками. Если дотянуться до клапанов будет невозможно, то вам придется вызывать профессионального альпиниста.
• Наружный блок кондиционера не должен работать шумно ночью. Максимально допустимый показатель составляет 32 дБ.
• Следует организовать оптимальный отвод конденсата, чтобы он не попадал на стены здания, козырек подъезда и прохожих.
• Обязательно берется в учет крепость стен. Стена должна выдержать груз в несколько десятков килограмм. Противопоказано крепление агрегата к стенам на основе газобетона, к внешней облицовке жилища и утеплительному слою.
• Кронштейнам с блоком должно быть обеспечено максимально надежное основание и крепление.
• Во избежание перегревания компрессорного устройства, минимальный показатель расстояния от стены до наружного блока должен составлять не менее 10 см. Ничего не должно препятствовать нормальному обдуванию.
• Категорически не допускается большое количество изгибов трубопровода из меди, так как заломы мешают полноценному перекачиванию фреона компрессором.
• Максимальный показатель длины трубопровода между модулями сплит-системы не должен быть выше длины, заданной производителем. В противном случае уровень эффективности работы заметно снижается.
• Не допускается прямое попадание солнечных лучей на заднюю часть агрегата. Поэтому не должно быть очень большого расстояния от наружной стены до внешнего блока.
• Желательно обеспечить защиту от проникновения влаги.

Соблюдение при монтаже всех существующих правил позволит функционировать агрегату продолжительное время без сбоев.

Выбор места размещения наружного блока

При стандартном монтаже наружный блок кондиционера закрепляется под окном немного ниже уровня подоконника или же сбоку от окна, при этом не затрагивая территории квартиры соседей.

Также существуют и не совсем общепринятые варианты расположения внешнего устройства. Если позволяют допустимая длина трассы и перепад высот, то установка осуществляется на крыше или же в чердачном помещении.

Многие осуществляют монтаж наружных блоков кондиционеров на фасадной части балкона или лоджии. Можно установить и внутри них при условии отсутствия застекления.

Те, кто проживает в частных домах или же на первом этаже, зачастую устанавливают агрегат под лоджией, тем самым оберегая его от неблагоприятных воздействий осадков и не нарушая внешний облик строения.

С особым интересом следует отнестись к монтажу внешнего блока в подвальном помещении. Такой проект возможен при увеличенных размерах трассы и перепаде высот. Если в подвале имеется отопление, то кондиционер обеспечит не только охлаждение, но и прогревание в морозные дни.

С этой целью совсем необязательно прибегать к установке зимнего комплекта на прибор или же приобретать систему с широким диапазоном температур, так как установленный в подвальном помещении, не будет подвержен воздействию очень низких температур. Главное в этом случае — обеспечение нормальной циркуляции воздуха во избежание перегревание теплообменника.

Летом в подвале прохладно, поэтому здесь имеется свой полюс. При данном положении работа внешнего модуля будет обладать высоким показателем КПД, так как воздух в подвале холоднее уличного.

На что следует крепить наружный блок

При установке наружный блок кондиционера должен быть обязательно закреплен. Стандартная форма крепления предполагает использование кронштейнов, которые состоят из двух сварных планок. Производятся они, как правило, из обыкновенного профиля с разным сечением. Они оснащены двумя отверстиями для крепления самого кондиционера. Такие элементы могут выдержать большие нагрузки, превышающие вес среднего блока в несколько раз.

Кондиционеры, расположенные на подставках

Установка наружных блоков кондиционеров на крыше, полу или же земле предполагает использование специальных подставок под наружный блок агрегата. Они произведены из металла, который покрывается порошковым напылением. К поверхности подставки крепятся посредством приварных отверстий (фасадный крепеж на рамках). Они обладают раздвижными планками, подгоняемыми под любой размер агрегата. Обычно подставка может вынести больше 250 кг, что составляет вес очень большого кондиционера промышленного назначения.

Ремонтные работы

Как правило, поломка наружного блока вызвана выходом из строя механики прибора или же его электронной системы.

В первую группу можно включить неисправности холодильного модуля, а во вторую — сбои в работе платы управления и нарушения в электрической цепи.

Поломки механического характера

К ним можно отнести следующие неисправности:

• наружный блок кондиционера промерз;
• появились нехарактерный для работы шум и вибрация;
• обдувание теплообменника происходит в недостаточной мере;
• на платах появились масляные подтеки.

Есть и другие причины обмерзания наружного модуля, причем это происходит не только в зимний период, но и летом.

В системе может содержаться избыточное количество хладагента, воздуха или влаги. Возможно, оказались забитыми капиллярные трубки или же прибор нуждается в профилактической очистке (заменяются фильтры, промываются панели обоих блоков, удаляется грязный налет с вентилятора и теплообменника).

Зачастую встречается неправильная длина трубопровода из меди. Также может наблюдаться нехватка или повышенное содержание фреона.

Неполадки в электронике

Не менее серьезная проблема — сбой в работе платы управления. Обычно о нем сигнализируют специальные коды и лампы на светодиодах. Они установлены на корпусе внутреннего блока.

При сгорании платы может начать дымиться наружный блок. Хотя такое явление, как правило, говорит о перегорании электрического двигателя, компрессора или же вентилятора. Если же наружный блок дымит при обогревании в зимний период, то это может быть сигналом не возгорания, а размораживания теплообменника. В этом случае за дым может быть принят пар.

Вне зависимости от степени сложности поломки, нужно сразу отключить прибор от электропитания и обратиться в сервис по ремонту.

Модели наружных блоков

Модели наружных блоков представлены разными фирмами. В сегменте имеются устройства различных размеров и мощностей. Каждый агрегат обладает своими технологическими особенностями. Размер наружного блока кондиционера также может быть разным. Для примера рассмотрим две модели от разных фирм-производителей.

Модель Mitsubishi Electric MXZ-8B140VA

Наружный блок кондиционера Mitsubishi Electric MXZ-8B140VA произведен всемирно известной японской фирмой. Он предназначен для охлаждения и обогревания воздуха в помещениях, площадь которых составляет 140 кв. м. Это наружный модуль мультизональной системы кондиционера с регуляцией инверторного типа. Агрегат обладает высоким уровнем производительности.

Внутренние блоки в такой конфигурации работают в независимом друг от друга режиме, за исключением одновременного функционирования при охлаждении и обогреве.

Особенности системы

Наружный блок кондиционера Mitsubishi обладает:

• охлаждающим режимом;
• осушением;
• вентилированием воздуха;
• режимом на автоматической основе.

Наружный блок обладает современным элегантным дизайном.

Модуль может обслужить от 2 до 8 внутренних блоков различной конфигурации, которые составляют основу мультизональной сплит-системы.

Инверторная регуляция производительности служит гарантом быстрого выхода агрегата на нужный режим и последующего замедления скорости вращения компрессора. Это дает возможность экономить электроэнергию без ухудшения качества работы агрегата.

Аппарату присущ низкий уровень шума и вибрации. В нем использованы оптимизированные стабилизаторы, которые обеспечивают равномерное и плавное распределение воздушных масс. Это позволяет свести на нет соприкосновение воздуха с вентилятором, и, следовательно, добиться снижения шума при работе.

Кондиционер отличается высоким уровнем эффективности при работе в режиме охлаждения. Эта функция применима для особенных условий пользования. Например, для охлаждения помещения зимой.

Основным показателем агрегата является его высокий уровень энергоэффективности, достигаемый плавной регуляцией работы теплообменника.

Модель наружного блока от производителя Daikin

Он отличается следующими показателями:

• Наружный модуль Daikin RXYQ-T обладает особой схемой управления температуры хладагента, что обеспечивает настройку VRV в индивидуальном порядке. Это обеспечивает максимальное удобство, а также повышает сезонную эффективность.
• Применение переменных показателей температуры хладагента дает возможность повысить сезонную эффективность до 28%.
• Высокий уровень комфорта, отсутствие холодных сквозняков при низкой температуре воздуха на выходе обеспечивается благодаря применению переменной температуры хладагента и технологии инвертора.
• Конфигурационное устройство VRV осуществляет точные настройки и ввод в эксплуатацию.
• Интегрированная схема в системе регуляции температуры в помещении обеспечивает поступление свежего воздуха. Также систему отличает очень простая установка, автоматическая заправка и тестирование.
• Наличие дисплея на наружном блоке позволяет получить информацию о возможных сбоях в работе агрегата, проверить его параметры и функциональность.
• Высокий показатель статичного давления дает возможность монтировать наружный блок в помещении.
• Широкий сегмент наружных агрегатов делает возможным подключение стильных блоков бытовой серии Daikin Emura, Nexura и др.
• Гибкость установки системы обеспечивается длиной трасс (максимальный показатель суммы до 1000 м).
• Перепад высот между внутренними модулями повышен до 30 м, что делает область применения агрегата более широким.
• Система вводится в эксплуатацию поэтапно.

Техническое название кондиционера – сплит-система (от английского слова «разделять»). Она состоит из нагнетающего воздух внешнего блока и испарительного внутреннего. Для охлаждения воздуха в помещении нужно выполнить не только монтажные работы, но и подключение кондиционера к электрической сети. Особенности этого процесса зависят от мощности устройства.

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:

• внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
• осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
• протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
• проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

• распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
• розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
• прокладка провода идет только по горизонтали и по вертикали;
• при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

• между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
• прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
• от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

• категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
• не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм 2 .

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

• через розетку для однофазных бытовых приборов;
• от отдельной линии в основном для промышленных устройств.

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

• подготовить материалы и инструменты;
• изучить схемы в инструкции;
• проложить и подключить межблочные кабели (об этом писалось выше);
• установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм 2 , при мощности 3-5 кВт необходимо сечение 2,5 мм 2 . Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.
