Или коттеджа нет необходимости объяснять, что представляет собой чердак. Зачастую планировка внутреннего пространства не позволяет оборудовать стационарную лестницу для подъема в названное помещение. Это обстоятельство обусловлено редким посещением, кражей квадратуры и загромождением интерьера. Безусловно, многие скажут, что неплохо справляются стремянкой, однако регулярные походы за этим приспособлением, а также его шаткость, заставляют многих хозяев задуматься над возведением компактной лестничной конструкции. Для решения поставленной задачи необходимо разобраться в многообразии типов названного элемента и выяснить, как сделать лестницу на чердак, не прибегая к помощи специалистов и не изводя огромное количество средств.

Общие правила возведения чердачных лестниц

При обустройстве конструкций такого типа важно знать ряд основных рекомендаций и советов профессионалов, которые впоследствии помогут быстро и качественно выполнить работу по сборке, а также обеспечить надежное функционирование в течение значительного периода эксплуатации. Главные из них:

• ширина лестницы не более 65 см;
• высота не более 3 м;
• оптимальное число ступенек – до 15 шт.;
• расстояние между ступенями не более 19 см;
• толщина ступени от 2 до 2,2 см;
• классический угол наклона от 60 до 75°;
• конструкция изготавливается с запасом на больший вес;
• положение ступенек в момент открытия должно быть строго параллельно полу;
• стандартные габариты люка – 120×60 или 120×70 см.

Соблюдение всех перечисленных требований к обустройству лестницы в мансардное помещение , позволит выполнить работу с надлежащим качеством и упором на долговечность функционирования, а также исключит чрезмерные потери тепла в зимние периоды времени.

Оптимальным решением при обустройстве исследуемой конструкции, позволяющим учесть все бытовые аспекты, является изготовление складной лестницы. Этот вид может возводиться как в наружном исполнение, так и во внутреннем. Единственное принципиальное отличие заключается в том, что последний вариант более комфортный в эксплуатации, поскольку исключена необходимость выхода на улицу, которая остро дает о себе знать в холодное время года. Вдобавок к этому, во внутреннем варианте она защищена от воздействий со стороны внешних факторов и является некой прокладкой между холодными потоками воздушных масс чердака и прилегающей комнаты.

В ассортиментах современных магазинов представлено множество вариантов исполнения лестницы, однако целесообразнее выделить наиболее распространенные типы:

• ножничный – представляет собой лестницу, выполненную из металла и представляющую собой в сложенном виде некое подобие гармони;
• складной (выдвижной) – включает в себя несколько выдвижных секций, которые по мере открытия складываются в цельную конструкцию благодаря шарнирным механизмам и петлям;
• телескопический – состоит из нескольких лестничных пролетов, которые в момент сборки укладываются один на другой (в качестве первоосновы такой конструкции обычно используется алюминий).

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

• пила или электролобзик;
• дрель или шуруповерт с набором бит;
• рулетка;
• саморезы по дереву;
• анкера, уголки и навесные крючки;
• цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
• 4–6 петель карточного типа;
• брус с толщиной 3–4 см.

Разнообразие этого элемента позволяет владельцу жилья не сильно привязываться к традиционным способам и подобрать оптимальный для себя тип в зависимости от доступной квадратуры, интерьера и других важных характеристик. Однако при небольшом строительном опыте самостоятельно изготавливать лестничную конструкцию для чердака целесообразнее проводить простыми доступными способами, которые представлены навесным и складным видами.

Навесной вид

Названный вид лестницы с легкостью можно изготовить за 3–4 часа. Для его изготовления достаточно взять два бруса сечением 50×50 и длиной от 70 до 100 см. Один из брусков прикрепляем к стене, непосредственно под оборудованным люком с помощью дюбель-гвоздей или саморезов, а второй – на нижних точках опорах лестницы. Далее от верхнего края подготовленной деревянной лестницы отмеряем 2/3 и делаем распил. Затем эти составные части и верхушку с верхним опорным брусом скрепляем при помощи петель. Конструкция готова, остается только в месте складывания нижней секции оборудовать в стене крючок для того, чтобы лестница была надежно зафиксирована на стене.

Нелишним мероприятием будет осуществить усиление верхней опорной перегородки стальными уголками или анкерами, поскольку большая часть нагрузки будет приходиться именно на этот элемент.

Обустраивая складную лестницу, в качестве основы можно выбрать классическую деревянную лестницу, распиленную на несколько составных частей. Для этого потребуется взять 2 бруска с длиной, обеспечивающей проход в чердачный люк, и закрепить их на верхнем и нижнем краях заготовленной конструкции соответственно посредством петель и гвоздей. Далее надлежит отмерить сверху вниз по 1/3 от общей длины и сделать распилы. Составные части также скрепляются посредством карточных петель.

Для того чтобы избежать самопроизвольного раскрывания получившейся лестницы, следует оборудовать брусок, расположенный на верхнем крае конструкции, крючком.

Перед осуществлением фиксации петельных приспособлений дополнительно проверьте правильность раскрывания всех составных частей. Нелишним будет установить с обратной стороны лестницы лист фанеры, таким образом, чтобы при закрытии лестница полностью складывалась в промежуток между люком и общей поверхностью потолка.

Фото складной деревянной конструкции

На фотографиях представлена последовательность изготовления складной лестницы для чердака:

В заключение хотелось бы отметить, что самостоятельное обустройство вспомогательных конструкций испокон веков было предметом внимания большинства хозяев частных домов. Придерживаясь общих правил строительства и следуя представленным простым рекомендациям, без труда можно выполнить прекрасную лестницу на чердак, не затратив на это много средств.

Видео

В предоставленном видеоамтериале, состоящем из двух частей, подробно рассказывается об изготовлении чердачной лестницы:

Фото

На фотографиях представлены различные варианты чердачных лестниц:

Схемы

Если вы решите сделать лестницу самостоятельно, то ниже приводится ряд схем, которые можно взять за основу своей конструкции:

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Преимущества и недостатки складных лестниц

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.


Поверьте, на практике все окажется намного проще!

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

1. По месту установки:
   • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренние – размещаются в доме.
2. По конструкции:
   • монолитные – винтовые или маршевые;
   • переносные – приставные, стремянки;
   • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

• угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней – 13-15 штук;
• длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
• удобное для передвижения расстояние между ступенями – 19,3 см;
• лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
• безопасная толщина ступенек составляет 1,8-2,2 см;
• горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

• шуруповерт;
• рулетка;
• ножовка.

Материалы:

• деревянные бруски размером 2х3 см;
• карточные петли;
• саморезы;
• крючок с петлей.

1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

В большинстве случаев чердак используется достаточно редко. По этой причине установка массивной стационарной лестницы – далеко не идеальный вариант. Более практичное решение – это складная лестница на чердак, небольшие размеры которой позволяют максимально сэкономить свободное пространство.

В сравнении со стационарными моделями, складные чердачные лестницы обладают следующими преимуществами:

Среди недостатков стоит выделить следующие моменты:

• Сложность в изготовлении. Некоторые модели довольно трудно сделать своими руками. Для этого потребуются сложные и точные расчёты, инструменты, а также соответствующие навыки.
• Отсутствие достаточного комфорта при использовании. Подниматься или спускаться по лестнице с большим углом наклона не слишком удобно, да и поднимать массивные предметы по таким конструкциям – не самый разумный вариант.
• Невысокая грузоподъёмность. Большинство моделей не выдерживают вес больше 150 кг.

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

• ножничные;
• телескопические;
• секционные;
• откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами. Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами. После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию. В качестве отрицательных моментов стоит выделить:

• высокие требования к свободному пространству;
• «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
• массивность конструкции.

Используемый материал

Материал играет важную роль для раскладных лестниц. С одной стороны, он должен быть прочным, с другой – иметь минимальную стоимость. Этим требованиям в полной мере отвечают лишь 2 материала – дерево и металл.

Деревянные изделия в основном изготавливаются из хвойных пород дерева, например, сосны. Такие модели обладают хорошей надёжностью и небольшой ценой. Кроме того, для создания деревянных лестниц не требуется специфических навыков или сложного оборудования. В качестве недостатков же стоит выделить следующие моменты:

• массивность изделия;
• довольно низкая грузоподъёмность (максимальный вес – 100 кг);
• небольшой срок службы.

Гораздо чаще встречаются металлические лестницы из алюминия и стали, которые ничем не уступают деревянным аналогам. В частности, к плюсам таких изделий относится:

• приемлемая стоимость;
• хорошая грузоподъёмность (до 200 кг, в зависимости от типа конструкции);
• высокая устойчивость к ржавчине и механическим воздействиям;
• долговечность;
• малый вес (у алюминиевых);
• высокая прочность.

Единственный недостаток металлических разновидностей – это сложность самостоятельного изготовления. Для работы потребуются знания по сварке и соответствующее оборудование.

Важные моменты

Любая лестница, вне зависимости от её типа, должна быть максимально удобной для использования. Поэтому при выборе или проектировании изделия, рекомендуется учитывать следующие параметры:

• оптимальная ширина пролёта – 60-70 см (без учёта несущих балок);
• рекомендуемый угол наклона конструкции – 45-60 градусов, максимальный – 75 градусов;
• среднее количество ступеней – 15 шт.;
• толщина ступенек – 2 см (± 2 мм);
• «шаг» ступеней – 17-22 см (ступеньки должны располагаться на равноудалённом друг от друга расстоянии на протяжении всего лестничного пролёта);
• при частом использовании лестницы, ширину проступи (горизонтальной части ступеньки), следует делать не менее 20 см;

Также следует обратить внимание на другие важные моменты:

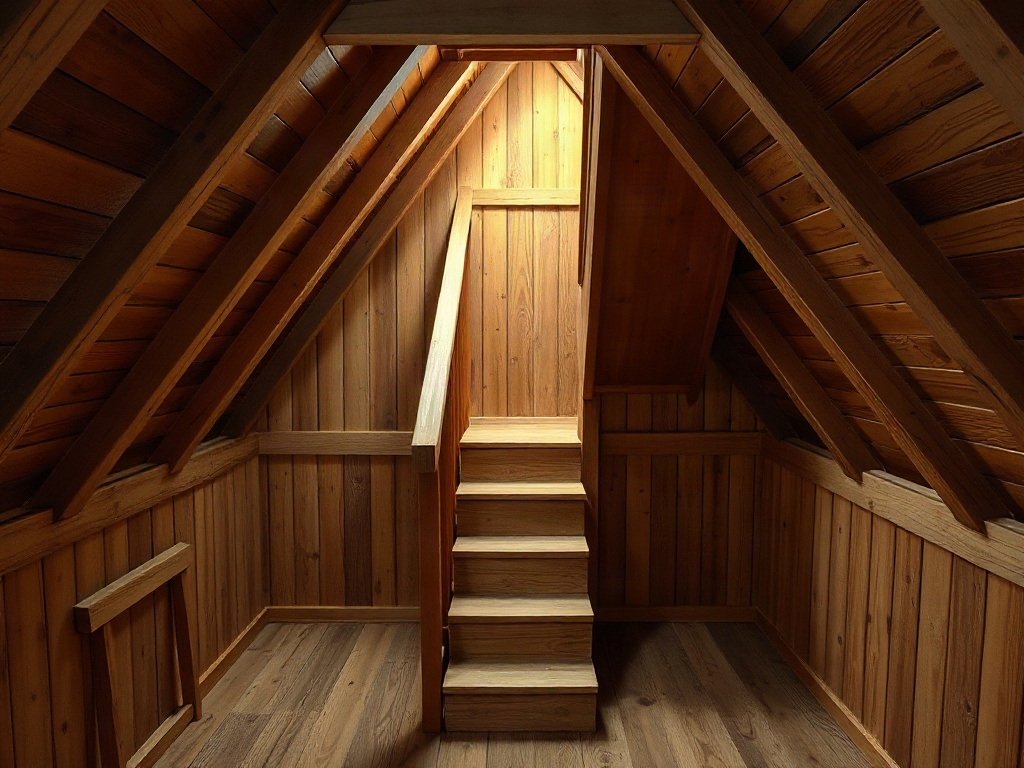

• мансардные лестницы не должны быть выше 3 м, иначе существенно возрастает риск травматизма;
• на металлические ступени рекомендуется поставить противоскользящие накладки;
• деревянные модели не стоит устанавливать в слишком сухих или влажных помещениях (снижается срок службы);
• крепления и механизмы должны надёжно соединять секции изделия;
• рекомендуется время от времени смазывать механизмы конструкции.

Изготовление складной лестницы своими руками

Процесс создания лестничной конструкции не отличается особой сложностью. Но для большего удобства, его следует разделить на 2 этапа:

• подготовка к работе;
• изготовление лестницы.

Подготовительный этап

Изготовление лестницы начинается с проектирования – проведения замеров и создания чертежа. Схему рекомендуется выполнять в трёх проекциях: вид спереди, сверху и сбоку.

Важно! При этом конструкцию на чертеже следует отобразить в «расправленном» состоянии.

Также чертёж должен соответствовать следующим требованиям:

• на проекции сверху следует начертить план помещения, на котором отметить месторасположение лестницы;
• для большей наглядности, размеры элементов рекомендуется указывать в отдельных сносках;
• металлические детали отображают диагональными линиями, деревянные – завитушками (имитация деревянных «колец»).

После подготовки чертежа, закупаются необходимые материалы. Когда всё готово, стоит подготовить инструментарий. Так, для работы потребуется:

• электрическая или ручная пила;
• дрель;
• свёрла различного диаметра;
• саморезы по дереву.

Для изготовления металлической лестницы необходимы следующие инструменты:

• сварочный аппарат;
• ножовка по металлу;
• дрель со свёрлами по металлу;
• крепёжные элементы.

Чтобы конструкция могла складываться, необходимо приобрести металлические карточные петли.

Выполнение работ

Сам же процесс изготовления и монтажа довольно прост. К примеру, двухсекционная складная чердачная лестница изготавливается следующим образом:

1. несущие балки разделяются на 2 части (и длины) и соединяются с помощью металлических петель;
2. в каждой несущей балке делаются пазы для ступеней;
3. в сделанные отверстия вставляются ступеньки;
4. снизу несущих балок надеваются резиновые накладки;
5. в стене под проёмом на чердак крепится деревянный брусок;
6. верхняя часть () конструкции с помощью петель соединяется с бруском;
7. нижняя часть () прижимается к стене и крепится на крючке.

Делаем складную лестницу

Порядок изготовления раскладной лестницы откидного типа совершенно иной:

1. первая тетива жёстко закрепляется на стене под необходимым углом;
2. на ней делается разметка первой ступени (шириной 12 см);
3. проводятся 2 линии, параллельные граням несущей балки;
4. отмечается линия, перпендикулярная концу первого отрезка;
5. от перпендикулярной отметки делается отступ вправо на 1 см и проводится вертикальная линия;
6. сделанная разметка отмечает начало второй ступеньки (таким же образом отмечаются следующие ступени);
7. разметка переносится на вторую тетиву;
8. с помощью петель ступени крепятся на несущие балки (на стационарной тетиве они должны подниматься, на подвижной – опускаться вниз);
9. к подвижной тетиве крепится петля и в соответствующем месте на стене для неё устанавливается крючок.

Пример откидной лестницы на чердак

Складные лестницы для чердака обретают всё большую популярность в странах СНГ. Этому способствует низкая стоимость, простота монтажа и, главное, компактность изделий. Однако стоит учитывать, что в сравнении с обычными конструкциями, пользоваться раскладными лестницами менее удобно.

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками
