С помощью канализационных очистных сооружений осуществляется отвод хозяйственных, атмосферных и промышленных стоков. Ошибки в их проектировке и строительстве чреваты многими негативными последствиями.

Как работает канализация

Состоят локальные очистные сооружения канализации из ряда отдельных модулей.

Несмотря на то, что набор блоков может отличаться, алгоритм работы у всех систем одинаковый:

1. Вначале поступившие внутрь стоки проходят механическую очистку. Это позволяет извлечь крупные частицы минерального и органического происхождения. Приспособления применяются самые простые – решётки и сита. Чтобы отфильтровать менее крупные фракции (стеклянный бой, песок, шлак), используются песколовки. Благодаря мембранным приспособлениям достигается более тщательная чистка. Отстойник позволяет выявить взвешенные компоненты – в основном речь идет о минеральных примесях.

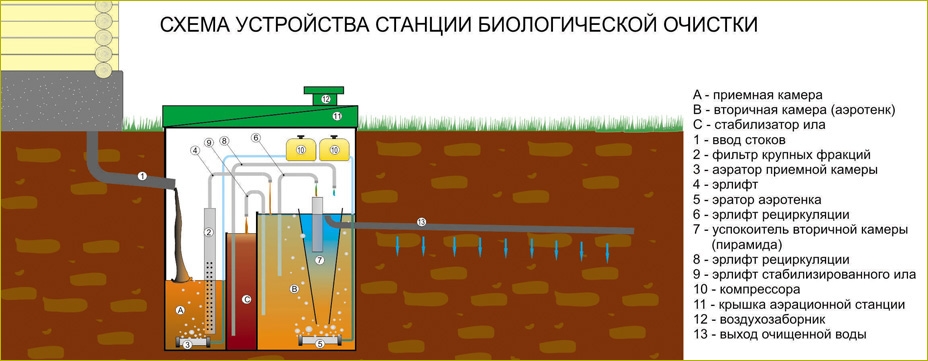

2. Далее в работу вступают очистные сооружения биологической очистки. Чтобы разложить органические соединения на отдельные компоненты, используют бактерии повышенной активности. Жидкие составляющие проходят через биофильтр, что позволяет получить ил и газообразные соединения.
3. Последним этапом работы локальных канализационных очистных сооружений является обеззараживание отходов химическим путем. Выходящая наружу жидкость с точки зрения санитарных норм вполне подходит для технического использования.

Разновидности канализационных систем

Разработка местных очистных сооружений осуществляется до того, как будут проводиться основные строительные мероприятия. Перед началом проектирования проводится подбор наиболее оптимальной системы, учитывая ее назначение, характер стоков и их объем.

Давайте рассмотрим, как устроена канализация в городе . В настоящее время существуют следующие виды очистных сооружений:

• Локальные.
• Индивидуальные (автономные).
• Блоки и модули.

Локальные очистные сооружения

Локальный тип очистных сооружений позволяет собирать и очищать стоки на отдельных объектах. В зависимости от типа обслуживаемых зданий, локальные системы делятся на хозяйственно-бытовое и промышленные. Традиционное устройство очистных сооружений предусматривает постепенное снижение скорости сточных вод по мере их удаления от точки сброса. При этом твердые фракции постепенно выпадают в осадок, образуя на дне трубы налет. Для удаления оставшихся примесей используются системы доочистки.

Принцип работы очистных сооружений канализации классического типа подразумевает наличие достаточно габаритных ёмкостей (или – отстойников). Они нужны для отстаивания отходов. Подобные системы очистных сооружений практически не применяются для оснащения небольших частных построек. Как показал опыт эксплуатации локальных очистных сооружений, что эти конструкции больше всего подходят для небольших населенных пунктов, в которых отсутствуют централизованные канализационные магистрали.

Септики

Данные приспособления широко применяются при устройстве очистных сооружений канализации автономного типа. Как правило, речь идет о загородных домах. Важно понимать принцип работы автономной канализации , если вы собираетесь ее самостоятельно делать или обслуживать.

Сами конструкции представляют собой пластиковые баки, и обладают целым рядом полезных качеств:

• Небольшой вес. Это облегчает транспортировку и монтаж септиков. При этом не требуются никакая подъемная спецтехника.
• Стойкость по отношению к агрессивным средам. Содержащиеся внутри стоки не повреждают емкости.
• Инертность к коррозии. Засыпанный землей септик не ржавеет.
• Хорошие прочностные характеристики.

Производители септиков предоставляют инструкцию, из чего состоят очистные сооружения. Внутри емкости может быть различное количество секций, каждая из которых выполняет отдельную функцию. Это могут быть отстойники, биологические или механические фильтры. Септиками обычно комплектуются приватные очистные сооружения. Они очень просты в обслуживании и эксплуатации, демонстрируя отличную долговечность. Схема канализации может быть полностью автономной. Для улучшения степени очищения отходов в состав конструкция очистных сооружений вводят дополнительные секции. Наиболее популярный вариант – фильтрационные и аэрационные поля.

Аэротенки

Эти приспособления входят в состав габаритных промышленных очистных сооружений канализации. Их функция состоит в переработке заводских и фабричных отходов. Аэротенки представляют собой емкости больших объемов, в которых вода перемешивается с активным илом.

Чтобы повысить скорость реакции, жижу обогащают кислородом. Бывают случаи, когда аэротенки включаются в состав автономных канализаций загородных построек. Для этих целей были разработаны портативные баки, которые для удобства устанавливают внутри септиков. Для повышения эффективности аэротенков их могут комплектовать специальными уловителями, позволяющими выводить из отходов жир и нефтепродукты.

Биологические фильтры

В составе канализационных конструкций часто присутствуют биологические фильтры. Как правило, речь идет о встроенных элементах. Биофильтрами обычно усиливают локальные очистные системы. Основным активным веществом для биологической фильтрации выступают специальные бактерии, благодаря которым существенно убыстряется процесс разложения отходов. В результате получается достаточно чистая вода, в составе которой отсутствуют вредные для окружающей среды компоненты. Ее разрешается сливать в грунт или ближайший водоем.

Ливневки

Целью очистных сооружений является выведение из стоков вредных примесей неорганического и органического характера. После этого отфильтрованную воду разрешается применять для полива городов и полей. Сбор, транспортировка и очищение талых и дождевых вод осуществляется посредством ливневой канализационной системы. Традиционные канализационные магистрали для этих целей не предназначены.

Благодаря ливневой системе очистных сооружений канализации достигается защита фундаментов, дорожных покрытий и газонов. Если все сделать правильно, приусадебная территория не будет подтапливаться весной и во время сильных дождей. Излишки воды посредством системы желобов и труб отводятся внутрь общего коллектора. Согласно нормативам, ливневку необходимо монтировать ниже уровня промерзания замели, чтобы она смогла бесперебойно функционировать в любое время года. В состав системы входят фильтры для устранения мелких фракций (песка, частиц стекла, каменной крошки и т.п.). Как результат, коллектор принимает очищенную воду.

В тех случаях, когда необходима более тонкая очистка стоков, водные очистные сооружения дополняются сорбционными модулями и фильтрами удаления нефтепродуктов. Это позволяет добиться такого уровня чистоты отходов, что готовую жидкость можно будет сливать в водоемы или использовать для орошения огородов и клумб. Обслуживание ливневых конструкций подразумевает периодическую замену фильтрационных картриджей.

Автономные системы

По своей конструкции автономные канализационные системы очень похожи на локальные очистные сооружения. Хотя определенные отличия, безусловно, имеются. К этому виду очистных сооружений сточных вод относят септики и емкости для аккумуляции отходов. Вначале сточные воды накапливаются внутри системы, а после проходят процедуру фильтрации.

Блоки и модули

Благодаря блочным и модульным разновидностям очистных сооружений достигается более глубокая очистка отходов. Как правило, конструкциями данного типа оснащаются заводы, фабрики и промышленные цеха.

Использование блоков и модулей позволяет достигать следующих целей:

• Высокое качество итогового результата очистки.
• Уменьшение процента иловых отложений в очищенной воде.
• Защита окружающей среды от вредного воздействия.
• Возможность повторного использования очищенной воды.

Блочные и модульные системы превосходят простейшие очистные сооружения в плане эффективности и производительности. Их потенциала вполне хватает, чтобы обслуживать все дома в районе. Блоки и модули хорошо справляются с температурными колебаниями, и могут применяться в местностях с суровым климатом.

Какой вариант лучше

Для того, чтобы определиться с разновидностью очистной системы, рекомендуется ориентироваться на следующие критерии:

1. Суммарный объем стоков, вырабатываемый данным объектом в течении суток.
2. Где находятся очистные сооружения – под землей или на ее поверхности. Местности с высоким уровнем подземных вод требуют использования поверхностных коммуникаций.
3. Из чего состоят очистные сооружения: перечень отдельных секций обычно содержится в сопроводительной инструкции.
4. Специфика монтажа очистных сооружений. Для самостоятельной установки более всего подходят пластиковые септики.

Отдельные разновидности работают в полностью автономном режиме. Другие модели очистных сооружений нуждаются в электрическом питании. По ходу сооружения необходимо учитывать существующие санитарные нормативы. Те конструкции, которые обслуживаются ассенизаторской машиной, нуждаются в обустройстве свободного подъезда.

Специфика проектирования

В процессе составления проекта очистных конструкций обязательно просчитываются все риски, способные повлиять на эффективность системы. Учета требует и существующая законодательная база, где прописаны все основные требования по защите природной среды. Очистные сооружения разрешается размещать исключительно в пределах санитарно-защищённых зон.

По ходу работы над проектом следует иметь в виду следующие моменты:

• Габариты и объём системы.
• Наиболее подходящая модель.
• Глубина прохождения грунтовых вод.
• Уровень промерзания земли на участке.
• Производительность модуля.
• Тип очищающих приспособлений.
• Специфика монтажных мероприятий.

Во избежание претензий со стороны санитарно-разрешительных инстанций, следует обзавестись рядом документов:

• Договором о приобретении или аренде земли.
• Чертежом установки коммуникаций и блоков системы.
• Результатами проверок и инспекций.
• Техническими условиями эксплуатации водных ресурсов.
• Информацией о количестве расхода воды.
• Подробным описанием очистных сооружений.

Любое нарушение санитарных предписаний чревато денежными и административными взысканиями.

Современная экология, увы, оставляет желать лучшего – все загрязнения биологического, химического, механического, органического происхождения рано или поздно проникают в почву, водоемы. Запасы «здоровой» чистой воды с каждым годом становятся все меньше, в чем играет определенную роль постоянное использование бытовой химии, активное развитие производств. В стоках содержится огромное количество токсичных примесей, удаление которых должно быть комплексным, многоуровневым.

Для водоочистки используются разные методы – выбор оптимального осуществляется с учетом типа загрязнений, желаемых результатов, имеющихся возможностей.

Самый простой вариант – . Она направлена на выведение нерастворимых компонентов, которые загрязняют воду – это жиры, твердые включения. Сначала стоки проходят через решетки, потом сита и попадают в резервуары-отстойники. Мелкие компоненты осаждают песколовки, нефтепродукты – бензомаслоуловители, жироловки.

Более совершенный способ очистки – мембранный. Он гарантирует максимально точное удаление загрязнений. предполагает применение соответствующих организмов, которые окисляют органические включения. В снове методики лежит естественная очистка водоемов и рек за счет их населения полезной микрофлорой, удаляющей фосфор, азот и другие лишние примеси. Биологический метод очистки может быть анаэробным и аэробным. Для аэробной нужны бактерии, жизнедеятельность которых невозможна без кислорода – устанавливаются биофильтры, аэротенки, заполненные активным илом. Степень очистки, эффективность выше, чем для биофильтром очистки стоков. Анаэробная очистка доступа кислорода не требует.

Предполагает применение электролиза, коагуляции, а также осаждение фосфора металлическими солями. Дезинфекцию проводят путем ультрафиолетового облучения, обработкой хлором, озонированием. Дезинфекция ультрафиолетовым облучением – намного более безопасный и эффективный метод, чем хлорирование, поскольку он проводится без образования токсичных веществ. УФ-излучение губительно для всех организмов, поэтому уничтожает всех опасных возбудителей. Хлорирование основывается на способности активного хлора воздействовать на микроорганизмы и уничтожать их. Существенный недостаток метода – образование хлорсодержащих токсинов, канцерогенных веществ.

Озонирование предполагает обеззараживание сточных вод озоном. Озон – это газ с трехатомной молекулярной структурой, сильный окислитель, который убивает бактерии. Методика дорогая, применяется с выделением кетонов, альдегидов.

Термическая утилизация оптимально подходит для обработки технологических сточных вод, если другие методики не эффективны. На современных очистных комплексах сточные воды проходят многосоставную поэтапную очистку.

Очистные сооружения сточных вод: требования к системам очистки, виды очистных сооружений

Всегда рекомендована первичная механическая очистка, затем биологическая обработка, доочистка и дезинфекция стоков.

• Для проведения механической очистки применяются стержни, решетки, песколовки, усреднители, отстойники, септики, гидроциклоны, центрифуги, флотационные установки, дегазаторы.
• Илосос – специальное приспособление для очистки воды активным илом. Другие составляющие системы биоочистки – биокоагуляторы, илососы, аэротенки, фильтры, вторичные отстойники, илоотделители, поля фильтрации, биологические пруды.
• В рамках доочистки используется нейтрализация, фильтрация стоков.
• Дезинфекция, обеззараживание производятся хлором, электролизом.

Что подразумевается под сточными водами?

Сточные воды представляют собой загрязненные производственными отходами водные массы, для удаления которых с площадей населенных пунктов, предприятий промышленности применяются соответствующие канализационные системы. Также к стокам относятся воды, образовавшиеся в результате выпадения осадков. Органические включения начинают массово гнить, что вызывает ухудшение состояния водоемов, воздуха, приводит к массовому распространению бактериальной флоры. Важными задачами водоочистки по этой причине является организация водоотвода, очистка стоков, предотвращение нанесения активного вреда экологии, здоровью людей.

Показатели степени очистки

Уровень загрязнения стоков рассчитывать нужно с учетом показателя концентрации примесей, выражающейся как масса на единицу объема (г/м3 или мг/л). Стоки бытового типа – однообразная в отношении состава формула, концентрация загрязняющих веществ зависит от расходуемого объема водных масс, а также нормативов потребления.

Степени и типы загрязнения бытовых стоков:

• нерастворимые, в них образуются крупные взвеси, одна частица не может быть больше 0.1 мм в диаметре;
• суспензии, эмульсии, пены, размеры частичек которых могут составлять от 0.1 мкм до 0.1 мм;
• коллоиды – размеры частиц в диапазоне 1 нм-0.1 мкм;
• растворимые с молекулярно-дисперсными частицами, размеры которых составляют не более 1 нм.

Также загрязнители делятся на органические, минеральные, биологические. Минеральные – это шлаки, глина, песок, соли, щелочи, кислоты, пр. Органика – растительная или животная, а именно остатки растений, овощей, плодов, растительные масла, бумага, фекалии, частички тканей, клейковина. Биологические примеси – микроорганизмы, грибки, бактерии, водоросли.

Примерные пропорции загрязняющих веществ в бытовых стоках:

• минеральные – 42%;
• органические – 58%;
• взвеси – 20%;
• коллоидные примеси – 10%;
• растворяемые вещества – 50%.

Состав промышленных стоков, уровень их загрязнения – показатели, которые варьируются с учетом характера конкретного производства, условий использования стоков в технологическом процессе.

На атмосферные стоки влияют климат, рельеф территории, характер застроек, тип покрытия дорожного полотна.

Принцип действия систем очистки, правила их установки и обслуживания. Требования к системам очистки

Водоочистные сооружения должны обеспечивать заданные эпидемические и радиационные показатели, иметь сбалансированный химический состав. Вода после попадания на сооружения водоочистки проходит комплексное биологическое, механическое очищение. Для удаления мусора стоки пропускают через решетку со стержнями. Очистка является автоматической, также каждый час операторы проверяют качество удаления загрязнений. Есть самоочищающиеся новые решетки, но стоят они дороже.

Для осветления задействуются осветлители, фильтры, отстойники. В отстойниках, осветлителях вода перемещается очень медленно, в результате чего взвешенные частицы начинают выпадать с образованием осадка. Из песколовок жидкость направляется к первичным отстойникам – тут также оседает минеральные примеси, легкие взвеси поднимаются на поверхность. Осадок получается на дне, фермой со скребком он сгребается в приямки. Всплывшие вещества направляются в жироловку, оттуда в колодец и откатываются.

Осветленные водные массы направляются в латки, затем в аэротенки. На этом механическое удаление примесей можно считать завершенным – приходит черед биологического. В состав аэротенков входит 4 коридора, в первый по трубкам подается ил, и вода приобретает коричневый оттенок, продолжая активно насыщаться кислородом. В иле обитают микроорганизмы, которые тоже очищают воду. Затем вода подается на вторичный отстойник, где отделяется от ила. По трубам ил идет в колодцы, оттуда насосы перекачивают его в аэротенки. Вода заливается в резервуары контактного типа, где ранее проходила хлорирование, но теперь уже транзитом.

Получается, что при первичной очистке вода просто заливается в сосуд, настаивается и сливается. Но именно это позволяет удалять большую часть органических примесей при минимальных финансовых затратах. Вода после того, как покидает первичные отстойники, переходит на другие сооружения водоочистки. Вторичное очищение предполагает устранение остатков органики. Это биологический этап. Основные типы систем – активный ил, капельные биологические фильтры.

Принцип работы комплекса очистки сточных вод (общая характеристика водоочистных сооружений)

По трем коллекторам из города грязная вода подается на механические решетки (оптимальный зазор составляет 16 мм ), проходит через них, самые крупные загрязняющие частицы при этом оседают на решетке. Очистка автоматическая. По гидроэлеваторам следуют минеральные примеси, имеющие значительную массу по сравнению с водой, после гидроэлеваторы откатываются на пусковые площадки.

После выхода из песколовок вода поступает в первичный отстойник (всего их 4). Всплывшие вещества подаются в жироловку, от жироловки уже в колодец и откатываются. Все описанные в данном разделе принципы работы справедливы для очистных систем разных типов, но могут иметь определенные вариации с учетом особенностей конкретного комплекса.

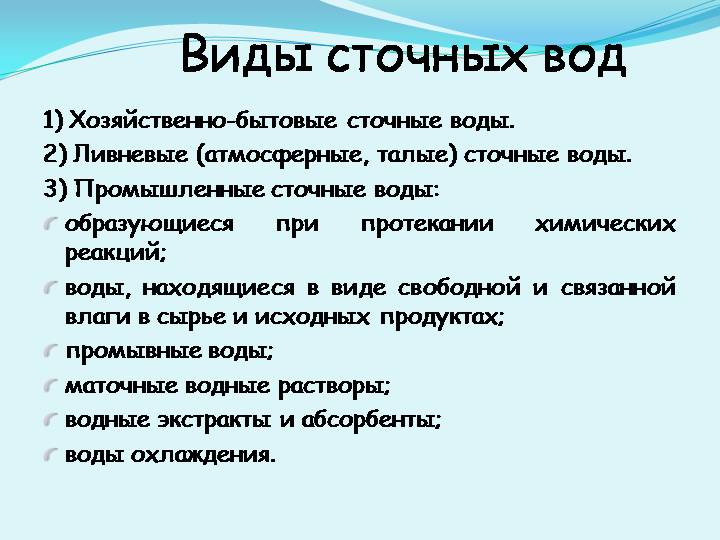

Важно: виды сточных вод

Чтобы правильно выбрать систему очистки, обязательно учитывайте тип сточных вод. Доступные варианты:

1. Хозяйственно-фекальные или бытовые – они удаляются из туалетов, ванных комнат, кухонь, бань, столовых, больниц.
2. Промышленные, производственные, задействуемые в ходе выполнения разнообразных технологических процессов вроде промывания сырья, продукции, охлаждения оборудования, откачанные при добыче полезных ископаемых.
3. Атмосферные сточные воды, включая дождевые, талые, те, которые остались после полива улиц, зеленых посадок. Основные загрязняющие вещества – минеральные.

The Village продолжается рассказывать, как устроено то, чем горожане пользуются каждый день. В этом выпуске - система канализации. После того как мы нажимаем кнопку смыва на унитазе, закрываем кран и отправляемся по своим делам, водопроводная вода превращается в сточную и начинает свой путь. Чтобы снова попасть в Москву-реку, ей нужно пройти километры канализационных сетей и несколько этапов очистки. Как это происходит, The Village узнал, побывав на городских очистных сооружениях.

По трубам

В самом начале вода попадает во внутренние трубы дома диаметром всего 50–100 миллиметров. Дальше идет по сети чуть шире - дворовые, а оттуда - в уличные. На границе каждой дворовой сети и в месте перехода ее в уличную установлен смотровой колодец, через который можно следить за работой сети и прочищать при необходимости.

Протяженность городских канализационных труб в Москве больше 8 тысяч километров. Вся территория, по которой проходят трубы, делится на части–бассейны. Участок сети, который собирает сточную воду из бассейна, называют коллектором. Его диаметр достигает трех метров, это вдвое больше, чем труба в аквапарке.

В основном в силу глубины заложения и естественного рельефа территории вода течет по трубам сама, но в некоторых местах требуются насосные станции, всего в Москве их 156.

Сточная вода поступает на один из четырех очистных сооружений. Процесс очистки непрерывен, а пики гидравлической нагрузки приходятся на 12 часов дня и 12 часов ночи. Курьяновские очистные сооружения, которые находятся около Марьина и считаются одними из самых крупных в Европе, принимают воду с южной, юго-восточной и юго-западной частей города. Стоки из северной и восточной частей города поступают на очистные в Люберцы.

Очистные

Курьяновские очистные сооружения рассчитаны на 3 миллиона кубометров сточных вод в сутки, но поступает сюда только полтора. 1,5 миллиона кубометров - это 600 олимпийских бассейнов.

Раньше это место называлось станцией аэрации, она была запущена в декабре 1950 года. Сейчас очистным 66 лет, и 36 из них здесь проработал Вадим Гелиевич Исаков. Он пришел сюда мастером одного из цехов и стал начальником технологического отдела. На вопрос, рассчитывал ли провести на таком месте всю жизнь, Вадим Гелиевич отвечает, что уже и не помнит, так давно это было.

Исаков рассказывает, что станция состоит из трех блоков по очистке. Кроме того, здесь есть целый комплекс сооружений по обработке осадков, которые образуются в процессе.

Механическая очистка

Мутная и зловонная сточная вода приходит на очистные теплой. Даже в самое холодное время года ее температура не опускается ниже плюс 18 градусов. Сточные воды встречает приемно-распределительная камера. Но что происходит там, мы не увидим: камеру полностью закрыли, чтобы не распространялся запах. Кстати, пахнет на огромной (почти 160 гектаров) территории очистных вполне сносно.

После этого начинается этап механической очистки. Здесь на специальных решетках задерживается мусор, который приплыл вместе с водой. Чаще всего это тряпье, бумага, средства личной гигиены (салфетки, памперсы), а еще пищевые отходы - например, картофельные очистки и куриные кости. «Чего только не встретишь. Бывало, что приплывали кости и шкуры с мясоперерабатывающих производств», - с содроганием говорят на очистных. Из приятного - только золотые украшения, хотя очевидцев такого улова мы не нашли. Лицезреть сорозадерживающую решетку - самая ужасная часть экскурсии. Помимо всякой гадости, в ней застряло много-много кружочков лимонов: «По содержимому можно время года угадывать», - отмечают сотрудники.

Со сточными водами приходит много песка, и, чтобы он не оседал на сооружениях и не забивал трубопроводы, его удаляют в песколовках. Песок в жидком виде поступает на специальный участок, где отмывается технической водой и становится обычным, то есть пригодным для благоустройства. Очистные используют песок для собственных нужд.

Завершается этап механической очистки в первичных отстойниках. Это большие резервуары, в которых из воды удаляется мелкая взвесь. Сюда вода приходит мутной, а уходит осветленной.

Биологическая очистка

Начинается биологическая очистка. Она происходит в сооружениях, которые называются аэротенками. В них искусственно поддерживается жизнедеятельность сообщества микроорганизмов, которые называют активным илом. Органические загрязнения в воде - самая желанная пища для микроорганизмов. В аэротенки подается воздух, который не дает илу осесть, чтобы тот контактировал со сточной водой как можно больше. Так продолжается восемь-десять часов. «В любом естественном водоеме происходят аналогичные процессы. Концентрация микроорганизмов там в сотни раз ниже, чем создаем мы. В естественных условиях это бы длилось недели и месяцы», - говорит Исаков.

Аэротенк представляет собой прямоугольный резервуар, разделенный на секции, в которых сточная вода вьется змейкой. «Если посмотреть в микроскоп, то там все ползает, шевелится, движется, плавает. Заставляем их работать на наше благо», - говорит наш проводник.

На выходе из аэротенков получается смесь очищенной воды и активного ила, которые теперь нужно отделить друг от друга. Эта задача решается во вторичных отстойниках. Там ил оседает на дне, собирается илососами, после чего 90 % возвращается в аэротенки для непрерывного процесса очистки, а 10 % считается избыточным и утилизируется.

Возвращение в реку

Биологически очищенная вода проходит третичную очистку. Для проверки она процеживается через очень мелкое сито, а после сбрасывается в выводной канал станции, на котором стоит блок ультрафиолетового обеззараживания. Обеззараживание ультрафиолетом - четвертый и последний этап очистки. На станции вода делится на 17 каналов, каждый из которых просвечивается лампой: вода в этом месте приобретает кислотный оттенок. Это современный и самый большой в мире подобный блок. Хотя по старому проекту его не было, раньше воду хотели обеззараживать жидким хлором. «Хорошо, что до этого не дошло. Мы бы все живое в Москве-реке погубили. Водоем был бы стерильный, но мертвый», - говорит Вадим Гелиевич.

Параллельно с очисткой воды на станции разбираются с осадком. Осадок из первичных отстойников и избыточный активный ил проходят совместную обработку. Они поступают в метантенки, где при температуре плюс 50–55 градусов почти неделю идет процесс сбраживания. В результате осадок теряет способность загнивать и не выделяет неприятного запаха. Затем этот осадок перекачивается на обезвоживающие комплексы за пределами МКАД. «30–40 лет назад осадок сушился на иловых площадках в естественных условиях. Процесс этот длился от трех до пяти лет, сейчас же обезвоживание мгновенное. Сам по себе осадок - это ценное минеральное удобрение, в советские времена он пользовался популярностью, совхозы с удовольствием его брали. Но сейчас он стал никому не нужен, а за утилизацию станция платит до 30 % от общих затрат на очистку», - говорит Вадим Гелиевич.

Треть осадка распадается, превращаясь в воду и биогаз, что позволяет экономить на утилизации. Часть биогаза сжигается в котельной, а часть направляется на комбинированную теплоэлектростанцию. Теплоэлектростанция - не рядовой элемент очистных сооружений, а скорее полезное дополнение, которое дает очистным относительную энергонезависимость.

Рыбы в канализации

Раньше на территории Курьяновских очистных находился инженерный центр со своей производственной базой. Сотрудники ставили необычные эксперименты, например разводили стерлядь и карпа. Часть рыб жила в водопроводной воде, а часть в канализационной, которая прошла очистку. Сейчас же рыба водится только в сбросном канале, там даже висят таблички «Лов рыбы запрещен».

После всех процессов очистки вода по сбросному каналу - небольшой речке длиной 650 метров - идет в Москву-реку. Здесь и везде, где процесс идет под открытым небом, на воде плавает много чаек. «Процессам они не мешают, но портят эстетический внешний вид», - уверен Исаков.

Качество очищенных сточных вод, выпускаемых в реку, намного лучше воды в реке по всем санитарным показателям. Но пить такую воду без кипячения не рекомендуется.

Объем очищенных сточных вод равен примерно трети всей воды в Москве-реке выше сброса. Если бы очистные вышли из строя, населенные пункты ниже по течению оказались бы на грани экологической катастрофы. Но такое практически невозможно.

Это дочернее предприятие нефтехимической компании «СИБУР», является одним из крупнейших производителей высококачественных каучуков, латексов и термоэластопластов в России.

01 . Наш проводник в мир высоких технологий очистки сточных, технологических и, конечно же, канализационных вод сотрудник пресс-службы Ксения разбирается с охраной. После небольшой заминки нас всё же пропускают на территорию.

02 . Внешний вид комплекса. Частично процесс очистки происходит внутри здания, но некоторые этапы находятся и на открытом воздухе.

03 . Сразу оговорюсь, что данный комплекс перерабатывает только стоки «Воронежсинтезкаучука» и не касается городской канализации, так что жующие в данный момент читатели, в принципе, могут не беспокоиться о своём аппетите. Я, узнав об этом, несколько расстроился, так хотел узнать у обслуживающего персонала о крысах-мутантах, трупах и прочих ужасах. Итак, один из двух подводящих напорных трубопроводов диаметром 700 мм (второй — резервный).

04 . Первым делом сточные воды попадают на участок механической очистки. Он включает в себя 4 блока механической очистки сточных вод Rotamat Ro5BG9 компании компании «HUBER» (3 – в работе, 1 – в резерве), совмещающие барабанные решетки с мелким прозором и высокоэффективные аэрируемые песколовки. Отбросы с решеток и песок после отжима подаются при помощи конвейеров в бункеры с шлюзным затвором. Отбросы с решеток направляются на полигон ТБО, но могут также использоваться в качестве наполнителя при компостировании осадка. Песок складируется на специальных песковых площадках.

05 . Помимо Ксении, нас сопровождал начальник цеха Чаркин Александр Константинович. Он сказал, что не любит фотографироваться, поэтому я на всякий случай щёлкнул его, когда он увлечённо рассказывал нам принцип действия песколовок.

06 . С целью сглаживания неравномерности поступления промышленных сточных вод предприятия нужно проводить усреднение сточных вод по объему и составу. Поэтому, в связи с циклическим колебанием концентрации и составом загрязняющих веществ, далее воды попадают в так называемые усреднители. Их здесь два.

07 . Они оснащены системами механического перемешивания сточных вод. Общая вместимость двух усреднителей – 7580 м3.

08 . Можно попробовать сдуть пенку.

09 . После усреднения по объему и составу сточные воды при помощи погружных насосов поступают на очистку на флотаторы.

10 . Флотаторы – это 4е флотационные установки (3 – в работе, 1 – в резерве). Каждый флотатор снабжен флокулятором, тонкослойным отстойником, контрольно-измерительным и дозирующим оборудованием, воздушным компрессором, системой подачи рециркуляционной воды и т.д.

11 . В них осуществляется сатурация части воды воздухом и подача коагулянта для удаления латекса и других взвешенных веществ

12 . Напорная флотация позволяет отделить легкие взвешенные вещества или эмульсии от жидкой фазы при помощи пузырьков воздуха и реагентов. В качестве коагулянта используется гидроксохлорид алюминия (около 10 г/м3 сточных вод).

13 . Для снижения расхода реагента и повышения эффективности флотации используется катионный флокулянт, например, Zetag 7689 (около 0,8 г/м3).

14 . Цех механического обезвоживания осадка (ЦМО). Здесь обезвоживается осадок с флотаторов и активный ил после биологической очистки и доочистки.

15 . Механическое обезвоживание осадка производится на ленточных фильтр-прессах прессов (ширина полотна 2 м) с добавлением рабочего раствора катионного флокулянта. В аварийных ситуациях осадок подается на аварийные иловые площадки.

16 . Обезвоженный осадок направляется на обеззараживание и досушивание на турбосушку (VOMM Ecologist-900) с конечной влажностью 20%, либо на площадки складирования.

17 .

18 . Фильтрат и грязные промывные воды сливаются в резервуар грязной воды.

19 . Узел приготовления и дозирования рабочего раствора флокулянта.

20 . За зеленой дверью с предыдущего фото автономная котельная.

21 . Биологическая очистка согласно проекта осуществляется на биотенках с использованием загрузочного материала КС-43 КПП/1.2.3 производства «Экополимер». Биотенки — 2х-коридорные с размером коридоров 54х4,5х4,4 м (вместимость каждого – 2100 м3). С поперечным секционированием путем установки легких перегородок. С размещением контейнеров с носителями закрепленной биомассы и полимерной системой аэрации. К сожалению, совсем забыл сфотографировать их поближе.

22. Воздуходувная станция. Оборудование – центробежные воздуходувки Q = 7000 м3/ч, 3 шт. (2 – в работе, 1 – в резерве). Воздух используется для аэрации и регенерации загрузки биотенков, а так же промывки фильтров доочистки.

23 . Доочистка осуществляется на скорых безнапорных песчаных фильтрах.

24 . Количество фильтров – 10 шт. Количество секций в фильтре – две. Размеры одной секции фильтра: 5,6х3,0 м.
Полезная фильтрующая площадь одного фильтра – 16,8 м2.

25 . Фильтрующая загрузка – песок кварцевый эквивалентным диаметром 4 мм, высота слоя – 1,4 м. Количество загрузочного материала на фильтр – 54 м3, объем гравия – 3,4 м3 (нефракционированный гравий высотой 0,2 м).

26 . Далее очищенные сточные воды проходят обеззараживание на УФ-установке ТАК55М 5-4х2i1 (вариант с доочисткой) производства Wedeco.

27 . Производительность установки 1250 м3/ч.

28 . Промывные воды биотенков, скорых фильтров, иловые воды из илоуплотнителей, фильтрат, промывные воды ЦМО аккумулируются в резервуаре грязной воды.

29 . Пожалуй, это самое кАлоритное место, из увиденных нами=)

30 . Из резервуара воды подаются на осветление в радиальные отстойники. Служат для осветления сточных вод внутриплощадной канализации: фильтрат и промывные воды мехобезвоживания осадка, стоки опорожнения биотенков при регенерации, грязные промывные воды скорых фильтров доочистки, иловая вода уплотнителей. Осветленные воды направляются в биотенки, осадок – в илоуплотнитель (в аварийных ситуациях – непосредственно в резервуар-смеситель осадка перед ЦМО). Сохраняется удаление всплывающих веществ.

31 . Их два. Один был полный и благоухал.

32. А второй был фактически пуст.

33 . ЦУП

34 . Оператор.

35 . В принципе, на этом всё. Процесс очистки завершен. После УФ-обеззараживания воды поступают в сборную камеру, а из нее – по самотечному коллектору далее к месту сброса в Воронежское водохранилище. Описанный технологический процесс полностью обеспечивает выполнение требований, предъявляемых к качеству очищенных сточных вод, отводимых в поверхностный водоем рыбохозяйственного назначения. А это картинка пусть выполняет роль группового фото на память участников экскурсии.

Многоквартирные и частные дома, предприятия и заведения сферы услуг используют воду, которую после прохождения по канализационным магистралям необходимо довести до необходимого уровня чистоты, затем отправить на повторное использование или слить в реки. Чтобы не создавать опасную экологическую обстановку, созданы очистные сооружения.

Определение и назначение

Очистные сооружения – это комплексное оборудование, которое предназначено для решения самых важных проблем – экологии и здоровья человека. Количество сточных отходов постоянно увеличивается, появляются новые виды моющих средств, которые тяжело удалить из воды, чтобы она была пригодна к дальнейшему использованию.

Система рассчитана на прием определенного объема стоков из городской или локальной канализации, очистки ее от всякого рода примесей и органических веществ и последующую отправку в естественные водоемы с помощью насосного оборудования или методом самотека.

Принцип работы

В процессе работы станции очистки освобождают воду от следующих видов загрязнений:

• органического (фекалии, остатки продуктов питания);
• минерального (песок, камни, стекло);
• биологического;
• бактериологического.

Наибольшую опасность представляют бактериологические и биологические нечистоты. При разложении они выделяют опасные токсины и неприятные запахи. При недостаточном уровне очистки может возникнуть эпидемия дизентерии или брюшного тифа. Для предотвращения таких ситуаций воду после полного цикла очистки проверяют на наличие патогенной флоры, и только после проведения экспертизы сливают в водохранилища.

Принцип работы очистных сооружений заключается в поэтапном отделении мусора, песка, органических составляющих, жира. Затем полуочищенная жидкость отправляется в отстойники с бактериями, которые перерабатывают мельчайшие частицы. Эти колонии микроорганизмов называют активным илом. Бактерии также выделяют продукты своей жизнедеятельности в воду, поэтому после того, как они утилизировали органику, вода очищается от бактерий и их отходов.

В самом современном оборудовании происходит почти безотходное производство – песок вылавливают и используют для строительных работ, бактерии спрессовывают и отправляют на поля в качестве удобрений. Вода идет обратно к потребителям или в реку.

Виды и устройство очистных сооружений

Сточные воды бывают нескольких видов, поэтому оборудование должно соответствовать качеству поступающей жидкости. Выделяют:

• Бытовые отходы – это использованная вода из квартир, домов, школ, детских садов, заведений питания.
• Промышленные. Помимо органики содержат химические вещества, нефть, соли. Для таких отходов требуются соответствующие методы очистки, так как бактерии не могут справиться с химикатами.
• Дождевые. Здесь главное удалить весь мусор, который смывается в канализацию. Эта вода меньше загрязнена органикой.

По объему, который обслуживает очистное сооружение, станции бывают:

• городские – весь объем сточных вод направляется на объекты с огромной пропускной способностью и площадью; располагаются вдали от жилых районов или делаются закрытыми, чтобы не распространялся запах;
• ЛОС – локальная очистная станция, обслуживающая, к примеру, дачный поселок или деревню;
• септик – разновидность ЛОС – обслуживает частный дом или несколько домов;
• мобильные установки, которые применяются по мере необходимости.

Кроме комплексных сооружений, таких как станции биологической очистки, существуют более примитивные устройства – жироловки, песколовки, решетки, сита, отстойники.

Устройство станции биологической очистки

Стадии очистки воды на очистных сооружениях:

• механическая;
• первичный отстойник;
• аэротенк;
• вторичный отстойник;
• доочистка;
• обеззараживание.

На промышленных предприятиях в системе дополнительно установлены емкости с реагентами и специальные фильтры для масел, мазута и различных вкраплений.

В процессе поступления отходов они сначала очищаются от механических примесей – бутылок, полиэтиленовых пакетов и другого мусора. Далее стоки пропускают через песколовку и жироловку, затем жидкость поступает в первичный отстойник, где крупные частицы осаждаются на дно и убираются специальными скребками в бункер.

Далее вода отправляется в аэротенк, где органические частицы поглощают аэробные микроорганизмы. Чтобы бактерии размножались, в аэротенк дополнительно поступает кислород. После осветления стоков необходимо утилизировать избыточную массу микроорганизмов. Происходит это во вторичном отстойнике, где колонии бактерий осаждаются на дно. Часть их возвращается в аэротенк, избыток спрессовывается и удаляется.

Доочистка – это дополнительная фильтрация. Не на всех сооружениях имеются фильтры – угольные или мембранные, но они позволяют полностью удалить органические частицы из жидкости.

Последний этап – воздействие хлором или ультрафиолетом для уничтожения болезнетворных микроорганизмов.

Способы очистки воды

Существует большое количество методов, с помощью которых можно очистить стоки – как бытовые, так и промышленные:

• Аэрация – принудительное насыщение стоков кислородом для скорейшего выветривания запахов, а также для размножения бактерий, разлагающих органику.
• Флотация – способ, основанный на способности частиц удерживаться между газом и жидкостью. Пузырьки пены, маслянистые вещества поднимают их на поверхность, откуда они удаляются. Некоторые частицы способны образовывать пленку на поверхности, которую легко слить или собрать.
• Сорбция – способ поглощения одними веществами других.
• Центрифуга – метод, использующий центробежную силу.
• Химическая нейтрализация, при которой кислота взаимодействует с щелочью, после чего выпавший осадок утилизируется.
• Эвапорация – метод, при котором через грязную воду пропускается нагретый пар. Летучие вещества удаляются вместе с ним.

Чаще всего данные методы объединяются в комплексы, чтобы провести очистку на более высоком уровне с учетом требований санэпидстанций.

Проектирование очистных систем

Схема устройства очистных сооружений проектируется исходя из следующих факторов:

• Уровень залегания грунтовых вод. Наиболее важный фактор для автономных очистных систем. При обустройстве септика с открытым дном стоки после отстаивания и биологической очистки удаляются в грунт, где попадают в подземные воды. Расстояние до них должно быть достаточным, чтобы жидкость очистилась при прохождении сквозь почву.
• Химический состав. С самого начала необходимо точно знать, какие отходы будут очищаться, какое оборудование для этого необходимо.
• Качество грунта, его проникающая способность. К примеру, песчаные почвы быстрее впитывают жидкость, но глинистые участки не дадут возможности утилизировать стоки через открытое дно, что приведет к переливу.
• Вывоз отходов – подъезды для машин, которые будут обслуживать станцию или септик.
• Возможность слива чистой воды в естественный водоем.

Все очистные сооружения проектируются специальными фирмами, которые имеют лицензию на проведение таких работ. Для обустройства частной канализации разрешение не требуется.

Монтаж установок

При монтаже объектов очистки воды необходимо учитывать множество факторов. В первую очередь это рельеф местности и производительность системы. Необходимо рассчитывать на то, что объем стоков будет постоянно возрастать.

От качества выполненных работ будет зависеть стабильная работа станции, долговечность оборудования, поэтому объекты общего пользования нужно хорошо проектировать, учитывая все особенности данной местности и комплектации системы.

1. Создание проекта.
2. Осмотр места и подготовительные работы.
3. Монтаж оборудования и соединение узлов.
4. Настройка управления станцией.
5. Тестирование и сдача в эксплуатацию.

Простейшие виды автономной канализации требуют правильного уклона труб, чтобы магистраль не засорялась.

Эксплуатация и обслуживание

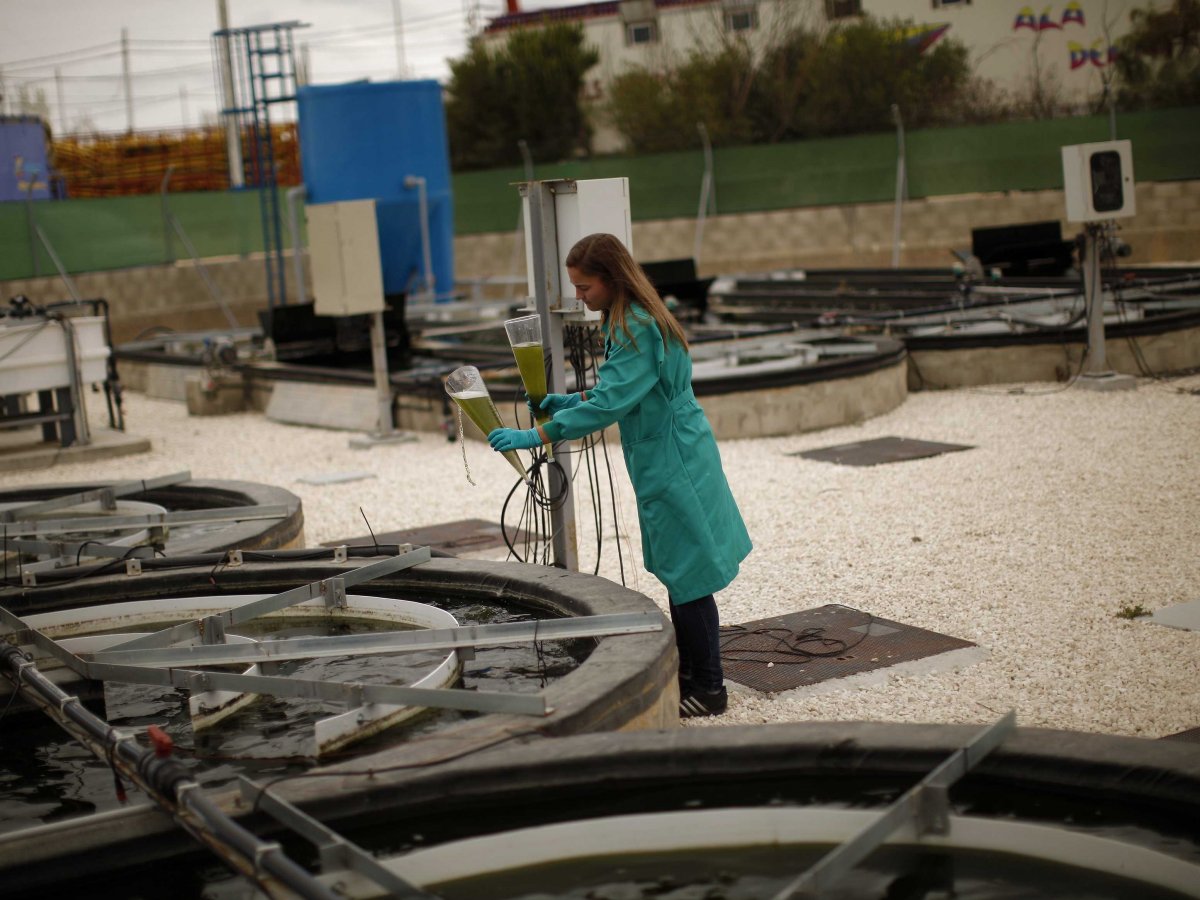

Необходимо регулярно проверять качество очистки воды

Плановое обслуживание предотвращает серьезные аварии, поэтому на больших очистных сооружениях существует график, по которому агрегаты и наиболее значимые узлы регулярно ремонтируют, а детали, вышедшие со строя, заменяют.

На станциях биологической очистки основными требующими внимания моментами являются:

• количество активного ила;
• уровень кислорода в воде;
• своевременное удаление мусора, песка и органических отходов;
• контроль конечного уровня очистки стоков.

Автоматика является основным звеном, которое участвует в работе, поэтому проверка специалистом электрического оборудование и узлов управления – гарантия бесперебойной работы станции.
