Современные газовые котлы представляют собой высококлассное оборудование с процессорной системой контроля и регулировки рабочих параметров. Разумеется, электроника чувствительна к перепадам напряжения и любой незначительный скачок в сети может вывести из строя блок управления, стоимость которого в цене котла составляет 30-50 %. Это приведет к остановке системы отопления (что крайне нежелательно в зимние месяцы) и незапланированным расходам, причем не маленьким. Для предотвращения таких последствий используют сетевые стабилизаторы, выравнивающие перепады, а в критических случаях просто отключающие оборудование.

В нашем обзоре будут рассмотрены данные устройства различных типов (получивших наибольшее распространение на рынке), которые лучше всего подходят для защиты котлов отопления. Рейтинговая оценка формировалась на основании заявленных производителем характеристик и опыта владельцев этого оборудования.

Лучшие стабилизаторы релейного типа для газовых котлов

Самыми популярными в России приборами для стабильной работы газовых котлов являются модели релейного типа. Они относятся к классу автоматических трансформаторных устройств с механической регулировкой стабилизации. Важнейшей положительной характеристикой изделий релейного типа считается быстрое реагирование на скачки напряжения (до 20 мс).

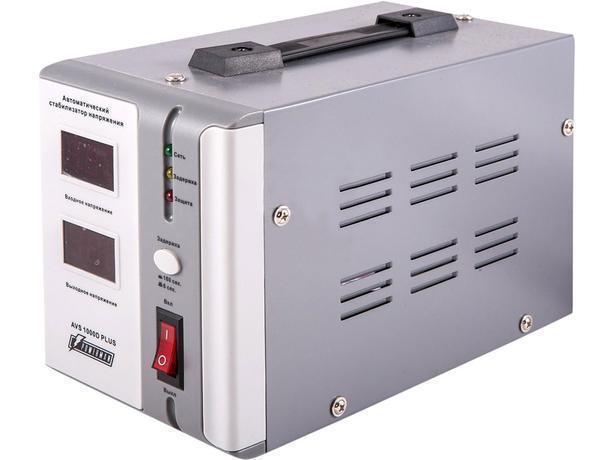

4 Powercom TCA-2000

Выгодная цена
Страна: Тайвань
Средняя цена: 2000 руб.
Рейтинг (2019): 4.2

Доступные релейные преобразователи напряжения для газовых котлов предлагают производители из Китая. Powercom TCA-2000 имеет компактный корпус, в котором вмонтированы 4 выходные розетки европейского типа. Они защищены от случайного проникновения людей или предметов. С целью полной безопасности все розетки имеют контур заземления.

Потребители отмечают наличие автоматического выключателя, который предотвращает перегрузки прибора и защищает его от коротких замыканий. После устранения неполадок в электросети необходимо включать его нажатием одной кнопки. К достоинствам стабилизатора следует отнести и выдерживание высоких нагрузок. Даже в условиях плохой работы электросети сохраняется исправная работа котла. Модель обладает бесшумностью во время работы.

3 Huter 400GS

Лучшая стабилизация синусоидального тока
Страна: Китай
Средняя цена: 2680 руб.
Рейтинг (2019): 4.5

Релейный стабилизатор Huter 400GS имеет лучшую стоимость в данной категории и отлично подходит для защиты электронной части газового котла. Он работает в диапазоне от 110 до 260 V с максимально возможным отклонением стабилизации не более 8%. Он удобен в подключении, имеет цифровую индикацию напряжения, малые габариты и крепится на стену. Но главное его преимущество – обеспечивает на выходе синусоидальный ток без искажений.

Владельцы, выбравшие этот стабилизатор, в своих отзывах указывают и другие сильные стороны Huter 400GS. Они выражены в наличии защиты от короткого замыкания, высокого напряжения или перегрева проводки. Во всех этих аварийных ситуациях автоматика проведет отключение от сети и предотвратит порчу дорогостоящего оборудования.

2 RUCELF КОТЁЛ-600

Выбор покупателя
Страна: Россия (производится в Китае)
Средняя цена: 3585 руб.
Рейтинг (2019): 4.8

Релейный стабилизатор RUCELF КОТЁЛ-600, произведенный и разработанный в России, отлично зарекомендовал себя на рынке электротехнических товаров. Простой, и в то же время надежный механизм защиты дорогостоящего блока управления газовым котлом замечательно противостоит частым перепадам напряжения, сохраняя точность работы до окончания эксплуатационного срока.

Владельцам нравится этот компактный настенный прибор. Хоть он и стоит дороже аналогичных моделей других брендов, стабилизатор RUCELF выделяется более надежными комплектующими и высокими рабочими характеристиками. Он отлично подходит для газовых отопителей, электрическая часть которых потребляет до 400 Ватт (это практически все современные модели). В отзывах положительно оценивается совместная работа стабилизатора с таким оборудованием, как Baxi, Ariston, Ferolli и Vaillant. При наличии заземления, правильного соединения (фаза и ноль должны приходить на соответствующие разъемы), стабилизатор и подключенный через него котел отопления будет служить своему владельцу максимально возможный отрезок времени.

Основные рабочие характеристики стабилизаторов напряжения различного типа

Рабочая характеристика	Релейные	Сервоприводные	Симисторные	Инверторные
Входное напряжение, Вольт
Время реагирования, миллисекунд				мгновенно
Погрешность выравнивания напряжения
Регулировка напряжения	ступенчатая		ступенчатая	мгновенная
Защита от перепадов, %
Сервисное обслуживание	Не требуется	Требуется	Не требуется	Не требуется
Срок службы, лет

Сводная таблица не учитывает стоимость оборудования, т.к. она во многом зависит не только от типа конструкции, но и от рабочей мощности стабилизатора. Тем более что в деле обеспечения надежности индивидуальных систем отопления ценовой вопрос смещается на второй план.

1 Daewoo Power Products DW-TM1kVA

Оптимальное сочетание цены и качества
Страна: Южная Корея (производится в Китае)
Средняя цена: 3590 руб.
Рейтинг (2019): 5.0

Лучшим недорогим стабилизатором для газовых котлов с хорошими техническими характеристиками является Daewoo Power Products DW-TM1kVA. При доступной цене он обладает высоким КПД (95%), приличной мощностью (1 кВт), небольшой погрешностью (8%), широким пределом перепадов напряжения (140-270 В). Время отклика составляет 20 мс, прибор имеет защиту от помех, перегрева, высокого напряжения и короткого замыкания.

Потребителям нравятся небольшие габаритные размеры настенной модели, маленький вес (всего 3,285 кг), стильный дизайн и цифровой дисплей. Единственным недостатком многие считают короткий электрический шнур.

Лучшие электронные стабилизаторы для газовых котлов

Вместо механического переключения стабилизации в электронных приборах используются тиристоры и симисторы. Устройства такого типа отличаются надежностью, высокой точностью и скоростью. Кроме того, они неприхотливы в работе и не издают сильного шума.

3 IEK Prime 0.5 кВА (IVS31-1-00500)

Лучшая цена категории
Страна: Китай
Средняя цена: 4520 руб.
Рейтинг (2019): 4.2

Самым высокоточным стабилизатором напряжения в нашем обзоре стал итальянский прибор Ortea Gemini 10-15 / 7-20. Он демонстрирует уникальную погрешность в 0,5%. Устройство предназначено для работы в однофазной бытовой сети с перепадами напряжения на входе от 140 до 290 В. Стабилизатор быстро реагирует на скачки напряжения (20 мс), предусмотрена защита от перегрузки и короткого замыкания.

Отечественные потребители ценят возможность эксплуатации стабилизатора при широком диапазоне температур (-15...+40°С). На цифровом дисплее четко отражаются показания входного и выходного напряжения.

2 Lider PS600W

Большой запас прочности
Страна: Россия
Средняя цена: 9380 руб.
Рейтинг (2019): 4.8

Стабилизатор изготовлен с применением комплектующих деталей лучшего качества, что определяет большой эксплуатационный ресурс. Поддерживаемая мощность является оптимальной для подключения котла отопления или другого оборудования, чувствительного к перепадам напряжения. Устройство формирует выходной сигнал без искажений, надежно защищая электрические цепи более дорогих приборов. Точность стабилизации обеспечивается на уровне 4-5%, что для техники этого класса стало одним из лучших показателей.

Владельцы отмечают достаточно широкий коридор колебаний в сети (155-265V), при котором сохраняется работоспособность выпрямителя. Наличие защиты от высокого напряжения и короткого замыкания также относится к сильным сторонам этого устройства. Отсутствие подвижных деталей и достойный уровень сборки обеспечивает безаварийную работу при любых отклонениях в показателях сети. В отзывах пользователей эта характеристика упоминается чаще всего как ключевая для нормального функционирования газового котла и системы отопления.

1 Штиль VoltSaver R1000

Самый надежный
Страна: Россия
Средняя цена: 11653 руб.
Рейтинг (2019): 5.0

Это самый лучший стабилизатор данной категории, который оптимально подходит для защиты газовых котлов и бесперебойной работы систем отопления. Негативного воздействия перепадов сетевого напряжения на подключенную электронику удается избежать благодаря встроенному фильтру, который выравнивает входной сигнал со скоростью 350 V/s, при этом погрешность составляет не более 4 %.

Штиль VoltSaver R1000 выполнен в качестве настольной модели, отличающейся моментальным срабатыванием и плавностью регулировки напряжения. Такая характеристика была достигнута благодаря многоступенчатой системе стабилизации. Владельцы в своих отзывах высоко оценивают и дополнительный комплекс безопасности, отключающий запитанные устройства при различных аварийных ситуациях (короткое замыкание, перегрев проводов и т.п.). Наличие двух розеток на выходе и более чем избыточная мощность для работы газового котла, позволяет подключить к стабилизатору кухонный телевизор или другой дорогостоящий прибор.

Лучшие инверторные стабилизаторы напряжения для газовых котлов

Стабилизаторы этого типа быстрее других (моментально) реагируют на изменение напряжения в сети, что обеспечивает лучшую защиту оборудования от перепадов. Они действуют по принципу двойного преобразования, определяющего уникальные характеристики устройства. В частном секторе из-за погодных условий или других причин может легко произойти повышение до 380 Вольт (межфазное замыкание), что выведет из строя даже ту электронику, которая подключена через стабилизатор (при его низкой скорости срабатывания). Кому и не грозят последствия аварийной ситуации, так это владельцам инверторных защитных устройств, лучшие модели которых представлены ниже.

3 Energy PN-500

Возможность работы в качестве ИБП
Страна: Россия
Средняя цена: 7900 руб.
Рейтинг (2019): 4.6

Этот стабилизатор работает по принципу двойного преобразования входящего напряжения, обеспечивая надежное электроснабжение газового котла при перепадах в сети. Отзывы об эксплуатации данного устройства более чем положительные. Владельцы высоко оценивают защиту подключенного оборудования при различных отклонениях в сети переменного тока. Стабилизатор немедленно прерывает соединение при нагреве проводки, короткого замыкания и скачков напряжения, выходящих за пределы безопасной работы.

Кроме того, при подключении специальных АКБ, данное устройство может функционировать как источник бесперебойного питания. Параметры расширенного таким образом устройства (при соответствии емкости аккумулятора требуемым значениям) могут обеспечить автономную работу системы отопления до 12 часов. Благодаря такому техническому решению, владельцы считают Energy PN-500 одним из лучших стабилизаторов для газовых котлов.

2 СДП-1/1-1-220-Т

Стабильные рабочие характеристики
Страна: Россия
Средняя цена: 7270 руб.
Рейтинг (2019): 4.8

Современный стабилизатор, работающий по принципу двойного преобразования, выпускает отечественная группа компаний Русэлт. Прибор обладает изрядной устойчивостью к сетевым нагрузкам и благодаря высокому качеству деталей демонстрирует внушительный запас прочности. На выходе преобразователя генерируется напряжение в пределах 218-222 V (самая точная стабилизация) с синусоидальным током, не имеющим высокочастотных помех сети.

Для надежной работы индивидуальных систем отопления некоторые владельцы успешно используют СДП-1/1-1-220-Т, подключая через стабилизатор газовое оборудование. По их мнению, это один из лучших приборов на рынке – именно так в отзывах пользователи объясняют свой выбор. Выходная мощность позволяет подключить устройства с общей нагрузкой до 700 Вт, а это значит, что вместе с котлом может быть обеспечена защита и другому дорогостоящему оборудованию.

1 Штиль IS350

Лучший выбор покупателя
Страна: Россия
Средняя цена: 4956 руб.
Рейтинг (2019): 5.0

Отличительными особенностями этого стабилизатора являются наличие электронной защиты от короткого замыкания, внутреннего перегрева, перегрузок сети и фильтрация импульсных помех. Последний фактор определяет выходное напряжение с неискаженной синусоидой, что обеспечивает долговечность блока управления газового котла. Оборудование работает при наличии на входе от 90 до 310 V, в противном случае стабилизатор выполнит отключение от сети переменного тока. Выравнивание напряжения происходит мгновенно (даже обычная лампа накаливания не мерцает). Такое качество работы пришлось по душе покупателям, выбравшим эту модель.

Штиль IS350 обеспечит надежное функционирование системы отопления и защиту дорогостоящего оборудования (котла) от перепадов напряжения. Выполненный в элегантном металлическом корпусе, стабилизатор монтируется на стену и не занимает много места. Его можно использовать для защиты газового котла, компьютерной техники, телевизора, аудиоаппаратуры и других электроприборов, потребляемая мощность которых не превышает 300 Вт. Указанные характеристики находят подтверждение и в отзывах владельцев стабилизатора Штиль, считающих свой выбор самым правильным решением. Несмотря на более дорогую стоимость по сравнению с другими моделями, предлагаемый уровень защиты полностью оправдывает затраченные средства.

Газовые котлы, зачастую, используют для отопления загородных и частных домов, дач, владельцы которых, из-за некачественного электроснабжения периферии, часто сталкиваются с перепадами в сети электроэнергии. Подобные перепады негативно сказываются на работе отопительных котлов, значительно сокращая срок их эксплуатации. Поэтому колебания напряжения в сети необходимо исключать. Помочь в этом могут специальные приборы – стабилизаторы. Какими бывают стабилизаторы для газового отопительного котла и как подобрать прибор – читайте ниже.

Стабилизатор – это устройство, которое регулирует напряжение и частоту тока в сети, что позволяет всем приборам и системам, работающим и электричества, стабильно функционировать. То есть главная функция стабилизатора – защита оборудования от износа и перегорания. Кроме того, подключенные через стабилизатор нагреватели работают в более экономном режиме, что позволяет снизить как расход газа, так и затраты на электроэнергию.

Таким образом, стабилизатор для котла газового отопления должен:

1. Обеспечивать питание котла и его бесперебойную, равномерную работу в соответствии с техническими требованиями прибора.
2. Защищать прибор от перегрева, коротких замыканий.
3. Перераспределять слишком низкое напряжение в сети, поддерживая работу котла.
4. Выполнять аварийное отключение в случае резких скачков и повышения входного напряжения, выходящих за рамки собственных технических способностей и автоматически возвращаться к работе после нормализации питания.

Чтобы ориентироваться в различиях между моделями, иметь представление об эксплуатационных показателях прибора, необходимо обращать внимание на основные инженерные характеристики стабилизатора.

Показательными являются: время отклика прибора на изменения в сети; быстрота реагирования прибора; диапазон входных уровней и изменения величины выходного напряжения; расчетный термин эксплуатации стабилизатора.

Не последнюю роль играет и цена на прибор. Если вам предлагают электронный стабилизатор менее чем за 5-6 тыс. рублей, то, скорее всего, перед вами некачественный китайский прибор, который быстро выйдет из строя или, что хуже, не сможет защитить котел от замыкания.

Какой котёл выбрать для отопления дома, чтобы потом не переплачивать за топливо? Отвечаем на вопрос в следующей статье:

Рекомендации: как выбрать стабилизатор напряжения для газового котла

Беспрерывность работы газового котла, сохранность его и соседних электроприборов может гарантировать лишь правильно подобранный стабилизатор, отвечающий всем требованиям электросистемы. На выбор стабилизатора влияет несколько факторов.

Так, чтобы выбрать подходящий стабилизатор отопления, необходимо обращать внимание на:

1. Количество фаз. Стабилизатор может быть однофазным и трехфазным. Подбирать фазу следует в зависимости от типа электросети. Так, если сеть однофазная, то и стабилизатор должен быть с одной фазой.
2. Мощность прибора. Мощность стабилизатора вычисляется путем суммирования отдачи всех приборов, которые будут включены в контур. Подбирать стабилизатор по мощности лучше с запасом в 30%.
3. Точность стабилизатора. Приборы изготавливаются с точностью определения напряжения в электросети в диапазоне от 1 до 10%. Чем выше этот показатель, тем качественней будет работать прибор. Но и тем выше будет его стоимость.
4. Тип монтажа. Прибор может быть настенным, напольным и потолочным. Разница моделей будет заключаться лишь в конструкции корпуса. Наиболее компактным, удобным и безопасным (провода не будут располагаться под ногами) считаются приборы настенного монтажа.

Не последнюю роль, при выборе устройства для стабилизации напряжения и равномерной работы газового нагревателя, играет принцип действия стабилизатора. Именно от того какое устройство вы выберете по типу будет зависеть скорость его реакции на изменение напряжения в сети, способность стабилизатора плавно регулировать подачу на входе.

Двухконтурные котлы тоже бывают разные. Чем они отличаются и какой подходит в вашем случае узнавайте на сайте:

Особенности стабилизаторов напряжения для котлов отопления

Эксплуатационный срок стабилизатора, стоимость прибора и его рабочие показатели зависят не только от производителя, мощности и размеров стабилизатора, но и от его типа.

На сегодня выделяют следующие типы регуляторов напряжения по принципу действия:

1. Сервомоторные (сервоприводные). Принцип действия таких устройств схож с работой обычного трансформатора. Этим объясняется невысокая скорость реакции прибора на изменение напряжения в сети, боязнь перегрузок. К плюсам приборов можно отнести плавную регулировку напряжения по бесступенчатому типу.
2. Релейные . Релейный стабилизатор имеет компактные размеры и небольшой вес, устойчив к частым изменениям входного напряжения и способен быстро реагировать на изменения в сети. Основные недоставки приборов: быстрый износ реле, низкую точность выходного напряжения, ступенчатое изменение величины напряжения.
3. Симисторные (тиристорные). Тиристорный стабилизатор отличается тихой и ровной работой, высокими точностью и скоростью срабатывания. К недостаткам таких приборов относится их высокая стоимость. Кроме того, платы управления в тиристорных приборах нередко требуют частой перенастройки и замены.

Кроме того, отдельно выделяют феррорезонансный стабилизатор, который по принципу действия похож на обычный трансформатор, и высокочастотные импульсные приборы с ШИМ-вольтодобавкой. Вторые отличаются надежностью и высокой точностью. К недостаткам приборов относят их высокую стоимость и низкий порог верхнего выходного напряжения.

Какой способ отопления выбрать для загородного дома? Ответ на вопрос вы найдёте в материале:

Какой стабилизатор нужен для газового котла

Для нагревателя газового отопления, включенного в стандартную однофазную сеть (220в) идеально подойдет электростабилизатор с тиристорами или симисторами в качестве полупроводниковых элементов, которые выполняют функции переключателей между обмотками автоматического трансформатора.

Электронные приборы обладают массой достоинств, среди которых можно выделить:

• Высокую точность стабилизации уровня выходного напряжения; Долговечность (расчетный срок службы прибора – 10-15 лет);
• Бесшумность работы прибора;
• Быструю реакцию на изменения напряжения в сети.

К недостаткам приборов относят их сравнительно высокую цену и чрезмерную отзывчивость к сетевым помехам.

Исходя из отзывов пользователей, наиболее эффективными и долговечными электронными стабилизаторами напряжения для газовых нагревателей являются такие приборы: Штиль R600-ST, Теплоком ST-800.

Обезопасить от короткого замыкания не только , но и ряд других электроприборов, защитить розетки позволит стабилизатор Progress (Прогресс) 8000SL-20 с тиристорными коммутационными ключами. Этот прибор прослужит не менее 10 лет, и отлично подойдет для групп общей мощностью до 6.4 кВт (8000 ВА). Для защиты двухконтурного газового котла подойдут стабилизаторы Гарант СН-400 и SinPro СН-750ПТ.

Обезопасить газовый котел и другие бытовые электроприборы от перегорания можно при помощи специальных сетевых фильтров.

Чаще всего, сетевой фильтр имеет вид обычного сетевого удлинителя. Основные отличия заключаются в том, что фильтр имеет специальные предохранительные узлы и коммутирующие кнопки. Среди наиболее качественных и популярных фильтров можно выделить приборы фирм Фотон, Power cube, Defender, Supra Jen Tech, Krauler. В зависимости от модели, фильтры от этих производителей могут предназначаться как для одной, так и нескольких розеток.

Подключение газового котла к электросети

На сегодня, существует несколько схем подключения котла к электросети. Наиболее популярные – через штепсель с заземляющим контактом и двухполюсный выключатель с минимальной дистанцией между контактами в 0,3 и более см.

Независимо от выбранного способа, котел подключается через стабилизатор или предохранительный фильтр к щитку с обязательным заземлением.

Для обеспечения эффективного заземления можно организовать специальный контур. Если места для контура недостаточно, то заземлить котел можно модульным (точечным) способом с помощью электродов. При этом, сопротивление для заземления газового котла должно быть не более 10 Ом.

Включение газового котла в электросеть – это ответственное мероприятие, поручить которое лучше опытному мастеру. Но если вы уверены в своих силах, то подключить прибор можно и своими силами. Главное – четко следовать инструкциям к котлу и правилам пожарной безопасности.

Характеристики стабилизатора напряжения для газового котла (видео)

Стабилизатор для газового котла – это незаменимый прибор, позволяющей продлить термин эксплуатации, подключенного к электросети, отопительного устройства. Подбор стабилизатора достаточно трудоемкое мероприятие, в процессе которого нужно учитывать множество нюансов, связанных с типом электросети и характеристиками прибора. Используя вышеперечисленные рекомендации, вы сможете подобрать действительно качественный, подходящий прибор, который надежно защитит нагреватель от влияния перепадов мощности в сети, и позволит вам наслаждаться работой газового котла не один год.

Современные газовые котлы относятся к оборудованию, которое мгновенно реагирует на малейшие перепады напряжения в сети, тем более на неплановые кратковременные отключения. В некоторых областях нашей страны такое положение является устоявшейся нормой. Предупреждая преждевременный износ и порчу оборудования, при таких условиях стоит задуматься о приобретении стабилизатора напряжения. В этой статье мы попробуем разобраться, как выбрать стабилизатор напряжения газового котла правильно. Какими критериями при этом следует руководствоваться.

Установка стабилизатора напряжения на газовый котел: насущная необходимость или неоправданная роскошь?

Газовые котлы нового поколения – это агрегаты, бесперебойную работу которых полностью контролирует электроника. Именно поэтому агрегаты так зависят от стабильности электропитания. Малейшие перепады напряжения в сети вызывают сбой в работе электроники и аварийные отключения котлов.

Стабилизатор напряжения для газового котла

Для безотказной работы электронного оборудования требуется обеспечить величину напряжения в сети — 220 В, при этом погрешность не должна превышать 5%. Не секрет, что российские электрические сети не могут обеспечить такие условия, и причин тому несказанно много: изношенные линии электропередач; несовершенные технологии; грозовые явления в атмосфере (особенно весной и в начале лета); резкие увеличения нагрузки в сети.

Защита сетей и дорогостоящего газового оборудования будет вполне обеспечена при установке стабилизатора напряжения. При этом допускается производить установку стабилизаторов непосредственно на газовый котел или общего – на целое строение.

Выбираем мощность стабилизатора

Перед приобретением стабилизатора, необходимо правильно рассчитать мощность агрегата.

• При выборе защитного устройства требуется учесть сумму потребляемой мощности (ту, которую потребляют котел и насос одновременно). Необходимо учитывать, что при запуске насоса потребляемый ток способен превышать номинал почти втрое.

Виды стабилизаторов напряжения

• В любом случае отправными точками для выбора подходящего стабилизатора для газового котла будут являться технические характеристики оборудования, отраженные в паспорте агрегата, в том числе.

Совет! Мощность. При выборе агрегата мощность рассчитывается также, как и мощность нагрузки оборудования котла, умноженная на 5. Полученный результат перемножается на коэффициент защиты 1,3. Полученное число и будет являться показателем мощности стабилизатора для определенной сети.

• Время реакции на изменения напряжения. Этот показатель определяет перепад напряжения, который стабилизируется агрегатом за 1 секунду.
• Диапазон входного напряжения (замеры проводятся по факту в домашней сети).

Газовый котел с подключенным стабилизатором напряжения

• Точность и соответствие показателей напряжения на выходе. Самую высокую точность обеспечивают симисторные и тиристорные стабилизаторы напряжения, но не всегда следует приобретать эти приборы, так как бывает достаточно для бесперебойной работы отопительного прибора среднего значения 5%, которое обеспечивают релейные и электромеханические аналоги.

Выбор стабилизатора всегда ставит перед покупателем вопрос: Чьи стабилизаторы надёжнее? Российские или импортные?
Как показала практика эксплуатации стабилизаторов российского производства, они считаются вполне надёжными.

Выбираем тип стабилизатора

Стабилизаторы отличаются по многим параметрам. Так, например, агрегаты могут располагаться на стенах помещения (навесные) или на полу (напольные). Промышленность выпускает стабилизаторы, работающие от постоянного или переменного тока, однофазные или трехфазные.

В стабилизаторах используется несколько способов переключения обмоток, по этому принципу агрегаты принято подразделять:
С сервоприводом (электромеханические стабилизаторы) , — по обмоткам агрегата с помощью сервопривода движется бегунок. Этот тип стабилизатора выполнен по типу автомобильного трансформатора. Электромеханические стабилизаторы функционируют благодаря встроенным устройствам, обеспечивающим работу трансформатора.

Схема: сервоприводный стабилизатор

Преимуществами электромеханического стабилизатора можно назвать:

• постепенное регулирование напряжения без возникновения нарушений фазы и снижения синусоиды тока;
• незначительные габариты;
• высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120В.

Релейные (электронные) , — в этой конструкции переключение обмоток происходит с помощью реле. При невысокой стоимости, такие агрегаты обладают достаточной надёжностью и качеством. Закрытый герметичный корпус релейных стабилизаторов препятствует проникновению пыли и влаги внутрь конструкции.

Релейный стабилизатор напряжения

Достоинствами релейных стабилизаторов являются:

• релейные стабилизаторы не требуют обслуживания;
• быстрота реакции;
• высокая скорость переключения при изменении входного сигнала;
• экономичность – агрегаты имеют невысокую стоимость.

Внимание! Существенным недостатком электронных агрегатов считается ступенчатое регулирование напряжение на выходе, что значительно сокращает их применение.

В конструкции симисторного стабилизатора напряжения применяются совместно реле и симисторы. Преимуществами стабилизаторов такого вида являются:

Симисторный стабилизатор напряжения

• симисторные стабилизаторы напряжения не содержат в конструкции агрегата деталей, которые изнашиваются при механической эксплуатации, что отличает их от релейных и электромеханических стабилизаторов;
• эти агрегаты отличаются высокой долговечностью и надёжностью;

• симисторные агрегаты выпускаются в напольном и настенном вариантах исполнения;
• полная бесшумность работы агрегата;
• во время кратковременных сбоев в работе электросети, возникших перегрузках, стабилизатор на симисторах гарантирует бесперебойную работу бытовой техники, в том числе газового котла;

Схема: работа симисторного стабилизатора напряжения

• система укомплектована встроенной многоуровневой автоматической защитой, которая обеспечивает отключение нагрузки при перегрузке по току, защиту от коротких замыканий, защиту от чрезмерно повышенного и пониженного напряжения;
• срок эксплуатации прибора, установленный производителями, составляет до 10 лет.

Тиристорные. Стабилизаторы такой конструкции имеют тиристорные ключи, которые при включении или выключении могут влиять на синусоидальную форму тока, вызывая ее искажение. Алгоритм измерения напряжения в несколько десятков раз и определение момента включения тиристоров определяется с учетом алгоритма изменения напряжения в считаные доли секунды. Включение или выключение тиристоров регулирует процессор, встроенный в схему.

Тристорный стабилизатор напряжения

Тиристорным стабилизаторам не грозят перегрузки при возникших на сетях электроснабжения нештатных ситуациях, — микроконтроллер тут же посылает команду на отключение стабилизатора.

Преимуществами тиристорных стабилизаторов являются:

• бесшумность при работе агрегата по преобразованию тока;
• долговечность — тиристор может работать более 1 млрд раз;
• при работе тиристоров не образуется дуговой разряд;
• экономичность в потреблении энергии;
• небольшие габаритные размеры;

Схама: тристорный стабилизатор напряжения

• молниеносная скорость и точность при выравнивании и нормализации напряжения;
• диапазон работы при уровнях напряжения от 120 до 300 вольт.

При обширном перечне достоинств тиристорного стабилизатора, агрегат не лишен некоторых недостатков:

• ступенчатый способ стабилизации тока;
• высокая стоимость, — это самый дорогой стабилизатор из всех существующих на сегодняшнем рынке.

Однофазный или трехфазный? Какой стабилизатор приобретать?

Ответ на этот вопрос очевиден: газовый котел рассчитан на 220 В, — достаточно однофазного стабилизатора. Если газовое оборудование рассчитано на подключение к сети 380 В, потребуется приобрести трехфазный агрегат стабилизации напряжения.

Существует решение, когда на каждую фазу устанавливается отдельный однофазный стабилизатор, это помогает сэкономить средства при установке дорогого трехфазного агрегата.

Схема подключения стабилизатора напряжения к газовому котлу

Способы установки стабилизаторов напряжения

Способы установки оборудования зависят от модели и типа самого стабилизатора. Промышленность выпускает модели для напольной и настенной установки, вертикального или горизонтального расположения и различной стоимости. Крепление настенного оборудования осуществляется на саморезы с применением прочных дюбелей.

Однофазный стабилизатор напряжения: видео

Непременным условием правильной эксплуатации европейских газовых котлов марок «Аристон», «Бакси», «Беретта» «Будерус», «Висман» – является поддержание стабильного напряжения, в пределах 210-230В, для чего потребуется приобретение стабилизатора.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывает в бесплатном ремонте, если не обеспечить соблюдения этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для котла на газе

Современные котлы отопления снабжены чувствительной автоматикой, являющейся «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости меняет рабочий режим, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения. При очередном «скачке» напряжения в сети, плата блока управления может попросту сгореть. После этого потребуется заменить весь блок управления. Ремонт, в зависимости от модели, обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключить котел к электросети через стабилизатор. Без подключения электростабилизатора, компания, продающая отопительное оборудование, вправе отказать в проведении гарантийного обслуживания. По этой причине включать газовый котел без стабилизатора напряжения, даже для проверки работоспособности системы отопления, не рекомендуется.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих различный принцип работы и с разной степенью эффективности обеспечивающих безопасность автоматики котла. При выборе подходящего оборудования потребуется учитывать несколько важных аспектов:

1. Стоимость.
2. Быстродействие.
3. Длительность эксплуатации.
4. Диапазон входного и выходного напряжения.
5. Принцип работы.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше остальных аналогов, благодаря следующим техническим характеристикам:

• Быстродействие не более 10-20 мс., в зависимости от модели.
• Точность выходного напряжения 1-2,5%.
• Диапазон входного напряжения от 120 до 280 В.
• Точность контроля входного выходного напряжения с максимальной погрешностью 0,5%.
• Абсолютная бесшумность в работе.
• Длительный срок эксплуатации.

Принцип работы симисторного оборудования основан на использовании коммутации трансформатора с помощью электронных ключей. В результате, обеспечивается быстрое срабатывание устройства на любые изменения во входном напряжении.

Единственным недостатком моделей является относительно высокая стоимость, по сравнению с аналогами. При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цены и качества.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства при выходе из строя одного из симисторов. В случае межобмоточного замыкания, автоматика котла сохранит свою работоспособность.

Симисторный преобразователь подойдет для сетей с постоянными скачками и перепадами напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор стоит дешевле, чем предыдущая модель. Его применение ограничено подключением к электрическим сетям с незначительными скачкообразными изменениями. Релейные устройства имеют следующие характеристики:

• Быстродействие 100 мс.
• Точность выходного напряжения 7,5%.
• Диапазон 135-315 В.

В качестве преимуществ можно отметить, что электронный стабилизатор напряжения на 220В не искажает после преобразования сетевую синусоиду. Шум во время работы незначительный или полностью отсутствует. Используется микропроцессорное управление.

Недостатком релейных моделей является сравнительно небольшой срок службы и низкое качество. Чтобы увеличить длительность эксплуатации, сравнительно недавно стали выпускать гибридные станции с использованием защитных резисторов.

Сервоприводные (электромеханические) стабилизаторы

Электромеханические (сервоприводные) стабилизаторы работают с использованием специального ползунка, передвигающего щетки по контуру с помощью электродвигателя. Благодаря этому, поочередно переключаются витки вторичной обмотки.

Преимуществами данного типа преобразователей является:

• Высокая точность и плавная регулировка выходного напряжения.
• Способность выдерживать длительные предельные нагрузки и сохранять стабильность работы при перегрузках.
• Низкая стоимость стабилизатора.

Популярность электромеханических станций ограничивает небольшой срок эксплуатации устройства – 1 год. После этого потребуется провести сервисное обслуживание и заменить износившиеся щетки, и другие механические части конструкции. Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Инверторный стабилизатор является практически идеальным. Недостатки (помимо высокой стоимости) отсутствуют. Инверторное стабилизирующее устройство очень точно и быстро реагирует на скачкообразные явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток трансформируют в постоянный. После этого происходит преобразование обратно в переменный ток, но уже со стабильной частотой. На выходе получается напряжение с устойчивой синусоидой, что благоприятно влияет на автоматику и процессор котла.

Во время подбора подходящей модели, необходимо принять во внимание следующие особенности стабилизатора двойного преобразования:

• Отсутствие электромеханических помех.
• Долговечность.
• Рабочий диапазон входного напряжения 120-300 В.
• Быстродействие – прибор без задержек реагирует на любой всплеск или падение напряжения и выравнивает его.
• Дороговизна – стоимость устройства от 15 до 60 тыс. руб. Некоторые хозяева газовых котлов принимают решение, о том, что целесообразнее будет приобрести ИБП, чем покупать стабилизатор.
• Низкий КПД – составляет всего 90%, что по сравнению с остальными моделями достаточно мало.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на применении специального генератора импульсов. Параметры волн напряжения постоянно меняются, в зависимости от разницы между входным и выходным напряжением. В результате обеспечивается стабильность частоты тока на выходе.

Главным преимуществом ШИМ станции считается возможность полной синхронизации с потребляющей электричество техникой. ШИМ стабилизатор напряжения, применяемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной работоспособности процессора. Данный тип преобразователя наиболее востребован в условиях подключения котла к электросети с низким напряжением.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитных трансформаторных сердечников. В начале 60-х годов прошлого века, устройства устанавливались для стабилизации работы бытовой техники.

Феррорезонансный стабилизатор напряжения для работы с газовым котлом в бытовых целях практически не используется. Станции ставят в котельные большой мощности.

В качестве преимуществ преобразователей можно выделить:

• Высокая точность выходного напряжения, погрешность не более 1-3%.
• Скорость реагирования.

В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должно быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла, в первую очередь зависит от параметров электрической проводки, подведенной к жилому дому. Если питание сети однофазное, потребуется соответствующий преобразователь.

При трехфазной электросети потребуется поставить либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы

Однофазные стабилизаторы в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электросети с номинальным напряжением в 220 В. Бытовые приборы предназначены для выпрямления полной максимальной мощности до 135 кВа.

Допускается использование однофазных преобразователей и в промышленных целях. В таком случае на трехфазную сеть потребуется одновременное подключение сразу трех выпрямителей. Такое решение может быть оправданным, если учесть, что однофазные устройства выдают ток с более устойчивой частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используют в промышленных целях. Допускается подключение выпрямителя к котлам с большой производственной мощностью. Условия эксплуатации рекомендуют применение трехфазных модулей для электросети с номинальной мощностью 380 и 400 В.

Подключить трехфазное устройство можно и в бытовых целях, при условии, что к частному дому подведена сеть с напряжением в 380В. Но в целом, для газового котла небольшой мощности, необходимость в установке трехфазной модели отсутствует.

Какой стабилизатор нужен для газового котла

Для газового котла лучше стабилизатор напряжения, соответствующий нескольким основным критериям:

• Время отклика – этот параметр указывается в технической документации и измеряется в мс (миллисекундах). Чем меньше коэффициент, тем лучше это для автоматики котла. По сути, время отклика означает то, за какой промежуток, стабилизатор, при очередном скачке, сможет откорректировать напряжение.
• Диапазон напряжения на входе – параметр, указывающий границы, в пределах которых выпрямитель сможет работать. По достижении предельных значений, прибор попросту отключит газовый котел. Частые отключения в период отопления могут привести к размерзанию труб. Поэтому, лучший стабилизатор напряжения для газового котла, должен иметь разбежку, в приблизительно 140-260 В.
• Уровни коррекции – от этого коэффициента зависит точность поддержания и стабильность напряжения на выходе. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
• Диапазон рабочих температур – требованием к стабилизатору является сохранение работоспособности при температуре окружающей среды от +5 до +40°С. Для промышленных устройств предусмотрено наличие специального кожуха, делающего возможным эксплуатацию даже при минусовых значениях.

Еще одним важным критерием является тип установки. Для газовых котлов в основном используются навесные модели, имеющие небольшой вес. Напольные (полочные) устройства предназначены для трехфазных котлов большой мощности. Оптимальным решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеуказанные требования, становится очевидным, для газового котла нужен электронный или релейный, или как вариант инверторный тип стабилизатора. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность стабилизатора напряжения

Необходимая минимальная мощность стабилизатора на 220В рассчитывается следующим образом:

• Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент приводится в технической документации.
• Получить суммарную мощность всех подключаемых к станции точек электропотребления.
• Умножить полученную сумму на 1,3 – это позволит учесть пусковой ток. При включении циркуляционного насоса, фактическое потребление электричества может возрасти в три раза.

Как показывает практика, правильно самостоятельно рассчитать фактическую мощность, потребителю удается достаточно редко. Поэтому, с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при приобретении станции, либо воспользоваться специальным онлайн калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения длительной и безопасной эксплуатации устройства. Подробные требования описаны в технической документации.

Основные правила следующие:

• Стабилизатор напряжения должен располагаться в сухом месте. Категорически запрещается монтаж устройства в комнатах с повышенной сыростью: гаражах, ванных комнатах и т.д.
• Модуль нельзя располагать в непосредственной близости от горючих и легковоспламеняющихся веществ.
• Обязателен свободный доступ свежего воздуха к корпусу устройства. По этой причине устанавливать модуль в шкаф запрещается.

Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых отопительных котлов крепят в непосредственной близости от отопительного оборудования. Подключение к котлу выполняется через специальную розетку на корпусе.
