Пожарная сигнализация – незаменимая в наши дни деталь инфраструктуры, позволяющая не беспокоиться за целостность помещения даже в том случае, если за его состоянием никто в конкретно взятый момент не следит. Такая система особенно хороша в тех зданиях, где вероятность возникновения и быстрого распространения пожара существенно повышена. Изначально установка такого оборудования имела смысл исключительно на различных складах, но сегодня удешевление подобной продукции приводит к тому, что оно понемногу переходит в разряд бытовых – ведь в отделке квартир все чаще используются легковоспламеняющиеся материалы.

Принцип работы системы

Пожарные извещатели – это целая группа разных приборов, которые, будучи объединены в противопожарную систему, реагируют на потенциально опасные явления. В зависимости от точной конфигурации система обнаруживает ту или иную проблему и отправляет информацию о ней на пульт пожарной охраны, которая получает возможность прибыть на место еще до того, как ее вызовут, и спасти имущество и людей. Датчики адресного типа способны не только сигнализировать о наличии проблемы в зоне наблюдения, но и точно отображать на пульте точку, в которой эта проблема обнаружена. Для самих людей система может предусматривать автоматическое звуковое оповещение – раз уж где-то загорелось, и сейчас приедут пожарные, есть смысл покинуть здание.

Система пожарного извещения для каждого помещения собирается индивидуально, учитывая его конструктивные особенности и потенциальные угрозы. При этом используются датчики разных типов, что имеют разный принцип работы.

• Тепловые извещатели реагируют на повышение температуры. Наиболее доступными и распространенными считаются пороговые, но они не всегда эффективны – датчик реагирует на температуру выше 70 градусов, которой в норме быть не может, но если очаг возгорания далеко, срабатывание будет запоздалым. Интегральные извещатели в этом смысле надежнее, но и стоят дороже. Тепловые датчики бывают линейными – тогда они представлены в виде кабеля, а не точки. И контролируют протяженную линию.

• Дымовые извещатели длительное время считались обязательными в общественных помещениях. Они излучают инфракрасные лучи, которые рассеиваются даже из-за незначительного количества дыма, что и улавливается прибором. Такая система надежна в плане реагирования, но предполагает слишком много возможностей ложного срабатывания – за дым прибор может принять пар или даже летающую в воздухе пыль. Естественно, в курилке такую систему ставить бессмысленно, а ведь именно там вероятность настоящего возгорания довольно высока. Соответственно, в любых помещениях, где есть такие датчики, курить строго запрещено.

• Извещатель пламени реагирует собственно при появлении огня, а не на сопутствующие факторы. Лучшее применение для такого датчика – производственное помещение, где много пыли и постоянно высокая температура, а еще представлены легковоспламеняющиеся материалы. Вышеописанные извещатели либо отличались бы регулярными ложными срабатываниями, либо пропустили резкий момент возгорания, а за время, пока они «думают», пламя могло охватить весь цех.

• Датчик утечки газа часто способен реагировать и на дым, и на температуру , но его главная особенность – «чувствовать» запах газа, даже когда человек его еще не обнаружил. Утечка обычно приводит к разрушительным последствиям в виде взрыва, потому при ее обнаружении нужны немедленные действия, а сигнализация вызовет аварийную службу, даже если на месте никого нет.

• Комбинированные датчики способны реагировать сразу на несколько критериев, потому потенциально могут считаться наиболее эффективными.

Как выбрать место?

От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане. Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию. Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается. По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.

Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу – его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.

Для примера, извещатель пламени при расстоянии до огня более 9 метров вряд ли, вообще, зафиксирует проблему. В комнате площадью до 15 кв. м он еще отреагирует на расстоянии 6-9 метров, но при двукратном увеличении помещения дистанция от огня до датчика уже должна быть не более 3-3,5 метра.

С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.

Размещение уже за подвесным потолком возможно лишь при нескольких условиях: наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.

Поэтапные инструкции монтажа

В идеале монтаж следует доверить профессионалам – только они знают все нормы и правила, способны правильно рассчитать расстояния и подобрать наиболее эффективную схему расстановки датчиков. Опыт позволяет мастерам избегать популярных ошибок неопытных людей, когда при расчете количества потолочных извещателей не учитывается положение светильника, который мешает обзору или вызывает ложное срабатывание из-за выделения тепла. Впрочем, поверхностно разбираться в теме все же следует – хотя бы затем, чтобы проверять качество выполняемой работы.

Когда план составлен с учетом всех вышеописанных нормативов, требуется расставить обозначения на потолке или стенах в тех местах, где будут монтироваться датчики. После этого схему стоит всесторонне оценить еще раз, поскольку на потолке часто могут наблюдаться новые детали, не учтенные в чертежах. Внося изменения на ходу, не забывайте, что все расстояния должны быть в соответствии хотя бы с минимальными допустимыми значениями, иначе либо система не сработает при пожаре, либо будет грешить ложными вызовами.

В местах, выделенных для датчиков, производят их крепление. Подключение к электросети осуществляется последовательно двужильными проводами. Все детали должны быть связаны в единую сеть, потому на последний подключаемый датчик нужно установить резистор.

Когда монтаж производится за подвесными или натяжными конструкциями, для пожарной сигнализации можно сконструировать отдельный каркас – например, можно монтировать их на тросе, если он надежен и хорошо закреплен. При этом врезку следует выполнять так, чтобы края прорези не мешали полноценному обзору помещения датчиком, потому в идеале следует вывести последний к самому уровню подвесного потолка. Если потолок натяжной и выполнен из материала, который боится даже не самых высоких температур, прорезь следует взять в специальное термокольцо, ведь сам датчик, постоянно подключенный к электросети, тоже способен греться. Последний этап – проверка срабатывания системы. Для большинства типов датчиков простой и хорошей проверкой является зажженная спичка или зажигалка, которую проносят вдоль извещателей – тут вам и пламя, и дым, и температура, поэтому рабочая система просто обязана отреагировать.

Особенности подключения

Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.

Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека. В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.

Соединение извещателей между собой возможно как по кольцевой, или шлейфной, системе, то есть последовательно, так и радиальным методом, где для каждой точки выделен отдельный кабель.

Возможные проблемы после установки

Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода. Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя. Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.

Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения. Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности. Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.

Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе. При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые. Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас. Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.

Как и любая другая система, пожарная сигнализация со временем выходит из строя по причине износа – обычно для нее устанавливается срок эксплуатации, после которого все ее детали придется менять даже в том случае, если при проверке она все еще реагирует на раздражающий фактор.

Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы – например, при отсутствии электричества сетевая система, конечно же, не работает. Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих. Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.

Правильно установленная пожарная сигнализация – залог сохранности вашего имущества и собственной безопасности. На современном рынке представлено несколько эффективных систем, работающих по разным принципам. Изучите особенности доступных вариантов, выберите самый подходящий тип пожарной сигнализации, а затем ознакомьтесь с руководством по расчету и установке датчиков и действиям в случае ложного срабатывания сигнализации.

Существуют системы, работающие с применением дымовых и тепловых датчиков . Принцип действия устройств понятен из их названия: тепловые датчики срабатывают при повышении температуры, дымовые же активизируются при образовании дыма в радиусе действия. Непосредственно датчики могут питаться от специальных приемно-контроль ных приборов либо батареек.

Для дома хорошо подойдет адресно-аналогов ая система, а также адресно-опросная сигнализация . Максимально быстро возгорание находят установки адресно-опросног о типа. Современная адресно-аналогов ая сигнализация способна определить место воспламенения и даже предпринять некоторые действия, к примеру, выключить вентиляционную систему, закрыть либо открыть все дери в доме, включить звуковую тревогу и т.п.

В продаже доступны современные пожарные сигнализации со встроенным GSM-передатчиком . При пожаре такая система позвонит или отправит на заданный номер сообщение с сигналом тревоги. Это даст владельцу возможность сразу же позвонить в пожарную службу и лично приехать домой. Современные GSM-системы можно программировать на оповещение сразу нескольких телефонных номеров, что очень удобно.

Нюансы установки и обслуживания системы пожарной сигнализации

Противопожарные датчики должны быть установлены на каждом этаже и в каждом помещении дома. Чердачные и подвальные помещения тоже не являются исключением. Лучшим местом для размещения датчиков пожарной сигнализации является потолок.

Установку датчиков можно выполнить своими руками, но по возможности лучше доверить эту работу лицензированной компании.

После установки сигнализационная система будет нуждаться в регулярном обслуживании. Если датчики питаются от батареек, каждый месяц проверяйте исправность контроллеров. Сами же батарейки обычно расходуют свой ресурс за год. Датчики рекомендуется менять на новые не реже чем через каждые 7-10 лет.

Если элементы системы питаются от литиевого аккумулятора, датчики тоже надо тестировать ежемесячно. При необходимости замены аккумулятора на новый следует одновременно с этим заменять все оповещающие устройства.

Если в квартире или доме установлена проводная система, проверяйте ее исправность каждый месяц. Источник питания нужно менять ежегодно. Срок службы всей системы в среднем составляет 7-10 лет.

В процессе монтажа противопожарной системы уделяйте отдельное внимание сечению и расположению кабелей. Учитывайте тот факт, что в будущем вам может захотеться выполнить перепланировку комнат или сделать элементарный ремонт. Постарайтесь продумать все так, чтобы любой ремонт можно было выполнить без внесения изменений в конфигурацию сигнализационной системы.

Обеспечьте надежную защиту системы от разного рода неприемлемых внешних повреждений (поражений насекомыми, химическими веществами и пр.). Нормы и правила установки рассматриваемых систем диктуются соответствующими ГОСТами. Внимательно изучите актуальную нормативную документацию до начала монтажных работ.

Покупайте оборудование только у проверенных и лицензированных поставщиков. Сигнализации сомнительного производства обычно ведут себя непредсказуемо. К примеру, они нередко срабатывают безо всякого намека на возгорание, а при настоящем пожаре упорно молчат. Поэтому не экономьте на собственной безопасности и купите качественную систему от известного производителя. Все равно замену сигнализации придется проводить не так уж и часто.

После установки поставьте свою сигнализацию на сервисное обслуживание. Для этого лучше обратиться в специализированн ую компанию.

В процессе подготовки к установке пожарной сигнализации нужно выполнить ряд специальных расчетов. Они помогут вам подобрать наиболее оптимальный вариант системы и избежать лишних расходов в процессе монтажа и обслуживания датчиков.

Одним из важнейших этапов расчета сигнализации является определение подходящей емкости источника питания . Решите, к какому источнику энергии вам будет удобнее всего подключить датчики. Таких источников достаточно много: от обыкновенных батареек до солнечных аккумуляторов.

Нужная емкость батарейки указывается в инструкции к сигнализации. Сверьте найденное значение с информацией, приведенной на корпусе батареи. Если емкости аккумулятора недостаточно, приобретите более мощную батарейку либо же соедините несколько аккумуляторов параллельно.

В случае параллельного соединения нескольких батарей убедитесь, что их напряжение одинаково. В противном случае общая емкость цепи аккумуляторов снизится.

Уточните необходимое сечение проводов для подключения датчиков пожарной сигнализации. Эта информация обычно приводится в инструкции к системе. Также обратите внимание на такие показатели как емкость батареи для работы в режимах ожидания и тревоги. Сложите эти значения, и вы получите показатель суммарной требуемой емкости батареи конкретно для вашей системы.

Подключение сигнализации на примере типичных датчиков

Первый этап. Определите нужное количество датчиков сигнализации. Для определения необходимого числа контроллеров вам нужно знать площадь обслуживаемого помещения и высоту потолка. В действующей нормативной документации сказано, что если потолок имеет высоту не более 350 см, то для обслуживания 80 м2 достаточно одного датчика. Одновременно с этим правила пожарной безопасности требуют, чтобы даже в самом маленьком помещении стояло не менее двух контроллеров. Руководствуйтесь последним правилом.

Второй этап. Разметьте места для установки пожарных датчиков. Максимально допустимое расстояние от стены до датчика по нормативным документам составляет 450 см. Непосредственно датчики нужно устанавливать с шагом не менее 900 см. это правило актуально для тех ситуаций, когда потолок является одноуровневым и его высота не превышает 350 см.

Настенные модели противопожарных датчиков нужно размещать на расстоянии 200 мм от поверхности потолка.

Третий этап. Зафиксируйте датчики на размеченных местах и подключите их к источнику питания с помощью двухжильных проводов. Между собой датчики соединяются последовательно. В колодке последнего контроллера нужно установить резистор.

Четвертый этап. Протестируйте каждый датчик после подключения. Для этого зажгите свечу и проведите ее пламенем возле детектора.

В случае если пожарная сигнализация сработала безо всякого намека на возгорание, вам нужно выполнить несколько простых действий для ее отключения. В противном случае громкие звуковые оповещения и срабатывание ненужных дополнительных средств доставят вам массу хлопот.

Первый вариант. Узнайте, почему сигнализация вообще сработала. Нельзя выключать систему без предварительной проверки всех обслуживаемых помещений. Качественные системы крайне редко срабатывают безо всяких на то причин. Может в какой-то комнате дома произошло задымление либо настоящее возгорание. При наличии «раздражителя» ликвидируйте его, и система отключится самостоятельно. Обязательно проверьте состояние электропроводки.

Второй вариант. В случае если никаких причин для срабатывания сигнализации вы не обнаружили, приступайте к ее отключению. Порядок отключения зависит от типа конкретной системы. Наиболее простой вариант – отключить сигнализацию от источника питания. Однако этот вариант можно рассматривать исключительно в качестве временного решения проблемы, т.к. с отключенной сигнализацией вы ставите под угрозу безопасность дома и всех, кто в нем находится.

Третий вариант. Если в доме установлена централизованная панель управления, отключите сигнализацию с нее. В некоторых ситуациях данная процедура требует ввода специального кода. Если он вам неизвестен, свяжитесь с компанией, которая занимается обслуживанием вашей пожарной сигнализации.

Четвертый вариант. Если контроллер сильно запылился, к примеру, при проведении ремонтных работ, для отключения достаточно будет снять с датчика лицевую панель и потереть его «внутренности» ватной палочкой, слегка смоченной спиртом. Если проблема была именно в этом, после подобной чистки сигнализация отключится. Впредь следите за состоянием датчиков и своевременно выполняйте их чистку.

Пятый вариант. При необходимости отключения пожарной сигнализации в каком-нибудь отдельном помещении, можете обмотать датчик клейкой лентой. Однако после подобной обработки контроллер станет бесполезным. Уберите скотч сразу же после определения и устранения неисправности.

Шестой вариант. Если ничто из вышеописанного не помогло, воспользуйтесь самым радикальным решением – перережьте провода, подключенные к датчику. Пожарная сигнализация выключится, однако станет полностью бесполезной, пока вы ее не отремонтируете. Постарайтесь как можно быстрее разобраться с причиной ложного срабатывания датчиков и устраните неисправности.

При наличии такой возможности обратитесь в специализированн ую компанию. Ее сотрудники выполнят диагностику пожарной сигнализации и дадут рекомендации по дальнейшим действиям с вашей стороны.

Таким образом, в самостоятельном монтаже пожарной сигнализации нет абсолютно ничего сложного. Нужно лишь детально разобраться в последовательнос ти подключения датчиков и выполнить все по инструкции. Обязательно ознакомьтесь с рекомендациями производителя. Многие современные системы имеют ряд особенностей, которые нужно уточнять в отдельном порядке. От правильности монтажа и подключения датчиков зависит ваша безопасность, помните об этом.

Удачной работы!

Видео – Пожарная сигнализация монтаж своими руками

Монтаж пожарных извещателей, безусловно подразумевает их соединение в шлейф пожарной сигнализации. Схема подключения пожарных извещателей приводится ниже. Рассматриваются двухпроводные (наиболее часто используемые)

• извещатели пожарные дымовые (ДИП),
• извещатели пожарные тепловые (ИП),
• извещатели пожарные ручные (ИПР).

Схема подключения охранных извещателей приведена на другой странице.

Шлейф пожарной сигнализации может одновременно содержать извещатели одного или нескольких (комбинированный шлейф сигнализации) указанных типов. Кроме того, схема подключения пожарных извещателей может предусматривать срабатывание приемно контрольного прибора пожарной сигнализации (формирование извещения "пожар") при срабатывании только одного датчика шлейфа пожарной сигнализации или при срабатывании двух и более пожарных извещателей. (такая организация шлейфа пожарной сигнализации после срабатывания одного извещателя формирует сигнал "внимание").

Адресные пожарные извещатели также имеют свою схему подключения. Хочу заметить- схема подключения датчиков пожарной сигнализации может варьироваться (зависит от типа приемно контрольного прибора), однако, различия незначительны, главным образом затрагивают номиналы (значения) дополнительных (балластных), оконечных (выносных) резисторов.

Кроме того, различные типы приемно контрольных приборов допускают подключение различного максимального количества дымовых пожарных извещателей в один шлейф сигнализации- эта величина обуславливается суммарным током потребления датчиков. Помните- ток потребления дымового извещателя зависит от его типа.

Все типы неадресных дымовых двухпроводных извещателей используют одинаковую нумерацию выводов:(1,2,3,4).

Схемы подключения выводов дымовых извещателей различных производителей визуально могут несколько отличаться (варианты 1,2), но, с точки зрения электрики, являются идентичными, ибо внутри корпуса извещателя выводы 3,4- короткозамкнуты.

Однако, второй вариант имеет серьезный недостаток - при извлечении извещателя из розетки приемно - контрольный прибор не обнаружит его отсутствия и не сформирует сигнал "неисправность". Поэтому лучше его не использовать.

Обратите внимание!

• Даже для одного конкретного типа приемно контрольного прибора пожарной сигнализации резисторы Rдоп. могут иметь различные значения (определяется током потребления различных типов дымовых извещателей, читайте паспорт прибора внимательно).
• Приведенная схема подключения пожарного ручного извещателя справедлива когда его исполнительным элементом являются нормально замкнутые электрические контакты. Например, для ИПР 3 СУ эта схема подключения не подойдет.
• Тепловые пожарные извещатели подключаются по приведенной схеме если имеют нормально замкнутые контакты (таких большинство).
• Может возникнуть ситуация, когда ИПР, подключенный по приведенной (рекомендованной паспортом прибора) схеме для шлейфа сигнализации, предусматривающего сработку по двум датчикам, срабатывая вызывает формирование приемно контрольным прибором сигнала "внимание" вместо "пожар". Попробуйте тогда уменьшить номинал резистора (Rдоп), через который этот ИПР подключается в шлейф сигнализации.
• Перед подключением (установкой) адресных извещателей, их адрес должен быть предварительно запрограммирован.
• Подключение дымовых пожарных извещателей требует соблюдения полярности шлейфа сигнализации .

© 2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Почти каждый день мы слышим на улице вой сирены пожарных расчетов. Это подтверждает статистику большого количества возгораний, как квартир, частных домов, так и производственных помещений. Причинами пожаров являются неосторожность обращения с огнем, курение в неположенном месте, замыкания проводки, искрение оборудования и т.д. Предупредить о возгорании способна автоматическая пожарная сигнализация, в комплекс оборудования которой входят датчики задымления, звуковая сигнализация и пульт передачи сигнала о пожаре на центральный пост пожарной охраны.

Что такое пожарная сигнализация

Для своевременного обнаружения первых признаков возгорания необходимы первичные регистрирующие устройства (датчики), которые быстро смогут определить появление дыма. Такой датчик может сам издавать сигнал тревоги или привести в действие автоматическую систему оповещения находящихся в здании людей, включить пожаротушение и передать вызов в аварийно-спасательную часть МЧС России. Вся описанная совокупность технических средств первичного обнаружения и информирования об этом является пожарной сигнализацией (ПС).

Очень важна правильная настройка и периодические проверки соответствия нормативам систем пожарообнаружения. При длительной эксплуатации датчики пачкаются, теряют свои свойства, а от их работоспособности зависит жизнь людей и сохранность имущества. Быстрое обнаружение возгорания, расшифровка информации о нахождении очага горения способно решить многие задачи:

• включить тушение пожара или сделать вызов пожарной бригады МЧС;
• провести эвакуацию людей;
• воспрепятствовать распространению пожара;
• снизить финансовые последствия пожара;
• свести к минимуму травматизм и гибель людей.

Устройство

Структурная схема ПС включает датчики, назначение которых подать сигнал о появлении дыма, систему сбора, контроля и передачи информации с них. Каждый элемент ПС отвечает за решение своей задачи:

• Охранно-пожарная панель – включает пожарно-охранную системы.
• Датчики – должны обнаружить задымление и подать сигнал.
• Приемно-контрольные панели – обеспечивают сбор и обработку информации, формирование сигналов соответствующим службам.
• Периферийные устройства – обеспечивают электропитание, линии связи, способы информирования, включение пожаротушения.
• Оборудование центрального управления охранно-пожарной сигнализацией (ОПС)– принимает сигналы от разных объектов и формирует информацию для пожарных частей МЧС.

Принцип работы

Система пожарной сигнализации работает по принципу опроса по очереди всех датчиков и выявления факта срабатывания (для пороговых систем), либо изменения уровня контролируемых параметров среды (для адресно-аналоговых систем). В простых пороговых системах при срабатывании датчика происходит обрыв всего шлейфа, что сигнализирует о пожаре в зоне, где этот шлейф расположен. В автоматических системах пожаротушения по сигналу включается орошение в зоне задымления, подается сигнал тревоги и делается вызов на центральный пульт.

Виды пожарной сигнализации

Современные ПС изготавливаются из разных комплектующих деталей. Принцип работы пожарной сигнализации влияет на выбор необходимого оборудования – датчиков-извещателей, кабеля, блоков питания и т.д. По принципу построения ПС бывают:

• пороговыми с радиальным шлейфом;
• пороговыми с модульной структурой;
• адресно-опросными;
• адресно-аналоговыми;
• комбинированными.

Адресно-аналоговая система

Для сбора и анализа информации с датчиков дыма, температуры, влажности и т.д., создаются адресно-аналоговые ПС. Каждому датчику присваивается свой адрес местонахождения в здании и по шлейфам информация о его показаниях в реальном времени считывается приемно-контрольным прибором (ПКП). Анализируя информацию с нескольких датчиков, адресная сигнализация определяет нахождение очага возгорания и подает сигнал о пожаре. Адресные шлейфы сигнализации имеют кольцевую структуру. На один шлейф можно подключить до 200 устройств и датчиков:

• автоматические извещатели о возгорании;
• ручные извещатели;
• реле;
• оповещатели;
• модули контроля.

Преимущества адресно-аналоговой ПС:

• раннее обнаружение очага;
• мало ложных тревог;
• возможность изменения порогов чувствительности сенсоров;
• низкие расходы на монтажно-пусковые работы и техническое обслуживание.

Адресно-опросная

В отличие от адресно-аналоговой, в адресных и пороговых системах формирование сигнала о пожаре осуществляется самим датчиком. При этом в шлейфе реализуется протокол обмена информацией для определения, какой сенсор сработал. Алгоритм работы проще, чем в адресно-аналоговой системе. Контрольная панель управления ждет сигналы сенсоров, циклически опрашивая все пожарные извещатели, для выяснения их состояния. К их недостаткам относится увеличение времени обнаружения пожара. Преимуществами таких ПС являются:

• информативность получаемых центральным постом сигналов;
• контроль функциональности пожарных извещателей;
• выгодное соотношение цены и качества.

Пороговая

Построение пожарной системы, в которой каждый датчик-извещатель имеет настроенный конкретный порог чувствительности, называется пороговой ПС. В ней срабатывание одного из сенсоров выдает сигнал тревоги по номеру шлейфа. Эти пожарные системы применяются при контроле небольших объектов – магазинов, детских садов. Их недостатком является маленькая информативность (только сигнал срабатывания сенсора) и отсутствие указания места возгорания. К плюсам стоит отнести дешевизну стоимости такой системы и ее монтажа.

Датчики пожарной сигнализации

Основной функцией пожарных датчиков является способность быстро реагировать на изменение физических параметров среды. Датчики ПС отличаются между собой по типу контролируемого физического параметра, принципам работы и способам передачи информации на центральный пульт управления. Принцип их работы бывает пассивный – только срабатывание, и активный – срабатывание плюс контроль изменения параметров окружающей среды. Активные извещатели, в зависимости от уровня угрозы, подают на пост автоматического управления ПС (АУПС) сигналы разного уровня.

Аспирационные типы извещателей производят дистанционный забор проб воздуха в контролируемом помещении, доставку и анализ его в отдельном приборе. Основным отличием сенсоров друг от друга является тип контроля физических параметров, по которому они подразделяются на:

• дымовые;
• тепловые;
• пламени;
• утечки воды;
• утечки угарного / природного газа.

Как работает датчик дыма

Пожарный извещатель задымления (или датчик дыма) предназначен для выявления очага возгорания путем обнаружения задымленности той части здания, где он расположен. Датчик работает на оптическом принципе – свет от светодиода, попадая через воздушную камеру на фотоэлемент, генерирует электрический сигнал определенного уровня. При задымлении воздушной камеры луч от светодиода рассеивается и на фотоэлемент поступает меньше света. Это является признаком появления дыма, датчик выдает сигнал срабатывания. Датчик работает в диапазоне температур от минус 30 до плюс 40 градусов.

Нормы установки

Установка пожарной сигнализации производится в соответствии с официальным документом – нормами пожарной безопасности НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования" утверждены все правила проектирования, установки и эксплуатации таких устройств. Этими правилами регламентируются работы по созданию разных комплексов пожаротушения. К примеру, количество дымовых точечных датчиков, их расположение друг относительно друга зависит от площади и высоты потолков помещения:

Высота помещения, м	Средняя площадь, контролируемая одним датчиком, м2, до	Максимальное расстояние, м
		между датчиками	от датчика до стены
от 3,5 до 6,0
от 6,0 до 10,0
от 10,5 до 12,0

Монтаж пожарной сигнализации

На первом этапе необходимо выбрать тип ПС, фирму-производителя, стоимость самого основного и необходимого дополнительного оборудования. ПС часто совмещается с охранной системой, в результате чего получается охранно-пожарная сигнализация (ОПС). Внедрение и монтаж автоматической пожарной сигнализации (АПС) на объекте выбранной заказчиком системы пожарной безопасности включает несколько этапов:

• проектирование пожароохранной системы;
• прокладку кабельных шлейфов;
• монтаж датчиков;
• пуско-наладочные работы.

Цена на пожарную сигнализацию

Оценить затраты на проектирование, монтаж и пуск в эксплуатацию ПС очень сложно. Купить эти системы можно в специализированных салонах Москвы, Санкт-Петербурга и других городов России. Их продажа осуществляется интернет-магазинами. Приблизительно оценить и сравнить несколько подобных систем можно, рассмотрев очень приблизительный перечень оборудования пожарных систем двух разных производителей для защиты двухэтажного пятикомнатного дома без чердака и подвала:

Быть готовым к пожару невозможно, он всегда внезапен и малоконтролируем. Но минимизировать риск его появления, значительно сократив предсказуемый материальный ущерб, можно. Для этого специалистами изобретены пожарные извещатели, которые в настоящее время являются единственным средством, способным обнаружить пожар без человека. Одним из таких в своем роде является, тепловой пожарный датчик или извещатель, кратко - ТПИ.

Само название - тепловой - объясняет принцип действия прибора. Он содержит один или несколько преобразователей - чувствительных элементов, которые, воспринимая температурное повышение среды, ведут к срабатыванию громкого опознавательного сигнала через звуковой оповещатель.

Существует еще один вид извещателя – пожарный дымовой. Он срабатывает на аэрозольные продукты горения, проще говоря, дым, а точнее, его цвет. Плюс противопожарных датчиков дыма в том, что он разрешен в административно-бытовых строениях, в отличие от теплового извещателя, а минус – поднимет всех на ноги не из-за пожара, а, например, большого скопления пыли или пара. Причем, если говорить строго, называть его датчиком неправильно, потому что он лишь составная часть извещателя.

Основные типы

По виду основной из составляющих ТПИ - чувствительного элемента или контроллера, различают четыре основных его типа:

• Контактный ТПИ . При изменении температурного режима установленный контакт или электрическая цепь размыкается, специальный шлейф рвется и служит причиной срабатывания звукового сигнала. Самые простые, как правило, отечественные модели, представляют собой замкнутый контакт из двух проводников, упакованный в пластмассовый контейнер. Более сложные имеют термочувствительный полупроводник с отрицательным сопротивлением. Если температурная отметка окружающей среды возрастет, сопротивление упадет, и по цепи пойдет контролируемый ток. Как только он достигнет определенного показателя, оповещатель сработает.
• В электронный сенсор вмонтированы сенсоры, которые находятся внутри кабеля, как только температура достигает определенного порога, сопротивление электротока в кабеле меняется, что передается в управление контрольного устройства. Высокочувствителен. Принцип устройства достаточно сложный.
• Оптический извещатель работает на основе оптико-волоконного кабеля. От повышения температуры изменяется оптическая проводимость, что ведет к звуковому оповещению.
• Металлическая трубка с газом, герметично заполненная, необходима для механического ТПИ . Воздействие температуры на любой участок трубки приведет к изменению ее внутреннего давления и срабатыванию сигнала. Признан устаревшим.
• Другие типы . Полупроводниковые имеют специальное покрытие с отрицательным коэффициентом температуры, электромеханические состоят из проводов под механическим напряжением, покрытых термочувствительным веществом.

Виды пожарных извещателей

Пожарные тепловые реагируют на разные параметры распространения огня. Отсюда и классификация на виды.

В максимальный противопожарный датчик задан порог абсолютной величины:

• давление,
• температура, - как только показатель окружающей среды его достигнет, люди будут оповещены.

Массово выпускают отечественные устройства с температурой срабатывания 70-72 градусов. Они же являются по причине своей финансовой доступности весьма популярными.

Для дифференциального датчика пожарной сигнализации важна скорость изменения признака, который стоит у него на контроле.

Такие устройства признаны более эффективными, чем максимальные ТПИ -

• дают тревогу раньше,
• устойчивы в работе, но за счет двух установленных на расстоянии элементов, они выше по цене.

Максимально-дифференциальные приборы объединяют оба параметра.

Собираясь за покупкой данного типа пожарных устройств, учтите, что их температурный порог минимум на 20 градусов должен быть выше допущенной температуры на объекте.

Таким образом, современные системы пожарной сигнализации технические специалисты делят на дискретные (по порогу) – они рассмотрены выше - и аналоговые. Аналоговые тепловые пожарные сенсоры в свою очередь подразделяются на неадресные и адресные. Последние передают не только информацию о возгорании, но и код своего адреса.

И дискретные, и аналоговые измеряют характеристики факторов пожара, принципиальное отличие в способе обработки сигнала.

У аналоговых он сложнее и его суть в специальных систематических алгоритмах.

• Адресно-аналоговые тепловые устройства регулярно собирают информацию о состоянии помещения. Они могут выдать данные, на которые запрограммированы для сборы, в режиме реального времени.
• Взрывозащищенные тепловые пожарные извещатели нужны там, где риск появления пожар высок, и в воздухе могут присутствовать взрывоопасные вещества. Они словно бронированы, так как расположены на различных силовых агрегатах, нефтепроводах и т.д. Различаются степенью защиты, количеством сенсоров и разными установленными температурными порогами.
• У линейных тепловых извещателей применяется кабель с теплочувствительным полимером – термокабель – он фиксирует любые изменения по всей своей протяженности как единый противопожарный датчик. Используется там, где потолок большого размера, например, крытый стадион. Крепить можно кроме потолка еще и на стены.
• Многоточечные тепловые устройства противопоставлены по своей сути линейным. Они входят в единую систему, которая контролирует несколько зон и объединена в электрическую цепь. Поступающие от датчиков противопожарных сигналы обрабатываются в едином блоке.

Эксплуатация и установка

Схема подключения тепловых датчиков дается в инструкции по эксплуатации, однако, могут возникнуть трудности.

Требования ГОСТ Р 53325-2009, пункт 4.2.5.1, обязывают снабжать извещатели тепловые встроенным или выносным оптическим индикатором.

При расчете номиналов резисторов дополнительных берите во внимание электрические составляющие подключаемых светодиодных индикаторов.

Смотрите в паспорте прибора на падение напряжения типовое и максимальное, которые указывают на предел параметров. Для удобности монтажа лучше брать светодиодные неполярные индикаторы.

Замкнутые нормально контакты тепловых устройства соединяются с шлейфом так же, как и у дымовых. Отличие в том, что в дежурном состоянии у тепловых датчиков электроток не потребляется, а в активном режиме его меньше, чем у дымовых.

У тепловых датчиков пожарной сигнализации в схеме подключения есть следующие сопротивления:

• Rбал.,
• Rок.,
• Rдоп.

Изучаем руководство по эксплуатации прибора контроля и учитываем номиналы резисторов.

Rбал. аналогичен Rдоп., но в комплекте контрольного прибора его нет, придется купить дополнительно.

В обычном режиме датчики коротко замкнуты, а значит, сопротивление Rбал возникнет только в том случае, если один или двое из приборов сработают. И тогда сможет сформироваться сигнал “Тревога”.

Для контроллеров “Мираж ” есть нижеследующая схема. Если сработает один, то поступит сигнал “Внимание”, если второй - последует команда “Пожар”.

Обозначение теплового извещателя на схеме, а также других составляющих следующее:

• ШС – шлейф сигнализации,
• ИП - извещатель пожарный тепловой,
• ИПР – извещатель пожарный ручной,
• ДИП – дымовой извещатель пожарный.

Условное графическое обозначение автоматического теплового извещателя по требованиям нормативной документации - .

Нормы и особенности установки/подключения тепловых датчиков регулируются сводом правил системы противопожарной защиты 5.13.130.2009 с последними изменениями от 20.06.2011 г.

Из таблицы 13.5.становится известным расстояние между тепловыми точечными устройствами, а также между ними и стеной (не забудьте об исключениях, указанных в пункте 13.3.7).

Для начала давайте рассмотрим общую схему соединений охранной сигнализации.

Она приведена на рис. 1 и включает:

• приемно контрольный прибор -ПКП;
• извещатели (датчики) - ИО;
• устройства звукового и светового оповещения - ОП;
• блок питания - БП.

Определенные модели ПКП имеют встроенный блок питания с возможностью подключения извещателей. Для небольшого количества датчиков мощности бывает достаточно. На схеме приемо контрольного прибора эти точки обозначаются как выход "плюс" и "минус" или "общий" напряжения 12 Вольт.

Обратите внимание - ПКП является центральной частью сигнализации, что, собственно, определяется назначением и принципом работы системы.

Приведенный пример иллюстрирует взаимосвязь оборудования системы безопасности, конкретные схемы подключения технических средств приводятся в документации предприятий изготовителей. Однако, для различных типов датчиков и приборов есть много общего, поэтому соединить их между собой можно не пользуясь специальными инструкциями и описаниями.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как "ШС" - шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность "+", "-". Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

• оповещатели,
• системы передачи извещений (СПИ) - клеммы ПЦН.

* * *

© 2014 - 2020 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Алексей

Борьба с очагами возгорания наиболее эффективна на начальном этапе. Но как распознать их до того, как пламя охватит большие площади? Ранее с этой целью в каждом населенном пункте устанавливались пожарные башни с которых круглосуточно велось наблюдение.

При появлении первого признака возгорания – дыма, дежурным нарядам подавался сигнал. Но эффективность такого способа обнаружения была очень мала. Сегодня существуют специальные системы, с успехом заменившие человека. Монтаж датчиков сигнализации возможен в каждом помещении и даже на открытых площадках.

Они фиксируют появление малейших проявлений возгорания и передают сигнал на пульт. Но для того, чтобы сигнализация работала без сбоев необходимо ее глаза (извещатели) устанавливать в соответствии с существующими нормативами.

Что включает в себя пожарная сигнализация?

Это комплекс устройств, обнаруживающих признаки пожара и информирующих людей о месте их появления.

В состав системы входят:

• Пожарные извещатели
• Приемная аппаратура
• Свето-звуковые приборы
• Линии связи
• Источники питания

В-третьих, способ прокладки. При выборе проводной системы для квартиры важный фактор – эстетика помещения. Чаще всего выбирают скрытый способ прокладки, а это еще 10% к общей стоимости.

В-четвертых, и аналоговая также отличаются по цене. Хотя, как способ удешевления первого вида сигнализации возможно использовать комбинированную модель.

В-пятых, интеграция с другими охранными системами добавит еще 10%.

Как видите факторов, от которых зависит цена более чем достаточно. Возможно монтаж выполненный самостоятельно позволит сэкономить определенную сумму, но он должен быть выполнен с учетом всех нормативных требований.

Не все могут позволить себе установку пожарной сигнализации с выводом на пульт. Большинство предпочитает производить монтаж самостоятельно. В данном случае следует определиться какие помещения будут оснащаться датчиками. Например, газовые извещатели устанавливаются на кухне или в котельной, дымовые в жилых комнатах.

Далее выберите, где будут установлены датчики и другое оборудование и как будут прокладываться провода. И можете приступать непосредственно к монтажу. Подключение датчика сигнализации должно производиться при выключенном питании, не торопясь, аккуратно. Выполнив монтаж необходимо проверить работу всех извещателей и системы в целом.

Внимательно изучив всю информацию по установке системы пожарной сигнализации можно выполнить ее самостоятельно. Это позволит сэкономить средства, но…

Стоит ли? Ведь малейшая ошибка в монтаже может привести к плачевным последствиям.

Благодаря современным технологиям сегодня стало возможным дистанционно управлять средствами безопасности. На смену механическому управлению пришли автоматизированные системы. Человек полностью стал доверять технике, так как человеческий фактор к ней неприменим.

Назначение и функции пульта пожарной сигнализации

Централизованная система помогает осуществлять наблюдение за охраняемым объектом, даже если вы находитесь далеко от объекта и не в силах предпринять активных действий. Сообщение о задымлении либо пожаре сразу поступает на пульт, что является сигналом к немедленному реагированию.

• Предыдущее поколение централизованных систем были малоэффективны.
• Современные электронные системы по сравнению со своими предшественниками потребляют минимум энергии при максимальном КПД.
• Дистанционное управление системой пожарной охраны дает возможность получить сведения о действии сигнализатора, а также определить точное место дислокации задымления либо очаг возгорания.

Установив централизованную систему противопожарной безопасности с помощью пульта управления можно управлять узлами огнетушения, проверять прибор на работоспособность и совершать другие действия при возникновении такой нужды. В случае чрезвычайно опасной обстановки либо угрозы жизни и здоровью человека, на пульте контроля загорается индикация и в качестве предупреждения включается звуковой сигнал, сообщающий об опасности.

• Функциональность пульта управления зависит от разновидности системы противопожарной безопасности и выбранной модели.

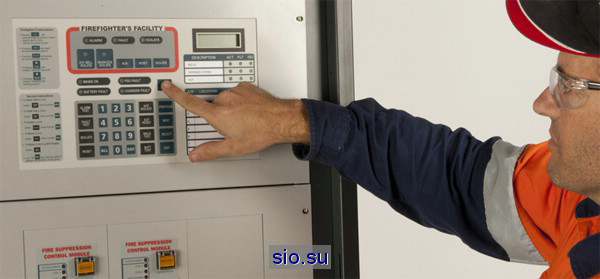

• Стандартная конфигурация состоит из световой панели с излучающими яркий свет диодами и клавишами управления. Диодная панель подключается к приемнику и шлейфам от сигнализаторов.
• В зависимости от частоты мерцания индикатора можно определить состояние датчика в настоящий момент.

Для установки пульта управления системами отводится специальное помещение – пожарный пост. Указанное помещение необходимо обеспечить круглосуточным наблюдением дежурного персонала. Дежурный обязан всегда контролировать состояние индикаторов на панели управления: всех направлений пожаротушения, режимов автоматического и дистанционного запуска охраны, блокировку управления. Количество индикаторов варьируется в зависимости от выбранной модели пульта ДУ.

Основные функции пульта:

Что такое приемно-контрольный прибор (ПКП) и его предназначение?

Приемно-контрольный прибор пожарной сигнализации (ПКП) – самая основная часть управления всей системой пожарной охраны. Отвечает за противопожарную защиту охраняемых объектов.

В случае возникновения угрозы жизни людей, возможно осуществление контроля датчиков состояния дверей, ручного пуска пожарной сигнализации, управление цепями приводов двигателей и задвижек вентиляции, управление лифтами. Для управления дополнительными датчиками необходима профессиональная настройка системы.

В зависимости от разновидности, ПКП может контролировать одну или сразу несколько локаций пожаротушения, разграничивая их по типу вещества, нейтрализующего возгорание.

Разновидности ПКП по величине рабочей емкости

ПКП малой емкости

Применяются при установке систем на небольших объектах, например, в частных домах, на дачах. Воспроизводят два типа уведомлений о происшествии. Преимуществом таких систем является простое устройство и отсутствие специальных навыков при установке.

При выборе ПКП необходимо обратить внимание на способность широкого применения шлейфов сигнализации и возможности изменения их функций. Также не стоит брать дешевые ПКП, лучше отталкиваться от функциональных особенностей, площади и этажности здания и его огнеопасности. Значимую роль играет количество затрачиваемой ПКП энергии. Для дежурного и аварийного режимов величина должна быть минимальной, так как от этого зависит производительность.

Приборы контроля средней и большой информационной емкости

Крупные здания (торговые центры, склады, производства и др.), в отличие от малых сооружений (например, загородный дом), нуждаются в оборудовании многоступенчатой пожарной сигнализации.

При необходимости организации единого (общего) управления за охраной строения и пожарной безопасностью устанавливают приборы среднего и большого информ объема с количеством сообщений от 3 до 5 и выше 5. В случае установки указанной ёмкости ППК важно учитывать возможность в будущем увеличить объем.

Разница обычной витой пары от системы RS485 заключается в том, что применение интерфейса RS485 требует специальных навыков и внимательного отношения к типу соединительных линий, в то время, как обычную витую пару можно смонтировать своими силами.

Особое удобство в этой системе доставляет возможность использования вместо компьютера – пульта ППК.

Заранее продуманное и детально спланированное техническое оборудование помещения поможет сократить будущие затраты, в случае возможного увеличения площадей объекта.

Цена системы

Средняя стоимость качественных систем варьируется в пределах от 2000 до 7000 рублей.

1. Наиболее востребованными среди потребителей моделями автоматических систем противоогневой системы являются такие модели, как С 2000-М с большим набором опций и возможностью подключения до 32 шлейфов . Привлекателен компактными размерами при достаточной производительности. Стоимость такого устройства колеблется от 6800 до 7800 рублей.
2. Следующим не малоинтересным экземпляров является Сигнал-10. Увеличенный диапазон рабочих температур +50 градусов Цельсия . Его стоимость равна примерно 2000 рублей.
3. Более работоспособным при высоких температурах до +55 градусов и в то же время достаточно компактным при своей производительности является модель С2000-М Пульт Контроля И Управления . Цена такого удовольствия равна примерно 6300 рублей.
