Поскольку внутренняя разводка труб обычно выполняется на этапе строительства, крайне желательно одновременно продумать и построить канализационную систему с выпуском фановых труб.

Трубы

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

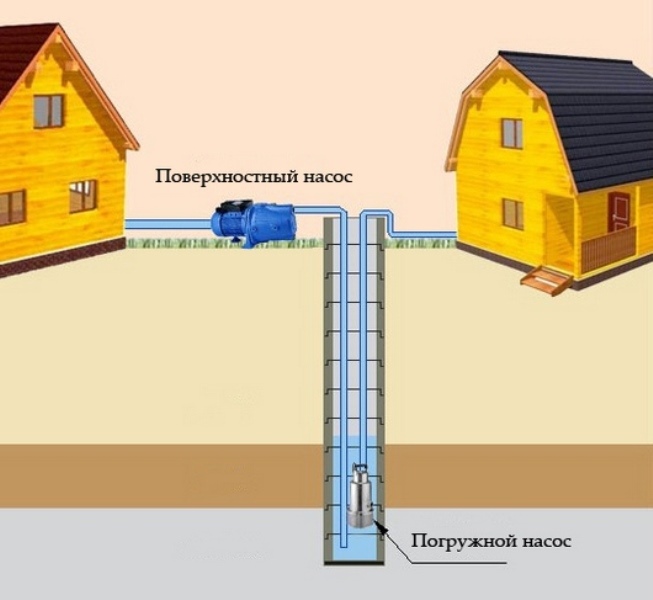

все про абиссинский колодец своими руками, возможна ли установка насоса на вашем участке и подходящие технологии бурения.

Монтаж системы водопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

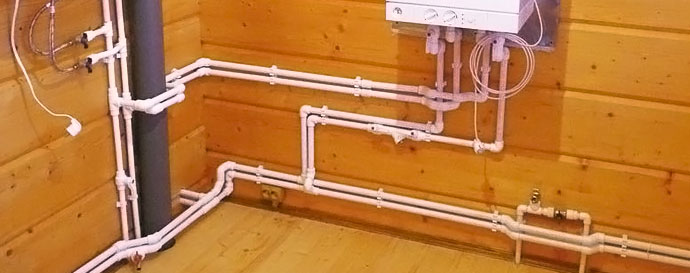

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

• Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
• Максимально используйте резьбовые соединения.
• При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
• Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
• Используйте одинаковые крепления, разветвители и фитинги по всей системе.
• Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
• Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Водопровод является одной из систем жизнеобеспечения в современной квартире, представить себе жизнь без водопровода в квартире довольно трудно. Приходит время, когда коллекторная разводка труб водоснабжения в квартире требует замены по каким-либо причинам. И тогда хозяева квартиры задаются вопросом: как сделать в квартире водопровод и возможно ли его заменить самостоятельно? Конечно можно, ведь в наши дни на рынке можно легко найти самые разнообразные инструменты и материалы, которые помогут вам осуществить данное мероприятие своими силами.

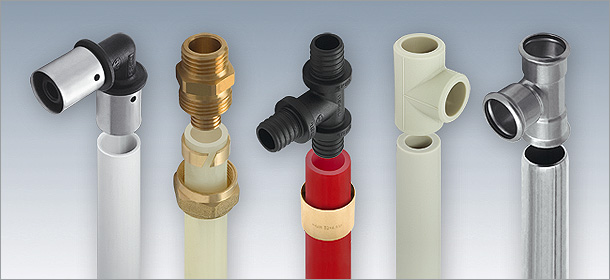

Есть достаточно много вариантов водопроводных труб, главным отличием которых является материал, из которого они изготавливаются. Материалами для таких труб могут служить металл, пластик и металлопластик. У каждого типа материала, как и у любой сантехники, есть свои плюсы и минусы:

1. Оцинкованная сталь. Данный материал довольно прочный. Срок эксплуатации изделий из этого материала может достигать 25 лет. Защитное покрытие цинком предотвращает воздействие коррозии на трубы. Но из-за механического воздействия слой может быть поврежден и тогда участки с поврежденным цинковым покрытием могут начинать ржаветь.
2. Нержавеющая сталь. Материал, отличающийся долговечностью и прочностью. Срок эксплуатации порой может доходить до полувека. Продукция из данного материала отличается устойчивостью к механическим воздействиям и коррозии. Главным недостатком подобных изделий является, пожалуй, их высокая цена.
3. Медь. Трубы из меди достаточно прочные и не подвержены коррозии. Медь довольно дорогой материал, и кроме того требует использование фитингов из того же материала, цена которых, к слову, довольно не маленькая. Срок эксплуатации данных труб может доходить до 70 лет. Медные трубы могут также стать весьма оригинальным украшением интерьера.
4. Металлопластик. Изделия из металлопластика отлично характеризуются такими параметрами как высокая устойчивость к коррозии и небольшая цена. Кроме того, трубы из этого материала обладают такой приятной особенностью как устойчивость к солевым отложениям на внутренних стенках, а также накоплению на них мусора. Срок эксплуатации металлопластиковых изделий около 30 лет. Главным недостатком изделий из этого материала – низкая термоустойчивость (температура воды в системе не должна быть более 95°C).
5. Полиэтилен (ПЭ) Изделия из данного материала отличаются достаточно высоким коэффициентом прочности при этом довольно просты в монтаже. Но нужно помнить что данные трубы крайне нежелательно использовать для сооружения горячего водопровода, из-за низкой термоустойчивости полиэтилена. Но для холодного водоснабжения в частном доме изделия из полиэтилена будут идеальным вариантом, из труб, которые изготавливаются из этого материала, достаточно часто монтируют систему канализации. Срок службы труб из полиэтилена составляет 30 лет.
6. Полипропилен (ПП). Материал, сочетающий в себе такие качества как прочность и долговечность, срок службы изделий из этого материала 50 лет. Изделия из полипропилена не подвержены разрушительному действию коррозии, а внутренняя поверхность стенок достаточно гладкая, что не дает образовываться солевым отложениям. Установка данных труб делается при помощи сварочного аппарата. Для горячего водопровода монтируют армированные ПП трубы.

Какой диаметр труб должен быть?

1. Самая крайняя точка должна иметь двухкратный показатель запаса напора.
2. В трубах сечением 12 мм может возникнуть турбулизация. Обычно данное явление возникает на входе в стояк, где нормальное показание напора может достигать от 1,5 до 4,5 атмосферы. В конструкции из труб, чей диаметр составляет 16 мм, турбулизации не бывает даже при тех же показателях напора.
3. Потери давления на единицу арматуры и соединительных элементов трубопровода примерно равны 0,15 атмосфер.
4. Полипропиленовые трубы с 16 мм сечением обладают потерями 0,05 атмосфер на 1 метр конструкции.
5. Минимально допустимое давление во время рабочего процесса должно составлять 0,3 атмосферы.

Довольно важным показателем является значение давления на входе. Исходя из особенностей, вход имеет свои показатели давления. Эта характеристика определяет, достаточен ли будет напор для дальних приборов в конструкции. Если есть желание общее давление в стояке можно узнать, спустившись в подвал дома и посмотрев на манометр. Данное значение нужно разделить на количество этажей, полученное значение будет примерным показателем давления на входе для одной квартиры.

Кроме этого, есть показание, определяющее нелинейную зависимость потерь давления внутри водопровода. Главным параметром, определяющим это значение, является скорость течения жидкости по трубам. Она зависит от диаметра труб, даже небольшое увеличение диаметра показатель потери значительно падает.

Важно! В сложных ситуациях специалисты советуют определять разводку труб, используя в качестве руководства строительные нормы и правила (СНиП). Более того, всегда можно обратиться за помощью к профессионалу, который сделает нужные расчеты и определит оптимальный диаметр труб для конкретной ситуации.

Достаточно популярной является разводка холодной и горячей воды в квартире, учитывающая все показатели потерь и максимально их снижает – это разводка трубой водоснабжения в квартире, которая имеет сечение 20 мм с отводами к трубам 16 мм сечением.

Виды разводки водопровода

В квартирах самостоятельная реализация разводки водопроводов бывает следующих видов:

• открытый;
• закрытый.

Открытый вид разводки воды подразумевает монтаж труб на стенах, а закрытый — в стенах. Обычно вопрос о том какую разводку выбрать ставится тогда, когда помещение обладает достаточно маленькой полезной площадью, а открытый тип разводки уменьшит и без того тесное помещение. Если комната достаточно просторная, можно использовать тот вид разводки, который наиболее вам удобен. Рассмотрим все положительные и отрицательные стороны каждого типа разводки.

Плюсы скрытой разводки:

• эстетичность (водопровод не портит интерьер);
• увеличение полезной площади (визуально и физически);
• защищенность конструкции от внешнего воздействия (например, пожара).

Минусы скрытой разводки:

• ограничение по типу материалов (не каждый тип изделий годен для закладки внутрь стены);
• длительная подготовка с проделыванием в стенах штроб и несколько более сложная установка;
• в процессе эксплуатации могут возникнуть трудности с выявлением протечек;
• сложность при проведении профилактических осмотров трубопровода.

Трубы, прокладка которых будет осуществлена внутри стен, не будут портить внешней эстетики интерьера, но при их обслуживании могут возникать некоторые сложности.

Плюсы открытого способа:

• для данного типа разводки подойдут трубы из любого материала;
• более простая установка, по сравнению с закрытым типом;
• не возникает лишних хлопот при проведении профилактики и демонтаже;
• легко можно установить места протечек;
• при необходимости в систему могут быть добавлены дополнительные приспособления.

Минусы открытой разводки:

• уменьшает полезную площадь помещения;
• иногда может не вписаться в дизайн помещения, испортив дизайн;
• подверженность к внешним воздействиям, которые могут привести в негодность некоторые части трубопровода.

Схема разводки также бывает двух типов:

• последовательная (тройниковая);
• коллекторная.

Тройниковая схема более распространена, выполняется при помощи подключения к общему водопроводу тройника. Данная конструкция довольно надежная и проста в установке. В случае какой-либо аварии, как правило, необходимо перекрывать воду во всей квартире. Но подобная проблема решается при помощи установки запорной арматуры для каждого сантехнического прибора.

Наибольшим недостатком можно считать то, что во время использования нескольких кранов, в системе, смонтированной своими руками по тройниковой схеме, падает давление. Сантехнический коллектор такого недостатка лишен, что положительно сказывается на ее эксплуатации.

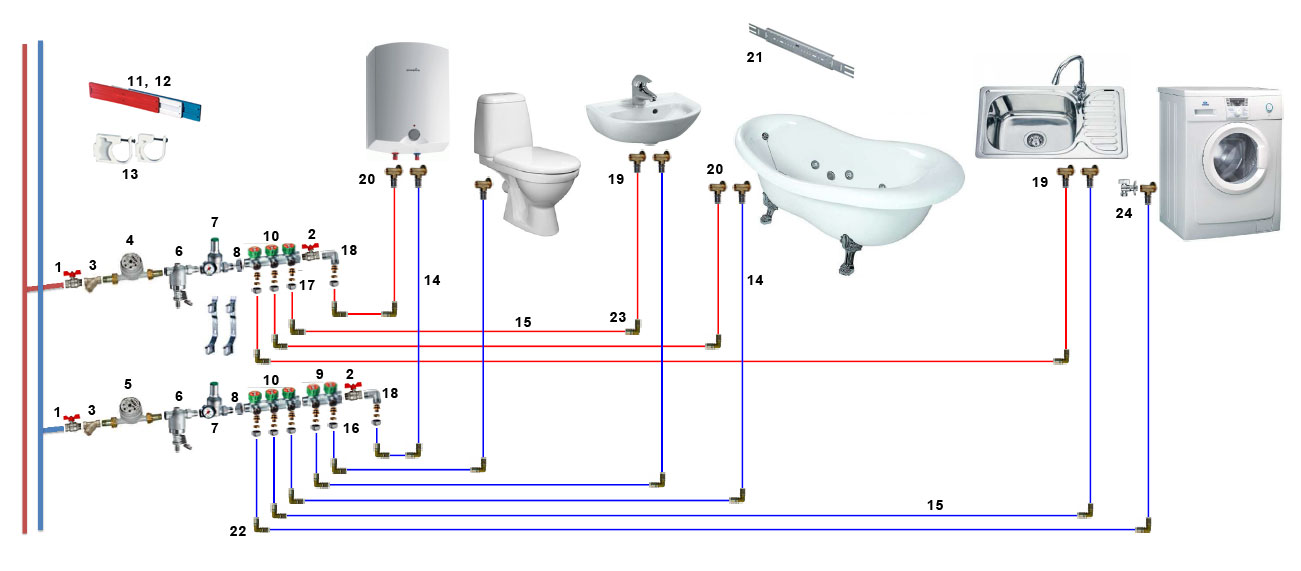

Коллекторная схема разводки водопроводных труб в квартире, подразумевает параллельное подключение всех сантехнических приборов к общему водопроводу (коллектору). Каждую точку оборудуют вентилем, что позволяет регулировать напор в системе. Из-за параллельного подключения, в системе исключаются перепады давления и снижения напора в момент открытия нескольких кранов. Установка подобной конструкции более сложная, но результат достоин потраченных сил.

Важно! Не смотря на то, какая схема коллектора водопровода была выбрана, нужно свести к минимуму количество соединений и изгибов в системе. Также, нужно помнить, что холодный и горячий водопроводы в квартире своими руками не должны иметь какие-либо пересечения.

Как сделать разводку водоснабжения своими руками?

Установка всей системы также имеет некоторые особенности не строительного характера, как например штробление, организация каналов в стяжке. Последние должны находиться не более 150 мм от стены и не менее 200 мм к мебели. Перед тем, как сделать разводку, то есть перед началом прокладки труб, все сантехнические приборы должны быть сняты.

В первую очередь должны быть установлены дуги – планки из пластика с угольниками МРВ под смесители. Их крепление осуществляется при помощи саморезов в дюбелях к капитальной стене. Во время крепления необходимо учитывать толщину отделки: кафеля, штукатурки или какого-либо другого декора. Достаточно сложно добиться того что бы выходные патрубки располагались заподлицо со стеной, если нет достаточного опыта в строительстве.

Наиболее удачным вариантом будет сделать их немного выступающими над отделкой в половину ширины бортика декоративных колпаков смесителя: в случае если колпаки нерегулируемые, их легко можно довести с помощью наждачного круга или вручную используя для данной цели наждачный брусок.

Следующий этап – сборка секций трубопроводов. Наиболее удобно это будет сделать на столе, а после целиком уложить в штробы. Но возникает проблема проведения труб сквозь стены. В случае металлопластиковых труб проблемы возникнуть не должно, так как вся конструкция на разъемных фитингах, если же конструкция собирается из паяных труб, существует два способа их прокладки сквозь стены:

1. При помощи переходников МРН/МРВ и металопластиковых вставок. Для квартиры это довольно надежный вариант. По углам над штробами можно сделать специальные съемные лючки, которые будут служить для ремонта и ревизии резьбовых соединений.
2. Местный монтаж трубопровода. Здесь на выручку придет компактный паяльник. Этот способ несколько дороже, а работа должна выполняться в х/б перчатках, чтобы предотвратить случайные ожоги.

Долее следует резка труб. Пилить категорически не рекомендуется, в особенности если трубы изготовлены из металлопластика, это может негативно сказаться на надежности соединений. Резка должна проводится с помощью трубореза, причем нужно помнить, что для пластиковых и металопластиковых труб данный инструмент совершенно разный.

Четвертый этап — пайка. Одна пайка отнимает 15 мм трубы. То есть, если между двумя фитингами ровно 1 м, понадобится отрезать 1030 мм; если 0,6 – 630 мм и т.д.

К пятому моменту относится гибка металлопластиковых труб. Минимально допустимый радиус изгиба должен составлять 5 наружных диаметров трубы. Некоторые «специалисты» советуют засунуть внутрь пружину или набить песком и тогда можно выгибать вообще на угол, пружина вытаскивается, а песок выковыривается с помощью проволочного крючка.

Ни в коем случае не следуйте данным рекомендациям, после таких операций покрытие трубы портится, в ней возникают остаточные напряжения, которые намного выше допустимых, а сама металлопластиковая труба приобретает характеристики проржавевшей стальной трубы очень низкого качества.

Теперь, непосредственный монтаж трубопровода для воды в квартире. Трубопровод меняется в строго определенной последовательности. Работа «по ходу дела» и «на глаз» при недостаточной квалификации довольно часто заканчивается протечками:

1. После того как вода перекрыта, старый стояк демонтируют, а вместо него устанавливают запорный вентиль. Это делается для того, чтобы открыть воду соседям и продолжить монтаж собственного водопровода.
2. Для улучшения качества воды рекомендуется установить специальный фильтр.
3. Далее устанавливается водомер. Установка должна происходить очень аккуратно, чтобы случайным образом не была сорвана пломба производителя. В случае срыва пломбы водомер будет считаться недействительным.
4. Далее идет выполнение работы по установке коллектора водопроводного и шаровых кранов на выходах.
5. Заключительным этапом является подключение сантехнических приборов и проверка работы системы.

Теперь вам известно как самостоятельно сделать водопровод. Стоит заметить, что данная работа не отличается особой сложностью, но при этом должна быть сделана тщательно и аккуратно.

Прокладка трубопровода для водоснабжения - задача не менее значимая, чем выбор и подключение насосного оборудования, обустройство источника воды. Неправильно проведенная разводка водопровода в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы избежать проблем, нужно тщательно изучить все тонкости выполнения работ. Мы поможем вам, представив полноценную информацию для изучения специфики устройства систем и правил сборки. Предложенные к рассмотрению сведения опираются на нормативные требования.

Представленное нами к ознакомлению подробное описание схем, вариантов и нюансов разводки контура водоснабжения дополнено наглядными иллюстрациями и видеоматериалами.

Разводка водопровода может проводиться двумя способами - с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Галерея изображений

Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

Во втором случае узнать о возникшей течи довольно сложно - обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение - метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
• тройниковая схема - все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

• экономия средств - число соединительной арматуры сокращается до минимума;
• простая работа по установке.

Способ имеет свои недостатки:

• затрудненный поиск протечек из-за большого числа соединений;
• высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
• при ремонте требуется отключать всю подачу воды;
• неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

• Коренную запорную арматуру - используется для отделения сетей от обще домовых. Элемент выполняет две задачи - открытие и перекрытие потока воды. В большинстве случаев достаточно обычного шарового крана от проверенного производителя.

• Регулирующие устройства - редукторы давления, а так же обратные клапаны. Задача первых заключается в ограничении давления локальной сети и защите от гидравлических ударов.


  Обратные клапаны используются для задания направления потока воды. Устройство препятствует сливу жидкости в магистраль, а так же прекращению ее подачи.

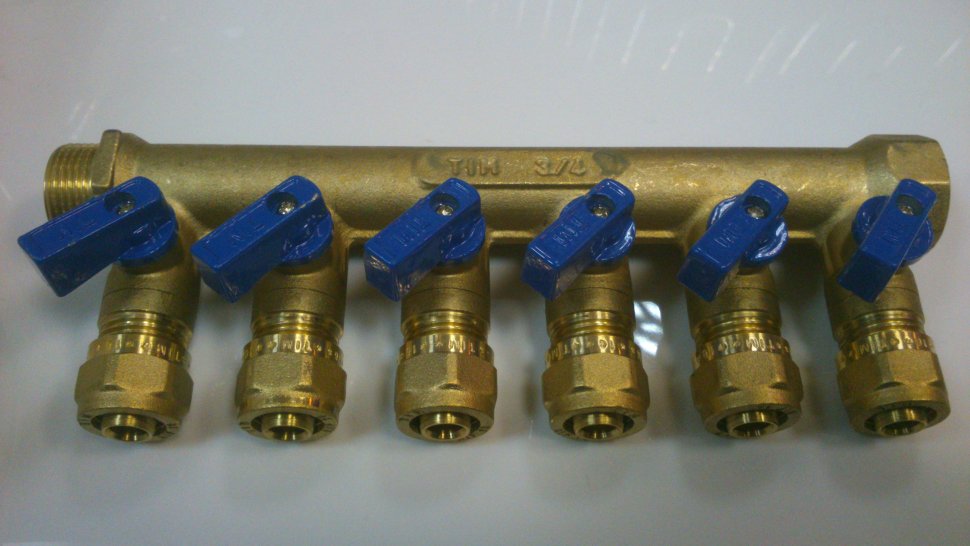

• Коллекторы распределители - любая коллекторная система водоснабжения частного дома содержит данный элемент. Конструктивно модели отличаются по количеству отводов (минимум 2) и диаметру патрубков.

• Блоки фильтрации - включают фильтры грубой и тонкой очистки, а так же гидромагнитную систему (переводит часть примесей из воды в коллоидные взвеси).

• Приборы учета - конкретная модель и способ установки согласовываются с управляющей компанией. Счетчики в зависимости от типа изготавливаются с универсальным или горизонтальным монтажом.

• Манометры - рекомендуется устанавливать на вводе и после фильтров. По скачкам давления может диагностироваться износ сеток или картриджей.

• Соединительная арматура - успешная прокладка труб водоснабжения в квартире требует опыта и предварительных расчетов.

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения - последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• аварийные клапаны и сливы;
• точки разбора с указанием каждого потребителя;
• приборы учета;
• резервные ветви и оборудование.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя - 0.3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

• ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
• утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
• во время монтажа закрывать отверстия не установленных труб;
• проводить пайку в чистом помещении;
• проверять трубы на наличие влаги и грязи перед пайкой;
• не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире - нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.
