Простой, но очень полезный и эффективный указатель уровня воды сделаем сами. А эта статья поможет вам сделать такое нужное и очень полезное дело.

Для начала рассмотрим принципиальную схему этого устройства.

Схема указателя уровня воды.

Схема очень простая, но работает прекрасно. В конце статьи будет видео, где наглядно показана работа этого указателя уровня воды, который мы сделаем вместе с вами.
Для начала работы соберём детали, которые нам потребуются для изготовления устройства.

Детали для изготовления схемы указателя уровня воды.

Нам понадобится:
Микросхема ULN2004 или ей подобная, контактная площадка для установки микросхемы на плату. При наличии такой площадки отсутствует риск перегреть ножки микросхемы паяльником или повредить её внутреннее устройство статическим электричеством. Да и ремонт схемы, при необходимости, сокращается до нескольких секунд. Достаточно вынуть из гнезда горелую микросхему и вставить на её место новую. Сплошная выгода, особенно для не очень опытных радиолюбителей.
Резисторы R1 - R7 - 47Kom.
R8 - R14 - 1Kom.
Светодиоды любого цвета по вашему выбору, диаметром 3 - 5 мм.
Конденсатор 100Mkf 25v.
Клеммные колодки любого типа, а можно и вообще без них, но удобство пользования устройством несколько снизится.
Макетная плата любая, лишь бы все компоненты влезли. Я пользуюсь такими платами, потому что не хочется заморачиваться на изготовление печатной платы, просто так мне удобнее и более привычно.

Компоненты все собрали и приступаем к изготовлению нашего устройства.

Размещаем на плате часть компонентов.
Сразу запаиваем установленные детали, иначе они будут постоянно выскакивать из гнёзд.

Запайка деталей по очереди.
Устанавливаем следующие детали схемы.

Никакой системы нет, работайте как вам удобнее и проще.

Нужно просто постоянно сверяться со схемой, какой бы простой она не была. Запутаться может каждый, а переделывать уже выполненную работу не хочется.

Аккуратность и внимательность, тоже не лишняя штука.

И так по порядку. Устанавливаем деталь, запаиваем и переходим к следующей.

Приближаемся к финишу.

Я установил светодиоды с обратной стороны платы только лишь потому, что этот блок схемы указателя уровня воды будет устанавливаться в щиток управления на лицевую панель. Панель будет просверлена под светодиоды, а снаружи будут нарисованы очертания ёмкости. И на щите будет наглядно отображаться наличие количества воды. Плата закрепится на четыре болтика в существующие отверстия.

Это первый готовый элемент будущей системы очистки воды от железа, бактерий, всяческих вредных примесей и прочей «каки». Система у меня дома работает уже почти три года, показала себя как надёжная, удобная и вообще мне нравится. Качеством воды полностью доволен. Но настало время для модернизации. Появились новые требования (у меня), хочется чтобы было более удобное обслуживание, хочу чтобы вся информация о работе системы была постоянно перед глазами. Первую систему очистки воды я строил без всякого опыта и допустил некоторые ошибки, о которых непременно напишу в следующих статьях, но в целом было всего две незначительных поломки. В одной поломке виноват я, а в другой не качественное комплектующее изделие (опять я виноват, немного сэкономил и купил не то, что следовало).

Всё оборудование будет блочным (так возрастают возможности модернизации и упрощается ремонт), по возможности дешёвым и простым, чтобы многие могли повторить.

Для чего нужны белые проводки расскажу в одной из следующих статей.
Указатель (сигнализатор) уровня воды готов.

Кабель, который идёт к датчикам уровня, можно поставить любой восьмижильный сигнальный, их продают сейчас всякие и в разных магазинах, которые занимаются сигнализацией, электрикой. Сечение жил и длина кабеля не играют особой роли. Есть кабели совсем тоненькие и дешёвые.

Как изготовить датчики уровня, нужно думать и изготавливать по месту применения. Контакты датчика выполнить лучше всего из нержавейки. Плюсовой общий электрод нужен массивный. Я делал из маленькой нержавеющей ложки, электрод работает нормально и совсем не поддаётся электрохимическому растворению. Места где припаиваются провода к электродам, лучше всего заизолировать при содействии любого клеевого пистолета (надёжно сохраняются от растворения).

Впрочем, если запитать схему посредством кнопки без фиксации, то растворения не будет. Нужно посмотреть, сколько воды - нажал на кнопку. Отпустил и питание схемы выключилось. На даче питание схемы можно применить от батареек или пальчиковых аккумуляторов, соединённых последовательно, и с кнопкой (хватит на длительный период) или от старенького аккумулятора. Данное устройство не требовательно к напряжению питания.

Удачи вам.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

• Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
• Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
• Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Виды датчиков уровня

В зависимости от принципа действия, сигнализаторы принято делить на следующие виды:

• поплавочного типа;
• использующие ультразвуковые волны;
• устройства с емкостным принципом определения уровня;
• электродные;
• радарного типа;
• работающие по гидростатическому принципу.

Поскольку эти типы наиболее распространены, рассмотрим каждый из них в отдельности.

Поплавковый

Это наиболее простой, но, тем не менее, действенный и надежный способ измерения жидкости в баке или другой емкости. С примером реализации можно ознакомиться на рисунке 2.

Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

• Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
• Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.

Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

• излучается ультразвуковой импульс;
• принимается отраженный сигнал;
• анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.

Рисунок 4. Измерение уровня жидкости кондуктометрическими датчиками

В приведенном примере задействован трехуровневый сигнализатор, в котором два электрода контролируют заполнение емкости, а третий является аварийным, для включения режима интенсивной откачки.

Емкостной

При помощи этих сигнализаторов можно определять максимальное заполнение емкости, причем, в качестве технологической среды могут выступать как жидкость, так и сыпучие вещества смешанного состава (см. рис. 5).

Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров. Их принцип действия продемонстрирован на рисунке 7.

Рисунок 7. Измерение заполнения гиростатическим датчиком

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

• Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
• Объем резервуара и материал, из которого он изготовлен.
• Функциональное назначение емкости для накопления жидкости.
• Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
• Допустимость интеграции в систему автоматизированного управления.
• Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

• По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
• Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
• По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Маленькая хитрость от Секрет Мастера. Два простых предмета позволяющих улучшить жизнь дачника и не испортить настроение в какой-нибудь момент. Садоводы знают эту проблему, когда наливаешь бочки не всегда понятно когда надо выключить воду, поэтому приходится часто проверять уровень воды или пропустить момент перелива и сделать наводнение на грядках. Смоделка сделана случайно при проведении одного эксперимента. Такой простой лайфхак позволит из далека визуально контролировать количество воды в бочке и не пропустить момент выключения подачи воды.

Как сделать индикатор наполнения своими руками

Материалы и инструмент

Для работы потребуется только подручные материалы труба — пластмассовая, металлическая или импровизированная из пластиковой бутылки, медицинская или хозяйственная перчатка. Суть процесса индикации простая. Вода наливаемая в бочку повышает уровень воды. Если установить трубу внутрь бочки, то воздух из трубы будет постепенно вытесняться водой, вот этот воздух и можно использовать для надувания медицинской перчатки, воздушного шарика или предмета из . Важно рассчитать объем так, чтобы воздуха хватило для надувания перчатки. Объем регулируется длиной и диаметром трубы. Пример реализации маленькой хитрости смотрите на фото и видео:).

Бочка пустая Вода поступает в бочку Бочка полная

Самоделка найдет применение и для других случаев жизни, где установлены емкости не оборудованные автоматикой, но требующие контроля или знания уровня жидкости, например, баки летнего душа, напорные баки, септики и т.п.

Для осуществления постоянного контроля над уровнем жидкости в различных бытовых и промышленных резервуарах, а также для своевременной подачи сигналов о регулировании уровня предусмотрено специальное устройство – датчик уровня воды.

Существуют контактные и бесконтактные типы устройств, основные отличия которых заключаются в рабочем механизме.

Основные разновидности приборов

Датчики контроля уровня воды классифицируются в соответствии с их назначением. Устройства применяются для решения следующих задач:

• контроля над изменением уровня жидкости в емкости и сигнализации при превышении допустимого значения;
• запуска сигнализирующего звукового или светового реле в центральном управляющем блоке;
• передачи замеров на дисплей блока управления с определением используемых емкостей;
• поддержания замкнутого цикла контроля над уровнем жидкости в емкости при помощи контроллера и электрического насосного двигателя.

По конструктивным особенностям прибор бывает:

• Бесконтактного типа. Подобные устройства применяются для веществ в вязкой, сыпучей, жидкой или твердой форме. К этой категории относятся дискретные и ультразвуковые датчики.
• Контактного типа. Устройства, предназначенные для установки в резервуаре на внутренней стенке на соответствующей высоте. При достижении водой установленной отметки происходит активация прибора с передачей сигнала. В этой категории представлены поплавковые и гидростатические датчики.

По механизму воздействия регулятор уровня воды в баке бывает:

• поплавковым;
• гидростатическим;
• дискретным;
• радарным;
• ультразвуковым.

Функциональные характеристики основных типов

1. Поплавковый датчик – надежная и эргономичная конструкция устройства, которая комплектуется электрическим реле уровня. Работает датчик по такому принципу: когда уровень воды в баке достиг определенной отметки, жидкость активизирует поплавок. Изменяя положение, поплавок затрагивает реле и способствует замыканию рабочего контакта.

Поплавковые устройства представлены магнитострикционными и дискретными типами. Первый тип отличается дешевизной и простотой эксплуатации, второй – дороговизной, сложностью монтажа и долговечностью, гарантирующей точный контроль уровня воды в баке. Единственный недостаток приборов поплавкового типа – постоянное нахождение в жидкой среде.

1. Гидростатический датчик – чувствительный прибор для измерения давления воды в различных емкостях. Основные его преимущества – долговечность, практичность, эргономичность и доступная стоимость.

Гидростатические измерители постоянно контактируют с жидкой средой, поэтому их практически невозможно эксплуатировать в агрессивных условиях.

1. Дискретный датчик представлен специальными пластинами, которые определяют степень наполнения емкостей водой. Конструктивно подобные приборы лишены подвижных элементов и механизмов, что обеспечивает их долговечность, надежность и доступность использования. К недостаткам устройств можно отнести обязательный контакт с жидкой средой и восприимчивость к изменению температуры жидкости.
2. Радарный датчик контролирует уровень жидкости за счет сдвига частот, разницы между излучающим и отражающим сигналом. Подобные устройства работают по принципу излучателя и улавливателя электромагнитных волн, благодаря чему они обеспечивают более точный замер.

Приборы радарного типа обладают следующими преимуществами:

• имеют простую и надежную конструкцию;
• не требуют контакта с жидкой средой;
• отличаются устойчивостью к агрессивной среде;
• гарантируют высокий результат.

1. Ультразвуковой датчик конструктивно и функционально схож с предыдущим типом устройств, контроль осуществляется при помощи ультразвукового излучения, которое создается специальным генератором. Он обладает теми же преимуществами, что и радарный аналог, единственное отличие заключается в меньшей точности готового результата.

Правильный выбор датчика уровня

Чтобы правильно выбрать датчик уровня воды в баке, рекомендуется обратить внимание на его ключевые характеристики:

• Каковы конструктивные особенности и назначение прибора, типы веществ, для которых он предназначается.
• Оказывает ли влияние тип материала, из которого изготовлен прибор, на конечные показатели замера.
• Какие схемы преобразования сигналов предусмотрены для эффективной эксплуатации прибора.
• Обеспечивается ли точность получаемых результатов при быстром изменении уровня жидкости.
• Стандартна ли комплектация прибора, имеются ли вспомогательные элементы и указатели для изменения заданных настроек и параметров.
• Какова восприимчивость прибора к внешнему воздействию – вибрациям, электромагнитным излучениям.
• Имеется ли сертификация продукции согласно государственным стандартам.
• Какие гарантийные обязательства даны от производителя или продавца.

Изготовление поплавкового датчика уровня в домашних условиях

Как сделать самодельный датчик уровня воды для использования в пластиковом накопителе? Для изготовления простого устройства потребуются рычаг, открывающий клапан, и поплавковый элемент. Все работы выполняются в следующем порядке:

1. В верхней части готового резервуара поплавковый элемент с рычагом подсоединяется к штоку, который используется для перемещения поршневого цилиндра.
2. Когда вода достигает максимального значения, поплавок воздействует на рычаг, который двигает поршень и обеспечивает закрытие клапана для прекращения доступа воды через нижнюю водонапорную трубу.
3. По мере того как объем воды будет использоваться, поплавок медленно опускается на дно, воздействуя на поршень. Далее происходит открытие клапана и заполнение резервуара жидкостью.

Изготовить датчик уровня воды своими руками под силу любому начинающему мастеру. Устройство подойдет для установки в скважинах, колодцах, насосном оборудовании и водных резервуарах.

С приходом весенне-летнего дачно-огородного сезона наступает потребность рассады в воде и поливе. Поливать конечно лучше почаще, но не у всех конечно получается регулярно приезжать на дачу для полива овощей. Перед поливом воду нужно отстаивать холодной водой из под крана категорически нельзя, потому что можно загубить все на корню. Обычно дачники набирают воду в большие емкости, бочки. В течении того времени которого находитесь на участке включили воду она набирается, а сами возитесь с грядками. Но за частую бывает так, что заработались устали и забыли выключить воду, уехали домой на два дня, вернулись, а там потоп и соседей всех затопили. Неприятный конечно момент, да если еще на воду установлены счетчики это вообще ужас. Вот и наш автор попал в такую ситуацию и решил - с этим нужно что то делать. И в голову пришла мысль сделать сигнализатор заполнения бочки с водой своими руками . Покупать устройство за деньги он не захотел и приступил к разработке сигнализатора. За основу был взят водительский сигнализатор "анти сон"

И так что же дальше понадобится автору для своей конструкции.

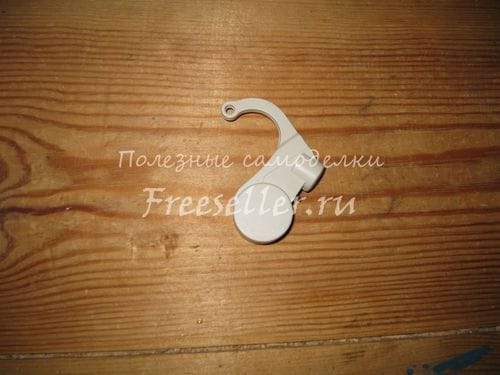

Материалы: сигнализатор, проволока, теннисный шарик, пластиковая трубка.
Инструменты: Клеевой пистолет, плоскогубцы, молоток,отвертка.

Принцип работы данного сигнализатора заключается в том, когда водитель начинает засыпать и его голова наклоняется срабатывает звуковой сигнал. Срабатывание происходит за счет ртутного шарика заключенного в колбе с контактами, при наклоне шарик скатывается и замыкает контакты и срабатывает сигнал. Вот это приспособление в разобранном виде.

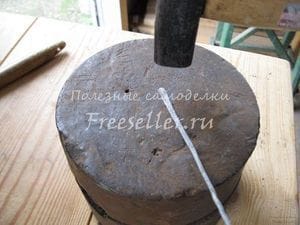

Первый шаг автора это подготовка проволоки.

Потом на расплющенный конец автор надевает пластиковую трубку

На проволоке была сделана вот такая вот петля для последующего крепежа.

Далее на один конец автор клеевым пистолетом приклеивает сигнализатор.

На другой конец приклеивает теннисный шарик, который будет выполнять роль поплавка.

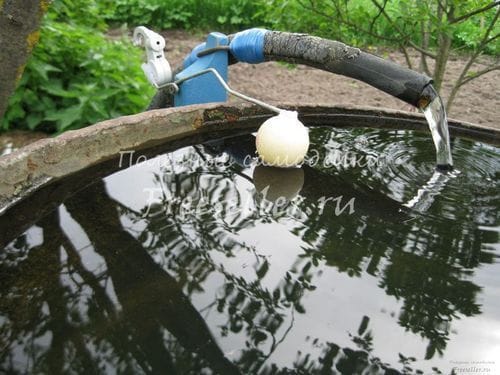

Данную конструкцию автор крепит на столбик, для шланга возле бочки, вот таким образом.

И по мере наполнения емкости водой сигнализатор отклоняется в низ тем самым имитируя засыпающего водителя.

При полном заполнении угол наклона станет максимальным и сработает звуковой сигнал.

После того как емкость наполнена сигнализатор, можно снять чтобы не намок под дождем или не украли воришки.
