Элементарные неисправности телевизоров Филипс, с которыми может справиться уверенный пользователь.

1. Если телевизор Philips новый и он не включается, вероятность его дефекта достаточно мала. Скорее всего, вы, что-то не правильно делаете. Перестаньте нервничать. И внимательно изучите инструкцию по подключению и эксплуатации телевизора.

2. Если телевизор работал и перестал включаться.

2.1. Проверьте, находится ли телевизор в режиме Standby. Standby – это дежурный режим или режим ожидания телевизора, о том что он включен может говорить светящийся красный или зеленый светодиод на лицевой панели телевизора. Кстати не рекомендуем на длительный период времени оставлять телевизор в данном режиме, хотя это удобно пользователям, но в данном режиме под напряжением находятся первичные цепи питания блока питания телевизора, и в случае скачка питающего напряжения не смотря на то, что телевизор вроде как не работает, данные цепи выйдут из строя и телевизор не будет включаться. Так что телевизор лучше выключать кнопкой питания. Что бы риск выхода телевизора из строя был меньше.

2.1.1. Если индикация дежурного режима есть, и ЖК LCD телевизор Philips не включается с пульта дистанционного управления, то попытайтесь включить телевизор с панели управления на самом телевизоре. Возможно, у вас просто не исправен пульт ДУ. (Ломаться в пульте дистанционного управления особо нечему, отошли или сели батарейки, а если пульт падал, то возможно разбился кварцевый резонатор, его надо менять.)

2.1.2. Если телевизор не включается с панели. То надо знать, как себя поведет индикатор дежурного режима.

2.1.2.1. Если он выключиться, то проблема, скорее всего, глубже в телевизоре и работу блокирует один из модулей, который вышел из строя. В некоторых телевизорах блокировка срабатывает со слабым щелчком замыкающегося реле.

2.1.2.2. Но возможно, что телевизор включился, и нормально работает, но только ЖК LCD телевизор Philips находится в режиме AV или режиме подключения к компьютеру. Значит необходимо перевести телевизор в обычный режим. (Кстати. Если в телевизор не воткнута антенна или на штекере слабый телевизионный сигнал, то телевизоры подавляет шум и входит в режим монитора. Т. е. темный экран и нет звука.)

2.2. Если нет индикации дежурного режима и при нажатии кнопки питания телевизор не включается вообще, нет ни щелчков, ни моргания индикаторов, то есть конечно небольшой шанс предположить, что от другой розетки телевизор будет включаться, но этот шанс весьма не большой. Если только у вас очень разбитый сетевой фильтр или удлинитель. Без соответствующих знаний и квалификации самостоятельно ремонтировать телевизоры не рекомендуем, просто заменить предохранители не получиться. Во-первых они так просто не летят, а во-вторых на современных платах жк или плазменных телевизоров вы их так просто не найдете.
3. Если ЖК LCD телевизор включается долго, значит в любом случае это неисправность одного из блоков телевизора. Для ЭЛТ телевизоров и ЖК телевизоров причины подобных поломок разные Диагностировать данные неисправности достаточно сложно, так как неисправный элемент сбойного блока все таки входит в рабочий режим и уверенно выявить его без определенного опыта работы по данным моделям практически невозможно. Так что необходимо ремонтировать с использованием специального измерительного оборудования, сервисных программ и стендов.

В качестве примера:

Телевизор PHILIPS 32PFL3605-12 попал на ремонт c диагнозом«не включается». Индикация включения отсутствует.

Состав ЖК LCD телевизора PHILIPS 32PFL3605-12 следующий: блок питания и инвертор –715G3816-P02-H20-002U, main – TPM4.1ELA.

Ремонт начинаем с разборки телевизора. Первые измерения показывают, что отсутствуют напряжения питания 5В, 12В, 24В.

Анализируя схему, видим, что первопричиной неисправности может быть питатель дежурного напряжения 5В на ШИМ контроллереTNY274. Дальше проверяем электролиты, активные элементы и сам контроллер. Причиной отказа явился регулируемый стабилитронTL431.

После его замены работоспособность источника возобновилась. Проверку работы БП в «автономном» режиме нужно проводить с подключением нагрузки в виде лампочки на 6,3В.

Steegle.com - Google Sites Tweet Button

Потом проверяем работу БП полностью, переведя его с дежурного в рабочий режим, подачей 5В через резистор 10КОМ на контакт разъема S/B. Дальше измеряем выходные напряжения (12в, 24в) и проверяем осциллографом уровень пульсаций. В моем случае все в норме.

Собираем телевизор и проверяем работу. Все, телевизор нормально работает. На этом ремонт закончен.

Без видео- и аудио техники уже мало кто представляет полноценное жилище, и именно из-за регулярного и интенсивного использования именно этот тип аппаратуры чаще всего подвергается поломкам. Ремонт телевизоров можно провести на дому, если вызвать мастера, или проделать всю работу самостоятельно.

Диагностика

Перед началом ремонтных работ следует определить, что именно сломалось в телевизоре. В любом случае, это значительно облегчит как самостоятельный процесс починки, так и разъяснение сути проблемы телемастеру.

Фото – конструкция Samsung

Основные виды неисправностей:

Из всех перечисленных неприятностей сложнее всего исправить поломки экрана. К примеру, если на мониторе появились светлые блики после удара или попадания воды на матрицу – то лучше сразу отнести прибор в сервисный центр, где его смогут отремонтировать по гарантии.

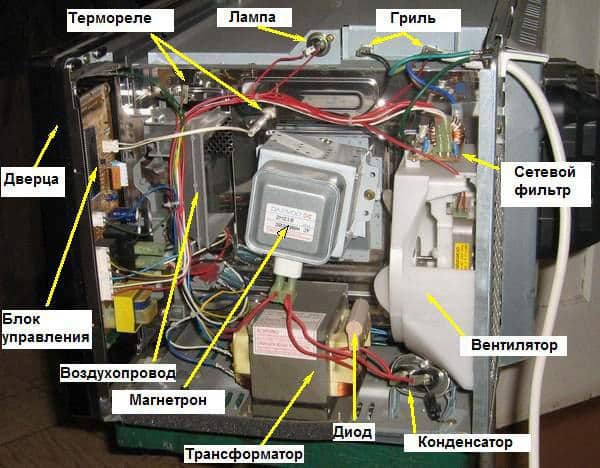

Фото – детали

Ремонт LCD и LED

Но большинство ремонтных работ можно легко провести своими руками. Рассмотрим по порядку, как осуществить срочный ремонт домашних LCD и LED телевизоров Thomson (Томсон), Sharp (Шарп), Самсунг, Panasonic (Панасоник) и других моделей:

Помимо этого может перегореть определенный участок подсветки.

В разных моделях телетехники замена лампы производится по-разному. Скажем, у многих телевизоров Daewoo, Akai и Hitachi для демонтажа сгоревшей лампы нужно будет вынимать из панели матрицу, и переустанавливать на ней элемент. В то же время, у некоторых Rolsen (Ролсен) и Funai можно будет поменять горевшую лампочку или диод без её демонтажа. В зависимости от конструкции понадобится отогнуть (отпаять) контакты, вынуть прокладку и аккуратно извлечь из корпуса сгоревший элемент. На его место устанавливается полностью аналогичная лампа, как по параметрам, так и по размерам.

Фото – устройство LCD-монитора

У многих китайский моделей телетехники – CTV, ВАО, BBK, при разборке Вы можете увидеть светлые полосы на матрице. Они свидетельствуют о поломке именно этого элемента. Из-за каких-то внешних факторов деталь перестала работать и окислилась. В таком случае нужно подобрать идентичный по показателям элемент и установить его на место неисправного.

В отличие от старых стационарных кинескопных или переносных моделей, плазменные и ЕД-варианты очень редко подлежат ремонту при поломке экрана. Это очень трудоемкий процесс, поэтому даже не все профессиональные мастерские берутся за такую работу. В большинстве случаев, если монитор треснул, то дешевле и проще будет купить новый телек, чем ремонтировать старый.

Видео: ремонт телевизора PHILIPS

Ремонт кинескопных

Несмотря на тотальное использование плазмы, у многих хозяев до сих пор стоят уже более устаревшие кинескопные телевизоры (скажем, фирмы Витязь, Элт, Рубин, Горизонт, JVC). Пошаговая инструкция, как производятся ремонтные работы на электронно-лучевых моделях.

Найти дефект гораздо сложнее, чем его устранить, особенно начинающему мастеру. Предложенная автором статьи универсальная методика позволит Вам быстро и эффективно провести диагностику современного телевизора.

C ЧЕГО НАЧАТЬ

При ремонте телевизионных приемников встречаются ситуации, когда телевизор не включается и не подает никаких признаков жизни. Это значительно затрудняет локализацию дефекта, особенно если учесть, что ремонтировать импортную технику часто приходится без принципиальных схем. Перед мастером встает задача выявить неисправность и устранить ее с наименьшими затратами времени и усилий. Для этого необходимо следовать определенной методике отыскания неисправностей.

Если мастерская или частный мастер дорожит своей репутацией, необходимо начинать с чистки аппарата. Вооружившись мягкой кистью и пылесосом, следует произвести чистку внутренней поверхности корпуса, поверхности кинескопа и платы телевизионного приемника. После тщательной очистки производят внешний осмотр платы и элементов на ней. Иногда можно сразу определить место неисправности по вздувшимся или разорвавшимся конденсаторам, по обгоревшим резисторам или по прогоревшим насквозь транзисторам и микросхемам. Бывает, что после очистки кинескопа от пыли вместо прозрачной колбы мы видим молочно-белую внутреннюю поверхность (потеря вакуума).

Значительно чаще визуальный осмотр не выявляет внешних признаков неисправных деталей. И тут возникает вопрос - с чего начать?

БЛОК ПИТАНИЯ

Наиболее целесообразно начать ремонт с проверки работоспособности блока питания. Для этого отключаем нагрузку (выходной каскад строчной развертки) и подключаем вместо нее лампу накаливания 220 В, 60…100 Вт.

Обычно напряжение питания строчной развертки составляет 110…150 В в зависимости от размеров кинескопа. Просмотрев вторичные цепи, на плате рядом с импульсным трансформатором блока питания находим конденсатор фильтра, который чаще всего имеет емкость 47…100 мкФ и рабочее напряжение порядка 160 В. Рядом с фильтром находится выпрямитель напряжения питания строчной развертки. После фильтра напряжение поступает на выходной каскад через дроссель, ограничительный резистор или предохранитель, а иногда на плате стоит просто перемычка. Отпаяв этот элемент, мы отключим выходной каскад блока питания от каскада строчной развертки. Параллельно конденсатору подключаем лампу накаливания - имитатор нагрузки.

При первом включении ключевой транзистор блока питания может выйти из строя из-за неисправности элементов обвязки. Для того чтобы этого не произошло, блок питания лучше включать через еще одну лампу накаливания мощностью 100…150 Вт, используемую в качестве предохранителя и включенную вместо выпаянного компонента. Если в схеме есть неисправные элементы и ток потребления будет большим, лампа загорится, и все напряжение упадет на ней. В такой ситуации необходимо, прежде всего, проверить входные цепи, сетевой выпрямитель, конденсатор фильтра и мощный транзистор блока питания. Если при включении лампа зажглась и сразу погасла или стала слабо светиться, то можно предположить, что блок питания исправен, и дальнейшую регулировку лучше производить без лампы.

Включив блок питания, замерьте напряжение на нагрузке. Внимательно посмотрите на плате, нет ли около блока питания резистора регулировки выходного напряжения. Обычно рядом с ним находится надпись, указывающая величину напряжения (110…150 В).

Если таких элементов на плате нет, обратите внимание на наличие контрольных точек. Иногда величину напряжения питания указывают рядом с выводом первичной обмотки строчного трансформатора. Если диагональ кинескопа 20…21″, напряжение должно быть в диапазоне 110…130 В, а при размере кинескопа 25…29″ диапазон напряжения питания обычно составляет 130…150В.

Если напряжение питания выше указанных значений, надо проверить целостность элементов первичной цепи блока питания и цепь обратной связи, которая служит для установки и стабилизации выходного напряжения. Следует также проверить электролитические конденсаторы. При высыхании их емкость значительно уменьшается, что приводит к неправильной работе схемы и повышению вторичных напряжений.

Например, в телевизоре Akai CT2107D при высыхании электролитического конденсатора С911 (47 мкФ, 50 В) напряжение во вторичной цепи вместо 115 В может возрасти до 210 В.

Если напряжения занижены, надо проверить вторичные цепи на наличие замыканий или больших утечек, целостность защитных диодов R2K, R2M в цепи питания строчной развертки и защитных диодов на 33 В в цепи питания кадровой развертки.

Например, в телевизоре Gold Star CKT 2190 при неисправном конденсаторе фильтра питания строчной развертки 33 мкФ, 160 В, имеющем большой ток утечки, напряжение на выходе вместо 115В составляло порядка 30 В.

В телевизоре Funai TV-2000A МК7 был пробит защитный диод R2M, что приводило к срабатыванию защиты, и телевизор не включался; в Funai TV-1400 МК10 пробой защитного диода на 33 В в цепи питания кадровой развертки также приводил к срабатыванию защиты.

СТРОЧНАЯ РАЗВЕРТКА

Разобравшись с блоком питания и убедившись, что он исправен, восстанавливаем соединение в цепи питания строчной развертки, убрав предварительно лампу, которую использовали вместо нагрузки.

Для первого включения телевизора желательно установить лампу накаливания, используемую вместо предохранителя.

При исправном выходном каскаде строчной развертки лампа при включении загорится на несколько секунд и погаснет или будет слабо светиться.

Если при включении лампа вспыхнула и продолжает гореть, нужно убедиться в исправности выходного транзистора строчной развертки. Если транзистор исправен, а высокого напряжения нет, убедитесь в наличии управляющих импульсов на базе выходного транзистора строчной развертки. Если импульсы есть и все напряжения в норме, можно предположить, что неисправен строчный трансформатор.

Иногда это сразу понятно по сильному нагреванию последнего, но достоверно сказать, исправен ли ТДКС, по внешним признакам очень трудно. Для того чтобы определить это точно, можно воспользоваться следующим методом. На коллекторную обмотку трансформатора подаем прямоугольные импульсы с частотой 1…10 кГц небольшой амплитуды (можно использовать выход сигнала калибровки осциллографа]. Туда же подключаем вход осциллографа.

При исправном трансформаторе максимальная амплитуда полученных продифференцированных импульсов должна быть не меньше амплитуды исходных прямоугольных импульсов.

Если ТДКС имеет короткозамкнутые витки, мы увидим короткие продифференцированные импульсы амплитудой в два и более раз меньше исходных прямоугольных. Этим методом также можно определять неисправность трансформаторов сетевых импульсных блоков питания.

Метод работает и без выпаивания трансформатора (естественно, надо убедиться в отсутствии короткого замыкания во вторичных цепях обвязки).

Еще одна неисправность строчной развертки, при которой блок питания не включается и лампа, включенная вместо предохранителя, ярко светится - пробой строчных отклоняющих катушек. Определить данную неисправность можно путем отсоединения катушек. Если после этого телевизор нормально включился, то, вероятно, неисправна отклоняющая система [ОС]. Чтобы в этом убедиться, замените отклоняющую систему на заведомо исправную. Телевизор при этом нужно включать на очень короткое время, чтобы избежать прожога кинескопа. Заменить отклоняющую систему не сложно. Лучше применить ОС от аналогичного кинескопа с диагональю такого же размера.

Автору приходилось устанавливать в телевизоре Funai 2000 МКЗ отклоняющую систему от телевизора Philips с диагональю 21″. После установки новой ОС в телевизоре необходимо произвести регулировку сведения лучей с применением генератора телевизионных сигналов.

КАДРОВАЯ РАЗВЕРТКА

Если строчная развертка исправна, то на экране, как минимум, должна светится горизонтальная полоса, а при исправной кадровой развертке - полный растр. Если растра нет и на экране видна яркая горизонтальная полоса, следует регулировкой ускоряющего напряжения на ТДКС уменьшить яркость свечения экрана. Это необходимо для того, чтобы не прожечь люминофор кинескопа, и только после этого следует искать неисправность в кадровой развертке.

Диагностику в блоке кадровой развертки следует начинать с проверки питания задающего генератора и выходного каскада. Чаще всего питание берется с обмотки строчного трансформатора. Напряжение питания этих каскадов составляет 24…28 В. Напряжение подается через ограничивающий резистор, который и надо проверить в первую очередь. Частыми неисправностями в кадровой развертке являются пробой или обрыв выпрямительного диода и выход из строя микросхемы кадровой развертки. Редко, но все же встречается межвитковое замыкание в кадровых отклоняющих катушках.

При подозрении на отклоняющую систему лучше произвести ее проверку путем временного подключения заведомо исправной катушки. Контроль следует производить осциллографом, наблюдая импульсы прямо на кадровых катушках.

ЦЕПИ ПИТАНИЯ КИНЕСКОПА

Бывает, что блок питания и блок разверток исправны, а экран телевизора не светится. В этом случае нужно проверить напряжение накала, а при его наличии целостность нити накала кинескопа.

В практике автора было два случая, когда накальная обмотка строчного трансформатора была разорвана (телевизоры Sony и Waltham). He торопитесь менять строчный трансформатор. Для начала его следует аккуратно выпаять, очистить от пыли и внимательно осмотреть выводы накальной обмотки.
Иногда обрыв находится рядом с выводом под слоем эпоксидной смолы. Горячим паяльником аккуратно удаляем часть смолы и, если обрыв найден, устраняем его, после чего желательно место ремонта залить эпоксидной смолой.

Если обрыв найти не удалось, можно намотать накальную обмотку на сердечнике этого же трансформатора. Количество витков подбирают опытным путем (обычно это 3…5 витков, провод МГТФ 0,14]. Концы обмотки можно закрепить клеем или мастикой.

РАДИОКАНАЛ, БЛОК ЦВЕТНОСТИ, ВИДЕОУСИЛИТЕЛЬ

Если развертка в норме, экран светится, а изображения нет, можно определить неисправный блок по следующим признакам.

При отсутствии звука и изображения неисправность надо искать в радиоканале (тюнер и видеопроцессор).

При наличии звука и отсутствии изображения неисправность следует искать в видеоусилителе или блоке цветности.

При наличии изображения и отсутствии звука неисправен, скорее всего, видеопроцессор или усилитель низкой частоты.

После проверки напряжения питания радиоканала нужно подать видео- и аудиосигналы через низкочастотный вход (можно использовать генератор телесигналов или обычный видеомагнитофон).

Если изображения или звука нет, следует с помощью осциллографа проследить прохождение сигнала от источника, с которого подали сигнал, до катодов кинескопа или, если неисправен звуковой канал, до громкоговорителей и при необходимости заменить неисправный элемент.

Если после подачи сигнала на низкочастотный вход изображение и звук появились, то неисправность следует искать в предыдущих каскадах.

При проверке видеопроцессора надо подать сигнал ПЧ на вход ФСС с генератора или с выхода тюнера другого телевизора.

Если изображение и звук не появились, проверяем с помощью осциллографа путь прохождения сигнала и при необходимости меняем видеопроцессор (при замене микросхемы лучше сразу впаять панельку).

Если изображение и звук есть, то неисправность следует искать в тюнере или в его обвязке. Прежде всего надо проверить, поступаетли на тюнер питание.

Проверить исправность ключевых транзисторов, через которые поступает напряжение на тюнер при переключении диапазонов. Проследить, поступает ли на базы этих транзисторов сигнал от процессора управления, проверить величину и диапазон изменения напряжения настройки, которое должно меняться в пределах 0…31 В.

При диагностике неисправностей тюнера нужно подать сигнал с антенны на смеситель, минуя каскады ВЧ-усилителя. Для этого удобно пользоваться щупом, который можно изготовить из одноразового шприца с удаленным поршнем. В верхней части шприца следует установить антенное гнездо и через конденсатор 470 пФ соединить центральный контакт с иглой. Землю выводим обычным проводом; для удобства лучше к земляному проводу припаять зажим «крокодил». Щуп соединяем с антенным штекером и подаем сигнал на каскады тюнера.

С помощью такого щупа удалось определить неисправность в тюнере телевизора Grundig T55-640 OIRT. В этом аппарате был неисправен первый каскад УВЧ. Неисправность устранена путем подачи сигнала через конденсатор 10 пФ прямо с антенного гнезда, минуя первый транзистор, на следующий каскад тюнера. Качество изображения и чувствительность телевизора после такой переделки остались довольно высокими и даже не сказались на работе телетекста.

БЛОК УПРАВЛЕНИЯ

Особо надо остановиться на диагностике блока управления телевизором.

При его ремонте желательно пользоваться схемой или справочными данными на процессор управления. Если не удалось найти таких данных, можно попытаться скачать их с сайта производителя этих компонентов через Интернет (http://www.bgs.nu/sdw/shtml).

Неисправность в блоке может проявляться следующим образом: телевизор не включается, телевизор не реагирует на сигналы с пульта или кнопок управления на передней панели, нет регулировок громкости, яркости, контрастности, насыщенности и других параметров, нет настройки на телевизионные программы, не сохраняются настройки в памяти, нет индикации параметров управления.

Если телевизор не включается, прежде всего проверяем наличие питания на процессоре и работу тактового генератора. Затем нужно определить, поступает ли сигнал с процессора управления на схему включения. Для этого необходимо выяснить принцип включения телевизора.

Телевизор можно включить с помощью управляющего сигнала, который запускает блок питания, или с помощью снятия блокировки с прохождения строчных запускающих импульсов с задающего генератора до блока строчной развертки.

Следует отметить, что на процессоре управления сигнал на включение обозначается либо Power, либо Stand-by. Если сигнал с процессора поступает, то неисправность следует искать в схеме включения, а если сигнала нет, придется менять процессор.

Если телевизор включается, но не реагирует на сигналы с пульта, нужно для начала проверить сам пульт. Проверить его можно на другом телевизоре такой же модели.

Для проверки пультов можно изготовить простое устройство, состоящее из фотодиода, подключенного к разъему СР-50. Устройство подключается к осциллографу, чувствительность осциллографа устанавливается в пределах 2…5 мВ. Пульт следует направить на светодиод с расстояния 1…5 см. На экране осциллографа при исправном пульте будут видны пачки импульсов. Если импульсов нет, диагностируем пульт.

Проверяем последовательно питание, состояние контактных дорожек и состояние контактных площадок на кнопках управления, наличие импульсов на выходе микросхемы пульта, исправность транзистора или транзисторов и исправность излучающих светодиодов.

Часто после падения пульта выходит из строя кварцевый резонатор. При необходимости меняем неисправный элемент или восстанавливаем контактные площадки и покрытие кнопок (это можно сделать, нанеся графит, например мягким карандашом, или наклеив на кнопки металлизированную пленку).

Если пульт исправен, нужно проследить прохождение сигнала от фотоприемника до процессора. Если сигнал доходит до процессора, а на его выходе ничего не меняется, можно предположить, что процессор неисправен.

Если телевизор не управляется с кнопок на передней панели, нужно сначала проверить исправность самих кнопок, а затем проследить наличие импульсов опроса и подачу их на шину управления.

Если телевизор включается с пульта и импульсы поступают на шину управления, а оперативные регулировки не работают, надо выяснить, с помощью какого вывода микропроцессор управляет той или иной регулировкой (громкость, яркость, контрастность, насыщенность). Далее проверить тракты данных регулировок, вплоть до исполнительных устройств.

Микропроцессор выдает управляющие сигналы с линейно изменяющейся скважностью, а поступая на исполнительные устройства, данные сигналы преобразуются в линейно изменяющееся напряжение.

Если сигнал поступает на исполнительное устройство, а реакции устройства на этот сигнал нет, то ремонту подлежит данное устройство, а если нет управляющего сигнала, замене подлежит процессор управления.

При отсутствии настройки на телевизионные программы сначала проверяем узел выбора поддиапазона. Обычно через буферы, реализованные на транзисторах, с процессора подается напряжение на выводы тюнера (0 или 12 В). Чаще всего выходят из строя именно эти транзисторы. Но бывает, что с процессора нет сигналов переключения поддиапазонов. В этом случае надо менять процессор.

Далее проверяем узел выработки напряжения настройки. Напряжение питания обычно поступает от вторичного выпрямителя со строчного трансформатора и составляет 100…130 В. Из этого напряжения с помощью стабилизатора формируется 30…31 В.

Микропроцессор управляет ключом, формирующим напряжение настройки 0…31 В с помощью сигнала с линейно изменяющейся скважностью, который после фильтров преобразуется в линейно изменяющееся напряжение.

Чаще всего выходит из строя стабилизатор 30…33 В. Если в телевизоре не сохраняются настройки в памяти, надо при любой настройке проверить обмен данными между процессором управления и микросхемой памяти по шинам CS, CLK, D1, DO. Если обмен есть, а значения параметров в памяти не хранятся, замените микросхему памяти.

Если в телевизоре нет индикации параметров управления, необходимо в режиме индикации проверить наличие пачек видеоимпульсов служебной информации на процессоре управления по цепям R, G, В и сигнал яркости, а также прохождение этих сигналов через буферы на видеоусилители.

В этой статье мы коснулись малой части неисправностей, которые встречаются в телевизионных приемниках. Но в любом случае методика их отыскания поможет Вам правильно определить и устранить неисправность и позволит сократить время, затраченное на ремонт.

Ремонт телевизора своими руками дело ответственное, так как на сегодняшний день на рынке представлено большое количество различных моделей (ЖК, ЛСД, кинескопные), каждая из которых имеет свои технологические особенности. Поэтому подход к каждому виду ТВ индивидуален в некоторых случаях потребуются специальные навыки (знание электроники, опыт работы с паяльной станцией).

Прежде чем приступить к ремонту телевизионной техники, необходимо выяснить причину неполадки.

Самые распространенные проблемы:

1. Экран ТВ не включается – такое может произойти и со старым кинескопным экраном и с самой современной телевизионной панелью. В основном данный симптом характерен для сгоревшего предохранителя. При ремонте следует учитывать тот факт, что для каждой модели нужно подбирать соответствующий предохранитель. А также специалисты рекомендуют обратить внимание на диодный мост, блок питания, провод, возможно причина неисправности кроется в этих элементах. Читайте также, .

1. Тусклая, еле заметная картинка – такая поломка случается с мониторами типа ЖК/LCD. Наиболее вероятная причина неисправности: вышедшие из строя диоды, подсветка устройства.
2. Отсутствует звук, экран «хрипит» – скорее всего, из строя вышел звуковой усилитель или микросхема.Читайте также, .
3. Монитор светится, нет изображения – возможно, причина неполадки в видеопроцессоре или в приемном блоке.

Следует знать, что если при визуальном осмотре телевизионной техники будет обнаружено потемнение платы или разрыв элементов, то сразу приступать к замене деталей не рекомендуется. Так как такие факторы указывают на короткое замыкание, которое могло произойти в другом отделе телевизора. Поэтому если не устранить причину замыкания, а просто сменить вышедшие из строя элементы, то ситуация повторится.

Какие инструменты понадобятся

Для ремонта телевизионного оборудования могут потребоваться следующие инструменты и техника:

• набор отверток;
• ключи шестигранники (в редких случаях);
• плоскогубцы;
• паяльная станция (для ремонта современных мониторов);
• схема экрана (можно скачать в интернете);
• мультиметр;
• осциллограф.

Особенности ремонта ЖК-телевизоров

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Первым делом пользователю необходимо изучить инструкцию своей модели, и только после этого приступать ремонту LCD или LED экрана. Следует знать, что у LCD телевизоров подсветка осуществляется с помощью флуоресцентных лампочек, а на ЛЕД используются светодиоды.

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

1. Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
2. Отсоединить провода, которые подключены к матрице устройства.
3. Подсоединить к контактам исправную лампочку.
4. На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции. Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой.

Распространенные поломки популярных марок ЖК-телевизоров и способы их устранения

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Ремонт телевизора Филипс

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Еще одной распространенной неполадкой является самостоятельное включение и отключение монитора. В основном причиной этой поломки является вышедший из строя транзистор, необходимо произвести замену. Такие неисправности рекомендуется устранять самостоятельно только людям имеющие опыт в ремонте телеоборудования.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

Ремонт телевизора LG

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Также как, и в случае с другими моделями ЖК, если проблема серьезная, то ремонт телевизора LG своими руками выполнять не рекомендуется, лучше обратиться к специалистам.

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

• кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
• неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
• поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
• перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Типичные неисправности кинескопной техники и способы их устранения

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

1. Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
2. Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.

Горизонт:

1. У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
2. Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.

1. Экран не включается – проблема с блоком питания.
2. На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Ремонт блока питания

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Ремонт блоков питания жидкокристаллических телевизоров

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Инструкция:

1. Вскрыть при помощи инструментов задний корпус устройства.
2. Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
3. На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
4. Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
5. Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
6. Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
7. Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
8. После выполненной работы экран должен включиться.

Кинескопные ТВ

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.
