Сегодня мы узнаем, как в домашних условиях, своими руками изготовить деревянный самурайский меч катану (боккен).

Как сделать деревянную катану в домашних условиях

Боккен используется для тренировок владения самурайским мечом, также он будет отличным декоративным украшением для вашей комнаты.

Итак, приступим. Если предполагается использовать наше изделие для тренировок, то материалом для заготовки лучше выбрать твердые породы дерева – дуб, бук, граб.

• На брусе вычертим карандашом примерный контур нашей будущей катаны. Начнем с рукояти – место под нее обрабатываем по контуру напильником или рубанком.
• Далее таким же образом придаем контур лезвию, убирая лишнее дерево до линий, которые мы начертили.
• Далее напильником придаем скругленную форму наконечнику клинка и сглаживаем углы рукояти, придав ей овальный контур в поперечном разрезе, наждачной бумагой убираем неровности и делаем ее гладкой.
• Так же наждачной бумагой ровняем лезвие, чтобы оно было плоским, с усилием водя наждачкой вдоль всей длины лезвия.

Осталось сделать цубу – гарду самурайского меча. Чертим на листе фанеры контур цубы, выпиливаем его лобзиком. Размеры центрового отверстия можно определить, прикладывая заготовку гарды к рукояти и делая отметки там, где должны быть края. Соединяем метки по линейке карандашом, делаем отверстие сверлом и лобзиком вырезаем центр цубы, закругляем края, чтобы по радиусу они подходили к рукояти, надеваем цубу на нашу катану, закрепляем ее, к примеру, суперклеем.

Фото схема изготовления катаны

Изготовление самурайского меча из дерева видео

Вот мы и изготовили своими руками в обычных домашних условиях подобие самурайского меча из дерева. После того, как он будет сделан, желательно пропитать его древесной смолой или лаком. В видеоролике представлена инструкция по изготовлению этого изделия, посмотрев ее, боккен может сделать даже новичек.

Жанр статьи - Японское оружие

Недавно, ко мне подошел мой сын (ему 7 лет), и спросил, могу ли я сделать ему меч. Я немного задумался.... и решил сделать хороший деревянный меч своими руками, такой, о котором я мечтал в детстве, но мне никто его не сделал. Недолго думая, к 23 февраля решил преподнести такой вот подарочек.

В качестве основного материала, я использовал деревянную рейку, 50 х 30 х 700.

Инструменты использовал самые разнообразные. Это и рубанок, и зубило с целой кучей напильников. Первым делом обрисовываем общие черты меча. Начинаем помаленьку срезать лишнее.

Само собой, кроме клинка меч должен иметь эффектный эфес. Вырезаем его схожим образом.

В принципе, все можно сделать и самому, но при наличии нормального станка с чпу, способного проделывать работу в заданном промежутке, все становится намного проще. Склеиваем клинок и эфес.

Также, на клей, к ручке приклеиваем кожаную полосу. Это больше для декора.

Собственно, вот что мы имеем. Спасибо за внимание. Что касается владельца данного меча (нового), скажу так, понравилось, причем даже очень.

Автор работы AkroYas

В этой статье я попытался показать, как сделать новую деревянную обкладку черенка рукояти, и обложить её кожей и для надежности обмотать нитью. Для удобства в дальнейшем эту деревянную обкладку будем назвать просто ручкой. О том из чего состоит рукоять меча написано в статье Анатомия меча, шпаги, сабли .

Этот проект состоит из двух частей. Часть I имеет дело с добавлением новых деревянных деталей, а в часть II имеет дело с обертыванием черенка рукояти кожей.

Часть I данного проекта занимается рукоятью меча типа XIV по Оакешотту. Меч пришел с крестовиной, которая была был немного неровной, так что я решил исправить её и в то же время настроить черенок-ухват по своей руке. Картинка ниже показывает, рукоять на мече, и вы можете видеть, что крестовина была установлена не правильно, не много в стороне от дола. Также меня не устаивало то что крестовина довольно обычная, и немного мала как на мой вкус.

Черен не выглядит слишком плохо, но мне этого мало, и я хочу уничтожить её чтобы исправить меч. Чтобы изменить эту рукоять так как я хочу – мне нужно будет на удалить кожу и деревянный сердечник и начать сначала.

Разборка рукояти меча

Я снял кожу, а затем расколол древесину и выбросил её прочь. Деревяшка была клееной из нескольких частей, но держалась крепко. Можно было её аккуратно снять сняв навершие, но для этого пришлось бы стачивать кончик хвостовика и расковыривать навершие, а мне не хотелось дополнительных повреждений.

Потом я немного постучал молотком по навершию и оно скользнуло вниз, как показано на рисунке ниже. Как вы видите, на верху у хвостовика было немного металла и он расширялся к клинку. Снять навершие, так чтобы не повредить его не расколов перед этим деревяшку черена было невозможно.

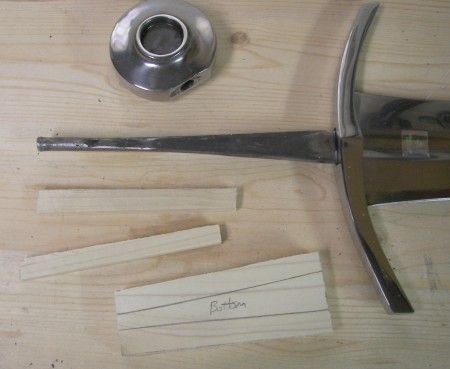

Следующая картинка показывает только навершие и в кончик хвостовика. Отверстие в навершии проходит весь путь до конца, и у них было нанесено немного клея в нижней части.

Сборка рукояти меча

в начало

После того как я переделал крестовину, я расширил отверстие в навершии, и укоротил хвостовик чтобы обеспечить его упрочнение, и сделал дополнительное углубление в верхней части навершия.

Прежде всего, я получил крестовину выровненную с долом меча. (См. рисунок ниже) .. выглядит намного лучше.

Я также заново сделал черен с деревянной обкладкой и покрыл его кожей, но подробнее будет описано позже. Ниже на снимке первоначальное состояние навершия.

Следующий снимок показывает, навершие после того как я разточил потайную область для хвостовика.

Следующая иллюстрация показывает, навершие после того как я установил его (видно уродливую ляпуху). Я, вероятно, слишком сильно прибил, но оно действительно получилось прочно. Я уверен, что все сделано очень плотно.

Ниже на снимке навершие и хвостовик зачищены, так выглядит и держится надежно на данный момент!

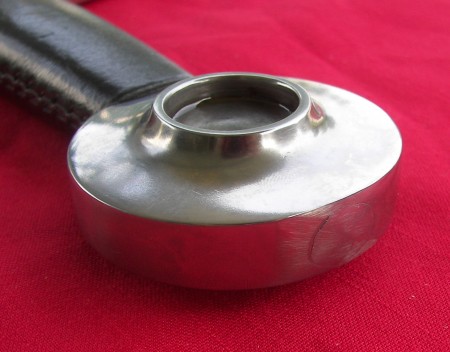

Ниже на снимке отполированные хвостовик и навершие. Кончик хвостовика еле-еле виден.

Ниже снимок показывает готовый меч с новой рукояткой. Я очень доволен тем, как все это получилось. Все сидит очень плотно и теперь у него есть намного больше металла хвостовика в навершии.

Деревянные детали рукояти меча

в начало

Я удалил старые деревянные детали рукояти и у меня есть несколько маленьких кусочков древесины тополя под рукой, чтобы сделать новую ручку. Я отрезал первый кусок немного больше, чем будет окончательный размер детали. Это некоторое позволение для обработки и шлифования. Я положил хвостовик на деревяшку и разметил, нарисовав некоторые линии на дереве. Затем я взял несколько небольших кусков тополя которые будут в конечном итоге сторонами ручки. Они будут 6 мм (1/4") толщиной, в то время как верхний и нижний куски 13 мм (1/2") толщиной.

На картинке выше показано как я приклеил (используя любой хороший древесный клей) два 6 мм куска дерева снизу. Зажал их и дал им высохнуть в течение часа.

На рисунке выше показаны две боковые части, приклеенные к верхней части, идентичной нижней части, они вырезаны и готовы быть склеенными.

Я в общем был в состоянии сформировать цельную деревянную ручку и одеть её на хвостовик, но при этом могут возникнуть проблемы при подгонке её по хвостовику. Гораздо проще прикрепить ручку если она состоит из двух частей. Поэтому я использую старый трюк плотников: склейки двух кусков (верхнего и нижнего) через также лист бумаги между ними. Это делается для сильного нажима и позволяет мне подогнать форму и размеры ручки, а затем разделить ручку перед установкой на хвостовик.. Картинка выше показывает как лист бумаги наклеивается на дно. Лучший использовать что-то немного плотнее, чем стандартная бумага. Здесь я использую кусок картона.

Ранее я упоминал, что два куска были 6 мм (1/4") толщиной. Но хвостовик на этом мече был ближе к 4.7 мм (3/16"), поэтому я обстругал часть нижней стороны так чтоб зазор был лишь немного больше, чем 4.7 мм, чтобы было некоторое пространство для эпоксидного клея, которым мы будем приклеивать ручку к навершию. Медленно здесь.. не снимайте слишком много дерева..лучше снять слишком мало чем немного больше!

Нанесите немного клея на другой стороне бумаги и в верхней части ручки. На рисунке выше показаны все части зажатыми, так они должны держаться около часа. Использовать здесь только столярный клей.

Если у вас все склеено вместе, то вы теперь готовы выточить из заготовки хорошим округлые ручки из квадратной заготовки. Опять же, действуйте медленно здесь. Шлифовальный станок реально удобен для вытачивания, но это можно сделать и вручную. Я пытался вытачивать так, чтобы верхняя и нижняя части ручки соответствует толщине хвостовика и крестовины.	После тщательного вытачивания у меня получилась ручка. Я отшлифовал её, чтобы она была довольно гладкой. Вы должны будете сделать окончательную шлифовку после того, как наклеите на хвостовик, но по большей части вы можете закончить её на этом же этапе.

На картинке выше я просто показал что получается в конце. Опять же, повторюсь: я пытался сделать так чтоб ручка соответствововала толщине навершия в верхней части, и крестовине в нижней. Кроме того, я уверен что я сделал комфортную для своей руки ручку.

Если ваше навершие еще не склепано с хвостовиком убедитесь что ручка подходит очень уютно и оказывает равномерное давление на хвостовик, крестовину и навершие.

Я доволен формой и отделкой ручки, и я теперь готов разделить ручку на две половинки. Просто вставьте отвертку и аккуратно приподнимите две части друг от друга по линии на бумаге. Когда вы разделите на две части, то вы должны будете немного ошлифовать, чтобы удалить бумагу, которая осталась на дереве. На рисунке выше показано что мои мучения подходят к концу и что это все будет работать!

Я 5 минут выдерживаю заготовку склеенную эпоксидным клеем, так чтобы деревянная ручка равномерно приклеилась к хвостовику. Убедитесь, что хвостовик чист и свободен от любых масел. Смешайте и нанесите эпоксидку на хвостовик и обе части ручки. Убедитесь, что вы не выстругали слишком большой промежуток с боков или концов. Убедитесь в том, когда вы зажимаете их, что они не выпадают и правильно выровнены. Возможно, вы захотите, чтобы проверить их несколько раз, чтобы они остались выровнены в то время как клей сохнет. Эпоксидный берется приблизительно 20 минут.

Также убедитесь, что ручка прилегает вплотную гарду поэтому она не будет болтаться. Я обычно добавляю немного эпоксидки вокруг гарды для хорошей меры.

Моя рукоять была разобрана, и я немного расширил кончик хвостовика. Эпоксидка остается немного гибкой в течение нескольких часов, поэтому после склеивания, я присоединил навершие к хвостовику. Таким образом, навершие также должно сидеть прочно и удерживать ручку. Окончательно все застынет в течении нескольких дней.

На рисунке выше показано готовый меч. Вам, вероятно, нужно подправить шлифованием клей, который, возможно, просочился, или только для окончательной очистки. Только будьте осторожны, чтобы не поцарапать металлические детали делая это.

И вот теперь вы можете взять меч в руку. Но это еще не все.

Делаем мы его сегодня из подручных материалов. Чтобы получить оружие своей мечты, вам понадобится всего лишь много свободного времени и толика упорства.

Световой меч своими руками

С детства каждый из нас помнит фразу, что настоящий джедайский меч должен быть сделан своими руками. Действительно, почему бы не почувствовать себя настоящим джедаем, держа в руках легендарное оружие.

Дуэльный инструмент джедая состоит из рукояти и светящегося лезвия. В основе такого меча лежит прозрачная трубка (ПВХ или поликарбонат). В нее вставляется светодиодная лента, которая закреплена на специальном стержне. Она и создает иллюзорное свечение, свойственное оружию данного вида. Для того чтобы лезвие светилось светодиоды соединяют с блоком питания — его можно сделать самостоятельно или же «одолжить» у обычного карманного фонарика. При выборе такого блочка учитывайте его размеры — он должен помещаться в рукоять.

Если вы хотите иметь оружие не просто со светом, но еще и с характерным звуком — попробуйте сделать его на Ардуино (специальная плата, батарейки, мини-процессор и мр3-проигрыватель). Это достаточно высокотехнологичная начинка, которая придаст вашему изделию максимальную схожесть с оригиналом diy. Особенное внимание стоит обратить также и на рукоять меча — она визитная карточка каждого героя звездной саги. К примеру, у графа Дуку она имеет особенную форму полумесяца. А вот оружие главного злодея Дарта Вейдера ничем особенным не выделяется — обычная прямая, но с горизонтальными насечками для удобства в обращении (об этом говорит более чем двадцатилетняя история меча). А вот гарда оружия Кайла Рена одновременно служила и украшением меча, и вентиляцией.

При обустройстве светового оружия проследите за тем, чтобы он не только максимально соответствовал выбранному герою «Звездных войн», но и имел крепкие и прочные соединения. Для этого следует утопить поликарбонатную трубку в рукоять на 5-10см.

Как сделать меч из бумаги своими руками?

Для театральных постановок или детского утренника оружие вполне можно сделать из бумаги. Правда обычная тут не подойдет — лучше купить ватман или картон. Но даже самая плотная бумага, сложенная в два слоя будет гнуться, а значит, ваш меч будет выглядеть совсем не натурально. Поэтому полоска выбранного вами материала должна быть такого размера, чтобы можно было ее сложить гармошкой в 7-10 слоев (каждый из них нужно проклеить ПВА). Только так из бумаги у вас получится отличный клинок — осталось только к нему присоединить гарду и рукоять. Бумажный меч также можно сделать по выкройке, однако его сборка будет более сложной и многоступенчатой, чем в представленном нами варианте.

Также вы можете сделать клинок, используя технику оригами. Многократно сгибая лист бумаги по составленной схеме, у вас обязательно получится очень красивый меч. Однако стоит учесть, что он имеет чисто декоративное предназначение.

Деревянный меч своими руками

В отличие от бумажных вариантов, клинки из дерева вполне подойдут как для тренировочных баталий, так и для товарищеского сражения. Прежде чем приступать к изготовлению такого оружия, стоит учесть, что для него просто необходимы правильные чертежи. Это в первую очередь нужно для того, чтобы ваша работа была осознанной, и вы точно могли представить конечный результат. Кроме того с помощью чертежа вы можете разбить все приготовления на последовательные этапы.

Для изготовления деревянного клинка вам понадобится деревянный брус, из которого и вытачивается лезвие клинка. С помощью лобзика и резцов для дерева придайте ему нужную форму. При желании вы также можете нанести на лезвие различные узоры.

Рукоять меча также следует выточить из дерева — это может быть как цельная конструкция, так и сборная. Материалом для ручки может послужить тот же деревянный брус, отточенный особым образом. Также вы можете добавить красивую гарду из фанеры в виде крыльев или просто выточенную из тонкой доски. Какой бы вы вариант не выбрали, помните о том, что дерево — специфический материал, остро нуждающийся в шлифовке (в противном случае заноз вам не избежать).

Как сделать меч из железа своими руками?

Добротный боевой меч вы вполне можете сделать из рессоры, обработав ее должным образом на наковальне. Конечно же, идеальным вариантом изготовления клинка по сей день остается ковка, но этот способ не всегда доступен. Но если же у вас есть возможность выковать меч самостоятельно — даже не сомневайтесь. Клинок, изготовленный таким способом невероятно надежный и долговечный, и уж точно не подведет вас в самый неподходящий момент. Однако стоит заметить, что такое холодное оружие имеет достаточно внушительный вес и его использование доступно лишь настоящим мастерам. Для новичков есть более легкая альтернатива — клинок из алюминия.

Также вы можете изготовить миниатюрные копии знаменитых мечей из гвоздя или из напильника. Конечно, дуэли на таких клинках вы вряд ли сможете провести, однако они могут послужить и вместо обычного ножа, и в качестве тренировочной базы.

Виды мечей и особенности их изготовления своими руками: краткий обзор меча богатырей и прочих героев

Каждый клинок имеет свои характерные особенности, которые делают его частью образа героя. У пирата меч имеет широкое лезвие, отточенное с одной стороны (фальшион или фламберг), которым удобно наносить рваные и рубленые раны при абордаже. Кроме того, пиратским оружием была и шпага — ею пользовались во время ближнего боя.

Странно, но оружие иногда может и созидать. Примером может послужить так называемый меч Колесова, который предназначается для посадки леса. Однако его «оружием» назвать можно с большой натяжкой.

Но вернемся к видам мечей, которые широко представлены в популярных играх. В «Майнкрафт» чаще всего используют обоюдоострый клинок с гардой. Похожие формы оружия и в «Ведьмаке», однако там еще вы можете найти и эльфийские модели, имеющие одностороннюю заточку и запрещенный меч с лезвием особой формы.

Почет среди ценителей оружия с незапамятных времен заслужил гладиус — короткий римский меч, центр тяжести которого смещен за счет противовеса на ручке. Его также воссоздали в играх наряду с оружием титана (клинком с очень широким лезвием).

Если вы хотите воссоздать славянские мечи, которые использовались былинными богатырями — будьте готовы к тому, что оружие, выкованное из железа с тяжелым обоюдоострым лезвием, будет не так просто даже сдвинуть с места — при средней длине в 80 см он может весить до 10 кг. К слову сказать, оружие спартанцев было до 60 см и весило 1,5 кг, что можно считать весьма показательным примером.

Также при наличии сноровки вы можете попробовать соорудить меч Корво, который хоть и состоит с тонких металлических пластин, но имеет прекрасное свойство складываться.

Меч катана своими руками

Самурайский меч катана, отличается длинным, тонким, чуть изогнутым клинком. Его лезвие заточено лишь с одной стороны, что однако не уменьшает его смертоносности (что весьма полезно для самурая). Изготовить его вы можете из тонкой стальной пластины, заточив и отполировав ее. Не стоит думать, что это будет просто — на доведение катаны до совершенства вам понадобится два-три месяца упорной работы. Далее лезвие стоит закалить и снова отполировать его до блеска. А вот с ручкой можно не заморачиваться — достаточно просто обернуть ее обычным шнурком или шпагатом.

Меч для ребенка своими руками

Для ребенка вы можете сделать меч из абсолютно любого материала, кроме железа. Даже для подростка металлический меч — это потенциально опасная игрушка, которой можно поранить себя или кого-то другого. Для детей прекрасно подойдут световые мечи, которые не обязательно делать максимально приближенными к оригиналу. Для такого вида оружия достаточно взять две ПВХ трубы и светодиодную ленту и просто задекорировать неприглядные детали. А вот цепной лазерный меч для ребенка своими руками делать не стоит — времени убьете массу, а дите все навороты типа Ардуино может сломать в два счета.

Игрушечный деревянный или бумажный меч придутся по вкусу школьникам, которые любят устраивать шуточные дуэли. Однако, вручая ребенку пусть даже игрушечный клинок из дерева, не забудьте поговорить с ним о правилах безопасного обращения с ним.

Ножны для меча своими руками

Ножны — это своеобразный чехол для вашего оружия, из которого выглядывает оплетка рукояти. Делать их стоит из деревянных пластин с железным устьем и наконечником, которые скрепляются тонкими кожаными полосками.

В целом, создание меча своими руками — это достаточно трудоемкий процесс, однако результат обязательно порадует вас.

Возможно, средневековый меч уже давно стал частью истории и ему не под силу соперничать с современными видами оружия, но это вовсе не означает, что о нем надо навсегда позабыть. Упражняясь в фехтовании, человек учится владеть своим телом, его руки становятся сильнее, а движения обретают точность. Узнав, как сделать меч самостоятельно, можно будет на практике оценить все его преимущества.

Определение оптимальных размеров и частей

Пытаться изготовить оружие, пусть даже и деревянное, ничего о нем не зная - верх легкомыслия. Простейший прямой славянский меч состоит из двух частей - эфеса и клинка. Составными частями эфеса являются навершие, рукоять и гарда, а у клинка есть лезвие и острие.

При изготовлении деревянной копии меча можно не учитывать всех нюансов, которые были известны истинным мастерам булатных дел прошлых лет, но кое-что знать необходимо, чтобы сделать орудие максимально удобным.

Перед тем как сделать деревянный меч, следует разобраться, какая рука является ведущей и это необязательно та, которой человек пишет или режет.

Можно сделать небольшой тест:

1. Взять в правую руку палку, по длине совпадающую с длиной предплечья.
2. Переложить ее в левую руку.
3. В какой держать удобнее, та и является ведущей.

После определения ведущей руки следует взять палку примерно так, как будет держаться меч и свободно опустить ее вдоль тела. Затем перехватить палку так, чтобы ее кончик касался земли: расстояние от конца палки до руки - это оптимальная длина клинка плюс толщина гарды.

Исходя из этих значений вычисляются все остальные размеры. Например, если при замерах получилось значение 102,5 см, а гарду вы собираетесь сделать толщиной в 2,5 см, то длина клинка равна 1 м, длина рукояти принимается как 1/10 от длины клинка (то есть 10 см). Небольшая неточность в размерах значения не имеет.

Важные моменты

Длина клинка и рукояти - важные, но не единственные параметры. Перед тем как приступить к изготовлению меча, предстоит выяснить, какими будут у будущего оружия следующие параметры:

Подготовка и самостоятельное изготовление

Для изготовления используется любая прочная древесина (наилучший вариант - орешник, береза, дуб) без сучков и гнили. Подходящую по размерам заготовку рекомендуется вымочить в течение нескольких дней, а затем медленно просушить, чтобы дерево не растрескалось. При таком способе обработки древесины, изделие будет прочным и легким.

Желательно подобрать древесину средней плотности, простую в обработке. Выпиливание меча должно выполняться строго вдоль волокон, в противном случае он мгновенно сломается.

Приступая к работе по изготовлению деревянного меча своими руками, необходимо запастись подходящим бруском древесины с сечением 5х10 см.

Потребуются следующие инструменты и предметы:

• ручная пила или другой инструмент, предназначенный для работы с древесиной;
• карандаш;
• острый нож;
• линейка и сантиметровая лента;
• наждачная бумага.

Работа по изготовлению простейшего деревянного меча собственными руками разбивается на несколько этапов:

Если есть более сложные инструменты и опыт работы с деревом, можно попытаться сделать меч по другой технологии. Он будет состоять из отдельно выточенных клинка с рукояткой и гарды, и больше походить на настоящий. Для изготовления клинка и рукояти используется брусок нужной длины, имеющий сечение 2,5 х 4,5.

Этапы работы, как сделать меч из дерева, следующие:

Для предотвращения скольжения рукоять иногда обматывают изолентой, скотчем, тканью либо делают на ней насечки.

Несколько слов о балансировке

Иногда оружие, имеющее идеальную форму, на поверку оказывается неудобным, а при попытке поработать с ним рука моментально устает. Возможно, виноват слишком большой вес, но самой распространенной причиной является нарушенная балансировка, то есть смещение центра тяжести.

Считается, что в идеале он должен находиться на клинке, ниже гарды на 7−15 см. Точное местоположение зависит от анатомических особенностей хозяина меча, в частности, от величины его ладоней. Если центр тяжести смещен в сторону острия, то удар клинка обретает большую силу, но управлять оружием становится трудно. При смещении в сторону рукояти, уменьшается сила и точность удара.

При необходимости следует внести коррективы, выполнив следующие действия:

1. Отметить примерное место, где должен находиться центр тяжести.
2. Найти настоящий центр тяжести (точку равновесия), положив меч на вытянутый палец под прямым углом.

В зависимости от взаимного расположения этих двух точек выполнить корректировку, для чего:

• Уменьшить вес клинка, сняв слой древесины. Центр тяжести при этом переместится в сторону рукояти. Но важно учитывать, что слишком тонкий клинок может быстро поломаться.
• Уменьшить вес рукояти аналогичным способом, чтобы сместить центр тяжести ближе к острию. Но не забывать, что слишком тонкая рукоять будет неудобна.
• Увеличить вес рукояти, используя утяжелители (свинцовые накладки) и сместить центр тяжести ближе к гарде. Последний способ коррекции по причине его простоты и возможности внесения изменений используется наиболее часто.

Пластины нужно будет наложить на рукоять и зафиксировать изолентой или скотчем.

Откорректировав вес, необходимо еще раз опробовать меч, проверяя его удобство для руки, силу и точность удара. При необходимости выполнить все действия повторно.

Возможно, когда простой вариант меча будет освоен, возникнет желание сделать своими руками оружие более сложной формы.
