Пару лет назад было создано простое устройство для поиска сгоревшей лампочки в цепочке последовательно соединенных лампочек новогодней гирлянды:

Это очень простое и действительно работоспособное устройство. Однако оно подвергает пользователя опасности смертельного напряжения. Пробник, показанный выше, вставляется в патрон лампочки, поэтому существует опасность случайного прикосновения к пробнику, когда его щуп находится под напряжением.

В новой версии устройства я сделал светодиодный пробник. Гирлянда включается в розетку, которая подключается к батарее напряжением 9 В, а не к источнику переменного тока. Другими словами, работа устройства напоминает версию устройства с неоновой лампочкой: вы используете щуп для поиска перегоревшей лампочки в цепочке ламп. При касании одной стороны сгоревшей лампочки будет гореть красный светодиод, а другой стороны будет гореть зеленый светодиод. Проверяя цепочку вперед и назад, вы быстро определите сгоревшую лампочку.

Преимущество данной схемы в том, что после ремонта гирлянды загорается желтый светодиод, который сигнализирует о том, что ремонтные работы завершены.

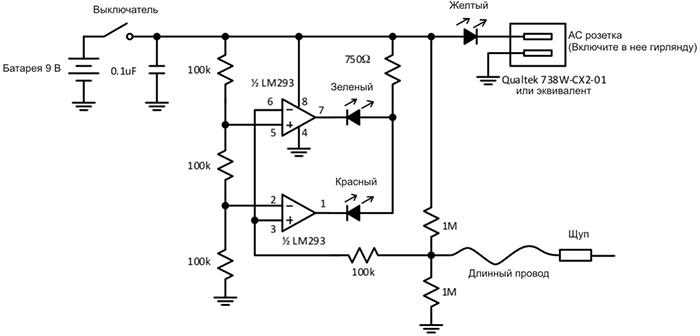

Рисунок 1 Схема пробника новогодней гирлянды

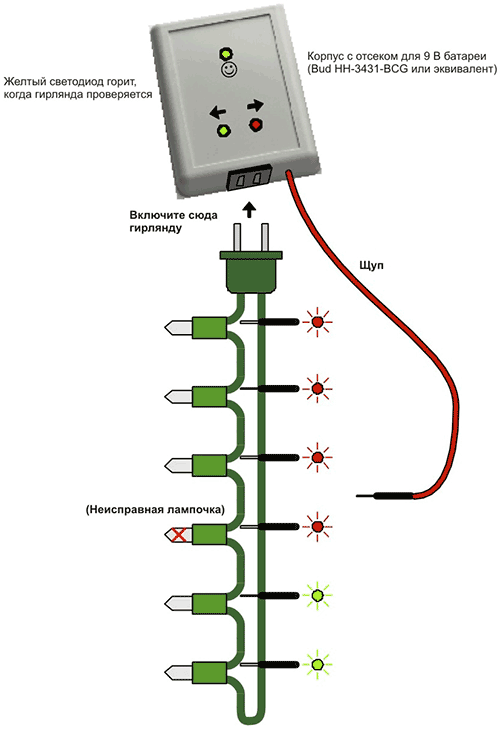

Рисунок 2

Список радиоэлементов

Сегодня на рынке можно приобрести гирлянды практически любой, формы, цвета и функциональности. Преимущественно можно встретить китайские модели, которые отличаются от известных всем советских большим количеством лампочек.

Лампочки обычно являются несъемными, но, несмотря на это, гирлянды достаточно просто поддаются ремонту. Как же починить китайскую гирлянду своими руками? О поломках и способах их починки и пойдет речь далее.

Самостоятельный ремонт китайской гирлянды

Починка проводов

Если гирлянда перестала гореть, это может быть следствием того, что отпаялись некоторые провода. Чтобы отремонтировать устройство в таком случае необходимо, прежде всего, выключить его из сети. Далее нужно открыть управляющее устройство. С одной его стороны находятся платформа для подключения цветовых каналов, а с другой – платформа для присоединения сетевого шнура. Необходимо проверить, хорошо ли припаяны те и другие провода. Если какой-либо из них отошел, его нужно припаять. Обычно проблема на этом решается. После завершения работы управляющее устройство необходимо закрыть.

Замена лампочек

Для того чтобы в будущем можно было легко заменить лампочки, лучше всего будет запастись несколькими одинаковыми гирляндами одновременно. Одна или несколько из них могут стать запасными в случае поломки основной. Китайская гирлянда в основном оснащена лампами, которые закорачиваются при перегорании. Поэтому в случае поломки одной из них, остальные начинают усиленно работать. Для того чтобы они быстро не вышли из строя, поломанную лампочку необходимо как можно скорее поменять (см. видео), что достаточно легко сделать своими руками. Замену нужно осуществлять только тогда, когда гирлянда полностью обесточена.

Если лампочки не закорачиваются при перегорании, нерабочей станет вся гирлянда. В таком случае значительно сложнее найти, какая из лампочек нерабочая. Сделать это можно следующим методом. Для начала необходимо обесточить устройство и перерезать провод ровно посередине. Далее каждый участок необходимо прозвонить сначала до конца. Таким образом, станет понятно, где находится поломанная лампочка и будет совсем несложно ее заменить. После этого нужно соединить перерезанные провода и сделать соединения изолированными.

Самое опасное в китайской гирлянде – это разбитые лампочки. При включении устройства через них начинает идти сильное напряжение, что может быть опасно для здоровья и жизни. Именно поэтому такую поломанную гирлянду необходимо сразу же отремонтировать, заменив лампочку новой.

Замена светодиодов

Чтобы починить устройство со светодиодами необходимо использовать несколько другие методы. Прежде всего, нужно помнить, что новые световые диоды должны обладать той же полярностью, что и остальные, из которых состоит устройство.

Использовать одновременно светодиоды и лампы в одном устройстве строго воспрещается, т.к. у световых диодов расчетный ток равен 20 мА, а у лампочек – от 50 до 100 мА.

После того, как удалось отремонтировать гирлянду, необходимо осмотреть, нет ли неизолированных соединений и при необходимости изолировать их.

Здравствуйте дорогие читатели! Так как скоро приближается Новый Год, я в этой статье хочу рассказать вам, как починить гирлянду, если, к примеру, не горит один из цветов или сгорела лампочка гирлянды, так же вы узнаете, что делать, если в ней оторвались контактные провода.

Всем современные новогодние гирлянды, устроены таким образом, что все лампы одного цвета, соединены между собой последовательно, смотрите рисунок ниже. И получается так что, если одна лампочка перегорит, то не будет гореть вся ветка данного цвета.

Для того чтобы найти причину поломки, первым делом нужно снять крышку переключателя (блок управления) гирлянды, и визуально внимательно осмотреть, надежность всех контактов, нет ли обрывов проводов, припаянных к плате и т. д.

Если нет механических повреждений, то идем дальше. Для поиска причины поломки, нам может помочь, детектор скрытой проводки, о котором я писал подробно в , можете почитать. Метод обнаружения перегоревшей лампочки, такой же, как и при поиске скрытой проводки.

Еще один быстрый и простой метод отремонтировать гирлянду, это взять обычный тестер в режиме измерения сопротивления, к его щупам прикрепить на конце обычные швейные иглы. И затем, последовательно протыкая изоляцию провода гирлянды, позваниваете всю цепь постепенно, определяя место поломки. Как это делать вы можете понять из рисунка ниже. ВНИМАНИЕ! Перед выполнением такой работы, обязательно выключите гирлянду из электросети.

Еще один интересный и в тоже время простой способ, как узнать какая лампочка перегорела, вы можете узнать из видео ниже. Рекомендую посмотреть!

Если вы нашли перегоревшую лампочку, то ее нужно просто заменить на, новую. Но бывают такие случаи, что под рукой нет новой лампочки, что делать в этой ситуации? А все очень просто, обрезаете перегоревшую лампочку, и соединяете провода без нее (напрямую).

Так же хочу еще раз напомнить вам, все работы выполняйте при выключенной из сети гирлянды, что бы вас, не ударило током, как говорится, безопасность на первом месте!

Как починить гирлянду, если в ней оторвались контактные провода?

Если контактные провода оторвались от самой платы блока управления, то их нужно припаять на место, если такой возможности нет, попросите знакомого того кто умеет паять.

Если оборвался провод в самой гирлянде, к примеру, возле лампочки, то можно как я уже писал выше, обрезать лампочку и скрутить провода.

Ниже, расположено видео, в котором наглядно все показано, как и что делать, если в гирлянде, оторвались контактные провода, рекомендую посмотреть!

На этом все друзья, надеюсь, статья для вас была полезной, и вы теперь знаете, как починить гирлянду своими руками. А если вы знаете еще, какие то, другие способы, можете дополнить эту статью в комментариях.

Наступает Новый год - и вот из коробок на свет достаются ёлочные украшения и гирлянды. И если игрушка просто вешается на выбранное для неё место, то с гирляндами бывают разные случайности. Особенно это касается дешёвых вариантов. Каждый, кто хоть раз ремонтировал это чудо техники, знает, что китайская гирлянда, схема которой проста, имеет некоторые особенности.

Особенности гирлянды из Китая

Чаще всего новогоднее украшение китайских мастеров привлекает приятной ценой (от 150 рублей за штуку) и яркими огоньками, которые мигают в нескольких режимах. Четыре вида лампочек, а иногда и светодиодов, радуют глаз и кошелек. Правда, через некоторое время один или сразу несколько цветов перестают гореть. Причин может быть несколько, но факт остаётся фактом - гирлянда уже не работает на все 100 %.

Если изделие испортилось, его необязательно менять на новое. Хотя в Новый год и принято вступать во всём новом, но наши руки созданы не для скуки. Неужели сложно поменять перегоревшую лампочку? Дело здесь не в цене и не в затраченном на ремонт времени. Дело в принципе. И каждый человек, впервые решивший отремонтировать китайскую гирлянду, начинает удивляться.

Недоразумения

Самый неприятный сюрприз при ремонте - тонкие жилы проводов. Начинаешь удивляться, как всё это работает и до сих пор не рассыпалось. Становится понятной и цена изделия, и надёжность эксплуатации. Это и есть китайская гирлянда. Схема, ремонт и поиск разрывов - вот ваша дальнейшая участь. Соединение проводков, естественно, является самым слабым местом. Поэтому начинать поиск разрыва следует с коммутирующей коробочки.

Кроме удивительно тонких проводков, китайское изделие может порадовать быстрым выходом из строя управляющих цветовыми линиями тиристоров, а также основным контроллером. Для замены неисправных элементов чаще всего приходится искать отечественные аналоги либо переделывать схему целиком.

Виды неисправностей

Рассмотрим некоторые из возможных случаев, когда схема китайской гирлянды не понадобится. Из курса электротехники известны всего 2 проблемы, связанные с неполадками электричества: короткое замыкание и разрыв цепи. В случае с неработающей гирляндой нужно искать разрыв. Допустим, не горит синий цвет. Возможно 2 варианта:

• где-то порвался провод, соединяющий синие лампочки;
• перегорел один из элементов синего цвета.

Теперь следует найти разрыв или сгоревшую лампочку. Как правило, в этом нам поможет визуальный осмотр. Чаще всего разрыв видно невооруженным взглядом, и ремонт на этом быстро заканчивается. Чтобы соединить два конца провода, не нужно даже иметь под рукой паяльник - помогает простейшая скрутка. в обязательном порядке необходимо замотать изолентой.

Внимание! Любой ремонт электрического изделия производится без подключения к сети.

Если разрыва не видно, следует обратить внимание на коробочку с кнопочкой. Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке. Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами. К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков.

Целый ряд неисправностей связан с нарушением работы Здесь может выйти из строя сама кнопка переключения режимов. "Лечится" такая проблема чисткой контактов либо полной заменой. Китайская гирлянда, схема которой стандартная, обязательно имеет в своём составе контроллер. Он также может испортиться, и его тоже можно заменить. Слабым звеном может стать любой из 4 тиристоров - по одному на каждый цвет.

Проблема замены элементов

Для замены неисправных элементов китайские коллеги предлагают свою Вся проблема в том, что лампы достаточно быстро устаревают, и найти нужный вариант китайского производства бывает проблематично. В этом случае на помощь приходит отечественная элементная база. Самое главное - правильно подобрать аналог.

Для подбора аналога нужного элемента важно знать параметры китайского изделия. Часто на форумах ищут транзистор PCR406J. Китайская гирлянда, схема которой выполнена на таких элементах, знакома. Только искомый элемент на деле оказывается тиристором, а его русский аналог MCR100 практически идентичен по параметрам.

В поисках разрыва цепи

Что же делать, если разрывов не обнаружено? Схема китайской гирлянды проста. Все лампочки соединены между собой последовательно. Значит, если не горит синяя линия, необходимо найти как минимум одну перегоревшую Есть два варианта.

• Проверить последовательно все элементы в цепи.
• Искать неисправную лампочку делением линии пополам. Найдя половину, не пропускающую ток, нужно разделить её ещё раз пополам. И так до тех пор, пока не найдётся неполадка. После замены лампы все кусочки необходимо заново собрать. Лучше сделать это с паяльником, но можно обойтись скруткой или изолентой.

Второй способ можно не использовать, если применить мультиметр с прикреплёнными к концам щупов тонкими иголками. Однако жилки проводников, применяемые в китайских изделиях, настолько тонкие, что могут порваться даже иглой.

Бывает, что под рукой нет второй испорченной гирлянды и новой лампочки. В этом случае можно просто соединить два конца вместе. Это чревато повышением напряжения на оставшихся лампочках, так как по законам электротехники в последовательной цепи напряжение делится поровну. Но если убрать один или два элемента, это не сильно скажется на сроке службы. Несмотря на то что китайские, работает всё на общих принципах.

Светодиодные гирлянды

Такие изделия в последнее время получили большое распространение. В связи с этим на гирляндах вместо лампочек появились маломощные элементы. Схема китайской мало отличается от стандартной. Но, учитывая тот факт, что светодиод рассчитан на гораздо меньшее напряжение, в цепи для сети в 220 В у каждого из них будет стоять резистор. В другом варианте на входе системы будет реализован понижающий трансформатор.

Кроме привычной схемы, где элементы расположены последовательно, существует схема китайской гирлянды на светодиодах, размещённых параллельно. При таком варианте даже перегорание сразу нескольких световых элементов не внесет диссонанса в общую картину.

Преимущества светодиодных изделий

Китайская гирлянда, схема которой построена на светодиодах, обладает целым рядом преимуществ.

• Экономичность. Связано это с малым потреблением электричества светодиодами. Отсюда сразу вытекают два следующих преимущества.
• Долговечность. Срок службы светодиодных изделий в два и более раз превышает срок службы ламп накаливания.
• Безопасность. Светодиоды, в отличие от ламп накаливания, могут нагреться максимум до 60 градусов. Поэтому они менее пожароопасные, чем их аналоги.
• Яркость. Гирлянды на светодиодах более яркие и приятные для глаз.
• Морозоустойчивость. Светодиодные изделия выдерживают понижение температуры до 40 градусов мороза без изменения в работоспособности.
• Влагоустойчивость. Такие гирлянды можно использовать для украшения ванных комнат и влажных оранжерей.

Светодиодные китайские гирлянды очень удобно использовать для украшения уличной части дома. Благодаря высокой влаго- и морозоустойчивости такие изделия будут радовать глаз длительное время без ремонта.

Вывод

Покупая такое изделие, не всегда получается порадовать себя и близких качественным украшением. Иногда за яркими огоньками и привлекательной стоимостью спрятана довольно простая и дешевая китайская гирлянда. Схема её будет легка для изучения и удобна для применения электротехнических навыков. Ремонт изделия также может принести моральное удовлетворение. Каждый сам определяет для себя, стоит ли это времени и сил. А может, лучше сразу взять вариант подороже? Ведь даже китайские гирлянды за большую цену гораздо качественнее своих дешевых "соотечественниц". Выбор за вами!

Кто не любит Новый год с его особой атмосферой входящего в жизнь волшебства, чудес и праздника? Китайские гирлянды для украшения дома как внутри, так и снаружи пользуются большим спросом благодаря своей низкой цене. Но их качество не всегда позволяет беззаботно встретить новогодние праздники - иногда перестает гореть один или несколько лампочек, а то и вообще вся гирлянда. Чтобы подобное происшествие не испортило торжество, можно попробовать починить светодиодное устройство своими руками.

Состав изделия

Светодиодная гирлянда, будь то китайская или отечественная, неизменно состоит из одних и тех же элементов, позволяющих украсить к празднику любое помещение. Обычно отличия продукции разных производителей заключаются только в качестве деталей, гарантии и долговечности изделия. Состоит гирлянда из следующих компонентов:

Кроме того, в блок управления обязательно входит кнопка переключения световых режимов.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

• Крайне тонкие провода. Они многожильные, каждая жила без преувеличения толщиной в волос, следовательно, соединять их очень трудно и неудобно. Равно как и припаивать.
• Часто выходящие из строя тиристоры. Они отвечают за смену режимов мигания, что, собственно, и создает праздничное настроение.
• Лампочки. Независимо от их вида - обычные они или светодиодные, лампы могут перегореть. Если гирлянда перестала мигать, например, зеленым светом, в то время как остальные в порядке, то, скорее всего, пришла в негодность зеленая лампочка. Но может быть и отсоединение провода от ножек светодиода определенного цвета.

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему - так механизм станет надежней и сможет прослужить не один год.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы - изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине , соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию. Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать.

Зачищенные концы скручивают вместе и обматывают изолентой. Можно спаять и заизолировать, главное, добиться относительной надежности крепления.

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно , так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя - в самых дешевых моделях - детали могли перегореть при скачках напряжения.

Ремонт микросхемы

В любом случае необходимо проверить все детали мультиметром. При выходе из строя какой-то из них можно поступить двумя способами:

• Подыскать в магазинах или интернете замену. Чтобы правильно подобрать деталь, нужно посмотреть маркировку на корпусе и купить соответствующую или аналогичную.
• Собрать всю схему самостоятельно. Это предпочтительнее, так как своими руками можно спаять качественное изделие, которое сможет прослужить гораздо дольше китайского конвейерного продукта. Правда, этот вариант уже гораздо сложнее и для людей, не занимающихся электроникой, не подойдет.

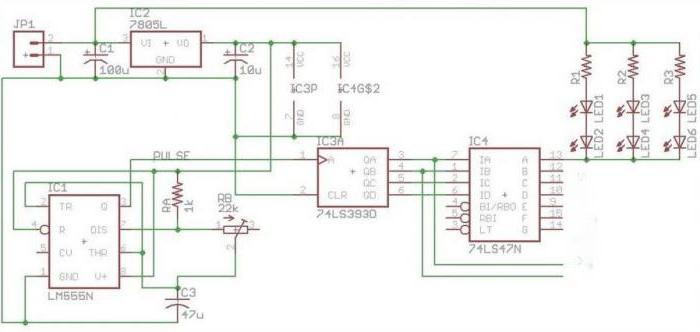

Схема гирлянды на светодиодах выглядит примерно так. Ее можно усовершенствовать, а можно упростить. Но легче, конечно, купить новую гирлянду, если есть такая возможность.

При этом предпочтение лучше отдавать если и китайским производителям, то хотя бы выбирать не самый дешевый вариант. Изделия из Китая подороже имеют вполне высокое качество и гораздо менее подвержены поломкам.
