Пила – это сборочный инструмент, который используют для резки дерева, различных металлов и других материалов, подвергающихся воздействию.

Ленточные используют в ремонтных работах для раскройки, выкройки и резки различных материалов.

Как сделать ленточную пилу в домашних условиях?

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

• металлическая пила
• деревянная пила
• мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

• Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами, необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
• Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию .
• Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

• конструкционные стали, используемые в общем строительстве
• специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

Кроме того:

• Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
• Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
• Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
• Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов. Алюминиевые ленточные пилы можно применять при резке , но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Мини пилорамы из алюминия применяют для раскройки поперечного, продольного и кругового сечения.

Изготовление пильной рамы

Чтобы изготовить основу, то есть раму для будущей пилы, необходимо сделать чертеж на листе металла, в котором будет показан отступ последующего зубца от предыдущего. Чтобы зубцы получились ровными, нужно изгибать каждую часть расстояния зубца в сторону последующего зубца.

Таким образом, останется лишь прорезать более прочными металлическими ножами эти отверстия, и получатся ровные зубья. Таким способом можно изготовить ленточную и мини ленточную пилу своими руками дома.

Верхний шкив и блоки

Для начала надо разобраться, что представляет собой шкив? Шкив – это колесо, который перетянут ремнем по кругу. Именно такое действие обеспечивает движение только ремню, а не шкиву.

Главной задачей является собрать «машину» для изготовления ленточной пилы своими руками, соорудить верхние и нижние шкивы с блоками и ремнями. Блок – это рама, которая будет держать колеса, или шкивы. Следует учесть тот факт, чтобы блок мог свободно и без помех вращаться и помогать двигаться шкивам.

Для этого следует провести:

• сначала чертеж и понять суть работы машины
• затем нужно присоединить колеса, которые могут быть из дерева, или из металла
• потом в шкивах проделывают отверстия, на которые будет насаживаться блок вместе с рамой

Производство колес или шкивов

Шкивы бывают разного типа, для одного действия или для многих действий одновременно. Чаще всего их рекомендуют изготавливать из чугуна или стали, но в современное время можно встретить деревянные, и даже пластмассовые.

Если вариант только в домашних условиях, то используют различные электрические машины по рубке и резке средних деталей из металла.

Стол для распила

Место проведения распилочных работ должно быть в несколько раз больше самой ленточной пилы, потому что детали для распила могут быть больше инструмента. Для этого необходимо заранее найти помещение, в котором будут проводиться работы, и установить устройство вместе с пилой на одном уровне. При этом сами шкивы должны немного выходить за пределы стола. Стол должен быть обработан от вредителей, загрязнений и различных веществ.

Стол не должен мешать работающему человеку во время распила своими габаритами. Чаще всего его изготавливают из сосны или дуба, но нередко могут использовать бук и другие виды , которые обладают высокой прочностью. Следует использовать дерево, которое будет противостоять вредителям, кислотам и высоким нагрузкам от распилочных работ.

Настройка ленточной пилы

Чтобы настроить самодельную ленточную пилу, следует провести несколько холостых ходов на ненужном материале, чтобы убедиться в правильности работы машины в домашних условиях.

Необходимо натянуть ремни на шкивы так, чтобы они находились в плотном и натянутом состоянии. Убедитесь в правильности насаждения блока и шкива по поверхности стола. Проверьте, не шатается ли стол и не сломается при больших нагрузках на него.

Соблюдая все технические требования, можно быть уверенным в правильности работы ленточной пилы своими руками в домашних условиях.

Полотна для ленточных и других пил

Пильное полотно представляет собой основу для самодельной пилы. Такие полотна чаще всего заказывают в специальных заводах по производству металлических полотен для различных действий.

Дешевле всего используют алюминиевые полотна, но они обладают меньшей плотностью и устойчивостью. Но, если добавить в алюминий какого-нибудь вспомогательного вещества, то можно получить более устойчивый сплав. Это нужно обращаться к производителю.

Лучше всего использовать сплавы алюминия с цинком или железом, так как их коррозия не ядовита.

Ленточная пила своими руками — на видео:

Ленточные пилы - мощный, надежный инструмент, использующийся в строительстве для раскройки различных материалов. Чтобы в процессе эксплуатации не возникло проблем, необходимо внимательно подходить к выбору оборудования, учитывать технические характеристики. В первую очередь нужно выяснить, для каких целей предназначен тот или иной тип пилы, ознакомиться с параметрами зубцов, размером полотна, качеством заточки режущего элемента.

Типы ленточных пил

Ленточнопильный инструмент может обрабатывать:

• камень,
• дерево,
• металл,
• синтетический материал.

Для твердых материалов рекомендуется использовать оборудование, усиленное сверхпрочными сплавами: режущая лента не будет рваться, портить обрабатываемую деталь. Перед покупкой определяют фронт работ, которые планируется выполнять при помощи установки.

При большом объеме работ требуется мощная, выносливая пила, способная выдерживать повышенные нагрузки. Ее стоимость будет высокой. Для разовой процедуры, редкого использования подойдет оборудование подешевле, со стандартными характеристиками прочности.

Размер пилы

Ширину, длину подбирают согласно аналогичным параметрам станка. Рекомендации по подбору комплектующих есть в инструкции к агрегату.

Дополнительные советы:

• Широкие ленточные пилы отличаются более ровным пилением, их чаще применяют для продольной резки.
• Чем тоньше обрабатываемая заготовка, тем выше вероятность ее повреждения толстой пилой.
• При осуществлении фигурной и контурной резки ширина режущего элемента должна позволять обрабатывать изделие под заданным углом. Выпускают этот вид инструментов шириной 14–88 мм. Для стандартных работ подходит средний параметр - 35–40 мм.

Шаг зубьев

Расстояние между заостренными сегментами пилы соотносится с ответной частью агрегата.

• Тонкий листовой материал обрабатывают пилой с крупным равномерным шагом зубьев.
• Частый постоянный шаг подходит для работы с большими полотнами.
• Переменные зубья предназначены для резки натуральных и синтетических материалов с мягкой структурой. Скорость резания увеличивается, так как пила не забивается.

От разводки зубьев зависит качество резки, уровень вибрации в процессе работы, износоустойчивость основного элемента. Полотно может иметь различный профиль:

• Волнистый. Используется для небольших заготовок, тонких материалов.
• Стандартный. Отличается попеременным расположением всех режущих элементов, один сегмент размещен по центру. Выбирают для обработки объемных заготовок, контурной резки, монтажа на вертикальный тип станков.
• Переменный, или групповой. Содержит попарно расположенные зубцы. Агрегат стоит дороже: он более прочный, эффективный, отличается сниженной нагрузкой на режущую кромку.

Особое внимание уделяют качеству заточки пил. Проверяют, насколько остры режущие сегменты, однородна ли сталь, из которой они изготовлены, ровность линии режущей кромки.

Нужно узнать, возможна ли повторная заточка пилы, сколько циклов обновления резака предусмотрено.

Чертеж самодельной ленточной пилы: 1 - шкив привода ленты (нижний); 2 - основание; 3 - пила ленточная; 4 - ремень клиновой А710; 5 - демпфер; 6 - направляющая; 7 - штанга несущая; 8 - шкив привода ленты (верхний); 9 - стол (фанера s20); 10 - электродвигатель АОЛ-22-2; 11 - шкивы ременного привода; 12 - кронштейн (стальной уголок 40x40); 13 - гайка M12 (2 шт.); 14 - опора верхняя; 15 - винт регулировочный; 16 - ползун.

Ленточнопильный станок: устройство и сборка

Столярные станки по дереву ленточного типа состоят из рабочего стола, служащего основой для остальных элементов, и самих элементов. Конструкция предусматривает постоянное круговое движение полотна, опирающегося на два шкива.

Полноценный агрегат со станиной и столешницей делают, если для монтажа есть отдельное помещение больших размеров: оборудование имеет внушительные габариты. В остальных случаях изготавливают настольную ручную мини-установку, на которой не получится распускать цельные бревна.

Станина

Рама станка - несущий элемент, который должен выдерживать вес всей конструкции. Ее лучше изготавливать из металлического профиля, но подойдет и дерево. Фанера, ДСП обычно не используются, применяется доска толщиной 20 мм. Склеивают станину по правилу пересечения волокон каждого следующего слоя относительно предыдущего . Для усиления рамы используют саморезы. Конструкция должна получиться жесткой и одновременно упругой, чтобы выполнять функцию демпфера, гасящего рывки режущего полотна.

Блок шкива

Блок верхнего шкива при вертикальном перемещении не держит полотно в натяжении. Для изготовления рамки требуется дерево твердых пород. На внутренней части рамки имеется деревянная вставка, к которой монтируется колесный вал. Наклон оси регулируют резьбовой шпилькой и вмонтированными в древесину гайками.

Вертикальный ход осуществляется по направляющим, закрепленным в верхней части станины, обеспечивается винтовым механизмом. Для усиления регулировочные гайки дополняют шайбами или приваривают. При выточке вала предусматривают фланец, за счет которого он будет фиксироваться с тыльной стороны.

Шкивы

Колеса толщиной около 30 мм склеивают в несколько слоев из фанерных кругов, после этого в них формируют отверстие для подшипника. Чтобы пилорама была устойчивой, подшипник фиксируют в муфте . С внутренней стороны на вал надевают шайбу, а с внешней его закрепляют фланцем. Чтобы лента могла самостоятельно центроваться, колесам придают бочкообразную форму, обклеивают обработанную поверхность велосипедной камерой.

Устанавливая подшипник, необходимо следить за перпендикулярностью вала, иначе колесо во время работы будет ударяться о плоскость. В результате режущее полотно может соскользнуть с посадочного места. На нижнее колесо закрепляется приводной шкив.

Столешница

Столешница располагается на тумбовом основании, внутри которого помещен мотор с пусковым механизмом. Стол обычно изготавливают из листа толстой фанеры, с рабочей стороны его оклеивают текстолитом . Чтобы было удобнее осуществлять распил под заданным углом, столешницу делают поворотной. Также предусматривают параллельный упор, для этого используют роликовые направляющие или профиль со струбцинами.

Наладка пилы

Сначала обеспечивают параллельное размещение колес относительно друг друга. Против вертикального смещения применяют фторопластовые шайбы, нанизанные на валы. Пробный запуск системы выполняют без направляющих, тестовый распил - без нагрузки. О правильности настройки пилы свидетельствует плавный ход колес без резких рывков, провоцирующих соскальзывание ленты.

После отладки монтируют блок направляющих ленты. Он состоит из двух половинок, установленных по линии режущего элемента.

В видео показано, как самостоятельно собрать ленточную пилу.

Ленточнопильный аппарат по дереву – один из основных видов оборудования для предприятий деревообрабатывающей промышленности. В домашних условиях его можно успешно заменять простым электролобзиком, но аппарат позволяет выполнять работы в значительно больших объемах.

Небольшая трудоемкость и материалоемкость в изготовлении, позволяют изготовить ленточнопильный аппарат по дереву сделанный своими руками. Ведь зачем тратить лишние средства на приобретение дорогостоящего импортного оборудования, когда самостоятельно можно собрать своими руками устройство, не уступающее по характеристикам?

1 Общая информация

Использование ленточнопильного станка по дереву позволяет проводить распилы своими руками, точностью не уступающие распилу с применением лобзика. Из-за этого их нередко называют ленточнопильными станками лобзикового типа. Принцип работы таких станков был предложен еще в 19 веке и по сей день остается актуальным в сфере деревообработки.

Разумеется, современные модели на голову превосходят первые деревообрабатывающие станки как технологически, так и отличаются конструкционными особенностями, но базовые элементы и принцип работы остался тот же. Основной такой особенностью остается кольцевая пила, которая может выполнять прямые и криволинейные распилы.

Деревообрабатывающий ленточнопильный аппарат может осуществлять как высокоточные резы, так и выполнять черновую обрабатывающую работу. За счет такой особенности, эти станки применяют для столярных целей в мебельных фабриках и разнообразных предприятиях деревообрабатывающей промышленности.

1.1 Применение ленточнопильного станка

Ленточнопильные станки распространены в своем применении с большинством известных строительных материалов. Прежде всего – это работа с деревом, а также с пластиком и пенопластом. В изготовлении мебели такие станки находят свою роль в раскройке длинных досок, имеющих большую толщину, выпиливании отдельных деревянных элементов.

Помимо дерева, ленточные станки прекрасно справляются с обработкой и резкой металла. Возможны обрабатывающие работы с чугуном, цветными и черными металлами, нержавейки и даже сплавами высокопрочных металлов.

Ленточнопильные станки имеют массу преимуществ, недоступных при использовании других устройств:

• возможность осуществлять резы заготовок, толщина которых достигает 400 миллиметров;
• выполнение распилов сложных конфигураций, недоступных для других станков;
• осуществление распилов криволинейного типа;
• работы на ленточнопильном станке оставляют минимальное количество отходов в виде пыли и стружек, за счет того, что срез заготовки получается ровный и чистый;
• ленточнопильный деревообрабатывающий аппарат занимает немного пространства, а также имеет незначительный вес, так что его можно установить на рабочем месте без привлечения специального оборудования;
• шум пилы не вызывает дискомфорта у оператора станка и не тревожит окружающих, если апарат размещен вблизи жилых домов;
• простая конструкция устройства позволяет изготовить ленточнопильный аппарат своими руками.

2 Основные виды ленточнопильных станков

Перед приобретением ленточнопильного станка желательно ознакомиться с его техническими характеристиками, а также с возможностями выполнения нужных вам работ. Условно ленточнопильные станки можно разделить на группы по разности следующих показателей:

• объем продукции за единицу времени;
• ширина ленты в станке;
• угол поворота;
• число скоростных режимов.

Разделение на станки для использования в бытовых нуждах и для промышленного производства проводится преимущественно за счет разницы в ширине ленты. Лента с шириной до 13 миллиметров в основном используется для небольших, домашних объемов обработки материала. В промышленности же распространены ленты шириной от 19 миллиметров.

Лента пилы может быть расположена вертикально и горизонтально. Этим ленточнопильные станки подразделяются на вертикальный и горизонтальный. Вертикальный аппарат крупного размера имеет из подвижных элементов только консоль с рабочим элементом.

Ленточнопильные станки также различаются по способу подачи под рабочий орган заготовки. Автоматические станки распространены на массовом производстве изделий, которые выпускаются серийно. Подача материала совершается с использованием тисков и электродвигателя.

Полуавтоматические станки используются преимущественно в заготовительной промышленности. Их основным отличием можно назвать возможность манипуляций с пильной рамой при использовании автоматического режима. Ручные станки предполагают подачу материала своими руками и используются прежде всего в бытовом домашнем производстве.

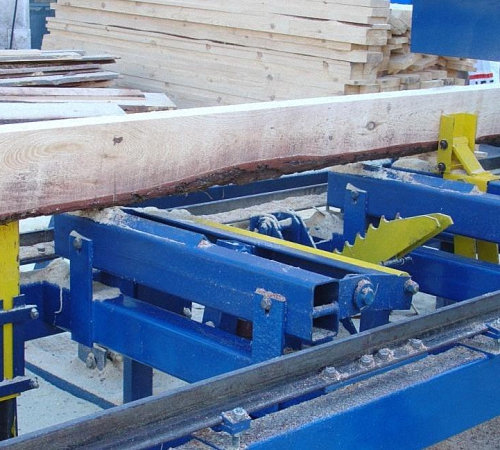

Среди прочих стоит выделить деревообрабатывающий ленточнопильный аппарат МП9-1668-006. Произведенная в Белорусси, пилорама МП9-1668-006 позволяет обрабатывать детали шириной от 80 до 400 миллиметров и длиной от 1200 до 8200 миллиметров. Станок МП9-1668-006 имеет мощность в 7,5 кВт и работает под напряжением в 380В. Частота вращения полотна достигает 33 м/с.

2.1 Ленточнопильный станок по дереву и металлу JET (видео)

2.2 Конструкционные особенности

Перед приобретением, или, особенно, изготовлением станка своими руками, необходимо детально изучить устройство аппарата данной модели, дабы иметь полное представление о конструкции и возможностях агрегата.

Основные элементы каждого станка такие:

• пила;
• электрический двигатель;
• рабочая платформа;
• С-образная станина;
• верхний и нижний шкивы;
• направляющие элементы;
• ограждающие заслонки.

В случае непредвиденных ситуаций, вступают в работу тормозные механизмы, которые мгновенно останавливают работу пилы. При возможном разрыве ленты, безопасность производства гарантируется фиксаторами, которые стопорят её. Возможна установка дополнительного элемента, который может регулировать ширину предполагаемого реза – направляющей линейки.

2.3 Принцип работы станка

Инструкция по работе со станком предполагает несколько обязательных этапов, работающих по принципу механизма ленточного станка. Сперва деревянная заготовка должным образом фиксируется, дабы избежать вибрирования рабочего стола. Это влияет на удобство работы со станком так и непосредственно на объемы производства.

Затем осуществляется резка заготовки по направляющей линии, или может использоваться подвижный упор. Фигурная резка совершается четко по контуру нанесенной разметки, а также с применением специальных устройств, обеспечивающих подачу заготовок.

Ленточнопильные станки по дереву могут быть использованы для криволинейных и прямых резов, а также фигурных и распилов дерева под углом в 45 градусов.

Если используется распил в автоматическом режиме, то подающее съемное устройство значительно облегчает процесс работы. Автоматический податчик представляет собой кронштейн с роликами, на которые укладывается заготовка.

С его помощью, при проведении необходимых манипуляций, резкой и распилом становится управлять гораздо проще. И главное, нельзя забывать о том, что всякое электрическое оборудование являет собой источник потенциальной опасности, и требует необходимых мер предосторожности при работе с ним.

2.4 Изготовление ленточнопильного станка своими руками

Изготовление ленточного станка по дереву своими руками не требует специальных навыков, а лишь базовые представления в обработке металла и дерева.

В первую очередь, выполняются все требуемые эскизы изделия и его основных узлов. Затем, своими руками сваривается рама рабочего стола согласно выполненному чертежу. Классические размеры стола имеют габариты в 420×720 миллиметров.

На раму необходимо установить столешницу. Предпочтительно её изготавливать из фанеры толщиной в 20 миллиметров с последующей обклейкой текстолитом. Затем к столу необходимо прикрепить несущую штангу, которую можно изготовить используя швеллер №8. Для закрепления штанги используется приварка поперечного профиля к уголку.

Далее необходимо изготовить основу для верхнего и нижнего шкива. Это можно сделать используя фанеру 20 миллиметров толщиной, покрыв рабочую поверхность шкивов листовой резиной. Рабочая поверхность обязательно должна иметь бочкообразную форму, чтобы иметь возможность удерживать ленту пилы. С помощью эпоксидной смолы вклеивается втулка из дюралюминия, в которой предварительно вытачивается подшипниковое гнездо.

Нижний шкив надевается на стальную ось и фиксируется при помощи трёх шурупов. Ось же вставляется в буксу, где установлены 2 шарикоподшипника. Сама букса устанавливается в нижней зоне штанги. Ко второму концу оси крепится ременной привод.

Внутри стола устанавливается двигатель, на который крепится ведущий шкив. И первый и второй шкив должны располагаться в одной плоскости и соединяться одним ременным приводом.

На верхней части штанги закрепляется опора и к ней крепят регулирующий винт. Верхний шкив фиксируется на оси, где расположен ползун. Получившийся узел закрепляется на штанге и фиксируется специальным финтом.

В том месте, где полотно проходит через стол, требуется установить самодельный демпфер из текстолита, который снижает общую вибрацию установки. Далее своими руками изготавливается кожух из листовой стали, защищающий рабочее полотно. Под конец работ устанавливается выключатель с проводом и вилкой. От него проводка соединяется с электрическим двигателем. На этом изготовление ленточного станка по дереву своими руками завершено.

С помощью ленточной пилы удается распилить разного рода материалы, имеющие внушительные объемы. Стоимость данного инструмента очень высокая, поэтому гораздо проще изготовить его самостоятельно. Об особенностях и этапах изготовления самодельной ленточной пилы, рассмотрим далее.

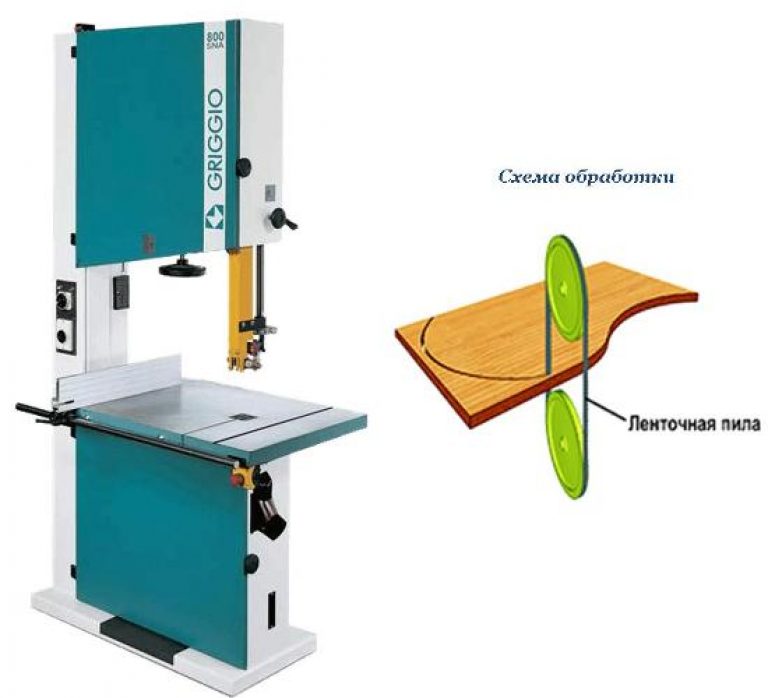

Устройство ленточной пилы и принцип ее работы

Ленточной пилой называют устройство, состоящее из полотна и расположенном на нем режущего зубчатого механизма, установленного на поверхности шкивы. В процессе вращения данного элемента пилы, происходит распиливание больших по диаметру бревен или металлических изделий, в зависимости от функционального назначения инструмента.

На ленточную пилу цена довольно высокая, поэтому ее самостоятельное изготовление обойдется в несколько раз дешевле. Перед началом работы, рекомендуем ознакомиться с устройством и принципом работы данного инструмента.

В зависимости от зубьев, установленных на пиле, она бывает двух видов. Первый вариант - узкая пила, зубья режущего механизма которой составляют не более 5-ти см. Широкие пилы подразумевают использование механизмов с зубьями более 8-ми см.

Кроме того, качество и скорость работы ленточной пилы также зависит от формы зубьев, расположенных на режущем механизме. Максимальная высота зубьев составляет двадцать процентов от ширины рабочей площадки. В противном случае, полотно не выдержит нагрузку и попросту сломается.

Кроме того, от правильности расположения зубьев и интервала между ними и рабочей площадкой зависит скорость и качество работы пилы. При недостаточном интервале, опилки начнут скапливаться между пилой и приведут к ее поломке. Поэтому, минимальная ширина полотна на ленточной пиле составляет двадцать пять сантиметров, а минимальный размер зубьев составляет пять сантиметров.

Широкие пилы отличаются большей производительностью. Кроме того, в их использовании практически отсутствует проблема забивания опилок между брусом и рабочей поверхностью. Они не склонны к поломке или появлению на поверхности режущих механизмов трещин.

Для того, чтобы пила не заклинивала в процессе работы следует провести работу по разводу зубьев. При этом, первый зуб располагается с уклоном влево, второй - направо, а третий - прямо. Данный порядок повторяется постоянно. Таким образом, первый и второй зубья выполняют функцию пропила, а третий, занимается очищением поверхности от опилок.В данном случае, каждый из зубьев помогает очиститься от трети опилок. Однако, производительность работы данных инструментов, несколько ниже, так как каждый третий зуб, не участвует в процессе пиления. По сравнению с пилами у которых имеются высокие зубья, где каждый из них работает по назначению, а опилки убираются без участия зубьев.

В производстве ленточных пил используют некоторые хитрости, с помощью которых удается добиться высокой производительности пил. Для увеличения качества работы пилы с низкими зубьями, увеличивается ширина рабочего полотна. В таком случае, удается поднять зубья на большую высоту. Зубья подвергаются особой заточке, после которой производительность их работы составляет сто процентов. Опилки выносятся автоматически, а зубья не нуждаются в дополнительной разводке.

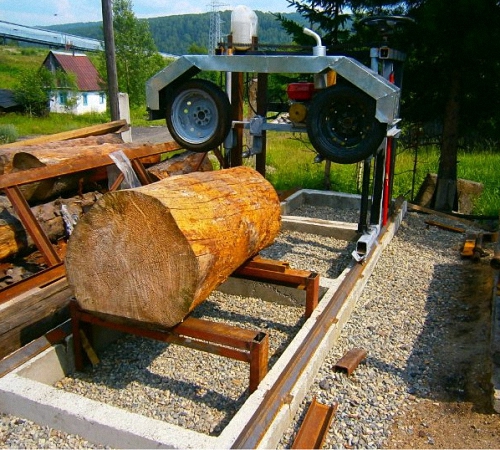

Как сделать ленточную пилу своими руками

Процесс изготовления ленточной пилы зависит от многих факторов, таких как двигатель устройства, его размеры, пильные ленты и дополнительные заготовки. Для работы прежде всего потребуется наличие асинхронного двигателя, его можно приобрести на рынке. Данный вариант пилы, инструкция по изготовлению которой представлена ниже, изготовлен практически из дерева и отличается такими характеристиками:

• высота 120 см, ширина и глубина по 90 см;
• диаметр колес составляет 40 см;
• ширина и глубина рабочего места - 51х47;
• стол способен наклоняться под углом в 45 градусов;
• общий вес - около 50-ти кг;
• заготовки максимальной толщиной в 26 см;
• длина полотна - 2,66 м.

Перед началом работы следует изготовить чертежи ленточной пилы. Главным и очень важным элементом данного инструмента является рабочая поверхность, изготовить которую следует в первую очередь.

Для ее изготовления было использовано дерево, сосновка, толщиной в 2 см. Учтите, что использование фанеры, ДСП, мебельного щита или МДФ для изготовления данного элемента пилы - недопустимо.

Форма рамы напоминает буку С, в верхней ее части располагается механизм, на котором натянуто колесо, а на нижней части зафиксированы две ноги, соединяющие ее с основанием. В составе рамы присутствуют шесть прослоек и накладок. Для того, чтобы увеличить ее жесткость используют также и диагональные детали. Все элементы поддаются склеиванию поэтапно. При этом, тщательно проверяется жесткость их фиксации и перпендикулярность расположения. Рама обустраивается без основания, оно монтируется позже, по завершению работ над пилой. После изготовления рамы, она шлифуется и покрывается лаком или краской.

Процесс изготовления рамы из дерева состоит в следующем:

• для того, чтобы определить форму элемента следует соединить между собой материалы для первого слоя;
• в процессе склеивания последующих слоев, нехватку струбцин компенсируют с помощью саморезов;
• на готовую раму устанавливают направляющие, на них будет фиксироваться рабочее колесо;
• для вставок под колесо следует обустроить специальные пазы;
• далее обустраивается механизм, отвечающий за натяжения полотен;
• для того, чтобы склеить колесо используются три фанерных круга;
• растачивание шкива двигателя осуществляется до его монтажа.

Дальнейшие работы по изготовлению ленточной пилы своими руками связаны с обустройством блока крепления для верхнего колеса. Данный элемент располагается вертикально и обеспечивает натяжение между собой полотен. Для формирования направляющего паза используется дубовый профиль. Блоком называют прямоугольную раму, во внутрь которой устанавливаются подвижные держатели и верхнее колесо. Для изготовления рамы используется именно дуб, из-за его прочности. Для того, чтобы дополнительно усилить угловые соединения применяют вставки. Посл склеивания рамы, внутри нее пропиливаются пазы.

Рама двигается по пазам плавно и легко. В верхней ее части монтируется специальный элемент в виде болта, который и отвечает за транспортировку рамы по полотну и за ее натяжение. В виде держателя используется брусок, имеющий определенное отверстие, на его поверхности устанавливается винт, который регулирует наклон колес. Фиксация держателя на поверхности рамы осуществляется с помощью саморезов, а дополнительные лифты помогают сделать его подвижным. Под винтом производится монтаж стальной подкладки, обеспечивающей его жесткость.

Для фиксации вала на поверхности держателя используется саморез. С помощью трех пластин, выполненных из дуба, удается добиться пружинящего эффекта на полотне.

Следующий не менее важный этап предполагает работу над колесами ленточной пилы ручной. Диаметр колес составляет около 40 см. Для их изготовления используется МДФ или фанера. Толщина колес составляет около трех сантиметров. Например, используя фанеру, следует изготовить три круга, которые в дальнейшем склеиваются между собой.

Особое внимание уделите центральной части колеса, для вырезания под нее заготовок используйте фрезерную машинку. В центральной части колеса просверливается отверстие, диаметром около 0,6 мм. При этом, во внутрь его устанавливается фрезерный циркуль. В дальнейшем по данному отверстию совмещаются между собой остальные заготовки.

Припуски при вырезании кругов составляют до одного миллиметра. При отсутствии опыта работы со слесарским инструментом, закажите подшипники и валы под них у специалистов или изготовьте их сами, если у вас имеется необходимое оборудование.

Одна сторона детали отличается наличием ограничителя, а вторая - внутренней резьбы. Для того, чтобы изготовить фланцы используется фанера. В каждом из четырех колес просверливается по одному отверстию под шканты, диаметр отверстия составляет 0,06 см. Основными составляющими фланцев выступают внешняя его часть, толщина которой составляет 1,5 см, подшипник и внутренняя часть, толщиной около одного сантиметра. Диаметр колеса немного больше диаметра вала.

Очень важным этапом является процесс сверления отверстий под подшипники, их диаметр составляет 5,2 см. Для работы потребуется наличие кольцевой пилы, а для прессовки подшипников во внутрь отверстия используйте киянку.

Перед фиксацией фланцев на поверхности колеса устанавливается держатель на нижнем валу. Он имеет форму деревянного бруска, фиксируемого на нижней части рамы. В каждом из колес просверливаются технологические отверстия, во внутрь которых устанавливают струбцины. После завершения работы над колесом, оно фиксируется на валу. Убедитесь в отсутствии биения колеса при его вращении. Для того, чтобы подогнать колесо и сформировать нужный профиль, следует произвести соединение колеса и двигателя.

Для этих целей рекомендуется использование временного фанерного шкива, устанавливаемого на колесе с помощью саморезов. Для выточки двигательного шкива, можно использовать непосредственно двигатель, который в дальнейшем соединяется с временным шкивом с помощью ремня.

Колесо должно быть четко зафиксировано, а в качестве упорного механизма используется деревянный брус. Для того, чтобы избежать соскальзывания ленты с поверхности колеса, ему придается бочкообразная форма. При этом, на каждой из сторон располагается скос примерно на пять градусов.

Инструкция ленточная пила своими руками:

1. После изготовления всех деталей фланцы устанавливаются на колесо, их фиксация осуществляется клеем.

2. Блок крепления на нижнем валу является также и удерживающих механизмом.

3. Кромка колеса не должна быть ровной, а сточенной на 4-7 градусов. Далее следует процесс монтажа всех направляющих и подшипников. На колесо устанавливается камера из резины.

4. Рабочий стол устанавливается в одной плоскости с наклонным механизмом.

После изготовления двух колес, на одно монтируется шкив штатного приводного типа. Его размер и толщина зависит от используемого ремня.

Далее следует процесс балансировки колес. Для этих целей потребуется наличие подшипников, которые станут опорными механизмами для пильных полотен. После фиксации горизонтальной временной оси устанавливается колесо и проверяется уровень его вращения. С помощью специального сверла проделываются углубления, в нижней части колеса снаружи, таким образом, колесо будет вращаться только в определенном положении. Настройка колес завершена, они покрываются с помощью лака.

Для того, чтобы защитить поверхность колес от разрушения вследствие трения и давления, на их поверхность можно надеть резину, например, от детского велосипеда. Кроме того, уровень шума, издаваемый пилой во время работы будет значительно ниже.

Далее следует фиксация колес на поверхности рамы. Вначале устанавливается колесо, расположенное сверху. На поверхность вала надевается шайба, в основе которой лежит фторопласт. Для фиксации колеса используется болт и толстая шайба, вкручиваемая в торцевую часть вала. С помощью регулировочного болта, колесо устанавливается в параллельном раме положении.

Для фиксации блока нижнего колеса используйте струбцины и установите колесо, расположенное снизу. Линейка поможет расположить колеса в одинаковой плоскости. После этого, следует фиксация блока, на нижнем валу. Проверьте как вращаются колеса вручную, еще раз проверьте их фиксацию, а затем запустите двигатель. Лента должна располагаться посередине колеса, движения должны быть плавными и симметричными.

Если присутствует вибрация и дополнительные звуки, следует выключить пилу и проверить параллельность установки колес.

Далее следует на пильное полотно установить направляющие. Для их изготовления лучше всего использовать дерево. Кроме того, следует изготовить защитную систему в виде прямоугольной трубы из дюралюминия. Для фиксации защиты на шине используйте саморезы. При выставлении шины соблюдайте точность, так как наличие перекосов - недопустимо. Шина фиксируется на поверхности рамы с помощью пазовых соединений. При проведении разметки полотно должно быть плотно натянуто. Далее следует фиксация шины.

Дальнейшие действия подразумевают изготовление рабочей поверхности для ленточной пилы, Для этих целей можно использовать ДСП со вставками из МДФ. Кроме того, под пилу должна быть изготовлена тумба, размеры которой зависят от размеров самого инструмента.

Установка электрических элементов, позволяющих обеспечить работоспособность механизма производится в конце. Возможен также вариант монтажа подсветки рабочей зоны, для этих целей потребуется наличие светильника. Для того, чтобы обеспечить параллельность упора пилы, использовался эксцентрик.

Ленточная пила видео:

Кто работает с деревом, у того в мастерской обязательно есть различные инструменты, здесь не обойтись и без ленточной пилы. У кого ее еще нет, предлагаю сделать ленточную пилу своими руками. С такой пилой мы можем распилить ровно, по контуру любой рисунок, любую заготовку, она очень удобная и незаменимая в столярном деле.

Ленточнопильный станок по дереву пошаговое изготовление

Опишу пошагово ход работы, конечно некоторые элементы нужно еще доработать, что-то со временем изменю, ну а в целом все у меня получилось. Не будем забегать наперед, давайте все по порядку.

Начнем нашу работу с того что установим верхнее колесо.

Берем лист фанеры толщиной 10 мм вырезаем из нее три одинаковых круга диаметром 30 см и склеиваем их между собой, это и будет у нас колесо. Обтягиваем его куском резины (я взял резину из камазовской камеры). В гараже давно лежала старая помпа от ВАЗа 2109 из нее я взял несущий вал. Со временем крепление к валу хочу укрепить металлической вставкой.

Затем нам понадобится кусок металлической трубы 20×20 и уголок, так мы сделаем механизм натяжения и центровку полотна. Следующим шагом приварил аргоновой сваркой шестерёнку к помпе, вот результат.

Из того же куска фанеры и обыкновенных подшипников сделал направляющую. (возможно со временем сварю ее из железа или согнуть из алюминия).

Внизу полотно направляют два сухари, сделанные из прочного дерева. Сзади полотно упирается в подшипник. Возможно позже поменяю сухари на металлические.

Ведущее, основное колесо тут так же все делаем, как и из верхним.

Конденсаторов побольше. Двигатель стоит на 1.5 киловатта, при расчете должен был крутить с рабочими конденсаторами 100мк. и пусковыми общей суммой ~200мк. , на рабочую скорость выходит, только при 300мк.

С пилкой я немножко схитрил взял пищевую (которой режут замороженные продукты, кости...) Пилит она дерево довольно неплохо, но толщиною до 4см (много опилков, которые не так быстро выносятся из разреза). Немножко прикинув, поразмыслив, решил спилить каждый третий зуб пилы. И вы знаете, и скорость увеличилась, и пилить стала легко, даже дерево толщиной 20 см.

Ленточная пила, сделанная своими руками почти готова, конечно кое что к ней нужно будет еще сделать прочную столешницу, защиту, также надо что ни будь придумать для удаления стружки с рабочего поля... Самое главное первый шаг сделан, а со временем и все остальное будет.

Ленточнопильный станок по дереву видео
