Теплоаккумулятор (ТА, буферная емкость) представляет собой устройство, обеспечивающее накопление и сохранение тепла в течение длительного времени для его дальнейшего использования. Простейшим примером накопителя тепла служит обычный бытовой термос. В качестве еще одного примера можно назвать обычную печь из кирпича, которая нагревается при сжигании в ней топлива, а после окончания топки печь еще несколько часов продолжает отдавать тепло, обогревая помещение.

Использование буферной емкости в системах отопления и горячего водоснабжения обеспечивает бесперебойную подачу нагретого теплоносителя к отопительным приборам независимо от того, работает ли котел в данный момент или нет.

Тепловой аккумулятор позволяет также повысить эффективность работы всей системы, увеличить ресурс оборудования и значительно снизить расход энергоресурсов на обогрев помещений и ГВС.

Наибольший эффект от применения ТА заметен в системе, работающей на основе твердотопливного обогревательного котла. Это позволяет добиться значительной экономии топлива (до 25-30%) и увеличить КПД котла до 85%.

Приобрести готовый бак-аккумулятор можно в магазине либо изготовить его самостоятельно. При этом важно правильно рассчитать его емкость и другие технические параметры, а также правильно подключить буферный накопитель к системе отопления.

В этой статье:

Конструктивные особенности теплонакопителя

Чертеж бака-аккумулятора

Основным элементом любого ТА является термоаккумулирующий материал, обладающий высокой теплоемкостью.

В зависимости от вида применяемого материала теплоаккумуляторы для котла могут быть:

• твердотельные;
• жидкостные;
• паровые;
• термохимические;
• с дополнительным нагревательным элементом и т.д.

Для отопления и горячего водоснабжения частных домов применяются бак-аккумуляторы горячей воды, где в качестве термоаккумулирующего элемента выступает именно вода, обладающая высокой удельной теплоемкостью.

Вместо воды иногда используют , предназначенный для систем отопления дома.

Примером водяного ТА с дополнительным электронагревательным элементом для системы горячего водоснабжения может служить современный накопительный водонагреватель.

Обычный аккумулятор тепловой энергии представляет собой герметичный металлический бак различного объема (от 200 до 5000 литров и более), как правило, цилиндрической формы, заключенный в наружную оболочку (корпус).

Между баком и внешней оболочкой находится утепляющий слой из теплоизолирующего материала.

В верхней и нижней частью бака имеются по два патрубка для подключения к отопительному котлу и к самой системе отопления.

В донной части обычно находится дренажный кран для слива жидкости, а сверху располагается предохранительный клапан для автоматического стравливания воздуха при повышении давления внутри буферного бака. Также могут иметься фланцы для подключения датчиков давления и температуры (термометра).

Трубчатые электронагреватели

Иногда внутри буферной емкости может быть установлен один или несколько дополнительных нагревателей различного типа:

• электронагреватель (ТЭН);
• и/или теплообменник (змеевик), подключаемый к дополнительным источникам тепла (солнечные коллекторы, тепловые насосы и пр.).

Основной задачей этих нагревателей является поддержание необходимой температуры нагрева рабочей жидкости внутри ТА.

Также внутри бака может располагаться теплообменник ГВС, обеспечивающий подачу горячей воды за счет ее нагрева рабочей жидкостью системы отопления.

Принцип работы бака-аккумулятора

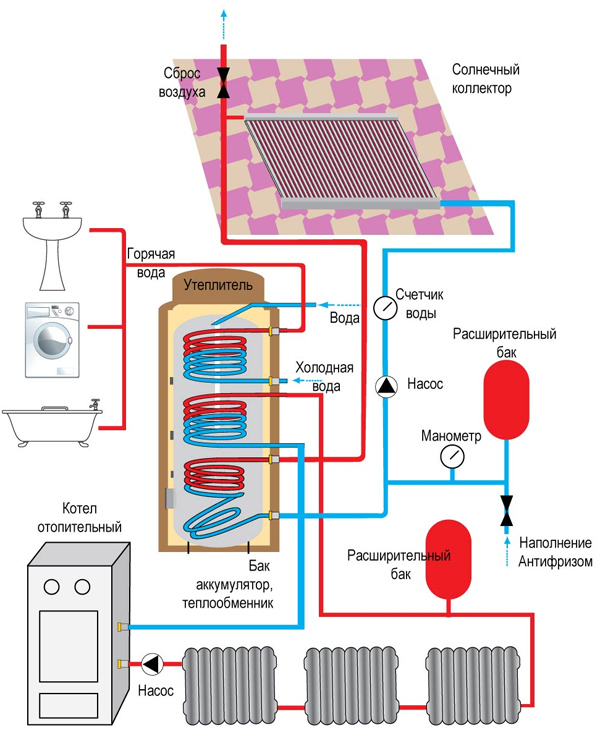

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.

Подключение (обвязка) теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

1. Обогревательный котел.
2. Тепловой аккумулятор.
3. Отопительные приборы (радиаторы).
4. Циркуляционный насос в обратной магистрали между котлом и ТА.
5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
6. Теплообменник (змеевик) для горячего водоснабжения.
7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

• для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
• для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Что учитывать при покупке

Выбор накопителя тепла для отопления

При выборе теплового аккумулятора для индивидуального отопления дома необходимо учитывать объема бака и его технические параметры, которые должны соответствовать параметрам котла и всей системы отопления.

К ним, в частности, относятся:

1. Габаритные размеры и вес устройства, которые должны обеспечить возможность его установки. В случае, когда невозможно найти подходящее место в доме для бака с нужной емкостью, допускается замена одного бака на несколько буферных емкостей размером поменьше.

2. Максимальное давление рабочей жидкости в системе отопления. От этого значения зависит форма буферной емкости и толщина ее стенок. При давлении в системе до 3 бар форма бака не имеет особого значения, но при возможном повышении этого значения до 4-6 бар необходимо использовать емкости тороидальной формы (со сферическими крышками).

3. Максимальная допустимая температура рабочей жидкости, на которую рассчитан ТА.

4. Материал аккумулирующего бака для системы отопления. Обычно их делают из углеродистой мягкой стали с влагостойким покрытием или из нержавеющей стали. Емкости из нержавейки отличаются наиболее высокими антикоррозийными свойствами и долговечностью в эксплуатации, правда стоят дороже.

5. Наличие или возможность установки :

• электронагревателей (ТЭНов);
• встроенного теплообменника, для подключения к ГВС, что обеспечивает подачу в дом горячей воды без дополнительных водонагревателей;
• дополнительных встроенных теплообменников для подключения к другим источникам тепла.

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

Модель	NIBE BU-500.8	Reflex PFH-500	ACV AK 500	Meibes PSX-500	Сибэнерго-терм	PROFBAK ТА-ВВ-500
Страна-производитель	Швеция	Германия	Бельгия	Германия	Россия	Россия
Объем бака, л.	500	500	500	500	500	500
Высота, мм	1757	1946	1790	1590	2000	1500
Диаметр, мм	750	597	650	760	700	650
Вес, кг	145	115	150	120	165	70
Мах рабочее давление, бар	6	3	5	3	6	3
Мах рабочая температура, °C	95	95	90	95	90	90
Подключение к ГВС	опция	нет	нет	нет	нет	опция
Дополнительный нагрев	опция	нет	опция	нет	нет	ТЭН 1,5 кВт
Примерная стоимость, руб.	43 200	35 100	53 200	62 700	28 500	55 800

Данная таблица наглядно показывает, что цена накопительного бака для отопления с примерно одинаковыми параметрами может находиться в достаточно широких пределах.

Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

Расчет объема емкости

Основным параметром при покупке буферной емкости для твердотопливного котла, а также для является емкость теплоаккумулятора, напрямую зависящая от мощности обогревательного котла.

Существуют различные методики расчета, основанные на определении способности твердотопливного котла нагреть необходимый объем рабочей жидкости до температуры не менее 40°C за время сгорания одной полной загрузки топливом (примерно 2-3,5 часа).

Соблюдение этого условия позволяет получить максимальный КПД котла с максимальной экономией топлива.

Самый простой способ расчета предусматривает, что одному киловатту мощности котла должно соответствовать не менее 25 литров объема подключаемой к нему буферной емкости.

Таким образом, при мощности котла 15 кВт емкость бака-аккумулятора должна быть не менее: 15*25=375 литров. При этом емкость лучше выбирать с запасом, в данном случае – 400-500л.

Существует и такая версия: чем больше емкость бака, тем эффективнее будет работать система отопления и тем больше получится сэкономить топлива. Однако эта версия накладывает ограничения: поиск свободного места в доме под установку теплового аккумулятор больших размеров, а также технические возможности самого котла отопления.

Объемы емкости теплоносителя имеют верхний предел: не более 50 литров на 1кВт. Таким образом, максимальный объем накопительного бака при мощности котла 15 кВт не должен превышать: 15*50=750 литров.

Очевидно, что использование ТА объемом 1000 литров или более для котла мощностью 10кВт вызовет дополнительный расход топлива для нагрева до нужной температуры такого объема рабочей жидкости.

Это приведет к значительному увеличению инерционности всей системы отопления.

Чтобы обеспечить домашнюю котельную экологически чистым топливом, рекомендуем научиться изготавливать .

Твердотопливные котлы сложнее перевести на автоматический режим работы. Такие «умные» электрические устройства, как GSM модуль, помогают сделать систему отопления более-менее саморегулируемой. Перейти к .

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

• максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
• обеспечение защиты котла и другого оборудования от перегрева;
• удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
• автоматизация работы котла за счет применения датчиков температуры;
• возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
• обеспечение стабильной температуры во всех комнатах дома;
• возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

• повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
• необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
• большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
• достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере
Установка
1-ый этаж

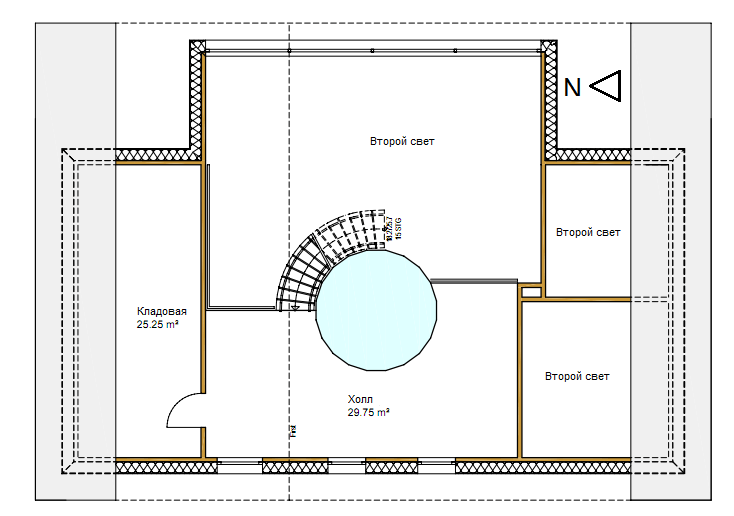

Мансарда
Подвал
Сечение

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом , ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

Во время обогрева дома нередко случается, что в дневное время суток есть возможность вырабатывать тепло с излишком, а в ночное его не хватает. Бывает и прямо противоположная ситуация, при которой выгоднее пользоваться отоплением ночью. Подобные моменты поможет сгладить тепловой аккумулятор для отопления. Но надо знать, как его правильно подобрать, установить и подключить к системе. Подробную информацию по этой теме вы сможете почерпнуть из данной статьи.

Когда нужен аккумулятор тепла

Этот нехитрый элемент отопительной системы в виде утепленного резервуара с водой рекомендуется устанавливать в таких случаях:

• для максимально эффективной работы твердотопливного котла;
• совместно с электрическим генератором тепла, функционирующим по сниженному ночному тарифу.

Для справки. Также существуют водяные аккумуляторы тепла для теплиц, применяемые для сохранения солнечной энергии, полученной в течение дня.

Эксплуатация котлов на твердом топливе имеет свои особенности. Теплогенератор действует с высоким КПД только при работе на максимальных режимах, если перекрывать ему воздух для понижения температуры в топке, то и эффективность работы тоже снижается. Немало забот домовладельцу доставляет и периодичность топки, дрова прогорели – надо загружать новые, делать это среди ночи крайне неудобно. Выход прост: нужен бак-аккумулятор, накапливающий сгенерированное ранее тепло для использования его после прогорания дров в топливнике.

Противоположная ситуация возникает с котлом электрическим, подключенным к сети через многотарифный счетчик. Чтобы сэкономить, нужно получить максимум тепла ночью, когда тариф низкий, а днем электроэнергию не использовать. И здесь тепловой аккумулятор в системе отопления позволит организовать оптимальный график работы источника тепла, выдавая в систему горячую воду, пока теплогенератор бездействует.

Важно. Для совместной работы с тепловым аккумулятором котел должен иметь не менее чем полуторный запас по тепловой мощности. Иначе он не сможет одновременно прогревать воду в отопительной системе и накопительной емкости.

Похожая ситуация с излишками тепла возникает в теплицах, в дневное время их даже проветривают. С целью накопления солнечной энергии для использования ночью можно использовать простейший аккумулятор тепла Лежебока для обогрева грунта. Это черный полимерный рукав, наполненный водой и проложенный прямо по грядке, он не дает грунту остывать в ночное время. Для поглощения большего количества тепла внутри теплицы размещают бочки с водой, окрашенные в черный цвет.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

• тепловые потери дома или его квадратура;
• длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

• m = Q / 0.0012 Δt

В этой формуле:

• Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
• 0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
• Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Из предыдущего раздела следует, что обычной бочкой на 200 л отделаться не удастся, разве только ее вместительность - не менее полкуба. Этого хватит для домика площадью 30 м2, и то ненадолго. Чтобы не тратить время и силы впустую, надо в

С точки зрения размещения в котельной лучше делать емкость прямоугольной формы. Размеры – произвольные, главное, чтобы их произведение равнялось расчетному объему. Идеальный вариант – бак из нержавейки, но подойдет и обычный металл.

Вверху и внизу тепловой аккумулятор, сделанный своими руками, нужно снабдить патрубками для присоединения к системе. Чтобы давлением воды стальные стенки не выпирало наружу, конструкцию необходимо ужесточить ребрами или перемычками.

Бак–аккумулятор нужно хорошенько утеплить, в том числе снизу. Для этой цели подойдет пенопласт плотностью 15-25 кг/м3 либо минеральная вата в плитах не менее 105 кг/м3 плотности. Оптимальная толщина теплоизоляционного слоя – 100 мм. Получившийся аппарат, наполненный теплоносителем, будет иметь приличный вес, так что для его монтажа потребуется фундамент.

Совет. Если требуется емкость для самотечной отопительной системы, то ее следует установить своими руками на металлическую подставку, не забыв утеплить нижнюю часть. Цель – поднять резервуар выше уровня батарей.

Схема подключения

После установки резервуара на место надо его правильно присоединить к сети трубопроводов. Наиболее популярна стандартная схема подключения теплового аккумулятора, показанная на рисунке:

Для ее реализации понадобится 2 циркуляционных насоса и столько же трехходовых клапанов. Насосы обеспечивают циркуляцию в раздельных контурах, а клапаны – необходимую температуру. В котловом контуре она не должна опускаться ниже 55 ºС, дабы избежать появления конденсата в твердотопливном котле, этим и занимается клапан в левой части схемы.

Теплоноситель в трубопроводах отопления нагревается в зависимости от потребности в тепле, а потому подключение теплового аккумулятора с другой стороны осуществляется также через смесительный узел. Клапан может управлять температурой воды в автоматическом режиме, ориентируясь на датчик или с помощью терморегулятора. Одна из схем системы отопления с аккумулятором тепла (буферной емкостью) представлена на видео.

Заключение

Емкость, аккумулирующая тепло, может заметно облегчить жизнь владельцам твердотопливных котлов. Им не придется беспокоиться о загрузке топлива в ночное время, а это большой плюс. Да и сам теплогенератор станет работать в экономичном режиме, развивая наибольший КПД. Что касается котлов электрических, то тут выгода при установке накопителя очевидна.

Отсутствие возможности использовать в качестве источника энергии для обогрева жилья относительно недорогой природный газ вынуждает хозяев домов искать другие приемлемые решения. Так, в регионах, где нет особых проблем с заготовкой или приобретением дров, на помощь приходят твёрдотопливные котлы. Случается и так, что единственной альтернативой становится электрическая энергия. Кроме того, все активнее используются новые технологии, позволяющие направлять на нужды отопления энергию солнечного излучения.

Все эти подходы не лишены существенных недостатков. Так, к ним можно отнести неравномерность, выраженную периодичность поступления тепловой энергии. В случае с электрическим котлом основным негативным фактором будет высокая стоимость потребленной энергии. Очевидно, что существенно поднять экономичность системы отопления, улучшить эффективность, равномерность ее работы, максимально упростить эксплуатационные операции помогло бы включение в общую схему специального прибора, который стал бы накапливать невостребованную в текущий момент тепловую энергию и отдавать ее по мере необходимости. Именно такую функцию выполняет теплоаккумулятор для .

Основное предназначение теплоаккумулятора системы отопления

• Простейшая система отопления с твердотопливным котлом обладает выраженной цикличностью работы. После загрузки дров и их розжига, котел постепенно выходит на максимальную мощность, активно передавая тепловую энергию в контуры отопления. Но по мере прогорания загрузки теплоотдача начинает постепенно снижаться, и теплоноситель, разносимый по радиаторам, остывает.

Работа обычного твердотопливного котла характеризуется выраженным чередованием пиков и «провалов» в выработке тепловой энергии

Получается, что в период пиковой выработки тепла оно может остаться невостребованным, так как настроенная, оснащенная термостатическим регулированием система отопления лишнего не возьмет. Но в период догорания топлива и, тем более, простоя котла тепловой энергии будет явно недоставать. В итоге часть топливного потенциала расходуется просто впустую, но при этом хозяевам приходится достаточно часто заниматься загрузкой дров.

В определенной степени остроту этой проблемы можно снизить установкой котла длительного горения, но полностью снять – не получается. Несовпадение пиков выработки тепла и его потребления может оставаться достаточно существенным.

• В случае с электрокотлом на первый план выступает высокая стоимость потребляемой энергии, что заставляет хозяев задуматься о максимальном использовании оборудования в периоды действия льготных ночных тарифов и минимизации потребления в дневные часы.

Выгоды использования дифференцированной тарификации электроэнергии

При грамотном подходе к потреблению электроэнергии льготные тарифы могут принести весьма ощутимую экономию средств. Об этом подробно рассказано в специальной публикации портала, посвященной .

Напрашивается очевидное решение – накапливать тепловую энергию ночью, чтобы достичь минимального потребления ее днем.

• Еще ярче выражена периодичность выработки тепловой энергии в случае использования солнечных коллекторов. Здесь прослеживается зависимость не только от времени суток (ночью поступление вообще нулевое).

Не поддаются никакому сравнению пики нагрева в яркий солнечный день или в пасмурную погоду. Понятно, что напрямую ставить свою систему отопления в зависимость от текущих «капризов» природы – никак нельзя, но и пренебрегать столь мощным дополнительным источником энергии также не хочется. Очевидно, что требуется какое-то буферное устройство.

Эти три примера, при всей их разноплановости, объединяет одно общее обстоятельство – явное несовпадения пиков выработки тепловой энергии с рациональным равномерным ее использованием на нужды отопления. Для устранения этого дисбаланса и служит специальный прибор, называемый теплоаккумулятором (тепловым накопителем, буферной емкостью).

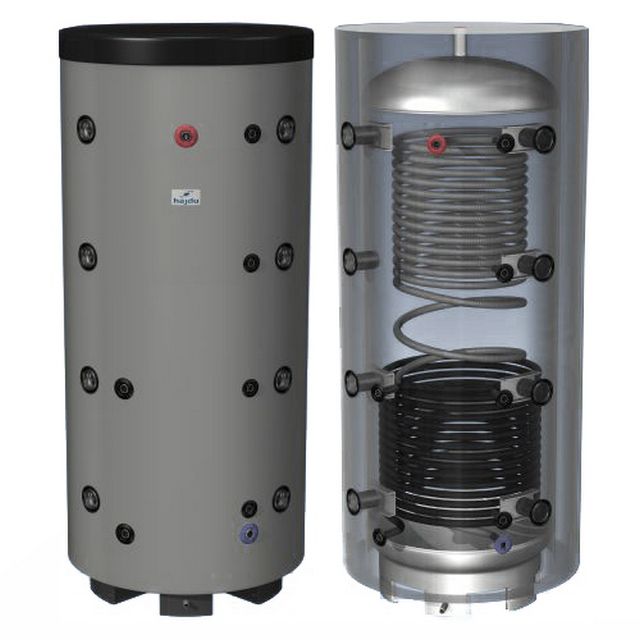

Цены на теплоаккумуляторы Hajdu

теплоаккумулятор Hajdu

Принцип его действия основан на высокой теплоемкости воды. Если значительный ее объем в период пикового поступления тепловой энергии разогреть до необходимого уровня, то в течение определенного периода можно для нужд отопления использовать этот накопленный энергетический потенциал. Для примера, если сравнивать теплофизические показатели, то всего один литр воды при остывании на 1°С способен разогреть кубометр воздуха на целых 4 °С.

Тепловой аккумулятор всегда представляет собой объемный резервуар с эффективной внешней термоизоляцией, подключенный к контуру (контурам) источника тепла и контурам отопления. Простейшую схему лучше рассмотреть на примере:

Самый простой по конструкции теплоаккумулятор (ТА) – это вертикально расположенный объемный бак, в который с двух противоположный сторон врезаны четыре патрубка. С одной стороны он подключён к контуру (КТТ), а с другой – к разведенному по дому контуру отопления.

После загрузки и розжига котла циркуляционный насос (Nк) этого контура начинает прокачивать теплоноситель (воду) через теплообменник. Из нижней части ТА в котел поступает остывшая вода, а в верхнюю прибывает разогретая в котле. Из-за существенной разницы плотности остывшей и горячей воды ее активного перемешивания в баке не будет – в процессе горения топливной закладки будет происходить постепенное заполнение ТА горячим теплоносителем. В итоге, при правильном расчете параметров, после полного прогорания заложенного горючего, емкость будет заполнена горячей водой, разогретой до расчетного уровня. Вся потенциальная энергия топлива (за вычетом, конечно, неизбежных потерь, отраженных в КПД котла), преобразована в тепловую, которая накоплена в ТА. Качественная термоизоляций позволяет сохранять температуру в баке в течение многих часов, а иногда даже – и дней.

Вторая стадия – котел не работает, но функционирует система отопления. С помощью собственного циркуляционного насоса контура отопления происходит прокачка теплоносителя по трубам и радиаторам. Забор производится сверху, из «горячей» зоны. Интенсивного самостоятельного перемешивания опять же не наблюдается – по уже упомянутой причине, и в трубу подачи поступает горячая вода, снизу возвращается охлажденная, и бак постепенно отдает свой нагрев в направлении снизу вверх.

На практике, в процессе топки котла отбор теплоносителя в систему отопления, как правило, не прекращается, и ТА будет накапливать лишь избыточную энергию, которая в текущий момент остается невостребованной. Но при правильном расчете параметров буферной емкости, ни один киловатт тепловой энергии не должен пропасть даром, и к концу цикла топки котла ТА должен быть в максимальной мере «заряжен».

Понятно, что цикличность работы подобной системы с установленным электрическим котлом будет завязана на льготные ночные тарифы. Таймер блока управления включит и выключит питание в установленный срок вечером и утром, а в течение дня контуры отопления будут питаться только (или преимущественно) из теплоаккумулятора.

Конструктивные особенности и основные схемы подключения различных теплоаккумуляторов

Итак, теплоаккумулятор всегда представляет собой объемный резервуар вертикального цилиндрического исполнения, имеющий высокоэффективную термоизоляцию и снабженный патрубками для подключения контуров генерации тепла и его потребления. А вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих моделей.

Основные типы конструкций теплоаккумуляторов

1 – Самый простой тип конструкции ТА. Подразумевается прямое подключение и источников тепла, и контуров потребления. Такие буферные емкости используются в следующих случаях:

• Если в котле и во всех контурах отопления применяется одинаковый теплоноситель.
• Если максимально допустимое давление теплоносителя в контурах отопления не превышает аналогичный показатель котла и самого ГА.

В том случае, когда требование выполнить невозможно, подключение контуров отопления может производиться через дополнительные внешние теплообменники

• Если температуры в трубе подачи на выходе их котла не превышает допустимой температуры в контурах отопления.

Впрочем, это требование также может быть обойдено при установке на контуры, требующие более низкого температурного напора, смесительных узлов с трёхходовыми кранами.

2 – Теплоаккумулятор снабжен внутренним теплообменником, расположенным в нижней части емкости. Теплообменник обычно представляет собой спираль, свитую из стальной нержавеющей трубы, обычной или гофрированной. Таких теплообменников может быть несколько.

Подобный тип ТА применяется в следующих случаях:

• Если показатели давления и достигаемой температуры теплоносителя в контуре источника тепла существенно превосходят допустимые значения для контуров потребления и для самой буферной емкости.
• Если есть необходимость подключения нескольких источников тепла (по бивалентному принципу). Например, на помощь котлу приходят гелиосистема (солнечный коллектор) или геотермальный тепловой насос. При этом чем меньше температурный напор источника тепла, тем ниже должен в ТА размещаться его теплообменник.
• Если в контурах источника тепла и потребления используется различный тип теплоносителя.

В отличие от первый схемы, такому ТА свойственно активное перемешивание теплоносителя в емкости – нагрев происходит в нижней ее части, и менее плотная горячая вода стремится вверх.

На схеме по центру ГА показан магниевый анод. За счет более низкого электропотенциала он «оттягивает» на себя ионы тяжелых солей, не допуская зарастания накипью внутренних стенок бака. Подлежит периодической замене.

3 – Теплоаккумулятор дополнен проточным контуром горячего водоснабжения. Вход холодной воды осуществляется снизу, подача до точки горячего водоразбора, соответственно, снизу. Большая часть теплообменника расположена в верхней части ТА.

Такая схема считается оптимальной для условий, когда потребление горячей воды отличается достаточной стабильностью и равномерностью, без выраженных пиковых нагрузок. Естественно, теплообменник должен быть исполнен из металла, отвечающего нормам пищевого водопотребления.

В остальном же схема схода с первой, с прямым подключением контуров генерации тепла и его потребления.

4 – Внутри теплоаккумулятора размещен бак для создания запаса горячей воды для бытового потребления. По сути, такая схема напоминает встроенный бойлер косвенного нагрева.

Применение подобной конструкции в полной мере оправдано в случаях, когда пик выработки тепловой энергии котлом не совпадает с пиком потребления горячей воды. Иными словами, когда сложившийся в доме бытовой уклад предполагает массовое, но довольно непродолжительное расходование горячей воды.

Все перечисленные схемы могут варьироваться в различных комбинациях – выбор конкретной модели зависит от сложности создаваемой системы отопления, количества и типа источников тела и контуров потребления. Обратите внимание, в большинстве теплоаккумуляторов предусмотрено множество выходных патрубков, разнесенных по вертикали.

Дело в том, что при любой схеме внутри буферной емкости так или иначе образуется температурный градиент (разница в температурном напоре по высоте). Появляется возможность подключения контуров системы отопления, требующих различных температурных режимов. Это существенно облегчает окончательное термостатическое регулирование теплообменных приборов (радиаторов или «теплых полов»), с минимальными ненужными потерями энергии и снижением нагрузки на регулирующие устройства.

Типовые схемы подключения теплоаккумуляторов

Теперь можно рассмотреть основные схемы установки теплоаккумуляторов в систему отопления.

Иллюстрация	Краткое описание схемы
	Температурный режим и давление одинаковы в котле и в контурах отопления. Требования к теплоносителю совпадают. На выходе из котла и в ТА поддерживается постоянная температура. На приборах теплообмена регулировка ограничивается только количественным изменением проходящего через них теплоносителя.
	Подключение в самому теплоаккумулятору, в принципе, повторяет первую схему, но регулировка режимов работы теплообменных приборов осуществляется по качественном принципу – с изменением температуры теплоносителя. Для этого в схему включены термостатические узлы смешения, например, трехходовые клапаны. Такая схема позволяет наиболее рационально использовать накопленный теплоаккумулятором потенциал, то есть его «заряда» хватит на более продолжительное время.
	Такая схема, с циркуляцией теплоносителя в малом контуре котла через встроенный теплообменник, применяется, когда давление в этом контуре превышает допустимое в приборах отопления или в самой буферной емкости. Второй вариант – в котле и в контурах отопления применены разные теплоносители.
	Исходные условия аналогичны схеме №3, но применен внешний теплообменник. Возможные причины такого подхода: - площади теплообмена встроенного «змеевика» недостаточно для поддержания требуемой температуры в телоаккумуляторе. – ранее уже был приобретён ТА без внутреннего теплобменника, а модернизация системы отопления потребовала именно такого подхода.
	Схема с организацией проточного обеспечения горячей водой через встроенный спиралевидный теплообменник. Рассчитана на равномерное потребление горячей воды, без пиковых нагрузок.
	Такая схема, с использованием теплоаккумулятора со встроенным баком, рассчитана на пиковое потребление горячей воды, но не отличающееся высокой положительностью. После расходования созданного запаса и, соответственно, заполнения ёмкости холодной водой, нагрев до требуемой температуры может занять достаточно много времени.
	Бивалентная схема, позволяющая задействовать в системе отопления дополнительный источник тепловой энергии. В данном случае упрощенно показан вариант с подключением солнечного коллектора. Этот контур подключается к теплообменнику в нижней части теплоаккумулятора. Обычно подобная система рассчитывается таким образом, что основным источником является именно солнечный коллектор, а котел включается по мере необходимости, для догрева, при недостаточности энергии от основного. Солнечный коллектор, конечно, не догма – на его месте может быть и второй котел.
	Схема, которую можно назвать мультивалентной. В данном случае показано применение трех источников тепловой энергии. В роли высокотемпературного выступает котел, который, опять же, может играть лишь вспомогательную роль в общей схеме нагрева. Солнечный коллектор – по аналогии с предыдущей схемой. Кроме того, используется еще один низкотемпературный источник, который, вместе с тем отличается стабильностью и независимостью от погоды и времени суток – геотермальный тепловой насос. Чем меньше температурный напор из подключенного источника энергии, тем ниже место его подключения к теплоаккумулятору.

Безусловно, схемы даны в очень упрощенном виде. А на деле подключение теплоаккумулятора в сложные, разветвленные системы, с различными контурами отопления, да еще и получающие нагрев от источников различной мощности и температуры, требуют высокопрофессионального проектирования с инженерными теплотехническими расчетами, с применением множества дополнительных регулировочных устройств.

Один из примеров – показан на рисунке:

1 – твёрдотопливный котёл.

2 – электрический котел, включающийся лишь по мере необходимости и только в период действия льготного тарифа.

3 – специальный блок подмешивания в контуре высокотемпературного котла.

4 – гелио-станция, солнечный коллектор, который в погожие дни может выполнять роль основного источника тепловой энергии.

5 – теплоаккумулятор, к которому сходятся все контуры генерации тепла и его потребления.

6 – высокотемпературный контур отопления с радиаторами, с регулировкой режимов по количественному принципу – только и использованием запорной арматуры.

7 – низкотемпературный контур отопления – «теплый пол», в котором обязательно предусматривается качественное регулирование температуры нагрева теплоносителя.

8 – проточный контур горячего водоснабжения, снабженный собственным смесительным узлом для качественного регулирования температуры бытовой горячей воды.

Кроме всего перечисленного, в теплоаккумулятор могут быть встроены собственные электрические нагреватели – ТЭНы. Иногда бывает выгодно поддерживать с их помощью заданную температуру, не прибегая, например, лишний раз к неплановой растопке твердотопливного котла.

Специальные дополнительные ТЭНы можно приобрести отдельно – их монтажная резьба обычно адаптирована к гнездам подключения, имеющимся на многих моделях тепловых аккумуляторов. Естественно, подключение электричество подогрева потребует установки дополнительного термостатического блока, который обеспечит включение ТЭНов только при падении температуры в ТА ниже установленного пользователем уровня. Некоторые нагреватели уже оснащены встроенным подобного типа.

Цены на теплоаккумуляторы S-Tank

Теплоаккумулятор S-Tank

Видео: Рекомендации специалиста по созданию системы отопления с твердотопливным котлом и теплоаккумулятором

Что необходимо учитывать при выборе теплоаккумулятора

Безусловно, подбор теплоаккумулятора рекомендуется проводить еще на стадии проектирования системы отопления дома, руководствуясь расчетными данными специалистов. Тем не менее, обстоятельства бывают разными, и знать основные критерии оценки такого прибора – все же нужно.

• На первом месте всегда будет стоять вместительность этой буферной емкости. Эта величина рассчитывается в соответствии с параметрами создаваемой системы, мощностью котла, необходимого количества энергии для нужд отопления, горячего водоснабжения. Одним словом, ёмкость должна быть таковой, чтобы обеспечить накопление всего избыточного на данный момент тепла, не допуская его потерь. О некоторых правилах расчета емкости будет рассказано ниже.
• От емкости, естественно, напрямую зависят габариты изделия и его масса. Эти параметры также являются определяющими – далеко не всегда и не везде получается разместить в выделенном помещении теплоаккумулятор необходимого объема, так что вопрос должен продумываться заранее. Случается, что баки большого объёма (свыше 500 литров) не проходят в стандартные дверные проемы (800 мм). При оценке массы ТА она должна учитываться вместе во всем объемом воды полностью заполненного прибора.
• Следующий параметр – максимально допустимое давление в создаваемой или уже функционирующей системе отопления. Аналогичный показатель ТА должен быть, во всяком случае, не ниже. Это будет зависеть от толщины стенок, типа материала изготовления, и даже формы емкости. Так, в буферных емкостях, рассчитанных на давление свыше 4 атмосфер (бар) обычно верхняя и нижняя крышки имеют сферическую (тороидальную) конфигурацию.

• Материал изготовления емкости. Баки из углеродистой стали, с антикоррозийным покрытием стоят дешевле. Емкости из нержавейки, безусловно, дороже, но и гарантийный срок их эксплуатации тоже значительно выше.
• Наличие дополнительных встроенных теплообменников для контуров отопления или горячего водоснабжения. Об их предназначении уже упоминалось выше – выбираются модели в зависимости от общей сложности системы отопления.
• Наличие дополнительных опций – возможности встраивания ТЭНов, установки контрольно-измерительных приборов, устройств обеспечения безопасности – предохранительных клапанов, воздухоотводчиков и т.п.
• Обязательно оценивается толщина и качество внешней термоизоляции корпуса ТА, чтобы не пришлось заниматься этим вопросом самостоятельно. Чем лучше изолирован бак, тем естественно, дольше будет в нем храниться «тепловой заряд».

Особенности монтажа тепловых аккумуляторов

Установка теплового аккумулятора подразумевает соблюдение определенных правил:

• Все подключаемые контуры должны подсоединяться резьбовыми муфтами или фланцами. Сварных соединений не допускается.
• Подключаемые трубы не должны оказывать на патрубки ТА никакой статической нагрузки.
• Рекомендуется на всех подключаемых к ТА трубах установить запорную арматуру.
• На всех используемых входах и выходах устанавливаются приборы визуального контроля температуры (термометры).
• В нижней точке ТА или на трубе в непосредственной близости от него должен стоять дренажный вентиль.
• На всех трубах входа в теплоаккумулятор устанавливаются фильтры механической очистки воды – «грязевики».
• Во многих моделях сверху предусмотрен патрубок для подсоединения автоматического воздухоотводчика. Если такового нет, то воздухоотводчик обязательно устанавливается на самом верхнем выходном патрубке.
• В непосредственной близости от теплоаккумулятора предусматривается установка манометра и предохранительного клапана.
• Вносить какие бы то ни было самостоятельные изменения в конструкцию теплоаккумулятора, не оговоренные производителем – категорически запрещается.
• Установка ТА должна проводиться только в отапливаемом помещении, исключающем вероятность замерзания жидкости.
• Заполненный водой резервуар может иметь весьма значительную массу. Площадка род него должна быть способна выдержать столь высокую нагрузку. Нередко для этих целей приходится подливать специальный фундамент.
• Как бы ни устанавливался теплоаккумулятор, при этом должен обеспечиваться свободный поход к ревизионному люку.

Проведение простейших расчетов параметров теплоаккумулятора

Как уже упоминалось выше, всесторонний расчет системы отопления с несколькими контурами выработки и потребления тепловой энергии – это задача, посильная только специалистам, так как приходится учитывать очень много разносторонних факторов. Но определённые вычисления можно провести и собственными силами.

Например, в доме установлен . Известна его мощность, вырабатываемая при полной топливной загрузке. Экспериментальным путем определено время сгорания полной закладки дров. Планируется приобретение теплоаккумулятора, и необходимо определить, какой объем потребуется, чтобы гарантированно полезно использовать все выработанное котлом тепло.

За основу возьмем известную формулу:

W = m × с × Δt

W — количество тепла необходимое, чтобы нагреть массу жидкости (m ) с известной теплоемкостью (с ) на определенное количество градусов (Δt ).

Отсюда несложно вычислить массу:

m = W / (с × Δt)

Не помешает принять в расчет КПД котла (k ), так как потери энергии так или иначе неизбежны.

W = k × m × с × Δt, или

m = W / (k × с × Δt)

Теперь разбираемся с каждым из значений:

• m – искомая масса воды, из которой, зная плотность, несложно будет определить и объем. Не будет большой ошибкой посчитать из расчета 1000 кг = 1 м³ .
• W – избыточное количество тепла, вырабатываемое в период топки котла.

Его можно определить, как разницу значений энергии, выработанной за время сгорания топливной закладки и затраченной в тот же период на отопление дома.

Максимальная мощность котла обычно известна – это паспортная величина, рассчитанная на оптимальные воды твёрдого топлива. Она показывает количество тепловой энергии вырабатываемой котлом в единицу времени, например, 20 кВт.

Любой хозяин всегда довольно точно знает, в течение какого времени у него прогорает топливная закладка. Допустим, это будет 2,5 часа.

Далее, необходимо знать, какое количество энергии в это время может быть израсходовано на отопление дома. Одним словом, необходимо значение потребности конкретного здания в тепловой энергии для обеспечения комфортных условий проживания.

Такой расчет, если значение необходимой мощности неизвестно, можно произвести самостоятельно – для этого есть удобный алгоритм, приведенный в специальной публикации нашего портала.

Как самостоятельно провести тепловой расчет для собственного дома?

Информация о количестве необходимой тепловой энергии для отопления дома бывает достаточно часто востребована – при выборе оборудования, расстановке радиаторов, при проведении утеплительных работ. С алгоритмом расчета, включающим удобный калькулятор, читатель может познакомится, открыв по ссылке публикацию, посвященную .

Например, для отопления дома требуется 8,5 кВт энергии в час. Значит, за 2,5 часа сгорания топливной закладки будет получено:

20 × 2,5 = 50 кВт

За этот же период будет потрачено:

8,5 × 2,5 = 21,5 кВт

W = 50 – 21,5 = 28,5 кВт

• k – КПД котельной установки. Обычно указывается в паспорте изделия в процентах (например, 80%) или десятичной дробью (0,8).
• с – теплоемкость воды. Это – табличная величина, которая равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.
• Δt – разница температур, на которую необходимо подогреть воду. Ее можно определить для своей системы опытным путем, промерив значения на трубе подачи и обратки при работе системы на максимальной мощности.

Допустим, что это значение равно

Δt = 85 – 60 = 35 °С

Итак, все значения известны, и осталось лишь подставить их в формулу:

m = 28500 / (0,8 × 1,164 × 35) = 874,45 кг.

Такой же подход можно применить и в случае, если рассчитывается объем теплоаккумулятора, подключённого к . Единственная разница – для расчета принимается не время топки, а временной интервал льготного тарифа, например, с 23.00 до 6.00 = 7 часов. Чтобы «унифицировать» эту величину, ее можно назвать, например, «период активности котла».

Чтобы упростить читателю задачу, ниже размещен специальный калькулятор, который позволит быстро рассчитать рекомендуемый объем теплового аккумулятора для имеющегося (планируемого к установке) котла.

Теплоаккумулятор - агрегат для собирания и увеличения тепла с целью его дальнейшего применения. Устройство используется в частных домах, квартирах, на предприятиях, а также для предпускового прогрева двигателей. Аккумулятор тепла для системы отопления позволяет уменьшить энергетические затраты на обогрев помещений и горячее водоснабжение. Агрегаты устанавливаются в обвязку твердотопливного котла либо подключаются в гелиосистему.

Назначение агрегата

Работа твердотопливного котла в системе отопления представляет собой некоторую цикличность. Сначала в него закладывают топливо, разжигают, а затем котел постепенно выходит на максимальную мощность и передает тепловую энергию через теплоноситель в систему отопления.

Закладка дров постепенно прогорает, теплоотдача уменьшается, и теплоноситель остывает. В период пиковой мощности часть тепловой энергии остается невостребованной, а во время догорания топлива ее, наоборот, будет недостаточно. Для повторения цикла следует опять осуществить закладку твердого топлива.

Частично эту проблему может решить пиролизный котел длительного горения, но во время его работы часто не совпадают пики выработки и потребления тепловой энергии. Для разрешения такой ситуации устанавливается энергоаккумулятор для системы отопления, который известен как буферная емкость или тепловой накопитель.

Обвязка твердотопливного котла с теплоаккумулятором

В основу действия этого агрегата заложена высокая теплоемкость воды. Если в период максимальной мощности котла нагреть некоторое количество воды, тогда впоследствии ее энергетический потенциал можно будет использовать для нужд отопления.

Например, вода при остывании на 1° C может нагреть 1 м³ воздуха на 4° C. Самый простой теплоаккумулятор для котлов отопления представляет собой вертикальную емкость с четырьмя врезанными в разные стороны патрубками. Существуют теплонакопители с разнообразными аккумулирующими материалами:

С одной стороны корпуса два патрубка подсоединяются к трубопроводам котла, а с другой - к системе отопления. После запуска нагревателя циркуляционный насос начинает прокачивать теплоноситель через буферный бак.

В нижнюю часть накопителя поступает холодный теплоноситель, а в верхнюю - горячий. Из-за существенной разницы в плотности вода перемешиваться не будет, а горячий теплоноситель постепенно заполнит всю емкость.

Обычно объем термоаккумулятора для отопления рассчитывается таким образом, чтобы одной закладки топлива хватило для полного заполнения емкости горячей водой. То есть вся энергия котла, исключая потери, преобразуется в тепловую, которая будет накоплена в аккумуляторной емкости.

Теплоизоляция позволяет сохранять высокую температуру воды в течение длительного времени. Когда котел перестает работать, система обогрева продолжает функционировать. Благодаря насосу горячая вода из аккумулятора поступает в трубопроводы и приборы отопления дома.

На место горячего теплоносителя в буферную емкость через нижний патрубок из обратной линии трубопровода снова поступает остывшая вода. При использовании электрического котла схему отопления с теплоаккумулятором можно использовать в ночное время, когда действует льготный тариф.

Схемы котельных с теплоаккумулятором

Все накопители представляют собой вертикальные цилиндрические резервуары. Отличаются они друг от друга только элементами, расположенными внутри конструкции. Существует несколько типов термоаккумуляторов:

Все подобные конструкции могут выпускаться в различных вариациях в зависимости от сложности схемы отопления, количества и видов используемых нагревателей и водяных контуров. Сложные устройства легко определить по многочисленным патрубкам, выходящим из емкости.

Теплоаккумулятор или Буферная емкость. И зачем он нужен. Storage tank or buffer capacity principle

Основными целями проектирования и монтажа системы автономного отопления являются комфорт в доме и безотказность в эксплуатации. Поэтому те люди, которые считают, что для достижения комфорта достаточно просто установить котел и подключить его к системе отопления, ошибаются.

И эта ошибка заключается в том, что рано или поздно любой котел, даже самый качественный, может выйти из строя. Причем чаще всего происходит это в разгар отопительного сезона, когда режим эксплуатации оборудования является наиболее интенсивным. Как можно подстраховаться на такой случай?

Есть несколько вариантов:

• Иметь в доме обычную печь, находящуюся в рабочем состоянии.
• Иметь два котла, один из которых, имеющий меньшую мощность, используется только в аварийной ситуации.
• Включить в систему отопления устройство, позволяющее аккумулировать тепловую мощность во время работы котла, способное при его остановке достаточно долго поддерживать температуру теплоносителя на должном уровне.

Первый вариант хорош для тех домов, которые ранее имели печное отопление, а потом были снабжены собственной котельной. Вряд ли кто-то будет возводить печь в новом доме, для которого изначально предусмотрено отопление от котла. Второй вариант используется нечасто, но имеет право на жизнь. Обычно основным здесь является твердотопливный и газовый агрегат, а запасным – электрокотел не слишком большой мощности, используемый исключительно как резервный источник тепла.

А вот третий вариант с точки зрения безотказности является самым оптимальным. Такое устройство называется теплоаккумулятором и наиболее часто используется в системах, снабженных котлами периодического действия. Чаще всего это твердотопливные котлы (нуждающиеся в загрузке топливом несколько раз в сутки) и электрические агрегаты, которые выгодно включать только в ночное время (если именно ночью электричество дешевле).

Что такое теплоаккумулятор (ТА)

Теплоаккумулятор представляет собой резервуар определенной (довольно большой) емкости, заполненный теплоносителем (обычно – водой). Бак должен быть хорошо теплоизолирован от внешней среды. При этом во время работы котла, благодаря высокой теплоемкости воды, происходит нагрев теплоносителя по всему объему резервуара. За счет этого создается большой запас тепловой мощности, обеспечивающий стабильную работу системы отопления и горячего водоснабжения (при его наличии) в течение всего срока простоя котла. Причем причина простоя не важна – это может быть просто перерыв между топками или авария.

При достаточном объеме резервуара даже большой дом в состоянии продержаться до 2-х суток. При этом температура в нем снизится всего на 2-3 градуса. Это самое очевидное и понятное преимущество наличия теплоаккумулятора в системе отопления дома. На самом деле его возможности гораздо шире. Ведь по сути дела он значительно увеличивает объем теплоносителя в контуре системы отопления. При этом повышаются и такие ее показатели, как теплоемкость и инертность.

То есть, прогревается система медленнее, поглощая больше энергии, но зато и остывает очень долго, поддерживая температуру в доме даже при неработающем котле.

Существует целый ряд ситуаций, при которых наличие теплоаккумулятора в системе значительно упрощает и удешевляет достижение необходимых результатов.

Топливо лучше всего сгорает при работе котла в режиме максимальной мощности. Но весной и летом эта мощность явно избыточна. А наличие резервуара с водой позволит быстро нагреть в нем воду до нужной температуры и прекратить процесс топки, экономя топливо и время на обслуживание котла.

Котлы на твердом топливе во время розжига имеют минимальную мощность, по мере сгорания топлива она достигает максимума, а потом снова падает. Такой режим не слишком полезен для работы системы отопления – температура теплоносителя в ней постоянно колеблется. Наличие теплоаккумулятора позволяет поддерживать температуру в системе на оптимальном уровне.

Если в системе предусмотрено несколько источников подогрева теплоносителя, причем одним из них является твердотопливный котел, то подключить остальные становится очень сложно. Резервуар с теплоносителем позволяет организовать такие подключения легко и с небольшими затратами.

Если необходимо организовать в доме горячее водоснабжение, то приходится устанавливать в котле дополнительный теплообменник или пользоваться бойлером косвенного нагрева. Все это отрицательно сказывается на работе системы отопления. И здесь большой резервуар с горячей водой позволяет легко выйти из ситуации.

Таким образом, ТА представляет собой узел развязки между контуром отопления и котлом, позволяющий с минимальными затратами реализовать различные дополнительные функции.

Для этого нужно отталкиваться от следующих данных:

• мощность отопительного агрегата;
• время, за которое должен прогреваться теплоноситель в ТА;
• время, на которое должно хватить накопленной в резервуаре тепловой мощности для покрытия теплопотерь дома.

Для правильного подбора необходимо знать тепловую мощность ТА.

Она рассчитывается по формуле:

Q = m × C × (T2 – T1),

• где m – масса теплоносителя (зависит от объема ТА), кг;
• С – удельная теплоемкость теплоносителя;
• T2 – T1 — разница между конечной и начальной температурой воды. Обычно она принимается равной 40 градусам.

Одна тонна воды при остывании на 40 градусов выделяет 46 кВ тч тепла.

Если Вы хотите перевести котел на периодическую работу, к примеру, только на ночной или дневной режим, то мощности ТА должно хватать на обогрев дома для работы в оставшееся время.

Приведем пример. Предположим, используется твердотопливный котел, работающий только в дневное время в течение 10 часов. При этом теплопотери дома составляют 5 кВт, тогда за сутки потребуется 5 × 24 = 120 кВт*ч тепловой мощности для поддержания функции отопления. ТА при этом будет использоваться в течение 14 часов. Значит, в нем должно аккумулироваться: 5 × 14 = 70 кВтч тепла. Если теплоносителем является вода, то ее вес должен составлять 70: 46 = 1,52 т. С запасом в 15% это составит 1,75 т, тогда объем ТА должен составлять примерно 1,75 куб. м.

Не забывайте, что мощности котла должно быть достаточно для того, чтобы выдать 120 кВтч энергии за 10 часов работы. То есть, его мощность должна быть не менее 120: 10 =12 кВт.

Если ТА используется только с целью безопасности системы отопления на случай аварии, то запаса тепловой мощности в нем должно хватать на 1-2 суток. То есть запас мощности должен быть не менее 120 — 240 кВтч. Тогда объем ТА составит: 240: 46 = 5, 25 куб. м.

Это примерные расчеты, однако они позволяют составить примерное представление о параметрах ТА.

Есть и более простые способы расчета объема ТА:

• Объем равен площади помещения в метрах, умноженной на 4. Например, дом имеет площадь 120 кв. м. Тогда объем бака должен составлять: 120 × 4 = 480 л.
• Мощность котла умножается на 25. Например, котел имеет мощность 12 кВт, тогда объем резервуара составит 12 × 25 = 300 л.

Резервуар для подогрева теплоносителя можно изготовить самостоятельно или приобрести готовый. Самостоятельное изготовление связано со сложностями учета характеристик и особенностей будущего оборудования. От этого будет зависеть не только цена вопроса, но и производительность ТА, а также его долговечность.

Основными рабочими параметрами аккумуляторов тепла являются:

• Вес, объем и габариты. Объем резервуара подбирается согласно мощности котла. Но чем больше его объем, тем более экономично будет работать система в целом. Большой ТА будет нагреваться дольше, но и время между топками котла тоже увеличится. Если бак по расчету получается слишком большой и не вписывается в отведенное помещение, то можно использовать несколько емкостей меньшего размера.
• Давление в системе отопления. От этой величины зависит толщина стенок ТА, а также форма его донышка и крышки. Если величина давления в системе не более 3 бар, то можно использовать самые обычные теплоаккумуляторы. Если же рабочее давление находится в пределах 4-8 бар, то нужно выбирать резервуары с торосферическими крышками. Такое оборудование обойдется дороже.
• Материал, из которого изготовлен бак. Чаще всего это стандартная углеродистая сталь с покрытием из водостойкой краски. Но если есть возможность, то лучше выбрать бак из нержавеющей стали. Он более стоек к добавкам, имеющимся в составе теплоносителя, и коррозии.
• Максимальная температура жидкости.
• Наличие возможности установки дополнительного оборудования: ТЭНов, встроенного теплообменника для подключения к системе ГВС, дополнительных теплообменников для организации подключения к другим источникам нагрева теплоносителя.

Как установить теплоаккумулирующий бак

Самым простым способом установки является вертикально расположенный ТА, в стенки которого врезаны 4 патрубка, размещенных по два с каждой стороны. Каждая пара разнесена по вертикали. С одной стороны верхний патрубок подключают к подающей магистрали котельного агрегата, а с другой – к подающей ветви отопительной системы. Снизу, на соответствующих сторонах бака, находятся патрубки, подключенные к обратным магистралям котла и контура отопления.

Обратные трубопроводы котла и отопительного контура оснащены циркуляционными насосами.

После загрузки в котел топлива и достижения стабильного горения включают циркуляционный насос, подающий воду из нижней части теплообменника в зону ее нагрева. В то же время параллельно в ТА через верхний патрубок подается уже горячий теплоноситель, используемый для отопления помещений.

При этом активного смешивания холодной и горячей воды в баке не происходит – этому препятствует различная плотность воды разной температуры.

После прогорания топлива бак заполнен водой нужной температуры. После этого включается циркуляционный насос контура отопления, который прокачивает нагретую воду по системе. За счет того, что теплоноситель поступает в систему через верхний патрубок, а отработавшая в системе и уже остывшая вода поступает снизу, смешивания слоев воды разной температуры не происходит, и ТА длительное время подает в систему воду необходимой температуры.

Виды ТА в зависимости от конструкции

В зависимости от функционального назначения все теплоаккумуляторы делятся на следующие виды:

• Пустые – с прямым подключением контуров. В такой системе никакие теплообменники не используются, а разделение холодной и горячей воды обеспечено только разностью их плотности. Самодельные ТА обычно имеют именно такую конструкцию.
• Со встроенным бойлером. Внутри основного бака размещается дополнительная емкость, предназначенная для нагрева воды системы ГВС.
• С внутренним теплообменником. Эта модель позволяет разделить теплоносители в контурах котла и системы отопления. Разделение жидкостей обеспечивается стенками теплообменника.

Что предлагает рынок отопительного оборудования

На нашем рынке имеется продукция известных зарубежных компаний:

• Buderus (Германия) – выпускает универсальные ТА, которые можно использовать для работы с твердотопливными котлами любых других марок. Баки производят из углеродистой стали и оснащают утеплением из слоя пенопласта толщиной 100 мм.
• Hajdu – венгерская продукция, привлекательная удачным соотношением «цена-качество». Толщина слоя утеплителя также составляет 100 мм.
• Lapesa – испанская компания, выпускающая теплоаккумуляторы не только бытового, но и промышленного назначения. Для теплоизоляции резервуаров используется пенополиуретан, обеспечивающий крайне низкие теплопотери.
• NIBE (Швеция) – выпускает модели, позволяющие использовать различные узлы нагрева теплоносителя (тепловой насос или солнечный коллектор). Теплоизоляция баков представляет собой слой пенополистирола толщиной 80 мм.
• S-TANK – белорусская продукция. Отличается высоким качеством и доступной ценой. Может работать с водой невысокого качества. Имеет антикоррозионную защиту в виде слоя эмали.
• GOPPO – российские теплоаккумуляторы для систем отопления, рассчитанные на давление 3 и 6 бар. Имеют изоляцию из вспененного полиэтилена толщиной 30 мм.

Выбор ТА для системы отопления частного дома – ответственное дело. Если монтаж отопления ведет специализированная компания, то по поводу правильного подбора ТА можно не беспокоиться. Если же Вы решили делать это сами, то постарайтесь принять во внимание все перечисленные параметры и выбирайте бак хотя бы с небольшим запасом объема.
